| Type de produit | Adaptateur d'entrée vidéo SDI 4:2:2 |
| Marque | Sony |
| Modèle | BKM-220D |
| Dimensions (L x H x P) | 100 x 20 x 162 mm |
| Poids | Environ 250 g |
| Alimentation | +5 V fournie par l'unité centrale |
| Consommation électrique | Environ 1,5 W |
| Connecteurs d'entrée | 2 x BNC (entrée numérique série) |
| Connecteur de sortie | 1 x BNC (sortie de contrôle MONITOR OUT) |
| Signaux supportés | Composantes numériques en série (525/625) |
| Fréquence d'échantillonnage | Y/R-Y/B-Y : 13,5 MHz |
| Quantification | 10 bits par échantillon |
| Amplitude de sortie MONITOR OUT | 800 mVp-p ± 10% |
| Impédance de sortie | 75 ohms asymétrique |
| Distance de transmission maximale | 200 m (avec câble 5C-2V ou équivalent) |
| Température de fonctionnement | 0 °C à 35 °C |
| Humidité de fonctionnement | 0 % à 90 % (sans condensation) |
| Fonctions principales | Décodeur SDI intégré, transmission de signaux numériques, sortie de contrôle |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants. |
| Sécurité | Conforme aux normes CE (EMC) et Classe A. Utiliser uniquement avec l'unité centrale compatible. |
| Accessoires fournis | Mode d'emploi (1) |
| Pièces détachées / Réparabilité | Contacter un service agréé Sony pour toute réparation. |
FOIRE AUX QUESTIONS - BKM-220D SONY
Questions des utilisateurs sur BKM-220D SONY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Adaptateur électronique au format PDF gratuitement ! Retrouvez votre notice BKM-220D - SONY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BKM-220D de la marque SONY.
MODE D'EMPLOI BKM-220D SONY
Avant d'utiliser l'appareil, veuillez lire attentivement ce manuel et le conserver pour future référence.
Avertissement
Pour les clients au Canada
Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.
Pour les clients en Europe
Ce produit portant la marque CE est conforme à la Directive sur la compatibilité électromagnétique (EMC) émise par la Commission de la Communauté européenne.
La conformité à cette directive implique la conformité aux normes européennes suivantes :
• EN55103-1 : Interférences électromagnétiques (émission)
• EN55103-2 : Sensibilité électromagnétique (immunité)
Ce produit est prévu pour être utilisé dans les environnements électromagnétiques suivants :
E1 (résidentiel), E2 (commercial et industrie légère), E3 (urbain extérieur) et E4 (environnement CEM contrôlé, p. ex. studio de télévision).
Cet équipement est conforme aux limitations d'un appareil de classe B ainsi qu'il est stipulé par la norme EN60601-1-2.
Cependant, si cet équipement est la source d'interférences néfastes à d'autres appareils, ce qui peut être déterminé en mettant sous tension puis hors tension cet appareil, l'utilisateur est invité à essayer d'éliminer ces interférences en appliquant une ou plusieurs des mesures suivantes :
- Eloignez l'appareil des autres appareils.
- Raccordez l'appareil sur la prise d'un autre circuit que celui auquel les autres appareils sont raccordés.
- Consultez votre revendeur ou un technicien spécialisé en radio/TV pour obtenir de l'aide.
Pour les clients en Europe
Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Japon.
Le représentant autorisé pour EMC et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne.
Généralités
L'adaptateur d'entrée BKM-220D SDI 4:2:2 est un adaptateur d'entrée de signal vidéo destiné aux moniteurs professionnels Sony. Installé dans une fente d'entrée optionnelle sur l'unité centrale, il fournit les connecteurs d'entrée et de sortie vidéo de l'unité centrale ainsi qu'un décodeur pour les signaux à composantes numériques en série.
Fonction
Décodeur pour signaux à composantes numériques en série
Le BKM-220D est équipé d'un décodeur intégré pour les signaux à composantes numériques en série (525/625).
Connecteur de signaux d'entrée et de sortie numériques en série
Le BKM-220D est équipé de deux connecteurs d'entrée et d'un connecteur de sortie de contrôle pour signaux numériques en série.
Utilisation des connecteurs d'entrée et de sortie
Pour plus d'informations sur l'installation du BKM-220D dans une fente d'entrée optionnelle sur l'unité centrale, voir le mode d'emploi de l'unité centrale.
Configuration des connecteurs d'entrée/sortie et signaux pouvant être transmis
La configuration des connecteurs d'entrée et de sortie ainsi que les signaux pouvant être transmis sont indiqués ci-dessous.
Transmission de signaux à composantes numériques en série

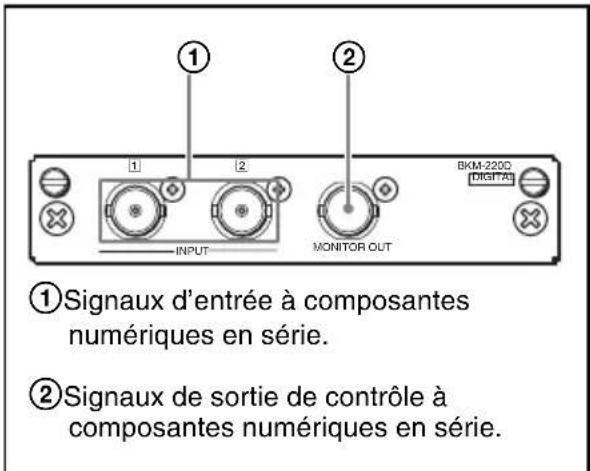

Vous pouvez transmettre des signaux numériques en série aux connecteurs ① et faire sortir des signaux affichés sur l'écran de l'unité centrale ou du moniteur à partir du connecteur ②.
Il est inutile de brancher la terminaison de 75 ohms sur le connecteur ②.
Remarques
- Le signal MONITOR OUT est transmis uniquement lorsque l'alimentation de l'unité centrale est sur ON. Le signal MONITOR OUT n'est pas transmis lorsque le moniteur est en mode de veille.
- Le signal MONITOR OUT n'est pas conforme aux normes de signalisation ON-LINE.
Spécifications
Caractéristiques générales
Tension +5 V (fournie par l'unité centrale)
Consommation électrique
Approx. 1,5 W
Conditions d'utilisation
Température
$$ 0 ^ {\circ} \mathrm{C} \text { à } 3 5 ^ {\circ} \mathrm{C} (3 2 ^ {\circ} \mathrm{F} \text { à } 9 5 ^ {\circ} \mathrm{F}) $$
Température optimale
$$ 2 0 ^ {\circ} \mathrm{C} \text { à } 3 0 ^ {\circ} \mathrm{C} (6 8 ^ {\circ} \mathrm{F} \text { à } 8 6 ^ {\circ} \mathrm{F}) $$
Humidité 0% à 90% (sans condensation)
Pression 700 hPa à 1 060 hPa
Conditions de stockage et de transport
Température -20^ à +60^ (-4^ à +140^)
Humidité 0% à 90%
Pression 700 hPa à 1 060 hPa
Dimensions extérieures maximum (l/h/p)
$$ 1 0 0 \times 2 0 \times 1 6 2 \mathrm{mm} $$
$$ (4 \times {} ^ {1 3} / _ {1 6} \times 6 ^ {1} / _ {2} \text {pouces}) $$
Poids Environ 250 g (8,8 oz)
Connecteurs d'entrée/sortie
Entrée numérique
BNC × 2, avec connecteur de
sortie de contrôle
Pour plus d'informations sur les formats de signaux, voir le mode d'emploi de l'unité centrale sur laquelle cet adaptateur est installé.
Caractéristiques du signal
Signaux à composantes numériques
Fréquence d'échantillonnage
Y/R-Y/B-Y : 13,5 MHz
Quantification
10 bits/échantillon
MONITOR OUT
Amplitude du signal de sortie :
800 mVp-p ± 10%
Impédance de sortie :
75 ohms asymétrique
Distance de transmission
200 m (env. 656 ft) maxi.
(avec des câbles coaxiaux
5C-2V (Fujikura. Inc.) ou
équivalents).
Accessoires fournis
Mode d'emploi (1)
La conception et les spécifications sont sujettes à modification sans préavis.
Remarque
Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.
