BKM-220D - 電子アダプター SONY - 無料のユーザーマニュアル

製品タイプ	SDI 4:2:2ビデオ入力アダプター
ブランド	Sony
モデル	BKM-220D
寸法（幅×高さ×奥行）	100×20×162 mm
重量	約250 g
電源	本体から供給される+5 V
消費電力	約1.5 W
入力コネクター	2×BNC（シリアルデジタル入力）
出力コネクター	1×BNC（MONITOR OUT制御出力）
対応信号	シリアルデジタルコンポーネント（525/625）
サンプリング周波数	Y/R-Y/B-Y：13.5 MHz
量子化	10ビット/サンプル
MONITOR OUT出力振幅	800 mVp-p ±10%
出力インピーダンス	75Ω不平衡
最大伝送距離	200 m（5C-2Vまたは同等ケーブル使用時）
動作温度	0°C～35°C
動作湿度	0%～90%（結露なきこと）
主な機能	内蔵SDIデコーダー、デジタル信号伝送、制御出力
お手入れと清掃	乾いた柔らかい布で拭いてください。溶剤は使用しないでください。
安全性	CE（EMC）およびクラスA規格準拠。対応する本体とのみ使用してください。
付属アクセサリー	取扱説明書（1部）
交換部品/修理可能性	修理についてはSony認定サービスセンターにお問い合わせください。

よくある質問 - BKM-220D SONY

BKM-220DをSonyモニターに取り付ける方法は？

アダプターを本体のオプション入力スロットに挿入します。正確な位置についてはモニターの取扱説明書を参照してください。取り付け時は本体の電源がオフになっていることを確認してください。

このアダプターではどのような信号を伝送できますか？

BKM-220Dは、525ラインおよび625ラインのシリアルデジタルコンポーネント（SDI）信号を受信・デコードします。信号を確認するためのMONITOR OUT出力を備えています。

BKM-220Dを標準の同軸ケーブルで使用できますか？

はい、5C-2V（Fujikuraまたは同等品）タイプの同軸ケーブルを使用し、最大200メートルまで伝送可能です。75Ωのインピーダンスが必要です。

MONITOR OUT信号が出力されないのはなぜですか？

MONITOR OUT信号は本体の電源がオンの場合のみ有効です。スタンバイモードでは出力は無効になります。また、この信号はON-LINE規格に準拠していません。

MONITOR OUT出力に75Ωの終端抵抗を接続する必要がありますか？

いいえ、外部終端は不要です。出力は既にインピーダンス整合されています。

アダプターの消費電力は？

BKM-220Dは約1.5 Wを消費し、本体から+5 Vで給電されます。

このアダプターは他社製モニターと互換性がありますか？

BKM-220Dは拡張スロットを備えたSonyプロフェッショナルモニター専用に設計されています。他社製での動作は保証されません。

アダプターが正常に動作しない場合の対処法は？

まず接続を確認し、本体の電源が入っていることを確認してください。問題が解決しない場合は、Sony認定サービスセンターに点検を依頼してください。

BKM-220DをHD信号に使用できますか？

いいえ、このアダプターはSD信号（525/625ライン、4:2:2）用です。HD信号にはBKM-227Wなどの適切なモデルをご使用ください。

アダプターの清掃方法は？

乾いた柔らかい布でコネクターと筐体を拭いてください。化学薬品や溶剤は使用しないでください。

使用説明書 BKM-220D SONY

お買い上げいただきありがとうございます。

電気製品は安全のための注意事項を守らないと、火災や人身事故になることがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示しています。この取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。

BKM-220D

CE

安全のために

下記の注意を守らないと、けがをしたり周辺の物品に損害を与えることがあります。

アダプター取り付けの際は電源プラグを抜く

フラグをコン セントから抜く

アダプターを本体のスロットに取り付ける際は、本体の電源プラグを抜いてください。通電状態での取り付けは感電の原因になることがあります。

警告表示の意味

取扱説明書および製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。

この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えたりすることがあります。

行為を指示する記号

スラグをコン セントから抜く

この装置は、情報処理装置等電波障害自主規制協議会（VCCI）の基準に基づくクラス A 情報技術装置です。この装置を家庭環境で使用すると電波障害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求されることがあります。

概要

SDI 4:2:2 入力アダプター BKM-220D は、ソニーの業務用モニター用ビデオ 信号入力アダプターです。

入力オプションスロットに装着すると、本体の入出力端子となり、シリアルデジタルコンポーネント信号のデコーダーとして働きます。

機能

シリアルデジタルコンポーネント信号 用デコーダー

内蔵のデコーダーにより、シリアルデジタルコンポーネント信号（525/625）をデコードできます。

シリアルデジタル信号用入出力端子

シリアルデジタル信号入力端子を 2 系統およびモニター出力端子を 1 系統装備しています。

入出力端子の使いかた

◆ BKM-220D を、入力オプションスロットに装着する方法については、本体の取扱説明書をご覧ください。

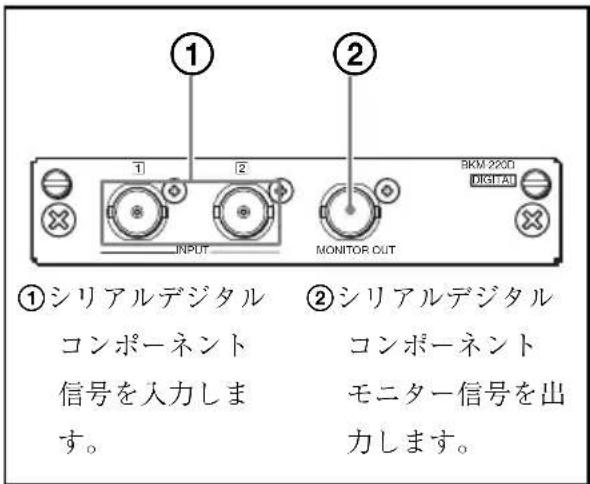

入出力端子の構成と入力可能な信号

入力端子の構成と入力可能な信号を下図に示します。

シリアルデジタルコンポーネント信号の入力

①端子に入力できます。モニター画面に表示されている入力信号を ②端子から出力させることができます。
②端子には、75 Ω 終端器を取り付ける必要はありません。

ご注意

• MONITOR OUT 出力は、装着した本体の電源が ON された状態で出力されます。スタンバイ状態では出力されません。
• MONITOR OUT 出力は、本線系としての出力規格を満たしていません。

仕様

一般

電源 + 5V（本体より供給）

消費電力 約 1.5W

動作条件

温度 0^ 35^

推奨使用温度

$$ 2 0 \quad {} ^ {\circ} \mathrm{C} \sim \quad 3 0 \quad {} ^ {\circ} \mathrm{C} $$

湿度 0% \~ 90% (結露のないこと)

気圧 700hPa \~ 1060hPa

保存/輸送条件

温度 -20^ +60^

湿度 0% \~ 90%

気圧 700hPa \~ 1060hPa

最大外形寸法

$$ \begin{array}{l} 1 0 0 \times 2 0 \times 1 6 2 \mathrm{mm} (\text {幅} / \text {高さ} \ / \text {奥行き}) \end{array} $$

質量 約 250g

入出力端子

デジタル入力

$$ \begin{array}{r l} \text { BNC } & \text { 型 } \times 2, \text { モニター出力付 } \ & \text { き } \end{array} $$

表示可能な信号フォーマットは、本アダプ

ターを装着する本体の取扱説明書でご確認

ください。

信号特性

デジタルコンポーネント信号

サンプリング周波数

$$ \mathrm{Y} / \mathrm{R} - \mathrm{Y} / \mathrm{B} - \mathrm{Y}: 1 3. 5 \mathrm{MHz} $$

量子化 10 ビット / サンプル

MONITOR OUT

出力信号振幅：

$$ 800\mathrm{mVp - p} \pm 10\% $$

出力インピーダンス：

75Ω 不平衡

伝送距離 最大 200m （（株） フジクラ製

の同軸ケーブル 5C-2V または同等品使用時)

付属品 取扱説明書 (1)

本機の仕様および概観は、改良のため予告なく変更することがありますが、ご了承ください。

お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補償はいたしかねますのでご了承ください。
