| Tipo de producto | Adaptador de entrada de video SDI 4:2:2 |
| Marca | Sony |
| Modelo | BKM-220D |
| Dimensiones (An x Al x Pr) | 100 x 20 x 162 mm |
| Peso | Aproximadamente 250 g |
| Alimentación | +5 V suministrada por la unidad central |
| Consumo eléctrico | Aproximadamente 1,5 W |
| Conectores de entrada | 2 x BNC (entrada digital serie) |
| Conector de salida | 1 x BNC (salida de control MONITOR OUT) |
| Señales soportadas | Componentes digitales en serie (525/625) |
| Frecuencia de muestreo | Y/R-Y/B-Y: 13,5 MHz |
| Cuantificación | 10 bits por muestra |
| Amplitud de salida MONITOR OUT | 800 mVp-p ± 10% |
| Impedancia de salida | 75 ohmios asimétrica |
| Distancia máxima de transmisión | 200 m (con cable 5C-2V o equivalente) |
| Temperatura de funcionamiento | 0 °C a 35 °C |
| Humedad de funcionamiento | 0 % a 90 % (sin condensación) |
| Funciones principales | Decodificador SDI integrado, transmisión de señales digitales, salida de control |
| Mantenimiento y limpieza | Limpiar con un paño seco y suave. No usar solventes. |
| Seguridad | Conforme a las normas CE (EMC) y Clase A. Usar solo con la unidad central compatible. |
| Accesorios incluidos | Manual de instrucciones (1) |
| Piezas de repuesto / Reparabilidad | Contactar a un servicio autorizado Sony para cualquier reparación. |
Preguntas frecuentes - BKM-220D SONY
Preguntas de los usuarios sobre BKM-220D SONY
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Adaptador electrónico en formato PDF gratis! Encuentra tus instrucciones BKM-220D - SONY y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. BKM-220D de la marca SONY.
MANUAL DE USUARIO BKM-220D SONY
Manual de instrucciones ____ ES
使用说明书 CS
Antes de poner en funcionamiento la unidad, lea detenidamente este manual y consérvelo para referencias futuras.
Advertencia
Para los clientes de Europa
Este producto con la marca CE cumple con las Directivas EMC de la Comisión de la Comunidad Europea.
El cumplimiento de estas directivas implica la conformidad con los siguientes estándares europeos:
• EN55103-1: Interferencias electromagnéticas (Emisión)
• EN55103-2: Susceptibilidad electromagnética (Inmunidad)
Este producto está destinado a emplearse en los siguientes entornos electromagnéticos: E1 (doméstico), E2 (comercial y pequeña industria), E3 (espacios al aire libre fuera de poblaciones) y E4 (entorno con compatibilidad electromagnética controlada; por ejemplo, en un estudio de TV).
Este equipo cumple con los límites de dispositivo de Clase B según EN60601-1-2. No obstante, si este equipo causa interferencias perjudiciales para otros dispositivos, lo que puede comprobarse apagando y encendiendo este equipo, se recomienda al usuario corregir las interferencias realizando una o varias de las siguientes medidas:
- Aumentar la separación entre el equipo y los demás dispositivos.
- Conectar el equipo a una toma de un circuito diferente al que estén conectados los demás dispositivos.
- Consultar con el proveedor o solicitar los servicios de un técnico especializado en radio y TV.
Para los clientes de Europa
El fabricante de este producto es Sony Corporation, con dirección en 1-7-1 Konan, Minato-ku, Tokio, Japón. El Representante autorizado para EMC y seguridad del producto es Sony Deutschland
GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Alemania.
Descripción general
El adaptador de entrada BKM-220D SDI 4:2:2 es un adaptador de entrada de señales de vídeo para monitores profesionales de Sony.
Cuando se instala en una ranura de opción de entrada en la unidad principal, proporciona conectores de entrada y salida de vídeo para la unidad principal y un descodificador para señales de componentes digitales en serie.
Función
Descodificador para señales de componentes digitales en serie
El BKM-220D está equipado con un descodificador integrado para señales (525/625) de componentes digitales en serie.
Conector de señales de entrada y salida digitales en serie
El BKM-220D está equipado con dos conectores de entrada y un conector de salida de monitor para señales digitales en serie.
Uso de los conectores de entrada y salida
Para información relativa a la instalación de BKM-220D en una ranura de opción de entrada en la unidad principal, remítase al Manual de instrucciones de la unidad principal.

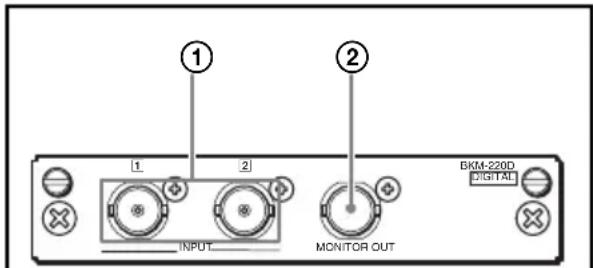

Configuración de los conectores de entrada/salida y señales que se pueden recibir
La configuración de los conectores de entrada y salida y las señales que se pueden recibir se muestran a continuación.
①Entrada para señales de componentes digitales en serie.
②Salida para señales de monitor de componentes digitales en serie.
Entrada de señales de componentes digitales en serie
Puede conectar las señales digitales en serie a los conectores ① y las señales de salida que se muestran en la pantalla de la unidad o monitor desde el conector ②.
No es necesario acoplar la terminación de 75 ohmios al conector ②.
Notas
- La señal MONITOR OUT sale solamente cuando la alimentación de la unidad principal está en ON. La señal MONITOR OUT no sale cuando el monitor está en modo de espera.
- La señal MONITOR OUT no cumple las especificaciones de señal ON-LINE.
Especificaciones
Información general
Tensión +5 V (suministrada desde la unidad principal)
Consumo de energía
Aprox. 1,5 W
Condiciones de funcionamiento
Temperatura
$$ 0 ^ {\circ} \mathrm{Ca} 3 5 ^ {\circ} \mathrm{C} (3 2 ^ {\circ} \mathrm{Fa} 9 5 ^ {\circ} \mathrm{F}) $$
Temperatura óptima
$$ 2 0 ^ {\circ} \mathrm{C} \text { a } 3 0 ^ {\circ} \mathrm{C} (6 8 ^ {\circ} \mathrm{F} \text { a } 8 6 ^ {\circ} \mathrm{F}) $$
Humedad 0% a 90% (sin condensación)
Presión 700 hPa a 1.060 hPa
Condiciones de transporte y almacenamiento
Temperatura -20^ a +60^ (-4^ a +140^)
Humedad 0% a 90%
Presión 700 hPa a 1.060 hPa
Dimensiones exteriores máximas (an/al/prf)
$$ 1 0 0 \times 2 0 \times 1 6 2 \mathrm{mm} $$
$$ (4 \times {} ^ {1 3} / _ {1 6} \times 6 ^ {1} / _ {2} \text {pulgadas}) $$
Peso Aprox. 250 g (8,8 oz)
Conectores de entrada/salida
Entrada digital
BNC × 2, con conector de salida de monitor
Para obtener información relativa a los formatos de señales disponibles, remítase al manual de instrucciones de la unidad principal a la que se ha instalado el adaptador.
Características de señal
Señales de componentes digitales
Frecuencia de muestreo
Y/R-Y/B-Y: 13,5 MHz
Cuantificación
10 bits/muestra
MONITOR OUT
Amplitud de señal de salida:
800 mVp-p ± 10%
Impedancia de salida:
75 ohmios, balance incorrecto
Distancia de transmisión
200 m (aprox. 656 ft) máx.
(Si se utilizan cables coaxiales
5C-2V (Fujikura. Inc.) o
equivalente.)
Accesorios suministrados
Manual de instrucciones (1)
El diseño y las especificaciones están sujetos a cambios sin previo aviso.
Nota
Verifique siempre que esta unidad funciona correctamente antes de utilizarlo. SONY NO SE HACE RESPONSIBLE POR DAÑOS DE NINGÚN TIPO, INCLUYENDO PERO NO LIMITADO A LA COMPENSACIÓN O PAGO POR LA PÉRDIDA DE GANANCIAS PRESENTES O FUTURAS DEBIDO AL FALLO DE ESTA UNIDAD, YA SEA DURANTE LA VIGENCIA DE LA GARANTÍA O DESPUÉS DEL VENCIMIENTO DE LA GARANTÍA NI POR CUALQUIER OTRA RAZÓN.
