| Tipo de producto | Adaptador electrónico de entrada HD/D1-SDI |
| Marca | Sony |
| Modelo | BKM-243HS |
| Dimensiones (L x A x P) | 100 x 20 x 162 mm |
| Peso | Aproximadamente 250 g |
| Alimentación | +3,3 V y +5 V (suministrados por la unidad central) |
| Consumo eléctrico | Aproximadamente 2 W |
| Temperatura de funcionamiento | 0 °C a 35 °C |
| Temperatura de almacenamiento | -20 °C a +60 °C |
| Humedad ambiente | 0 % a 90 % (sin condensación) |
| Tipos de señales compatibles | D1-SDI (13,5 MHz) y HD-SDI (74,25 MHz), cuantificación 10 bits/muestra |
| Conectores de entrada | BNC × 2 (entrada digital serie) |
| Conector de salida | BNC × 1 (MONITOR OUT, salida de control) |
| Función decodificador | Decodifica señales de componentes digitales en serie HD/D1 |
| Distancia máxima de transmisión | D1-SDI: 200 m, HD-SDI: 100 m (con cables coaxiales adecuados) |
| Amplitud de salida MONITOR OUT | 800 mVp-p ± 10 %, impedancia 75 Ω asimétrica |
| Accesorios incluidos | Manual de instrucciones (1) |
| Mantenimiento y limpieza | Limpiar con un paño suave y seco. No utilizar disolventes. Desconectar antes de limpiar. |
| Seguridad | Utilizar solo en entornos electromagnéticos E1 a E4. Respetar las condiciones de uso. |
| Piezas de repuesto y reparabilidad | Contactar con el servicio posventa de Sony o un técnico autorizado para cualquier reparación o pieza de repuesto. |
| Información general | Conforme a las normas CE y NMB-003 (Canadá). Diseñado para monitores profesionales Sony. |
Preguntas frecuentes - BKM-243HS SONY
Preguntas de los usuarios sobre BKM-243HS SONY
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Adaptador electrónico en formato PDF gratis! Encuentra tus instrucciones BKM-243HS - SONY y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. BKM-243HS de la marca SONY.
MANUAL DE USUARIO BKM-243HS SONY
Manual de instrucciones ____ ES
使用说明书 CS
cables (Fujikura. Inc.) or equivalent.)
Antes de poner en funcionamiento la unidad, lea detenidamente este manual y consérvelo para referencias futuras.
Advertencia
Para los clientes de Europa
Este producto con la marca CE cumple con las Directivas EMC de la Comisión de la Comunidad Europea.
El cumplimiento de estas directivas implica la conformidad con los siguientes estándares europeos:
• EN55103-1: Interferencias electromagnéticas (Emisión)
• EN55103-2: Susceptibilidad electromagnética (Inmunidad)
Este producto está destinado a emplearse en los siguientes entornos electromagnéticos: E1 (doméstico), E2 (comercial y pequeña industria), E3 (espacios al aire libre fuera de poblaciones) y E4 (entorno con compatibilidad electromagnética controlada; por ejemplo, en un estudio de TV).
Este equipo cumple con los límites de dispositivo de Clase B según EN60601-1-2. No obstante, si este equipo causa interferencias perjudiciales para otros dispositivos, lo que puede comprobarse apagando y encendiendo este equipo, se recomienda al usuario corregir las interferencias realizando una o varias de las siguientes medidas:
- Aumentar la separación entre el equipo y los demás dispositivos.
- Conectar el equipo a una toma de un circuito diferente al que estén conectados los demás dispositivos.
- Consultar con el proveedor o solicitar los servicios de un técnico especializado en radio y TV.
Para los clientes de Europa
El fabricante de este producto es Sony Corporation, con dirección en 1-7-1 Konan, Minato-ku, Tokio, Japón. El Representante autorizado para EMC y seguridad del producto es Sony Deutschland
GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Alemania.
Descripción general
El adaptador de entrada BKM-243HS HD/D1- SDI es un adaptador de entrada de señales de vídeo para monitores profesionales de Sony. Cuando se instala en una ranura de opción de entrada en la unidad principal, proporciona conectores de entrada y salida de vídeo para la unidad principal y un descodificador para señales de componentes digitales en serie HD/D1.
Función
Descodificador para señales de componentes digitales en serie
El BKM-243HS está equipado con un descodificador integrado para señales de componentes digitales en serie.
Conector de señales de entrada y salida digitales en serie
El BKM-243HS está equipado con dos conectores de entrada y un conector de salida de monitor para señales digitales en serie.
Uso de los conectores de entrada y salida
Para información relativa a la instalación del BKM-243HS en una ranura de opción de entrada de la unidad principal, remítase al Manual de instrucciones de la unidad principal.

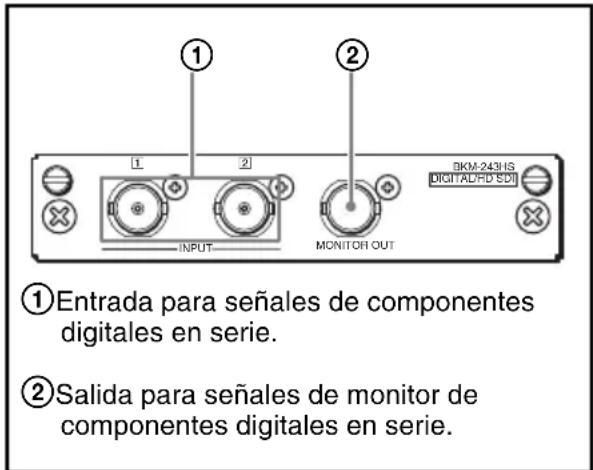

Configuración de los conectores de entrada/salida y de las señales que se pueden recibir
La configuración de los conectores de entrada y salida y las señales que se pueden recibir se muestran a continuación.
Entrada de señales de componentes digitales en serie
Puede conectar las señales digitales en serie a los conectores ① y las señales de salida que se muestran en la pantalla de la unidad principal o monitor desde el conector ②. No es necesario acoplar la terminación de 75 ohmios al conector ②.
Notas
- La señal MONITOR OUT no sale solamente cuando la alimentación de la unidad principal está en ON. La señal MONITOR OUT no sale cuando el monitor está en modo de espera.
- La señal MONITOR OUT no cumple las especificaciones de señal ON-LINE.
Especificaciones
Información general
Tensión +3,3 V, +5 V (suministrada desde la unidad principal)
Consumo de energía
Aprox. 2 W
Condiciones de funcionamiento
Temperatura 0°C a 35°C (32°F a 95°F)
Temperatura óptima
20^ a 30^ (68°F a 86°F)
Humedad 0% a 90% (sin condensación)
Presión 700 hPa a 1.060 hPa
Condiciones de transporte y almacenamiento
Temperatura -20^ a +60^ (-4^ a +140^)
Humedad 0% a 90%
Presión 700 hPa a 1.060 hPa
Dimensiones exteriores máximas (an/al/prf)
100 × 20 × 162 ~mm
(4×^13 / 16× 6^1 / 2 pulgadas)
Peso Aprox. 250 g (8,8 oz)
Conectores de entrada/salida
Entrada digital
BNC × 2, con conector de salida de monitor
Para obtener información relativa a los formatos de señales disponibles, remítase al manual de instrucciones de la unidad principal a la que se ha instalado el adaptador.
Características de señal
Señales de componentes digitales
Frecuencia de muestreo
D1-SDI: Y/R-Y/B-Y: 13,5 MHz
HD-SDI: Y/PB/PR: 74,25 MHz
Cuantificación
10 bits/muestra
MONITOR OUT
Amplitud de señal de salida:
800 mVp-p ± 10%
Impedancia de salida:
75 ohmios, balance incorrecto
Distancia de transmisión
D1-SDI: 200 m (aprox. 656 ft) máx.
(Si se utilizan cables coaxiales
5C-2V (Fujikura. Inc.) o equivalente.)
HD-SDI: 100 m (aprox. 328 ft) máx.
(Si se utilizan cables coaxiales
5C-FB (Fujikura. Inc.) o equivalente.)
Accesorios suministrados
Manual de instrucciones (1)
El diseño y las especificaciones están sujetos a cambios sin previo aviso.
Nota
Verifique siempre que esta unidad funciona correctamente antes de utilizarlo. SONY NO SE HACE RESPONSIBLE POR DAÑOS DE NINGÚN TIPO, INCLUYENDO PERO NO LIMITADO A LA COMPENSACIÓN O PAGO POR LA PÉRDIDA DE GANANCIAS PRESENTES O FUTURAS DEBIDO AL FALLO DE ESTA UNIDAD, YA SEA DURANTE LA VIGENCIA DE LA GARANTÍA O DESPUÉS DEL VENCIMIENTO DE LA GARANTÍA NI POR CUALQUIER OTRA RAZÓN.
