Tipo di prodotto	Adattatore elettronico di ingresso HD/D1-SDI
Marca	Sony
Modello	BKM-243HS
Dimensioni (L x A x P)	100 x 20 x 162 mm
Peso	Circa 250 g
Alimentazione	+3,3 V e +5 V (fornita dall'unità centrale)
Consumo elettrico	Circa 2 W
Temperatura di funzionamento	0 °C a 35 °C
Temperatura di stoccaggio	-20 °C a +60 °C
Umidità ambiente	0 % a 90 % (senza condensa)
Tipi di segnali supportati	D1-SDI (13,5 MHz) e HD-SDI (74,25 MHz), quantizzazione 10 bit/campione
Connettori di ingresso	BNC × 2 (ingresso digitale seriale)
Connettore di uscita	BNC × 1 (MONITOR OUT, uscita di controllo)
Funzione decoder	Decodifica per segnali a componenti digitali seriali HD/D1
Distanza di trasmissione massima	D1-SDI: 200 m, HD-SDI: 100 m (con cavi coassiali adatti)
Ampiezza di uscita MONITOR OUT	800 mVp-p ± 10 %, impedenza 75 Ω asimmetrica
Accessori forniti	Manuale di istruzioni (1)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare solventi. Scollegare prima della pulizia.
Sicurezza	Utilizzare solo in ambienti elettromagnetici da E1 a E4. Rispettare le condizioni d'uso.
Ricambi e riparabilità	Contattare il servizio post-vendita Sony o un tecnico autorizzato per qualsiasi riparazione o ricambio.
Informazioni generali	Conforme alle norme CE e NMB-003 (Canada). Progettato per monitor professionali Sony.

Domande frequenti - BKM-243HS SONY

Come installare il BKM-243HS in un monitor Sony?

Installare l'adattatore in uno slot di ingresso opzionale dell'unità centrale. Consultare il manuale di istruzioni dell'unità centrale per i dettagli di installazione.

Quali tipi di segnali digitali supporta?

Supporta segnali D1-SDI (13,5 MHz) e HD-SDI (74,25 MHz) con quantizzazione di 10 bit per campione.

Qual è la distanza massima di trasmissione?

Per D1-SDI: fino a 200 m, per HD-SDI: fino a 100 m con cavi coassiali 5C-2V o 5C-FB (o equivalenti).

Come viene alimentato l'adattatore?

L'adattatore è alimentato dall'unità centrale tramite le tensioni +3,3 V e +5 V. Il consumo è di circa 2 W.

Cosa significa il connettore MONITOR OUT?

Il connettore MONITOR OUT fornisce un'uscita di controllo dei segnali visualizzati. È attivo solo quando l'unità centrale è accesa e non è conforme agli standard ON-LINE.

Quali sono le condizioni di temperatura raccomandate?

Temperatura di funzionamento: 0 °C a 35 °C. Temperatura di stoccaggio: -20 °C a +60 °C. Umidità: 0% a 90% senza condensa.

Posso utilizzare questo adattatore con segnali analogici?

No, il BKM-243HS è progettato solo per segnali digitali seriali HD/D1-SDI. Non elabora segnali analogici.

Come pulire l'adattatore?

Utilizzare un panno morbido e asciutto. Non utilizzare solventi o prodotti abrasivi. Scollegare il dispositivo prima della pulizia.

Quali accessori sono forniti con l'adattatore?

Viene fornito il manuale d'uso. Nessun altro accessorio è incluso.

Dove trovare ricambi o riparazioni?

Contattare il servizio post-vendita Sony o un tecnico autorizzato. I ricambi devono essere forniti da Sony.

MANUALE UTENTE BKM-243HS SONY

Istruzioni per l'uso IT

Leggere attentamente questo manuale prima di utilizzare l'unità, e conservarlo per riferimenti futuri.

Attenzione

Per i clienti in Europa

Questo prodotto recante il marchio CE è conforme alla direttiva sulla compatibilità elettromagnetica (EMC) emessa dalla Commissione della Comunità Europea. La conformità con questa direttiva implica la conformità con le seguenti normative europee:

• EN55103-1: Interferenza elettromagnetica (Emissione)
• EN55103-2: Sensibilità ai disturbi elettromagnetici (Immunità)
Questo prodotto è destinato all'uso nei seguenti ambienti elettromagnetici: E1 (residenziale), E2 (commerciali e industriali leggeri), E3 (esterni urbani) e E4 (ambienti EMC controllati, ad esempio studi televisivi).

Questo apparecchio è stato progettato rispettando le norme per i dispositivi di Classe B in conformità agli standard EN60601-1-2. Tuttavia, se durante l'accensione o lo spegnimento, il presente apparecchio dovesse provocare interferenze dannose per altri dispositivi, l'utente è tenuto a correggere tali interferenze adottando le seguenti precauzioni:

• Aumentare la distanza tra l'apparecchio e gli altri dispositivi.
• Collegare l'apparecchio ad una presa di rete o ad un circuito diverso da quello utilizzato per collegare gli altri dispositivi.
• Consultare il rivenditore o un tecnico radio/TV specializzato per risolvere eventuali problemi.

Per i clienti in Europa

Il fabbricante di questo prodotto è la Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Giappone.

La rappresentanza autorizzata per EMC e la sicurezza dei prodotti è la Sony Deutschland

GmbH, Hedelfinger Strasse 61, 70327 Stoccarda, Germania.

Descrizione

L'adattatore BKM-243HS HD/D1- SDI è un adattatore d'ingresso segnali video per i monitor professionali Sony. Installato in uno slot d'ingresso opzionale dell'apparecchio principale, l'adattatore fornisce connettori d'ingresso e uscita video per l'apparecchio principale e un decodificatore per i segnali a componenti digitali seriali HD/D1.

Funzione

Decodificatore per segnali a componenti digitali seriali

L'adattatore BKM-243HS incorpora un decodificatore per segnali a componenti digitali seriali.

Connettore segnali di ingresso e uscita digitali seriali

L'adattatore BKM-243HS è dotato di due connettori di ingresso e un connettore di uscita monitor per segnali digitali seriali.

Uso dei connettori di ingresso e uscita

Per informazioni sull'installazione dell'adattatore BKM-243HS in uno slot di ingresso opzionale dell'unità principale, vedere le istruzioni per l'uso dell'unità principale.

Configurazione dei connettori di ingresso/uscita e segnali di ingresso utilizzabili

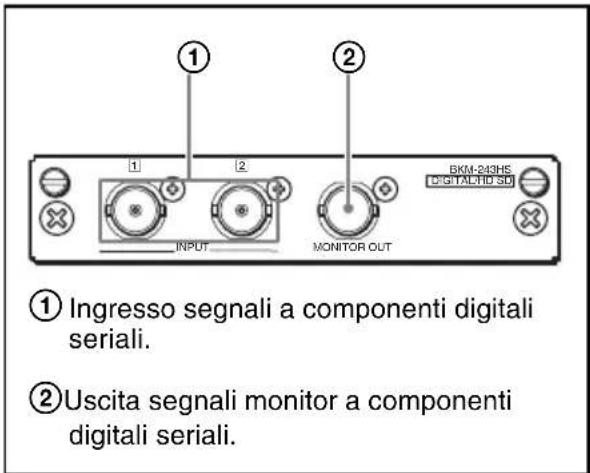

La configurazione dei connettori di ingresso e di uscita e i segnali di ingresso utilizzabili sono illustrati qui sotto.

Ingresso segnali a componenti digitali seriali

È possibile inviare segnali digitali seriali ai connettori di ingresso ① e ricevere i segnali visualizzati sullo schermo dell'apparecchio principale o del monitor dal connettore di uscita ②.

Non è necessario collegare la terminazione a 75 ohm al connettore ②.

Note

• L'uscita MONITOR OUT è attiva solo quando l'alimentazione dell'apparecchio principale è inserita (ON). L'uscita MONITOR OUT non è attiva quando il monitor è in modalità standby.
• Il segnale in uscita da MONITOR OUT non è conforme alle specifiche segnale ONLINE.

Caratteristiche tecniche

Dati generali

Tensione +3,3 V, +5 V (fornita dall'apparecchio principale)

Consumo di corrente

Circa 2 W

Condizioni di funzionamento

Temperatura ottimale da 20°C a 30°C

Umidità da 0% a 90% (senza condensa)

Pressione da 700 hPa a 1060 hPa

Condizioni di deposito e trasporto

Temperatura da -20^ a +60^

Umidità da 0% a 90%

Pressione da 700 hPa a 1060 hPa

Dimensioni esterne massime (l/h/p)

100 × 20 × 162 ~mm

Massa Circa 250 g

Connettori di ingresso/uscita

Ingresso digitale

BNC × 2, con connettore di uscita monitor

Per maggiori informazioni sui formati di segnali disponibili, vedere le istruzioni per l'uso dell'apparecchio principale su cui è installato l'adattatore.

Caratteristiche segnale

Segnali componenti digitali

Frequenza di campionamento D1-SDI: Y/R-Y/B-Y: 13,5 MHz HD-SDI: Y/PB/PR: 74,25 MHz

Quantizzazione 10 bit/campione

MONITOR OUT

Ampiezza segnale di uscita: 800 mVp-p ± 10%

Impedenza di uscita: 75 ohm, non bilanciato

Distanza di trasmissione

D1-SDI: 200 m max. (Con cavi coassiali 5C-2V (Fujikura. Inc.) o equivalenti.)

HD-SDI: 100 m max. (Con cavi coassiali 5C-FB (Fujikura. Inc.) o equivalenti)

Accessori in dotazione

Istruzioni per l'uso (1)

Disegno e caratteristiche tecniche soggetti a modifiche senza preavviso.

Nota Verificare sempre che l'apparecchio stia funzionando correttamente prima di usarlo. LA SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO, COMPRESI, MA SENZA LIMITAZIONE A, RISARCIMENTI O RIMBORSI A CAUSA DELLA PERDITA DI PROFITTI ATTUALI O PREVISTI DOVUTA A GUASTI DI QUESTO APPARECCHIO, SIA DURANTE IL PERIODO DI VALIDITÀ DELLA GARANZIA SIA DOPO LA SCADENZA DELLA GARANZIA, O PER QUALUNQUE ALTRA RAGIONE.
