BKM-243HS - Adaptateur électronique SONY - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil BKM-243HS SONY au format PDF.
| Type de produit | Adaptateur électronique d'entrée HD/D1-SDI |
| Marque | Sony |
| Modèle | BKM-243HS |
| Dimensions (L x H x P) | 100 x 20 x 162 mm |
| Poids | Environ 250 g |
| Alimentation | +3,3 V et +5 V (fournie par l'unité centrale) |
| Consommation électrique | Environ 2 W |
| Température de fonctionnement | 0 °C à 35 °C |
| Température de stockage | -20 °C à +60 °C |
| Humidité ambiante | 0 % à 90 % (sans condensation) |
| Types de signaux pris en charge | D1-SDI (13,5 MHz) et HD-SDI (74,25 MHz), quantification 10 bits/échantillon |
| Connecteurs d'entrée | BNC × 2 (entrée numérique série) |
| Connecteur de sortie | BNC × 1 (MONITOR OUT, sortie de contrôle) |
| Fonction décodeur | Décode pour signaux à composantes numériques en série HD/D1 |
| Distance de transmission maximale | D1-SDI : 200 m, HD-SDI : 100 m (avec câbles coaxiaux adaptés) |
| Amplitude de sortie MONITOR OUT | 800 mVp-p ± 10 %, impédance 75 Ω asymétrique |
| Accessoires fournis | Mode d'emploi (1) |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants. Débrancher avant nettoyage. |
| Sécurité | Utiliser uniquement dans les environnements électromagnétiques E1 à E4. Respecter les conditions d'utilisation. |
| Pièces détachées et réparabilité | Contacter le service après-vente Sony ou un technicien agréé pour toute réparation ou pièce de rechange. |
| Informations générales | Conforme aux normes CE et NMB-003 (Canada). Conçu pour moniteurs professionnels Sony. |
FOIRE AUX QUESTIONS - BKM-243HS SONY
Questions des utilisateurs sur BKM-243HS SONY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Adaptateur électronique au format PDF gratuitement ! Retrouvez votre notice BKM-243HS - SONY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BKM-243HS de la marque SONY.
MODE D'EMPLOI BKM-243HS SONY
D1-SDI : Y/R-Y/B-Y : 13.5MHz HD-SDI : Y/PB/PR : 74.25MHz
量子化：10 ビット / サンプル
MONITOR OUT
Avant d'utiliser l'appareil, veuillez lire attentivement ce manuel et le conserver pour future référence.
Avertissement
Pour les clients au Canada
Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.
Pour les clients en Europe
Ce produit portant la marque CE est conforme à la Directive sur la compatibilité électromagnétique (EMC) émise par la Commission de la Communauté européenne.
La conformité à cette directive implique la conformité aux normes européennes suivantes :
• EN55103-1 : Interférences électromagnétiques (émission)
• EN55103-2 : Sensibilité électromagnétique (immunité)
Ce produit est prévu pour être utilisé dans les environnements électromagnétiques suivants :
E1 (résidentiel), E2 (commercial et industrie légère), E3 (urbain extérieur) et E4 (environnement CEM contrôlé, p. ex. studio de télévision).
Cet équipement est conforme aux limitations d'un appareil de classe B ainsi qu'il est stipulé par la norme EN60601-1-2.
Cependant, si cet équipement est la source d'interférences néfastes à d'autres appareils, ce qui peut être déterminé en mettant sous tension puis hors tension cet appareil, l'utilisateur est invité à essayer d'éliminer ces interférences en appliquant une ou plusieurs des mesures suivantes :
- Eloignez l'appareil des autres appareils.
- Raccordez l'appareil sur la prise d'un autre circuit que celui auquel les autres appareils sont raccordés.
- Consultez votre revendeur ou un technicien spécialisé en radio/TV pour obtenir de l'aide.
Pour les clients en Europe
Le fabricant de ce produit est Sony
Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Japon.
Le représentant autorisé pour EMC et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne.
Généralités
L'adaptateur d'entrée BKM-243HS HD/D1- SDI est un adaptateur d'entrée de signal vidéo destiné aux moniteurs professionnels Sony. Installé dans une fente d'entrée optionnelle sur l'unité centrale, il fournit les connecteurs d'entrée et de sortie vidéo de l'unité centrale ainsi qu'un décodeur pour les signaux à composantes numériques en série HD/D1.
Fonction
Décodeur pour signaux à composantes numériques en série
Le BKM-243HS est équipé d'un décodeur intégré pour les signaux à composantes numériques en série.
Connecteur de signaux d'entrée et de sortie numériques en série
Le BKM-243HS est équipé de deux connecteurs d'entrée et d'un connecteur de sortie de contrôle pour signaux numériques en série.
Utilisation des connecteurs d'entrée et de sortie
Pour plus d'informations sur l'installation du BKM-243HS dans une fente d'entrée optionnelle sur l'unité centrale, voir le mode d'emploi de l'unité centrale.

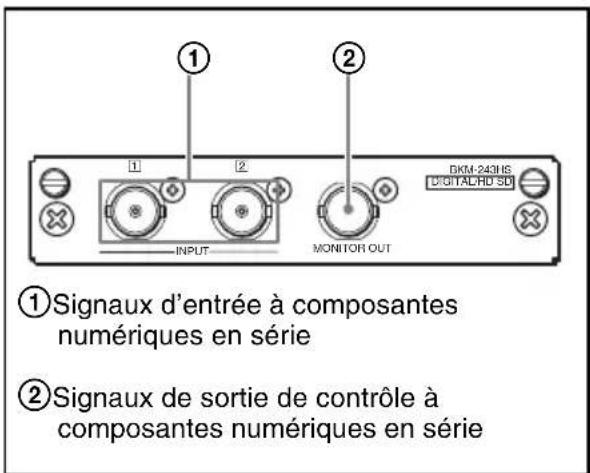

Configuration des connecteurs d'entrée/sortie et signaux pouvant être transmis
La configuration des connecteurs d'entrée et de sortie ainsi que les signaux pouvant être transmis sont indiqués ci-dessous.
Transmission de signaux à composantes numériques en série
Vous pouvez transmettre des signaux numériques en série aux connecteurs ① et faire sortir des signaux affichés sur l'écran de l'unité centrale ou du moniteur à partir du connecteur ②.
Il est inutile de brancher la terminaison de 75 ohms sur le connecteur ②.
Remarques
- Le signal MONITOR OUT est transmis uniquement lorsque l'alimentation de l'unité centrale est sur ON. Le signal MONITOR OUT n'est pas transmis lorsque le moniteur est en mode de veille.
- Le signal MONITOR OUT n'est pas conforme aux normes de signalisation ON-LINE.
Spécifications
Caractéristiques générales
Tension +3,3 V, +5 V (fournie par l'unité centrale)
Consommation électrique Approx. 2 W
Conditions d'utilisation
Température
$$ 0 ^ {\circ} \mathrm{C} \text { à } 3 5 ^ {\circ} \mathrm{C} (3 2 ^ {\circ} \mathrm{F} \text { à } 9 5 ^ {\circ} \mathrm{F}) $$
Température optimale
$$ 2 0 ^ {\circ} \mathrm{C} \text { à } 3 0 ^ {\circ} \mathrm{C} (6 8 ^ {\circ} \mathrm{F} \text { à } 8 6 ^ {\circ} \mathrm{F}) $$
Humidité 0% à 90% (sans condensation)
Pression 700 hPa à 1 060 hPa
Conditions de stockage et de transport
Température -20^ à +60^ (-4^ à +140^)
Humidité 0% à 90%
Pression 700 hPa à 1 060 hPa
Dimensions extérieures maximum (l/h/p)
$$ 1 0 0 \times 2 0 \times 1 6 2 \mathrm{mm} $$
$$ (4 \times {} ^ {1 3} / _ {1 6} \times 6 ^ {1} / _ {2} \text {pouces}) $$
Poids Environ 250 g (8,8 oz)
Connecteurs d'entrée/sortie
Entrée numérique
BNC × 2, avec connecteur de sortie de contrôle
Pour plus d'informations sur les formats de signaux, voir le mode d'emploi de l'unité centrale sur laquelle cet adaptateur est installé.
Caractéristiques des signaux
Signaux à composantes numériques
Fréquence d'échantillonnage
$$ \mathrm{D} 1 - \text { S D I }: \mathrm{Y} / \mathrm{R} - \mathrm{Y} / \mathrm{B} - \mathrm{Y}: 1 3, 5 \mathrm{MHz} $$
$$ \mathrm{HD-SDI}: \mathrm{Y} / \mathrm{P} _ {\mathrm{B}} / \mathrm{Pr}: 7 4, 2 5 \mathrm{MHz} $$
Quantification
10 bits/échantillon
MONITOR OUT
Amplitude du signal de sortie :
$$ 800 \mathrm{mVp} - \mathrm{p} \pm 10\% $$
Impédance de sortie :
75 ohms asymétrique
Distance de transmission
D1-SDI : 200 m (env. 656 ft) maxi. (avec des câbles coaxiaux 5C-2V (Fujikura. Inc.) ou équivalents)
HD-SDI : 100 m (env. 328 ft) maxi. (avec des câbles coaxiaux 5C-FB (Fujikura. Inc.) ou équivalents).
Accessoires fournis
Mode d'emploi (1)
La conception et les spécifications sont sujettes à modification sans préavis.
Remarque
Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.
