BKM-243HS - 電子アダプター SONY - 無料のユーザーマニュアル

製品タイプ	HD/D1-SDI入力電子アダプター
ブランド	Sony
モデル	BKM-243HS
寸法（幅×高さ×奥行き）	100 x 20 x 162 mm
重量	約250 g
電源	+3.3 V および +5 V（本体から供給）
消費電力	約2 W
動作温度	0 °C ～ 35 °C
保管温度	-20 °C ～ +60 °C
周囲湿度	0 % ～ 90 %（結露なきこと）
対応信号種別	D1-SDI（13.5 MHz）および HD-SDI（74.25 MHz）、10ビット/サンプル量子化
入力コネクター	BNC × 2（シリアルデジタル入力）
出力コネクター	BNC × 1（MONITOR OUT、モニター出力）
デコーダー機能	HD/D1シリアルデジタルコンポーネント信号をデコード
最大伝送距離	D1-SDI：200 m、HD-SDI：100 m（適切な同軸ケーブル使用時）
MONITOR OUT出力振幅	800 mVp-p ± 10 %、75 Ω不平衡インピーダンス
付属品	取扱説明書（1）
保守・清掃	柔らかい乾いた布で拭いてください。溶剤は使用しないでください。清掃前に電源を切ってください。
安全	E1 ～ E4 の電磁環境でのみ使用してください。使用条件を遵守してください。
部品と修理	修理や交換部品については、ソニーのアフターサービスまたは認定技術者にご連絡ください。
一般情報	CE および NMB-003（カナダ）に準拠。ソニープロフェッショナルモニター用に設計されています。

よくある質問 - BKM-243HS SONY

BKM-243HS をソニーモニターに取り付けるには？

アダプターを本体のオプション入力スロットに取り付けます。取り付けの詳細については、本体の取扱説明書を参照してください。

対応するデジタル信号の種類は？

D1-SDI（13.5 MHz）および HD-SDI（74.25 MHz）信号に対応し、10ビット/サンプルの量子化を行います。

最大伝送距離は？

D1-SDI：最大200 m、HD-SDI：最大100 m（5C-2V または 5C-FB 相当の同軸ケーブル使用時）。

アダプターの電源供給方法は？

アダプターは本体から+3.3 V および +5 Vの電圧で給電されます。消費電力は約2 Wです。

MONITOR OUT コネクターの意味は？

MONITOR OUT コネクターは、表示信号のモニター出力を提供します。本体の電源が入っている場合のみ有効で、ON-LINE規格には準拠していません。

推奨温度条件は？

動作温度：0 °C ～ 35 °C。保管温度：-20 °C ～ +60 °C。湿度：0 % ～ 90 %（結露なきこと）。

このアダプターをアナログ信号で使用できますか？

いいえ、BKM-243HS は HD/D1-SDI シリアルデジタル信号専用に設計されています。アナログ信号は処理しません。

アダプターの掃除方法は？

柔らかい乾いた布を使用してください。溶剤や研磨剤は使用しないでください。清掃前に機器の電源を切ってください。

アダプターにはどのような付属品が付属していますか？

取扱説明書が付属しています。その他の付属品はありません。

交換部品や修理の入手先は？

ソニーのアフターサービスまたは認定技術者にご連絡ください。交換部品はソニーから供給される必要があります。

使用説明書 BKM-243HS SONY

お買い上げいただきありがとうございます。

電気製品は安全のための注意事項を守らないと、火災や人身事故になることがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示してあります。この取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。

BKM-243HS

CE

安全のために

下記の注意を守らないと、けがをしたり周辺の物品に損害を与えることがあります。

アダプター取り付けの際は電源プラグを抜く

プラグをコン セントから抜く

アダプターを本体のスロットに取り付ける際は、本体の電源プラグを抜いてください。通電状態での取り付けは感電の原因になることがあります。

警告表示の意味

取扱説明書および製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。

この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えたりすることがあります。

行為を指示する記号

スラグをコン セントから抜く

この装置は、情報処理装置等電波障害自主規制協議会（VCCI）の基準に基づくクラス A 情報技術装置です。この装置を家庭環境で使用すると電波障害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求されることがあります。

概要

HD/D1-SDI 入力アダプター BKM-243HS は、ソニーの業務用モニター用ビデオ信号入力アダプターです。

入力オプションスロットに装着すると、 本体の入出力端子となり、HD/D1 シリ アルデジタルコンポーネント信号のデ コーダーとして働きます。

機能

シリアルデジタルコンポーネント信号 用デコーダー

内蔵のデコーダーにより、シリアルデジタルコンポーネント信号をデコードできます。

シリアルデジタル信号用入出力端子

シリアルデジタル信号入力端子を 2 系統およびモニター出力端子を 1 系統装備しています。

入出力端子の使いかた

◆ BKM-243HS を、入力オプションスロットに装着する方法については、本体の取扱説明書をご覧ください。

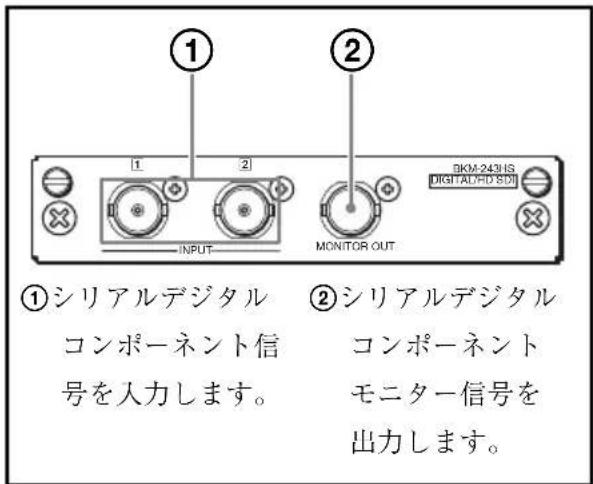

入出力端子の構成と入力可能な信号

入力端子の構成と入力可能な信号を下図に示します。

シリアルデジタルコンポーネント信号の入力

①端子に入力できます。モニター画面に表示されている入力信号を ②端子から出力させることができます。
②端子には、75 Ω 終端器を取り付ける必要はありません。

ご注意

• MONITOR OUT 出力は、装着した本体の電源が ON された状態で出力されます。スタンバイ状態では出力されません。
• MONITOR OUT 出力は、本線系としての出力規格を満たしていません。

仕様

一般

電源 + 3.3V、+ 5V （本体より供給）

消費電力 約 2W

動作条件

温度 0^ 35^

推獎使用溫度

20 ℃\~ 30 ℃

湿度 0% \~ 90% (結露のないこと)

気圧 700hPa \~ 1060hPa

保存/輸送条件

温度 -20^ +60^

湿度 0% \~ 90%

気圧 700hPa \~ 1060hPa

最大外形寸法

100×20×162mm（幅/高さ / 奥行き）

質量 約 250g

入出力端子

デジタル入力 BNC 型× 2、モニター出力付き

表示可能な信号フォーマットは、本アダプターを装着する本体の取扱説明書でご確認ください。

信号特性

デジタル信号

サンプリング周波数

出力信号振幅：800mVp-p ± 10%

出力インピーダンス：75Ω 不平衡

伝送距離

D1-SDI：最大 200m（（株）フジクラ製の同軸ケーブル 5C-2V または同等品使用時）

HD-SDI：最大 100m（（株）フジクラ製の同軸ケーブル 5C-FB または同等品使用時）

付属品 取扱説明書 (1)

本機の仕様および概観は、改良のため予告なく変更することがありますが、ご了承ください。

お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補償はいたしかねますのでご了承ください。
