BEDIENUNGSANLEITUNG BKM-220D SONY
Bedienungsanleitung DE
Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.
Vorsicht
Für Kunden in Europa
Dieses Produkt besitzt die CE-Kennzeichnung und erfüllt die EMV-Direktive der EG-Kommission. Die Erfüllung dieser Direktive bedeutet Konformität für die folgenden Europäischen Normen:
• EN55103-1: Elektromagetische Interferenz (Emission)
• EN55103-2: Elektromagnetische Empfindlichkeit (Immunität)
Dieses Produkt ist für den Einsatz unter folgenden elektromagnetischen Bedingungen ausgelegt:
E1 (Wohnbereich), E2 (kommerzieller und in beschränktem Maße industrieller Bereich), E3 (Stadtbereich im Freien) und E4 (kontrollierter EMV-Bereich, z. B. Fernsehstudio).
Dieses Gerät erfüllt die nach EN60601-1-2 für Geräte der Klasse B geltenden Grenzwerte. Sollte dieses Gerät jedoch andere Geräte stören (Sie können dies feststellen, indem Sie das Gerät aus- und wieder einschalten), so ist der Benutzer dazu angehalten, die Störungen durch eine der folgenden Maßnahmen zu beheben:
- Vergrößerung des Abstands zwischen diesem Gerät und anderen Geräten.
- Anschluss des Geräts an einen anderen Stromkreis als den der anderen Geräte.
- Ziehen Sie gegebenenfalls Ihren Händler oder einen erfahrenen Rundfunk- oder Fernsehtechniker zu Rate.
Für Kunden in Europa
Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Japan. Der autorisierte Repräsentant für EMV und Produktsicherheit ist Sony Deutschland
GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland.
Überblick
Der BKM-220D SDI 4:2:2 Eingangsadapter ist ein Videosignal-Eingangsadapter für Sony-Monitore.
Bei Verbindung mit einem Eingangssteckplatz am Hauptgerät bietet er Anschlüsse für Videoeingabe und -ausgabe für das Hauptgerät und einen Decoder für serielle digitale Komponentensignale.
Funktion
Decoder für serielle digitale Komponentensignale
Im BKM-220D ist ein Decoder für serielle digitale Komponentensignale (525/625) integriert.
Serieller digitaler Eingangs- und Ausgangssignalanschluss
Der BKM-220D ist mit zwei Eingängen und einem Monitorausgang für serielle digitale Signale ausgestattet.
Verwenden der Eingänge und Ausgänge
Angaben zur Montage des BKM-220D in einem Eingangssteckplatz am Hauptgerät finden Sie in der Betriebsanleitung für das Hauptgerät.
Konfiguration der Eingänge/Ausgänge und der Eingabesignale
Unten ist die Konfiguration der Eingänge und Ausgänge sowie der Eingangssignale dargestellt.


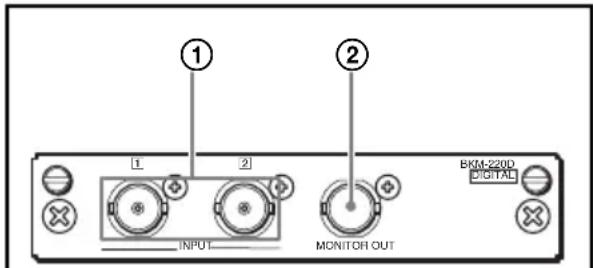

① ② BKM-220D DIGITAL INPUT MONITOR OUT①Serielle digitale
Eingangskomponentensignale
②Serielle digitale
Ausgangskomponentenmonitorsignale
Eingabe serieller digitaler Komponentensignale
Sie können serielle digitale Signale über die Verbindung ① eingeben und auf dem Bildschirm des Hauptgeräts oder dem Monitor angezeigte Ausgangssignale über die Verbindung ② ausgeben.
Der 75-Ohm-Abschluss muss nicht mit dem Anschluss ② verbunden werden.
Hinweise
- Das MONITOR OUT-Signal wird nur ausgegeben, wenn der Netzschalter des Hauptgeräts auf ON gestellt ist. Das MONITOR OUT-Signal wird nicht ausgegeben, wenn der Monitor in den Bereitschaftsmodus geschaltet ist.
- Das MONITOR OUT-Signal entspricht nicht den Kriterien des ON-LINE-Signals.
Technische Daten
Allgemein
Spannung +5 V (vom Hauptgerät)
Leistungsaufnahme
Ca. 1,5 W
Betriebsbedingungen
Temperatur 0 °C bis 35 °C
Optimale Temperatur
20 °C bis 30 °C
Luftfeuchtigkeit
0 % bis 90 % (nicht
kondensierend)
Druck 700 hPa bis 1060 hPa
Lagerungs- und
Transportbedingungen
Temperatur -20 °C bis +60 °C
Luftfeuchtigkeit
0 % bis 90 %
Druck 700 hPa bis 1060 hPa
Maximale Abmessungen (B/H/T)
100 × 20 × 162 ~mm
Gewicht Ca. 250 g
Eingänge/Ausgänge
Digitaler Eingang
BNC × 2, mit Monitorausgang
Angaben zu den verfügbaren Signalformaten finden Sie in der Bedienungsanleitung des Hauptgeräts, an das der Adapter angeschlossen ist.
Signaleigenschaften
Digitalkomponentensignale
Abtastfrequenz
Y/R-Y/B-Y: 13,5 MHz
Quantisierung
10 Bit/Abtastwert
MONITOR OUT
Ausgangssignalamplitude:
800 mVp-p ± 10 %
Ausgangsimpedanz:
75 Ohm unsymmetrisch
Übertragungsdistanz
Max. 200 m (mit 5C-2V
Koaxialkabeln (Fujikura. Inc.)
oder Entsprechung)
Zubehör (mitgeliefert)
Bedienungsanleitung (1)
Design und technische Daten können ohne Vorankündigung geändert werden.
Hinweis
Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.
