MODE D'EMPLOI DIO 04 LD Systems

D’INSTALLATION À L’INTÉRIEUR 38

Konformitätserklärungen für Produkte, die unter die LVD-, EMV- und RoHS Richtlinien fallen, können unter [e-mail] angefordert werden. Konformitätserklärungen für Produkte, die der RED-Richtlinie unterliegen, können unter www.adamhall.com/compliance/ abgerufen werden. Druckfehler und Irrtümer, sowie technische oder sonstige Änderungen sind vorbehalten! DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI34 FRANCAIS VOUS AVEZ FAIT LE BON CHOIX ! Cet appareil a été conçu et fabriqué selon des normes de qualité élevées afin de garantir un fonctionnement sans faille pendant de nombreuses années. C’est ce que LD Systems représente avec son nom et sa longue expérience en tant que fabricant de produits audio de haute qualité. Veuillez lire attentivement ce mode d’emploi afin de pouvoir utiliser rapidement votre nouveau produit LD Systems de manière optimale. Vous trouverez plus d’informations sur LD Systems sur notre site Internet WWW.LD-SYSTEMS.COM

INFORMATIONS SUR CE MODE D‘EMPLOI

• Avant la mise en service, lisez attentivement les consignes de sécurité et l’ensemble du mode d’emploi.

• Respectez les avertissements figurant sur l’appareil et dans le mode d’emploi.

• Conservez toujours le mode d’emploi à portée de main.

• Si vous vendez ou cédez l’appareil, remettez impérativement aussi ce mode d’emploi, car il fait partie intégrante du produit.

UTILISATION RÉGLEMENTÉE

Le produit est un appareil destiné à une installation audio professionnelle ! Le produit a été développé pour une utilisation professionnelle dans le domaine de l’installation audio et n’est pas destiné à être utilisé dans les foyers ! En outre, ce produit est destiné à être installé par des personnes qualifiées ayant des connaissances spécialisées et à être utilisé par des personnes instruites ! L’utilisation du produit en dehors des caractéristiques techniques et des conditions d’exploitation spécifiées est considérée comme non conforme à l’usage prévu ! La responsabilité pour les dommages et les dommages causés à des personnes et à des biens par une utilisation non conforme est exclue ! Le produit n’est pas adapté pour :

• Les personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou qui manquent d’expérience et de connaissances.

• Les enfants (les enfants doivent être informés de ne pas jouer avec l’appareil)

EXPLICATIONS DES TERMES ET DES SYMBOLES

1. DANGER : le mot DANGER, éventuellement associé à un symbole, indique des situations ou des

états directement dangereux pour la vie et l’intégrité corporelle.

2. AVERTISSEMENT : le mot DANGER, éventuellement associé à un symbole, indique des

situations ou des états éventuellement dangereux pour la vie et l’intégrité corporelle.

3. ATTENTION : le mot ATTENTION, éventuellement accompagné d’un symbole, est utilisé pour

attirer l’attention sur des situations ou des états pouvant entraîner des blessures.

4. ATTENTION : le mot ATTENTION, éventuellement accompagné d’un symbole, est utilisé pour

attirer l’attention sur des situations ou des états pouvant entraîner des dommages matériels et/ou environnementaux. ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH35 Ce symbole indique les dangers qui peuvent provoquer un choc électrique. Ce symbole signale les endroits dangereux ou les situations dangereuses. Ce symbole indique les dangers liés aux surfaces chaudes. Ce symbole indique les dangers liés à un volume sonore élevé. Ce symbole signale des informations complémentaires sur l'utilisation du produit. Ce symbole indique un appareil qui ne contient aucune pièce remplaçable par l'utilisateur. Ce symbole indique un équipement électrique conçu principalement pour une utilisation en intérieur.

1. N'ouvrez pas l'appareil et ne le modifiez pas.

2. Si votre appareil ne fonctionne plus correctement, si des liquides ou des objets ont

pénétré à l'intérieur de l'appareil ou si l'appareil a été endommagé d'une autre manière, éteignez-le immédiatement et débranchez-le de l'alimentation électrique. Cet appareil ne peut être réparé que par un personnel qualifié et autorisé.

3. Pour les appareils de la classe de protection 1, le conducteur de protection doit

être correctement raccordé. N'interrompez jamais le conducteur de protection. Les appareils de la classe de protection 2 n'ont pas de conducteur de protection.

4. Veillez à ce que les câbles sous tension ne soient pas pliés ou endommagés

mécaniquement d'une autre manière.

5. Ne shuntez jamais le fusible de l'appareil.

1. L'appareil ne doit pas être mis en service s'il présente des dommages évidents.

2. L'appareil ne doit être installé que lorsqu'il est hors tension.

3. Si le câble d'alimentation de l'appareil est endommagé, l'appareil ne doit pas être

4. Les câbles d'alimentation raccordés de manière fixe ne peuvent être remplacés

que par une personne qualifiée. DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI36 ATTENTION

1. Ne mettez pas l'appareil en service s'il a été exposé à de fortes variations de

température (par exemple après le transport). L'humidité et la condensation pourraient endommager l'appareil. Ne mettez pas l'appareil en marche tant qu'il n'a pas atteint la température ambiante.

2. Assurez-vous que la tension et la fréquence du réseau électrique correspondent

aux valeurs indiquées sur l'appareil. Si l'appareil dispose d'un sélecteur de tension, ne branchez pas l'appareil tant que celui-ci n'est pas correctement réglé. N'utilisez que des câbles d'alimentation appropriés.

3. Pour couper l'appareil du secteur sur tous les pôles, il ne suffit pas d'actionner

l'interrupteur marche/arrêt de l'appareil.

4. Assurez-vous que le fusible utilisé correspond au type imprimé sur l'appareil.

5. Assurez-vous que des mesures appropriées ont été prises contre les surtensions

(par exemple, la foudre).

6. Respectez le courant de sortie maximal indiqué pour les appareils équipés d'une

connexion Power Out. Veillez à ce que la consommation totale de courant de tous les appareils connectés ne dépasse pas la valeur prédéfinie.

7. Ne remplacez les câbles d'alimentation enfichables que par des câbles d'origine.

1. Risque d'étouffement ! Les sacs en plastique et les petites pièces doivent être

tenus hors de portée des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites.

2. Danger de chute ! Assurez-vous que l'appareil est installé de manière sûre et qu'il

ne peut pas tomber. Utilisez uniquement des trépieds ou des fixations appropriés (en particulier pour les installations fixes). Assurez-vous que les accessoires sont correctement installés et sécurisés. Veillez à ce que les règles de sécurité en vigueur soient respectées. AVERTISSEMENT

1. N'utilisez l'appareil que de la manière prévue.

2. N'utilisez l'appareil qu'avec les accessoires recommandés et prévus par le fabricant.

3. Lors de l'installation, respectez les consignes de sécurité en vigueur dans votre pays.

4. Après avoir branché l'appareil, vérifiez tous les chemins de câbles afin d'éviter tout

dommage ou accident, par exemple en cas de trébuchement.

5. Respectez impérativement la distance minimale indiquée par rapport aux

matériaux normalement inflammables ! Dans la mesure où celle-ci n'est pas explicitement indiquée, la distance minimale est de 0,3 mètre. ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH37 ATTENTION

1. Les éléments mobiles tels que les étriers de montage ou autres éléments mobiles

2. Les appareils dotés de composants entraînés par un moteur présentent un risque

de blessure dû au mouvement de l'appareil. Des mouvements soudains de l'appareil peuvent entraîner des réactions de peur. ATTENTION

1. N'installez pas et n'utilisez pas l'appareil à proximité de radiateurs, d'accumulateurs

de chaleur, de fours ou d'autres sources de chaleur. Veillez à ce que l'appareil soit toujours installé de manière à ce qu'il soit suffisamment refroidi et qu'il ne puisse pas surchauffer.

2. Ne placez pas de sources d'inflammation telles que des bougies allumées à

proximité de l'appareil.

3. Les ouvertures de ventilation ne doivent pas être recouvertes et les ventilateurs ne

doivent pas être bloqués.

4. Pour le transport, utilisez l'emballage d'origine ou les emballages prévus à cet effet

5. Éviter de soumettre l'appareil à des secousses ou à des chocs.

6. Respectez l'indice de protection IP, ainsi que les conditions ambiantes telles que

la température et l'humidité de l'air, conformément aux spécifications.

7. Les appareils peuvent être développés en permanence. En cas de divergence entre

les indications relatives aux conditions de fonctionnement, à la puissance ou à d'autres caractéristiques de l'appareil entre le mode d'emploi et l'inscription sur l'appareil, c'est toujours l'indication sur l'appareil qui prime.

8. L'appareil n'est pas adapté aux climats tropicaux ni à une utilisation au-dessus de

2000 m d'altitude. ATTENTION : Le raccordement de câbles de signal peut entraîner des bruits parasites importants. Veillez à ce que les appareils raccordés à la sortie soient mis en sourdine lors des opérations de branchement. Dans le cas contraire, les niveaux de bruits parasites peuvent entraîner des dommages. ATTENTION AUX VOLUMES ÉLEVÉS DES PRODUITS AUDIO ! Cet appareil est destiné à un usage professionnel. L'utilisation commerciale de cet appareil est soumise aux réglementations et directives nationales en vigueur en matière de prévention des accidents. Lésions auditives dues à un volume sonore élevé et à une exposition continue : l'utilisation de ce produit peut générer des niveaux de pression sonore (SPL) élevés susceptibles d'entraîner des lésions auditives. Évitez l'exposition à des volumes sonores élevés. DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI38 NOTES POUR L’ÉQUIPEMENT D’INSTALLATION À L’INTÉRIEUR

1. Les appareils destinés aux applications d’installation sont conçus pour un

fonctionnement continu.

2. Les unités destinées à une installation intérieure ne sont pas étanches.

3. Les surfaces et les pièces en plastique des équipements d’installation peuvent

également vieillir, par exemple sous l’effet des rayons UV et des variations de température. Cela n’entraîne généralement pas de restrictions fonctionnelles.

4. Pour les appareils installés à demeure, il faut s’attendre à un dépôt d’impuretés,

par exemple de la poussière. Veillez à respecter les instructions d’entretien.

5. Sauf indication contraire explicite sur l’appareil, les appareils sont prévus pour des

hauteurs d’installation inférieures à 5 m.

Sortez le produit du carton et retirez tous les matériaux d'emballage. Veuillez vérifier l'intégralité et l'intégrité de la livraison et informer votre partenaire de distribution immédiatement après l'achat si la livraison n'est pas complète ou si elle est endommagée. Le carton contient :

• 1 interface de sortie Dante DIO 04

• 1 jeu de connecteurs Euroblock - 1 jeu de pieds en caoutchouc (pré-assemblés)

• 1 kit de montage pour installation sur ou sous table

• Manuel de l'utilisateur INTRODUCTION Membre de la série TICA®, la DIO 04 est une interface Dante à quatre sorties offrant les fonctionnalités dont les professionnels de l'audio et de l'audiovisuel ont vraiment besoin. Elle est équipée de quatre sorties symétriques pour se connecter à n'importe quel appareil audio analogique tel que les amplificateurs de puissance. Les voyants de présence du signal sur chaque canal accélèrent l'installation et le repérage des pannes. Elle s'alimente depuis n'importe quel switch réseau PoE+ ou via bloc secteur externe (optionnel). Ses deux ports réseau Dante autorisent la connexion de périphériques en cascade (daisy chain). Elle fait également office d'injecteur PoE+: si vous utilisez une alimentation externe, vous pouvez alimenter un périphérique réseau supplémentaire dans la chaîne. Son format réduit (106 x 44 x 222mm) et les plaques de montage livrées permettent de l'installer discrètement derrière un écran ou sous une table. Autre possibilité: l'insertion dans un rack 19pouces (tiers de largeur). Un accessoire de rack optionnel permet de juxtaposer jusqu'à trois produits de la série TICA®, afin de constituer un système répondant exactement à vos besoins, en utilisant le minimum de place dans votre rack. Les sorties analogiques s'effectuent sur connecteurs Euroblock, afin de faciliter le câblage. Une solution parfaite pour les installateurs professionnels qui souhaitent s'interfacer avec les équipements Dante. Compatible avec le logiciel Dante Domain Manager et le format AES 67. ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH39 POINTS FORTS

• Interface Dante à quatre sorties

• Extrait quatre signaux d'un flux Dante pour envoi à un appareil audio au niveau ligne

• Borniers Euroblock pour toutes les connexions analogiques

• Indicateurs de signal sur chaque canal

• S'alimente via PoE ou bloc secteur externe

• S'utilise comme injecteur PoE pour alimenter un autre périphérique réseau

• Cascadez plusieurs périphériques Dante

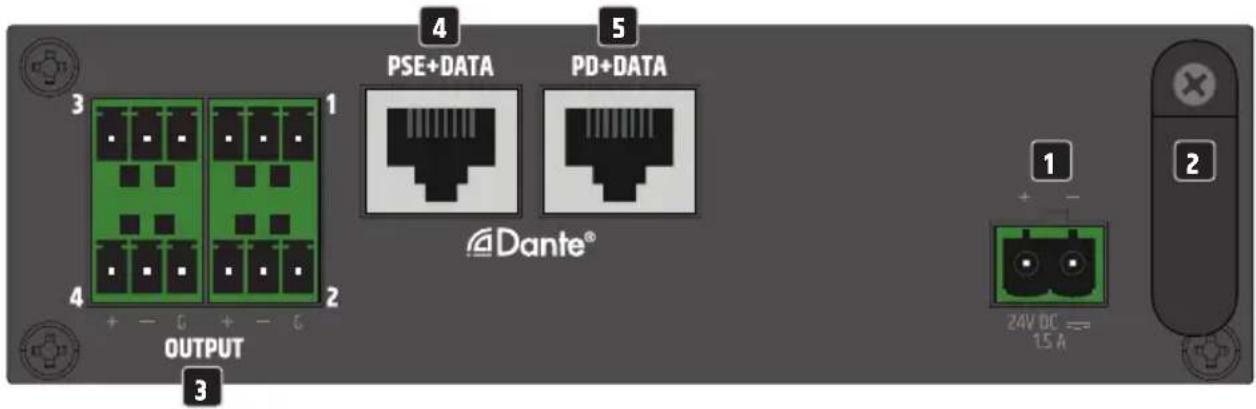

Connecteur Euroblock pour l'alimentation électrique de l'appareil. Pour éviter d'endommager l'appareil, veuillez utiliser uniquement le bloc secteur d'origine (bloc d'alimentation disponible en option). Autre source d'alimentation possible: commutateur Ethernet ou injecteur PoE avec PoE+ (Power over Ethernet plus) ou mieux.

Faites passer le câble souple issu du bloc d'alimentation par la décharge de traction afin d'éviter d'endommager le connecteur Euroblock d'alimentation de l'appareil et celui du bloc d'alimentation et d'éviter tout débranchement accidentel.

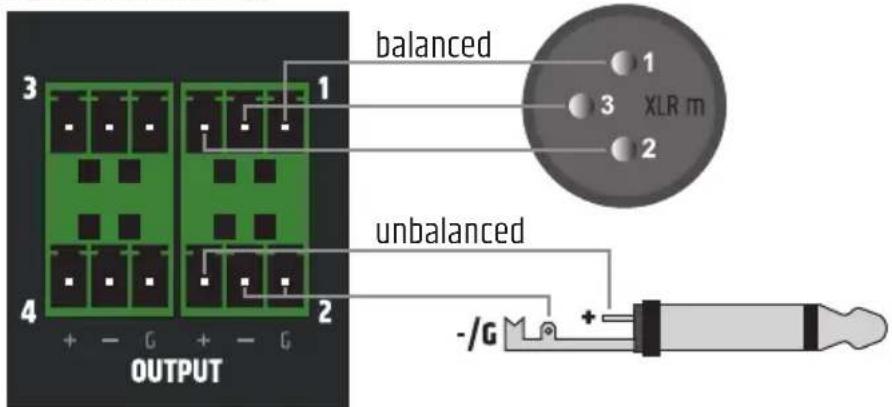

OUTPUT 1 - 4 Sorties audio analogiques symétriques sur connecteur Euroblock. Les points +, - et G sont affectés au signal de sortie symétrique (compatible asymétrique). Les connecteurs Euroblock sont livrés avec l'amplificateur. S'il n'y a pas de signal sur les sorties ligne OUTPUT 1 à 4, elles sont automatiquement coupées (Mute) au bout d'un certain temps. Si un signal audio est détecté, la fonction Mute est automatiquement désactivée.

PSE+DATA (Power Sourcing Equipment) Ce port RJ45 alimenté assure l'interface Dante®, et permet de connecter d'autres appareils Dante® au réseau Dante®. Si la DIO 04 est alimentée par un bloc secteur externe, une autre DIO 04 peut être alimentée par PoE (voir l'exemple de connexion 2). DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI40

PD+DATA (Powered Device) Interface Dante® avec prise RJ45 pour connecter la DIO 04 à un réseau Dante®. La DIO 04 peut être alimentée en tension via PoE+ (Power over Ethernet plus) ou mieux.

SYMBOLE POWER Dès que la DIO 04 est alimentée en tension, le processus de démarrage commence. Tout au long de ce processus, le symbole blanc d'alimentation clignote et les sorties de ligne OUTPUT 1 à 4 sont coupées (Mute). Une fois le processus de démarrage terminé, au bout de quelques secondes, le symbole reste allumé en fixe et l'interface est prête à l'emploi.

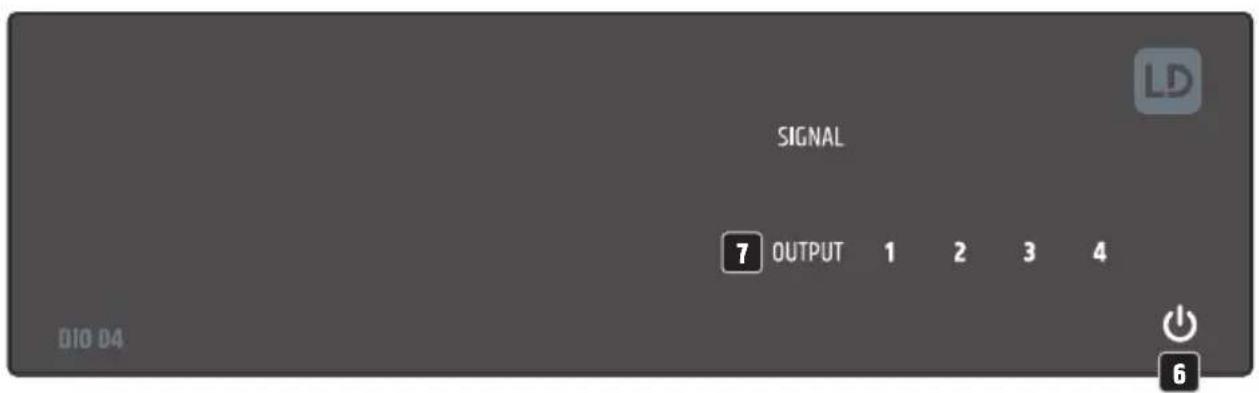

SIGNAL OUTPUT 1 – 4 Chiffres lumineux 1 à 4 bicolores indiquant la présence de signal et son écrêtage (Clip). OUTPUT : Dès qu'un signal audio d'un niveau suffisant est présent sur un canal de sortie, le chiffre correspondant au canal s'allume en blanc. Si l'un des chiffres s'allume en rouge, l'étage de sortie correspondant fonctionne à la limite de distorsion. Dans ce cas, réduisez le niveau sur la source audio, de manière à ce que le chiffre ne s'allume plus en rouge.

OUVERTURES DE VENTILATION

Pour éviter d'endommager l'appareil, ne couvrez pas les ouvertures de ventilation situées sur les côtés gauche et droit et sur le dessus et le dessous de l'appareil, et veillez à ce que l'air puisse circuler librement. Il n'est pas nocif de couvrir les ouvertures de ventilation situées sur le dessus ou le dessous du boîtier lorsque celui-ci est monté sous ou sur une table, car le refroidissement assuré par les ouvertures de ventilation situées sur les autres côtés est suffisant. Conseil : Utilisez de préférence des câbles audio symétriques pour le câblage des entrées et sorties analogiques. ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH41

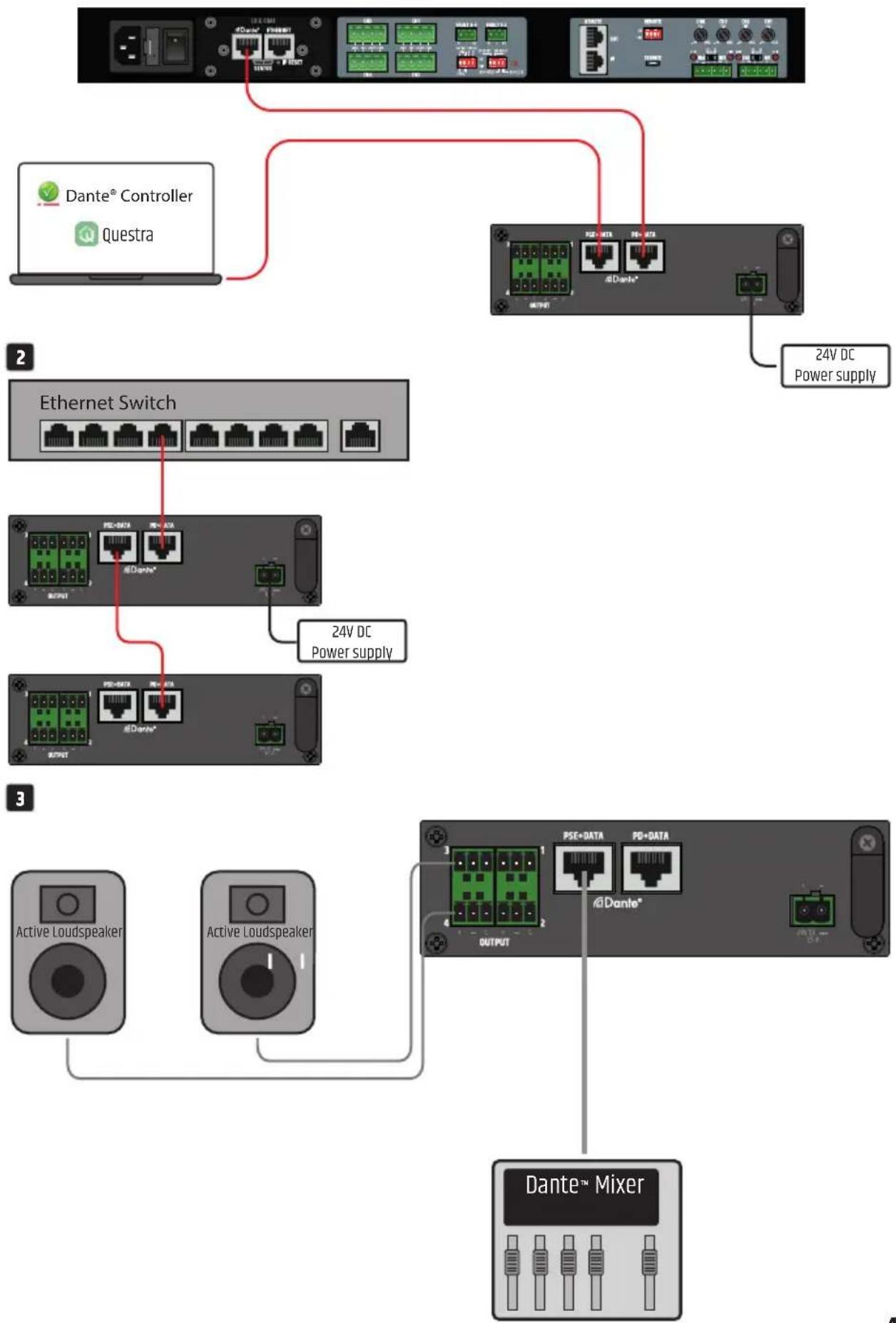

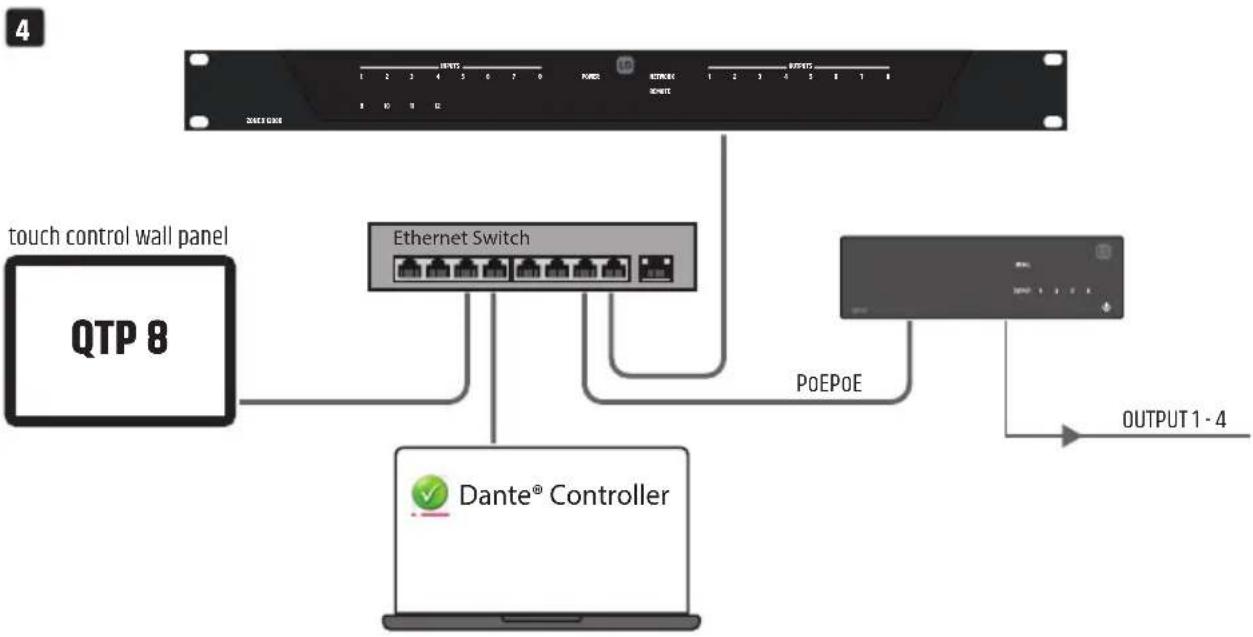

1 2 3 4 5 6 7 8POWER ZONE X 1208DNETWORKREMOTE9 10 11 12OUTPUTSEthernet SwitchPoEPoEOUTPUT 1 - 4touch control wall panel QTP 8 CONNECTEURS EUROBLOCK (BORNIERS) Connecteurs OUTPUT balanced unbalanced Lors du câblage des connecteurs Euroblock, veuillez respecter l'affectation correcte des pôles/bornes. Le fabricant n'accepte aucune responsabilité pour les dommages causés par un câblage défectueux. ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH43

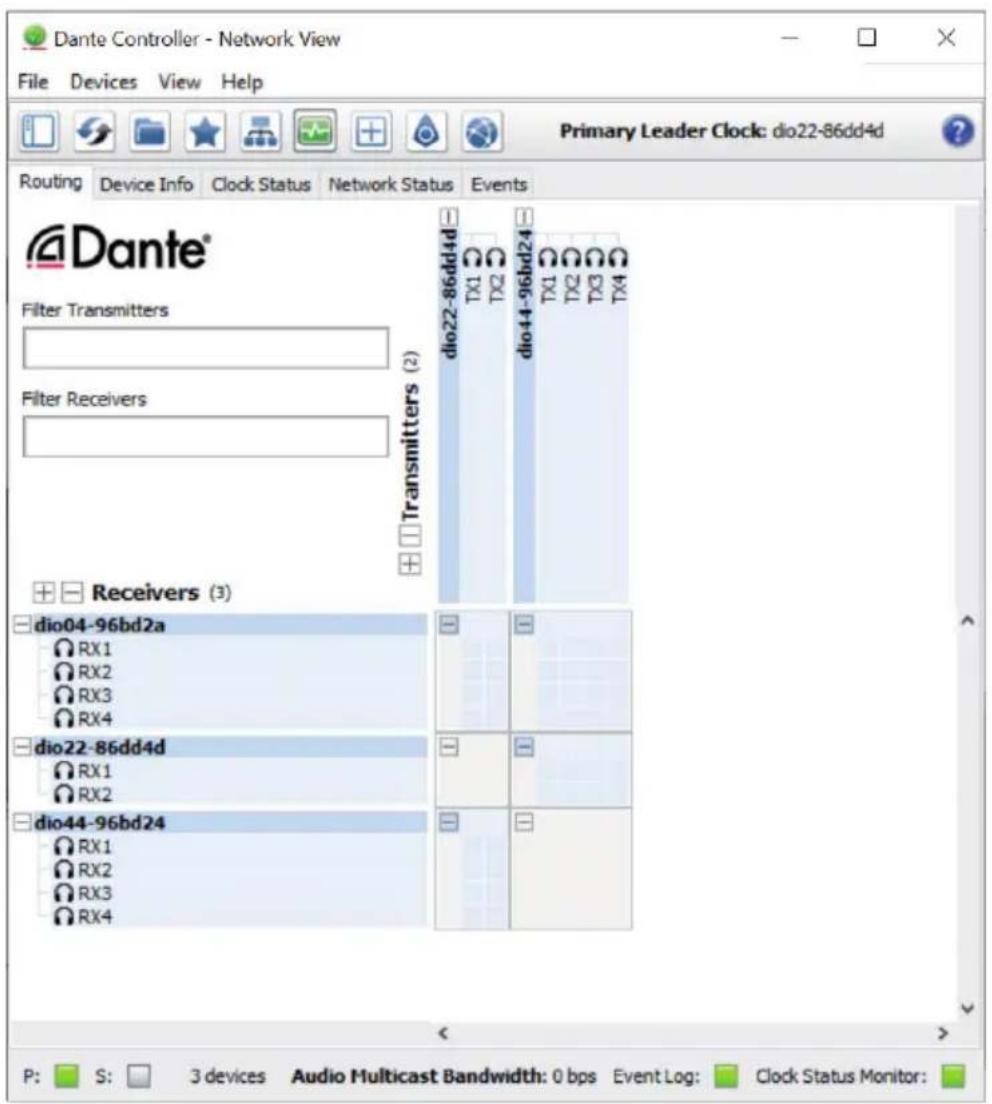

LOGICIEL DANTE® CONTROLLER

Un réseau Dante® se configure à l'aide du logiciel DANTE® CONTROLLER, disponible gratuitement. Téléchargez le logiciel depuis le site Web du fabricant www.audinate.com et installez-le sur un ordinateur. Connectez le port Ethernet de l'ordinateur à une interface réseau à l'aide d'un câble réseau (Cat. 5e ou mieux) et exécutez le logiciel Dante® Controller. Le logiciel dispose d'une fonction de détection automatique des appareils. Le routage des signaux s'effectue d'un clic de souris, et l'utilisateur peut modifier à volonté les noms des appareils et des canaux. L'adresse IP, l'adresse MAC et d'autres informations sur les appareils du réseau Dante® peuvent être affichées dans le logiciel. Une fois la configuration des appareils du réseau Dante® terminée, le logiciel Dante® Controller peut être fermé et l'ordinateur déconnecté du réseau. Les réglages des appareils du réseau sont enregistrés. Lorsque la DIO 04 est déconnectée du réseau Dante®, les sorties audio de l'interface sont coupées et l'icône d'alimentation en face avant commence à clignoter. DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI44

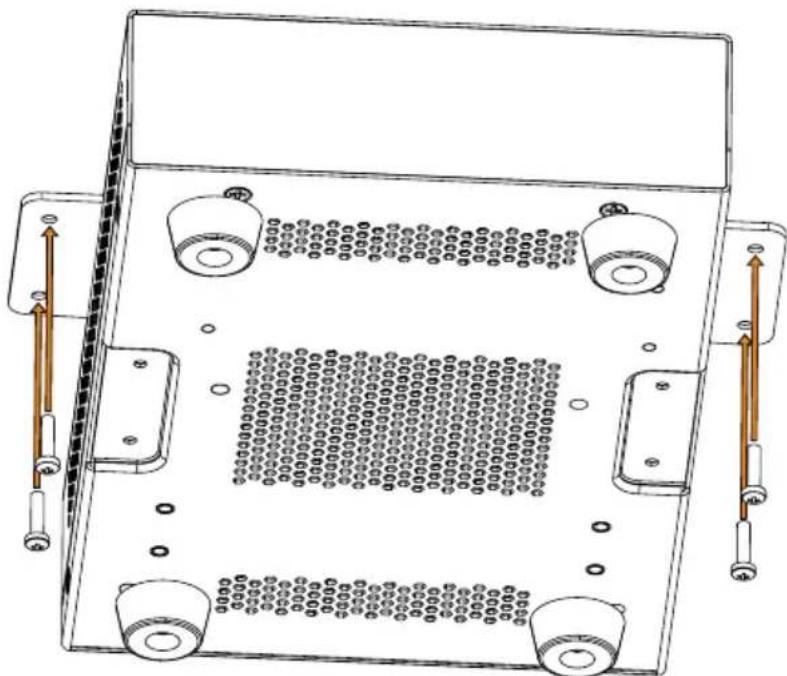

MONTAGE SOUS / SUR TABLE

Deux évidements sur le haut et le bas du boîtier, chacun avec deux trous filetés M3, sont prévus pour un montage sous ou sur une table. Vissez les deux plaques de montage fournies sur le côté supérieur ou inférieur à l'aide des vis à tête fraisée M3 fournies. L'amplificateur peut maintenant être fixé dans la position souhaitée (voir illustration, vis de fixation non incluses). Pour un montage sur table, les quatre pieds en caoutchouc doivent être retirés au préalable.

ENTRETIEN, MAINTENANCE ET RÉPARATION

Pour garantir le bon fonctionnement de l’appareil à long terme, il faut l’entretenir régulièrement et le réviser si nécessaire. Les besoins en matière d’entretien et de maintenance dépendent de l’intensité et de l’environnement d’utilisation. Nous recommandons généralement un contrôle visuel avant chaque mise en service. En outre, nous recommandons d’effectuer toutes les 500 heures de fonctionnement ou, en cas d’utilisation moins intensive, au plus tard après un an, toutes les mesures d’entretien mentionnées ci-dessous et applicables. En cas de défauts dus à un entretien insuffisant, les droits à la garantie peuvent être limités. ENTRETIEN (RÉALISABLE PAR L’UTILISATEUR) AVERTISSEMENT ! Avant toute opération d'entretien, il faut couper l'alimentation électrique et, si possible, toutes les connexions de l'appareil. REMARQUE ! Un entretien inapproprié peut entraîner une détérioration de l'appareil, voire sa destruction.

1. Les surfaces du boîtier doivent être nettoyées avec un chiffon propre et humide. Il faut veiller

à ce que l’humidité ne puisse pas pénétrer dans l’appareil.

2. Air Les ouvertures d’entrée et de sortie doivent être régulièrement nettoyées de la poussière

et de la saleté. En cas d’utilisation d’air comprimé, il faut veiller à éviter d’endommager l’appareil (par exemple, les ventilateurs doivent être bloqués pour ce cas). ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH45

3. Les câbles et les contacts enfichables doivent être nettoyés régulièrement et débarrassés

de la poussière et de la saleté.

4. En règle générale, il ne faut pas utiliser de produits de nettoyage, de désinfection ou de

produits à effet abrasif pour l’entretien, sinon il faut s’attendre à une détérioration de la qualité de la surface. Le fonctionnement des joints de boîtier peut être altéré, en particulier par des solvants tels que l’alcool.

5. Les appareils doivent généralement être stockés au sec et protégés de la poussière et des

salissures. ENTRETIEN ET RÉPARATION (UNIQUEMENT PAR DU PERSONNEL QUALIFIÉ) DANGER ! Il y a des composants vivants dans l'unité. Même après le débranchement de l'alimentation, une tension résiduelle peut encore être présente dans l'unité, par exemple en raison de condensateurs chargés. REMARQUE ! L'appareil ne contient pas de modules à entretenir par l'utilisateur. REMARQUE ! Les mesures de maintenance et de réparation ne doivent être effectuées que par un personnel spécialisé autorisé par le fabricant. En cas de doute, adressez-vous au fabricant. REMARQUE ! Les travaux d'entretien réalisés de manière incorrecte peuvent compromettre le droit à la garantie. DIMENSIONS (mm)

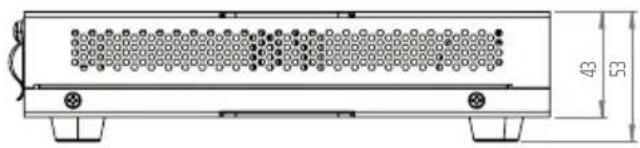

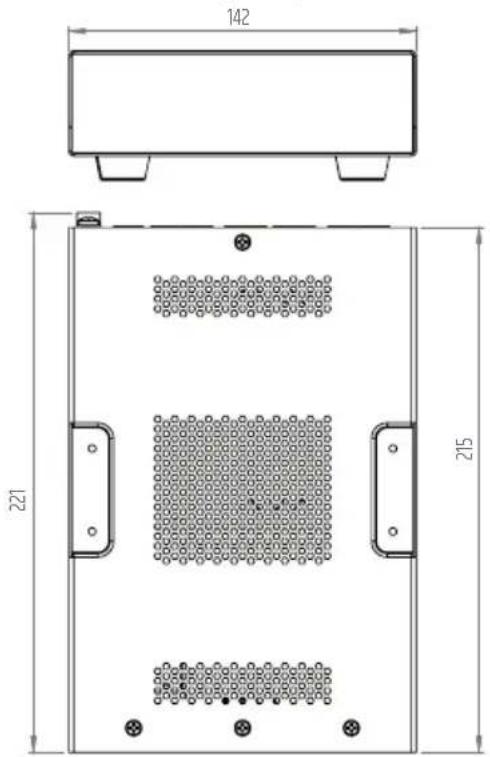

Référence produit LDDIO04 Type de produit Interface Dante 0entrée/4sorties Connecteur d'entrée 0 Type d'entrée Symétrique, commutable niveau micro/ligne Nombre de sorties ligne 4 Type de sortie Symétrique, niveau ligne, relais automatique en cas de perte du signal Dante/AES67 Refroidissement Convection Sortie ligne analogique Nombre de connecteurs de sortie 4 Type de connecteur Bornier à 3broches, pas de 3,81mm Niveau maximal de sortie +18dBu Taux de distorsion par intemodulation, selon SMPTE < 0,005% (de -20dBFS à 0dBFS) Taux de distorsion harmonique (THD) + bruit < 0,002% (+10dBu, largeur de bande de mesure 20kHz) Niveau de bruit de fond, sans signal audio Meilleur que -92 dBu Plage dynamique > 107dB (0dBFS, AES 17, pondération CCIR-2k) Réponse en fréquence 15Hz – 20kHz (-0,5dB) Spécications Dante® Nombre de canaux audio 4 sorties Résolution numérique 24bits Fréquence d'échantillonnage 48kHz Latence Minimale 1ms Connecteur Dante RJ45 100 BASE-T Caractéristiques de l'alimentation par Ethernet (PoE) Exigences minimales en matière de PoE PoE+ IEEE 802.3at PSE+Data Possibilité d'alimenter 1 périphérique supplémentaire Exigences en matière d'alimentation électrique Tension d'entrée 24V, continue Intensité minimale 1,5A Connecteur d'entrée d'alimentation Bornier 2broches, pas de 5,08mm ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH47 Référence produit LDDIO04 Consommation électrique maximale 10W Consommation électrique au repos 7,5W (sans signal d'entrée) Consommation électrique en cas utilisation du port secondaire 22W Courant d'appel 1,7A (tension secteur 230V) Température d'utilisation 0°C – 40°C; humidité < 85 %, sans condensation Généralités Matériaux Châssis en acier, face avant en plastique Dimensions (L x H x P) 142 x 53 x 221,7mm (hauteur avec pieds en caoutchouc) Masse 1,0kg Accessoires livrés Plaques de montage pour les applications de montage en surface, borniers pour les connexions électriques, pieds en caoutchouc.

1. Les emballages peuvent être intégrés au circuit de recyclage par les voies de

déchets habituelles.

2. Veuillez trier les emballages conformément aux lois sur l'élimination des déchets

et aux décrets sur les matériaux recyclables en vigueur dans votre pays. Appareil :

1. Cet appareil est soumis à la directive européenne relative aux déchets d'équipements

électriques et électroniques (DEEE) dans sa version actuelle. Directive WEEE Waste Electrical and Electronical Equipment. Les appareils usagés et les piles ne doivent pas être jetés avec les ordures ménagères. L'appareil usagé ou les piles doivent être éliminés par une entreprise de recyclage agréée ou par un service de recyclage communal. Veuillez respecter la réglementation en vigueur dans votre pays !

2. Respectez toutes les lois sur l'élimination des déchets en vigueur dans votre pays.

3. En tant que client privé, vous pouvez obtenir des informations sur les possibilités

d'élimination respectueuses de l'environnement auprès du revendeur auprès duquel le produit a été acheté ou auprès des autorités régionales correspondantes. DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI48

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0. Vous trouverez nos conditions de garantie actuelles et la limitation de responsabilité sur: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. En cas de service, adressez-vous à votre partenaire commercial. CONFORMITÉ CE Par la présente, Adam Hall GmbH déclare que ce produit est conforme à la directive suivante (le cas échéant): R&TTE (1999/5/CE) ou RED (2014/53/UE) à partir de juin 2017. Directive basse tension (2014/35/EU) Directive EMV (2014/30/EU) RoHS (2011/65/EU) La déclaration de conformité complète peut être consultée sur le site www.adamhall.com. En outre, vous pouvez également la demander à l‘adresse [e-mail].

DÉCLARATION DE CONFORMITÉ EU

Les déclarations de conformité pour les produits couverts par les directives LVD, EMC et RoHS peuvent être demandées à l’adresse [e-mail]. Les déclarations de conformité pour les produits soumis à la directive RED, peuvent être obtenues à l’adresse www.adamhall.com/compliance/. Sous réserve de fautes d’impression et d’erreurs, ainsi que de modifications techniques ou autres ! ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH49 ESPAÑOL
