BEDIENUNGSANLEITUNG DIO 04 LD Systems

INFORMATIONEN ZU DIESER
BEDIENUNGSANLEITUNG 19
BESTIMMUNGSGEMÄSSER GEBRAUCH 19
BEGRIFFS- UND SYMBOLERKLÄRUNGEN 19
SICHERHEITSHINWEISE 20
HINWEISE FÜR INDOOR-INSTALLATIONSGERÄTE 23
LIEFERUMFANG 23
EINLEITUNG 23
ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 24
ANSCHLUSSBEISPIELE 26
KLEMMLEISTENANSCHLÜSSE 27
DANTE® CONTROLLER 28
UNTER- / AUFTISCHMONTAGE 29
PFLEGE, WARTUNG UND REPARATUR 29
ABMESSUNGEN 30
TECHNISCHE DATEN 31
ENTSORGUNG 32
HERSTELLERERKLÄRUNGEN 33

FRANCAIS

INFORMATIONS SUR CE MODE D'EMPLOI 34
UTILISATION RÉGLEMENTÉE 34
EXPLICATIONS DES TERMES ET DES SYMBOLES 34
CONSIGNES DE SÉCURITÉ 35
NOTES POUR L'ÉQUIPEMENT
D'INSTALLATION À L'INTÉRIEUR 38
CONTENU DU CARTON 38
INTRODUCTION 38
CONNECTEURS, UTILISATION ET INDICATEURS 39
EXEMPLES DE CONNEXION 41
CONNECTEURS EUROBLOCK (BORNIERS) 42
LOGICIEL DANTE® CONTROLLER 43
MONTAGE SOUS / SUR TABLE 44
ENTRETIEN, MAINTENANCE ET RÉPARATION 44
DIMENSIONS 45
CARACTÉRISTIQUES TECHNIQUES 46
MISE EN DÉCHETTERIE 47
DÉCLARATIONS DU FABRICANT 48

ESPAÑOL

+49 (0)6081 / 9419-0.

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können.

Mehr Informationen zu LD Systems finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

INFORMATIONEN ZU DIESER BEDIENUNGSANLEITUNG

• Lesen Sie vor Inbetriebnahme die Sicherheitshinweise und die gesamte Anleitung aufmerksam durch.
• Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.
• Bewahren Sie die Bedienungsanleitung immer in Reichweite auf.
• Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungs anleitung aus, da sie ein wesentlicher Bestandteil des Produkts ist.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Bei dem Produkt handelt es sich um ein Gerät für professionelle Audioinstallation! Das Produkt ist für den professionellen Einsatz im Bereich der Audioinstallation entwickelt worden und ist nicht für die Verwendung in Haushalten vorgesehen! Weiterhin ist dieses Produkt zur Installation durch qualifizierte Personen mit Fachkenntnissen, sowie zur Bedienung durch unterwiesene Personen vorgesehen! Die Benutzung des Produkts außerhalb der spezifizierten technischen Daten und Betriebsbedingungen gilt als nicht bestimmungsgemäß! Haftung für Schäden und Drittschäden an Personen und Sachen durch nicht bestimmungsgemäßen Gebrauch ist ausgeschlossen!

Das Produkt ist nicht geeignet für:

• Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis.
• Kinder (Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen).

BEGRIFFS- UND SYMBOLERKLÄRUNGEN

1. GEFAHR: Mit dem Wort GEFAHR, evtl. in Kombination mit einem Symbol, wird auf unmittelbar gefährliche Situationen oder Zustände für Leib und Leben hingewiesen.
2. WARNUNG: Mit dem Wort WARNUNG, evtl. in Kombination mit einem Symbol, wird auf potentiell gefährliche Situationen oder Zustände für Leib und Leben hingewiesen.
3. VORSICHT: Mit dem Wort VORSICHT, evtl. in Kombination mit einem Symbol, wird auf Situationen oder Zustände hingewiesen, die zu Verletzungen führen können.
4. ACHTUNG: Mit dem Wort ACHTUNG, evtl. in Kombination mit einem Symbol, wird auf Situationen oder Zustände hingewiesen, die zu Sach- und/oder Umweltschäden führen können.

Dieses Symbol kennzeichnet Gefahren, die einen elektrischen Schlag verursachen können.

Dieses Symbol kennzeichnet Gefahrenstellen oder gefährliche Situationen.

Dieses Symbol kennzeichnet Gefahren durch heiße Oberflächen.

Dieses Symbol kennzeichnet Gefahren durch hohe Lautstärken.

Dieses Symbol kennzeichnet ergänzende Informationen zur Bedienung des Produkts.

Dieses Symbol kennzeichnet ein Gerät, in dem sich keine vom Benutzer austauschbaren Teile befinden.

Dieses Symbol kennzeichnet ein Gerät, das nur in trockenen Räumen verwendet werden darf.

SICHERHEITSHINWEISE

GEFAHR:

1. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
2. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Spannungsversorgung. Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
3. Bei Geräten der Schutzklasse 1 muss der Schutzleiter korrekt angeschlossen werden. Unterbrechen Sie niemals den Schutzleiter. Geräte der Schutzklasse 2 haben keinen Schutzleiter.
4. Sorgen Sie dafür, dass spannungsführende Kabel nicht geknickt oder anderweitig mechanisch beschädigt werden.
5. Überbrücken Sie niemals die Gerätesicherung.

WARNUNG:

1. Das Gerät darf nicht in Betrieb genommen werden, wenn es offensichtliche Beschädigungen aufweist.
2. Das Gerät darf nur im spannungsfreien Zustand installiert werden.
3. Wenn das Netzkabel des Geräts beschädigt ist, darf das Gerät nicht in Betrieb genommen werden.
4. Fest angeschlossene Netzleitungen dürfen nur von einer qualifizierten Person ersetzt werden.

ACHTUNG:

1. Nehmen Sie das Gerät nicht in Betrieb, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Umgebungstemperatur erreicht hat.
2. Stellen Sie sicher, dass die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät erst an, wenn dieser korrekt eingestellt ist. Nutzen Sie nur geeignete Netzkabel.
3. Um das Gerät allpolig vom Netz zu trennen genügt es nicht, den Ein-/Aus-Schalter am Gerät zu betätigen.
4. Stellen Sie sicher, dass die eingesetzte Sicherung dem auf dem Gerät abgedruckten Typ entspricht.
5. Stellen Sie sicher, dass geeignete Maßnahmen gegen Überspannung (z.B. Blitzschlag) ergriffen wurden.
6. Beachten Sie den angegebenen maximalen Ausgangsstrom an Geräten mit Power Out Anschluss. Beachten Sie, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet.
7. Ersetzen Sie steckbare Netzleitungen nur durch Originalleitungen.

GEFAHR:

1. Erstickungsgefahr! Kunststoffbeutel und Kleinteile müssen außer Reichweite von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten aufbewahrt werden.
2. Gefahr durch Herabfallen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Verwenden Sie ausschließlich geeignete Stative bzw. Befestigungen (im Besonderen bei Festinstallationen). Stellen Sie sicher, dass Zubehör ordnungsgemäß installiert und gesichert ist. Achten Sie dabei darauf, dass geltende Sicherheitsbestimmungen eingehalten werden.

WARNUNG:

1. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
2. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
3. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
4. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
5. Beachten Sie unbedingt den angegebenen Mindestabstand zu normal entflammbaren Materialien! Sofern dieser nicht explizit ausgewiesen ist, beträgt der Mindest-abstand 0,3 m.

VORSICHT:

1. Bei beweglichen Bauteilen wie Montagebügeln, oder sonstigen beweglichen Bauteilen besteht die Möglichkeit sich zu klemmen.
2. Bei Geräten mit motorisch angetriebenen Bauteilen besteht Verletzungsgefahr durch die Bewegung des Gerätes. Plötzliche Gerätebewegungen können zu Schreckreaktionen führen.

ACHTUNG:

1. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärme-speichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
2. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen in der Nähe des Geräts.
3. Lüftungsöffnungen dürfen nicht abgedeckt und Lüfter nicht blockiert werden.
4. Nutzen Sie zum Transport die Originalverpackung oder vom Hersteller dafür vorgesehene Verpackungen.
5. Vermeiden Sie, dass Erschütterung oder Schläge auf das Gerät einwirken.
6. Beachten sie die IP-Schutzart, sowie die Umgebungsbedingungen wie Temperatur und Luftfeuchtigkeit entsprechend der Spezifizierung.
7. Geräte können stetig weiterentwickelt werden. Bei abweichenden Angaben zu Betriebsbedingungen, Leistung oder sonstigen Geräteeigenschaften zwischen Bedienungsanleitung und Gerätebeschriftung, hat immer die Angabe auf dem Gerät Priorität.
8. Das Gerät ist nicht für tropische Klimazonen und für den Betrieb oberhalb 2000 m über NN geeignet.

VORSICHT:

Das Anschließen von Signalkabeln kann zu erheblichen Störgeräuschen führen. Achten Sie darauf, dass am Ausgang angeschlossene Geräte bei Steckvorgängen stummgeschaltet sind. Andernfalls können Pegel von Störgeräuschen zu Schäden führen.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung.

Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die zu Gehörschäden führen können. Vermeiden Sie die Belastung durch hohe Lautstärken.

HINWEISE FÜR INDOOR-INSTALLATIONSGERÄTE

1. Geräte für Installationsanwendungen sind für den Dauerbetrieb ausgelegt.
2. Geräte für die Inneninstallation sind nicht witterungsbeständig.
3. Oberflächen sowie Kunststoffteile können auch bei Installationsgeräten, z.B. durch UV-Einstrahlung und Temperaturschwankungen altern. Dies führt i.d.R. nicht zu Funktionseinschränkungen.
4. Bei fest installierten Geräten ist mit der Ablagerung von Verunreinigungen, z.B. Staub, zu rechnen. Beachten Sie unbedingt die Pflegehinweise.
5. Sofern nicht auf dem Gerät explizit anders ausgewiesen, sind die Geräte für Montagehöhen kleiner 5 m vorgesehen.

LIEFERUMFANG

Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie sämtliches Verpackungsmaterial. Überprüfen Sie die Vollständigkeit und Unversehrtheit der Lieferung und benachrichtigen Sie Ihren Vertriebspartner bitte unverzüglich nach dem Kauf, falls die Lieferung nicht komplett oder beschädigt ist.

Im Lieferumfang des Produkts sind enthalten:

• 1 x DIO 04 Dante Break Out Box
• 1 Satz Klemmleisten
• 1 Satz Gummifüße (vormontiert)
• 1 Montageset für Auf- bzw. Untertischmontage
• Bedienungsanleitung

EINLEITUNG

Das DIO 04 aus der TICA® Serie ist ein Dante-Interface mit vier Ausgängen, das genau die Funktionen bietet, die Audio- und AV-Profis wirklich brauchen. Es verfügt über vier symmetrische Ausgängen zum Anschluss an analoge Audiogeräte, wie z.B. Leistungsverstärker. Signalanzeigen für jeden Kanal beschleunigen die Installation und Fehlersuche.

Die Stromversorgung erfolgt über einen PoE+ Netzwerk-Switch oder über das optionale, externe Netzteil. Da das Interface mit zwei Dante-Netzwerkanschlüssen ausgestattet ist, kannst du mehrere Dante-Geräte kaskadieren. Es funktioniert zudem als PoE+ Injektor: Wenn du das externe Netzteil verwendest, kannst du ein weiteres vernetztes Gerät in der Kette mit Strom versorgen.

Dank seiner kompakten Größe (142 x 53 x 221 mm) und der mitgelieferten Montageplatten kann das DIO 04 unauffällig hinter Bildschirmen oder unter Tischen installiert werden. Alternativ passt es auch in 1/3 19-Zoll-Racks. Verwende die optionale Rackwanne, um bis zu drei Produkte der TICA® Serie nebeneinander zu platzieren und so ein System zu erstellen, das genau deinen Anforderungen entspricht und nur wenig Platz im Rack benötigt.

Klemmleistenanschlüsse an den analogen Ausgängen erleichtern die Verkabelung erheblich. Es ist die perfekte Lösung für professionelle Techniker, die ein Interface zu Dante-Geräten benötigen. Kompatibel mit Dante Domain Manager und AES 67.

FEATURES

• Dante-Interface mit vier Ausgängen
- Verbinde Dante- mit Line-Level-Audiogeräten
• Klemmleisten-Anschlüsse für alle analogen Verbindungen
• Signalanzeigen auf jedem Kanal
- Betrieb über PoE oder eine externe Stromversorgung
- Kann als PoE-Injektor zur Stromversorgung eines anderen Netzwerkgeräts genutzt werden
• Ermöglicht die Kaskadierung von Dante-Geräten

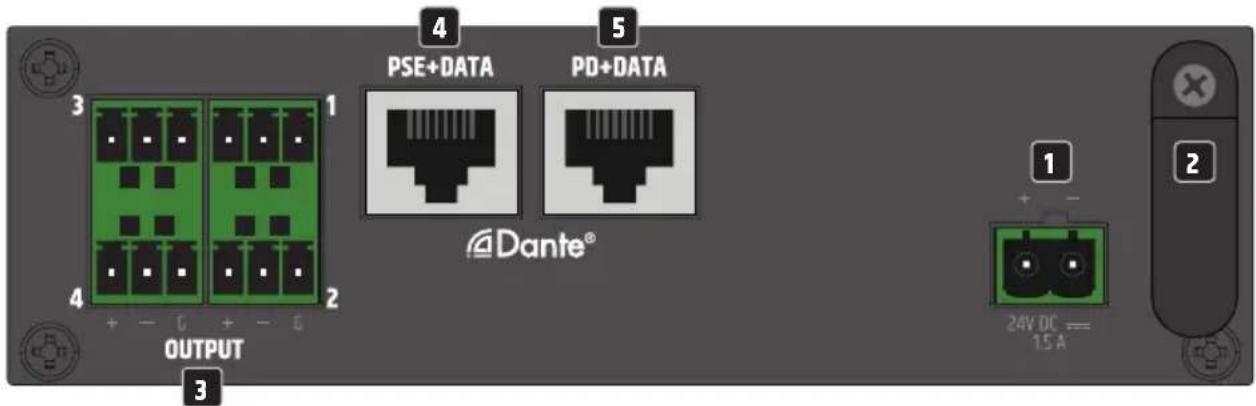

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

OUTPUT 3 4 PSE+DATA PD+DATA Dante® 1 24V DC = 1.5 A 2 4 5

1 KLEMMLEISTENANSCHLUSS ZUR SPANNUNGSVERSORGUNG

Klemmleistenanschluss zur Spannungsversorgung des Geräts. Um Schäden am Gerät zu vermeiden, verwenden Sie bitte ausschließlich das Original Netzteil (Netzteil optional erhältlich).

Alternative Spannungsversorgung: Ethernet Switch oder PoE-Injektor mit PoE+ (Power over Ethernet plus) oder besser.

2 ZUGENTLASTUNG

Nutzen Sie die Zugentlastung für das flexible Kabel des Netzteils, um den Klemmleistenanschluss für die Spannungsversorgung des Geräts und die Klemmleiste des Netzteils vor Beschädigung zu schützen und ein ungewolltes Herausziehen der Klemmleiste zu vermeiden.

3 OUTPUT 1 - 4

Analoge Audioausgänge mit symmetrischen Klemmleistenanschlüssen. Die Pole +, - und G sind für das symmetrische Ausgangssignal vorgesehen (für unsymmetrische Verkabelung geeignet). Klemmleisten sind im Lieferumfang enthalten. Wenn kein Audiosignal an den Line-Ausgängen OUTPUT 1 bis 4 anliegt, werden diese nach einiger Zeit automatisch stummgeschaltet. Wird ein Audiosignal erkannt, wird die Stummschaltung automatisch aufgehoben.

Dante®-Schnittstelle mit RJ45-Buchse zum Anbinden weiterer Dante®-Geräte an das Dante®-Netzwerk. Wenn die DIO 04 via externem Netzteil mit Spannung versorgt wird, kann eine weitere DIO 04 per PoE mit Spannung mitversorgt werden (siehe Anschlussbeispiel 2).

Dante®-Schnittstelle mit RJ45-Buchse zum Anschließen der DIO 04 an ein Dante®-Netzwerk. Die DIO 04 kann per PoE+ (Power over Ethernet plus) oder besser mit Spannung versorgt werden.

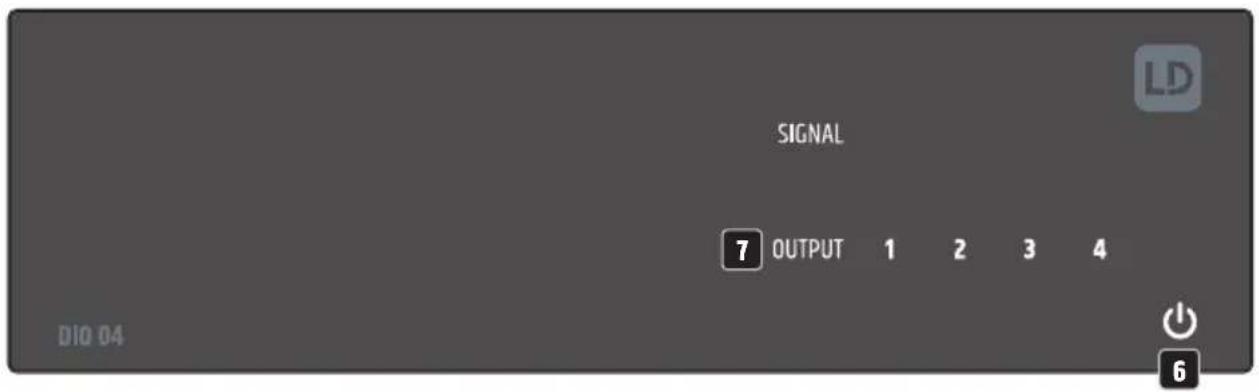

SIGNAL 7 OUTPUT 1 2 3 4 DIO 04 6

6 POWER-SYMBOL

Sobald die DIO 04 mit Spannung versorgt wird, beginnt der Startvorgang. Während des Startvorgangs blinkt das weiße Power-Symbol und die Line-Ausgänge OUTPUT 1 bis 4 sind stummgeschaltet. Wenn der Startvorgang nach wenigen Sekunden abgeschlossen ist, leuchtet das Symbol permanent und das Gerät ist betriebsbereit.

7 SIGNAL OUTPUT 1 - 4

Zweifarbig beleuchtete Ziffern 1 bis 4 für die Signalerkennung und Clip-Anzeige.

OUTPUT: Sobald ein Audiosignal mit ausreichendem Pegel an einem Ausgangskanal anliegt, leuchtet die entsprechende Ziffer weiß. Sobald eine der Ziffern rot leuchtet, wird die entsprechende Ausgangsstufe an der Verzerrungsgrenze betrieben. Reduzieren Sie in diesem Fall den Pegel am Zuspielgerät, so dass die Ziffer nicht mehr rot leuchtet.

LÜFTUNGSÖFFNUNGEN

Um Schäden am Gerät zu vermeiden, decken Sie die Lüftungsöffnungen auf den Seiten links und rechts und der Ober- und Unterseite nicht ab und sorgen dafür, dass Luft ungehindert zirkulieren kann. Das Verdecken der Lüftungsöffnungen auf der Ober- oder Unterseite des Gehäuses bei der Unter- oder Auftischmontage ist dabei unkritisch, da die Kühlung durch die Lüftungsöffnungen der verbleibenden Seiten ausreichend ist.

Tipp: Verwenden Sie für die Verkabelung von analogen Line-Eingängen und -Ausgängen vorzugsweise symmetrische Audiokabel.

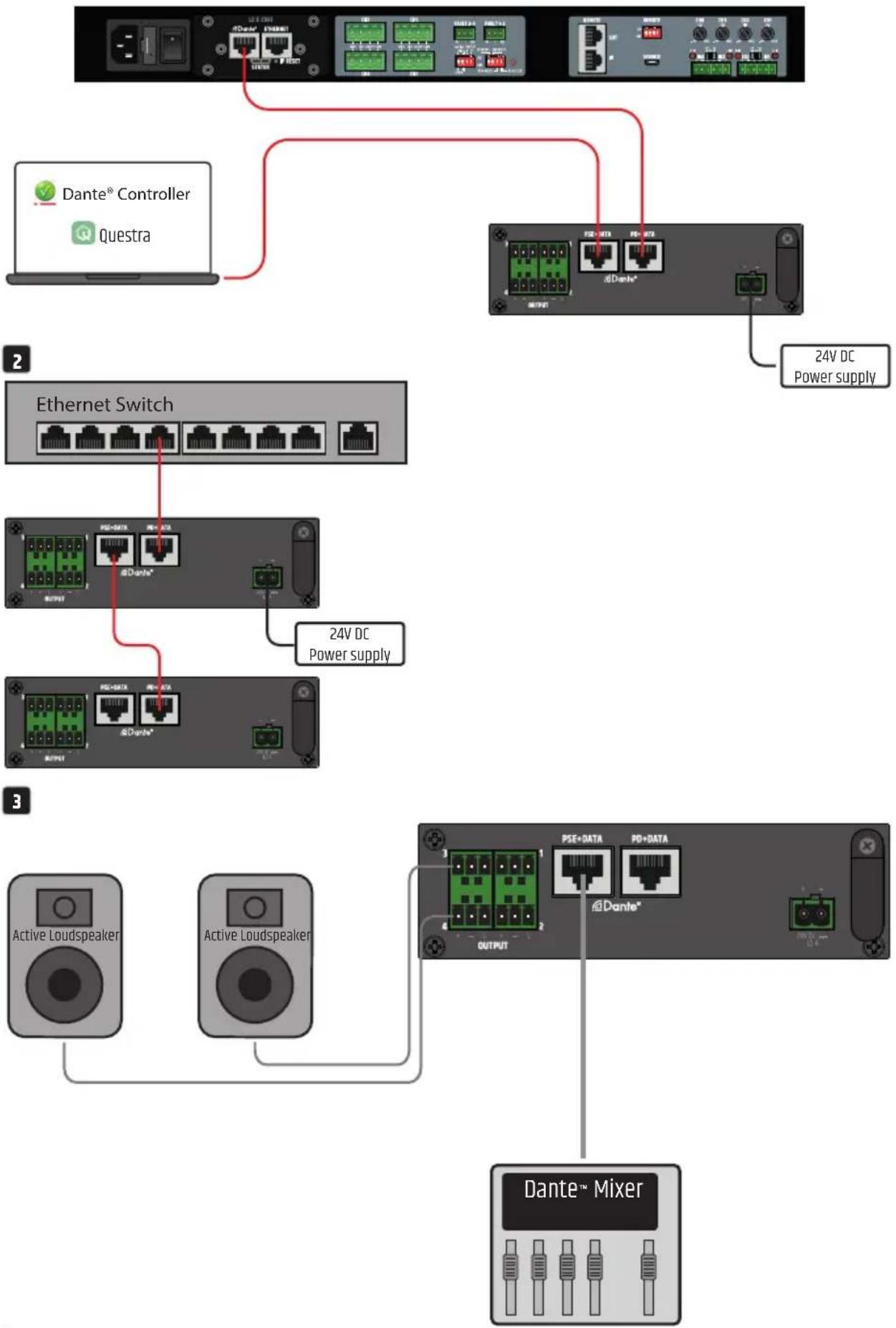

ANSCHLUSSBEISPIELE

1


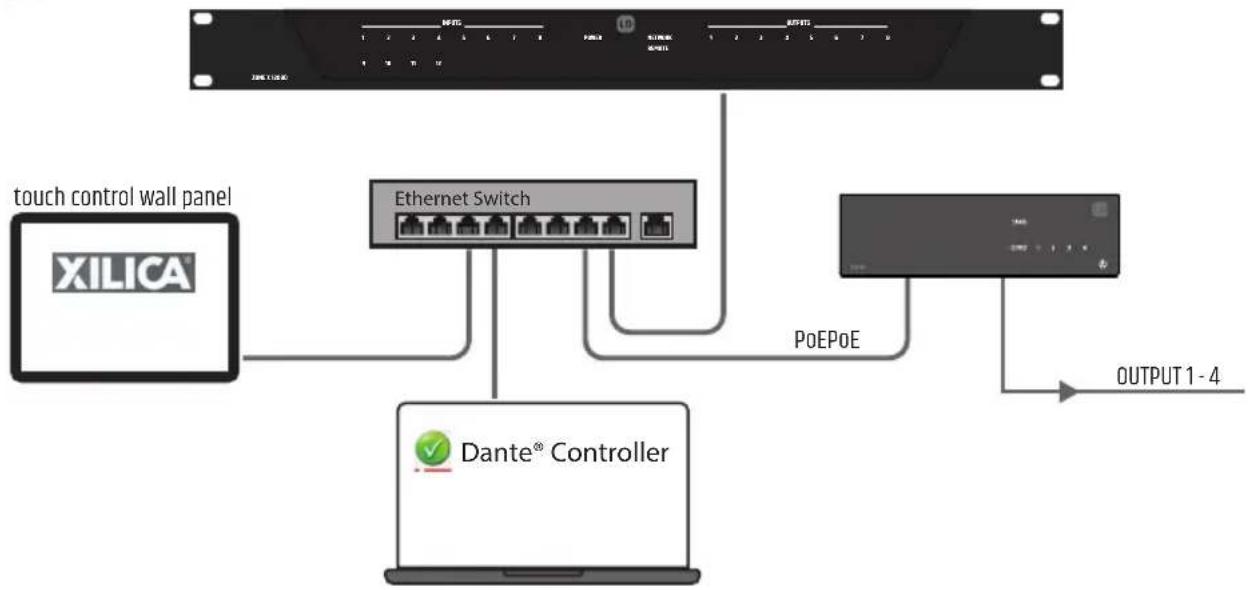

4


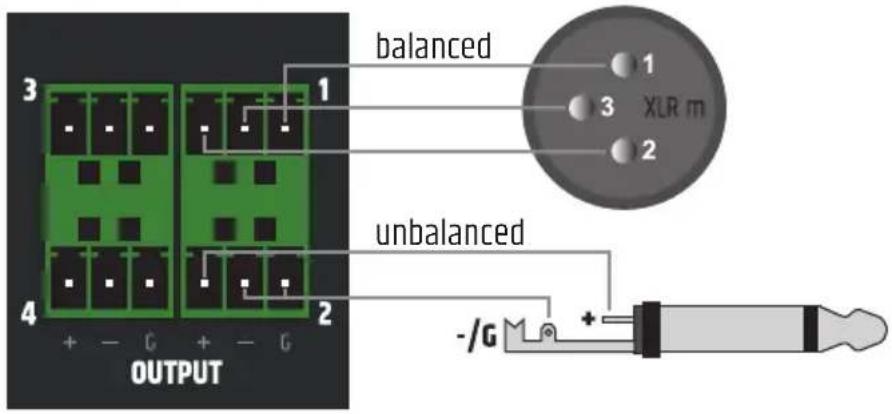

KLEMMLEISTENANSCHLÜSSE

Anschlüsse OUTPUT

Beachten Sie bei der Verdrahtung von Klemmleisten bitte die korrekte Zuordnung der Pole/Klemmen. Der Hersteller übernimmt keine Haftung für Schäden, die durch durch fehlerhafte Verdrahtung entstehen!

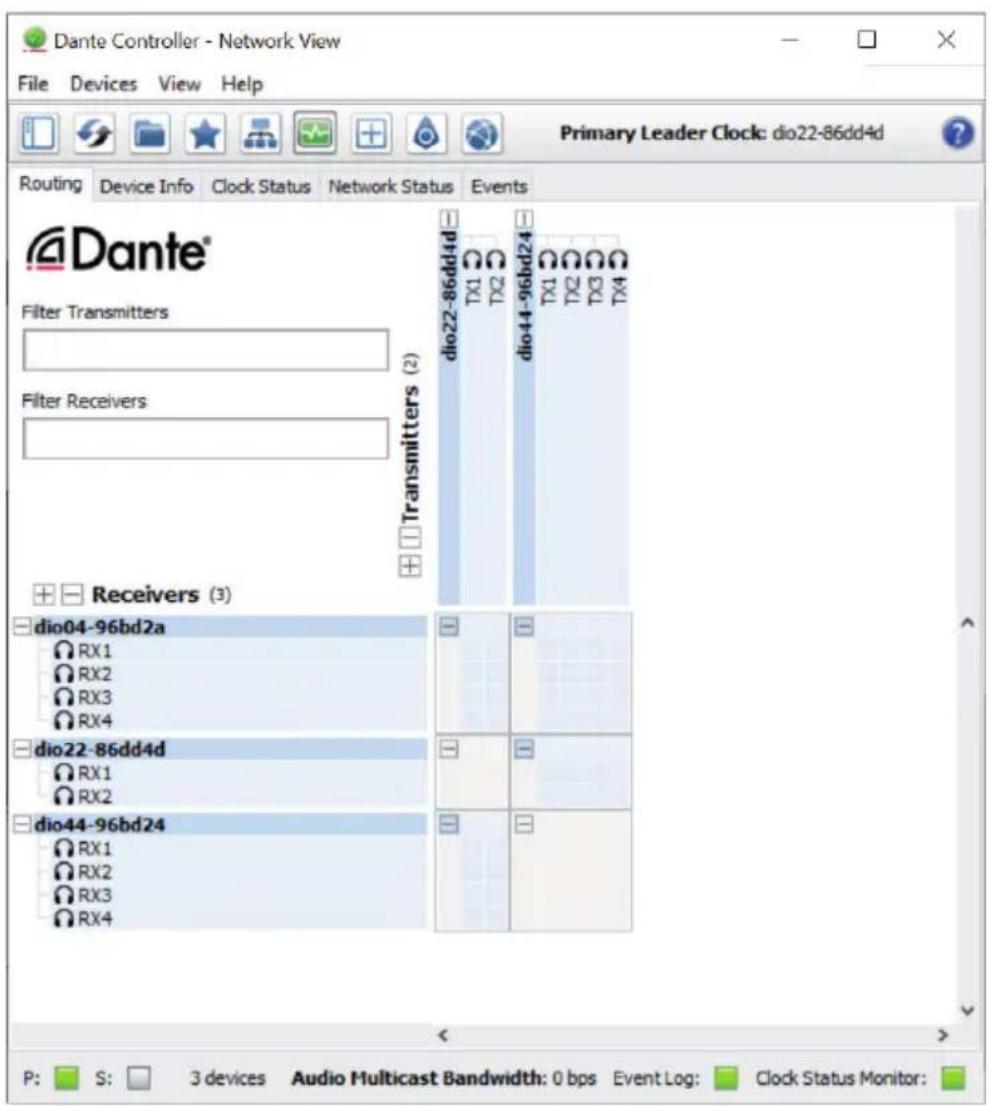

DANTE® CONTROLLER

Die Einrichtung eines Dante®-Netzwerks erfolgt mit Hilfe der frei verfügbaren Software DANTE® CONTROLLER. Laden Sie die Software von der Herstellerseite www.audinate.com herunter und installieren sie auf einem Computer. Verbinden Sie die Ethernet-Schnittstelle des Computers mit Hilfe eines Netzwerkkabels (Cat. 5e oder besser) mit einer Netzwerk-Schnittstelle und führen die Software Dante® Controller aus. Die Software verfügt über eine automatische Geräteerkennung. Signal-Routing erfolgt durch Mausklick und die Geräte- und Kanalbezeichnungen können individuell vom Nutzer bearbeitet werden. IP-Adresse, MAC-Adresse und weitere Informationen zu den Geräten im Dante®-Netzwerk können in der Software angezeigt werden.

Dante Controller - Network View File Devices View Help Primary Leader Clock: dio22-86dd4d Routing Device Info Clock Status Network Status Events Dante® Filter Transmitters Filter Receivers Transmitters (2) dio22-86dd4d TX1 TX2 dio44-96bd24 TX1 TX2 TX3 TX4 Receivers (3) dio04-96bd2a RX1 RX2 RX3 RX4 dio22-86dd4d RX1 RX2 dio44-96bd24 RX1 RX2 RX3 RX4 P: S: 3 devices Audio Multicast Bandwidth: 0 bps Event Log: Clock Status Monitor:

Ist die Konfiguration der Geräte im Dante®-Netzwerk abgeschlossen, kann die Software Dante® Controller geschlossen und der Computer vom Netzwerk getrennt werden. Die Einstellungen in den Geräten im Netzwerk bleiben erhalten.

Wenn die DIO 04 vom Dante®-Netzwerk getrennt wird, werden die Audioausgänge des Geräts stummgeschaltet und das Power-Symbol auf der Vorderseite beginnt zu blinken.

UNTER- / AUFTISCHMONTAGE

Für die Unter- bzw. Auftischmontage befinden sich auf der Ober- und Unterseite des Gehäuses je zwei Aussparungen mit wiederum je zwei M3 Gewindebohrungen. Schrauben Sie die beiden beiliegenden Montageplatten mittels der beiliegenden M3 Senkkopfschrauben an die Ober- bzw. Unterseite. Nun kann der Verstärker in der gewünschten Position befestigt werden (siehe Abbildung, Befestigungsschrauben nicht im Lieferumfang enthalten). Bei Auftischmontage müssen die vier Gummifüße zuvor demontiert werden.

PFLEGE, WARTUNG UND REPARATUR

Um die einwandfreie Funktion des Geräts auf Dauer zu gewährleisten, muss es regelmäßig gepflegt und bei Bedarf gewartet werden. Der Pflege- bzw. Wartungsbedarf steht in Abhängigkeit der Nutzungsintensität und -umgebung.

Wir empfehlen generell eine Sichtprüfung vor jeder Inbetriebnahme. Weiterhin empfehlen wir alle 500 Betriebsstunden, oder bei geringerer Nutzungsintensität spätestens nach Ablauf eines Jahres alle unten genannten und zutreffenden Pflegemaßnahmen durchzuführen. Bei Mängeln, die auf eine unzureichende Pflege zurückzuführen sind, kann es zu Einschränkungen der Garantieansprüche kommen.

PFLEGE (VOM ANWENDER DURCHFÜHRBAR)

WARNUNG! Vor jeglichen Pflegemaßnahmen müssen die Spannungsversorgung und sofern möglich sämtliche Geräteverbindungen getrennt werden.

HINWEIS! Unsachgemäße Pflege kann zu Beeinträchtigung des Gerätes führen bis hin zur Zerstörung.

1. Gehäuseoberflächen müssen mit einem sauberen, feuchten Tuch gereinigt werden. Dabei ist darauf zu achten, dass keine Feuchtigkeit in das Gerät eindringen kann.

2. Luft Ein- und Austrittsöffnungen müssen regelmäßig von Staub und Schmutz befreit werden. Im Fall des Einsatzes von Druckluft ist darauf zu achten, dass Beschädigungen am Gerät verhindert werden (z.B. müssen Lüfter für diesen Fall blockiert werden).

3. Leitungen und Steckkontakte sind regelmäßig zu reinigen und von Staub und Schmutz zu befreien.
4. Es dürfen generell keine Reinigungs-, Desinfektionsmittel oder Mittel mit schleifender Wirkung zur Pflege verwendet werden, andernfalls ist mit Beeinträchtigung der Oberflächenbeschaffenheit zu rechnen. Speziell durch Lösemittel, wie Alkohol, können Gehäusedichtungen in ihrer Funktion beeinträchtigt werden.
5. Geräte sind generell trocken zu lagern und vor Staub und Verschmutzung zu schützen.

WARTUNG UND REPARATUR (NUR DURCH FACHPERSONAL)

GEFAHR! Im Gerät befinden sich Spannungsführende Bauteile. Auch nach Trennung der Netzverbindung kann noch Restspannung im Gerät vorhanden sein, z.B. durch geladene Kondensatoren.

HINWEIS! Im Gerät befinden sich keine für den Anwender zu wartenden Baugruppen.

HINWEIS! Wartungs- und Reparaturmaßnahmen dürfen nur vom Hersteller autorisiertem Fachpersonal durchgeführt werden. Im Zweifel wenden Sie sich an den Hersteller.

HINWEIS! Unsachgemäß ausgeführte Wartungsarbeiten können den Gewährleistungsanspruch beeinträchtigen.

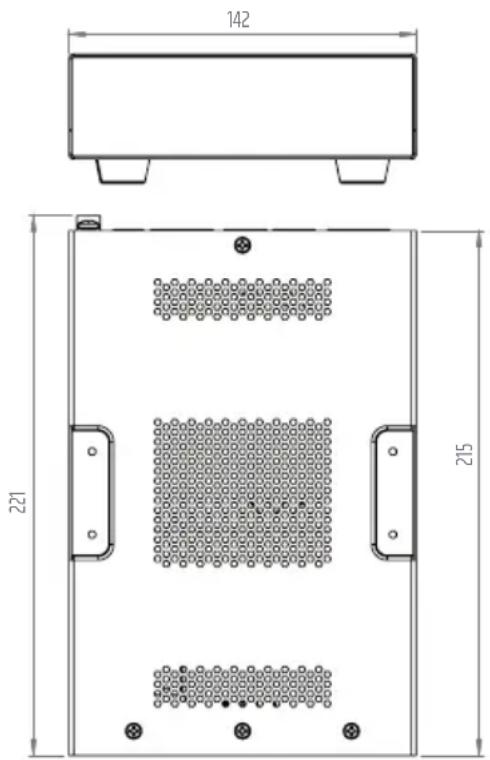

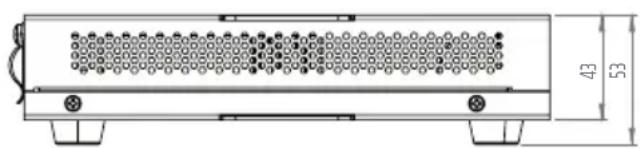

ABMESSUNGEN (mm)

142 221 215

Ausgangsart Symmetrischer Leitungspegel mit automatischer Stummschaltung bei Verlust des Dante/AES67-Signals

Kühlung Konvektion

Analoge Line Ausgänge
Anzahl Ausgangsanschlüsse 4

Anschluss 3-Pin Terminal Block (3,81 mm)

Max. Ausgangspegel 18 dBu

Intermodulationsverzerrungen (SMPTE)

< 0.005 % (-20 dBFS to 0 dBFS)

Leerlauf-Geräusch Besser als -92dBu

Dynamikbereich > 107 dB (0 dBFS, AES 17, CCIR-2k Weighting)

Frequenzbereich 15 Hz – 20 kHz (-0.5 dB)

Dante™ Spezifikationen

Audiokanäle

4 Ausgänge

Bit - Tiefe AD / DA Wandler 24 Bit

Samplerate

48 kHz

System Latenz Minimum 1ms

Anschluss DANTE

100 BASE-T RJ45

PoE ( Power over Ethernet )

Mindestanforderungen für PoE

PoE+ IEEE 802.3at

PSE+Data Kann 1 zusätzliches PD-Gerät versorgen

Stromversorgung

Eingangsspannung	24 V DC
Minimale Stromstärke	1.5 A
Stromversorgungsanschluss	Rastermaß 5,08 mm Klemmblock (2-pin)
Max. Leistungsaufnahme	10 W
Leistungsaufnahme (Leerlauf)	7.5 W (no signal input)
Stromverbrauch mit sekundärem Anschluss	22 W

Artikelnummer LDDI004

Netzeinschaltstrom 1.7 A @ 230 V AC

Betriebstemperatur (nicht 0°C - 40°C; < 85% humidity, non condensing kondensierend)

Allgemeine Daten

Material Kunststoff Frontblende, Stahl Gehäuse

Abmessungen (B x H x T) 142 x 53 x 221 mm (Höhe mit Gummifüßen)

Gewicht 1.0 kg

Zubehör (im Lieferumfang) Gummifüße, Klemmenblöcke für elektrische Anschlüsse, Montageplatten für die Oberflächenmontage

ENTSORGUNG

Verpackung:

1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden.
2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrem Land.

Gerät:

1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. WEEE-Richtlinie Waste Electrical and Electronical Equipment. Altgeräte und Batterien gehören nicht in den Hausmüll. Das Altgerät bzw. Batterien müssen über einen zugelassenen Entsorgungs-betrieb oder eine kommunale Entsorgungseinrichtung entsorgt werden. Bitte beachten Sie geltende Vorschriften in Ihrem Land!
2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] /

+49 (0)6081 / 9419-0.

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter:

Im Servicefall wenden Sie sich an Ihren Vertriebspartner.

CE-KONFORMITÄT

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgender Richtlinie entspricht (soweit zutreffend).

R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

Die vollständige Konformitätserklärung finden Sie unter www.adamhall.com.

Des Weiteren können Sie diese auch unter [e-mail] anfragen.

EU-KONFORMITÄTSERKLÄRUNG

Konformitätserklärungen für Produkte, die unter die LVD-, EMV- und RoHS Richtlinien fallen, können unter [e-mail] angefordert werden.

Konformitätserklärungen für Produkte, die der RED-Richtlinie unterliegen,

können unter www.adamhall.com/compliance/ abgerufen werden.

Druckfehler und Irrtümer, sowie technische oder sonstige Änderungen sind vorbehalten!

FRANCAIS

VOUS AVEZ FAIT LE BON CHOIX !

+49 (0)6081 / 9419-0.

+49 (0)6081 / 9419-0.

+49 (0)6081 / 9419-0.

+49 (0)6081 / 9419-0.
