MANUALE UTENTE DIO 04 LD Systems

INFORMAZIONI SU QUESTE ISTRUZIONI PER L'USO 78

UTILIZZO IN CONFORMITÀ ALLE NORMATIVE 78

SPIEGAZIONI DI TERMINI E SIMBOLI 78

ISTRUZIONI DI SICUREZZA 79

NOTE PER LE APPARECCHIATURE

DI INSTALLAZIONE ALL'INTERNO 81

CONTENUTO DELL'IMBALLAGGIO 82

INTRODUZIONE 82

CONNESSIONI, ELEMENTI DI COMANDO E

DI VISUALIZZAZIONE 83

ESEMPI DI CONNESSIONE 85

COLLEGAMENTI DELLA MORSETTIERA 86

DANTE ^® CONTROLLER 87

MONTAGGIO SOTTO/SU TAVOLO 88

CURA, MANUTENZIONE E RIPARAZIONE 88

DIMENSIONI 89

DATI TECNICI 90

SMALTIMENTO 91

DICHIARAZIONI DEL PRODUTTORE 92

ENGLISH

Questa unità è stata progettata e prodotta secondo standard di alta qualità per garantire un funzionamento senza problemi per molti anni. Questo è ciò che LD Systems rappresenta con il suo nome e la sua pluriennale esperienza come produttore di prodotti audio di alta qualità. Leggere attentamente le presenti istruzioni per l'uso in modo da poter sfruttare al meglio il nuovo prodotto LD Systems.

Ulteriori informazioni su LD Systems sono disponibili sul nostro sito web WWW.LD-SYSTEMS.COM

INFORMAZIONI SU QUESTE ISTRUZIONI PER L'USO

• Prima della messa in funzione, leggere attentamente le istruzioni di sicurezza e l'intero manuale.
• Osservare le avvertenze riportate sull'apparecchio e nelle istruzioni per l'uso.
• Tenere sempre a portata di mano le istruzioni per l'uso.
• In caso di vendita o cessione dell'apparecchio, assicurarsi di consegnare anche le presenti istruzioni per l'uso, in quanto costituiscono una parte essenziale del prodotto.

UTILIZZO IN CONFORMITÀ ALLE NORMATIVE

Il prodotto è un dispositivo per l'installazione audio professionale!
Il prodotto è stato sviluppato per l'uso professionale nel campo dell'installazione audio e non è destinato all'uso domestico!
Inoltre, questo prodotto è destinato all'installazione da parte di persone qualificate con conoscenze specifiche e all'uso da parte di persone istruite!
L'uso del prodotto al di fuori dei dati tecnici e delle condizioni operative specificate è considerato un uso improprio!
È esclusa la responsabilità per danni a persone e cose dovuti a un uso improprio!
Il prodotto non è adatto a:
- Persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza.
- Bambini (i bambini devono essere istruiti a non giocare con l'apparecchio)

SPIEGAZIONI DI TERMINI E SIMBOLI

1. PERICOLO : la parola PERICOLO, eventualmente in combinazione con un simbolo, indica immediatamente situazioni o condizioni pericolose per la vita e l'incolumità delle persone.
2. AVVERTENZA : la parola AVVERTENZA, eventualmente abbinata a un simbolo, indica situazioni o condizioni potenzialmente pericolose per la vita e l'incolumità delle persone.
3. ATTENZIONE : la parola ATTENZIONE, eventualmente abbinata a un simbolo, viene utilizzata per indicare situazioni o condizioni che possono provocare lesioni.
4. ATTENZIONE : la parola ATTENZIONE, eventualmente abbinata a un simbolo, viene utilizzata per indicare situazioni o condizioni che possono causare danni a cose e/o all'ambiente.

Questo simbolo indica i pericoli che possono causare scosse elettriche.

Questo simbolo indica punti di pericolo o situazioni pericolose.

Questo simbolo indica i pericoli dovuti alle superfici calde.

Questo simbolo indica i pericoli dovuti a livelli di volume elevati.

Questo simbolo indica informazioni supplementari sul funzionamento del prodotto.

Questo simbolo indica un'unità che non contiene parti sostituibili dall'utente.

Questo simbolo indica un'apparecchiatura elettrica progettata principalmente per l'uso in interni.

ISTRUZIONI DI SICUREZZA

PERICOLO:

1. Non aprire o modificare l'unità.
2. Se l'apparecchio non funziona più correttamente, se liquidi o oggetti sono penetrati all'interno dell'apparecchio o se l'apparecchio è stato danneggiato in qualsiasi altro modo, spegnerlo immediatamente e scollegarlo dall'alimentazione. Questo apparecchio può essere riparato solo da personale specializzato autorizzato.
3. Per le unità di classe di protezione 1, il conduttore di terra deve essere collegato correttamente. Non interrompere mai il conduttore di protezione. I dispositivi della classe di protezione 2 non dispongono di un conduttore di terra di protezione.
4. Assicurarsi che i cavi sotto tensione non siano attorcigliati o danneggiati meccanicamente in altro modo.
5. Non escludere mai il fusibile dell'apparecchio.

ATTENZIONE:

1. L'apparecchio non deve essere messo in funzione se presenta danni evidenti.
2. L'unità può essere installata solo in stato di assenza di tensione.
3. Se il cavo di alimentazione dell'apparecchio è danneggiato, non mettere in funzione l'apparecchio.
4. I cavi di rete collegati in modo permanente possono essere sostituiti solo da personale qualificato.

ATTENZIONE:

1. Non mettere in funzione l'unità se è stata esposta a forti sbalzi di temperatura (ad esempio, dopo il trasporto). L'umidità e la condensa potrebbero danneggiare l'unità. Non accendere l'unità finché non ha raggiunto la temperatura ambiente.
2. Assicurarsi che la tensione e la frequenza della rete di alimentazione corrispondano ai valori indicati sull'apparecchio. Se l'unità è dotata di un selettore di tensione, non collegare l'unità finché non è impostata correttamente. Utilizzare esclusivamente cavi di rete idonei.
3. Per scollegare l'apparecchio dalla rete elettrica in tutti i poli, non è sufficiente premere l'interruttore di accensione/spegnimento dell'apparecchio.
4. Assicurarsi che il fusibile utilizzato corrisponda al tipo stampato sull'unità.
5. Assicurarsi che siano state adottate misure adeguate contro le sovratensioni (ad es. fulmini).
6. Rispettare la corrente di uscita massima specificata per le unità con collegamento Power Out. Assicurarsi che l'assorbimento totale di corrente di tutte le unità collegate non superi il valore specificato.
7. Sostituire i cavi di rete collegabili solo con quelli originali.

PERICOLO:

1. Pericolo di soffocamento! I sacchetti di plastica e le piccole parti devono essere tenuti fuori dalla portata di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali.
2. Pericolo di caduta! Assicurarsi che l'unità sia installata in modo sicuro e non possa cadere. Usare solo supporti o supporti adeguati (soprattutto per le installazioni permanenti). Assicurarsi che gli accessori siano installati e fissati correttamente. Assicurarsi che vengano rispettate le norme di sicurezza applicabili.

ATTENZIONE:

1. Utilizzare l'apparecchio solo nel modo previsto.
2. Utilizzare l'apparecchio solo con gli accessori raccomandati e previsti dal produttore.
3. Durante l'installazione, rispettare le norme di sicurezza vigenti nel proprio Paese.
4. Dopo aver collegato l'unità, controllare tutti i percorsi dei cavi per evitare danni o incidenti, ad esempio per il rischio di inciampare.
5. Rispettare la distanza minima specificata dai materiali normalmente infiammabili! Se non è esplicitamente indicato, la distanza minima è di 0,3 m.

ATTENZIONE:

1. Nel caso di componenti mobili, come le staffe di montaggio o altri componenti mobili, esiste la possibilità di incepparsi.
2. Nel caso di unità con componenti a motore, esiste il rischio di lesioni dovute al movimento dell'unità. I movimenti improvvisi dell'apparecchiatura possono provocare reazioni di spavento.

ATTENZIONE:

1. Non installare o far funzionare l'apparecchio in prossimità di radiatori, bocchette di calore, stufe o altre fonti di calore. Assicurarsi sempre che l'unità sia installata in modo da essere sufficientemente raffreddata e da non surriscaldarsi.
2. Non collocare fonti di accensione come candele accese vicino all'apparecchio.
3. Le aperture di ventilazione non devono essere coperte e le ventole non devono essere bloccate.
4. Per il trasporto, utilizzare l'imballaggio originale o quello fornito dal produttore.
5. Evitare urti o colpi all'unità.
6. Rispettare la classe di protezione IP e le condizioni ambientali, quali temperatura e umidità, secondo le specifiche.
7. I dispositivi possono essere costantemente sviluppati. In caso di discrepanze tra le istruzioni per l'uso e l'etichetta dell'apparecchio per quanto riguarda le condizioni di funzionamento, le prestazioni o altre caratteristiche dell'apparecchio, le informazioni sull'apparecchio hanno sempre la precedenza.
8. L'unità non è adatta ai climi tropicali e al funzionamento al di sopra dei 2000 m di altitudine.

ATTENZIONE:

Il collegamento dei cavi di segnale può causare un notevole rumore. Assicurarsi che i dispositivi collegati all'uscita siano silenziosi quando sono collegati. In caso contrario, i livelli di rumore possono causare danni.

ATTENZIONE AI PRODOTTI AUDIO AD ALTO VOLUME!

Questa unità è destinata all'uso professionale.

Il funzionamento commerciale di questo apparecchio è soggetto alle normative e alle linee guida nazionali applicabili per la prevenzione degli incidenti.

Danni all'udito dovuti al volume elevato e all'esposizione continua: l'uso di questo prodotto può generare livelli di pressione sonora (SPL) elevati che possono causare danni all'udito. Evitare l'esposizione a volumi elevati.

NOTE PER LE APPARECCHIATURE DI INSTALLAZIONE ALL'INTERNO

1. Le unità per applicazioni di installazione sono progettate per il funzionamento continuo.
2. Le unità per installazione interna non sono resistenti alle intemperie.
3. Anche le superfici e le parti in plastica delle apparecchiature di installazione possono invecchiare, ad esempio a causa dei raggi UV e delle variazioni di temperatura. In genere, ciò non comporta limitazioni funzionali.
4. In caso di installazione permanente, è prevedibile il deposito di impurità, ad esempio polvere. Osservare le istruzioni per la manutenzione.
5. A meno che non sia esplicitamente indicato diversamente sull'unità, le unità sono destinate ad altezze di installazione inferiori a 5 m.

CONTENUTO DELL'IMBALLAGGIO

Estrarre il prodotto dalla confezione ed eliminare tutto il materiale di imballaggio. Controllare che la consegna sia completa e intatta, e informare il partner di distribuzione immediatamente dopo l'acquisto se non è completa o è danneggiata.

La confezione comprende:

• 1 breakout box Dante DIO 04
- 1 set di morsettiere
- 1 set di piedini in gomma (preassemblati)
- 1 set di montaggio per installazione sopra o sotto tavolo
- Manuale di istruzioni

INTRODUZIONE

DIO 04 è un'interfaccia Dante a quattro uscite della serie TICA®. Offre funzionalità davvero indispensabili per chi opera a livello professionale in ambito audio e AV. Le quattro uscite bilanciate ne consentono il collegamento a qualsiasi dispositivo audio analogico, come i finali di potenza. Le spie di presenza del segnale su ogni canale rendono veloce eseguire l'installazione e individuare i guasti.

Per l'alimentazione si può utilizzare qualsiasi switch di rete PoE+ oppure l'alimentatore esterno opzionale. Le due porte Dante in rete permettono di collegare i dispositivi a margherita. Funge anche da iniettore PoE+: se viene utilizzato l'alimentatore esterno, è possibile alimentare un ulteriore dispositivo collegato in rete nella catena.

Il formato ridotto (106 x 44 x 222 mm) e le piastre di montaggio fornite in dotazione ne consentono l'installazione a scomparsa, ad esempio dietro gli schermi o sotto i tavoli oppure l'alloggiamento in 1/3 di rack da 19". Con il vassoio rack opzionale si possono affiancare fino a tre prodotti della serie TICA® DIO e realizzare un sistema a misura delle proprie esigenze con uno spazio rack minimo.

Le connessioni a morsettiera sulle uscite analogiche facilitano il cablaggio.

La soluzione perfetta per installatori professionisti che vogliono collegarsi alle apparecchiature Dante. Compatibile con Dante Domain Manager e AES 67.

CARATTERISTICHE

• Interfaccia Dante a quattro uscite
- Collega Dante a un'apparecchiatura audio a livello di linea
- Morsettiere per tutti i collegamenti analogici
- Indicatori di segnale su ogni canale
- PoE o alimentatore esterno
- Utilizzabile come iniettore PoE per alimentare un altro dispositivo collegato in rete
- Consente il collegamento a margherita di dispositivi Dante

CONNESSIONI, ELEMENTI DI COMANDO E DI VISUALIZZAZIONE

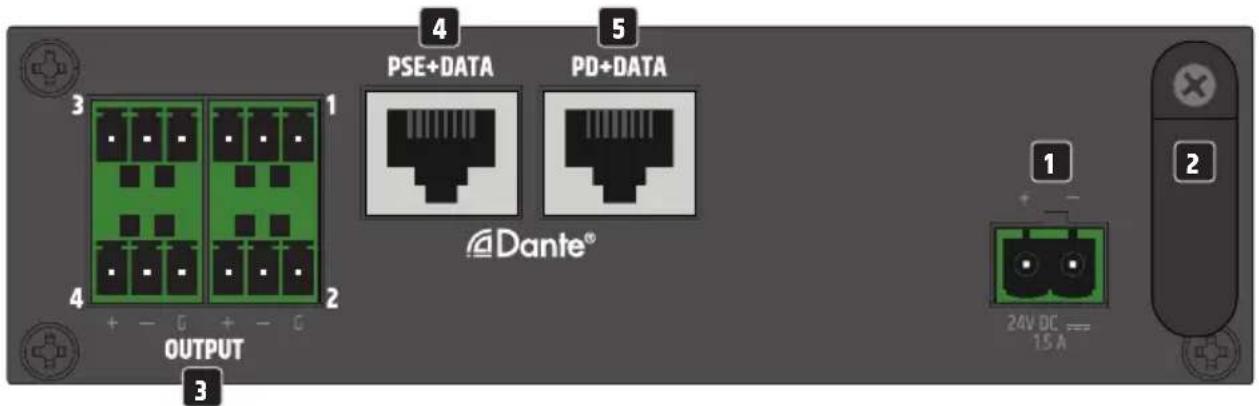

OUTPUT 3 4 PSE+DATA PD+DATA Dante® 1 24V DC —— 15 A

1 COLLEGAMENTO A MORSETTIERA PER ALIMENTAZIONE

Collegamento a morsettiera per alimentazione del dispositivo. Per evitare di danneggiare il dispositivo, utilizzare solo l'alimentatore originale (alimentatore disponibile come optional).

Fonte di alimentazione alternativa: Switch Ethernet o iniettore PoE con PoE+ (Power over Ethernet plus) o migliore.

2 RILASCIO ANTISTRAPPO

Utilizzare il rilascio antistrappo del cavo flessibile dell'alimentatore per proteggere dai danni il connettore della morsettiera dell'alimentazione del dispositivo e la morsettiera di alimentazione e per evitare che la morsettiera venga estratta involontariamente.

3 OUTPUT 1 - 4

Uscite audio analogiche con connessioni bilanciate a morsettiera. I poli +, - e G servono per il segnale di uscita bilanciato (adatto al cablaggio non bilanciato). Le morsettiere sono incluse nella confezione. In assenza di segnale audio sulle uscite di linea OUTPUT da 1 a 4, dopo un certo tempo queste vengono silenziate automaticamente. Se viene rilevato un segnale audio, la funzione "Mute" si disattiva automaticamente.

4 PSE+DATA (Power Sourcing Equipment, apparecchiature di approvvigionamento energetico)

Interfaccia Dante® con presa RJ45 per collegare altri dispositivi Dante® alla rete Dante®. Se DIO 04 è alimentato tramite un alimentatore esterno, è possibile alimentare un altro DIO 04 mediante PoE (vedere l'esempio di collegamento 2).

5 PD+DATA (Powered Device, dispositivo alimentato)

Interfaccia Dante® con presa RJ45 per collegare DIO 04 a una rete Dante®. Il DIO 04 può essere alimentato tramite PoE+ (Power over Ethernet plus) o meglio.

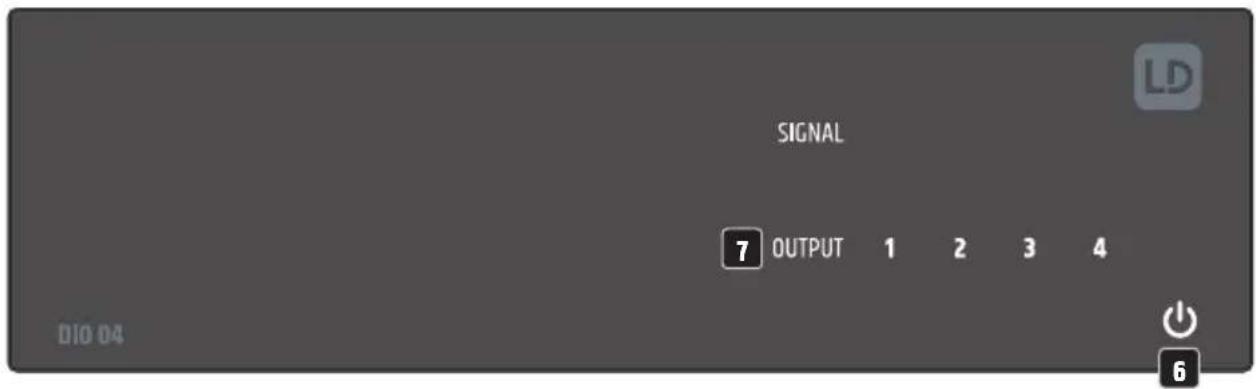

SIGNAL 7 OUTPUT 1 2 3 4 DIO 04 6

6 SIMBOLO DELL'ALIMENTAZIONE

Non appena il DIO 04 è collegato alla tensione, parte il processo di avviamento. Durante il processo di avvio, il simbolo bianco dell'alimentazione lampeggia e le uscite di linea OUTPUT da 1 a 4 sono silenziate. Qualche secondo dopo che il processo di avvio si è concluso, il simbolo rimane acceso e il dispositivo è pronto per funzionare.

7 SIGNAL OUTPUT 1 - 4

Numeri da 1 a 4 illuminati in due colori per il rilevamento del segnale e la visualizzazione clip. USCITA: non appena su un canale di uscita è presente un segnale audio di livello sufficiente, il numero corrispondente a si illumina di bianco. Quando uno dei numeri s'illumina di colore rosso, lo stadio di uscita corrispondente funziona al limite di distorsione. In questo caso, ridurre il livello sul lettore sorgente in modo che il numero non sia più rosso.

BOCCHE DI VENTILAZIONE

Per evitare di danneggiare il dispositivo, non coprire le bocche di ventilazione sui lati destro e sinistro e sulla parte superiore e inferiore del dispositivo, per assicurarsi che l'aria possa circolare liberamente. Coprire le aperture di ventilazione sulla parte superiore o inferiore dell'involucro quando lo si monta sotto o sopra un tavolo non è fondamentale, in quanto il raffreddamento fornito dalle aperture di ventilazione sui lati restanti è sufficiente.

Suggerimento: per cablare gli ingressi e le uscite di linea analogici, sono preferibili cavi audio bilanciati.

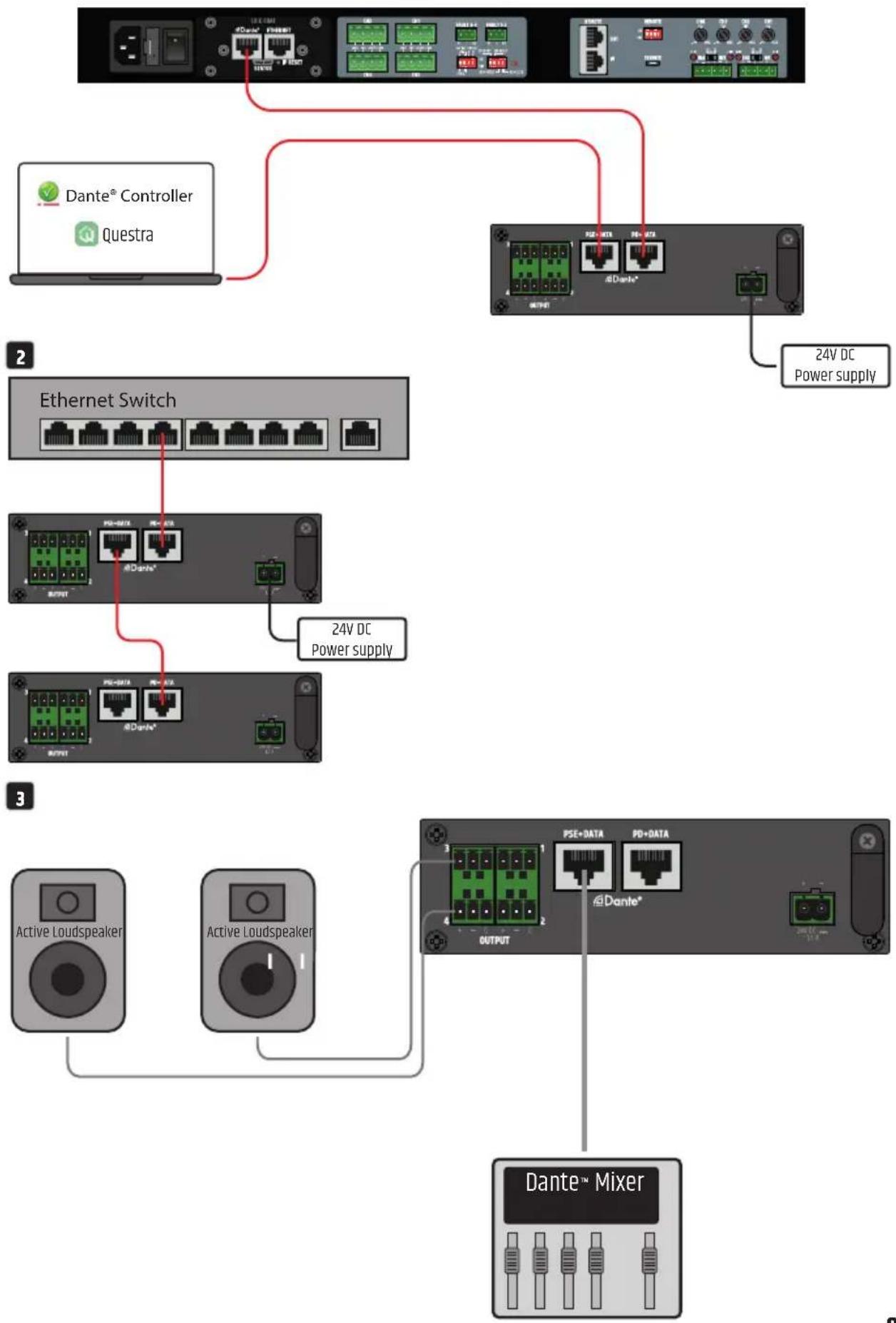

ESEMPI DI CONNESSIONE

1


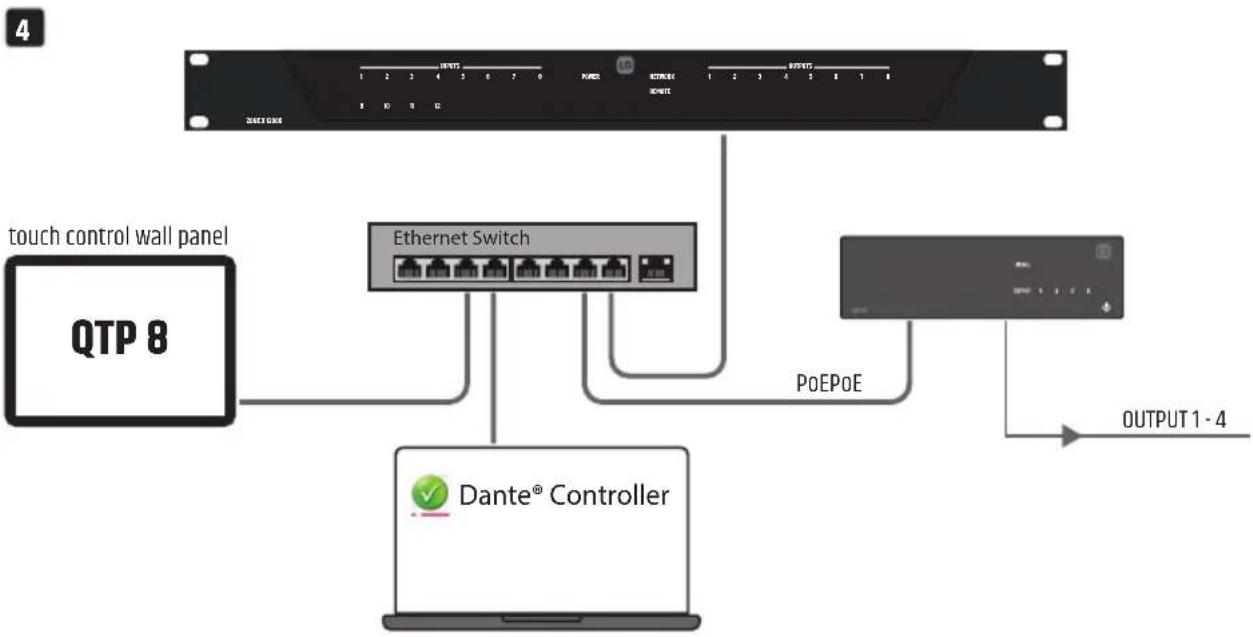


COLLEGAMENTI DELLA MORSETTIERA

Nel cablare i blocchetti terminali, rispettare la corretta assegnazione dei poli/connettori. Il produttore non si assume alcuna responsabilità per i danni causati da cablaggio difettoso!

DANTE® CONTROLLER

Una rete Dante® si configura con il software DANTE® CONTROLLER, disponibile gratuitamente. Scaricare il software dal sito web del produttore www.audinate.com e installarlo su un computer. Collegare l'interfaccia Ethernet del computer a un'interfaccia di rete utilizzando un cavo di rete (categoria 5e o superiore) e avviare il software Dante® Controller. Il software dispone di una funzione per il rilevamento automatico del dispositivo. Per instradare il segnale, fare clic con il mouse; le denominazioni del dispositivo e dei canali possono essere modificate individualmente dall'utente. L'indirizzo IP, l'indirizzo MAC e altre informazioni sui dispositivi della rete Dante® possono essere visualizzati nel software.

Dante Controller - Network View File Devices View Help Primary Leader Clock: dio22-86dd4d Routing Device Info Clock Status Network Status Events Dante® Filter Transmitters Transmitters (2) Filter Receivers dio22-86dd4d TX1 TX2 dio44-96bd24 TX1 TX2 TX3 TX4 dio04-96bd2a RX1 RX2 RX3 RX4 dio22-86dd4d RX1 RX2 dio44-96bd24 RX1 RX2 RX3 RX4 P: S: 3 devices Audio Multicast Bandwidth: 0 bps Event Log: Clock Status Monitor:

Una volta completata la configurazione dei dispositivi sulla rete Dante ^® , è possibile chiudere il software Dante ^® Controller e staccare il computer dalla rete. Le impostazioni dei dispositivi in rete permangono.

Quando il DIO 04 viene scollegato dalla rete Dante®, le uscite audio del dispositivo vengono silenziate e l'icona di accensione sul pannello frontale inizia a lampeggiare.

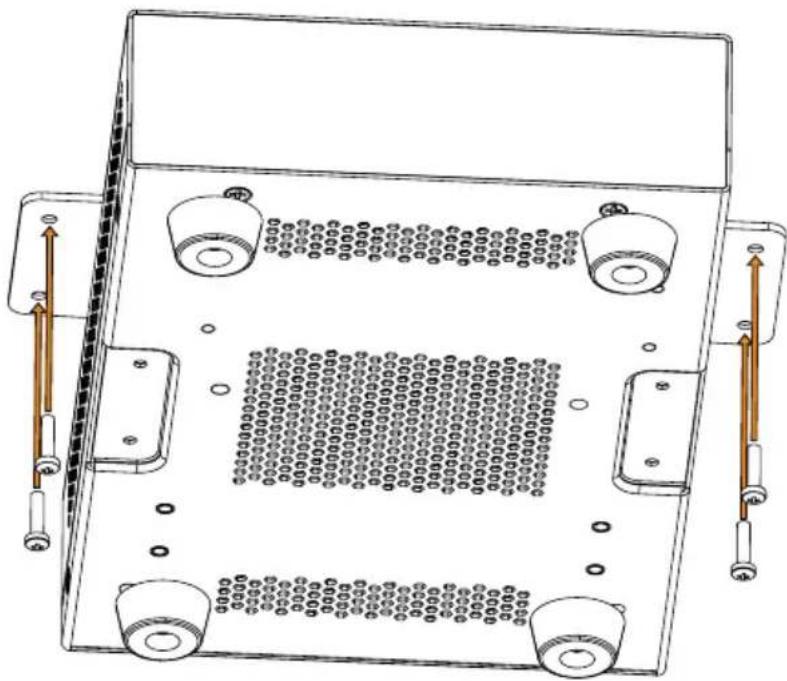

MONTAGGIO SOTTO/SU TAVOLO

Sulla parte superiore e inferiore dell'alloggiamento sono presenti due rientranze, ciascuna con due fori filettati M3, utilizzate per il montaggio sotto o sopra tavolo. Con le viti svasate M3 in dotazione, avvitare sull'alloggiamento (sopra o sotto) le due piastre di montaggio in dotazione. Ora il finale di potenza può essere fissato nella posizione desiderata (v. illustrazione. Viti di fissaggio non incluse). Per il montaggio su piano, occorre prima togliere i quattro piedini in gomma.

CURA, MANUTENZIONE E RIPARAZIONE

Per garantire il corretto funzionamento dell'unità a lungo termine, è necessario sottoporla a manutenzione regolare e a interventi di assistenza come richiesto. La necessità di cura e manutenzione dipende dall'intensità d'uso e dall'ambiente.

In genere si consiglia un'ispezione visiva prima di ogni messa in funzione. Inoltre, si consiglia di eseguire tutte le misure di manutenzione elencate di seguito ogni 500 ore di funzionamento o, in caso di uso meno intensivo, al massimo dopo un anno. I difetti causati da una cura insufficiente possono comportare la limitazione dei diritti di garanzia.

CURA (PUÒ ESSERE EFFETTUATA DALL'UTENTE)

ATTENZIONE! Prima di effettuare qualsiasi intervento di manutenzione, scollegare l'alimentazione e, se possibile, tutti i collegamenti all'unità.

NOTA! Una cura impropria può causare il danneggiamento o addirittura la distruzione dell'unità.

1. Le superfici dell'alloggiamento devono essere pulite con un panno pulito e umido. Assicurarsi che l'umidità non penetri nell'unità.

2. Le entrate e le uscite dell'aria devono essere pulite regolarmente da polvere e sporcizia. Se si utilizza l'aria compressa, assicurarsi di evitare danni all'unità (ad esempio, in questo caso le ventole devono essere bloccate).

3. I cavi e i contatti della spina devono essere puliti regolarmente e liberati da polvere e sporcizia.

4. In generale, per la manutenzione non si possono usare detergenti, disinfettanti o agenti con effetto abrasivo, altrimenti si rischia di compromettere la finitura della superficie. Soprattutto i solventi, come l'alcol, possono compromettere il funzionamento delle guarnizioni dell'alloggiamento.
5. Le unità devono essere conservate in un luogo asciutto e protetto da polvere e sporcizia.

MANUTENZIONE E RIPARAZIONE (SOLO DA PARTE DI PERSONALE QUALIFICATO)

PERICOLO! Nell'unità sono presenti componenti sotto tensione. Anche dopo la disconnessione dalla rete, nell'apparecchio può essere presente una tensione residua, ad esempio a causa di condensatori carichi.

NOTA! Non ci sono gruppi nell'unità che richiedono manutenzione da parte dell'utente.

NOTA! Gli interventi di manutenzione e riparazione devono essere eseguiti esclusivamente da personale specializzato autorizzato dal produttore. In caso di dubbio, contattare il produttore.

NOTA! Gli interventi di manutenzione eseguiti in modo improprio possono compromettere il diritto alla garanzia.

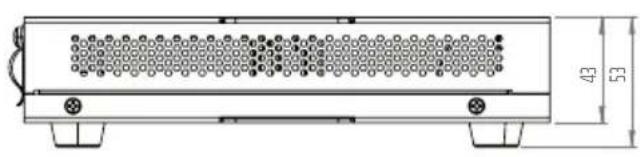

DIMENSIONI (mm)

142 221 215

Codice articolo LDDI004

Tipologia di prodotto Interfaccia Dante I/0 0x4

Ingressi 0

Tipo di ingresso Livello microfonico o di linea bilanciato commutabile

Uscite di linea 4

Tipo di uscita Livello di linea bilanciato con relè di silenziamento automatico in caso di perdita del segnale Dante/AES67

Raffreddamento Convezione

Uscita di linea analogica

Numero di connessioni di uscita 4

Tipo di connessione: Morsettiera a 3 poli (passo 3,81 mm)

Livello massimo di uscita 18 dBu

Intermodulazione SMPTE < 0,005% (da -20 dBFS a 0 dBFS)

THD + rumore < 0,002% (10 dBu, 20 kHz BW)

Rumore in modalità inattiva Migliore di -92 dBu

Intervallo dinamico > 107 dB (0 dBFS, AES 17, ponderazione CCIR-2k)

Risposta in frequenza 15 Hz – 20 kHz (-0,5 dB)

Specifiche di Dante®

Canali audio	4 uscite
Profondità di bit	24 bit
Frequenza di campionamento	48 kHz
Latenza	Minimo 1 ms
Connettore Dante	100 BASE-T RJ45

Specifiche alimentazione via Ethernet (PoE)

Requisiti minimi PoE	PoE+ IEEE 802.3at
PSE+Dati	In grado di alimentare 1 unità PD extra

Requisiti potenza in ingresso

Tensione di ingresso	24 V DC
Corrente minima	1,5 A
Connettore potenza in ingresso	Passo morsettiera 5,08 mm (2 pin)
Consumo energetico max	10 W
Consumo energetico in modalità inattiva	7,5 W (nessun segnale in ingresso)

Codice articolo LDDI004

Consumo energetico con utilizzo 22 W della porta secondaria

Corrente di spunto di rete 1,7 A a 230 V CA

Temperatura di esercizio 0 °C - 40 °C; < 85% di umidità, senza formazione di condensa

Dati generali

Materiale Telaio in acciaio, pannello frontale in plastica

Dimensioni (L x H x P): 142 x 53 x 221,7 mm (altezza con piedini in gomma)

Peso 1,0 kg

Accessori inclusi Piastre di montaggio a superficie, morsettiere per collegamenti elettrici, piedini in gomma.

SMALTIMENTO

Imballaggio:

1. Gli imballaggi possono essere immessi nel sistema di riciclaggio attraverso i consueti canali di smaltimento.
2. Separare l'imballaggio in base alle leggi sullo smaltimento e alle norme sul riciclaggio vigenti nel proprio Paese.

Dispositivo:

1. Questo apparecchio è soggetto alla Direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche e successive modifiche. Direttiva WEEE Rifiuti di apparecchiature elettriche ed elettroniche. I vecchi elettrodomestici e le batterie non vanno gettati nei rifiuti domestici. Il vecchio apparecchio o le batterie devono essere smaltiti tramite un'azienda autorizzata allo smaltimento dei rifiuti o un impianto di smaltimento comunale. Osservare le norme vigenti nel proprio paese!

2. Osservare tutte le leggi sullo smaltimento vigenti nel proprio Paese.

3. In qualità di clienti privati, è possibile ottenere informazioni sulle opzioni di smaltimento ecologico dal rivenditore presso il quale è stato acquistato il prodotto o dalle autorità regionali competenti.

DICHIARAZIONI DEL PRODUTTORE

GARANZIA DEL PRODUTTORE E LIMITAZIONE DI RESPONSABILITÀ

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] /

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono disponibili all'indirizzo:

In caso di assistenza, contattare il proprio partner commerciale.

CONFORMITÀ CE

Adam Hall GmbH dichiara che questo prodotto è conforme alla seguente direttiva (se applicabile):

R&TTE (1999/5/CE) o RED (2014/53/UE) a partire da giugno 2017

Direttiva Bassa Tensione (2014/35/UE)

Direttiva EMV (2014/30/UE)

RoHS (2011/65/UE)

La dichiarazione di conformità completa è disponibile sul sito www.adamhall.com.

Inoltre, è possibile richiederla all'indirizzo [e-mail].

DICHIARAZIONE DI CONFORMITÀ EU

Le dichiarazioni di conformità per i prodotti coperti dalle direttive LVD, EMC e RoHS possono essere richieste a [e-mail].

Le dichiarazioni di conformità per i prodotti soggetti alla Direttiva RED,

possono essere richieste all'indirizzo www.adamhall.com/compliance/.

I refusi e gli errori, così come le modifiche tecniche o di altro tipo sono riservati!
