INSTRUKCJA OBSŁUGI DIO 04 LD Systems

UWAGI DOTYCZĄCE SPRZĘTU DO INSTALACJI

WEWNETRZNYCH 67

ZAWARTOŚĆ OPAKOWANIA 67

WPROWADZENIE 67

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŻNIKI 68

PRZYKŁADY POŁĄCZEŃ 70

POŁĄCZENIA TERMINALI ZACISKOWYCH 71

KONTROLER DANTE 72

MONTAŻ POD / NA BLACIE 73

PIELEGNACJA, KONSERWACJA I NAPRAWA 73

WYMIARY 74

DANE TECHNICZNE 75

DYSPOZYCJA 76

OŚWIADCZENIA PRODUCENTA 77

ITALIANO

Urządzenie to zostało zaprojektowane i wyprodukowane zgodnie z wysokimi standardami jakości, aby zapewnić wiele lat bezproblemowej pracy. To właśnie oznacza LD Systems ze swoją nazwą i wieloletnim doświadczeniem jako producent wysokiej jakości produktów audio. Prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi, aby szybko uzyskać jak najwięcej korzyści z nowego produktu LD Systems. Więcej informacji o LD Systems znajdziecie Państwo na naszej stronie internetowej WWW.LD-SYSTEMS.COM

INFORMACJE DOTYCZĄCE NINIEJSZEJ INSTRUKCJI OBSŁUGI

• Przed uruchomieniem należy dokładnie przeczytać wskazówki bezpieczeństwa i całą instrukcję.
• Przestrzegać ostrzeżeń umieszczonych na urządzeniu oraz w instrukcji obsługi.
• Instrukcję obsługi należy zawsze przechowywać w zasięgu ręki.
• W przypadku sprzedaży lub przekazania urządzenia należy przekazać również niniejszą instrukcję obsługi, ponieważ stanowi ona istotną część produktu.

STOSOWANIE ZGODNIE Z PRZEPISAMI

Produkt jest urządzeniem przeznaczonym do profesjonalnej instalacji audio!
Produkt został opracowany do profesjonalnego zastosowania w dziedzinie instalacji audio i nie jest przeznaczony do użytku w gospodarstwach domowych!
Ponadto produkt ten przeznaczony jest do instalacji przez osoby wykwalifikowane, posiadające specjalistyczną wiedzę oraz do obsługi przez osoby poinstruowane! Użytkowanie produktu poza podanymi danymi technicznymi i warunkami
eksploatacji jest uważane za niezgodne z przeznaczeniem!
Odpowiedzialność za szkody osobowe i rzeczowe osób trzecich, powstałe w wyniku nieprawidłowego użytkowania, jest wykluczona!
Produkt nie jest odpowiedni dla:
- Osoby (w tym dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych lub braku doświadczenia i wiedzy.
- Dzieci (dzieci należy poinstruować, aby nie bawiły się urządzeniem).

OBJAŚNIENIA TERMINÓW I SYMBOLI

1. NIEBEZPIECZEŃSTWO : Słowo NIEBEZPIECZEŃSTWO, ewentualnie w połączeniu z symbolem, wskazuje natychmiast sytuacje lub warunki niebezpieczne dla życia i zdrowia.
2. OSTRZEŻENIE : Słowo OSTRZEŻENIE, ewentualnie w połączeniu z symbolem, wskazuje na sytuacje lub warunki potencjalnie niebezpieczne dla życia i zdrowia.
3. PRZESTROGA : Słowo PRZESTROGA, ewentualnie w połączeniu z symbolem, jest używane do wskazania sytuacji lub warunków, które mogą prowadzić do obrażeń.
4. PRZESTROGA : Słowo PRZESTROGA, ewentualnie w połączeniu z symbolem, jest używane do wskazania sytuacji lub warunków, które mogą prowadzić do szkód materialnych i/lub środowiskowych.

Ten symbol wskazuje na zagrożenia, które mogą spowodować porażenie prądem.

Ten symbol oznacza miejsca niebezpieczne lub sytuacje niebezpieczne.

Ten symbol wskazuje na zagrożenia związane z gorącymi powierzchniami.

Ten symbol wskazuje na niebezpieczeństwo związane z wysokim poziomem głośności.

Ten symbol oznacza dodatkowe informacje dotyczące działania produktu.

Ten symbol oznacza urządzenie, które nie zawiera żadnych części wymienianych przez użytkownika.

Ten symbol oznacza sprzęt elektryczny przeznaczony głównie do użytku wewnątrz pomieszczeń.

INSTRUKCJE BEZPIECZEŃSTWA

NIEBEZPIECZEŃSTWO:

1. Nie należy otwierać ani modyfikować urządzenia.
2. Jeśli urządzenie nie działa prawidłowo, jeśli do jego wnętrza dostały się płyny lub przedmioty, lub jeśli urządzenie zostało uszkodzone w inny sposób, należy je natychmiast wyłączyć i odłączyć od zasilania. Urządzenie może być naprawiane wyłącznie przez autoryzowanych specjalistów.
3. W przypadku urządzeń klasy ochrony 1 należy prawidłowo podłączyć przewód ochronny. Nigdy nie przerywać przewodu ochronnego. Urządzenia klasy ochrony 2 nie posiadają przewodu ochronnego.
4. Upewnij się, że przewody pod napięciem nie są zagięte lub w inny sposób uszkodzone mechanicznie.
5. Nigdy nie należy omijać bezpiecznika urządzenia.

OSTRZEŻENIE:

1. Nie wolno uruchamiać urządzenia, jeśli wykazuje ono widoczne uszkodzenia.
2. Urządzenie może być instalowane tylko w stanie bez napięcia.
3. Jeśli kabel sieciowy urządzenia jest uszkodzony, nie należy obsługiwać urządzenia.
4. Kable sieciowe podłączone na stałe mogą być wymieniane tylko przez wykwalifikowaną osobę.

UWAGA:

1. W przypadku ruchomych elementów, takich jak uchwyty montażowe lub inne ruchome elementy, istnieje możliwość zakleszczenia.
2. W przypadku urządzeń z elementami napędzanymi silnikiem istnieje niebezpieczeństwo obrażeń spowodowanych ruchem urządzenia. Nagłe ruchy urządzeń mogą powodować reakcje zaskoczenia.

UWAGA:

1. Nie należy instalować ani obsługiwać urządzenia w pobliżu grzejników, rejestrów ciepła, pieców lub innych źródeł ciepła. Należy zawsze upewnić się, że urządzenie jest zainstalowane w taki sposób, że jest wystarczająco chłodzone i nie może się przegrzać.
2. W pobliżu urządzenia nie należy umieszczać źródeł zapłonu, takich jak płonące świece.
3. Nie wolno zakrywać otworów wentylacyjnych i blokować wentylatorów.
4. Do transportu należy używać oryginalnego opakowania lub opakowania dostarczonego przez producenta.
5. Unikać wstrząsów lub uderzeń w urządzenie.
6. Należy przestrzegać stopnia ochrony IP, jak również warunków otoczenia, takich jak temperatura i wilgotność, zgodnie ze specyfikacją.
7. Urządzenia mogą być stale rozwijane. W przypadku rozbieżności pomiędzy instrukcją obsługi a oznakowaniem urządzenia w odniesieniu do warunków pracy, wydajności lub innych cech urządzenia, pierwszeństwo mają zawsze informacje umieszczone na urządzeniu.
8. Urządzenie nie nadaje się do pracy w klimacie tropikalnym oraz do pracy powyżej 2000 m n.p.m.

UWAGA:

Podłączenie kabli sygnałowych może powodować znaczne zakłócenia. Upewnij się, że urządzenia podłączone do wyjścia są wyciszone po podłączeniu. W przeciwnym razie poziom hałasu może spowodować uszkodzenia.

UWAGA PRODUKTY AUDIO O WYSOKIEJ GŁOŚNOŚCI!

To urządzenie jest przeznaczone do użytku profesjonalnego. Komercyjna eksploatacja tego urządzenia podlega obowiązującym krajowym przepisom i wytycznym dotyczącym zapobiegania wypadkom. Uszkodzenie słuchu z powodu dużej głośności i ciągłego narażenia: Używanie tego produktu może powodować wysoki poziom ciśnienia akustycznego (SPL), który może spowodować uszkodzenie słuchu. Unikać ekspozycji na duże ilości.

UWAGI DOTYCZĄCE SPRZĘTU DO INSTALACJI WEWNETRZNYCH

1. Urządzenia do zastosowań instalacyjnych są przeznaczone do pracy ciągłej.
2. Jednostki do zastosowań w instalacjach wewnętrznych nie są odporne na warunki atmosferyczne.
3. Powierzchnie i części z tworzyw sztucznych urządzeń instalacyjnych mogą się również starzeć, np. na skutek promieniowania UV i wahań temperatury. Z reguły nie prowadzi to do ograniczeń funkcjonalnych.
4. W przypadku urządzeń zamontowanych na stałe należy spodziewać się osadzania zanieczyszczeń, np. kurzu. Należy przestrzegać wskazówek dotyczących pielęgnacji.
5. O ile na urządzeniu nie podano wyraźnie inaczej, urządzenia przeznaczone są do montażu na wysokości poniżej 5 m.

ZAWARTOŚĆ OPAKOWANIA

Wyjąć produkt z opakowania i usunąć wszystkie materiały opakowaniowe.

Proszę sprawdzić kompletność i integralność dostawy i niezwłocznie po zakupie powiadomić sprzedawcę, jeśli dostawa nie jest kompletna lub jest uszkodzona.

Opakowanie zawiera:

• 1 x DIO 04 Dante Break Out Box
• 1 x zestaw terminali zaciskowych
- 1 zestaw gumowych nóżek (wstępnie zmontowanych)
- 1 x zestaw montażowy do instalacji na stole lub pod blatem
• INSTRUKCJA UŻYTKOWANIA

WPROWADZENIE

Będący częścią serii TICA®, DIO 04 to czterowyjściowy interfejs Dante, zapewniający możliwości, których naprawdę potrzebują profesjonaliści audio i AV. Wyposażony w cztery zbalansowane wyjścia do podłączenia dowolnego analogowego urządzenia audio, takiego jak wzmacniacze mocy. Kontrolki obecności sygnału na każdym kanale, prędkości i wykrywanie usterek.

Zasilanie z dowolnego przełącznika sieciowego PoE+ lub za pomocą opcjonalnego, zewnętrznego zasilacza. Ponieważ interfejs jest wyposażony w dwa porty sieciowe Dante, możesz łączyć ze sobą urządzenia łańcuchowo. Działa również jako injector PoE+: jeśli korzystasz z zewnętrznego zasilacza, możesz zasilić jeszcze jedno urządzenie sieciowe w łańcuchu.

Jego niewielki rozmiar (106 x 44 x 222 mm) i dołączone płyty montażowe pozwalają na dyskretną instalację za ekranami lub pod blatami stołów. Alternatywnie, urządzenia pasują do rozmiaru 1/3 19-calowej szafy rack. Za pomocą opcjonalnej półki rack można umieścić obok siebie do trzech produktów z serii TICA® i zbudować system spełniający dokładnie Państwa wymagania, wykorzystując minimalną ilość miejsca w szafie rack.

Połączenia bloku zacisków na wyjściach analogowych ułatwiają okablowanie.

Idealne rozwiązanie dla profesjonalnych instalatorów chcących połączyć się ze sprzętem Dante.

Dante Domain Manager i zgodność z AES 67.

CHARAKTERYSTYKA

• Interfejs Dante z czterema wyjściami
• Podłącz Dante do wejścia liniowego sprzętu audio
• Bloki zacisków dla wszystkich połączeń analogowych
• Wskaźniki sygnału na każdym kanale
• Użyj PoE lub zewnętrznego źródła zasilania
• Użyj jako injector PoE do zasilania innego urządzenia sieciowego
• Połącz urządzenia Dante w łańcuch

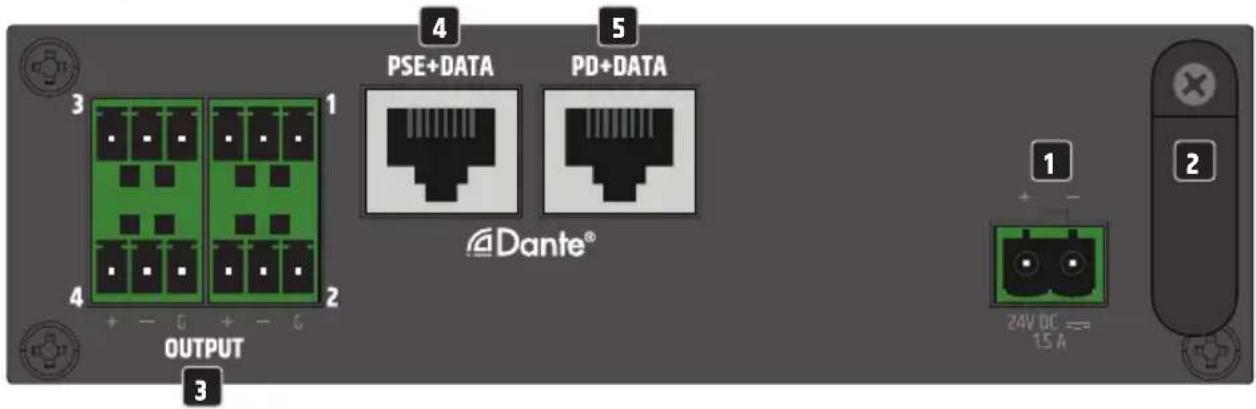

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŻNIKI

OUTPUT 3 4 1 2 3 4 PSE+DATA PD+DATA Dante® 1 24V DC = 1.5 A

1 PODŁĄCZENIE BLOKU ZACISKÓW DO ZASILANIA

Przyłącze bloku zacisków do zasilania urządzenia. Aby uniknąć uszkodzenia urządzenia, proszę używać wyłącznie oryginalnego zasilacza (zasilacz dostępny opcjonalnie).

Alternatywne źródło zasilania: Przełącznik Ethernet lub Injector PoE z funkcją PoE+ (Power over Ethernet plus) lub lepszą.

2 ZMNIJEJSZENIE OBCIAŻENIA

Zastosować odciążenie kabla elastycznego zasilacza, aby chronić złącze bloku zacisków zasilania urządzenia i blok zacisków zasilacza przed uszkodzeniem oraz aby zapobiec niezamierzonemu wyciągnięciu bloku zacisków.

3 OUTPUT 1 - 4

Analogowe wyjścia audio ze zbalansowanymi połączeniami bloku zacisków. Bieguny +, - i G przeznaczone są dla zbalansowanego sygnału wyjściowego (nadają się do okablowania niezbalansowanego). Listwy zaciskowe znajdują się w zawartości opakowania. Jeśli na wyjściach liniowych OUTPUT 1-4 nie ma sygnału audio, są one automatycznie wyciszane po pewnym czasie. Jeśli wykryty zostanie sygnał audio, funkcja wyciszenia zostanie automatycznie wyłączona.

Interfejs Dante® z gniazdem RJ45 do podłączania kolejnych urządzeń Dante® do sieci Dante®. Jeśli DIO 04 jest zasilany przez zewnętrzny zasilacz, inny DIO 04 może być zasilany przez PoE (patrz przykład połączenia 2).

5 PD+DATA (urządzenie zasilane)

Interfejs Dante® z gniazdem RJ45 do podłączenia DIO 04 do sieci Dante®. DIO 04 może być zasilany napięciem przez PoE+ (Power over Ethernet plus) lub lepszym.

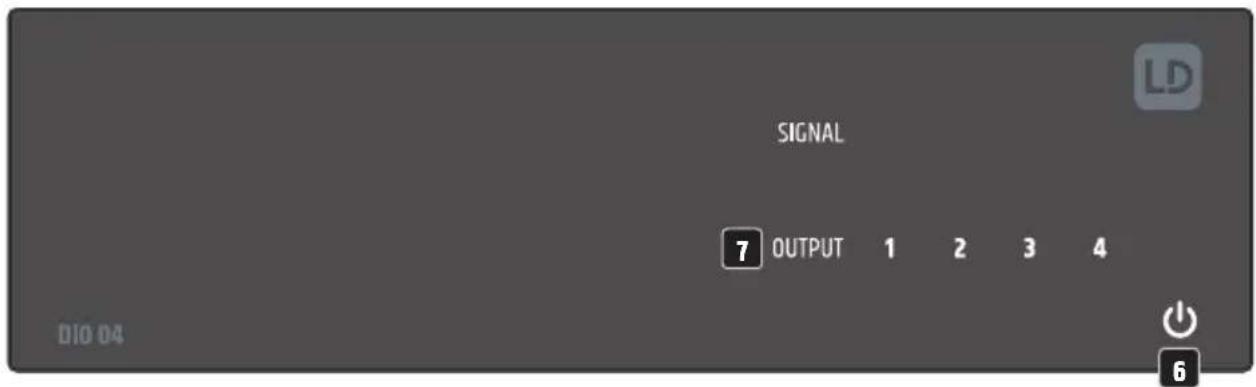

SIGNAL 7 OUTPUT 1 2 3 4 DIO 04 6

6 SYMBOL "POWER"

Gdy tylko DIO 04 zostanie zasilony napięciem, rozpoczyna się proces uruchamiania. Podczas procesu uruchamiania miga biały symbol zasilania, a wyjścia liniowe OUTPUT 1-4 są wyciszone. Gdy proces uruchamiania zostanie zakończony po kilku sekundach, symbol zaświeci się na stałe, a urządzenie będzie gotowe do pracy.

7 WYJŚCIE SYGNAŁU 1 – 4

Dwukolorowo podświetlane cyfry od 1 do 4 do wykrywania sygnału i wyświetlania klipu.

OUTPUT: Gdy tylko na kanale wyjściowym pojawi się sygnał audio o wystarczającym poziomie, odpowiednia cyfra zaświeci się na biało. Gdy tylko jedna z cyfr zaświeci się na czerwono, odpowiedni stopień wyjściowy pracuje na granicy zniekształceń. W takim przypadku należy zmniejszyć poziom odtwarzacza źródłowego, aby cyfra nie świeciła już na czerwono.

OTWORY WENTYLACYJNE

Aby zapobiec uszkodzeniu urządzenia, proszę nie zakrywać otworów wentylacyjnych po lewej i prawej stronie oraz na górze i na dole urządzenia i zapewnić swobodną cyrkulację powietrza. Zakrycie otworów wentylacyjnych na górze lub na dole obudowy w przypadku montażu pod lub na blacie nie jest krytyczne, ponieważ chłodzenie zapewnione przez otwory wentylacyjne na pozostałych stronach obudowy jest wystarczające.

Wskazówka: Do okablowania analogowych wejść i wyjść liniowych najlepiej używać zbalansowanych kabli audio.

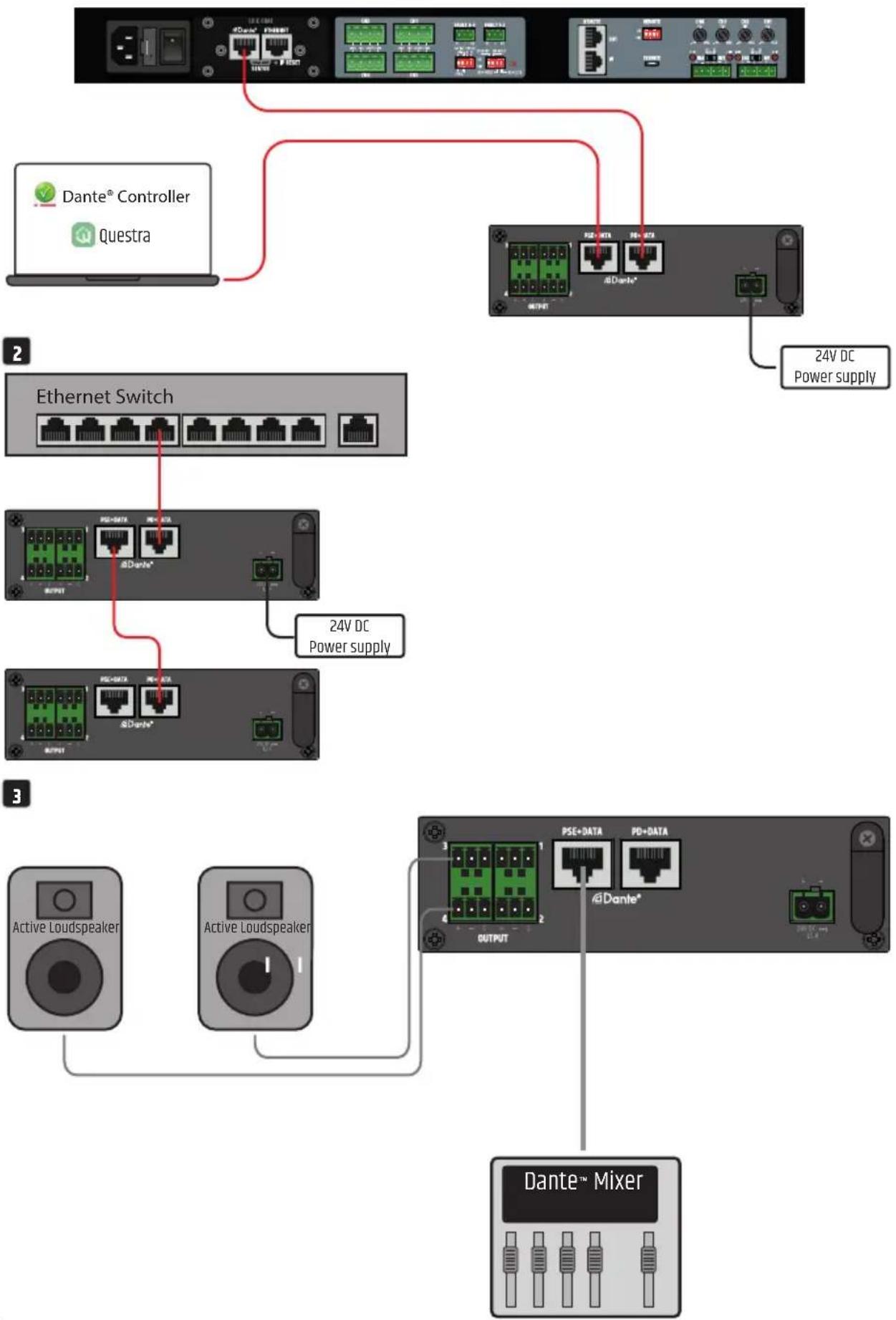

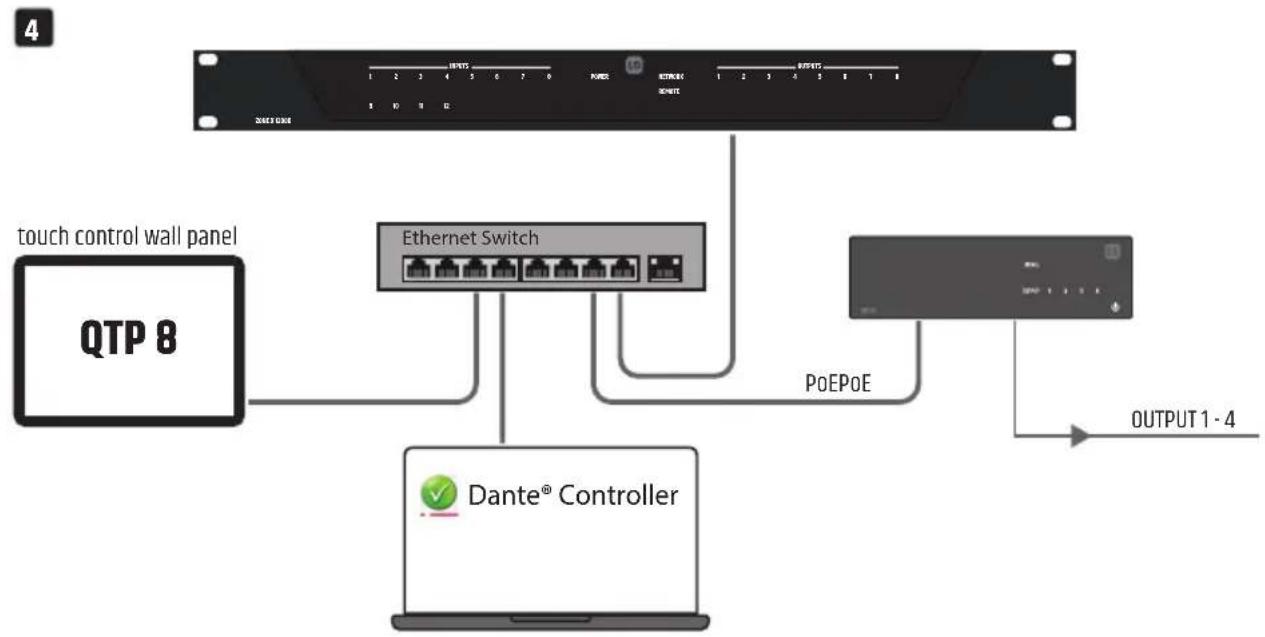

PRZYKŁADY POŁĄCZEŃ

1


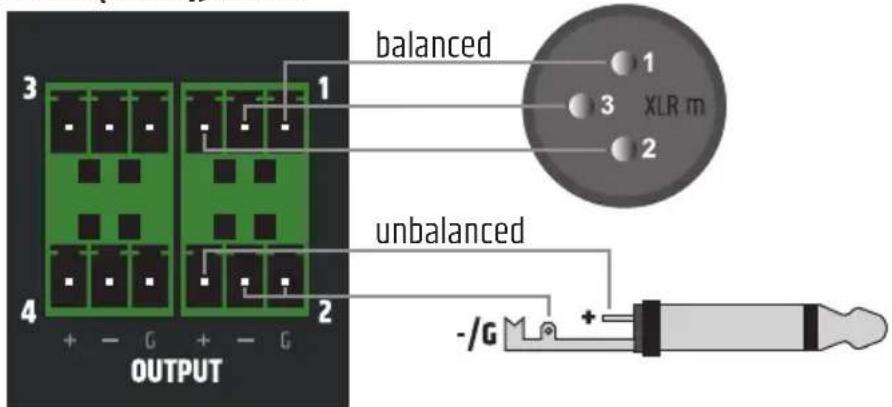

POŁĄCZENIA TERMINALI ZACISKOWYCH

PRZYŁĄCZA wyjściowe

Podczas podłączania listew zaciskowych, proszę przestrzegać prawidłowego przyporządkowania biegunów/zacisków. Producent nie ponosi odpowiedzialności za szkody spowodowane wadliwym okablowaniem!

KONTROLER DANTE

Sieć Dante® jest konfigurowana za pomocą bezpłatnego oprogramowania DANTE® CONTROLLER. Pobierz oprogramowanie ze strony producenta www.audinate.com i zainstaluj je na komputerze. Podłącz interfejs Ethernet komputera do interfejsu sieciowego za pomocą kabla sieciowego (kat. 5e lub lepszego) i uruchom oprogramowanie Dante® Controller. Oprogramowanie posiada funkcję automatycznego wykrywania urządzeń. Routing sygnału odbywa się za pomocą kliknięcia myszą, a oznaczenia jednostek i kanałów mogą być indywidualnie edytowane przez użytkownika. W programie można wyświetlić adres IP, adres MAC i inne informacje o urządzeniach w sieci Dante®

Dante Controller - Network View File Devices View Help Primary Leader Clock: dio22-86dd4d Routing Device Info Clock Status Network Status Events Dante® Filter Transmitters Transmitters (2) Filter Receivers dio22-86dd4d TX1 TX2 dio44-96bd24 TX1 TX2 TX3 TX4 dio04-96bd2a RX1 RX2 RX3 RX4 dio22-86dd4d RX1 RX2 dio44-96bd24 RX1 RX2 RX3 RX4 P: S: 3 devices Audio Multicast Bandwidth: 0 bps Event Log: Clock Status Monitor:

Po zakończeniu konfiguracji urządzeń w sieci Dante® można zamknąć oprogramowanie Dante® Controller i odłączyć komputer od sieci. Ustawienia w urządzeniach w sieci zostaną zachowane. Gdy DIO 04 zostanie odłączony od sieci Dante®, wyjścia audio urządzenia zostaną wyciszone, a ikona zasilania na panelu przednim zacznie migać.

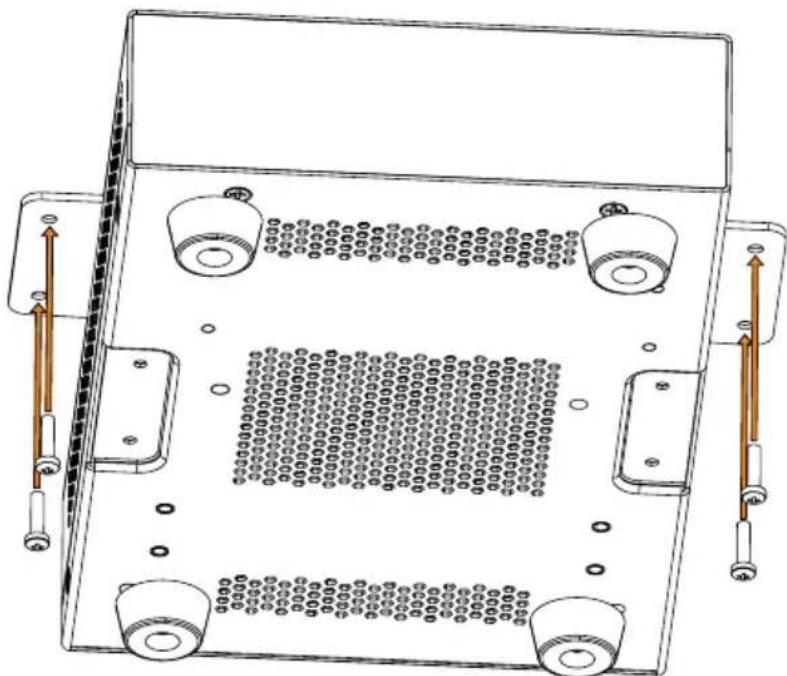

MONTAŻ POD / NA BLACIE

Na górze i na dole obudowy znajdują się dwa/, każde z dwoma otworami gwintowanymi M3, do montażu pod lub na blacie. Przykręcić dwie załączone płyty montażowe do górnej lub dolnej strony za pomocą załączonych śrub M3 z łbem stożkowym. Teraz można zamocować urządzenie w żądanej pozycji (patrz ilustracja, śruby mocujące nie są dołączone). W przypadku montażu na blacie, należy wcześniej zdjąć cztery gumowe nożki.

Aby zapewnić prawidłowe funkcjonowanie urządzenia w długim okresie czasu, należy je regularnie konserwować i serwisować w miarę potrzeb. Potrzeba pielęgnacji i konserwacji zależy od intensywności użytkowania i środowiska.

Generalnie zalecamy przeprowadzenie kontroli wzrokowej przed każdym uruchomieniem. Ponadto zalecamy wykonywanie wszystkich wymienionych poniżej czynności konserwacyjnych co 500 godzin pracy lub w przypadku mniej intensywnego użytkowania najpoźniej po roku. Usterki spowodowane niedostateczną pielęgnacją mogą spowodować ograniczenie roszczeń gwarancyjnych.

CARE (MOŻE BYĆ PRZEPROWADZONA PRZEZ UŻYTKOWNIKA)

OSTRZEŻENIE! Przed przystąpieniem do prac konserwacyjnych należy odłączyć zasilanie elektryczne i w miarę możliwości wszystkie połączenia z urządzeniem.

UWAGA! Niewłaściwa pielęgnacja może doprowadzić do pogorszenia stanu technicznego lub nawet zniszczenia urządzenia.

1. Powierzchnie obudowy należy czyścić czystą, wilgotną szmatką. Upewnij się, że do urządzenia nie przedostaje się wilgoć.

2. Wloty i wyloty powietrza muszą być regularnie czyszczone z kurzu i zanieczyszczeń. W przypadku zastosowania spreżonego powietrza należy zwrócić uwagę, aby nie dopuścić do uszkodzenia urządzenia (np. wentylatory muszą być w tym przypadku zablokowane).

3. Kable i styki wtyczek muszą być regularnie czyszczone i uwalniane od kurzu i brudu.
4. Ogólnie rzecz biorąc, do konserwacji nie można stosować środków czyszczących, dezynfekujących ani środków o działaniu ściernym, ponieważ w przeciwnym razie może dojść do pogorszenia jakości wykończenia powierzchni. Szczególnie rozpuszczalniki, takie jak alkohol, mogą pogorszyć działanie uszczelek obudowy.
5. Urządzenia powinny być zasadniczo przechowywane w suchym miejscu i chronione przed kurzem i brudem.

KONSERWACJA I NAPRAWA (TYLKO PRZEZ WYKWALIFIKOWANY PERSONEL)

NIEBEZPIECZEŃSTWO! W urządzeniu znajdują się elementy pod napięciem. Nawet po odłączeniu od sieci w urządzeniu może występować napięcie szczątkowe, np. z powodu naładowanych kondensatorów.

UWAGA! W urządzeniu nie ma zespołów, które wymagają konserwacji przez użytkownika.

UWAGA! Prace konserwacyjne i naprawcze mogą być wykonywane wyłącznie przez wyspecjalizowany personel upoważniony przez producenta. W razie wątpliwości należy skontaktować się z producentem.

UWAGA! Nieprawidłowo wykonane prace konserwacyjne mogą wpłynąć na roszczenie gwarancyjne.

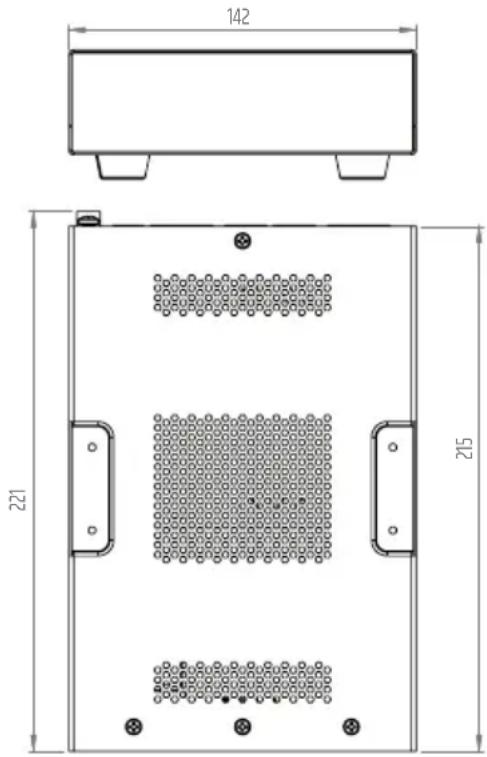

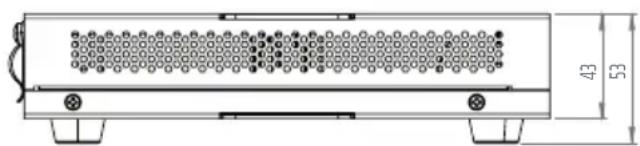

WYMIARY (mm)

142 221 215

Numer artykułu LDDI004

Typ produktu 0x4 Interfejs I/0 Dante

Wejścia: 0

Typ wejścia Przełączany zbalansowany poziom mikrofonowy lub liniowy

Wyjścia liniowe 4

Typ wyjścia Zbalansowany poziom liniowy z automatycznym przekaźnikiem wyciszenia przy utracie sygnału Dante/AES67

Chłodzenie Konwekcyjne

Analogowe wyjście liniowe

Liczba złączy wyjściowych 4

Typ połączenia 3-stykowa listwa zaciskowa, skok 3,81 mm

Maks. Poziom wyjściowy 18 dBu

Intermodulacja Zniekształcenia < 0,005% (-20 dBFS do 0 dBFS) SMPTE

THD + Szum < 0,002% (10 dBu, 20 kHz BW)

Hałas biegu jałowego Lepiej niż -92dBu

Zakres dynamiki > 107 dB (0 dBFS, AES 17, ważenie CCIR-2k)

Pasmo przenoszenia 15 Hz – 20 kHz (-0,5 dB)

Specyfikacja Dante®

Kanały audio	4 wyjścia
Głębokość bitowa	24 bit
Częstotliwość próbkowania	48 kHz
Latencja	Minimum 1 ms
Złącze Dante 100 BASE-T RJ45

Specyfikacja zasilania przez sieć Ethernet (PoE)

Minimalne wymagania PoE	PoE+ IEEE 802.3at
PSE+Data	Możliwość zasilania 1 dodatkowego urządzenia PD

Wymagania dotyczące zasilania

Napięcie wejściowe	24 V DC
Minimalny prąd	1,5 A
Złącze wejścia zasilania	Listwa zaciskowa o skoku 5,08 mm (2-stykowa)
Maks. pobór mocy	10 W
Pobór mocy w stanie bezczynności	7,5 W (brak sygnału wejściowego)

Numer artykułu LDDI004

Zużycie energii przy korzystaniu 22 W z portu dodatkowego

Prąd rozruchowy sieci 1,7 A PRZY 230 VAC

Temperatura robocza 0°C - 40°C; wilgotność < 85%, bez kondensacji

Ogólna charakterystyka

Materiał Obudowa stalowa, panel przedni z tworzywa sztucznego

Wymiary (szer. x wys. x dł.) 142 x 53 x 221,7 mm (wysokość z gumowymi nożkami)

Waga 1,0 kg

Dołączone akcesoria Płyty montażowe do montażu powierzchniowego, Bloki zacisków do połączeń elektrycznych, gumowe nóżki.

DYSPOZYCJA

Pakowanie:

1. Opakowania mogą być wprowadzane do systemu recyklingu poprzez zwykle kanały utylizacji.
2. Prosimy o oddzielenie opakowania zgodnie z przepisami dotyczącymi utylizacji i recyklingu obowiązującymi w danym kraju.

Urządzenie:

1. Niniejsze urządzenie podlega europejskiej dyrektywie w sprawie zużytego sprzętu elektrycznego i elektronicznego z późniejszymi zmianami. Dyrektywa WEEE Zużyty sprzęt elektryczny i elektroniczny. Stare urządzenia i baterie nie należą do odpadów domowych. Stare urządzenie lub baterie należy oddać do utylizacji za pośrednictwem autoryzowanego przedsiębiorstwa utylizacji odpadów lub zakładu utylizacji odpadów komunalnych. Należy przestrzegać przepisów obowiązujących w danym kraju!
2. Przestrzegać wszystkich przepisów dotyczących utylizacji obowiązujących w danym kraju.
3. Jako klient prywatny możesz uzyskać informacje na temat możliwości utylizacji przyjaznej dla środowiska od sprzedawcy, u którego zakupiono produkt lub od odpowiednich władz regionalnych.

OŚWIADCZENIA PRODUCENTA

GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOŚCI

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] /

Nasze aktualne warunki gwarancji i ograniczenia odpowiedzialności znajdują się na stronie:

W przypadku serwisu prosimy o kontakt z partnerem handlowym.

ZGODNOŚĆ CE

Adam Hall GmbH oświadcza niniejszym, że ten produkt jest zgodny z następującą dyrektywą (jeśli dotyczy):

R&TTE (1999/5/EC) lub RED (2014/53/EU) od czerwca 2017 r.

Dyrektywa niskonapięciowa (2014/35/UE)

Dyrektywa EMV (2014/30/UE)

RoHS (2011/65/EU)

Pełna deklaracja zgodności znajduje się na stronie www.adamhall.com.

Ponadto można ją również zamówić na stronie [e-mail].

DEKLARACJA ZGODNOŚCI EU

Deklaracje zgodności dla produktów objętych dyrektywami LVD, EMC i RoHS można zamówić na stronie [e-mail].

Deklaracje zgodności dla produktów podlegających dyrektywie RED,

można uzyskać na stronie www.adamhall.com/compliance/.

Pomyłki i błędy, jak również zmiany techniczne lub inne są zastrzeżone!

ITALIANO

AVETE FATTO LA SCELTA GIUSTA!
