DIO 44 - Interfejs audio LD Systems - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia DIO 44 LD Systems w formacie PDF.
| Typ produktu | Interfejs Dante 4 wejścia/4 wyjścia |
| Marka | LD Systems |
| Model | DIO 44 |
| Liczba wejść audio | 4 symetryczne wejścia mikrofonowe/liniowe na złączach Euroblock |
| Liczba wyjść audio | 4 symetryczne wyjścia liniowe na złączach Euroblock |
| Rozdzielczość cyfrowa | 24 bity |
| Częstotliwość próbkowania | 48 kHz |
| Minimalne opóźnienie | 1 ms |
| Zasilanie | PoE+ (IEEE 802.3at) lub zasilacz sieciowy 24 V DC 1,5 A (opcjonalnie) |
| Maksymalne zużycie energii | 22 W (z portem dodatkowym) |
| Wymiary (S x W x G) | 142 x 53 x 229 mm (z gumowymi nóżkami) |
| Waga | 1,05 kg |
| Regulacja wzmocnienia | 4 pozycje: -15, 0, +15, +30 dB (filtr górnoprzepustowy 100 Hz aktywowany przy +15 i +30 dB) |
| Zasilanie phantom | 24 V, przełączane na kanał, maks. 10 mA |
| Złącza wejścia/wyjścia | Listwy zaciskowe Euroblock 3-pinowe, skok 3,81 mm |
| Porty sieciowe | 2 porty RJ45 Dante (jeden z PoE+ PSE do zasilania dodatkowego urządzenia) |
| Kompatybilność sieciowa | Dante Domain Manager, AES67 |
| Montaż | Pod/na stole (dołączone płytki) lub w 19-calowym racku (jedna trzecia szerokości, akcesorium opcjonalne) |
| Materiał obudowy | Obudowa stalowa, panel przedni z tworzywa sztucznego |
| Dołączone akcesoria | 1 zestaw złączy Euroblock, 1 zestaw montażowy, 1 zestaw gumowych nóżek, instrukcja obsługi |
| Konserwacja i czyszczenie | Czyścić powierzchnie czystą, wilgotną szmatką; regularnie czyścić kratki wentylacyjne z kurzu; nie używać rozpuszczalników ani środków ściernych |
| Bezpieczeństwo | Nie otwierać urządzenia; nie modyfikować; używać tylko w suchym pomieszczeniu; zachować minimalne odległości od źródeł ciepła; ryzyko uszkodzenia słuchu przy wysokim poziomie głośności |
| Części zamienne i naprawialność | Brak części naprawialnych przez użytkownika; wszelkie naprawy muszą być wykonywane przez wykwalifikowany personel zatwierdzony przez producenta |
| Informacje ogólne | Gwarancja producenta zgodnie z warunkami dostępnymi online; zgodny z dyrektywami CE (LVD, EMC, RoHS) |
Często zadawane pytania - DIO 44 LD Systems
Pytania użytkowników dotyczące DIO 44 LD Systems
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Interfejs audio w formacie PDF za darmo! Znajdź swoją instrukcję DIO 44 - LD Systems i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. DIO 44 marki LD Systems.
INSTRUKCJA OBSŁUGI DIO 44 LD Systems

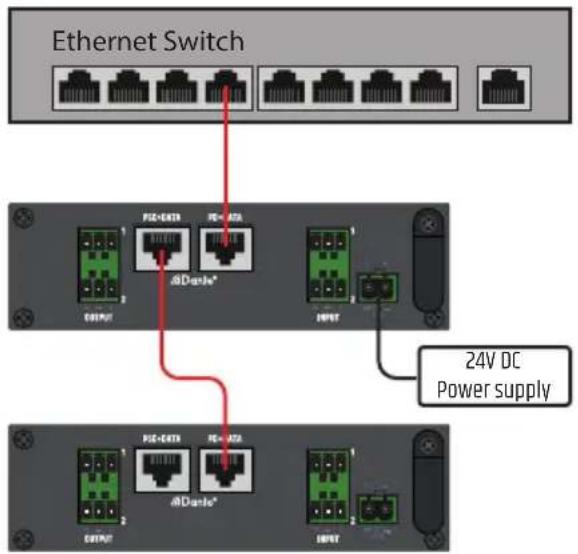

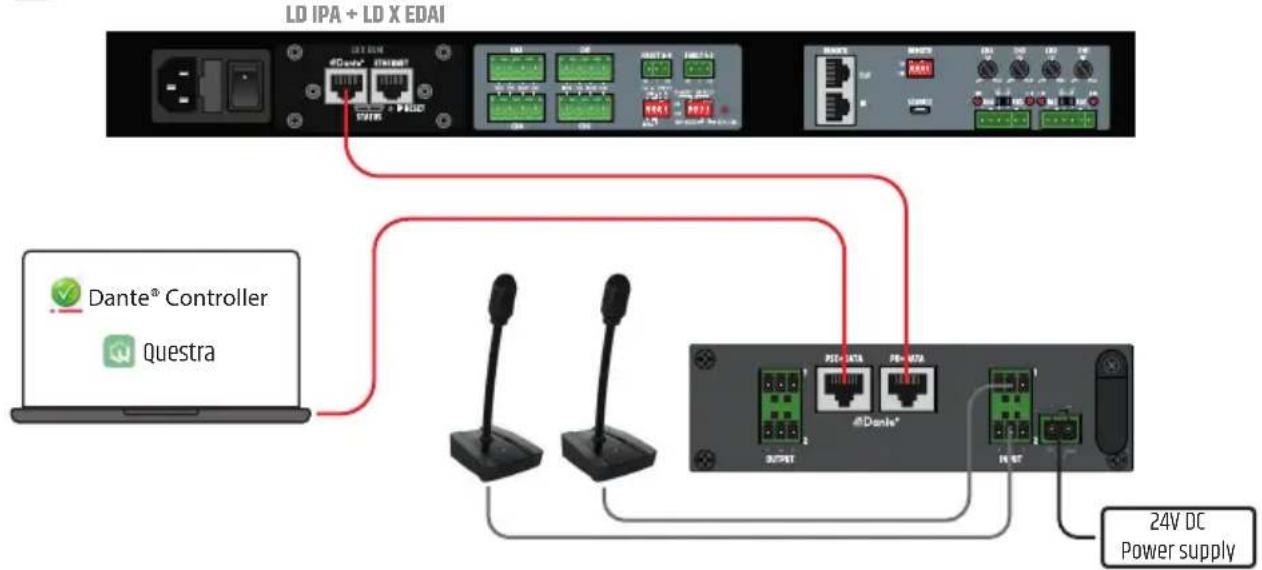

PRZYKŁADY POŁĄCZEŃ 101
POŁĄCZENIA TERMINALI ZACISKOWYCH 105
KONTROLER DANTE 106

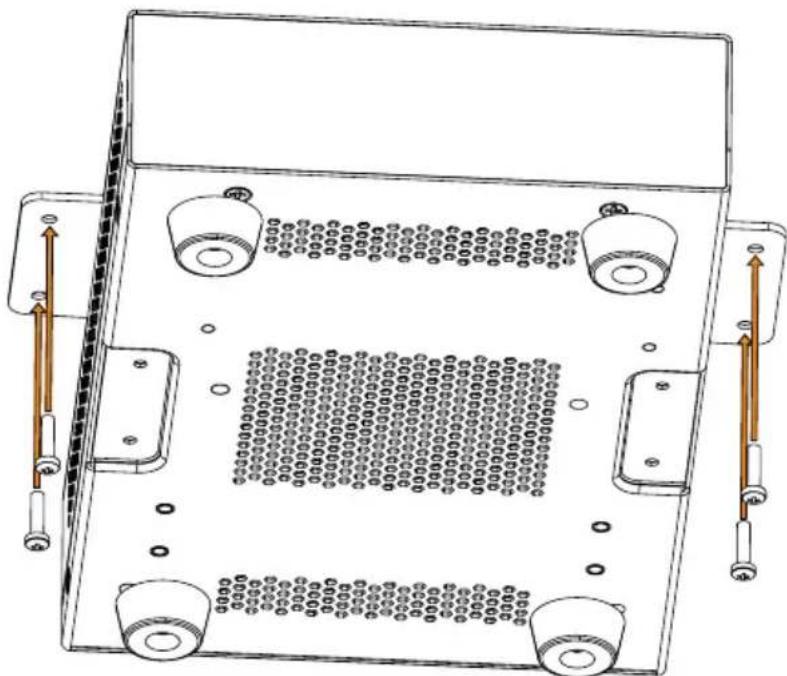

MONTAZ POD / NA BLACIE 107
PIELEGNACJA, KONSERWACJA I NAPRAWA 107
WYMIARY 108
DANE TECHNICZNE 109
DYSPOZYCJA 111
OŚWIADCZENIA PRODUCENTA 111
ITALIANO
Urządzenie to zostało zaprojektowane i wyprodukowane zgodnie z wysokimi standardami jakości, aby zapewnić wiele lat bezproblemowej pracy. To właśnie oznacza LD Systems ze swoją nazwą i wieloletnim doświadczeniem jako producent wysokiej jakości produktów audio. Prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi, aby szybko uzyskać jak najwięcej korzyści z nowego produktu LD Systems. Więcej informacji o LD Systems znajdziecie Państwo na naszej stronie internetowej WWW.LD-SYSTEMS.COM
INFORMACJE DOTYCZĄCE NINIEJSZEJ INSTRUKCJI OBSŁUGI
- Przed uruchomieniem należy dokładnie przeczytać wskazówki bezpieczeństwa i całą instrukcję.
- Przestrzegać ostrzeżeń umieszczonych na urządzeniu oraz w instrukcji obsługi.
- Instrukcję obsługi należy zawsze przechowywać w zasięgu ręki.
- W przypadku sprzedaży lub przekazania urządzenia należy przekazać również niniejszą instrukcję obsługi, ponieważ stanowi ona istotną część produktu.
STOSOWANIE ZGODNIE Z PRZEPISAMI
Produkt jest urządzeniem przeznaczonym do profesjonalnej instalacji audio! Produkt został opracowany do profesjonalnego zastosowania w dziedzinie instalacji audio i nie jest przeznaczony do użytku w gospodarstwach domowych! Ponadto produkt ten przeznaczony jest do instalacji przez osoby wykwalifikowane, posiadające specjalistyczną wiedzę oraz do obsługi przez osoby poinstruowane! Użytkowanie produktu poza podanymi danymi technicznymi i warunkami eksploatacji jest uważane za niezgodne z przeznaczeniem! Odpowiedzialność za szkody osobowe i rzeczowe osób trzecich, powstałe w wyniku nieprawidłowego użytkowania, jest wykluczona!
Produkt nie jest odpowiedni dla:
- Osoby (w tym dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych lub braku doświadczenia i wiedzy.
- Dzieci (dzieci należy poinstruować, aby nie bawiły się urządzeniem).
OBJAŚNIENIA TERMINÓW I SYMBOLI
- NIEBEZPIECZEŃSTWO: Słowo NIEBEZPIECZEŃSTWO, ewentualnie w połączeniu z symbolem, wskazuje natychmiast sytuacje lub warunki niebezpieczne dla życia i zdrowia.
- OSTRZEŻENIE: Słowo OSTRZEŻENIE, ewentualnie w połączeniu z symbolem, wskazuje na sytuacje lub warunki potencjalnie niebezpieczne dla życia i zdrowia.
- PRZESTROGA: Słowo PRZESTROGA, ewentualnie w połączeniu z symbolem, jest używane do wskazania sytuacji lub warunków, które mogą prowadzić do obrażeń.
- PRZESTROGA: Słowo PRZESTROGA, ewentualnie w połączeniu z symbolem, jest używane do wskazania sytuacji lub warunków, które mogą prowadzić do szkód materialnych i/lub środowiskowych.
Ten symbol wskazuje na zagrożenia, które mogą spowodować porażenie prądem.
Ten symbol oznacza miejsca niebezpieczne lub sytuacje niebezpieczne.
Ten symbol wskazuje na zagrożenia związane z gorącymi powierzchniami.
Ten symbol wskazuje na niebezpieczeństwo związane z wysokim poziomem głośności.
Ten symbol oznacza dodatkowe informacje dotyczące działania produktu.
Ten symbol oznacza urządzenie, które nie zawiera żadnych części wymienianych przez użytkownika
INSTRUKCJE BEZPIECZEŃSTWA
NIEBEZPIECZEŃSTWO:
- Nie należy otwierać ani modyfikować urządzenia.
- Jeśli urządzenie nie działa prawidłowo, jeśli do jego wnętrza dostały się płyny lub przedmioty, lub jeśli urządzenie zostało uszkodzone w inny sposób, należy je natychmiast wyłączyć i odłączyć od zasilania. Urządzenie może być naprawiane wyłącznie przez autoryzowanych specjalistów.
- W przypadku urządzeń klasy ochrony 1 należy prawidłowo podłączyć przewód ochronny. Nigdy nie przerywać przewodu ochronnego. Urządzenia klasy ochrony 2 nie posiadają przewodu ochronnego.
- Upewnij się, że przewody pod napięciem nie są zagięte lub w inny sposób uszkodzone mechanicznie.
- Nigdy nie należy omijać bezpiecznika urządzenia.
OSTRZEŻENIE:
- Nie wolno uruchamiać urządzenia, jeśli wykazuje ono widoczne uszkodzenia.
- Urządzenie może być instalowane tylko w stanie bez napięcia.
- Jeśli kabel sieciowy urządzenia jest uszkodzony, nie należy obsługiwać urządzenia.
- Kable sieciowe podłączone na stałe mogą być wymieniane tylko przez wykwalifikowaną osobę.
UWAGA:
- Nie należy eksploatować urządzenia, jeśli było ono narażone na duże wahania temperatury (np. po transporcie). Wilgoć i kondensacja mogą uszkodzić urządzenie. Nie włącać urządzenia, dopóki nie osiągnie ono temperatury otoczenia.
- Upewnij się, że napięcie i częstotliwość sieci zasilającej odpowiadają wartościom podanym na urządzeniu. Jeśli urządzenie posiada przełącznik wyboru napięcia, nie należy podłącać urządzenia, dopóki nie zostanie on prawidłowo ustawiony. Stosować tylko odpowiednie kable sieciowe.
- Aby odłączyć urządzenie od sieci na wszystkich biegunach, nie wystarczy nacisnąć włącznik/wyłącznik na urządzeniu.
- Upewnij się, że użyty bezpiecznik odpowiada typowi wydrukowanemu na urządzeniu.
- Upewnić się, że podjęto odpowiednie środki przeciwko przepięciu (np. uderzeniu pioruna).
- W przypadku urządzeń z przyłączem Power Out należy przestrzegać podanego maksymalnego prądu wyjściowego. Upewnij się, że całkowity pobór prądu wszystkich podłączonych urządzeń nie przekracza podanej wartości.
- Wtykowe kable sieciowe wymieniać tylko na oryginalne.
NIEBEZPIECZEŃSTWO:
- Niebezpieczeństwo uduszenia! Plastikowe torby i małe części muszą być przechowywane poza zasięgiem osób (w tym dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych.
- Niebezpieczeństwo związane z upadkiem! Upewnij się, że urządzenie jest bezpiecznie zainstalowane i nie może spaść. Stosować tylko odpowiednie stojaki lub mocowania (szczególnie w przypadku instalacji stałych). Upewnij się, że akcesoria są prawidłowo zainstalowane i zabezpieczone. Upewnij się, że przestrzegane są obowiązujące przepisy bezpieczeństwa.
OSTRZEŻENIE:
- Urządzenie należy używać tylko w sposób przewidziany.
- Urządzenie należy eksploatować wyłącznie z akcesoriami zalecanymi i przeznaczonymi przez producenta.
- Podczas instalacji należy przestrzegać przepisów bezpieczeństwa obowiązujących w danym kraju.
- Po podłączeniu urządzenia należy sprawdzić wszystkie trasy przewodów, aby uniknąć uszkodzeń lub wypadków, np. z powodu niebezpieczeństwa potknięcia.
- Należy przestrzegać podanego minimalnego odstępu od normalnie palnych materiałów! Jeśli nie jest to wyraźnie określone, minimalna odległość wynosi 0,3 m.
UWAGA:
- W przypadku ruchomych elementów, takich jak uchwyty montażowe lub inne ruchome elementy, istnieje możliwość zakleszczenia.
- W przypadku urządzeń z elementami napędzanymi silnikiem istnieje niebezpieczeństwo obrażeń spowodowanych ruchem urządzenia. Nagłe ruchy urządzeń mogą powodować reakcje zaskoczenia.
UWAGA:
- Nie należy instalować ani obsługiwać urządzenia w pobliżu grzejników, rejestrów ciepła, pieców lub innych źródeł ciepła. Należy zawsze upewnić się, że urządzenie jest zainstalowane w taki sposób, że jest wystarczająco chłodzone i nie może się przegrzać.
- W pobliżu urządzenia nie należy umieszczać źródeł zapłonu, takich jak płonące świece.
- Nie wolno zakrywać otworów wentylacyjnych i blokować wentylatorów.
- Do transportu należy używać oryginalnego opakowania lub opakowania dostarczonego przez producenta.
- Unikać wstrząsów lub uderzeń w urządzenie.
- Należy przestrzegać stopnia ochrony IP, jak również warunków otoczenia, takich jak temperatura i wilgotność, zgodnie ze specyfikacją.
- Urządzenia mogą być stale rozwijane. W przypadku rozbieżności pomiędzy instrukcją obsługi a oznakowaniem urządzenia w odniesieniu do warunków pracy, wydajności lub innych cech urządzenia, pierwszeństwo mają zawsze informacje umieszczone na urządzeniu.
- Urządzenie nie nadaje się do pracy w klimacie tropikalnym oraz do pracy powyżej 2000 m n.p.m.
UWAGA:
Podłączenie kabli sygnałowych może powodować znaczne zakłócenia. Upewnij się, że urządzenia podłączone do wyjścia są wyciszone po podłączeniu. W przeciwnym razie poziom hałasu może spowodować uszkodzenia.
UWAGA PRODUKTY AUDIO O WYSOKIEJ GŁOŚNOŚCI!
To urządzenie jest przeznaczone do użytku profesjonalnego.
Komercyjna eksploatacja tego urządzenia podlega obowiązującym krajowym przepisom i wytycznym dotyczącym zapobiegania wypadkom.
Uszkodzenie słuchu z powodu dużej głośności i ciągłego narażenia: Używanie tego produktu może powodować wysoki poziom ciśnienia akustycznego (SPL), który może spowodować uszkodzenie słuchu. Unikać ekspozycji na duże ilości.
WSKAZÓWKI DOTYCZĄCE JEDNOSTEK INSTALACYJNYCH W POMIESZCZENIACH
- Urządzenia do zastosowań instalacyjnych są przeznaczone do pracy ciągłej.
- Urządzenia przeznaczone do montażu w pomieszczeniach nie są odporne na warunki atmosferyczne.
- Powierzchnie i części z tworzyw sztucznych jednostek instalacyjnych również mogą się starzeć, np. na skutek promieniowania UV i wahań temperatury. Nie prowadzi to zwykle do ograniczeń funkcjonalnych.
- w przypadku urządzeń zainstalowanych na stałe należy spodziewać się osadzania zanieczyszczeń, np. pyłu. Należy bezwzględnie przestrzegać wskazówek dotyczących pielęgnacji.
- O ile na urządzeniu lub w danych technicznych nie podano wyraźnie inaczej, urządzenia nadają się do urządzenia są przeznaczone do montażu na wysokości mniejszej niż 5 m.
ZAWARTOŚĆ OPAKOWANIA
Wyjąć produkt z opakowania i usunąć wszystkie materiały opakowaniowe.
Proszę sprawdzić kompletność i integralność dostawy i niezwłocznie po zakupie powiadomić sprzedawcę, jeśli dostawa nie jest kompletna lub jest uszkodzona.
Zawartość opakowania LDDI022 obejmuje:
• 1 x DIO 22 Dante Break Out Box
- 1 x zestaw terminali zaciskowych
- 1 x zestaw montażowy do instalacji na stole lub pod blatem
- 1 zestaw gumowych nóżek (wstępnie zmontowanych)
• INSTRUKCJA UŻYTKOWANIA
Zawartość opakowania LDDI044 obejmuje:
• 1 x DIO 44 Dante Break Out Box
- 1 x zestaw terminali zaciskowych
- 1 x zestaw montażowy do instalacji na stole lub pod blatem
- 1 zestaw gumowych nóżek (wstępnie zmontowanych)
• INSTRUKCJA UŻYTKOWANIA
WPROWADZENIE
D1022
Będący częścią serii TICA®, DIO 22 to interfejs Dante z dwoma wejściami i wyjściami, zapewniający możliwości, których naprawdę potrzebują profesjonaliści audio i AV. Wyposażony w dwa zbalansowane wejścia mikrofonowe/liniowe i wyjścia liniowe z czterostopniowymi ustawieniami wzmocnienia i zasilaniem phantom 24V na każdym wejściu. Kontrolki obecności sygnału na każdym kanale przyspieszają instalację i wykrywanie usterek.
DIO 22 można łatwo skonfigurować z poziomu panelu przedniego, a następnie zablokować, aby zapobiec niepożądanym manipulacjom.
Zasilanie z dowolnego przełącznika sieciowego PoE+ lub za pomocą opcjonalnego, zewnętrznego zasilacza. Ponieważ interfejs jest wyposażony w dwa porty sieciowe Dante, możesz łączyć ze sobą urządzenia łańcuchowo. Działa również jako injector PoE+: jeśli korzystasz z zewnętrznego zasilacza, możesz zasilić jeszcze jedno urządzenie sieciowe w łańcuchu.
Jego niewielki rozmiar (106 x 44 x 222 mm) i dołączone płyty montażowe pozwalają na dyskretną instalację za ekranami lub pod blatami. Alternatywnie, pasuje do 1/3 19-calowej szafy rack.
Za pomocą opcjonalnej półki rack można umieścić obok siebie do trzech produktów z serii TICA® i zbudować system spełniający dokładnie Państwa wymagania, wykorzystując minimalną ilość miejsca w szafie rack.
Połączenia za pomocą bloku zacisków na wejściach i wyjściach analogowych ułatwiają okablowanie.
Idealne rozwiązanie dla profesjonalnych instalatorów chcących połączyć się ze sprzętem Dante.
Dante Domain Manager i zgodność z AES 67.
DI044
Będący częścią serii TICA®, DIO 44 to interfejs Dante z czterema wejściami i wyjściami, który zapewnia możliwości, których naprawdę potrzebują profesjonaliści audio i AV. Wyposażony w cztery symetryczne wejścia mikrofonowo/liniowe i wyjścia liniowe z czterostopniowymi ustawieniami wzmocnienia i zasilaniem phantom 24V na każdym wejściu. Kontrolki obecności sygnału na każdym kanale przyspieszają instalację i wykrywanie usterek.
DIO 44 można łatwo skonfigurować z poziomu panelu przedniego, a następnie zablokować, aby zapobiec niepożądanym manipulacjom.
Zasilanie z dowolnego przełącznika sieciowego PoE+ lub za pomocą opcjonalnego, zewnętrznego zasilacza. Ponieważ interfejs jest wyposażony w dwa porty sieciowe Dante, możesz łączyć ze sobą urządzenia łańcuchowo. Działa również jako injector PoE+: jeśli korzystasz z zewnętrznego zasilacza, możesz zasilić jeszcze jedno urządzenie sieciowe w łańcuchu.
Jego niewielki rozmiar (106 x 44 x 222 mm) i dołączone płyty montażowe pozwalają na dyskretną instalację za ekranami lub pod stołami. Alternatywnie, pasuje do 1/3 19-calowej szafy rack. Za pomocą opcjonalnej półki rack można umieścić obok siebie do trzech produktów z serii TICA® i zbudować system spełniający dokładnie Państwa wymagania, wykorzystując minimalną ilość miejsca w szafie rack.
Połączenia za pomocą bloku zacisków na wejściach i wyjściach analogowych ułatwiają okablowanie.
Idealne rozwiązanie dla profesjonalnych instalatorów chcących połączyć się ze sprzętem Dante.
Dante Domain Manager i zgodność z AES 67.
CHARAKTERYSTYKA
DI022
- Interfejs Dante z dwoma wejściami i wyjściami
- Podłącz mikrofony lub wejścia o poziomie liniowym
- Czterostopniowa regulacja wzmocnienia i zasilanie fantomowe 24 V na kanał
- Bloki zacisków dla wszystkich połączeń analogowych
- Wskaźniki sygnału na każdym kanale
- Użyj PoE lub zewnętrznego źródła zasilania
- Użyj jako injector PoE do zasilania innego urządzenia sieciowego
• Połącz urządzenia Dante w łańcuch - Łatwa konfiguracja z poziomu panelu przedniego i blokada użytkownika
DI044
- Interfejs Dante z czterema wejściami i wyjściami
- Podłącz mikrofony lub wejścia o poziomie liniowym
- Czterostopniowa regulacja wzmocnienia i zasilanie fantomowe 24 V na kanał
- Bloki zacisków dla wszystkich połączeń analogowych
- Wskaźniki sygnału na każdym kanale
• Użyj PoE lub zewnętrznego źródła zasilania - Użyj jako injector PoE do zasilania innego urządzenia sieciowego
- Połącz urządzenia Dante w łańcuch
- Łatwa konfiguracja z poziomu panelu przedniego i blokada użytkownika

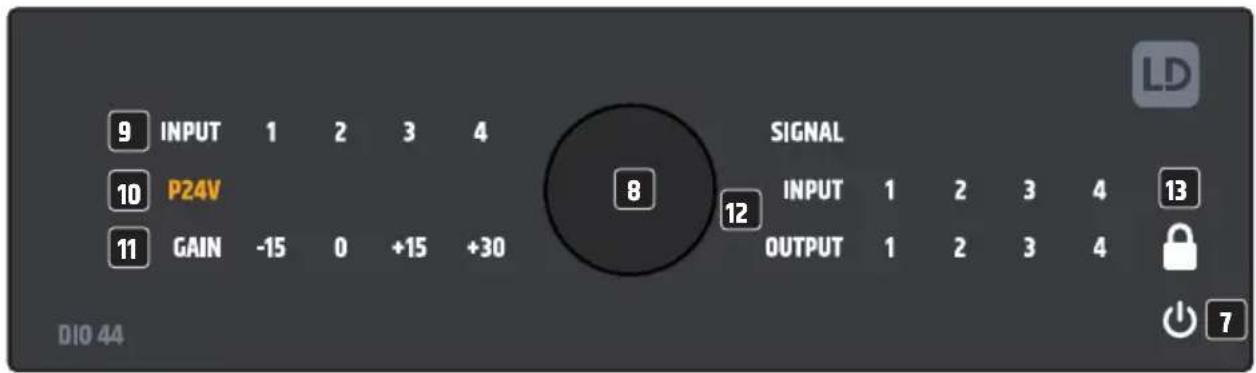

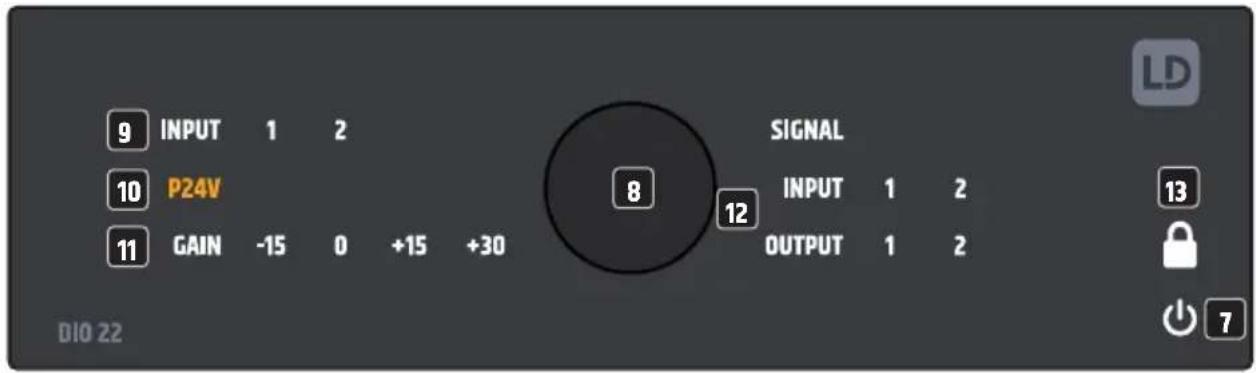

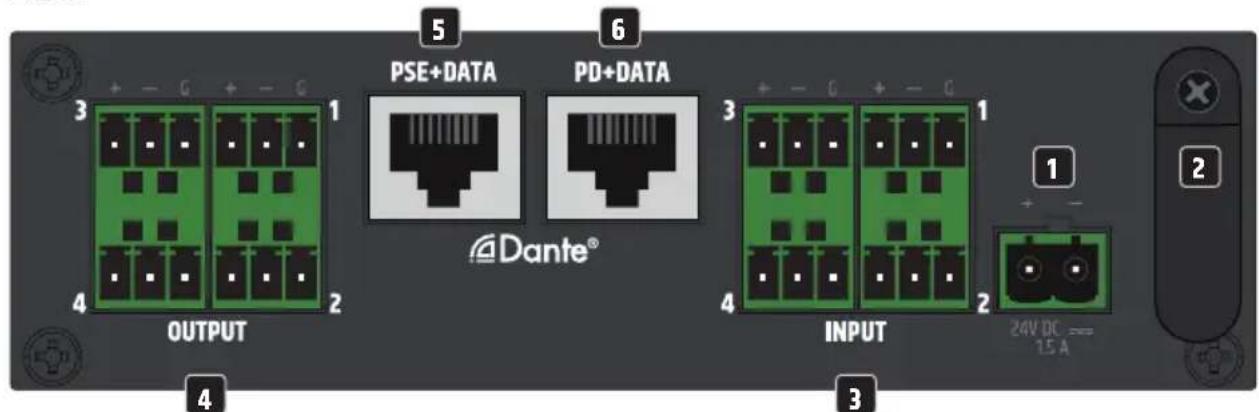

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŻNIKI
D1022
Przyłącze bloku zacisków do zasilania urządzenia. Aby uniknąć uszkodzenia urządzenia, proszę używać wyłącznie oryginalnego zasilacza sieciowego (zasilacz sieciowy dostępny opcjonalnie). Alternatywne źródło zasilania: Przełącznik Ethernet lub wtryskiwacz PoE z funkcją PoE+ (Power over Ethernet plus) lub lepszą.
2 ZMNIJEJSZENIE OBCIĄŻENIA
Zastosować odciążenie kabla elastycznego zasilacza, aby chronić złącze bloku zacisków zasilania urządzenia i blok zacisków zasilacza przed uszkodzeniem oraz aby zapobiec niezamierzonemu wyciągnięciu bloku zacisków.
3 INPUT

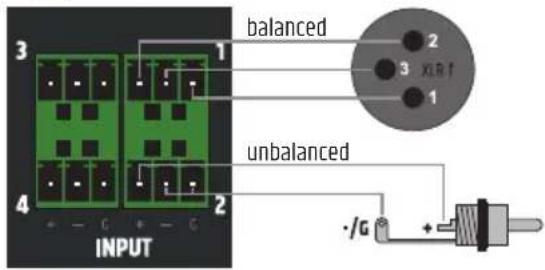

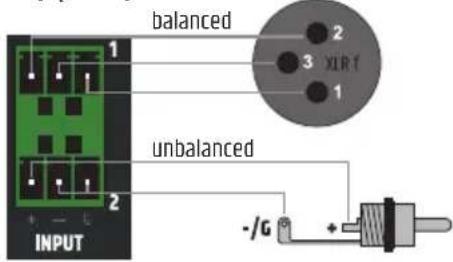

Analogowe wejścia audio ze zbalansowanymi złączami bloku zacisków, odpowiednie zarówno dla poziomów liniowych, jak i mikrofonowych. Można włączyć zasilanie phantom 24 V. Bieguny +, - i G przeznaczone są dla zbalansowanego sygnału wyjściowego (nadają się do okablowania nie- zbalansowanego). Listwy zaciskowe znajdują się w zawartości opakowania.

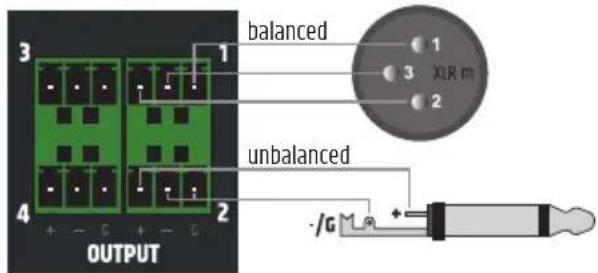

4 OUTPUT
Analogowe wyjścia audio ze zbalansowanymi połączeniami bloku zacisków. Bieguny +, - i G przeznaczone są dla zbalansowanego sygnału wyjściowego (nadają się do okablowania niezbalansowanego). Listwy zaciskowe znajdują się w zawartości opakowania. Jeśli na wyjściach liniowych OUTPUT nie ma sygnału audio, są one automatycznie wyciszane po pewnym czasie. Jeśli wykryty zostanie sygnał audio, funkcja wyciszenia zostanie automatycznie wyłączona.
Interfejs Dante® z gniazdem RJ45 do podłączania kolejnych urządzeń Dante® do sieci Dante®. Jeśli DIO 22 lub DIO 44 jest zasilany przez zewnętrzny zasilacz, inny DIO 22 lub DIO 44 może być zasilany przez PoE (patrz przykład połączenia 2).
6 PD+DATA (urządzenie zasilane)
Interfejs Dante® z gniazdem RJ45 do podłączenia DIO 22 lub DIO 44 do sieci Dante®. DIO 22 lub DIO 44 mogą być zasilane napięciem przez PoE+ (Power over Ethernet plus) lub lepszym.
Gdy tylko DIO 22 lub DIO 44 zostanie zasilony napięciem, rozpoczyna się proces rozruchu. Podczas procesu uruchamiania miga biały symbol zasilania, a wyjścia liniowe OUTPUT są wyciszone. Gdy proces uruchamiania zostanie zakończony po kilku sekundach, symbol zaświeci się na stałe, a urządzenie będzie gotowe do pracy.
8 ENKODER OBROTOWO-PRZYCISKOWY
Zapytanie o status i edycja ustawień kanałów wejściowych odbywa się za pomocą obrotowego enkodera.
Żadanie statusu: nacisnąć krótko pokrętło, a następnie obrócić je, aby sekwencyjnie pobrać informacje o stanie każdego kanału wejściowego. Zaświeci się numer wybranego kanału. Wyświetlany jest stan zasilania phantom (symbol świeci na pomarańczowo = włączony / symbol nie świeci = wyłączony) oraz wartość wzmocnienia wejściowego (-15, 0, +15, +30, wybrana wartość świeci na biało).
PRZYKŁAD DIO 22
PRZYKŁAD DIO 44


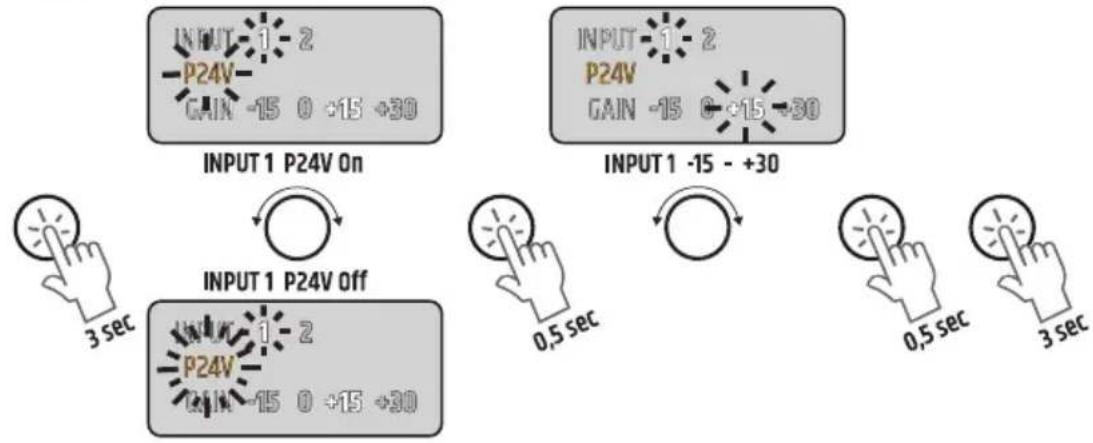

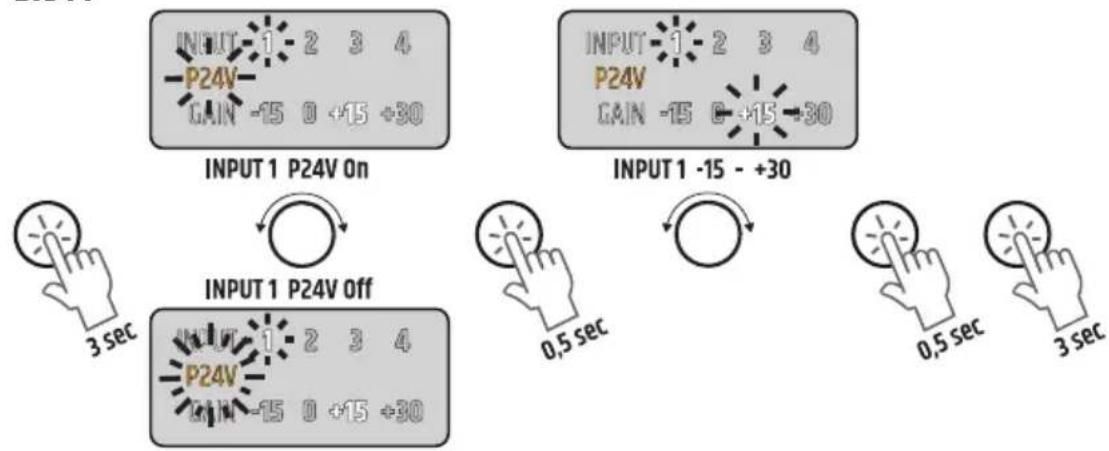

Tryb edycji: Proszę krótko nacisnąć pokrętło, a następnie wybrać żądany kanał, obracając pokrętło. Proszę nacisnąć pokrętło przez około 3 sekundy, aby przejść do trybu edycji. Numer kanału i skrót zasilania phantom P24V zaczną migać. Teraz proszę włączyć lub wyłączyć zasilanie fantomowe tego kanału, przekręcając pokrętło (P24V miga synchronicznie z numerem kanału = zasilanie fantomowe włączone, P24V miga szybko = zasilanie fantomowe wyłączone). Proszę potwierdzić wybór poprzez krótkie naciśnięcie pokrętła. W tym samym czasie aktualnie ustawiona wartość GAIN zaczyna migać i można ją zmienić zgodnie z potrzebami, obracając pokrętło. Proszę potwierdzić wybór poprzez krótkie naciśnięcie pokrętła. Następnie miga cyfra następnego kanału i można ustawić żądany status i wartość lub wyjść z trybu edycji, ponownie naciskając pokrętło przez około 3 sekundy.
DI022
DI044
9 INPUT
Podświetlane cyfry dla kanałów wejściowych. W każdym przypadku jedna z cyfr świeci się, gdy odpowiedni kanał jest wybrany podczas zapytania o status i miga w trybie edycji.
10 P24V
Pomarańczowy skrót zasilania phantom 24 V P24V świeci się podczas zapytania o status, gdy zasilanie phantom jest włączone i miga w trybie edycji (P24V miga synchronicznie z cyfrą kanału = zasilanie phantom włączone, P24V miga szybko = zasilanie phantom wyłączone).
11 WZMOCNIENIE -15 / 0 / +15 / +30
Podświetlane na biało cyfry do sprawdzania stanu i edycji wzmocnienia wstępnego kanału. Jedna z wartości -15 do +30 świeci się podczas zapytania o status i miga w trybie edycji. Wartości -15 i 0 są przeznaczone dla poziomu liniowego, a sygnały są przekazywane bez przetwarzania. Wartości +15 i +30 dotyczą poziomów mikrofonu, a sygnały są przetwarzane za pomocą filtra górnoprze-pustowego o częstotliwości 100 Hz.
12 WEJŚCIE/WYJŚCIE SYGNAŁU
Dwukolorowe podświetlane cyfry do detekcji sygnału i wyświetlania klipu.
INPUT: Gdy tylko na kanale wejściowym pojawi się sygnał audio o wystarczającym poziomie, odpowiednia cyfra zaświeci się na biało. Gdy tylko jedna z cyfr zaświeci się na czerwono, odpowiedni stopień wejściowy pracuje na granicy zniekształceń. W takim przypadku należy zmniejszyć GAIN poziomu przed-wzmocnienia kanału lub zmniejszyć poziom na urządzeniu odtwarzającym, aby cyfra nie świeciła się już na czerwono.
WYJŚCIE: Gdy tylko na kanale wyjściowym pojawi się sygnał audio o wystarczającym poziomie, odpowiednia cyfra zaświeci się na biało. Gdy tylko jedna z cyfr zaświeci się na czerwono, odpowiedni stopień wyjściowy pracuje na granicy zniekształceń. W takim przypadku należy zmniejszyć poziom odtwarzacza źródłowego, aby cyfra nie świeciła już na czerwono.
13 SYMBOL BLOKADY
Tryb edycji można zablokować przed nieautoryzowaną edycją. Proszę nacisnąć koder przez około 10 sekund, aby aktywować blokadę. Proszę zignorować fakt, że tryb edycji jest aktywowany po około 3 sekundach. Teraz symbol blokady miga przez kilka sekund, a następnie zapala się na stałe i można wykonać tylko zapytanie o status kanałów wejściowych. Aby dezaktywować blokadę, należy ponownie nacisnąć pokrętło przez około 10 sekund.
OTWORY WENTYLACYJNE
Aby zapobiec uszkodzeniu urządzenia, proszę nie zakrywać otworów wentylacyjnych po lewej i prawej stronie oraz na górze i na dole urządzenia i zapewnić swobodną cyrkulację powietrza. Zakrycie otworów wentylacyjnych na górze lub na dole obudowy w przypadku montażu pod lub na blacie nie jest krytyczne, ponieważ chłodzenie zapewnione przez otwory wentylacyjne na pozostałych stronach obudowy jest wystarczające.
Wskazówka: Do okablowania analogowych wejść i wyjść liniowych najlepiej używać zbalansowanych kabli audio.
PRZYKŁADY POŁĄCZEŃ
D1022
1
2
D1022
Przyłącza wejściowe
D1044
Przyłącza wejściowe
Podczas podłączania listew zaciskowych, proszę przestrzegać prawidłowego przyporządkowania biegunów/zacisków. Producent nie ponosi odpowiedzialności za szkody spowodowane wadliwym okablowaniem!
KONTROLER DANTE
Sieć Dante® jest konfigurowana za pomocą bezpłatnego oprogramowania DANTE® CONTROLLER. Pobierz oprogramowanie ze strony producenta www.audinate.com i zainstaluj je na komputerze. Podłącz interfejs Ethernet komputera do interfejsu sieciowego DIO 22 lub DIO 44 za pomocą kabla sieciowego (kat. 5e lub lepszej) i uruchom oprogramowanie Dante® Controller. Oprogramowanie posiada funkcję automatycznego wykrywania urządzeń. Routing sygnału odbywa się za pomocą kliknięcia myszą, a oznaczenia jednostek i kanałów mogą być indywidualnie edytowane przez użytkownika. W programie można wyświetlić adres IP, adres MAC i inne informacje o urządzeniach w sieci Dante®
MONTAŻ POD / NA BLACIE
Na górze i na dole obudowy znajdują się dwa wgłębienia, każde z dwoma otworami gwintowanymi M3, do montażu pod lub na blacie. Przykręcić dwie załączone płyty montażowe do górnej lub dolnej strony za pomocą załączonych śrub M3 z łbem stożkowym. Teraz można zamocować urządzenie w żądanej pozycji (patrz ilustracja, śruby mocujące nie są dołączone). W przypadku montażu na blacie, należy wcześniej结合起来 cztery gumowe nożki.
Aby zapewnić prawidłowe funkcjonowanie urządzenia w dłuższej perspektywie, należy o nie regularnie dbać i serwisować je w razie potrzeby. Potrzeba pielęgnacji i konserwacji zależy od intensywności użytkowania i
środowiska.
Generalnie zalecamy kontrolę wzrokową przed każdym uruchomieniem. Ponadto zalecamy Państwu wykonywanie wszystkich czynności konserwacyjnych wymienionych poniżej co 500 godzin pracy lub, w przypadku niskiej intensywności użytkowania, najpoźniej po roku. Wady spowodowane nieodpowiednią pielegnacją mogą skutkować ograniczeniem roszczeń gwarancyjnych.
PIELEGNACJA (MOŻE BYĆ PRZEPROWADZONA PRZEZ UŻYTKOWNIKA)
OSTRZEŻENIE! Przed przystąpieniem do jakichkolwiek prac konserwacyjnych proszę odłączyć zasilanie i, jeśli to możliwe, wszystkie połączenia urządzenia.
UWAGA: Niewłaściwa pielęgnacja może doprowadzić do uszkodzenia lub nawet zniszczenia urządzenia.
- Powierzchnie obudowy należy czyścić czystą, wilgotną szmatką. Proszę upewnić się, że do urządzenia nie przedostaje się wilgoć.
-
Wloty i wyloty powietrza muszą być regularnie czyszczone z kurzu i brudu. Jeśli używane jest spreżone powietrze, należy zapobiec uszkodzeniu urządzenia (np. w takim przypadku należy zablokować wentylatory).
-
Kable i styki wtyczek należy regularnie czyścić i usuwać z nich kurz i brud.
- Ogólnie rzecz biorąc, do konserwacji nie wolno używać żadnych środków czyszczących, dezynfekujących ani ściernych, w przeciwnym razie wykończenie powierzchni może ulec pogorszeniu. Szczególnie rozpuszczalniki, takie jak alkohol, mogą pogorszyć właściwości uszczelnienia obudowy.
- Urządzenia powinny być przechowywane w suchym miejscu i chronione przed kurzem i brudem.
KONSERWACJA I NAPRAWA (TYLKO PRZEZ WYKWALIFIKOWANY PERSONEL)
NIEBEZPIECZEŃSTWO! W urządzeniu znajdują się elementy pod napięciem. Nawet po odłączeniu od sieci, w urządzeniu może nadal występować napięcie szczątkowe, np. z powodu naładowanych kondensatorów.
UWAGA: W urządzeniu nie ma podzespołów, które wymagają konserwacji przez użytkownika.
UWAGA! Prace konserwacyjne i naprawcze mogą być wykonywane wyłącznie przez wyspecjalizowany personel upoważniony przez producenta. W razie wątpliwości proszę skontaktować się z producentem.
UWAGA: Nieprawidłowo wykonane prace konserwacyjne mogą mieć wpływ na roszczenie gwarancyjne.
WYMIARY (mm)
Numer artykułu LDDI022 LDDI044
Typ produktu interfejs 2x2 l/0 Dante interfejs 4x4 l/0 Dante
Wejścia: 24
Typ wejścia Przełączany zbalansowany poziom mikrofonowy lub liniowy
Wyjścia liniowe 2 4
Typ wyjścia Zbalansowany poziom liniowy z automatycznym przekaźnikiem wyciszenia przy utracie sygnału Dante/AES67
Chłodzenie Konwekcyjne
Sekcja wejść analogowych
Liczba złączy wejściowych 24
Typ połączenia 3-stykowa listwa zaciskowa, skok 3,81 mm
Czułość wejścia 55 mV (przełącznik wzmocnienia +30 dB) mikrofonowego
Znamionowe przesterowanie wejścia 20 dBu (sinus 1 kHz, przełącznik wzmocnienia 0 dB)
Pasmo przenoszenia 10 Hz - 20 kHz (-0,5 dB)
THD + Szum < 0,003% (przełącznik 0 dB, 4 dBu, 20 kHz BW)
DIM < -90 dB (+4 dBu)
Impedancja wejścia 10 kiloomów (zbalansowane)
Przesłuch < 105 dB (20 kHz BW)
SNR > 112 dB (przełącznik 0 dB, 20 dBu, 20 kHz BW, wązone A)
CMRR > 50 dB
Filtr górnoprzepustowy 100 Hz (-3 dB, gdy wybrano +15 lub +30 dB)
Zasilanie Phantom + 24 VDC przy maks. 10 mA (na wejście)
Wzmocnienie -15 dB, 0 dB, +15 dB, +30 dB
Analogowe wyjście liniowe
Liczba złączy wyjściowych 2 4
Typ połączenia 3-stykowa listwa zaciskowa, skok 3,81 mm
Maks. Poziom wyjściowy 18 dBu
Interm. Znieksztalcenia SMPTE < 0,005% (-20 dBFS do 0 dBFS)
THD + Szum < 0,002% (10 dBu, 20 kHz BW)
Hałas biegu jatowego > -92 dBu
Zakres dynamiki > 107 dB (0 dBFS, AES 17, ważenie CCIR-2k)
Pasmo przenoszenia 15 Hz - 20 kHz (-0,5 dB)
Numer artykułu LDDI022 LDDI044
Specyfikacja Dante®
Kanały audio 2 wejścia / 2 wyjścia 4 wejścia / 4 wyjścia
Głębokość bitowa 24 bit
Częstotliwość próbkowania 48 kHz
Opóźnienie Minimum 1 ms
Złącze Dante 100 BASE-T RJ45
Specyfikacja zasilania przez sieć Ethernet (PoE)
Minimalne wymagania PoE PoE+ IEEE 802.3at
PSE+Data Możliwość zasilania 1 dodatkowego urządzenia PD
Wymagania dotyczące zasilania
Napięcie wejściowe 24 V DC
Minimalny prąd 1,5 A
Złącze wejścia zasilania Listwa zaciskowa o skoku 5,08 mm (2-stykowa)
Maks. pobór mocy 10 W
Pobór mocy w stanie 7,5 W (brak sygnału wejściowego) bezczynności
Zużycie energii przy 22 W korzystaniu z portu dodatkowego
Prąd rozruchowy sieci 1,7 A PRZY 230 VAC
Temperatura robocza 0^ C – 40^ C; wilgotność < 85%, bez kondensacji
Ogólna charakterystyka
Materiał Obudowa stalowa, panel przedni z tworzywa sztucznego
Wymiary (szer. x wys. x dt.) 142 x 53 x 229 mm (wysokość z gumowymi nózkami)
Waga 1,050 kg
Dołączone akcesoria Płyty montażowe do montażu powierzchniowego, Bloki zacisków do połączeń elektrycznych, gumowe nóżki.
DYSPOZYCJA
Pakowanie:
- Opakowania mogą być wprowadzane do systemu recyklingu poprzez zwykłe kanały utylizacji.
- Prosimy o oddzielenie opakowania zgodnie z przepisami dotyczącymi utylizacji i recyklingu obowiązującymi w danym kraju.
Urządzenie:
- Niniejsze urządzenie podlega europejskiej dyrektywie w sprawie zużytego sprzętu elektrycznego i elektronicznego z późniejszymi zmianami. Dyrektywa WEEE Zużyty sprzęt elektryczny i elektroniczny. Stare urządzenia i baterie nie należą do odpadów domowych. Stare urządzenie lub baterie należy oddać do utylizacji za pośrednictwem autoryzowanego przedsiębiorstwa utylizacji odpadów lub zakładu utylizacji odpadów komunalnych. Należy przestrzegać przepisów obowiązujących w danym kraju!
- Przestrzegać wszystkich przepisów dotyczących utylizacji obowiązujących w danym kraju.
- Jako klient prywatny możesz uzyskać informacje na temat możliwości utylizacji przyjaznej dla środowiska od sprzedawcy, u którego zakupiono produkt lub od odpowiednich władz regionalnych.
OŚWIADCZENIA PRODUCENTA
GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOŚCI
Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0.
Nasze aktualne warunki gwarancji i ograniczenia odpowiedzialności znajdują się na stronie: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. W przypadku serwisu prosimy o kontakt z partnerem handlowym.
ZGODNOŚĆ CE
Adam Hall GmbH oświadcza niniejszym, że ten produkt jest zgodny z następującą dyrektywą (jeśli dotyczy).
R&TTE (1999/5/EC) lub RED (2014/53/EU) od czerwca 2017 r.
Dyrektywa niskonapięciowa (2014/35/UE)
Dyrektywa EMV (2014/30/UE)
RoHS (2011/65/EU)
Pełna deklaracja zgodności znajduje się na stronie www.adamhall.com.
Ponadto można ją również zamówić na stronie info@adamhall.com.
DEKLARACJA ZGODNOŚCI EU
Deklaracje zgodności dla produktów objętych dyrektywami LVD, EMC i RoHS można zamówić na stronie info@adamhall.com.
Deklaracje zgodności dla produktów podlegających dyrektywie RED, można uzyskać na stronie www.adamhall.com/compliance/.
Pomyłki i błędy, jak również zmiany techniczne lub inne są zastrzeżone!
