DIO 22 - Interfaccia audio LD Systems - Manuale utente e istruzioni gratuiti

MANUALE UTENTE DIO 22 LD Systems

INFORMAZIONI SU QUESTE ISTRUZIONI

PER L'USO 112

UTILIZZO IN CONFORMITÀ ALLE NORMATIVE 112

SPIEGAZIONI DI TERMINI E SIMBOLI 112

ISTRUZIONI DI SICUREZZA 113

CONTENUTO DELL'IMBALLAGGIO 116

INTRODUZIONE 116

CONNESSIONI, ELEMENTI DI COMANDO

E DI VISUALIZZAZIONE 118

ESEMPI DI CONNESSIONE 123

COLLEGAMENTI DELLA MORSETTIERA 127

CURA, MANUTENZIONE E RIPARAZIONE 129

DIMENSIONI 130

DATI TECNICI 131

SMALTIMENTO 133

DICHIARAZIONI DEL PRODUTTORE 133

ENGLISH

Questa unità è stata progettata e prodotta secondo standard di alta qualità per garantire un funzionamento senza problemi per molti anni. Questo è ciò che LD Systems rappresenta con il suo nome e la sua pluriennale esperienza come produttore di prodotti audio di alta qualità. Leggere attentamente le presenti istruzioni per l'uso in modo da poter sfruttare al meglio il nuovo prodotto LD Systems. Ulteriori informazioni su LD Systems sono disponibili sul nostro sito web WWW.LD-SYSTEMS.COM

INFORMAZIONI SU QUESTE ISTRUZIONI PER L'USO

• Prima della messa in funzione, leggere attentamente le istruzioni di sicurezza e l'intero manuale.
• Osservare le avvertenze riportate sull'apparecchio e nelle istruzioni per l'uso.
• Tenere sempre a portata di mano le istruzioni per l'uso.
• In caso di vendita o cessione dell'apparecchio, assicurarsi di consegnare anche le presenti istruzioni per l'uso, in quanto costituiscono una parte essenziale del prodotto.

UTILIZZO IN CONFORMITÀ ALLE NORMATIVE

Il prodotto è un dispositivo per installazioni audio professionali!

Il prodotto è stato sviluppato per l'uso professionale nel campo dell'installazione audio. e non è adatto all'uso domestico! Inoltre, questo prodotto è destinato all'installazione da parte di personale qualificato in possesso di conoscenze specialistiche e per l'utilizzo da parte di persone addestrate! L'uso del prodotto al di fuori dei dati tecnici e delle condizioni operative specificate è considerato un uso improprio! È esclusa la responsabilità per danni a persone e cose dovuti a un uso improprio! Il prodotto non è adatto a:

• Persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza.
• Bambini (i bambini devono essere istruiti a non giocare con l'apparecchio).

SPIEGAZIONI DI TERMINI E SIMBOLI

1. PERICOLO: la parola PERICOLO, eventualmente in combinazione con un simbolo, indica immediatamente situazioni o condizioni pericolose per la vita e l'incolumità delle persone.
2. AVVERTENZA: la parola AVVERTENZA, eventualmente abbinata a un simbolo, indica situazioni o condizioni potenzialmente pericolose per la vita e l'incolumità delle persone.
3. ATTENZIONE: la parola ATTENZIONE, eventualmente abbinata a un simbolo, viene utilizzata per indicare situazioni o condizioni che possono provocare lesioni.
4. ATTENZIONE: la parola ATTENZIONE, eventualmente abbinata a un simbolo, viene utilizzata per indicare situazioni o condizioni che possono causare danni a cose e/o all'ambiente.

Questo simbolo indica i pericoli che possono causare scosse elettriche.

Questo simbolo indica punti di pericolo o situazioni pericolose.

Questo simbolo indica i pericoli dovuti alle superfici calde.

Questo simbolo indica i pericoli dovuti a livelli di volume elevati.

Questo simbolo indica informazioni supplementari sul funzionamento del prodotto.

Questo simbolo indica un'unità che non contiene parti sostituibili dall'utente.

Questo simbolo indica un dispositivo che può essere utilizzato solo in ambienti asciutti.

ISTRUZIONI DI SICUREZZA

PERICOLO:

1. Non aprire o modificare l'unità.
2. Se l'apparecchio non funziona più correttamente, se liquidi o oggetti sono penetrati all'interno dell'apparecchio o se l'apparecchio è stato danneggiato in qualsiasi altro modo, spegnerlo immediatamente e scollegarlo dall'alimentazione. Questo apparecchio può essere riparato solo da personale specializzato autorizzato.
3. Per le unità di classe di protezione 1, il conduttore di terra deve essere collegato correttamente. Non interrompere mai il conduttore di protezione. I dispositivi della classe di protezione 2 non dispongono di un conduttore di terra di protezione.
4. Assicurarsi che i cavi sotto tensione non siano attorcigliati o danneggiati meccanicamente in altro modo.
5. Non escludere mai il fusibile dell'apparecchio.

ATTENZIONE:

1. L'apparecchio non deve essere messo in funzione se presenta danni evidenti.
2. L'unità può essere installata solo in stato di assenza di tensione.
3. Se il cavo di alimentazione dell'apparecchio è danneggiato, non mettere in funzione l'apparecchio.
4. I cavi di rete collegati in modo permanente possono essere sostituiti solo da personale qualificato.

ATTENZIONE:

1. Non mettere in funzione l'unità se è stata esposta a forti sbalzi di temperatura (ad esempio, dopo il trasporto). L'umidità e la condensa potrebbero danneggiare l'unità. Non accendere l'unità finché non ha raggiunto la temperatura ambiente.
2. Assicurarsi che la tensione e la frequenza della rete di alimentazione corrispondano ai valori indicati sull'apparecchio. Se l'unità è dotata di un selettore di tensione, non collegare l'unità finché non è impostata correttamente. Utilizzare esclusivamente cavi di rete idonei.
3. Per scollegare l'apparecchio dalla rete elettrica in tutti i poli, non è sufficiente premere l'interruttore di accensione/spegnimento dell'apparecchio.
4. Assicurarsi che il fusibile utilizzato corrisponda al tipo stampato sull'unità.
5. Assicurarsi che siano state adottate misure adeguate contro le sovratensioni (ad es. fulmini).
6. Rispettare la corrente di uscita massima specificata per le unità con collegamento Power Out. Assicurarsi che l'assorbimento totale di corrente di tutte le unità collegate non superi il valore specificato.
7. Sostituire i cavi di rete collegabili solo con quelli originali.

PERICOLO:

1. Pericolo di soffocamento! I sacchetti di plastica e le piccole parti devono essere tenuti fuori dalla portata di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali.
2. Pericolo di caduta! Assicurarsi che l'unità sia installata in modo sicuro e non possa cadere. Usare solo supporti o supporti adeguati (soprattutto per le installazioni permanenti). Assicurarsi che gli accessori siano installati e fissati correttamente. Assicurarsi che vengano rispettate le norme di sicurezza applicabili.

ATTENZIONE:

1. Utilizzare l'apparecchio solo nel modo previsto.
2. Utilizzare l'apparecchio solo con gli accessori raccomandati e previsti dal produttore.
3. Durante l'installazione, rispettare le norme di sicurezza vigenti nel proprio Paese.
4. Dopo aver collegato l'unità, controllare tutti i percorsi dei cavi per evitare danni o incidenti, ad esempio per il rischio di inciampare.
5. Rispettare la distanza minima specificata dai materiali normalmente infiammabili! Se non è esplicitamente indicato, la distanza minima è di 0,3 m.

ATTENZIONE:

1. Nel caso di componenti mobili, come le staffe di montaggio o altri componenti mobili, esiste la possibilità di incepparsi.
2. Nel caso di unità con componenti a motore, esiste il rischio di lesioni dovute al movimento dell'unità. I movimenti improvvisi dell'apparecchiatura possono provocare reazioni di spavento.

ATTENZIONE:

1. Non installare o far funzionare l'apparecchio in prossimità di radiatori, bocchette di calore, stufe o altre fonti di calore. Assicurarsi sempre che l'unità sia installata in modo da essere sufficientemente raffreddata e da non surriscaldarsi.
2. Non collocare fonti di accensione come candele accese vicino all'apparecchio.
3. Le aperture di ventilazione non devono essere coperte e le ventole non devono essere bloccate.
4. Per il trasporto, utilizzare l'imballaggio originale o quello fornito dal produttore.
5. Evitare urti o colpi all'unità.
6. Rispettare la classe di protezione IP e le condizioni ambientali, quali temperatura e umidità, secondo le specifiche.
7. I dispositivi possono essere costantemente sviluppati. In caso di discrepanze tra le istruzioni per l'uso e l'etichetta dell'apparecchio per quanto riguarda le condizioni di funzionamento, le prestazioni o altre caratteristiche dell'apparecchio, le informazioni sull'apparecchio hanno sempre la precedenza.
8. L'unità non è adatta ai climi tropicali e al funzionamento al di sopra dei 2000 m di altitudine.

ATTENZIONE:

Il collegamento dei cavi di segnale può causare un notevole rumore. Assicurarsi che i dispositivi collegati all'uscita siano silenziosi quando sono collegati. In caso contrario, i livelli di rumore possono causare danni.

ATTENZIONE AI PRODOTTI AUDIO AD ALTO VOLUME!

Questa unità è destinata all'uso professionale.

Il funzionamento commerciale di questo apparecchio è soggetto alle normative e alle linee guida nazionali applicabili per la prevenzione degli incidenti.

Danni all'udito dovuti al volume elevato e all'esposizione continua: l'uso di questo prodotto può generare livelli di pressione sonora (SPL) elevati che possono causare danni all'udito. Evitare l'esposizione a volumi elevati.

NOTE PER LE UNITÀ DI INSTALLAZIONE INTERNE

1. Le unità per applicazioni di installazione sono progettate per il funzionamento continuo.
2. I dispositivi per l'installazione all'interno non sono resistenti alle intemperie.
3. Anche le superfici e le parti in plastica delle unità di installazione possono invecchiare, ad esempio a causa dei raggi UV e delle variazioni di temperatura. In genere, ciò non comporta limitazioni funzionali.
4. Nel caso di unità installate in modo permanente, è prevedibile il deposito di impurità, ad esempio polvere. È fondamentale osservare le istruzioni per la cura.
5. Se non diversamente specificato sull'unità o nei dati tecnici, le unità sono adatte a le unità sono destinate ad altezze di installazione inferiori a 5 metri.

CONTENUTO DELL'IMBALLAGGIO

Estrarre il prodotto dalla confezione ed eliminare tutto il materiale di imballaggio. Controllare che la consegna sia completa e intatta, e informare il partner di distribuzione immediatamente dopo l'acquisto se non è completa o è danneggiata.

La confezione di LDDI022 comprende:

• 1 breakout box Dante DIO 22
- 1 set di morsettiere
- 1 set di montaggio per installazione sopra o sotto tavolo
- 1 set di piedini in gomma (preassemblati)
- Manuale di istruzioni

La confezione di LDDI044 comprende:

• 1 breakout box Dante DIO 44
- 1 set di morsettiere
- 1 set di montaggio per installazione sopra o sotto tavolo
- 1 set di piedini in gomma (preassemblati)
- Manuale di istruzioni

INTRODUZIONE

DI022

DIO 22 è un'interfaccia Dante a due ingressi e due uscite della serie TICA®. Offre funzionalità davvero indispensabili per chi opera a livello professionale in ambito audio e AV. Ha due ingressi microfonici/linea bilanciati, uscite di linea con impostazioni di guadagno in quattro fasi e alimentazione phantom da 24 V su ogni ingresso. Le spie di presenza del segnale su ogni canale rendono veloce eseguire l'installazione e individuare i guasti.

DIO 22 si configura con facilità dal pannello frontale e può essere bloccato per evitare manomissioni.

Per l'alimentazione si può utilizzare qualsiasi switch di rete PoE+ oppure l'alimentatore esterno opzionale. Le due porte Dante in rete permettono di collegare i dispositivi a margherita. Funge anche da iniettore PoE+: se viene utilizzato l'alimentatore esterno, è possibile alimentare un ulteriore dispositivo collegato in rete nella catena.

Il formato ridotto (106 x 44 x 222 mm) e le piastre di montaggio fornite in dotazione ne consentono l'installazione a scomparsa, ad esempio dietro gli schermi o sotto i tavoli. In alternativa, può essere alloggiata in 1/3 di rack da 19 ☐. Con il vassoio rack opzionale si possono affiancare fino a tre prodotti della serie TICA® e realizzare un sistema che risponda alle proprie esigenze sfruttando uno spazio rack minimo.

Le connessioni a morsettiera sugli ingressi e sulle uscite analogiche facilitano il cablaggio.

La soluzione perfetta per installatori professionisti che vogliono collegarsi alle apparecchiature Dante.

Compatibile con Dante Domain Manager e AES 67.

DI044

DIO 44 è un'interfaccia Dante a due ingressi e due uscite della serie TICA®. Offre funzionalità davvero indispensabili per chi opera a livello professionale in ambito audio e AV. Ha quattro ingressi microfonici/linea bilanciati, uscite di linea con impostazioni di guadagno in quattro fasi e alimentazione phantom da 24 V su ogni ingresso. Le spie di presenza del segnale su ogni canale rendono veloce eseguire l'installazione e individuare i guasti.

DIO 44 si configura con facilità dal pannello frontale e può essere bloccato per evitare manomissioni.

Per l'alimentazione si può utilizzare qualsiasi switch di rete PoE+ oppure l'alimentatore esterno opzionale. Le due porte Dante in rete permettono di collegare i dispositivi a margherita. Funge anche da iniettore PoE+: se viene utilizzato l'alimentatore esterno, è possibile alimentare un ulteriore dispositivo collegato in rete nella catena.

Il formato ridotto (106 x 44 x 222 mm) e le piastre di montaggio fornite in dotazione ne consentono l'installazione a scomparsa, ad esempio dietro gli schermi o sotto i tavoli. In alternativa, può essere alloggiata in 1/3 di rack da 19☐. Con il vassoio rack opzionale si possono affiancare fino a tre prodotti della serie TICA® DIO e realizzare un sistema che risponda alle proprie esigenze sfruttando uno spazio rack minimo.

Le connessioni a morsettiera sugli ingressi e sulle uscite analogiche facilitano il cablaggio.

La soluzione perfetta per installatori professionisti che vogliono collegarsi alle apparecchiature Dante.

Compatibile con Dante Domain Manager e AES 67.

CARATTERISTICHE

DI022

• Interfaccia Dante a due ingressi e due uscite
• Collega microfoni o ingressi a livello di linea
• Controllo del guadagno in quattro fasi e alimentazione phantom da 24 V per canale
• Morsettiere per tutte le connessioni analogiche
• Indicatori di segnale su ogni canale
• PoE o alimentatore esterno
• Utilizzabile come iniettore PoE per alimentare un altro dispositivo collegato in rete
• Consente il collegamento a margherita di dispositivi Dante
• Facile configurazione del pannello frontale e blocco utente

DI044

• Interfaccia Dante a quattro ingressi e quattro uscite
  • Collega microfoni o ingressi a livello di linea
• Controllo del guadagno in quattro fasi e alimentazione phantom da 24 V per canale
• Morsettiere per tutte le connessioni analogiche
• Indicatori di segnale su ogni canale
  • PoE o alimentatore esterno
• Utilizzabile come iniettore PoE per alimentare un altro dispositivo collegato in rete
• Consente il collegamento a margherita di dispositivi Dante
• Facile configurazione del pannello frontale e blocco utente

CONNESSIONI, ELEMENTI DI COMANDO E DI VISUALIZZAZIONE

DIO 22

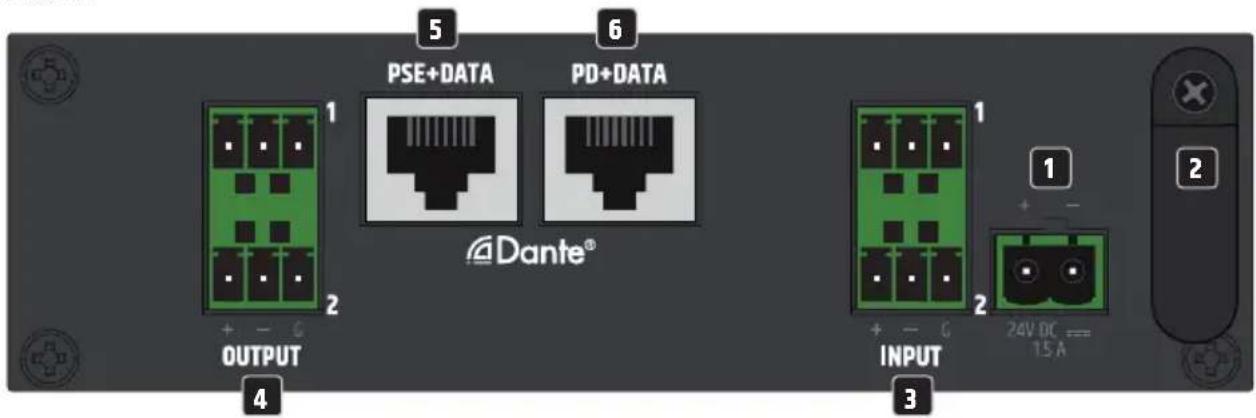

PSE+DATA PD+DATA Dante® OUTPUT 1 2 3 4 5 6 1 2 INPUT 24V DC === 1.5 A

DIO 44

OUTPUT 5 PSE+DATA 6 PD+DATA Dante® 3 1 4 2 3 1 4 INPUT 2 1 24V DC === 15A 4 3

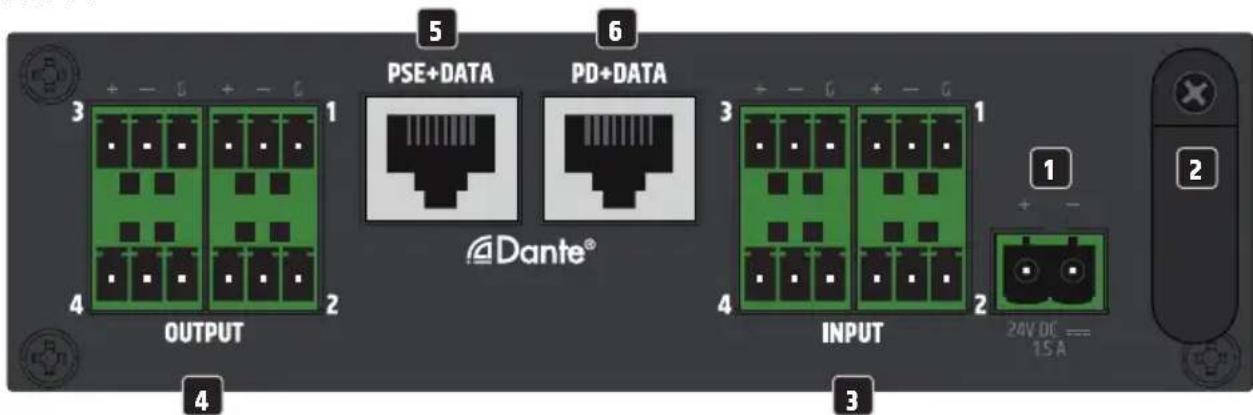

1 COLLEGAMENTO A MORSETTIERA PER ALIMENTAZIONE

Collegamento a morsettiera per alimentazione del dispositivo. Per non danneggiare l'apparecchio, utilizzare solo l'adattatore di rete originale (l'adattatore di rete è disponibile come optional).

Fonte di alimentazione alternativa Switch Ethernet o iniettore PoE con PoE+ (Power over Ethernet plus) o migliore.

2 RILASCIO ANTISTRAPPO

Utilizzare il rilascio antistrappo del cavo flessibile dell'alimentatore per proteggere dai danni il connettore della morsettiera dell'alimentazione del dispositivo e la morsettiera di alimentazione e per evitare che la morsettiera venga estratta involontariamente.

3 INPUT

Ingressi audio analogici con connettori a morsettiera bilanciati, adatti sia ai livelli di linea sia ai livelli microfonici. È possibile attivare un'alimentazione phantom da 24 volt. I poli +, – e G sono destinati al segnale di ingresso bilanciato (adatto al cablaggio non bilanciato). Le morsettiere sono incluse nel contenuto della confezione.

4 OUTPUT

Uscite audio analogiche con connessioni bilanciate a morsettiera. I poli +, – e G servono per il segnale di uscita bilanciato (adatto al cablaggio non bilanciato). Le morsettiere sono incluse nella confezione. In assenza di segnale audio sulle uscite di linea OUTPUT, dopo un certo tempo queste vengono silenziate automaticamente. Se viene rilevato un segnale audio, la funzione "Mute" si disattiva automaticamente.

5 PSE+DATA (Power Sourcing Equipment, apparecchiature di approvvigionamento energetico)

Interfaccia Dante® con presa RJ45 per collegare altri dispositivi Dante® alla rete Dante®. Se DIO 22 o DIO 44 è alimentato tramite un alimentatore esterno, è possibile alimentare un altro DIO 22 o DIO 44 mediante PoE (vedere l'esempio di collegamento 2).

6 PD+DATA (Powered Device, dispositivo alimentato)

Interfaccia Dante® con presa RJ45 per collegare DIO 22 o DIO 44 a una rete Dante®. I DIO 22 o DIO 44 possono essere alimentati tramite PoE+ (Power over Ethernet plus) o meglio.

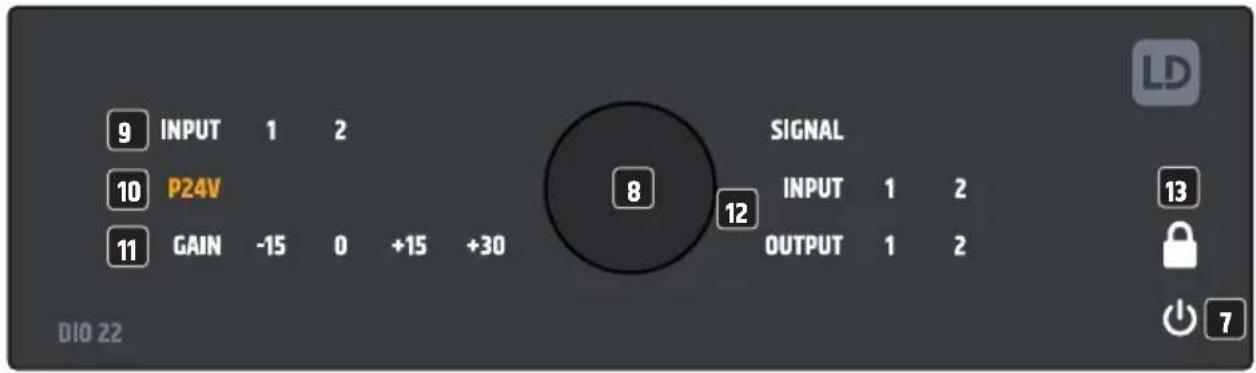

9 INPUT 1 2 10 P24V 11 GAIN -15 0 +15 +30 8 12 SIGNAL INPUT 1 2 OUTPUT 1 2 DIO 22 13 7

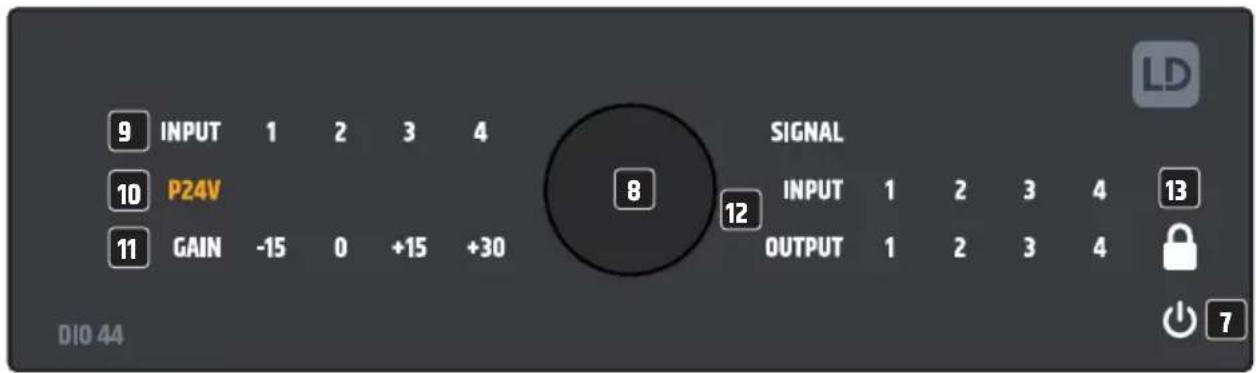

9 INPUT 1 2 3 4 10 P24V 11 GAIN -15 0 +15 +30 8 12 SIGNAL INPUT 1 2 3 4 OUTPUT 1 2 3 4 DIO 44 LD 13 7

7 SIMBOLO DELL'ALIMENTAZIONE

Non appena DIO 22 o DIO 44 sono collegati alla tensione, parte il processo di avviamento. Durante il processo di avvio, il simbolo bianco dell'alimentazione lampeggia e le uscite di linea OUTPUT sono silenziate. Qualche secondo dopo che il processo di avvio si è concluso, il simbolo rimane acceso e il dispositivo è pronto per funzionare.

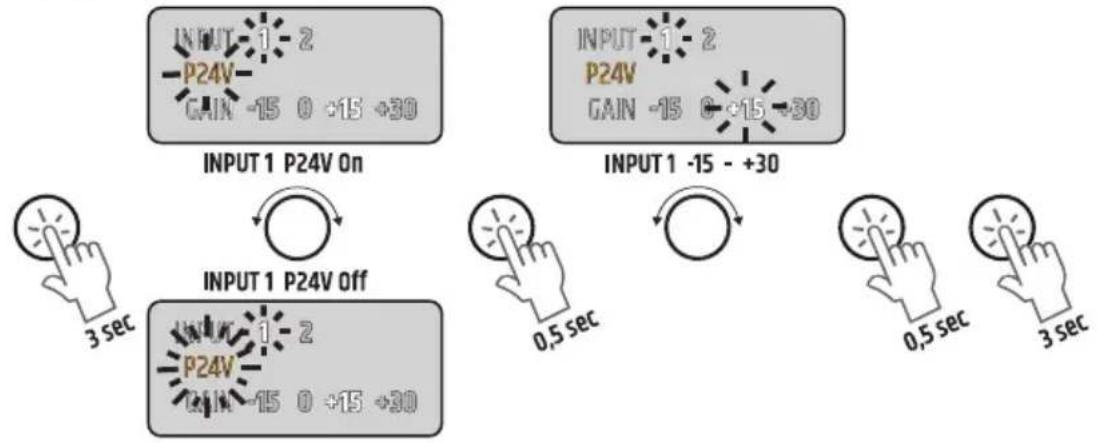

8 ENCODER A ROTAZIONE/PRESSIONE

Per interrogare lo stato e modificare le impostazioni dei canali d'ingresso si utilizza l'encoder a rotazione/pressione.

Richiesta di stato: premere brevemente l'encoder, quindi ruotarlo per recuperare in sequenza le informazioni di stato di ogni canale d'ingresso. Il numero del canale selezionato si illumina. Vengono visualizzati lo stato dell'alimentazione phantom (se il simbolo si accende con colore arancione il dispositivo è acceso, se non si accende il dispositivo è spento) e il valore del guadagno d'ingresso (-15, 0, +15, +30: il valore selezionato si accende con colore bianco).

ESEMPIO DIO 22

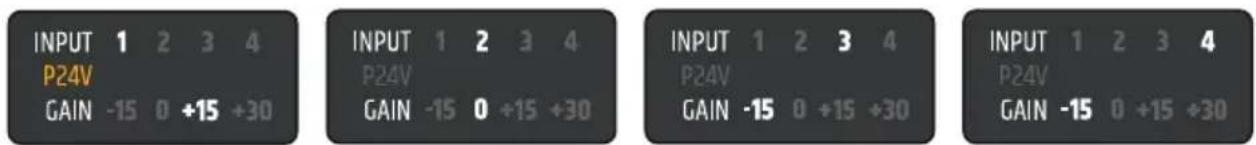

INPUT 1 2 P24V GAIN -15 0 +15 +30 0,5 sec INPUT 1 - 2

INPUT 1 2 P24V GAIN -15 0 +15 +30 INPUT 1 2 P24V GAIN -15 0 +15 +30

L'illuminazione dei caratteri si disattiva automaticamente se entro circa 40 secondi non vengono effettuati inserimenti.

ESEMPIO DIO 44

INPUT 1 2 3 4 P24V GAIN -15 0 +15 +30 0,5 sec INPUT 1 - 4

INPUT 1 2 3 4 P24V GAIN -15 0 +15 +30 INPUT 1 2 3 4 P24V GAIN -15 0 +15 +30 INPUT 1 2 3 4 P24V GAIN -15 0 +15 +30 INPUT 1 2 3 4 P24V GAIN -15 0 +15 +30

L'illuminazione dei caratteri si disattiva automaticamente se entro circa 40 secondi non vengono effettuati inserimenti.

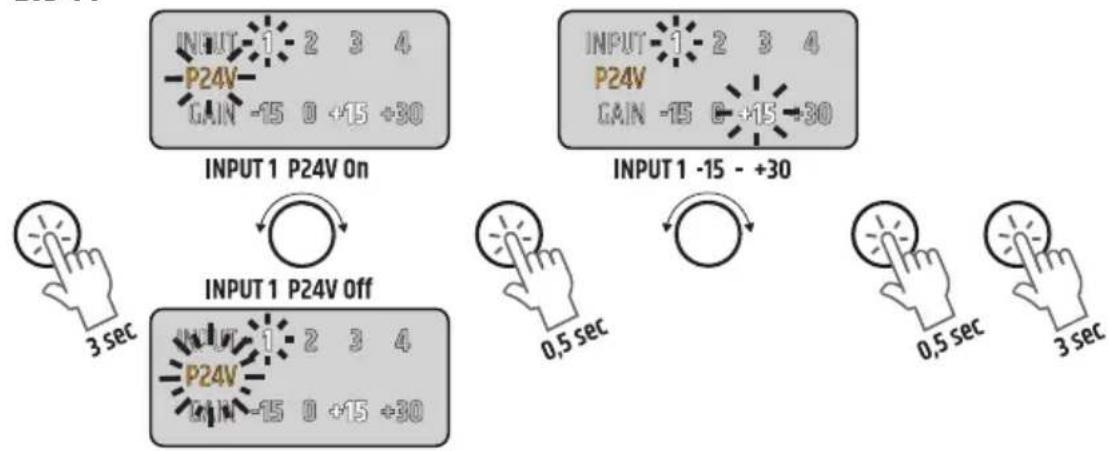

Modalità di modifica: premere brevemente l'encoder e ruotarlo per selezionare il canale desiderato. Ora premere l'encoder per circa 3 secondi per passare alla modalità di modifica. Il numero del canale e la sigla P24V dell'alimentazione phantom iniziano a lampeggiare. Attivare o disattivare ora l'alimentazione phantom di questo canale ruotando l'encoder (se P24V lampeggia in sincronia con il numero del canale l'alimentazione phantom è attiva, se P24V lampeggia rapidamente l'alimentazione phantom è disattivata). Confermare la selezione premendo brevemente l'encoder. Allo stesso tempo, il valore impostato per GAIN inizia a lampeggiare e può essere modificato a piacere ruotando l'encoder. Confermare la selezione premendo brevemente l'encoder. Il numero del seguente canale lampeggia e si può impostare lo stato e il valore desiderati oppure uscire dalla modalità di modifica premendo nuovamente l'encoder per circa 3 secondi.

DIO 22

DIO 44

9 INPUT

Numeri dei canali d'ingresso illuminati. In ciascun caso, uno dei numeri si illumina quando il canale corrispondente viene selezionato durante l'interrogazione di stato e lampeggia nella modalità di modifica.

10 P24V

Durante l'interrogazione dello stato, la sigla P24V di colore arancione, relativa all'alimentazione phantom da 24 V, si accende se l'alimentazione phantom è attivata e lampeggia in modalità di modifica (se P24V lampeggia in sincronia con il numero del canale, l'alimentazione phantom è attiva, se P24V lampeggia rapidamente, l'alimentazione phantom è disattivata).

11 GAIN -15 / 0 / +15 / +30

I numeri illuminati con colore bianco indicano la ricerca dello stato e la modifica della preamplificazione del canale. Durante l'interrogazione dello stato si accende un valore compreso tra -15 e +30 e lampeggia in modalità di modifica. I valori compresi tra -15 e 0 si riferiscono al livello di linea; i segnali vengono trasmessi non elaborati. I valori +15 e +30 si riferiscono ai livelli del microfono; i segnali vengono elaborati con un filtro passa alto a 100 Hz.

12 INGRESSO/USCITA DEL SEGNALE

Numeri illuminati in due colori per il rilevamento del segnale e la visualizzazione clip.

INGRESSO: non appena su un canale d'ingresso è presente un segnale audio di livello sufficiente, il numero corrispondente a si illumina di bianco. Quando uno dei numeri s'illumina di colore rosso, lo stadio di ingresso corrispondente funziona al limite di distorsione. In questo caso, ridurre il GUADAGNO di preamplificazione del canale o il livello sul dispositivo di riproduzione in modo che il numero non sia più rosso.

USCITA: non appena su un canale di uscita è presente un segnale audio di livello sufficiente, il numero corrispondente a si illumina di bianco. Quando uno dei numeri s'illumina di colore rosso, lo stadio di uscita corrispondente funziona al limite di distorsione. In questo caso, ridurre il livello sul lettore sorgente in modo che il numero non sia più rosso.

13 ICONA LUCCHETTO

È possibile bloccare la modalità di modifica per evitare cambiamenti non autorizzati. Per attivare il blocco, premere l'encoder per circa 10 secondi. Dopo circa 3 secondi la modalità di modifica si attiva, ma va ignorata. Ora l'icona del lucchetto lampeggia per qualche secondo, poi rimane accesa; a questo punto si può eseguire solo l'interrogazione dello stato dei canali d'ingresso. Per sbloccare, premere nuovamente l'encoder per circa 10 secondi.

BOCCHE DI VENTILAZIONE

Per evitare di danneggiare il dispositivo, non coprire le bocche di ventilazione sui lati destro e sinistro e sulla parte superiore e inferiore del dispositivo, per assicurarsi che l'aria possa circolare liberamente. Coprire le aperture di ventilazione sulla parte superiore o inferiore dell'involucro quando lo si monta sotto o sopra un tavolo non è fondamentale, in quanto il raffreddamento fornito dalle aperture di ventilazione sui lati restanti è sufficiente.

Suggerimento: per cablare gli ingressi e le uscite di linea analogici, sono preferibili cavi audio bilanciati.

ESEMPI DI CONNESSIONE

DIO 22

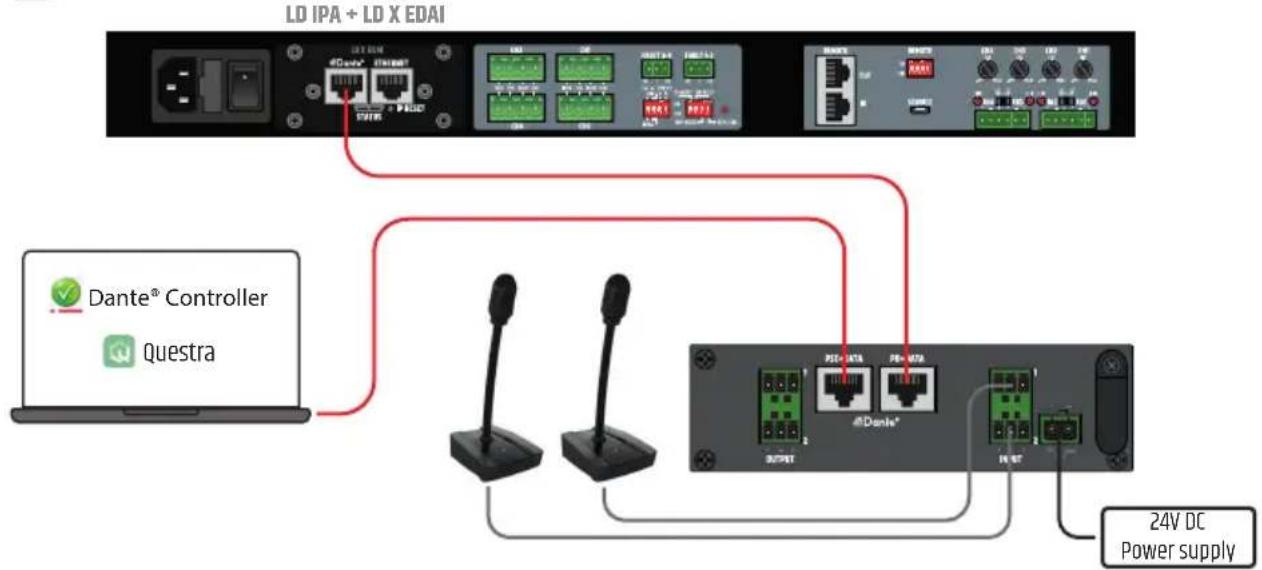

1

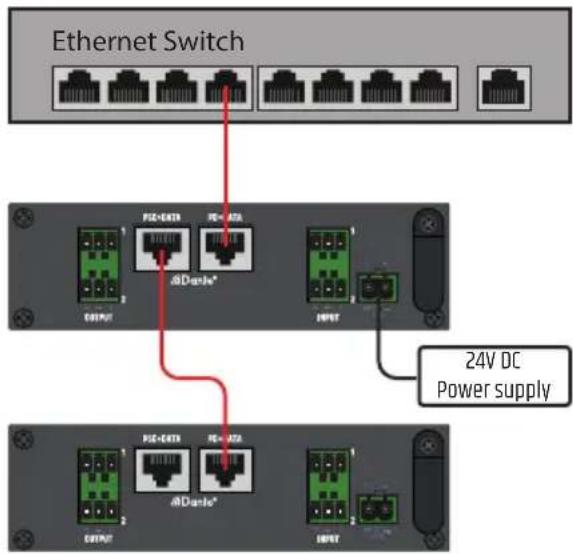


2

DIO 22
Connessioni di INGRESSO

Connessioni di USCITA

DIO 44
Connessioni di INGRESSO

Connessioni di USCITA

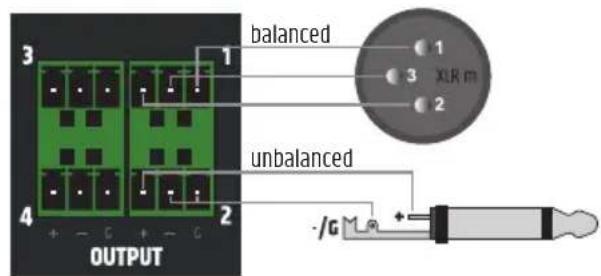

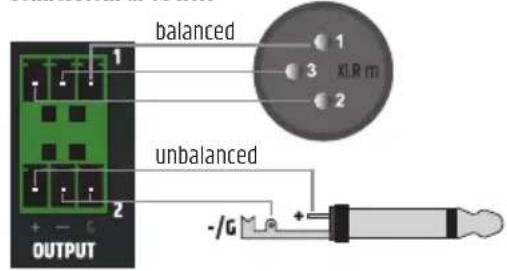

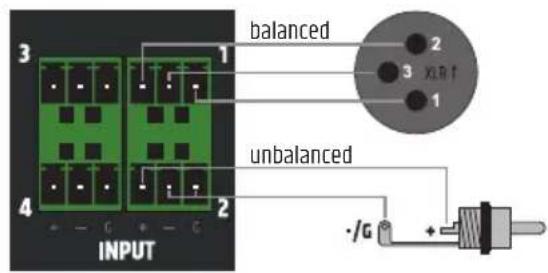

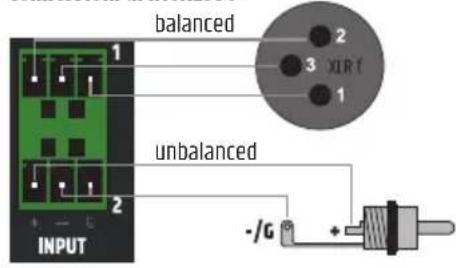

Nel cablare i blocchetti terminali, rispettare la corretta assegnazione dei poli/connettori. Il produttore non si assume alcuna responsabilità per i danni causati da cablaggio difettoso!

DANTE® CONTROLLER

Una rete Dante® si configura con il software DANTE® CONTROLLER, disponibile gratuitamente. Scaricare il software dal sito web del produttore www.audinate.com e installarlo su un computer. Collegare l'interfaccia Ethernet del computer a un'interfaccia di rete del DIO 22 o del DIO 44 utilizzando un cavo di rete (categoria 5e o superiore) e avviare il software Dante® Controller. Il software dispone di una funzione per il rilevamento automatico del dispositivo. Per instradare il segnale, fare clic con il mouse; le denominazioni del dispositivo e dei canali possono essere modificate individualmente dall'utente. L'indirizzo IP, l'indirizzo MAC e altre informazioni sui dispositivi della rete Dante® possono essere visualizzati nel software.

Dante Controller - Network View File Devices View Help Primary Leader Clock: dio22-86dd4d Routing Device Info Clock Status Network Status Events Dante® Filter Transmitters Filter Receivers Transmitters (2) dio22-86dd4d TX1 TX2 dio44-96bd24 TX1 TX2 TX3 TX4 + Receivers (3) dio04-96bd2a RX1 RX2 RX3 RX4 dio22-86dd4d RX1 RX2 dio44-96bd24 RX1 RX2 RX3 RX4 P: S: 3 devices Audio Multicast Bandwidth: 0 bps Event Log: Clock Status Monitor:

Una volta completata la configurazione dei dispositivi sulla rete Dante ^® , è possibile chiudere il software Dante ^® Controller e staccare il computer dalla rete. Le impostazioni delle unità della rete permangono. Quando DIO 22 o DIO 44 viene scollegato dalla rete Dante ^® , le uscite audio del dispositivo vengono silenziate e l'icona di accensione sul pannello frontale inizia a lampeggiare.

MONTAGGIO SOTTO/SU TAVOLO

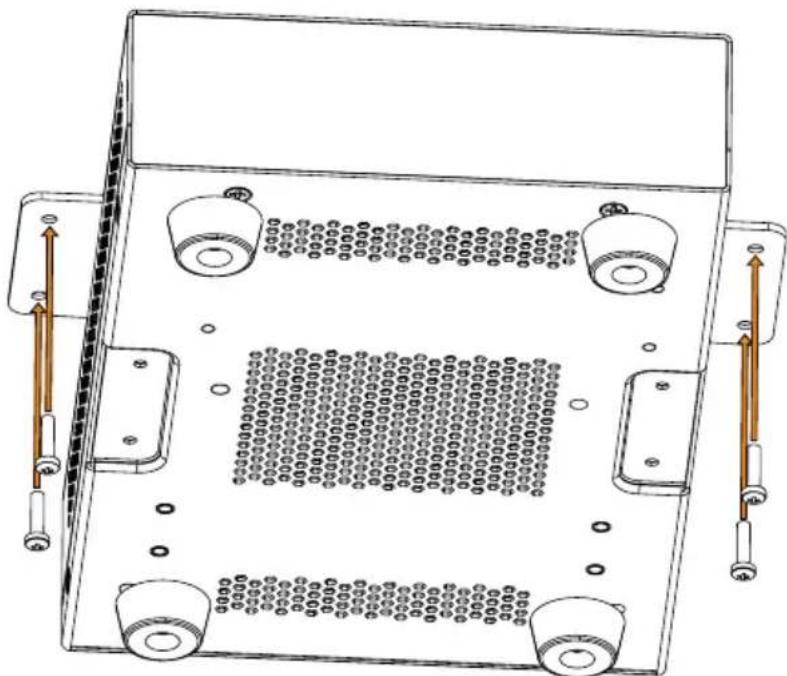

Sulla parte superiore e inferiore dell'alloggiamento sono presenti due rientranze, ciascuna con due fori filettati M3, utilizzate per il montaggio sotto o sopra tavolo. Con le viti svasate M3 in dotazione, avvitare sull'alloggiamento (sopra o sotto) le due piastre di montaggio in dotazione. Ora il finale di potenza può essere fissato nella posizione desiderata (v. illustrazione. Viti di fissaggio non incluse). Per il montaggio su piano, occorre prima togliere i quattro piedini in gomma.

CURA, MANUTENZIONE E RIPARAZIONE

Per garantire il corretto funzionamento del dispositivo a lungo termine, è necessario curarlo regolarmente e sottoporlo a manutenzione secondo le indicazioni. La necessità di cura e manutenzione dipende dall'intensità di utilizzo e dall'ambiente.

In generale raccomandiamo di effettuare un'ispezione visiva prima di ogni messa in funzione. Consigliamo inoltre di eseguire tutti i pertinenti interventi di manutenzione indicati di seguito ogni 500 ore di esercizio o, in caso di uso meno intensivo, al massimo dopo un anno. I difetti causati da una cura inadeguata possono comportare una limitazione dei diritti di garanzia.

CURA (PUÒ ESSERE EFFETTUATA DALL'UTENTE)

AVVERTENZA! Prima di effettuare qualsiasi intervento di manutenzione, scollegare l'alimentatore e, se possibile, staccare tutti i collegamenti dell'unità.

NOTA! Una cura inadeguata può causare il danneggiamento o addirittura la distruzione dell'unità.

1. Le superfici dell'alloggiamento devono essere deterse con un panno umido pulito. Assicurarsi che l'umidità non possa penetrare nell'unità.

2. Gli ingressi e le uscite dell'aria devono essere puliti regolarmente da polvere e sporcizia. Se si utilizza l'aria compressa, aver cura che il dispositivo non venga danneggiato (in questo caso, ad es., le ventole devono essere bloccate).

3. I cavi e i contatti a spina devono essere puliti regolarmente togliendo polvere e sporcizia.

4. In generale, per la manutenzione non devono essere utilizzati detergenti, disinfettanti o sostanze con effetto abrasivo, altrimenti la finitura della superficie potrebbe essere compromessa. Soprattutto i solventi, come l'alcol, possono pregiudicare il funzionamento delle guarnizioni dell'alloggiamento.
5. In generale, l'unità deve essere conservata in un luogo asciutto e protetto da polvere e sporcizia.

MANUTENZIONE E RIPARAZIONE (SOLO DA PARTE DI PERSONALE QUALIFICATO)

PERICOLO! Nell'unità sono presenti componenti sotto tensione. Anche dopo la disconnessione dalla rete elettrica, nel dispositivo potrebbe permanere della tensione residua, ad esempio a causa di condensatori carichi.

NOTA! il dispositivo non contiene gruppi che richiedono manutenzione da parte dell'utente.

NOTA! Gli interventi di manutenzione e riparazione devono essere eseguiti solo da personale specializzato autorizzato dal produttore. In caso di dubbi, rivolgersi al produttore.

NOTA! Gli interventi di manutenzione eseguiti in modo improprio possono compromettere il diritto di garanzia.

DIMENSIONI (mm)

Codice articolo LDDI022 LDDI044

Tipologia di prodotto Interfaccia Dante I/O 2x2 Interfaccia Dante I/O 4x4

Ingressi 24

Tipo di ingresso Livello microfonico o di linea bilanciato commutabile

Uscite di linea 24

Tipo di uscita Livello di linea bilanciato con relè di silenziamento automatico in caso di perdita del segnale Dante/AES67

Raffreddamento Convezione

Sezione ingresso analogico

Numero di connessioni di ingresso	2	4
Tipo di connessione Morsettiera a 3 poli (passo 3,81 mm)
Sensibilità dell'ingresso microfonico	55 mV (interruttore guadagno +30 dB)
Clipping di ingresso nominale	20 dBu (interruttore guadagno 0 dB, sinusoidale 1 kHz)
Risposta in frequenza 10 Hz - 20 kHz (-0,5 dB)
THD + rumore < 0,003% (interruttore 0 dB, 4 dBu, 20 kHz BW)
DIM	< -90 dB (+ 4 dBu)
Impedenza d'ingresso	10 kΩ (bilanciato)
Diafonia	< 105 dB (20 kHz BW)
SNR	>112 dB (interruttore 0 dB, 20 dBu, 20 kHz BW, ponderato A)
CMRR	>50 dB
Filtro passa alto	100 Hz (-3 dB, quando si seleziona +15 o +30 dB)
Alimentazione phantom (per ingresso)	+ 24 VDC a 10 mA max
Guadagno	-15 dB, 0 dB, +15 dB, +30 dB

Uscita di linea analogica

Numero di connessionidi uscita	2	4
Tipo di connessione Morsettiera a 3 poli (passo 3,81 mm)
Livello massimo di uscita	18 dBu
Distorsione SMPTEintermedia	< 0,005% (da -20 dBFS a 0 dBFS)
THD + rumore < 0,002% (10 dBu, 20 kHz BW)
Rumore in modalità inattiva	> -92 dBu

Codice articolo LDDI022 LDDI044

Intervallo dinamico > 107 dB (0 dBFS, AES 17, ponderazione CCIR-2k)

Risposta in frequenza 15 Hz – 20 kHz (-0,5 dB)

Specifiche di Dante®

Canali audio 2 ingressi / 2 uscite 4 ingressi / 4 uscite

Profondità di bit 24 bit

Frequenza di campiona-mento

48 kHz

Latenza Minimo 1 ms

Connettore Dante 100 BASE-T RJ45

Specifiche alimentazione via Ethernet (PoE)

Requisiti minimi PoE PoE+ IEEE 802.3at

PSE+Dati In grado di alimentare 1 unità PD extra

Requisiti potenza in ingresso

Tensione di ingresso 24 VDC

Corrente minima 1,5 A

Connettore potenza in ingresso

Passo morsettiera 5,08 mm (2 pin)

Consumo energetico max 10 W

Consumo energetico in modalità inattiva

7,5 W (nessun segnale in ingresso)

Consumo energetico	22 W
con utilizzo della porta secondaria

Corrente di spunto di rete

1,7 A a 230 V CA

Temperatura di esercizio

0 °C - 40 °C; < 85% di umidità, senza formazione di condensa

Dati generali

Materiale

Telaio in acciaio, pannello frontale in plastica

Dimensioni (L x H x P):

142 x 53 x 229 mm (altezza con piedini in gomma)

Peso

1,050 kg

Accessori inclusi

Piastre di montaggio a superficie, morsettiere per collegamenti elettrici, piedini in gomma.

SMALTIMENTO

Imballaggio:

1. Gli imballaggi possono essere immessi nel sistema di riciclaggio attraverso i consueti canali di smaltimento.
2. Separare l'imballaggio in base alle leggi sullo smaltimento e alle norme sul riciclaggio vigenti nel proprio Paese.

Dispositivo:

1. Questo apparecchio è soggetto alla Direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche e successive modifiche. Direttiva WEEE Rifiuti di apparecchiature elettriche ed elettroniche. I vecchi elettrodomestici e le batterie non vanno gettati nei rifiuti domestici. Il vecchio apparecchio o le batterie devono essere smaltiti tramite un'azienda autorizzata allo smaltimento dei rifiuti o un impianto di smaltimento comunale. Osservare le norme vigenti nel proprio paese!
2. Osservare tutte le leggi sullo smaltimento vigenti nel proprio Paese.
3. In qualità di clienti privati, è possibile ottenere informazioni sulle opzioni di smaltimento ecologico dal rivenditore presso il quale è stato acquistato il prodotto o dalle autorità regionali competenti.

DICHIARAZIONI DEL PRODUTTORE

GARANZIA DEL PRODUTTORE E LIMITAZIONE DI RESPONSABILITÀ

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono disponibili all'indirizzo: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. In caso di assistenza, contattare il proprio partner commerciale.

CONFORMITÀ CE

Adam Hall GmbH dichiara che questo prodotto è conforme alla seguente direttiva (se applicabile).

R&TTE (1999/5/CE) o RED (2014/53/UE) a partire da giugno 2017

Direttiva Bassa Tensione (2014/35/UE)

Direttiva EMV (2014/30/UE)

RoHS (2011/65/UE)

La dichiarazione di conformità completa è disponibile sul sito www.adamhall.com.

Inoltre, è possibile richiederla all'indirizzo [e-mail].

DICHIARAZIONE DI CONFORMITÀ CE

Le dichiarazioni di conformità per i prodotti coperti dalle direttive LVD, EMC e RoHS possono essere richieste a [e-mail].

Le dichiarazioni di conformità per i prodotti soggetti alla Direttiva RED, possono essere richieste all'indirizzo www.adamhall.com/compliance/.

I refusi e gli errori, così come le modifiche tecniche o di altro tipo sono riservati!
