DIO 22 - Interface audio LD Systems - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface audio Dante 2 entrées / 2 sorties
Marque	LD Systems
Modèle	DIO 22

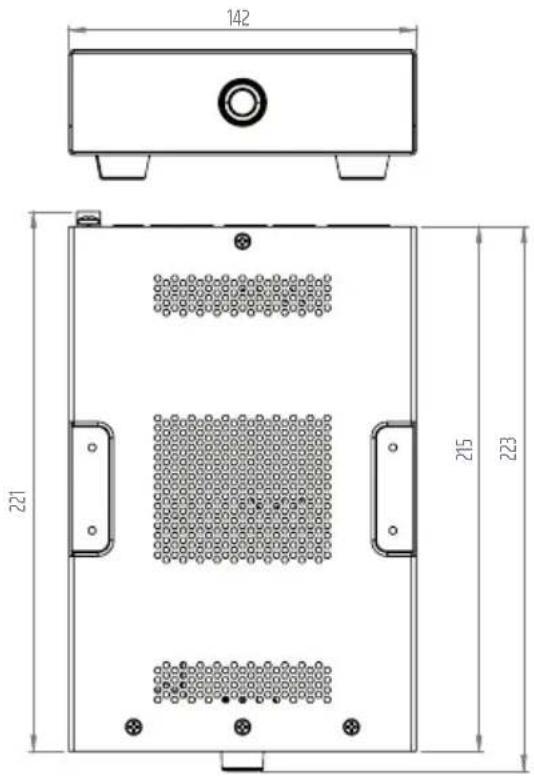

Dimensions (L x H x P)	142 x 53 x 229 mm (avec pieds caoutchouc)
Poids	1,050 kg
Alimentation	PoE+ (IEEE 802.3at) ou adaptateur secteur 24 V DC (optionnel)
Consommation maximale	10 W (sans utilisation port secondaire), 22 W avec port secondaire
Entrées analogiques	2 entrées micro/ligne symétriques sur bornier Euroblock 3 broches
Sorties analogiques	2 sorties ligne symétriques sur bornier Euroblock 3 broches
Réglage de gain	4 positions : -15 dB, 0 dB, +15 dB, +30 dB
Alimentation fantôme	24 V, commutable par canal, 10 mA max
Indicateurs	Voyants de signal (blanc) et d'écrêtage (rouge) par canal
Connectique réseau	2 ports RJ45 Dante (100BASE-T) : PSE+DATA et PD+DATA
Fonctions réseau	Cascade Dante (daisy chain), injecteur PoE+ (alimentation d'un périphérique supplémentaire)
Configuration	Encodeur rotatif en face avant, verrouillage utilisateur possible
Montage	Sous/sur table (plaques fournies) ou en rack 19" (accessoire optionnel, tiers de largeur)
Compatibilité logicielle	Dante Controller, Dante Domain Manager, AES67
Température d'utilisation	0 °C à 40 °C, humidité < 85% sans condensation
Entretien	Nettoyage des surfaces avec chiffon humide, pas de produits agressifs ; dépoussiérage des ouvertures de ventilation
Sécurité	Ne pas ouvrir l'appareil, réparation par personnel qualifié uniquement, respect des distances de sécurité
Réparabilité	Aucune pièce remplaçable par l'utilisateur ; maintenance par le fabricant ou service agréé
Garantie	Garantie fabricant via Adam Hall GmbH (voir conditions sur leur site)
Accessoires fournis	Plaques de montage, borniers Euroblock, pieds caoutchouc, manuel d'utilisation

FOIRE AUX QUESTIONS - DIO 22 LD Systems

Comment configurer le gain et l'alimentation fantôme sur la DIO 22 ?

Appuyez brièvement sur l'encodeur rotatif en face avant pour entrer en mode consultation. Tournez pour sélectionner un canal. Appuyez environ 3 secondes pour passer en mode édition. Le numéro du canal et P24V clignotent : tournez pour activer/désactiver l'alimentation fantôme (24 V). Confirmez par une brève pression. Ensuite, la valeur de gain clignote (-15, 0, +15 ou +30 dB) : tournez pour ajuster, confirmez. Vous pouvez éditer les canaux suivants ou appuyer 3 secondes pour quitter.

Comment verrouiller l'interface pour éviter des modifications non autorisées ?

En mode normal, appuyez sur l'encodeur pendant environ 10 secondes. Le symbole de cadenas clignote puis reste allumé. Seule la consultation d'état reste possible. Pour déverrouiller, répétez la même action (10 secondes).

Puis-je alimenter la DIO 22 via PoE ?

Oui, l'appareil est compatible PoE+ (IEEE 802.3at). Branchez un câble Ethernet depuis un switch PoE+ sur le port PD+DATA. L'alimentation peut aussi se faire via un adaptateur secteur 24 V DC (optionnel) sur le connecteur Euroblock d'alimentation.

Comment connecter plusieurs interfaces Dante en cascade ?

Utilisez les deux ports RJ45 : reliez le port PD+DATA d'une DIO 22 au port PSE+DATA d'une autre. Si l'alimentation est externe, le port PSE+DATA peut aussi alimenter en PoE le périphérique suivant. Le logiciel Dante Controller permet de configurer le routage audio entre les appareils.

Que faire si les voyants INPUT s'allument en rouge ?

Un voyant rouge indique que le signal d'entrée est au niveau d'écrêtage (distorsion). Réduisez le gain du canal concerné (par exemple de +30 à +15 dB) ou diminuez le niveau de la source audio jusqu'à ce que le voyant reste blanc.

La DIO 22 peut-elle être montée en rack 19 pouces ?

Oui, mais un accessoire rack optionnel est nécessaire. La DIO 22 occupe un tiers de largeur de rack. Jusqu'à trois produits de la série TICA® peuvent être juxtaposés avec l'accessoire pour optimiser l'espace. Des plaques de montage sous/sur table sont fournies d'origine.

Quelle est la fonction du port PSE+DATA ?

Le port PSE+DATA (Power Sourcing Equipment) permet de connecter un autre périphérique Dante en cascade et, si l'interface est alimentée par un bloc externe, de fournir l'alimentation PoE à ce périphérique. Cela simplifie le câblage en réduisant le nombre d'alimentations nécessaires.

Comment réinitialiser la DIO 22 aux paramètres d'usine ?

La notice ne mentionne pas de procédure de réinitialisation matérielle. Les réglages de gain et d'alimentation fantôme sont stockés et peuvent être modifiés via l'encodeur. Pour une réinitialisation logicielle, consultez le logiciel Dante Controller ou contactez le support technique LD Systems.

L'appareil supporte-t-il le format AES67 ?

Oui, la DIO 22 est compatible avec le format AES67. Cela permet l'interopérabilité avec d'autres équipements audio sur IP utilisant ce standard. La configuration s'effectue via Dante Controller.

Quelle est la consommation électrique de la DIO 22 ?

Sans signal d'entrée, la consommation au repos est d'environ 7,5 W. En fonctionnement nominal, elle atteint 10 W. Si le port PSE+DATA alimente un autre périphérique, la consommation maximale peut monter à 22 W. L'alimentation PoE+ doit fournir au moins 30 W (norme).

MODE D'EMPLOI DIO 22 LD Systems

Cet appareil a été conçu et fabriqué selon des normes de qualité élevées afin de garantir un fonctionnement sans faille pendant de nombreuses années. C'est ce que LD Systems représente avec son nom et sa longue expérience en tant que fabricant de produits audio de haute qualité. Veuillez lire attentivement ce mode d'emploi afin de pouvoir utiliser rapidement votre nouveau produit LD Systems de manière optimale. Vous trouverez plus d'informations sur LD Systems sur notre site Internet WWW.LD-SYSTEMS.COM

INFORMATIONS SUR CE MODE D'EMPLOI

• Avant la mise en service, lisez attentivement les consignes de sécurité et l'ensemble du mode d'emploi.
• Respectez les avertissements figurant sur l'appareil et dans le mode d'emploi.
• Conservez toujours le mode d'emploi à portée de main.
• Si vous vendez ou cédez l'appareil, remettez impérativement aussi ce mode d'emploi, car il fait partie intégrante du produit.

UTILISATION RÉGLEMENTÉE

Le produit est un appareil destiné à une installation audio professionnelle!

Le produit a été développé pour une utilisation professionnelle dans le domaine de l'installation audio et n'est pas destiné à être utilisé dans les foyers! En outre, ce produit est destiné à être installé par des personnes qualifiées ayant des connaissances spécialisées et à être utilisé par des personnes instruites!

L'utilisation du produit en dehors des caractéristiques techniques et des conditions d'exploitation spécifiées est considérée comme non conforme à l'usage prévu!

La responsabilité pour les dommages et les dommages causés à des personnes et à des biens par une utilisation non conforme est exclue !

Le produit n'est pas adapté pour :

- Les personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances.

- Les enfants (les enfants doivent être informés de ne pas jouer avec l'appareil)

EXPLICATIONS DES TERMES ET DES SYMBOLES

1. DANGER : le mot DANGER, éventuellement associé à un symbole, indique des situations ou des états directement dangereux pour la vie et l'intégrité corporelle.
2. AVERTISSEMENT : le mot DANGER, éventuellement associé à un symbole, indique des situations ou des états éventuellement dangereux pour la vie et l'intégrité corporelle.
3. ATTENTION : le mot ATTENTION, éventuellement accompagné d'un symbole, est utilisé pour attirer l'attention sur des situations ou des états pouvant entraîner des blessures.
4. ATTENTION : le mot ATTENTION, éventuellement accompagné d'un symbole, est utilisé pour attirer l'attention sur des situations ou des états pouvant entraîner des dommages matériels et/ou environnementaux.

Ce symbole indique les dangers qui peuvent provoquer un choc électrique.

Ce symbole signale les endroits dangereux ou les situations dangereuses.

Ce symbole indique les dangers liés aux surfaces chaudes.

Ce symbole indique les dangers liés à un volume sonore élevé.

Ce symbole signale des informations complémentaires sur l'utilisation du produit.

Ce symbole indique un appareil qui ne contient aucune pièce remplaçable par l'utilisateur.

Ce symbole désigne un appareil qui ne doit être utilisé que dans des locaux secs.

CONSIGNES DE SÉCURITÉ

DANGER :

1. N'ouvrez pas l'appareil et ne le modifiez pas.
2. Si votre appareil ne fonctionne plus correctement, si des liquides ou des objets ont pénétré à l'intérieur de l'appareil ou si l'appareil a été endommagé d'une autre manière, éteignez-le immédiatement et débranchez-le de l'alimentation électrique. Cet appareil ne peut être réparé que par un personnel qualifié et autorisé.
3. Pour les appareils de la classe de protection 1, le conducteur de protection doit être correctement raccordé. N'interrompez jamais le conducteur de protection. Les appareils de la classe de protection 2 n'ont pas de conducteur de protection.
4. Veillez à ce que les câbles sous tension ne soient pas pliés ou endommagés mécaniquement d'une autre manière.
5. Ne shuntez jamais le fusible de l'appareil.

AVERTISSEMENT

1. L'appareil ne doit pas être mis en service s'il présente des dommages évidents.
2. L'appareil ne doit être installé que lorsqu'il est hors tension.
3. Si le câble d'alimentation de l'appareil est endommagé, l'appareil ne doit pas être mis en service.
4. Les câbles d'alimentation raccordés de manière fixe ne peuvent être remplacés que par une personne qualifiée.

ATTENTION

1. Ne mettez pas l'appareil en service s'il a été exposé à de fortes variations de température (par exemple après le transport). L'humidité et la condensation pourraient endommager l'appareil. Ne mettez pas l'appareil en marche tant qu'il n'a pas atteint la température ambiante.
2. Assurez-vous que la tension et la fréquence du réseau électrique correspondent aux valeurs indiquées sur l'appareil. Si l'appareil dispose d'un sélecteur de tension, ne branchez pas l'appareil tant que celui-ci n'est pas correctement réglé. N'utilisez que des câbles d'alimentation appropriés.
3. Pour couper l'appareil du secteur sur tous les pôles, il ne suffit pas d'actionner l'interrupteur marche/arrêt de l'appareil.
4. Assurez-vous que le fusible utilisé correspond au type imprimé sur l'appareil.
5. Assurez-vous que des mesures appropriées ont été prises contre les surtensions (par exemple, la foudre).
6. Respectez le courant de sortie maximal indiqué pour les appareils équipés d'une connexion Power Out. Veillez à ce que la consommation totale de courant de tous les appareils connectés ne dépasse pas la valeur prédéfinie.
7. Ne remplacez les câbles d'alimentation enfichables que par des câbles d'origine.

DANGER :

1. Risque d'étouffement ! Les sacs en plastique et les petites pièces doivent être tenus hors de portée des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites.
2. Danger de chute ! Assurez-vous que l'appareil est installé de manière sûre et qu'il ne peut pas tomber. Utilisez uniquement des trépieds ou des fixations appropriés (en particulier pour les installations fixes). Assurez-vous que les accessoires sont correctement installés et sécurisés. Veillez à ce que les règles de sécurité en vigueur soient respectées.

AVERTISSEMENT

1. N'utilisez l'appareil que de la manière prévue.
2. N'utilisez l'appareil qu'avec les accessoires recommandés et prévus par le fabricant.
3. Lors de l'installation, respectez les consignes de sécurité en vigueur dans votre pays.
4. Après avoir branché l'appareil, vérifiez tous les chemins de câbles afin d'éviter tout dommage ou accident, par exemple en cas de trébuchement.
5. Respectez impérativement la distance minimale indiquée par rapport aux matériaux normalement inflammables ! Dans la mesure où celle-ci n'est pas explicitement indiquée, la distance minimale est de 0,3 mètre.

ATTENTION

1. Les éléments mobiles tels que les étriers de montage ou autres éléments mobiles peuvent se coincer.
2. Les appareils dotés de composants entraînés par un moteur présentent un risque de blessure dû au mouvement de l'appareil. Des mouvements soudains de l'appareil peuvent entraîner des réactions de peur.

ATTENTION

1. N'installez pas et n'utilisez pas l'appareil à proximité de radiateurs, d'accumulateurs de chaleur, de fours ou d'autres sources de chaleur. Veillez à ce que l'appareil soit toujours installé de manière à ce qu'il soit suffisamment refroidi et qu'il ne puisse pas surchauffer.
2. Ne placez pas de sources d'inflammation telles que des bougies allumées à proximité de l'appareil.
3. Les ouvertures de ventilation ne doivent pas être recouvertes et les ventilateurs ne doivent pas être bloqués.
4. Pour le transport, utilisez l'emballage d'origine ou les emballages prévus à cet effet par le fabricant.
5. Éviter de soumettre l'appareil à des secousses ou à des chocs.
6. Respectez l'indice de protection IP, ainsi que les conditions ambiantes telles que la température et l'humidité de l'air, conformément aux spécifications.
7. Les appareils peuvent être développés en permanence. En cas de divergence entre les indications relatives aux conditions de fonctionnement, à la puissance ou à d'autres caractéristiques de l'appareil entre le mode d'emploi et l'inscription sur l'appareil, c'est toujours l'indication sur l'appareil qui prime.
8. L'appareil n'est pas adapté aux climats tropicaux ni à une utilisation au-dessus de 2000 m d'altitude.

ATTENTION :

Le raccordement de câbles de signal peut entraîner des bruits parasites importants. Veillez à ce que les appareils raccordés à la sortie soient mis en sourdine lors des opérations de branchement. Dans le cas contraire, les niveaux de bruits parasites peuvent entraîner des dommages.

ATTENTION AUX VOLUMES ÉLEVÉS DES PRODUITS AUDIO !

Cet appareil est destiné à un usage professionnel.

L'utilisation commerciale de cet appareil est soumise aux réglementations et directives nationales en vigueur en matière de prévention des accidents.

Lésions auditives dues à un volume sonore élevé et à une exposition continue : l'utilisation de ce produit peut générer des niveaux de pression sonore (SPL) élevés susceptibles d'entraîner des lésions auditives. Évitez l'exposition à des volumes sonores élevés.

INSTRUCTIONS POUR LES APPAREILS D'INSTALLATION À L'INTÉRIEUR

1. Les appareils destinés aux applications d'installation sont conçus pour un fonctionnement continu.
2. Les appareils destinés à une installation intérieure ne sont pas résistants aux intempéries.
3. Les surfaces et les pièces en plastique peuvent également être endommagées sur les appareils d'installation, vieillir, par exemple sous l'effet des rayons UV et des variations de température. En règle générale, cela n'entraîne pas de n'entraîne pas de restrictions fonctionnelles.
4. Pour les appareils installés à demeure, il faut s'attendre à ce que des impuretés se déposent, par exemple de la poussière, sont à prévoir. Respectez impérativement les consignes d'entretien.
5. Sauf indication contraire sur l'appareil ou dans les caractéristiques techniques les appareils sont prévus pour des hauteurs de montage inférieures à 5 mètres.

CONTENU DU CARTON

Sortez le produit du carton et retirez tous les matériaux d'emballage.

Veuillez vérifier l'intégralité et l'intégrité de la livraison et informer votre partenaire de distribution immédiatement après l'achat si la livraison n'est pas complète ou si elle est endommagée.

L'emballage de la LDDI022 comprend :

• 1 interface Dante DIO 22
• 1 jeu de connecteurs Euroblock
- 1 kit de montage pour installation sur ou sous table
• 1 jeu de pieds en caoutchouc (pré-assemblés)
• Manuel de l'utilisateur

L'emballage de LDDI044 comprend :

• 1 interface DIO 44
  • 1 jeu de connecteurs Euroblock
• 1 kit de montage pour installation sur ou sous table
  • 1 jeu de pieds en caoutchouc (pré-assemblés)
  • Manuel de l'utilisateur

INTRODUCTION

DIO 22

Membre de la série TICA®, la DIO 22 est une interface Dante 2 entrées/2 sorties offrant les capacités dont les professionnels de l'audio et de l'audiovisuel ont réellement besoin. Elle est équipée de 2 entrées micro/ligne

symétriques et de 2 sorties ligne, de réglages de gain à 4 positions, plus une alimentation fantôme 24 V sur chaque entrée. Les voyants de présence de signal sur chaque canal facilitent l'installation et la recherche de défauts.

La DIO 22 se configure facilement depuis sa face avant, et peut ensuite être verrouillée pour éviter toute manipulation indésirable.

Elle s'alimente depuis n'importe quel switch réseau PoE+ ou via bloc externe (optionnel).

Ses deux ports réseau Dante autorisent la connexion de périphériques en cascade (daisy chain).

La DIO 22 fait également office d'injecteur PoE+ : si vous utilisez une alimentation externe, vous pouvez alimenter un périphérique réseau supplémentaire dans la chaîne

Son format réduit (106 x 44 x 222 mm) et les plaques de montage livrées permettent de l'installer discrètement derrière un écran ou sous une table. Autre possibilité : le montage en rack 19 pouces (tiers de largeur). Un accessoire de rack optionnel permet de juxtaposer jusqu'à trois produits de la série TICA® , afin de constituer un système répondant exactement à vos besoins, en utilisant le minimum de place dans votre rack.

Les connexions par bornier pour les entrées et sorties analogiques facilitent le câblage.

Une solution parfaite pour les installateurs professionnels qui souhaitent s'interfacer avec des configurations Dante.

Compatible avec le logiciel Dante Domain Manager et le format AES 67.

DIO 44

Faisant partie de la série TICA ^® , la DIO 44 est une interface Dante 4 entrées/4 sorties offrant les fonctionnalités dont les professionnels de l'audio et de l'audiovisuel ont vraiment besoin. Elle est équipée de 4 entrées micro/ligne symétriques et de 4 sorties ligne, de réglages de gain à 4 positions, plus une alimentation fantôme 24 V sur chaque entré. Des voyants de présence de signal sur chaque canal facilitent l'installation et le repérage des erreurs.

La DIO 44 se configure facilement depuis sa face avant, et peut ensuite être verrouillée pour éviter toute manipulation indésirable.

Elle s'alimente depuis n'importe quel switch réseau PoE+ ou via bloc externe (optionnel). Ses deux ports réseau Dante autorisent la connexion de périphériques en cascade (daisy chain). Elle fait également office d'injecteur PoE+ : si vous utilisez une alimentation externe, vous pouvez alimenter un périphérique réseau supplémentaire dans la chaîne

Son format réduit (106 x 44 x 222 mm) et les plaques de montage livrées permettent de l'installer discrètement derrière un écran ou sous une table. Autre possibilité : l'insertion dans un rack 19 pouces (tiers de largeur). Un accessoire de rack optionnel permet de juxtaposer jusqu'à trois produits de la série TICA®, afin de constituer un système répondant exactement à vos besoins, en utilisant le minimum de place dans votre rack.

Les connexions par bornier pour les entrées et sorties analogiques facilitent le câblage.

Une solution parfaite pour les installateurs professionnels qui souhaitent s'interfacer avec des configurations Dante.

Compatible avec le logiciel Dante Domain Manager et le format AES 67.

FONCTIONNALITÉS

DIO 22

• Interface Dante 2 entrées/2 sorties
- Compatible avec des signaux d'entrée au niveau microphone ou ligne
- Réglage de gain d'entrée à 4 positions et alimentation fantôme 24 V par canal
- Borniers Euroblock pour toutes les connexions analogiques
- Indicateurs de signal sur chaque canal
• S'alimente via PoE ou bloc externe
- S'utilise comme injecteur PoE pour alimenter un autre périphérique réseau
• Cascadez plusieurs périphériques Dante
- Configuration facile depuis la face avant, avec verrouillage utilisateur

DIO 44

• Interface Dante 4 entrées/4 sorties
• Compatible avec des signaux d'entrée au niveau microphone ou ligne
• Réglage de gain d'entrée à 4 positions et alimentation fantôme 24 V par canal
• Borniers Euroblock pour toutes les connexions analogiques
• Indicateurs de signal sur chaque canal
  • S'alimente via PoE ou bloc externe
• S'utilise comme injecteur PoE pour alimenter un autre périphérique réseau
  • Cascadez plusieurs périphériques Dante
• Configuration facile depuis la face avant, avec verrouillage utilisateur

CONNECTEURS, UTILISATION ET INDICATEURS

DIO 22

DIO 44

1 CONNECTEUR EUROBLOCK POUR L'ALIMENTATION ÉLECTRIQUE

Connecteur Euroblock pour l'alimentation électrique de l'appareil. Pour éviter d'endommager l'appareil, n'utilisez que l'adaptateur secteur d'origine (adaptateur secteur disponible en option).

Alimentation électrique alternative :

commutateur Ethernet ou injecteur PoE avec PoE+ (Power over Ethernet plus) ou mieux.

2 DÉCHARGE DE TRACTION

Utilisez la décharge de traction pour le câble souple du bloc d'alimentation afin d'éviter d'endommager le connecteur Euroblock d'alimentation de l'appareil et celui du bloc d'alimentation et d'éviter tout débranchement accidentel.

3 INPUT

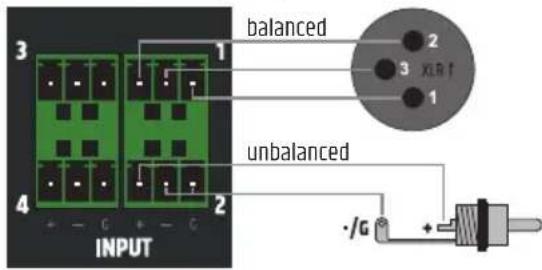

Entrées audio analogiques symétriques sur connecteur Euroblock, compatibles niveaux ligne et microphone. Vous pouvez activer une alimentation fantôme 24 V par entrée. Les points +, - et G sont affectés au signal de sortie symétrique (compatible asymétrique). Les connecteurs Euroblock sont livrés avec l'amplificateur.

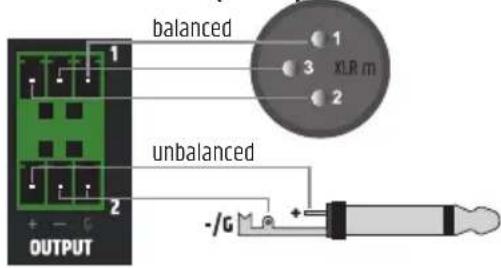

4 OUTPUT

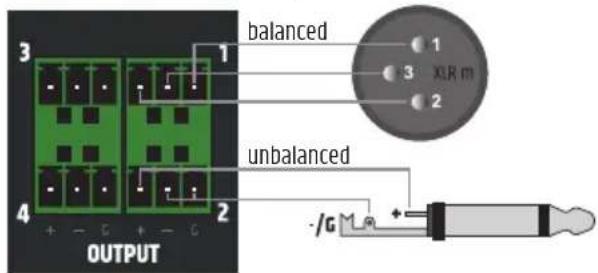

Sorties audio analogiques symétriques sur connecteur Euroblock. Les points +, - et G sont affectés au signal de sortie symétrique (compatible asymétrique). Les connecteurs Euroblock sont livrés avec l'amplificateur. S'il n'y a pas de signal sur les sorties ligne OUTPUT, elles sont automatiquement coupées (Mute) au bout d'un certain temps. Si un signal audio est détecté, la fonction Mute est automatiquement désactivée.

Ce port RJ45 alimenté assure l'interface Dante®, et permet de connecter d'autres appareils Dante® au réseau Dante®. Si la DIO 22 ou DIO 44 est alimentée par un bloc d'alimentation externe, vous pouvez alimenter une autre DIO 22 ou DIO 44 en PoE par ce port (voir l'exemple de connexion 2).

Ce port RJ45 assure l'interface Dante®, et permet de connecter la DIO 22 ou la DIO 44 à un réseau Dante®. La DIO 22 ou DIO 44 s'alimente en tension via PoE+ (Power over Ethernet plus) ou mieux.

7 SYMBOLE POWER

Dès que la DIO 22 ou DIO 44 reçoit une tension d'alimentation, le processus de démarrage commence. Tout au long de ce processus, le symbole blanc d'alimentation clignote et les sorties de ligne OUTPUT sont coupées (Mute). Une fois le processus de démarrage est terminé, au bout de quelques secondes, le symbole reste allumé en fixe et l'interface est prête à l'emploi.

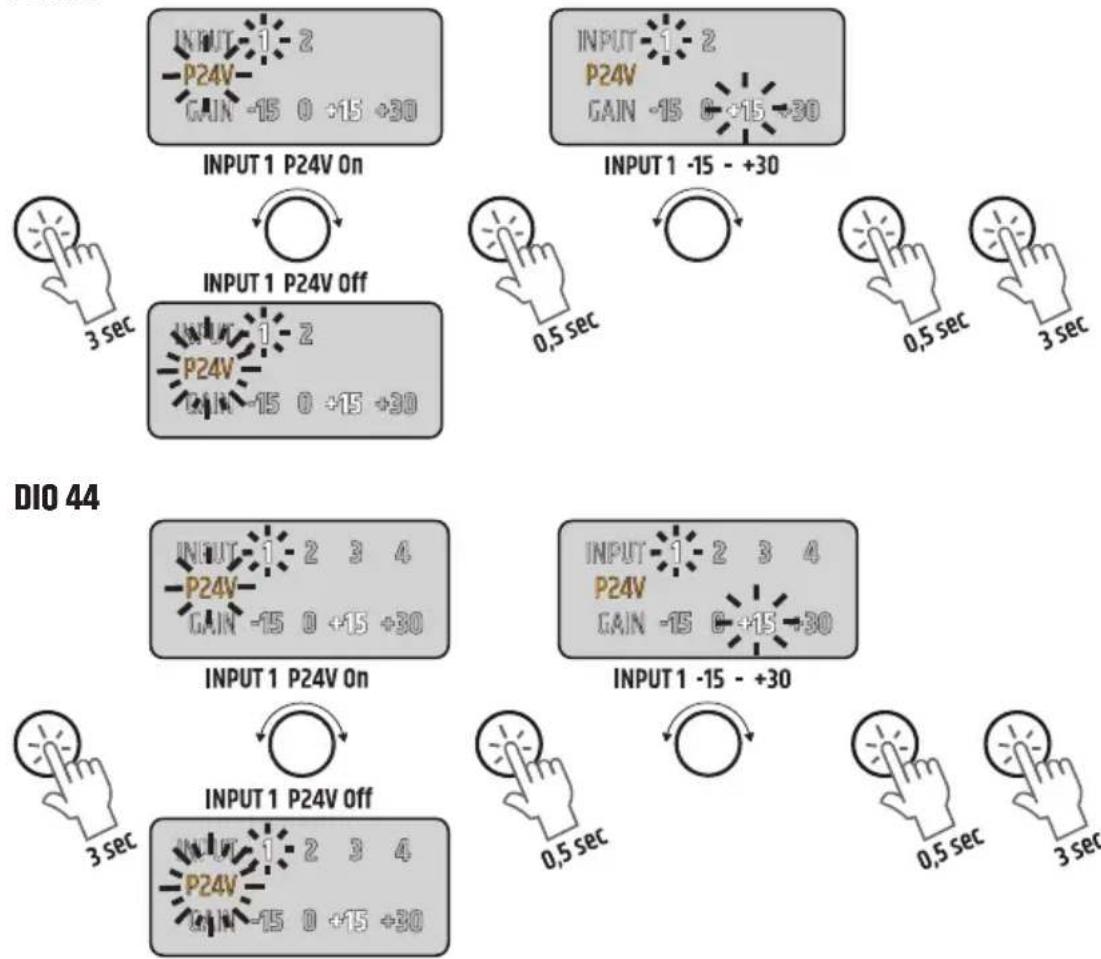

8 ENCODEUR ROTATIF/BOUTON

La consultation de l'état et l'édition des paramètres des canaux d'entrée s'effectuent à l'aide de l'encodeur rotatif/bouton.

Demande d'état : Appuyez brièvement sur l'encodeur, puis tournez-le pour visualiser les informations d'état de chaque canal d'entrée, l'un après l'autre. Le numéro du canal sélectionné s'allume. Vous pouvez ainsi visualiser le statut de l'alimentation fantôme (symbole allumé en orange = on / symbole éteint = off) et la valeur du gain d'entrée (-15, 0, +15, +30, la valeur sélectionnée s'allume en blanc).

EXEMPLE DIO 22

L'éclairage des caractères est automatiquement désactivé si aucune saisie n'est effectuée dans un délai d'environ 40 secondes.

EXEMPLE DIO 44

L'éclairage des caractères est automatiquement désactivé si aucune saisie n'est effectuée dans un délai d'environ 40 secondes.

Mode d'édition des valeurs : Appuyez brièvement sur l'encodeur, puis tournez-le pour sélectionner le canal désiré. Appuyez ensuite sur l'encodeur pendant environ 3 secondes pour passer en mode d'édition des valeurs. Le numéro de canal et la mention P24V (alimentation fantôme) se mettent à clignoter. Activez ou désactivez l'alimentation fantôme de ce canal en tournant l'encodeur (P24V clignotant en même temps que le numéro du canal = alimentation fantôme activée, P24V clignotant rapidement = alimentation fantôme désactivée). Confirmez la sélection en appuyant brièvement sur l'encodeur. Simultanément, la valeur actuellement réglée pour le GAIN se met à clignoter : tournez l'encodeur pour la modifier si désiré. Confirmez la sélection en appuyant brièvement sur l'encodeur. Le chiffre du canal suivant se met alors à clignoter, et vous pouvez régler le statut et la valeur comme vous le souhaitez, ou quitter le mode d'édition en appuyant à nouveau sur l'encodeur pendant environ 3 secondes.

DIO 22

9 INPUT

Les chiffres éclairés correspondent aux canaux d'entrée. L'un de ces chiffres s'allume lorsque le canal correspondant est sélectionné lors de l'interrogation du statut, et clignote en mode d'édition.

10 P24V

L'a mention orange P24V (abréviation pour « alimentation fantôme 24 V ) s'allume lors de l'interrogation du statut lorsque l'alimentation fantôme est activée ; elle clignote en mode d'édition (P24V clignotant en même temps que le chiffre du canal = alimentation fantôme activée, P24V clignotant rapidement = alimentation fantôme désactivée).

11 GAIN -15 / 0 / +15 / +30

Chiffres éclairés en blanc lors de l'interrogation du statut et l'édition du préamplificateur du canal. L'une des valeurs de -15 à +30 s'allume lors de l'interrogation du statut, et clignote en mode édition. Les valeurs -15 et 0 sont destinées à un signal au niveau ligne, et le signal audio ne subit aucun traitement. Les valeurs +15 et +30 sont destinées à un signal au niveau microphone, et le signal passe par un filtre passe-haut de fréquence de coupure 100 Hz.

12 SIGNAL INPUT / OUTPUT

Chiffres lumineux bicolores indiquant la présence de signal et son écrêtage (Clip).

INPUT : Dès qu'un signal audio d'un niveau suffisant est présent sur un canal d'entrée, le chiffre correspondant au canal s'allume en blanc. Si l'un des chiffres s'allume en rouge, l'étage d'entrée correspondant fonctionne à la limite de distorsion. Dans ce cas, réduisez le gain de préamplification (de -15 à +30) du canal ou réduisez le niveau sur la source audio, de manière à ce que le chiffre ne s'allume plus en rouge.

OUTPUT : Dès qu'un signal audio d'un niveau suffisant est présent sur un canal de sortie, le chiffre correspondant au canal s'allume en blanc. Si l'un des chiffres s'allume en rouge, l'étage de sortie correspondant fonctionne à la limite de distorsion. Dans ce cas, réduisez le niveau sur la source audio, de manière à ce que le chiffre ne s'allume plus en rouge.

13 SYMBOLE DE CADENAS

Le mode d'édition peut être verrouillé pour éviter toute modification non autorisée. Pour activer le verrouillage, appuyez sur l'encodeur pendant environ 10 secondes. Ne tenez pas compte du fait que le mode d'édition est activé après environ 3 secondes. Le symbole de cadenas clignote alors pendant quelques secondes, puis reste allumé. Seule l'interrogation du statut reste possible. Pour désactiver le verrouillage, appuyez à nouveau sur l'encodeur pendant environ 10 secondes.

OUVERTURES DE VENTILATION

Pour éviter d'endommager l'appareil, ne couvrez pas les ouvertures de ventilation situées sur les côtés gauche et droit et sur le dessus et le dessous de l'appareil, et veillez à ce que l'air puisse circuler librement. Il n'est pas nocif de couvrir les ouvertures de ventilation situées sur le dessus ou le dessous du boîtier lorsque celui-ci est monté sous ou sur une table, car le refroidissement assuré par les ouvertures de ventilation situées sur les autres côtés est suffisant.

Conseil : Utilisez de préférence des câbles audio symétriques pour le câblage des entrées et sorties analogiques.

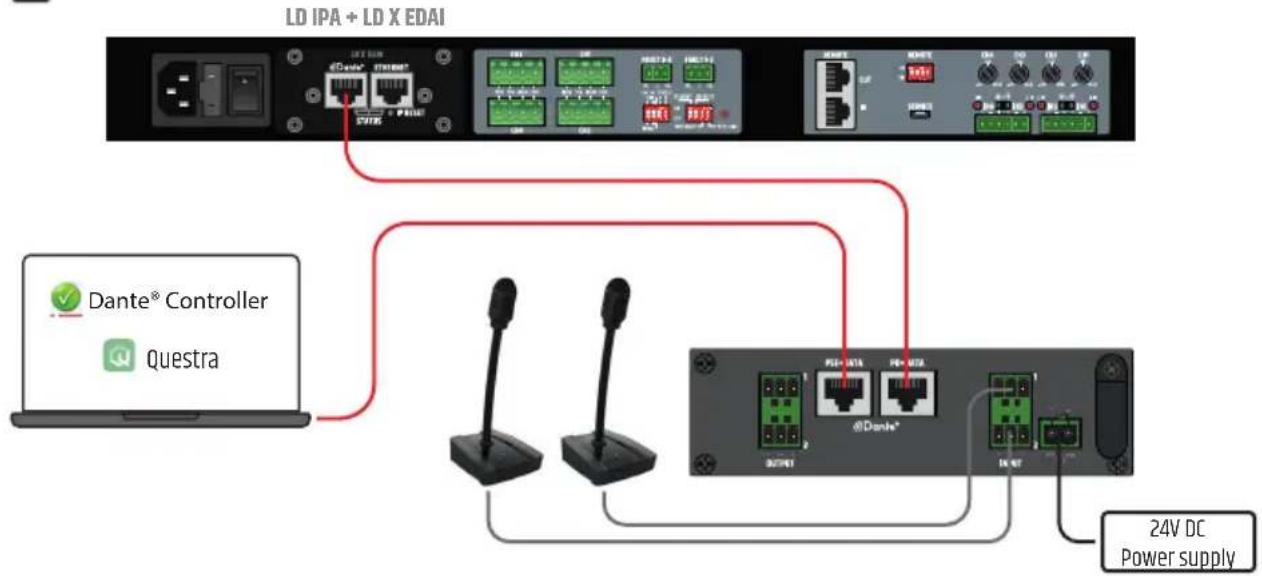

EXEMPLES DE CONNEXION

DIO 22

1

2

D1022
Connecteurs d'entrée (INPUT)

Connecteurs de sortie (OUTPUT)

DIO 44
Connecteurs d'entrée (INPUT)

Connecteurs de sortie (OUTPUT)

Lors du câblage des connecteurs Euroblock, veuillez respecter l'affectation correcte des pôles/bornes. Le fabricant n'accepte aucune responsabilité pour les dommages causés par un câblage défectueux.

LOGICIEL DANTE® CONTROLLER

Un réseau Dante® se configure à l'aide du logiciel DANTE® CONTROLLER, disponible gratuitement. Téléchargez le logiciel depuis le site Web du fabricant www.audinate.com et installez-le sur un ordinateur. Connectez l'interface Ethernet de l'ordinateur à un port réseau de la DIO 22 ou de la DIO 44 à l'aide d'un câble réseau (de type Cat 5e ou supérieur) puis lancez le logiciel Dante® Controller. Le logiciel dispose d'une fonction de détection automatique des appareils. Le routage des signaux se fait d'un clic de souris, et l'utilisateur peut modifier à volonté les noms des appareils et des canaux. L'adresse IP, l'adresse MAC et d'autres informations sur les appareils du réseau Dante® peuvent être affichées dans le logiciel.

Une fois la configuration des appareils du réseau Dante® terminée, le logiciel Dante® Controller peut être fermé et l'ordinateur déconnecté du réseau. Les réglages des appareils du réseau sont enregistrés. Lorsque la DIO 22 ou DIO 44 est déconnectée du réseau Dante®, les sorties audio de l'interface sont coupées et l'icône d'alimentation en face avant commence à clignoter.

MONTAGE SOUS / SUR TABLE

Deux évidements sur le haut et le bas du boîtier, chacun avec deux trous filetés M3, sont prévus pour un montage sous ou sur une table. Vissez les deux plaques de montage fournies sur le côté supérieur ou inférieur à l'aide des vis à tête fraisée M3 fournies. L'amplificateur peut maintenant être fixé dans la position souhaitée (voir illustration, vis de fixation non incluses). Pour un montage sur table, les quatre pieds en caoutchouc doivent être retirés au préalable.

Pour garantir le bon fonctionnement de l'appareil à long terme, il faut le nettoyer régulièrement et le faire réparer si nécessaire. Les exigences en matière d'entretien et de maintenance dépendent de l'intensité de l'utilisation et de l'environnement.

Nous recommandons, de façon générale, d'inspecter visuellement l'appareil avant chaque mise sous tension. En outre, nous recommandons d'effectuer toutes les opérations de maintenance applicables spécifiées ci-dessous une fois toutes les 500 heures de fonctionnement ou, en cas d'intensité d'utilisation moindre, au plus tard après un an. Les défauts dus à un entretien insuffisant peuvent entraîner des limitations des droits à la garantie.

ENTRETIEN (EFFECTUÉ PAR L'UTILISATEUR)

AVERTISSEMENT ! Avant d'effectuer toute opération de maintenance, il faut débrancher l'alimentation électrique et, si possible, toutes les connexions de l'appareil.

REMARQUE Un entretien inadéquat peut entraîner une dégradation de l'appareil pouvant aller jusqu'à sa destruction.

1. Les surfaces du boîtier doivent être nettoyées avec un chiffon propre et humide. Veillez à éviter toute infiltration d'humidité dans l'appareil.

2. Les entrées et sorties d'air doivent être régulièrement nettoyées de la poussière et des saletés. Si vous utilisez de l'air comprimé, attention à ne pas endommager l'appareil (par exemple, les ventilateurs doivent être bloqués dans ce cas).

3. Les câbles et les contacts des fiches doivent être nettoyés régulièrement et débarrassés de la poussière et de la saleté.

4. En général, aucun produit de nettoyage, désinfectant ou produit abrasif ne doit être utilisé pour l'entretien, il risque d'abîmer la finition de surface. Les solvants en particulier, comme l'alcool, peuvent nuire à l'étanchéité des joints du boîtier.
5. De façon générale, les appareils doivent être stockés au sec et protégés de la poussière et de la saleté.

MAINTENANCE ET RÉPARATIONS (UNIQUEMENT PAR DU PERSONNEL QUALIFIÉ)

DANGER ! L'appareil renferme des composants sous tension. Même après avoir débranché la fiche de la prise secteur, il peut subsister une tension résiduelle dans l'appareil, par exemple en raison de condensateurs chargés.

REMARQUE ! L'appareil ne contient aucun sous-ensemble nécessitant un entretien par l'utilisateur.

REMARQUE ! Les travaux d'entretien et de réparation ne doivent être effectués que par du personnel spécialisé autorisé par le fabricant. En cas de doute, contactez le fabricant.

REMARQUE Des travaux d'entretien/maintenance mal effectués peuvent affecter le recours à la garantie.

DIMENSIONS (mm)

CARACTÉRISTIQUES TECHNIQUES
Référence produit LDDIO22 LDDIO44

Type de produit Interface Dante 2 entrées/2 sorties Interface Dante 4 entrées/4 sorties

Nombre d'entrées 2 4

Type d'entrée Symétrique, commutable niveau micro/ligne

Nombre de sorties ligne 2 4

Type de sortie Symétrique, niveau ligne, relais automatique en cas de perte du signalDante/AES67

Refroidissement Convection

Section d'entrée analogique

Nombre de connecteurs d'entrée	2	4
Type de connecteur Bornier à 3 broches, pas de 3,81 mm
Sensibilité de l'entrée micro 55 mV (sélecteur Gain sur +30 dB)
Tension d'écrétage de l'entrée	+20 dBu (sinus 1 kHz, sélecteur Gain sur 0 dB)
Réponse en fréquence 10 Hz - 20 kHz (-0,5 dB)
Taux de distorsion harmonique (THD) + bruit	< 0,003% (sélecteur Gain sur 0 dB, +4 dBu, largeur de bande de mesure 20 kHz)
DIM < -90 dB (+ 4 dBu)
Impédance d'entrée	10 kohms (symétrique)
Diaphonie	< 105 dB (largeur de bande de mesure 20 kHz)
Rapport S/B	>112 dB (sélecteur Gain sur 0 dB, +20 dBu, largeur de bande de mesure 20 kHz, avec pondération A)
Taux de réjection de mode commun (CMRR)	>50 dB
Filtre passe-haut 100 Hz (à -3 dB, activé lorsque le sélecteur de gain est en position +15 ou +30 dB)
Alimentation fantôme (commutable par entrée)	Tension continue 24 V, intensité maximale 10 mA
Gain	-15 dB, 0 dB, +15 dB, +30 dB

Sortie ligne analogique

Nombre de connecteurs de sortie	2	4
Type de connecteur Bornier à 3 broches, pas de 3,81 mm
Niveau maximal de sortie	+18 dBu
Taux de distorsion Distorsion par intermodulation, selon SMPTE	< 0,005% (de -20 dBFS à 0 dBFS)

Référence produit LDDI022 LDDI044

Taux de distorsion	< 0,002% (+10 dBu, largeur de bande de mesure 20 kHz)
harmonique (THD) + bruit
Niveau de bruit de fond,	> -92 dBu
sans signal audio
Plage dynamique > 107 dB (0 dBFS, AES 17, pondération CCIR-2k)
Réponse en fréquence 15 Hz – 20 kHz (-0,5 dB)

Spécifications Dante®

Nombre de canaux audio 2 entrées / 2 sorties 4 entrées / 4 sorties

Résolution numérique 24 bits

Fréquence d'échantillonnage 48 kHz

Latence Minimale 1 ms

Connecteur Dante RJ45 100 BASE-T

Caractéristiques de l'alimentation par Ethernet (PoE)

Exigences minimales en matière de PoE	PoE+ IEEE 802.3at
PSE+Data Possibilité d'alimenter 1 périphérique supplémentaire

Exigences en matière d'alimentation électrique

Tension d'entrée 24 V, continue
Intensité minimale 1,5 A
Connecteur d'entrée d'alimentation	Bornier 2 broches, pas de 5,08 mm
Consommation électrique maximale	10 W
Consommation électrique au repos	7,5 W (sans signal d'entrée)
Consommation électrique en cas utilisation du port secondaire	22 W
Courant d'appel 1,7 A (tension secteur 230 V)
Température d'utilisation	0 °C - 40 °C ; humidité < 85 %, sans condensation

Généralités

Matériaux	Châssis en acier, face avant en plastique
Dimensions (L x H x P)	142 x 53 x 229 mm (hauteur avec pieds en caoutchouc)
Masse	1,050 kg
Accessoires livrés	Plaques de montage pour les applications de montage en surface, borniers pour les connexions électriques, pieds en caoutchouc.

MISE EN DÉCHETTERIE

Emballage :

1. Les emballages peuvent être intégrés au circuit de recyclage par les voies de déchets habituelles.
2. Veuillez trier les emballages conformément aux lois sur l'élimination des déchets et aux décrets sur les matériaux recyclables en vigueur dans votre pays.

Appareil :

1. Cet appareil est soumis à la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version actuelle. Directive WEEE Waste Electrical and Electronical Equipment. Les appareils usagés et les piles ne doivent pas être jetés avec les ordures ménagères. L'appareil usagé ou les piles doivent être éliminés par une entreprise de recyclage agréée ou par un service de recyclage communal. Veuillez respecter la réglementation en vigueur dans votre pays !
2. Respectez toutes les lois sur l'élimination des déchets en vigueur dans votre pays.
3. En tant que client privé, vous pouvez obtenir des informations sur les possibilités d'élimination respectueuses de l'environnement auprès du revendeur auprès duquel le produit a été acheté ou auprès des autorités régionales correspondantes.

DÉCLARATIONS DU FABRICANT

GARANTIE DU FABRICANT & LIMITATION DE RESPONSABILITÉ

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

Vous trouverez nos conditions de garantie actuelles et la limitation de responsabilité sur: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. En cas de service, adressez-vous à votre partenaire commercial.

CONFORMITÉ CE

Par la présente, Adam Hall GmbH déclare que ce produit est conforme à la directive suivante (le cas échéant).

R&TTE (1999/5/CE) ou RED (2014/53/UE) à partir de juin 2017.

Directive basse tension (2014/35/EU)

Directive EMV (2014/30/EU)

RoHS (2011/65/EU)

La déclaration de conformité complète peut être consultée sur le site www.adamhall.com.

En outre, vous pouvez également la demander à l'adresse [e-mail].

Les déclarations de conformité pour les produits couverts par les directives LVD, EMC et RoHS peuvent être demandées à l'adresse [e-mail].

Les déclarations de conformité pour les produits soumis à la directive RED, peuvent être obtenues à l'adresse www.adamhall.com/compliance/.

Sous réserve de fautes d'impression et d'erreurs, ainsi que de modifications techniques ou autres !

ESPAÑOL
