Caractéristiques Techniques	Scie Eibenstock EMF 125.2, puissance 1200 W, vitesse à vide 0-3000 tr/min, diamètre de lame 125 mm.
Utilisation	Conçue pour la découpe de matériaux tels que le béton, la pierre, et les carreaux.
Maintenance et Réparation	Vérifier régulièrement l'état de la lame et la remplacer si nécessaire. Nettoyer les filtres et les ouvertures d'aération.
Sécurité	Porter des équipements de protection individuelle (EPI) tels que des lunettes de sécurité et des gants. Respecter les consignes de sécurité lors de l'utilisation.
Informations Générales	Poids de l'appareil 3,5 kg, garantie de 2 ans, conforme aux normes CE.

FOIRE AUX QUESTIONS - EMF 125.2 Eibenstock

Comment changer la lame de la scie Eibenstock EMF 125.2 ?

Pour changer la lame, débranchez la scie, retirez la vis de fixation de la lame à l'aide d'une clé, remplacez la lame, puis resserrez la vis.

Que faire si la scie ne démarre pas ?

Vérifiez si la scie est correctement branchée, si le câble d'alimentation est en bon état et si le disjoncteur n'a pas sauté.

Comment régler la profondeur de coupe ?

Utilisez la molette de réglage située sur le côté de la scie pour ajuster la profondeur de coupe selon vos besoins.

Est-il possible d'utiliser la scie sur des matériaux humides ?

Non, il est recommandé de ne pas utiliser la scie sur des matériaux humides pour éviter les risques électriques et d'endommager la lame.

Comment nettoyer la scie après utilisation ?

Débranchez la scie et utilisez un chiffon sec pour enlever la poussière et les débris. Évitez d'utiliser de l'eau ou des produits nettoyants agressifs.

Que faire si la lame se bloque pendant la coupe ?

Arrêtez immédiatement la scie, débranchez-la et vérifiez si la lame est endommagée ou si le matériau est trop dur. Remplacez la lame si nécessaire.

Comment lubrifier la scie Eibenstock EMF 125.2 ?

Suivez les recommandations du manuel d'utilisation pour savoir où appliquer de l'huile ou du lubrifiant, généralement sur les parties mobiles et les roulements.

Quel type de lame est compatible avec la scie Eibenstock EMF 125.2 ?

Utilisez des lames spécifiquement conçues pour la scie Eibenstock EMF 125.2, généralement des lames de 125 mm de diamètre, adaptées au type de matériau à couper.

Y a-t-il une garantie pour la scie Eibenstock EMF 125.2 ?

Oui, la scie est généralement couverte par une garantie de 2 ans. Consultez le manuel pour les détails spécifiques et les conditions de garantie.

MODE D'EMPLOI EMF 125.2 Eibenstock

Subject to change without notice.29 FRANÇAIS Les plus importantes mesures de sécurité sont indiquées sur l’outil sous forme de symboles.

Lire le mode d'emploi Travaillez avec attention et concentration. Gardez l’endroit ou vous travaillez propre et évitez les situations hasardeuses.

Prenez toutes les précautions nécessaires pour travailler en toute sécurité. Pour votre protection quelques mesures de sécurité doivent être prises:

Utilisez un casque antibruit

Utilisez des lunettes de protection

Utilisez des gants de protection

Utilisez un masque aux normes contre la poussière

Consignes de Sécurité Des instructions et avertissements importants sont présentés par symboles.

Attention: Règles de sécurité

Danger de déchirure ou de coupure30 Caractéristiques Techniques Reinureuse fraiseuse EMF 125.2 Tension nominale : 230 V ~ Puissance absorbée: 1700 W Référence: 06703000 Fréquence: 50 / 60 Hz Vitesse de rotation sous charge: 7 500 min

Max. diamètre du disque: 125 mm Axe: Ø 22,2 mm Profondeur de rainure max. : 30 mm Largeur de rainure max. : 30 mm Isolation double : II Degré de protection: IP 20 Poids: environ 3,5 kg Antiparasitage selon: EN 55014 et EN 61000 Accessoires disponibles: Référence: Disque à tronçonner diamanté Premium 3744D000 Aspirateur industriel ESS 35 MP 09931000 Aspirateur industriel DSS 35 M iP

Tube d'aspiration antistatique 5,00m pour DSS 35 M iP

Contenu de l’emballage Reinureuse fraiseuse EMF 125.1 avec 2 disques à tronçonner diamantés, kit d’outils et manuel d’utilisation dans un étui en plastique. Mode d‘emploi La fraiseuse ne doit être utilisée lorsque entièrement assemblée selon les instructions de montage. La fraiseuse est destinée à un usage professionnel. Avec un aspirateur de classe M et les disques à tronçonner diamantés, la meuleuse peut être utilisée pour effectuer des fentes et des rainures dans des matériaux minéraux; ex : la brique, le béton cellulaire et tuiles en chaux sans utiliser d’eau. Utilisez uniquement les disques à tronçonner diamantés recommandés par le fabricant.31 Consignes de Sécurité

Pour utiliser la machi

en toute s écurité, lire d

abord attentivement le mode d’emploi et respecter les directives indiquées. Avant la première utilisation de la machine, demander quelques conseils pratiques. Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement.

de raccordement est endommagé ou sectionné pendant l’utilisation, ne pas toucher, mais retirer immédiatement la fiche du secteur. Ne jamais faire fonctionner

appareil lorsque le câble est endommagé.

Ne pas exposer les outils électriques à la pluie ou à des conditions humides. La pénétration d‘eau à l’intérieur d’un outil électrique augmente le risque de choc électrique. Ne travaillez pas près de matières facilement inflammables ou explosives. Ne pas travailler de matières contenant de l’amiante. Il est formellement interdit de modifier cet appareil Ne jamais utiliser la machine sans que le capot de protection et anti- poussière ne soit monté. N’utiliser cette machine avec le capot de protection partiellement démonté que dans des coins. Pour toute autre application, le capot de protection doit toujours être fermé. Vérifier le câble et la fiche de la machine avant toute utilisation. En cas de détérioration, confier la réparation à un professionnel. N’introduire la fiche dans la prise que lorsque l’interrupteur de la ponceuse est sur arrêt. A l’extérieur, cette machine doit être utilisée impérativement avec un interrupteur à courant différentiel de 30 mA max. Retirer la fiche et s’assurer que l’interrupteur est sur arrêt lorsque la machine est arrêtée, par exemple en cas de travaux de montage et de démontage, de chute de tension, de montage ou de démontage d’un accessoire. Débrancher la machine si elle reste inutilisée pour une raison quelconque. Vous éviterez ainsi un démarrage brusque et sans surveillance. Ne pas utiliser l’appareil lorsqu’une partie du carter est endommagée, ou en cas de dégâts à l’interrupteur, au câble ou à la prise. Veillez à ce que la vitesse indiquée sur le disque de coupe soit conforme ou supérieure à la vitesse maximale indiquée sur la machine. Utilisez uniquement des disques à tronçonner diamantés pour votre outil électrique.32 Les disques doivent être utilisés seulement pour les applications recommandées. Par exemple: ne pas meuler avec le côté du disque à segment. Les disques à segments doivent être stockés et entreposés avec précaution en suivant les instructions du fabricant. Les brides de fixation des disques à tronçonner et les autres accessoires doivent s’adapter correctement sur l’axe de l’outil. Ne pas utiliser de pièces de réduction ou d’adaptateurs. Vérifiez les accessoires avant utilisation. Ne pas utiliser de produits qui sont brisés, fissurés ou endommagés. Avant utilisation, assurez-vous que l'outil soit correctement fixé et attaché. Laissez-le tourner au ralenti pendant environ 30 secondes dans une position sûre. Si des vibrations importantes se produisent ou si d'autres défauts sont constatés, éteignez immédiatement. Toujours diriger le secteur et le câble d'extension, ainsi que le tuyau d'évacuation, vers l'arrière de la machine. Les outils électriques doivent être inspectés par un spécialiste à intervalles réguliers. Ne transportez jamais la machine par son câble. Ne pas toucher les pièces rotatives. Les personnes de moins de 16 ans ne sont pas autorisées à utiliser l'outil.

Lors de l’utilisation, l'opérateur et les autres personnes qui sont à proximité doivent porter des casques antibruit adaptés, un masque à poussière, des lunettes de protection ainsi que des gants de protection. Assurez-vous que les personnes dans l'espace de travail ne soient pas aux dangers des éclats qui volent autour d’elles. Gardez les poignées sèches, propres et sans huile et graisse. Attention! L'outil fonctionne encore un moment après que la machine soit hors tension. Rebonds et mises en garde correspondantes Maintenir fermement l’outil électrique et placer votre corps et vos bras pour vous permettre de résister aux forces de rebond. Toujours utiliser une poignée auxiliaire, le cas échéant, pour une maîtrise maximale du rebond ou de la réaction de couple au cours du démarrage. Ne jamais placer votre main à proximité de l’accessoire en rotation. Ne pas vous placer dans la zone où l’outil électrique se déplacera en cas de rebond. Apporter un soin particulier lors de travaux dans les coins, les arêtes vives etc. Eviter les rebondissements et les accrochages de l’accessoire.33 Ne pas fixer de chaîne coupante, de lame de sculpture sur bois, de chaîne coupante ni de lame de scie dentée. Ne pas « coincer » la meule à tronçonner ou ne pas appliquer une pression excessive. Ne pas tenter d’exécuter une profondeur de coupe excessive. Lorsque la meule se bloque ou lorsque la coupe est interrompue pour une raison quelconque, mettre l’outil électrique hors tension et tenir l’outil électrique immobile jusqu’à ce que la meule soit à l’arrêt complet. Ne jamais tenter d’enlever la meule à tronçonner de la coupe tandis que la meule est en mouvement sinon le rebond peut se produire. Ne pas reprendre l’opération de coupe dans la pièce à usiner. Laisser la meule atteindre sa pleine vitesse et rentrer avec précaution dans le tronçon. Prévoir un support de panneaux ou de toute pièce à usiner surdimen- sionnée pour réduire le risque de pincement et de rebond de la meule. Soyez particulièrement prudent lorsque vous faites une « coupe en retrait » dans des parois existantes ou dans d’autres zones sans visibilité. Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d’approvisionnement locales. Toujours bien tenir l’outil électroportatif des deux mains et veiller à toujours garder une position de travail stable. Pour obtenir des instructions de sécurité supplémentaires, veuillez consulter le boitier! Raccordement Electrique Avant la mise en service, vérifiez si la tension et la fréquence du secteur correspondent aux données figurant sur la plaque signalétique. Des écarts de tension de + 6% à – 10% sont admissibles. Cette rainureuse fraiseuse est réalisée dans la classe de protection II. Utiliser uniquement des rallonges d’une section suffisante. Une section trop faible peut provoquer une perte de puissance excessive et une surchauffe de la machine et du câble. La machine intègre un limiteur de vitesse au démarrage afin d’éviter d’endommager inutilement les fusibles rapides Diamètres minimum recommandés et longueurs maximum de câbles Tension

80 m34 Mise en marche - Arrêt La meuleuse EMF 125.2 est équipée d'un bouton de verrouillage contre tout enclenchement accidentel.

Protection contre un démarrage intempestif La protection contre un démarrage intempestif évite le démarrage incontrôlé de l’outil électroportatif après une interruption de l’alimentation en courant. Afin de remettre l’appareil en service, mettez l’interrupteur Marche/Arrêt en position d’arrêt et remettez l’outil électroportatif en marche. Instructions d’utilisation Attention lors de la réalisation de fentes dans les murs porteurs, voir chapitre « Indications concernant les normes de construction ». Ne sollicitez pas l’outil électroportatif au point qu’il s’arrête. N’utilisez l’outil électroportatif que pour des travaux de découpage à sec. Réglez la profondeur de coupe, voir chapitre « Présélectionner la profondeur de coupe ». Afin de compenser des inexactitudes qui sont générées lors de l’ébavurage du dos, la profondeur de coupe doit être préréglée de 3 mm env. plus profondément que la profondeur de rainure souhaitée. Placez la machine avec la lame avant (couvercle) sur la surface à travailler. Allumez la machine et abaissez lentement, et appliquez l'unité de coupe dans le matériau. Guidez l’outil électroportatif avec les deux poignées en appliquant une vitesse d’avance modérée adaptée au matériau. L’outil électroportatif doit toujours travailler en sens opposé. Sinon, il risque de sortir de la ligne de coupe de façon incontrôlée. Guidez Déclenchement intermittent Mise en marche: Faire glisser la gâchette vers l’avant et

pousser ensuite la gâchette vers le haut. Arrêt: Relâcher la gâchette. Déclenchement continu: Mise en marche: Mettre la machine en marche tel que décrit ci-dessous. Pousser à nouveau la gâchette vers l’avant et le relâcher en position antérieure pour bloquer la gâchette (déclenchement). Arrêt: Pousser la gâchette vers le haut et la relâcher.35 l’outil électroportatif dans le sens de la flèche Enlevez le dos restant dans le matériau au moyen de l’outil d’ébavurage. Les coupes curvilignes ne sont pas possible puisque les meules à tronçonner diamantées se coincent sinon dans la pièce. Lorsque des percées de mur sont effectuées p. ex. au moyen d’un marteau perforateur, il est possible d’éviter, dans une large mesure que le matériau éclate sur la surface si vous effectuez d’abord une rainure avec une profondeur de coupe maximale au moyen de la rainureuse fraiseuse Lors du tronçonnage de matériaux particulièrement durs, p. ex. le béton avec une teneur élevée en cailloux, le disque à tronçonner diamanté risque d’être surchauffé et subir ainsi des dommages. Une couronne d’étincelles autour du disque à tronçonner diamanté en est le signe. Dans un tel cas, interrompez le processus de tronçonnage et laissez tourner pendant quelque temps le disque à tronçonner diamanté à pleine vitesse en marche à vide pour le laisser refroidir. Un ralentissement perceptible du rythme de travail et une couronne d’étincelles circonférentielle constituent des indices d’émoussage du disque à tronçonner diamanté. Vous pouvez l’aiguiser en coupant dans un matériau abrasif (p. ex. brique de sable calcaire). Pre-selection of the Cutting Depth

Abb.3 Remplacement du Disque

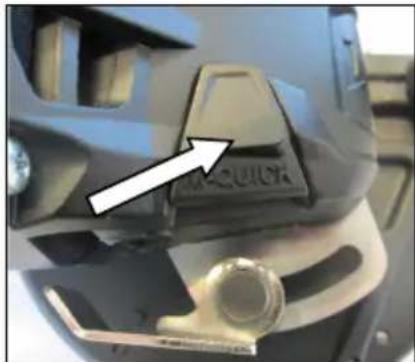

Précautions : Le disque peut chauffer excessivement en ponçant. Vous pourriez vous brûler les mains, vous couper ou vous écorcher avec les segments. Portez donc toujours des gants de protection pour changer le disque. Avant de changer le disque, débranchez le câble d’alimentation de la machine ! Pour régler la profondeur de coupe, ouvrez le levier de verrouillage.

En tournant le couvercle de protection, ajustez la profondeur de coupe requise à l’échelle et fermez à nouveau le levier de verrouillage. Le levier de verrouillage doit être toujours bien verrouillé en fonctionnement.36 Fig.4

• Déterminer la largeur de rainure: Le nombre des rondelles d’écartement entre les deux meules à tronçonner diamantées et la largeur de coupe des meules à tronçonner diamantées indiquent la largeur de rainure.La largeur de rainure se calcule comme suit : Largeur de rainure = épaisseur des rondelles d’écartement + largeur des meules à tronçonner diamantées. Epaisseur des disques d’écartement: 2, 3, 4, 6 et 10 mm

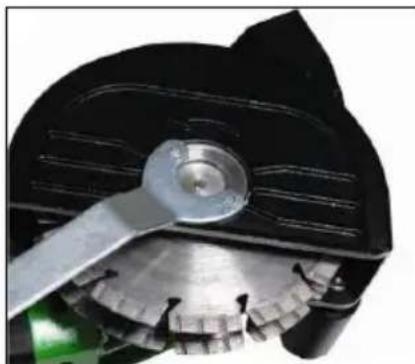

Fig.6 Appuyez sur le bouton de verrouillage de l’axe pour verrouiller l’axe de travail. Actionnez le bouton de verrouillage de l’axe seulement lorsque l’axe de travail est à l’arrêt. Autrement, la machine pourrait être endommagée. Ouvrez la vis de serrage avec la clé de serrage et enlevez les disques à tronçonner diamantés, ainsi que les disques d’écartement de l’axe de travail

Nettoyez l’axe de travail et toutes les parties à monter.

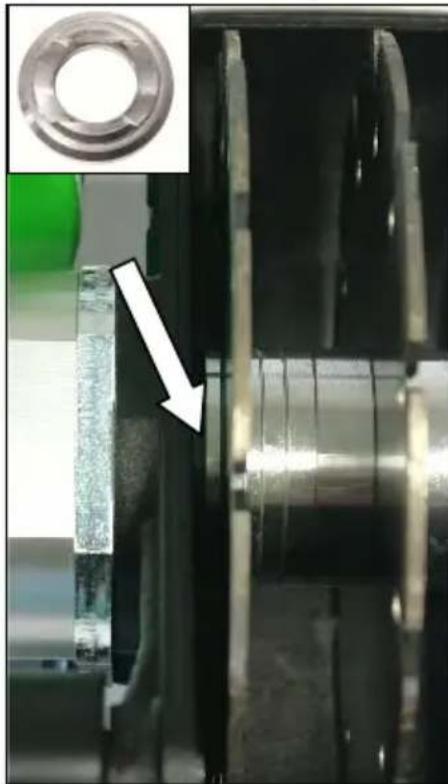

D’abord, la bride du disque doit être montée sur l’axe de travail (voir la flèche).

La bride du disque doit avoir une assise correcte sur l’axe de travail.

Ensuite, montez l'un des deux disques à tronçonner diamantés.

Ensuite, montez les disques d’écartement et le deuxième disque à tronçonner diamanté selon la largeur requise de la rainure sur l’axe de travail.37 Appuyez sur le bouton de verrouillage de l’axe pour verrouiller l’axe de travail (voir flèche – Fig.4). Vissez la vis de serrage et serrez-la bien avec la clé plate (voir Fig.5). Instructions pour l’assemblage:

• Il est nécessaire de monter toujours toutes les rondelles d’écartement fournies, indépendammentde la largeur de rainuresouhaitée. Sinon, la meule à tronçonner diamantée peut se détacher lors de la miseen service et causer des blessures.

• Entre 2 meules à tronçonner diamantées, au moins une rondelle d’écartement doit être montée.

• Lors du montage de meules à tronçonner diamantées, veiller à ce que les flèches indiquant le sens de rotation qui se trouvent sur les meules à tronçonner diamantées coïncident avec le sens de rotation de l’outil électroportatif (voir la flèche indiquant le sens de rotation qui se trouve sur la tête d’engrenage).

• Lors du travail avec 2 meules à tronçonner diamantées 18, remplacez-les toujours par paires.

• Utilisez uniquement les accessoires d’origine!

• La meuleuse est en marche et la vitesse optimale est réglée pour les disques à tronçonner diamantés EIBENSTOCK.

• Ainsi, vous obtenez le meilleur résultat de travail en tenant compte des matériaux à travailler (voir accessoires). Afin de vérifier si l'arrêt de l’axe est relâché avant de mettre en marche l’outil, tournez légèrement l’axe. Laissez tourner la machine pendant une courte période et dans une position sûre. Si la machine ne tourne pas facilement, cessez de travailler immédiatement. Indications concernant les normes de construction Les fentes dans les murs portants sont soumises à la norme DIN 1053

Partie 1 ou aux directives spécifiques à un pays. Respectez impérativement

ces directives. Avant de commencer le travail, consultez l’ingénieur responsable de la statique, l’architecte compétentou la direction responsable des travaux. La profondeur et la largeur de fente admissible dépend de la longueur de la fente, de l’épaisseur de mur et du matériau de construction utilisé. Extraction des poussières Les poussières produites au cours de votre travail sont dangereuses pour la santé. C’est pour cela que l’EMF 125.2 doit être utilisé avec un aspirateur, et qu’on doit porter un masque à poussière.38 Nous recommandons également l'utilisation d'un tube d'aspiration antistatique. Cela permet d'éviter l'accumulation de charges électrostatiques. L’aspirateur ESS 35 MP / DSS 35 M iP est disponible comme accessoire. Il peut être directement attaché à la connexion sur le couvercle à poussière.

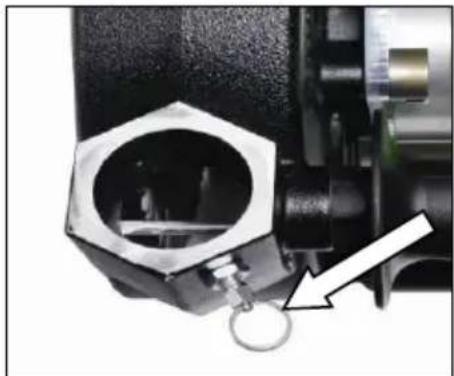

Abb.6 Abb.7 Abb.8 En insérant le tuyau d’aspiration, tirez l’anneau de la fixation du tuyau et tournez l’embout jusqu’à ce que la fixation s’enclenche. Entretien Avant de procéder à des travaux d’entretien ou de réparation, retirer la prise du secteur et vérifier la mise hors service de la ponceuse. Les réparations ne peuvent être effectuées que par un personnel qualifié, choisi en raison de sa formation et de son expérience. Après chaque réparation, l’appareil doit être examiné par un électricien qualifié. De par sa conception, cette machine nécessite un minimum de soin

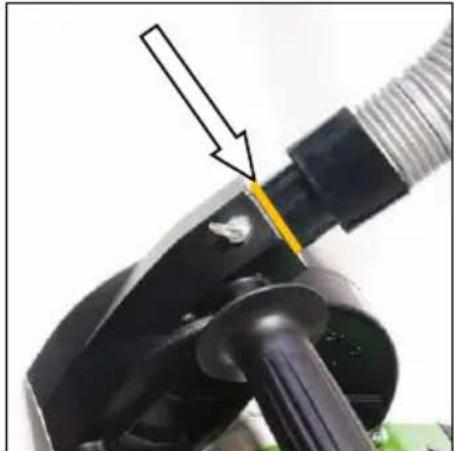

Percez le trou nécessaire comme suit: Placez le tuyau d'aspiration dans le connecteur du couvercle. Marquez la profondeur de la fiche avec un crayon. (voir flèche)

Le tuyau d'aspiration peut être verrouillé empêcher un glissement à l'aide de la fixation du tuyau.

Percez à 13mm de cette marque (trait) un trou d’un diamètre de 6 mm dans l’embout.39 et d’entretien. Il faut cependant régulièrement effectuer les travaux suivants ou examiner les pièces suivantes : S’assurer de la propreté de la machine et de la grille d’aération du moteur. Pendant le travail, veiller à ce qu’aucun corps étranger ne parvienne à l’intérieur de la machine. En cas de panne de l’appareil, faire effectuer la réparation par un atelier autorisé. Notre Service Après-Vente répond à vos questions concernant la réparation et l’entretien de votre produit et les pieces de rechange. Les conseillers techniques et assistants EIBENSTOCK sont à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires. Balais auto-stop Pour protéger le moteur, cette machine à usiner est munie de balais auto- stop. Lorsque les balais en carbone sont usés, la machine s’éteint d’elle- même. Dans ce cas, les deux balais doivent être remplacés au même moment par des balais d’origine par un spécialiste en électricité.

Protection de l’Environnement Recyclage des matières premières plutôt que Traitement des déchets Pour éviter des dommages liés au transport, l’appareil doit être livré dans un emballage résistant.L’emballage, ainsi que le moteur et ses accessoires sont fabriqués à partir de matériaux recyclables, ce qui permet de les traiter de manière écologique une fois arrivés en fin de vie. Les composants plastiques sont identifiés en fonction de leur nature ce qui facilite leur tri par les usines de retraitement.

Pour les pays européens uniquement Ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2012/19/UE relative aux déchets d’équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement.40 Bruit / Vibration Le bruit de cet appareil est mesuré selon la norme EN 62841-2-3. Le niveau de pression acoustique sur le lieu de travail peut dépasser 85 dB (A). Dans ce cas, il convient de prendre des mesures de protection anti-bruit pour l’utilisateur.

Portez une protection acoustique ! Le niveau de vibration de la main et du bras est typiquement inférieur à 2,5 m/s². Mesures réalisées conformément à la norme européenne EN 62841-2-

Le niveau de vibrations revendiqué correspond aux principales utilisations de l’appareil. Cependant, si l’appareil est utilisé pour d’autres applications, avec d’autres outils de travail ou avec un entretien non approprié, le niveau de vibrations peut différer. Ceci peut augmenter sensiblement la sollicitation vibratoire pendant toute la durée de travail. Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l’appareil est éteint ou en fonctionnement, mais non utilisé. Ceci peut réduire sensiblement la sollicitation vibratoire pendant toute la durée de travail. Déterminez des mesures de protection supplémentaires pour protéger l’utilisateur des effets de vibration, telles que par exemple : Entretien de l’outil électroportatif et des outils de travail, maintenir les mains chauds, organisation des opérations de travail. Protection contre les poussières Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Toucher ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l’utilisateur ou de personnes se trouvant à proximité. Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées comme cancérigènes, surtout en combinaison avec des additifs pour le traitement du bois (chromate, lasure). Les matériaux contenant de l’amiante ne doivent être travaillés que par des personnes qualifiées. Utilisez un système d’aspiration des poussières. Afin d’obtenir un haut niveau d’aspiration des poussières, utilisez un aspirateur industriel pour bois et / ou poussière minérale avec cette ponceuse. Veillez à bien aérer la zone de travail. Il est recommandé de porter un masque respiratoire de la classe de filtre P2.41 Garantie Conformément à nos conditions générales de vente, la durée de la garantie pour les entreprises est de douze mois (justification par facture ou bon de livraison). Les dommages résultant d’une utilisation anormale, d’une surcharge ou d’une manipulation non conforme en sont exclus. Les dommages résultant de vices de matières premières ou de fabrication seront pris en charge gratuitement par réparation ou remplacement.Les réclamations ne peuvent être acceptées que lorsque l’appareil est envoyé non démonté au Service Après-vente Eibenstock. Certificat de Conformité UE Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec les normes ou documents normatifs suivants: EN 62841-1:2016-07 EN 62841-2-3:2022-08
