BRUGSANVISNING EMF 125.2 Eibenstock

Vigtige sikkerheds instruktioner

Vigtige instruktioner og advarsler er lokaliseret på maskinen ved hjælp af symboler:

Læs betjeningsvejledningen

Arbejd koncentreret og med stor omhu. Hold arbejdspladsen ren, og undgå farlige situationer.

Under arbejdet bør du bære høreværn, beskyttelsesbriller, støvmaske, beskyttelseshandsker og robust arbejdstøj!

Anvend høreværn

Anvend sikkerhedsbriller

Anvend støvmaske

Anvend beskyttelseshandsker

Advarsel om general fare

Advarsel om højspænding

Advarsel om varm overflade

Fare for at blive revet, flået eller klemt.

Tekniske data

Rillefræser EMF 125.2

Hastighed uden belastning: 7 500 omdr./min

Max. klinge diameter: 125 mm

Skæredybde max.: 30 mm

Skærebredde max.: 30 mm

Beskyttelsesklasse: II

Beskyttelsesgrad: IP 20

Nettovægt: ca. 3,5 kg

Støjdæmpet efter: EN 55014 og EN 61000

Tilgængeligt tilbehør:

	Best. nummer:
Diamant skæreskive Premium	3744D000
Industristøvsuger ESS 35 MP	09931000
Industristøvsuger DSS 35 M iP	09919000
Antistatisk sugeslange 5,00m til DSS 35 M iP	35319000

Indhold i leveringskarton

Rillefræser EMF 125.2 med 2 diamant skæreskiver, værktøj og skæreskiver i en robust plast kasse.

Formål

Rillefræseren må kun bruges komplet monteret, i henhold til monteringsvejledningen.

Rillefræseren er beregnet til professionel brug.

Sammen med en klasse-M støvsuger, og de rette diamantskæreskiver, er rillefræseren beregnet til at skære riller og fordybninger i mineralske materialer, som f. eks: mursten, gas beton, og fliser uden at bruge vand.

Anvend kun skæreskiver der er anbefalet af leverandøren.

Sikkert arbejde med maskinen er kun muligt, hvis du læser disse brugsanvisninger fuldstændig og nøje følger anvisningerne heri. Hertil kommer, at de generelle sikkerheds anvisninger i den vedlagte brochure skal iagttages. Deltag evt. i et praktisk kursus før første brug. Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.

Sikkert arbejde med maskinen er kun muligt, hvis du læser disse brugsanvisninger fuldstændig og nøje følger anvisningerne heri. Hertil kommer, at de generelle sikkerheds anvisninger i den vedlagte brochure skal iagttages. Deltag evt. i et praktisk kursus før første brug.

El-værktøj må ikke udsættes for regn eller fugt. Indtrængen af vand i el-værktøj øger risikoen for elektrisk stød.

• Brug ikke værktøjet i omgivelser med fare for eksplosion.
• Skær ikke i asbestholdige materialer.
• Modifikationer af værktøjet er forbudt.
• Brug aldrig maskinen uden støvskærmen.
• Bær aldrig værktøjet i sit kabel og tjek altid værktøj, kabel og stik før brug. Defekter må kun repareres af fagfolk. Indsæt kun stikket i stikkontakten, når værktøjet er afbrudt.
• Tilslut kun maskinen med fejlstrømsrelæ på max. 30 mA ved udendørs arbejde.
  ■ Maskinen må kun køre under tilsyn. Træk stikket ud og sluk maskinen, hvis den ikke er under opsyn, fx i tilfælde af opsætning og nedtagning af maskinen, sæt kun stikket i stikkontakten når maskinen er slukket.
  ■ Sluk maskinen, hvis den pludselig stopper, uanset grund. På denne måde kan du undgå, at den starter pludseligt hvis den ikke er under opsyn.
  ■ Brug ikke maskinen, hvis en del af motorhuset er beskadiget, eller i tilfælde af skader på kontakten, kabel eller stikket.
• Vær opmærksom på at den max hastighed der står på skæreskiven ikke er højere end den hastighed der står på maskinen.
• Brug KUN diamant skæreskiver på maskinen.
• Skiverne må kun bruges til det anbefalede. F. eks: Slib ikke på muren med siderne af skæreskiven.
• Skæreskiverne skal opbevares og bruges som foreskrevet af producenten.
• Skæreskive flanger og andet tilbehør, skal passe meget nøjagtigt på spindlen af maskinen. Brug ingen reducerringe eller adaptere.
• Undersøg tilbehøret før brug. Brug ingen produkter der er defekte, revnet, eller i stykker på andre måder.

- Før brug, skal du sørge for, at værktøjet er korrekt fastsat og fastspændt. Lad det køre inaktiv i omkring 30 sekunder i en sikker position. Hvis betydelige vibrationer opstår, eller hvis andre fejl opdages, sluk straks.

• Før altid kabel, og støvslange bagud, væk fra maskinen.
• El-værktøjet skal inspiceres visuelt af en tekniker med regelmæssige mellemrum.
  ■ Berør ikke roterende dele.
• Personer under 16 år må ikke betjene maskinen.

• Under brug, skal brugeren og andre personer stående i nærheden bære høreværn, beskyttelsesbriller, sikkerhedshjelm samt beskyttelseshandsker.
• Pas på at andre personer omkring arbejdspladsen ikke rammes af partikler der flyver rundt..
• Hold håndtagene tørre, rene og fri for olie og fedt.
• OBS! Skiverne drejer stadig rundt et stykke tid efter at maskinen er slukket.

• Hold godt fast i el-værktøjet og sørg for at både krop og arme befinder sig i en position, der kan klare tilbageslagskræfterne. Anvend altid ekstrahåndtaget, hvis et sådant findes, for at have så meget kontrol som muligt over tilbageslagskræfterne eller reaktionsmomenterne, när maskinen kører op i hastighed.
• Sørg for at Din hånd aldrig kommer i nærheden af det roterende indsatsværktøj.
• Undgå at Din krop befinder sig i det område, hvor el-værktøjet bevæger sig i forbindelse med et tilbageslag.
• Arbejd særlig forsigtig i områder som f.eks. hjørner, skarpe kanter osv. Det skal forhindres, at indsatsværktøjet slår tilbage fra emnet og sætter sig fast.
• Brug ikke kædesavklinger eller tandede savklinger.
• Undgå at skæreskiven blokerer eller får for højt modtryk. Foretag ikke meget dybe snit.
• Sidder skæreskiven i klemme eller afbryder Du arbejdet, slukkes elværktøjet og maskinen holdes roligt, til skiven er stoppet. Forsøg aldrig at trække skæreskiven ud af snittet, mens den roterer, da dette kan føre til et tilbageslag.
• Tænd ikke for el-værktøjet, så længe det befinder sig i emnet. Sørg for at skæreskiven når op på sit fulde omdrejningstal, før Du forsigtigt fortsætter snittet.

• Understøt plader eller store emner for at reducere risikoen for et tilbageslag som følge af en fastklemt skæreskive.

• Vær særlig forsigtig ved „lommesnit“ i bestående vægge eller andre områder, man ikke kan ses ind i.

• Anvend egnede søgeinstrumenter til at finde frem til skjulte orsyningsledninger eller kontakt det lokale forsyningsselskab.
• Hold altid maskinen fast med begge hænder og sørg for at stå sikkert under arbejdet.

For yderligere sikkerhedsforskrifter henvises til vedlagte folder!

Elektrisk tilslutning

Kontroller først, korrespondancen af spænding og frekvens og sammenligne dem med oplysningerne på Mærkepladen. Spændings forskelle fra + 6 % til - 10 % er tilladt. Rille fræseren er produceret i beskyttelsesklasse II. Brug kun et forlængerkabel med tilstrækkeligt tværsnit. Et tværsnit, som er for lille kan føre til et kraft tab samt overophedning af maskine og kabel Maskinen er udstyret med langsom opstart, der sikrer at strømnettet ikke afbrydes, hvis ampereniveauet bliver for højt.

Anbefalede minimumskrav tværsnit og maksimale kabellængder

Spænding	Tværsnit i in mm2
	1,5	2,5
110V	-	40 m
230V	50 m	80 m

Tænd og sluk af maskinen

Rillefræser EMF 125.2 er udstyret med en låsefunktion i kontakten

Aktivering: Skub afbrydergrebet fremad og tryk derefter afbrydergrebet opad.

Deaktivering: Slip afbrydergrebet.

Fast tilkobling:

Aktivering: Tilkobl maskinen som beskrevet ovenfor. Skub nu afbrydergrebet fremad endnu en gang, og lad det hvile i forreste position for at fastlåse afbrydergrebet (fast tilkobling).

Deaktivering: Tryk afbrydergrebet (9) opad og slip det.

Elektrisk beskyttelse mod genindkobling

Elektrisk beskyttelse mod genindkobling forhindrer en ukontrolleret start af el-værktøjet efter afbrydelse af strømtilførslen. Til ibrugtagning igen stilles start-stop-kontakten i den frakoblede position, og el-værktøjet tændes igen.

Brugsvejledning

Udvis forsigtighed, når der skæres riller i bærende vægge; se afsnittet "Oplysninger om strukturelle beregninger".

Pres ikke maskinen så hård, at skiven standser.

Brug kun rillefræseren til tørskæring.

For justering af skæredybden, se afsnittet om: "forindstilling af skæredybde".

For at kompensere for unøjagtigheder, der kan opstå når det udskårne stykke brækkes af, skal skæredybden sættes til at være ca 3 mm dybere end den ønskede rilledybde.

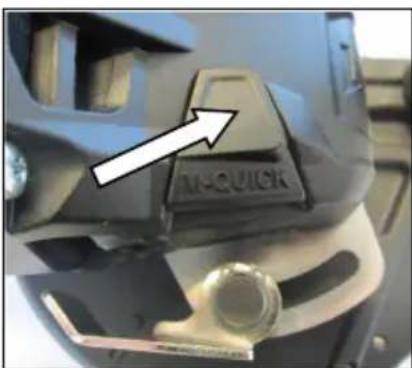

Placer maskinen med den forreste/ nederste rulle på overfladen. Tænd for maskinen, og sænk stille og roligt maskinen ind i materialet.

Styr maskinen med begge håndtag, for at sikre at tilførslen passer med det materiale der skæres i.

Rillefræseren skal altid arbejde i en opafgående retning. Ellers er der fare for at maskinen bliver skubbet ukontrolleret ud af rillen

Fjern de resterende murdele med hammer og mejsel.

Det er ikke muligt at skære i buer, da diamant skiverne kunne blokere i materialet.

Når der brydes gennem vægge, og lign. med en mejsel hammer, kan de fleste skader på overfladen materiale undgås ved først at skære en med rillefræseren på maksimal dybde.

Ved skæring i ekstremt hårdt materiale, kan diamant skiven blive overophedet og herved blive skadet. Dette kan ses når det begynder at gnistre fra skiven.

I dette tilfælde, stop skæreprocessen, og lad klingen køre frit, uden belastning, i et stykke tid for at køle ned igen.

Mærkbart faldende arbejdsfremskridt, små gnister fra skiven, kan være tegn på at skiven er ved at være sløv. Skær herefter i abrasiv materiale f. eks sandsten, for at åbne skiven op igen.

Forud indstilling af skæredybde

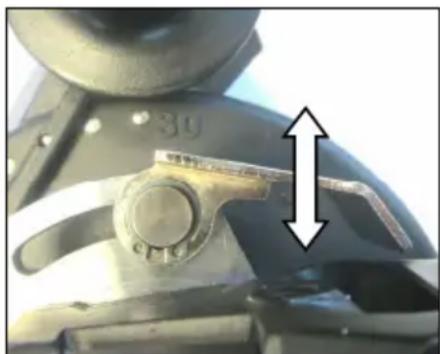

Ved at dreje beskyttelsesskærmen, kan du justere skæredybden på skalaen, og låse den på håndtaget igen.

Låsehåndtaget skal altid være sikkert låst under arbejdsprocessen.

Skifte af diamantskiverne

OBS!

Skæreskiverne, mellemlægsskiverne, og flancebolten, kan blive meget varme under skæring. Du kan brænde dine hænde, eller rive dem på segmenterne.

Derfor skal der altid bruges beskyttelseshandsker, när der skiftes skæreskiver. Før enhver form for arbejde på maskinen, tag stikket ud af stikkontakten.

Tryk på spindellås knappen for at läse arbejdsspindlen.

Ellers kan der forekomme skader på maskinen.

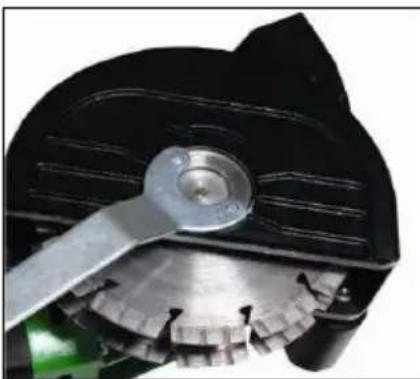

Løsn flancebolten med flancenøglen, og tag såvel diamantskiverne som mellemlægsskiverne ud.

Rengør arbejdsspindlen og alle de dele de r skal monteres.

- Indstilling af rillebredden:

Rillebredden indstilles efter antallet og tykkelsen af mellemlægningsskiverne, der ligges mellem diamantskiverne.

Rillebredden er udregnet som følger: Rillebredde = tykkelse på mellemlægningsskiver + tykkelse på diamantskæreskiverne.

Tykkelse på mellemlægningsskiver: 2, 3, 4, 6 og 10 mm

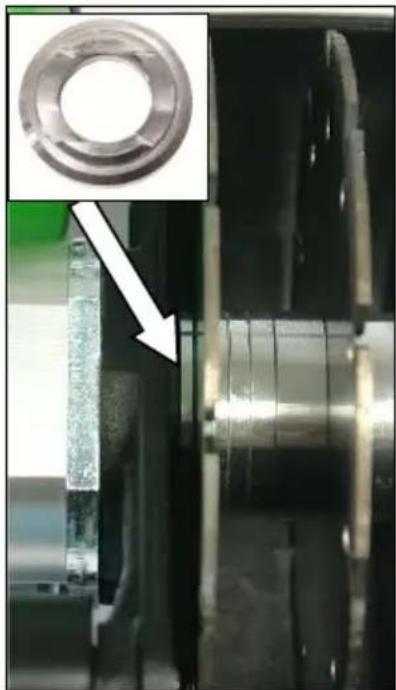

Først skal bagflancen monteres på arbejdsspindlen. (se pilen)

Bagflancen skal vende så uddybningen vender korrekt på arbejdsspindlen.

Monter skæreskiver og mellemlægningsskiver på arbejdsspindlen, i den ønskede rillebredde.

Fig.6 Tryk på spindellåseknappen for at låse arbejdsspindlen. (se pilen på Fig. 4) Skru flancebolten på plads, og stram den med flancenøglen. (se Fig. 5)

• Uanset hvad rillebredde der ønskes, skal alle mellemlægningsskiverne monteres.
  Ellers vil diamantskæreskiverne sidde løse under brug, og medføre skader på brugeren.
• Mindst en af mellemlægningsskiverne skal være monteret mellem diamantskæreskiverne.
• Når diamantskæreskiverne monteres, skal du sikre dig at retningspilene på skiverne, passer med retningspilene på maskinen. (se pilen på motorhuset)
• Skift altid diamantskiverne i sæt.

Lad maskinen køre uden belastning i et kort tidsrum, i en sikker position. Hvis maskinen ikke kører let rundt, stop den med det samme.

Brug altid originalt tilbehør.

Rillefræseren er i kraft og hastighed, optimalt justeret til Eibenstock-diamantskæreskiverne.

Således du altid opnår det bedste resultat, taget materialet der skæres i, i betragtning. (se tilbehør)

Støvudtag

Støv der forekommer under arbejdet, er sundhedsskadeligt. Det er defor at EMF 125.2, skal bruges sammen med en støvsuger, samt at der skal bæres støvmaske.

Vi anbefaler også, at du bruger en antistatisk sugeslange. Dette forhindrer, at der opstår elektrostatisk opladning.

Våd/tør støvsugeren DSS 25 M / DSS 35 M iP er tilgængelig som tilbehør.

Den kan tilsluttes direkte til støvskærmen.

Støvslangen kan låses fast, så den ikke falder ud, ved hjælp af slangelåsen.(se pilen)

For at lave et passende hul i studsen på støvslangen, gør som følger:

Stik studsen fra støvslangen ind i hullet på støvskærmen.

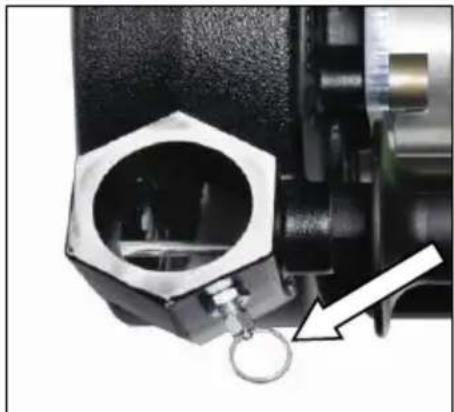

Marker dybden på studsen med et stykke kridt.(se pilen)

Bor et hul 13 mm under den markerede linje, med et 6 mm bor ind i studsen.

Når du sætter studsen ind i hullet, træk ud i ringen på støvskærmen, og drej studsen indtil at låsen aktiveres. Nu er støvslangen aktiveret.

Information om strukturelle beregninger

Riller i bærende vægge er underlagt DIN 1053 del 1 standarden, eller landspecifikke omstændigheder..

Disse omstændigheder skal overholdes under alle omstændigheder.

Før arbejdet begyndes, konsuler med den ansvarlige struktur ingeniør, arkitekt, eller den bygningsansvarlige.

Den tilladte rilledybde og bredde, afhænger af rillelængde, væg tykkelse samt materialet.

Vedligeholdelse

Før der begyndes på vedligeholdelse, skal stikket tages ud af stikkontakten.

Reparationer skal udføres af kvalificerede og erfarne folk. Efter enhver reparation, skal maskinen efterses af en el-specialist. På grund af sit design, har maskinen brug for et minimum af vedligeholdelse og pleje. Følgende punkter skal dog iagttages:

• Hold altid maskinen og ventilationsåbninger rene for støv.
• Under arbejdet, vær opmærksom på at der ikke kommer partikler ind i maskinen.
• I tilfælde af defekt, skal reparationen udføres af et autoriseret værksted.

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele.

EIBENSTOCK brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør.

Selvafbrydende kul

Maskinen er udstyret med selvafbrydende kul for beskyttelse af motoren. Er kullene nedslidt, slukkes maskinen automatisk.

I dette tilfælde skal begge kul udskiftes samtidigt, og erstattes med originale kul, hos en autoriseret reparatør.

Miljøbeskyttelse

Råstofgenanvendelse i stedet for bortskaffelse af affald

For at undgå skader under transport, skal maskinen leveres i robust transportemballage. Indpakningen samt værktøj og tilbehør er fremstillet af genbrugsmaterialer og kan bortskaffes i overensstemmelse hermed. Værktøjets plastkomponenter er mærket i overensstemmelse med deres materiale, hvilket gør det muligt at fjerne miljøvenlig og differentieret på grund af tilgængelige indsamlingssteder.

Kun for EU lande

Elektrisk værktøj må ikke bortskaffes sammen med husholdningsaffald!

Under overholdelse af EU-direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og dets gennemførelse i overensstemmelse med national lovgivning, elektriske værktøjer, som har nået til afslutningen af deres levetid skal indsamles særskilt og sendes tilbage til en genbrugsstation.

Støjen fra dette elværktøj bliver målt efter EN 62841-2-3. Støjniveauet kan på arbejdspladsen overstige 85dB (A), i dette tilfælde skal brugeren benytte en form for støjbeskyttelse.

Bær høreværn!

De målte værdier er fastsat i henhold til EN 62841-2-3.

Vibrationsstørrelse emissionsniveauet i dette oplysningsskema er blevet målt i overensstemmelse med et standardiseret test givet i EN EN 62841-2-3 og kan anvendes til at sammenligne et redskab med en anden. Den kan benyttes til en indledende vurdering af belastningen.

Det erklærede vibrationsniveau repræsenterer de vigtigste anvendelser af værktøjet. Men hvis værktøjet bruges til forskellige formål, med forskelligt tilbehør eller dårligt vedligeholdt, kan vibrationsstørrelserne variere. Dette kan markant øge belastningen i løbet af den samlede arbejdsperiode.

Et skøn over niveauet for udsættelse af vibrationer, bør også tage hensyn til de tidspunkter, hvor værktøjet er slukket, eller når det kører, men ikke faktisk gør jobbet. Dette kan i væsentlig grad reducere belastningen over den samlede arbejdsperiode.

Yderligere sikkerhedsforanstaltninger for at beskytte operatøren fra virkningerne af vibrationer såsom: vedligeholde værktøj og tilbehør, holde hænderne varme, organisering af arbejdsmønstre.

Støvbeskyttelse

Støv fra materiale så som maling der indeholder bly, nogle træ typer, mineraler og metal kan være skadelige. Kontakt med, eller indånding af dette støv, kan forsage allergiske reaktioner og/ eller åndedrætssygedomme til brugeren eller tilskuere.

Visse former for støv er klassificeret som kræftfremkaldende, så som ege- og bøgetræstøv især i forbindelse med tilsætningsstoffer til træbehandling (chromat, træbehandlingsmiddel). Materiale, som indeholder asbest, må kun behandles af specialister.

• Hvor brug af støvudsugning er muligt, skal det benyttes.
• For at sikre et højt niveau af støvsamling, brug da industri støvsuger ESS 35 MP / DSS 35 M iP, for opsugning af træ og/eller mineraler sammen med denne maskine.
• Arbejdspladsen skal være godt ventileret.
• Brugen af støvmaskine klasse P2 anbefales.

Garanti

I henhold til vores generelle betingelser for levering til forretninger, er leverandøren nødt til at give kunden en garantiperiode på 12 måneder for mangler (skal dokumenteres ved faktura eller følgeseddel).

Skader som følge af materiale fejl eller produktions fejl skal elimineres gratis ved enten reparation eller udskiftning.

Klager vil blive accepteret, hvis værktøjet er leveret i samlet stand til fabrikanten eller et autoriseret Eibenstock servicecenter.

EU - Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter:

EN 62841-1:2016-07

EN 62841-2-3:2022-08

EN IEC 55014-1:2022-12

EN IEC 55014-2:2022-10

Ret til ændringer forbeholdes.
