BEDIENUNGSANLEITUNG EMF 125.2 Eibenstock
EIBENSTOCK Elektrowerkzeuge
Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der Maschine dargestellt:
Vor Inbetriebnahme der Maschine Bedienungsanleitung lesen.
Arbeiten Sie konzentriert und lassen Sie Sorgfalt walten. Halten Sie Ihren Arbeitsplatz sauber und vermeiden Sie Gefahrensituationen.
Vorkehrungen zum Schutz des Bedieners treffen.
Beim Arbeiten sollten Sie Gehörschutz, Schutzbrille, Staubschutzmaske, Schutzhandschuhe und feste Arbeitskleidung tragen!
Gehörschutz tragen
Schutzbrille tragen
Staubschutzmaske benutzen
Schutzhandschuhe tragen
Warnung vor allgemeiner Gefahr
Warnung vor gefährlicher elektrischer Spannung
Warnung vor heißer Oberfläche
Reiß- bzw. Schneidgefahr
Technische Daten
Mauerschlitzfräse EMF 125.2
| Nennspannung: 230 V ~ | |
| Leistungsaufnahme: 1700 W | |
| Bestellnummer: 06703000 |
Frequenz: 50 / 60 Hz
Nenndrehzahl: 7500 min -1
Maximaler Scheibendurchmesser: 125 mm
Werkzeugaufnahme: ∅ 22,2 mm
Schlitztiefe max. : 30 mm
Nutbreite max. : 30 mm
Schutzklasse: II
Schutzgrad: IP 20
Gewicht: ca. 3,5 kg
Funkentstörung nach: EN 55014 und EN 61000
Lieferbares Zubehör :
| Bestellnummer: | |
| Diamanttrennscheibe Premium | 3744D000 |
| Industriestaubsauger ESS 35 MP | 09931000 |
| Industriestaubsauger DSS 35 M iP | 09919000 |
| Antistatiksaugschlauch 5,00m für DSS 35 M iP | 35319000 |
Lieferumfang
Mauerschlitzfräse EMF 125.2 mit 2 Diamanttrennscheiben, Montagewerkzeug und Bedienungsanleitung im Maschinenkoffer.
Bestimmungsgemäßer Gebrauch
Die Mauerschlitzfräse darf nur kompl. montiert nach Montageanleitung betrieben werden.
Die Mauernutfräse ist für den professionellen Einsatz bestimmt.
In Verbindung mit einem Sauger der Staubklasse M und mit den entsprechenden Diamantscheiben dient sie zum Erstellen von Schlitzen und Nuten in mineralischen Werkstoffen wie z.B. Ziegel, Gasbeton und Fliesen ohne Verwendung von Wasser.
Verwenden Sie nur vom Hersteller empfohlene Diamanttrennscheiben.
Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen.
Zusätzlich müssen die allgemeinen Sicherheitshinweise im beigelegten Heft befolgt werden. Lassen Sie sich vor dem ersten Gebrauch praktisch einweisen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Wird bei der Arbeit die Anschlussleitung beschädigt oder durchtrennt, diese nicht berühren, sondern sofort den Netzstecker ziehen. Gerät niemals mit beschädigter Anschlussleitung betreiben.
Halten Sie Elektrowerkzeuge von Regen oder Nässe fern.
Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
- Arbeiten Sie nicht in der Nähe von leicht entflammbaren oder explosiven Stoffen.
- Asbesthaltige Materialien dürfen nicht bearbeitet werden.
■ Manipulationen am Gerät sind nicht erlaubt. - Gerät nie ohne montierte Schutzhaube betreiben.
- Vor jeder Benutzung Gerät, Kabel und Stecker überprüfen. Lassen Sie Schäden nur von einem Fachmann beseitigen. Stecker nur bei ausgeschalteter Maschine in die Steckdose stecken.
- Betreiben Sie das Gerät im Freien über einen Fehlerstrom-Schutzschalter mit max. 30 mA.
- Ziehen Sie den Netzstecker, und überprüfen Sie, dass der Schalter ausgeschaltet ist, wenn die Maschine unbeaufsichtigt bleibt, z.B. bei Auf- und Abbauarbeiten, bei Spannungsabfall, beim Einsetzen bzw. bei der Montage eines Zubehörteiles.
- Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund stehen bleibt. Sie vermeiden damit das plötzliche Anlaufen im unbeaufsichtigten Zustand.
- Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist, bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.
- Überprüfen Sie, dass die auf der Scheibe angegebene Drehzahl gleich oder größer als die Drehzahl der Maschine ist.
- Verwenden Sie nur Diamant-Trennscheiben für das Elektrowerkzeug.
-
Diamant – Trennscheiben dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Schleifen Sie z.B. nie mit der Seitenfläche einer Trennscheibe.
-
Trennscheiben müssen sorgsam nach Anweisung des Herstellers aufbewahrt und gehandhabt werden.
- Trennscheiben, Flansche oder anderes Zubehör müssen genau auf die Schleifspindel Ihres Elektrowerkzeuges passen.
- Kontrollieren Sie das Zubehör vor seiner Verwendung; keine abgebrochenen, gesprungenen oder anderweitig beschädigten Erzeugnisse verwenden.
- Sorgen Sie dafür, dass das Werkzeug vor Gebrauch richtig angebracht und befestigt wird, und lassen Sie das Werkzeug im Leerlauf ca. 30 Sekunden in einer sicheren Lage laufen. Sofort ausschalten, wenn beträchtliche Schwingungen auftreten oder wenn andere Mängel festgestellt werden.
- Führen Sie beim Arbeiten das Netz-, das Verlängerungskabel und den Absaugschlauch immer nach hinten vom Gerät weg.
- Elektrowerkzeuge müssen in regelmäßigen Abständen einer Prüfung durch den Fachmann unterzogen werden.
- Tragen Sie das Gerät niemals am Kabel.
- Nicht in rotierende Teile fassen.
- Personen unter 16 Jahren dürfen das Gerät nicht benutzen.
- Tragen Sie beim Arbeiten mit dieser Maschine einen Gehör- und Staubschutz, eine Schutzbrille sowie Schutzhandschuhe.
- Stellen Sie sicher, dass Personen im Arbeitsbereich nicht durch herumfliegende Partikel gefährdet werden.
- Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.
- Vorsicht! Das Werkzeug läuft nach, nachdem die Maschine abgeschaltet wurde.
Rückschlag und entsprechende Sicherheitshinweise
- Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben.
- Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge.
- Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird.
- Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen.
- Verwenden Sie kein Ketten- oder gezähntes Sägeblatt.
-
Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck.
-
Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Elektrowerkzeug aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zu ziehen, sonst kann ein Rückschlag erfolgen.
- Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen.
- Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern.
- Seien Sie besonders vorsichtig bei „Taschenschnitten“ in bestehende Wände oder andere nicht einsehbare Bereiche.
- Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu.
- Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand.
Weitere Sicherheitshinweise entnehmen Sie bitte der Anlage!
Elektrischer Anschluss
Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung und -frequenz mit den auf dem Typenschild angegebenen Daten.
Spannungsabweichungen von + 6 % und – 10 % sind zulässig. Das Gerät ist in Schutzklasse II ausgeführt. Verwenden Sie nur Verlängerungskabel mit ausreichendem Querschnitt. Ein zu schwacher Querschnitt kann zu übermäßigem Leistungsverlust und zur Überhitzung von Maschine und Kabel führen. Die Maschine verfügt über eine Anlaufstrombegrenzung die verhindert, dass flinke Sicherungsautomaten unbeabsichtigt auslösen.
Empfohlene Mindestquerschnitte und maximale Kabellängen
| Netzspannung | Querschnitt in mm^2 | |
| 1,5 | 2,5 | |
| 110V | - | 40 m |
| 230V | 50 m | 80 m |
Ein-/ Ausschalten
Die Mauerschlitzfräse EMF 125.2 ist mit einem Schalter mit Einschalt-sperre gegen unbeabsichtigtes Einschalten ausgestattet.
Einschalten: Schalterdrücker nach vorne schieben und dann Schalterdrücker nach oben drücken.
Ausschalten: Schalterdrücker loslassen.
Dauereinschaltung:
Einschalten: Maschine wie vorab beschrieben einschalten. Jetzt Schalterdrücker ein weiteres Mal nach vorne schieben und in vorderer Position entlasten um den Schalterdrücker zu arretieren (Dauereinschaltung).
Ausschalten: Schalterdrücker nach oben drücken und loslassen.
Wiederanlaufschutz:
Der Wiederanlaufschutz verhindert das unkontrollierte Anlaufen des Elektrowerkzeuges nach einer Unterbrechung der Stromzufuhr.
Zur Wiederinbetriebnahme bringen Sie den Ein-/Ausschalter in die ausgeschaltete Position und schalten das Elektrowerkzeug erneut ein.
Arbeitshinweise
Vorsicht beim Schlitzen in tragende Wände, siehe Abschnitt „Hinweise zur Statik“.
Belasten Sie das Elektrowerkzeug nicht so stark, dass es zum Stillstand kommt.
Die Mauerschlitzfräse darf nur im Trockenschnitt verwendet werden.
Stellen Sie die Schnitttiefe ein, siehe Abschnitt „Schnitttiefe einstellen“. Um Ungenauigkeiten auszugleichen, die beim Ausbrechen des Steges entstehen, muss die Schnitttiefe um ca. 5 mm tiefer als die gewünschte Nuttiefe vorgewählt werden.
Stellen Sie das Elektrowerkzeug mit der vorderen Rolle (Schutzhaube) auf die zu bearbeitende Fläche. Schalten Sie das Gerät ein und tauchen Sie mit der Fräseinheit langsam in das Material ein.
Führen Sie das Elektrowerkzeug mit beiden Griffen und mit mäßigem, dem zu bearbeitenden Material angepassten Vorschub.
Die Mauerschlitzfräse muss stets im Gegenlauf (schiebender Schnitt) geführt werden. Es besteht sonst die Gefahr, dass sie unkontrolliert aus dem Schnitt gedrückt wird.
Entfernen Sie den verbliebenen Steg im Material mit einem Ausbrechwerkzeug oder einem Meißelhammer.
Kurvenschnitte sind nicht möglich, da die Diamant – Trennscheiben sonst im Werkstück verkanten.
Beim Erstellen von Mauerdurchbrüchen (z.B. mit einem Meißelhammer) können Sie ein Abplatzen des Materials an der Oberfläche weitgehend verhindern, wenn Sie zuvor mit der Mauernutfräse eine Nut mit maximaler Schnitttiefe erstellen.
Beim Trennen besonders harter Werkstoffe, z.B. Beton mit hohem Kieselgehalt, kann die Diamant-Trennscheibe überhitzen und dadurch beschädigt werden. Ein mit der Diamant–Trennscheibe umlaufender Funkenkranz weist deutlich darauf hin.
Unterbrechen Sie in diesem Fall den Trennvorgang und lassen Sie die Diamant-Trennscheiben im Leerlauf kurze Zeit laufen um sie abzukühlen.
Merklich nachlassender Arbeitsfortschritt und ein umlaufender Funkenkranz sind Anzeichen für stumpf gewordene Diamanttrennscheiben. Sie können diese durch kurze Schnitte in abrasivem Material z. B. Kalksandstein oder den Eibenstock-Diamantschärfstein wieder schärfen.
Schnitttiefe einstellen

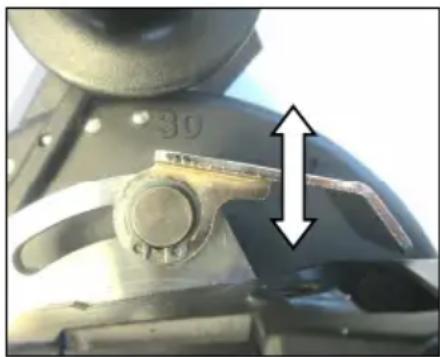

Zum Einstellen der Schnitttiefe öffnen Sie den Schnellspannhebel.
Stellen Sie durch Drehen der Schutzhaube die gewünschte Schnitttiefe an der Skala ein und schließen Sie den Schnellspannhebel.
Der Schnellspannhebel muss beim Arbeiten stets fest geschlossen sein.
Werkzeugwechsel
Vorsicht!
Die Diamant – Trennscheiben, Distanzscheiben und Flanschmutter können durch den Einsatz heiß werden. Sie können sich die Hände verbrennen oder sich an den Segmenten schneiden bzw. reißen.
Benutzen Sie für den Werkzeugwechsel deshalb immer Arbeitsschutzhandschuhe.
Achtung!
Vor allen Arbeiten am Gerät Netzstecker ziehen!

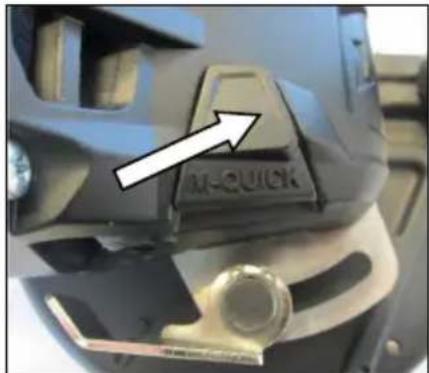

Drücken Sie die Spindelarretiertaste um die Arbeitsspindel festzustellen
Betätigen Sie die Spindelarretierung nur bei stillstehender Arbeitsspindel.
Das Elektrowerkzeug kann sonst beschädigt werden.
Öffnen Sie mit dem Stirnlochschlüssel die Spannschraube und nehmen Sie die Diamant-Trennscheiben sowie die Distanzscheiben von der Arbeitsspindel.
Reinigen Sie die Arbeitsspindel und alle zu montierenden Teile.
- Nutbreite einstellen:
Die Nutbreite ergibt sich aus der Anzahl und der Stärke der Distanzscheiben zwischen den beiden Diamant-Trennscheiben sowie der Stärke der Diamant-Trennscheiben.
Die Nutbreite errechnet sich wie folgt:
Nutbreite = Breite der Distanzscheiben + Breite beider Trennscheiben.
Breiten der Distanzscheiben: 2, 3, 4, 6 und 10mm

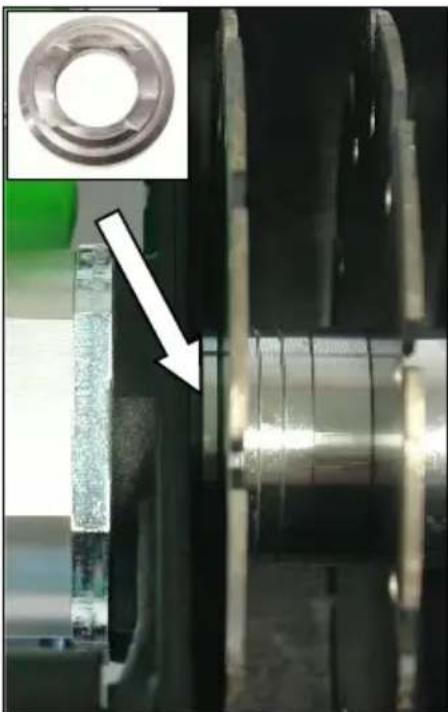

Als erstes muss immer der Spannflansch auf der Arbeitsspindel monti ert werden (siehe Pfeil).
Der Spa nnflansch muss mit seiner Drehmitnahme korrekt auf der Arbeitsspindel sitzen.
Als nächstes eine der beiden Diamanttrennscheiben montieren.
Setzen Sie danach die Distanzscheiben und die zweite Diamanttrennscheibe entsprechend der gewünschten Nutbreite auf die Arbeitsspindel.
Drücken Sie die Spindelarretiertaste (siehe Pfeil – Abb. 4) um die Arbeitsspindel festzustellen
Schrauben Sie die Spannschraube auf und ziehen Sie diese mit dem Stirnlochschlüssel fest (siehe Abb.5).
Montagehinweise:
- Unabhängig von der gewünschten Nutbreite müssen immer alle Distanzscheiben montiert werden.
Die Diamanttrennscheiben können sich sonst während des Betriebes lösen und Verletzungen verursachen. - Zwischen zwei Diamanttrennscheiben muss mindestens 1 Distanzscheibe montiert sein.
- Achten Sie bei der Montage der Diamant-Trennscheiben darauf, dass die Drehrichtungspfeile auf den Diamant-Trennscheiben und die Drehrichtung des Elektrowerkzeuges (siehe Drehrichtungspfeil auf der Schutzhaube) übereinstimmen.
- Wechseln Sie die Diamant-Trennscheiben immer paarweise aus.
- Nur Originalzubehör verwenden!
- Die Mauerschlitzfräse ist in Leistung und Drehzahl optimal auf die Eibenstock-Diamanttrennscheiben abgestimmt.
Stellen Sie durch leichtes Verdrehen der Arbeitsspindel sicher, dass die Spindelarretierung gelöst ist bevor Sie das Gerät einschalten. Lassen Sie die Maschine in sicherer Position kurz laufen. Bei unruhigem Lauf des Werkzeuges brechen Sie sofort die Arbeit ab.
Hinweise zur Statik
Schlitze in tragenden Wänden unterliegen der Norm DIN 1053 Teil 1 oder länderspezifischen Festlegungen.
Diese Vorschriften sind unbedingt einzuhalten.
Ziehen Sie vor Arbeitsbeginn den verantwortlichen Statiker, Architekten oder die zuständige Bauleitung zu Rate.
Die zulässige Schlitztiefe und Schlitzbreite ist abhängig von der Schlitzlänge, der Wandstärke und dem verwendeten Material.
Staubabsaugung
Beim Arbeiten entstehender Staub ist gesundheitsschädlich. Beim Schlitzen ist deshalb ein Staubsauger zu verwenden und eine Staubschutzmaske zu tragen.
Wir empfehlen außerdem die Verwendung eines Antistatikschlauches. So wird verhindert, dass es zu einer elektrostatischen Aufladung kommt.
Der passende Nass-Trocken-Sauger DSS 25 M / DSS 35 M iP ist als Zubehör erhältlich. Dieser wird direkt an den dafür vorgesehenen Stutzen an der Absaughaube angesteckt.

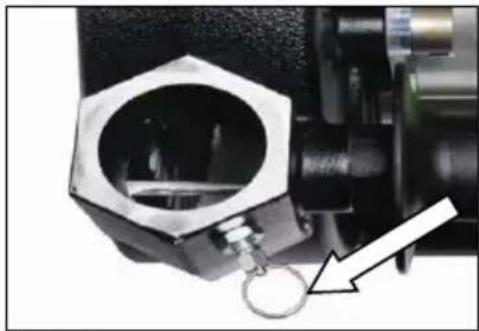

Zur sicheren Befestigung des Saugschlauches kann dieser mit Hilfe der Schlauchfixierung gegen Herausrutschen gesichert werden.
Abb.7
Die dazu notwendige Bohrung im Saugschlauch muss wie folgt erstellt werden:
Stecken Sie den Saugsch lauch in die Absaugöffnung der Haube.
Abb.8

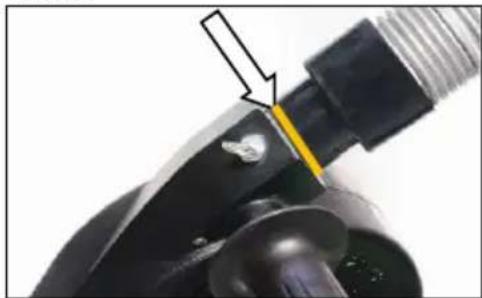

Markieren Sie mit einem Stift die Einstecktiefe (siehe Pfeil-Abb.8).
Bohren Sie 13 mm von dieser Markierung (Strich) entfernt ein Loch ∅ 6 mm in den Schlauchstutzen.
Abb.9
Ziehen Sie beim Einstecken des Saugschlauches am Ring der Saugschlauchfixierung und drehen Sie den Schlauchstutzen bis die Fixierung einrastet.
Pflege und Wartung
Vor Beginn der Wartungs- oder Reparaturarbeiten unbedingt Netzstecker ziehen!
Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung und Erfahrung geeignetem Personal durchgeführt werden.
Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu überprüfen. Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und Wartung erforderlich ist. Folgende Punkte sind jedoch stets zu beachten:
- Das Elektrowerkzeug und die Lüftungsschlitze sind stets sauber zu halten.
- Bei der Arbeit ist darauf zu achten, dass keine Fremdkörper in das Innere des Elektrowerkzeuges gelangen.
- Bei einem Ausfall des Gerätes ist eine Reparatur nur durch eine autorisierte Werkstatt ausführen zu lassen.
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen.
Das EIBENSTOCK-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör
Abschaltkohlen
Das Elektrowerkzeug ist zum Schutz des Motors mit selbstabschaltenden Kohlebürsten ausgestattet. Sind die Kohlen abgenutzt, schaltet die Maschine selbstständig ab. In diesem Fall müssen beide Kohlebürsten gleichzeitig durch Original-Kohlebürsten von einer autorisierten Elektrofachkraft ausgewechselt werden.
Umweltschutz
Rohstoffrückgewinnung statt Müllentsorgung
Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen Verpackung ausgeliefert werden.
Verpackung sowie Gerät und Zubehör sind aus recycelfähigen Materialien hergestellt und entsprechend zu entsorgen.
Die Kunststoffteile des Gerätes sind gekennzeichnet. Dadurch wird eine umweltgerechte, sortenreine Entsorgung über die angebotenen Sammeleinrichtungen ermöglicht.
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Geräusch / Vibration
Das Geräusch dieses Elektrowerkzeuges wird nach EN 62841-2-3, gemessen. Der Schalldruckpegel am Arbeitsplatz kann 85 dB (A) überschreiten; in diesem Fall sind Schallschutzmaßnahmen für den Bediener erforderlich.
Gehörschutz tragen!
Die Hand-/Arm-Vibration ist typischerweise niedriger als 2,5 m/s ^2 . Messwerte ermittelt entsprechend EN 62841-2-3.
Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 62841-2-3 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.
Staubschutz
Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.
■ Benutzen Sie möglichst eine Staubabsaugung.
- Um einen hohen Grad der Staubabsaugung zu erreichen, verwenden Sie den Industriestaubsauger ESS 35 MP / DSS 35 M iP für Holz und/oder Mineralstaub gemeinsam mit diesem Elektrowerkzeug.
- Sorgen Sie für gute Belüftung des Arbeitsplatzes.
- Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.
Gewährleistung
Entsprechend unserer allgemeinen Lieferbedingungen gilt im Geschäftsverkehr gegenüber Unternehmen eine Gewährleistungsfrist für Sachmängel von 12 Monaten (Nachweis durch Rechnung oder Lieferschein). Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Behandlung zurückzuführen sind, bleiben davon ausgeschlossen. Schäden, die durch Material- oder Herstellfehler entstanden sind, werden unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt. Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird.
EU - Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt:
EN 62841-1:2016-07
EN 62841-2-3:2022-08
EN IEC 55014-1:2022-12
EN IEC 55014-2:2022-10
EN 61000-3-2+A1:2019-03-05
EN 61000-3-3:2023-02
EN IEC 63000:2019-05
gemäß der Bestimmungen 2011/65/EU, 2014/30/EU, 2006/42/EG
Technische Unterlagen (2006/42/EG) bei:
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
Änderungen vorbehalten.
EN 61000-3-2+A1:2019-03-05
EN 61000-3-3:2023-02
EN IEC 63000:2019-05
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
General Manager
18.09.2023
BS EN 61000-3-2+A1:2019-03-05
BS EN 61000-3-3:2023-02
BS EN IEC 63000:2019-05
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
EN 61000-3-2+A1:2019-03-05
EN 61000-3-3:2023-02
EN IEC 63000:2019-05
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
General Manager
18.09.2023
EN 61000-3-2+A1:2019-03-05
EN 61000-3-3:2023-02
EN IEC 63000:2019-05
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
General Manager
18.09.2023
Beschermingsklasse: II
Beschermingsgraad: IP 20
Gewicht: cirka 3,5 kg
Ontstoring: EN 55014 end EN 61000
Maak als volgt de vereiste boorgaten:
EN 61000-3-2+A1:2019-03-05
EN 61000-3-3:2023-02
EN IEC 63000:2019-05
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
Vorkehrungen zum Schutz des Bedieners treffen.
| Spænding: 230 V ~ | |
| Motoreffekt: 1700 W | |
| Best. nummer: 06703000 |
Frekvens: 50 / 60 Hz
EN 61000-3-2+A1:2019-03-05
EN 61000-3-3:2023-02
EN IEC 63000:2019-05
iht. bestemmelserne i direktiverne 2011/65/EU, 2014/30/EU, 2006/42/EG
Teknisk dossier (2006/42/EF) ved:
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
General Manager
18.09.2023
EN 61000-3-2+A1:2019-03-05
EN 61000-3-3:2023-02
EN IEC 63000:2019-05
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
+49 (0) 37752 5030
www.eibenstock.com
