Produkttyp	Nass- und Trocken-Nutfräse
Marke	Eibenstock
Modell	EMF 150.1 P
Nennspannung	230 V ~
Leistungsaufnahme	2300 W
Frequenz	50 / 60 Hz
Lastdrehzahl	7500 min⁻¹
max. Scheibendurchmesser	150 mm
Achse	22,2 mm
max. Nuttiefe	45 mm
max. Nutbreite	46 mm
Schutzart	IP 20
Gewicht	6,2 kg
Schalldruckpegel	83 dB(A)
Schallleistungspegel	94 dB(A)
Vibrationsemissionswert	2,4 m/s²
Vibrationsunsicherheit	1,3 m/s²
Hauptfunktionen	Trocken- oder Nassschnitt, Nuten in mineralischen Materialien (Beton, Ziegel, Granit usw.)
Sicherheit	Elektronischer und thermischer Überlastschutz, Not-Aus, Schutzhaube, Wellenarretierung, PRCD
Wartung und Reinigung	Regelmäßige Reinigung der Lüftungsschlitze, Überprüfung des Kabels, Austausch der Scheiben mit Schutzhandschuhen
Ersatzteile und Reparierbarkeit	Standard- und Premium-Diamantscheiben, Staubsauger DSS 35 M iP, Werkzeugsatz. Reparatur nur durch qualifiziertes Personal
Im Lieferumfang enthaltenes Zubehör	2 Diamanttrennscheiben, Verschlussstopfen, Werkzeugsatz, Metallkoffer
Verwendung	Professionell, mit Staubsauger der Klasse M und Diamantscheiben

Häufig gestellte Fragen - EMF 150.1 P Eibenstock

Wie wechselt man die Diamantscheibe?

Gerät vom Stromnetz trennen. Welle mit der Arretiertaste arretieren. Spannschraube lösen, alte Scheiben entfernen. Welle reinigen und neue Scheibe unter Beachtung der Drehrichtung montieren. Spannschraube mit dem Gabelschlüssel fest anziehen. Schutzhandschuhe tragen.

Wie stelle ich die Schnitttiefe ein?

Öffnen Sie den Feststellhebel. Drehen Sie die Schutzhaube, um die gewünschte Tiefe an der Skala einzustellen. Schließen Sie den Hebel vor Gebrauch fest.

Kann ich die Maschine im Nassschnitt verwenden?

Ja, die Maschine ist für den Nassschnitt ausgelegt. Schließen Sie die Wasserversorgung über den GARDENA-Anschluss an (max. 3 bar Druck). Achten Sie darauf, dass die Segmente richtig gekühlt werden. Verwenden Sie einen Nass-/Trockensauger zum Absaugen des Wassers.

Welche Schutzausrüstung muss ich tragen?

Tragen Sie einen Gehörschutz, eine Schutzbrille, Schutzhandschuhe und eine Staubschutzmaske der Klasse P2. Stellen Sie sicher, dass sich auch Personen in der Nähe schützen.

Wie schließe ich den Staubsauger an?

Befestigen Sie den Saugschlauch am Anschluss der Haube. Verwenden Sie die Schlauchhalterung zum Verriegeln. Für optimale Absaugung bohren Sie ein 6-mm-Loch 13 mm von der Tiefenmarkierung am Aufsatz entfernt. Der empfohlene Staubsauger ist der DSS 35 M iP.

Welche Materialien kann ich nuten?

Die Maschine ist geeignet für Beton, Ziegel, Porenbeton, Granit, Kalksandstein und Fliesen. Verwenden Sie die passenden Diamantscheiben (Standard oder Premium) je nach Material.

Was tun, wenn die rote LED leuchtet?

Die rote LED zeigt eine Überlastung an. Lassen Sie den Anpressdruck nach und lassen Sie die Maschine einige Sekunden im Leerlauf laufen, um abzukühlen. Schalten Sie das Gerät aus und wieder ein, um die Arbeit fortzusetzen.

Wie verwende ich den PRCD?

Der PRCD (Sicherheitsschalter) schützt vor Stromschlägen. Testen Sie ihn vor jedem Gebrauch, indem Sie die RESET-Taste und dann die TEST-Taste drücken. Wenn der PRCD nicht auslöst, verwenden Sie die Maschine nicht und lassen Sie sie überprüfen.

Was ist die maximale Nutbreite?

Die maximale Breite beträgt 46 mm. Sie berechnet sich aus der Dicke der Distanzscheiben und der Breite der beiden Diamantscheiben. Verwenden Sie aus Sicherheitsgründen immer alle mitgelieferten Scheiben.

Wie warte ich die Maschine?

Reinigen Sie regelmäßig die Lüftungsschlitze. Überprüfen Sie Kabel und Stecker vor jedem Gebrauch. Ersetzen Sie abgenutzte Scheiben. Überlassen Sie Reparaturen einer autorisierten Eibenstock-Werkstatt.

BEDIENUNGSANLEITUNG EMF 150.1 P Eibenstock

Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der Maschine dargestellt:

Vor Inbetriebnahme der Maschine Bedienungsanleitung lessen.

Arbeiten Sie konzentriert und setzen Sie Sorgfalt walten. Halten Sie ihren Arbeitsplatz sauber und vermeiden Sie Gefahrensituationen.

Vorkehrungen zum Schutz des Bedieners treffen.

Beim Arbeiten sollenn Sie Gehörschutz, Schutzbrille, Staubschutzmaske, Schutzhandschuhe und feste Arbeitskleidung/TRagen!

Gehörschutzragen

Schutzbrille tragen

Staubschutzmaske benutzen

Schutzhandschuheragen

Warning vor allgemeiner Gefahr

Warning vor gefährlicher elektrischer Spannung

Warning vor—heiBer Oberfläche

Rei- bzw. Schneidgebung

Technische Daten

Nass-Trocken-Mauerschlitzfräse EMF 150.1 P

Nennspannung: 230 V ~
Leistungsaufnahme: 2300 W
Bestellnummer: 0671P000

Frequenz: 50 / 60Hz

Leerlaufdrehzahl: 7500 min

Maximaler Scheibendurchmesser: 150 mm

Werkzeugaufnahme: 22,2 mm

Schlitztiefemax.: 45mm

Nutbreite max.: 46 mm

Schutzklasse: II

Schutzgrad: IP 20

Gewicht: ca. 6,2 kg

Funkentstörung nach: EN 55014 und EN 61000

Lieferbares Zubehör:

	Bestellnummer:
Diamanttrennscheibe Standard	37440000
Diamanttrennscheibe Premium	37441000
Industriestaubsauger DSS 35 M iP	09919000

Einsatzbereiche:

	Ziegel	Beton	Gasbeton	Granit	Kalksandstein	Fliesen
Standard	xxx		xx		xxx	x
Premium	xxx	xxx	x	xx	x	xx

x = geeignet xx = gut geignet xxx = optimal

Lieferumfang

Mauerschlitzfrase Verschlussstopfen, Maschinenkoffer.

EMF 150.1 P mit Montagewerkzeug und

2 Diamanttrennscheiben, Bedienungsanleitung im

Bestimmungsgemäßer Gebrauch

Die Mauerschlitzfrasearf Nur kompl. montiert nach Montageanleitung betriebenen werden.

Die Mauernutfrase ist für den professionellen Einsatz bestimmt.

In Verbindung mit einem Sauger der Staubklasse M und mit den entsprechenden Diamantscheiben dient sie zum Erstellen von Schlitzen und Nuten in mineralischen Werkstoffen wie z.B. Beton, Ziegel, Gasbeton Granit, Kalksandstein und Fliesen ohne Verwendung von Wasser.

Der an der Absaughabaube montierte Wasseranschluss ermöglich zusammen das Erstellen von Schlitzen und Nuten im Nasschnitt.

Verwenden Sie nur vom Hersteller empfohlene Diamanttrennscheiben.

Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung vollständiglesen und die darin enthaltenen Anweisungen strikt befolgen. Zusätzlich müssen die allgemeinen Sicherheitshinweise im beigelegten Heft befolgrt werden. Lassen Sie sich vor dem ersten Gebrauch praktisch einweisen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Wird bei der Arbeit die Anschlussleitung beschädigt oder durchtrennt, diese nicht berühren, sondern dazu den Netzsteckerziehen. Gerät niemals mit beschädigter Anschlussleitung betreiben.

Das Gerätarf nicht feucht sein und nicht in feuchter Umgebung betrieben werden.

• Arbeiten Sie nicht in der Nähe von leicht entflammbaren oder explosiven Stoffen.
• Arbeitsen Sie nicht auf Leitern.
• Asbesthaltige Materialien dürfen nicht bearerbeitet werden.
• Manipulationen am Gerät sind nicht erlaubt.
  Gerät nie ohne montierte Schutzhaube betreiben.
• Vor jeder Benutzung Gerät, Kabel und Stecker überprüfen. Lassen Sie Schäden nur von einem Fachmann beseitigen. Stecker nur bei ausgeschalteter Maschine in die Steckdose stecken.
• Betreiben Sie das Gerät im Freien über einen Fehlerstrom-Schutzschalter mit max. 30mA .
• Ziehen Sie den Netzstecker, und überprüfen Sie, dass der Schalter ausgeschaltet ist, wenn die Maschine unbeaufsichtigt bleibt, z.B. bei Auf- und Abbauarbeiten, bei Spannungsbfall, beim Einsetzen bzw. bei der Montage eines Zubehörteiles.
• Schalten Sie die Maschine ab, wenn Sie aus irgendem Grund stehen bleibt. Sie vermeiden damit das plottliche Anlaufen im unbeaufsichtigten Zustand.
• Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist, bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.
• Überprüfen Sie, dass die auf der Scheibe angegebene Drehzahl gleich oder größter als die Drehzahl der Maschine ist.
• Verwenden Sie nur Diamant-Trennscheiben für das Elektrowerkzeug.
• Diamant - Trennscheiben dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Schleifen Sie z.B. nie mit der Seitenfläche einer Trennscheibe.

• Trennscheiben müssen sorgsam nach Anweisung des Herstellers aufbewahrt und gehandelt werden.

• Trennscheiben, Flansche oder anderes Zubehör müssen/genau auf die Schleifspindel Hisres Elektrowerkzeuges passen.

• Kontrollieren Sie das Zubehör vor seiner Verwendung; keine abgebrochenen, gesprungen oder anderweitig beschädigten Erzeugnisse verwenden.
• Sorgen Sie davon, dass das Werkzeug vor Gebrauch richtig angebracht und befestigt wird, und{lassen Sie das Werkzeug im Leerlauf ca. 30 Sekunden in einer sicheren Lage laufen. Sofort ausschalten, wenn betrachtliche Schwingungen auftreten oder wenn andere Mängel festgestellt werden.
• Führer Sie beim Arbeiten das Netz-, das Verlängerungskabel und den Absaugschlauch immer nach hinten vom Gerät weg.
• Elektrowerkzeuge müssen in regelmäßigen Abständen einer Prüfung durch den Fachmann unterzogen werden.
  Tragen Sie das Gerät niemals am Kabel.
• Nicht in rotierende Teile fassen.
• Personen unter 16 Jahren dürfen das Gerät nicht benutzen.

• Tragen Sie beim Arbeiten mit dieser Maschine einen Gehör- und Staubschutz, eine Schutzbrille sowie Schutzhandschuhe.
• Stellen Sie sicher, dass Personen im Arbeitsbereich nicht durch herumfliegende Partikel gefährdet werden.
• Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.
• Vorsicht! Das Werkzeug lauft nach, nach dem die Maschine abgeschaltet wurde.

Weitere Sicherheitshinweise entnahmen Sieitte der Anlage!

Elektrischer Anschluss

Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung und -frequenz mit den auf dem Typenschild angegebenen Daten.

Spannungsabweichungen von +6% und -10% sind zulässig.

Das Gerät ist in Schutzklasse II ausgeführrt.

Verwenden Sie nur Verlängerungskabel mit ausreichendem Querschnitt. Ein zu schwacher Querschnitt kann zu übermöigem Leistungsverlust und zur Überhitzung von Maschine und Kabel führen

Die Maschine verfügbar über eine Anlaufstrombegrenzung die verhindert, dass flinke Sicherungsautomaten unbeabsichtigt ausliesen.

Zum Schutz des Bedieners darf die Maschine im Nasschnitt nur über eine Fehlerstromschutzeinrichtung betrieben werden. Das Gerät wird deshalb standardmäßig mit einem im Kabel integrierten PRCD - Schutzschalter gefleiert.

Achtung!

• Der PRCD-Schutzschalterarf nicht im Wasserliegen.
• PRCD-Schutzschalter nicht zum Ein- und Ausschalten der Maschine verwenden.
• Vor Arbeitsbeginn die ordnungsgemäße Funktion durch Drucken der TEST- Taste überprüfen.

Empfohlene Mindestquerschnitte und maximale Kabellangen

Netzspannung	Querschnitt in mm2
	1,5	2,5
110V	-	40 m
230V	50 m	80 m

Ein-/Ausschalten

Die Mauerschlitzfräse EMF 150.1 P ist mit einem Schalter mit Einsatzspierre gegen unbeabsichtigtes Einsatzen ausgestellt.

Einschalten: Ein-Aus-Schalter nach vorn schieben (1) und anschließend drucken (2)

Abb.1

Ausschalten: Ein-Aus-Schalter loslassen

Trockenschmitt

Beim Arbeiten entstehender Staub ist gesundheitsschädlich. Beim Schlitzen ist deshalb ein Staubsauger zu verwenden und eine Staubschutzmaske zu tragen.

Der passende Nass-Trocken-Sauger DSS 35 M iP ist als Zubehör erhältlich. Dieser wird direkt an den darauf vorgesehenen Stutzen an der Absaughaube angesteckt.

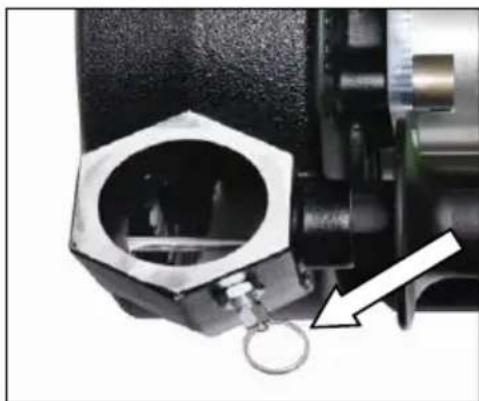

Zur sicheren Befestigung des Saugschlauches kann dieser mit Hilfe der Schlauchfixierung gegen Herausrutschen gesichert werden.

Abb.2

Abb.3

Die dazu notwendige Bohrung im Saugschlauch muss wie folgt erstellt werden:

Stecken Sie den Saugschlauch in die Absaugöffnung der Haube.

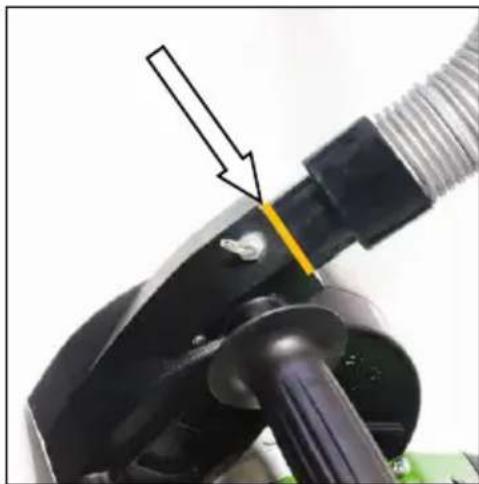

Markieren Sie mit einem Stift die Einstecktiefe (siehe Pfeil-Abb.3).

Bohren Sie 13 mm von dieser Markierung (Strich) entfert ein Loch 06 mm in den Schlauchstutzen.

Abb.4

Ziehen Sie beim Einsteinen des Saugschlauches am Ring der Saugschlauchfixierung und drehen Sie den Schlauchstutzen bis die Fixierung einrastet.

Nasssschnitt

Zur Versorgung der Maschine mit Wasser gehen Sieitte wie folgt vor:

• Schließen Sie die Maschine über das GARDENA -Stecknippel an die Wasserversorgung oder ein Wasserdruckgefäß an.
• Betreiben Sie die Maschine nur mit sauberem Wasser und ausreichender Wasserzufuhr.
• Achtung! Der maximale Wasserdruck sollte 3 bar nicht überschreiben!
• Vergewissern Sie sich, dass die Segmente genug gekühlt sind. Ist das Wasser klar, sind die Segmente genug gekühlt.
• Entleeren Sie das Wassersystem bei Frostgefahr.

Wir empfehlen auch beim Nasschnitt die Verwendung eines geeigneten Nass-/Trockensaugers, um möglichst viel Kuhlwasser direkt abzusaugen. Sollen Sie keine Absaugung verwenden, verschreiben Sie den Absausgstutzen mittels des mitgeleiferten Verschlussstopfens.

Arbeitshinweise

Vorsicht beim Schlitzen in tragende Wände, siehe Abschnitt „Hinweise zur Statik".

Belasten Sie das Elektrowerkzeug nicht so stark, dass es zum Stillstand kommt.

Stellen Sie die Schnitttiefe ein, siehe Abschnitt „Schnitttiefe einstellen". Um Ungenauigkeiten auszugleichen, die beim Ausbrechen des Steges entstehen, muss die Schnitttiefe um ca. 3 mm tiefer als die gewünschte Nuttiefe vorgewählt werden.

Stellen Sie das Elektrowerkzeug mit der vorderen Rolle (Schutzhaube) auf die zu bearbeitende Fläche. Schalten Sie das Gerät ein und tauchen Sie mit der Fraseinheit langsam in das Material ein.

Führer Sie das Elektrowerkzeug mit beiden Griffen und mit mäßigem, dem zu bearbeitenden Material angepassten Vorschub.

Die Mauerschlitzfrase muss stets im Gegenlauf (schiebender Schnitt) geführt werden. Es besteht sonst die Gefahr, dass sie unkontrolliert aus dem Schnitt gedrückt wird.

Entfernen Sie den verbliebenen Steg im Material mit einem

Ausbrechwerkzeug oder einem Meißelhammer.

Kurvenschnitte sind nicht möglich, da die Diamant - Trennscheiben sonst im Werkstück verkanten.

Beim Erstellen von Mauerdurchbruchen (z.B. mit einem Meißelhammer) konnen Sie ein Abplatz den Materials an der Oberfläche weltgehend verhindern, wenn Sie zuvor mit der Mauernutfrase eine Nut mit maximaler Schnitttiefe erstellen.

Beim Trennenalanders harter Werkstoffe, z.B. Beton mit hohem Kieselgehalt, kann die Diamant-Trennscheibe überhitzen und dadurch beschadigt werden. Ein mit der Diamant-Trennscheibe umlaufender Funkenkranz weist deutlich daraufhin.

Unterbrechen Sie in thisem Fall den Trennvorgang und setzen Sie die Diamant-Trennscheiben im Leerlauf kurze Zeit laufen um sie abzukühlen. Merklich nachlassender Arbeitsfortschnitt und ein umlaufender Funkenkranz sind Anzeichen für stumpf gewordene Diamanttrennsscheiben. Sie konner diese durch kurze Schnitte in abrasivem Material z. B. Kalksandstein oder den Eibenstock-Diamantschärftstein wieder schäfen.

Schnittliche einstellen

Abb.5

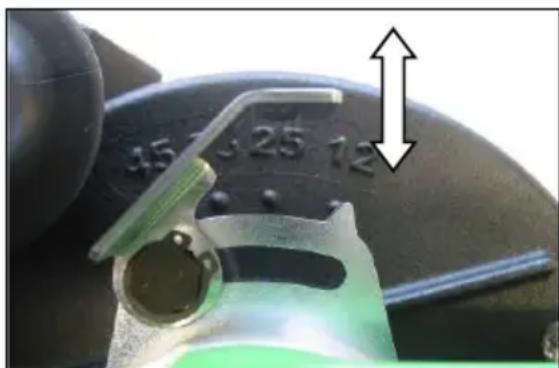

Zum Einstellen der Schnitttiefe öffnen Sie den Schnellspannhebel.

Stellen Sie durch Drehen der Schutzhaube die gewünschte Schnitttiefe an der Skala ein und schlieben Sie den Schnellspannhebel. Der Schnellspannhebel muss beim Arbeiten stets fest geschlossen sein.

Werkzeugwechsel

Vorsicht!

Die Diamant - Trennscheiben, Distanzscheiben und Flanschmutter können durch den Einsatz frei werden. Sie können sich die Hande verbrennen oder sich an den Segmenten schneiden bzw. reifen.

Benutzen Sie für den Werkzeugwechsel deshalb immer Arbeitsschutzhandschuhe.

Achtung!

Vor allen Arbeiten am Gerät Netzsteckerziehen!

Abb.6

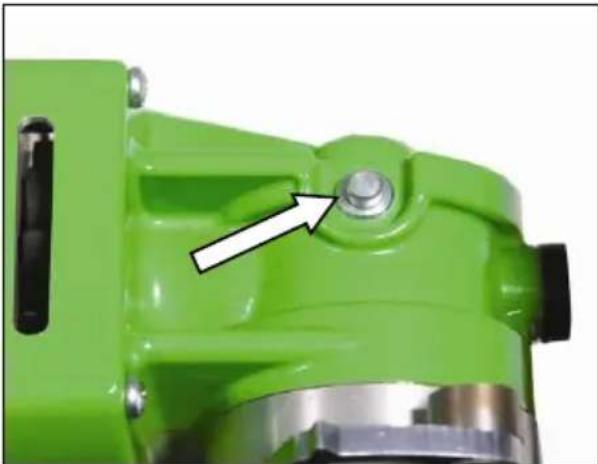

Drucken Sie die Spindelarretiertaste um die Arbeitsspindel festzustellen

Betätigen Sie die Spindelarretierung nur bei stillstehender Arbeitsspindel. Das Elektrowerkzeug kann sonst beschädigt werden.

Abb.7

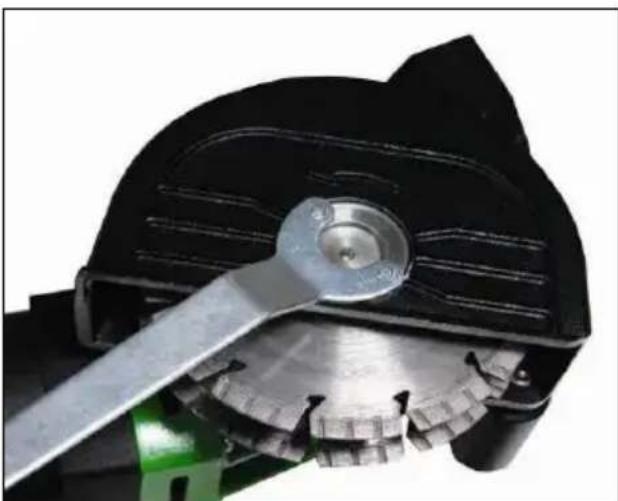

Öffnen Sie mit dem Stirnlochschluss die Spannschraube undnehmen Sie die Diamant-Trennscheiben sowie die Distanzscheiben von der Arbeitsspindel.

Reinigen Sie die Arbeitsspindel und alle zu montierenden Teile.

- Nutbreite einstellen:

Die Nutbreite ergibt sich aus der Anzahl und der Stärke der Distanzscheben zwischen den beiden Diamant-Trennscheiben sowie der Stärke der Diamant-Trennscheiben.

Die Nutbreite errechnet sich wie folgt: Nutbreite = Breite der Distanzscheiben + Breite beider Trennscheiben.

Breiten der Distanzscheiben: 2, 3, 4, 5, 10 und 17 mm

Als erstes muss immer der Spannflansch auf der Arbeitsspindel montiert werden (siehe Pfeit).

Der Spannflansch muss mit seiner Drehmitnahme korrekt auf der Arbeitsspindel sitzen.

Als nachstes eine der beiden Diamanttrennscheiben montieren.

Setzen Sie danach die Distanzscheiben, die zweite Diamanttrennscheibe entsprechend der gewündsten Nutbreite und ganz auBen die Druckscheibe auf die Arbeitsspindel.

Abb.8

Drücken Sie die Spindelarretiertaste (siehe Pfeil - Abb. 6) um die Arbeitsspindel festzustellen.

Schrauben Sie die Spannsschraube auf undziehen Sie diese mit dem Zweilochschlüssel fest (siehe Abb.7).

Montagehinweise:

• Unabhängig von der gewünschten Nutbreite müssen immer alle Distanzscheiben montiert werden.

Die Diamanttrennscheiben können sich sonst während des Betriebes * losen und Verletzungen verursachen.

• Zwischen zwei Diamanttrennscheiben muss mindestens 1 Distanzscheibe montiert sein.

• Achten Sie bei der Montage der Diamant-Trennscheiben darauf, dass die Drehrrichtungspfeile auf den Diamant-Trennscheiben

und die Drehrichtigung des Elektrowerkzeuges (siehe Drehrrichtungspfel auf der Schutzhaube) übereinstimmen.

• Wechseln Sie die Diamant-Trennscheiben immer staat aus.
• Nur Originalzubehör verwenden!
• Die Mauerschlitzfräse ist in Leistung und Drehzahl optimal auf die Eibenstock-Diamanttrennscheiben abgestimmt.
• Unter Berücksichtigung des zu bearbeitenden Materials (siehe Übersicht: Zubehör) erreichen Sie somit das Beste Arbeitsergebnis.

Stellen Sie durch leichtes Verdrehen der Arbeitsspindel sicher, dass die Spindelarretierung gelöst ist bevor Sie das Gerät einschalten. Lassen Sie die Maschine in{sicherer Position kurz laufen. Bei unruhigem Lauf des Werkzeuges brechen Sie sofort die Arbeit ab.

Hinweise zur Statik

Schlitze in tragenden Wänden unterliegen der Norm DIN 1053 Teil 1 oder länderspezifischen Festlegungen.

These Vorschriften sind unbedingt einzuhalten.

Ziehen Sie vor Arbeitsbeginn den verantwortlichen Statiker, Architekten oder die zuständige Bauleitung zu Rate.

Die zulässige Schlitztiefe und Schlitzbreite ist abhängig von der Schlitzlänge, der Wandstarke und dem verwendenten Material.

Überlastungsschutz

Die Mauerschlitzfräse ist zum Schutz von Bediener, Motor und Werkzeug mit einem elektronischen und thermischen Überlastungsschutz ausgerüstet.

Elektronisch: Zur Warning des Bedieners vor Überlastung des Gerätes durch zu hohem Anpressdruck ist am Schaltergriff eine Leuchtdiode eingebaut. Im Leerlauf und bei normaler Belastung erfolgt keine Anzeige. Bei einer Überlastung leuchtet die Diode rot. In dieser Falle ist die Maschine zu entlasten. Bei längerer Nichtbeachtung der roten Anzeige erfolgt über die Elektronik eine selbständige Abschaltung der Maschine. Nach Entlastung und Aus- und Wiedereinschalten des Geräteschalters kann normal weitergarbeitet werden.

Thermisch: Mit Hilfe eines Thermoelementes wird der Motor bei anhaltender Überlastung vor Zerstörung geschützt. Die Maschine schaltet in thisem Falle selbständig ab und kann erst nach entsprechender Abkühlung (ca. 2 min) wieder in Betrieb genommen werden. Ein-Aus-Schalter betätigten! Die Abkühlzeit ist abhängig von der Erwärnung der Motorwicklung und der Umgebungstemperatur.

Pflege und Wartung

Vor Beginn der Wartungs- oder Reparaturarbeiten unbedingt Netzsteckerziehen!

Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung und Erfahrung geeignetem Personal durchgeführt werden.

Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu überprüfen.

Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und Wartung erforderlich ist. Folgende Punkte sind jedoch stets zu beachten:

• Das Elektrowerkzeug und die Luftungsschlitze sind stets sauber zuhalten.
• Bei der Arbeit ist darauf zu achten, dass keine Fremdkörper in das Innere des Elektrowerkzeuges gelangen.
• Bei einem Ausfall des Gerätes ist eine Reparatur nur durch eine autorisierte Werkstatt ausführten zu halten.

Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen.

Das EIBENSTOCK-Anwendungsberatungs-Team hilft Ohnen kein bezi Fragen zu unseren Produkten und deren Zubehör.

Umweltschutz

RohstoffrückgewinnungstattMullentsorgung

Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen Verpackung ausgeliefert werden.

Verpackung sowie Gerät und Zubehör sind aus recyclelfähigen Materialien hergestellt und entsprechend zu entsorgen.

Die Kunststoffe des Gerätes sind gekennzeichnet. Dadurch wird eine umweltgerechte, sortenreine Entsorgung über die angebotenen

Sammeleinrichtungen erfolgt.

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektround Elektronik- Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Messwerte für Gerausch ermittelt entsprechend EN 60745.

Der A-bewertete Gerauschpegel des Elektrowerkzeugs beträgt

typischerweise:

Schalldruckpegel LpA 83 dB(A)

Schalleistungspegel LwA 94 dB(A)

Unsicherheit K 3 dB

Gehörschutzragen!

Schwingungsgesamtwerte a_h und Unsicherheit K ermittelt entsprechend EN 60745:

Schwingungsemissionswert a_h 2,4 ~m / s^2

Unsicherheit K 1,3 m/s2

Der angegebene Schwingungspegel repreSENTiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oderzarw lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die

Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Höhe, Organisation der Arbeitsabläufe.

Staubschutz

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall konnen gesundheitsschädlich sein. Berühren oder Einatmen der Stäube konnen allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Höhe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.

Benutzen Sie möglichst eine Staubabsaugung.
Um einen hohen Grad der Staubabsaugung zu erreichen, verwenden Sie den Industriestaubsauger DSS 35 M iP für Holz und/oder Mineralstaub gemeinsam mit thisem Elektrowerkzeug.

Sorgen Sie für gute Belüftung des Arbeitsplatzes.
- Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Gewährleistung

Entsprechend unserer allgemeinen Lieferbedingungen gilt im Geschäftsvorkehr gegenüber Unternehmen eine Gewährleistungsfrist für Sachmängel von 12 Monaten (Nachweis durch Rechnung oder Liefererschein). Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäß Behandlung zurückzuführen sind, bleiben davon ausgeschlossen. Schäden, die durch Material- oder Herstellnehmer entstanden sind, werden unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt. Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesamt wird.

EU - Konformitätserklarung

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt:

EN 60745-1:2006

EN 60745-2-22:2013-12

EN 55014-1:2017/A11:2020

EN 55014-2:2021-04-01

EN 61000-3-2+A1:2019-03-05

EN 61000-3-3:2020-07

EN IEC 63000:2019-05

gemäß der Bestimmungen 2011/65/EU, 2014/30/EU, 2006/42/EG

Technische Unterlagen (2006/42/EG) bei:

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D-08309 Eibenstock

Lothar Lassig

General Manager

Eibenstock, 17.04.2023

Änderungen vorbehalten.

Frank Markert

Head of Engineering

ENGLISH

EN 61000-3-2+A1:2019-03-05

EN 61000-3-3:2020-07

EN IEC 63000:2019-05

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D-08309 Eibenstock

Lothar Lassig

General Manager

17.04.2023

Frank Markert

Head of Engineering

BS EN 61000-3-2+A1:2019-03-05

BS EN 61000-3-3:2020-07

BS EN IEC 63000:2019-05

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D-08309 Eibenstock

Lothar Lassig

General Manager

Frank Markert

Head of Engineering

Eibenstock, 17.04.2023

EN 61000-3-2+A1:2019-03-05

EN 61000-3-3:2020-07

EN IEC 63000:2019-05

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D-08309 Eibenstock

Lothar Lassig

General Manager

Eibenstock, 17.04.2023

EN 61000-3-2+A1:2019-03-05

EN 61000-3-3:2020-07

EN IEC 63000:2019-05

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D-08309 Eibenstock

Lothar Lassig

General Manager

Frank Markert

Head of Engineering

Eibenstock, 04.06.2018

NEDERLANDS

Beschermingsklasse: II

Beschermingsgraad: IP 20

Gewicht: 6,2 kg

Ontstoring: EN 55014 en EN 61000

Maak als volgt de vereiste boorgaten:

EN 61000-3-2+A1:2019-03-05

EN 61000-3-3:2020-07

EN IEC 63000:2019-05

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D-08309 Eibenstock

Lothar Lassig

General Manager

Frank Markert

Head of Engineering

Eibenstock, 17.04.2023

Spænding: 230 V ~
Motoreffekt: 2300 W
Best. nummer: 0671P000

Frekvens: 50 / 60Hz

Hastighed Eden belastning: 7500 omdr./min

Max. klinge diameter: 150 mm

EN 61000-3-2+A1:2019-03-05

EN 61000-3-3:2020-07

EN IEC 63000:2019-05

iht. bestemmelserne i direktiverne 2011/65/EU, 2014/30/EU, 2006/42/EG

Teknisk dossier (2006/42/EF) ved:

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D-08309 Eibenstock

Lothar Lassig

General Manager

Eibenstock, 17.04.2023

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D-08309 Eibenstock

[phone]

www.eibenstock.com
