DONN30B - Station d'acceuil CONCEPTRONIC - Notice d'utilisation et mode d'emploi gratuit

Marque	Conceptronic
Modèle	DONN30B
Type de produit	Station d'accueil Thunderbolt 4
Connectivité hôte	1x Thunderbolt 4 (amont, 96W PD)
Sorties vidéo	1x HDMI 2.1 (8K@30Hz), 1x Thunderbolt 4/USB4 (8K@30Hz)
Ports USB	2x USB-C 3.2 Gen 2 (10 Gbps, 5V/3A et 5V/1.5A), 1x USB-A 3.2 Gen 2 (10 Gbps, 5V/0.9A)
Ethernet	RJ45 2.5 Gigabit (2500 Mbps)
Audio	Prise audio 3.5 mm TRRS (casque)
Lecteur de carte	SD 4.0 / UHS-II (jusqu'à 312 Mo/s)
Sécurité	Emplacement verrou Nano et Kensington
Alimentation	Adaptateur secteur externe (DC-in, 96W PD)
Bouton d'alimentation	Oui, avec LED d'état
LEDs d'état	1x alimentation (vert), 1x Thunderbolt 4 (bleu)
Systèmes d'exploitation supportés	Windows 10/11, macOS Big Sur 11.2+
Configuration multi-écran	Jusqu'à 2 écrans (double 4K@60Hz ou simple 8K@30Hz)
Compatible Thunderbolt 3	Oui, rétrocompatible
Dimensions (approx.)	200 x 85 x 30 mm
Poids (approx.)	350 g
Température d'utilisation	Intérieur, sec, 0-40°C
Entretien	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Tenir à l'écart de l'eau, débrancher avant nettoyage
Contenu de la boîte	Station d'accueil, adaptateur secteur, câble Thunderbolt 4, guide d'installation rapide

FOIRE AUX QUESTIONS - DONN30B CONCEPTRONIC

Quels ordinateurs portables sont compatibles avec la station d'accueil DONN30B ?

La station est compatible avec les ordinateurs portables équipés d'un port Thunderbolt 4, Thunderbolt 3 ou USB4 supportant le DisplayPort Alt Mode. Les systèmes d'exploitation supportés sont Windows 10/11 et macOS Big Sur 11.2 ou ultérieur.

Puis-je charger mon ordinateur portable via la station d'accueil ?

Oui, le port hôte Thunderbolt 4 fournit une alimentation de 96W (USB Power Delivery) pour charger votre ordinateur portable. Assurez-vous que votre ordinateur supporte la charge via Thunderbolt.

Combien d'écrans puis-je connecter et à quelle résolution ?

Vous pouvez connecter un seul écran en 8K@30Hz ou deux écrans en 4K@60Hz simultanément, via les ports Thunderbolt 4 et HDMI 2.1. Les résolutions exactes dépendent des capacités de votre ordinateur.

La station d'accueil est-elle rétrocompatible avec Thunderbolt 3 ?

Oui, le port Thunderbolt 4/USB4 est rétrocompatible avec les appareils Thunderbolt 3 et USB-C. Les performances peuvent être limitées par la version la plus ancienne.

Quels types de cartes SD sont supportés ?

Le lecteur de carte SD prend en charge les cartes SD 4.0 et UHS-II avec des vitesses de transfert jusqu'à 312 Mo/s. Il est également compatible avec les cartes SDXC et SDHC.

Comment installer la station d'accueil ?

Branchez l'adaptateur secteur à la station et à une prise murale. Connectez le câble Thunderbolt 4 inclus entre le port hôte de la station et votre ordinateur. Appuyez sur le bouton d'alimentation pour allumer. Connectez vos périphériques.

Quelle est la vitesse du port Ethernet ?

Le port RJ45 supporte une vitesse de 2,5 Gigabits par seconde (2500 Mbps), idéal pour les réseaux haut débit.

Puis-je utiliser un casque avec la station ?

Oui, la station dispose d'une prise audio 3,5 mm TRRS pour connecter un casque ou des écouteurs avec microphone intégré.

Comment nettoyer la station d'accueil ?

Débranchez toujours la station avant de la nettoyer. Utilisez un chiffon sec et non pelucheux. N'utilisez pas de produits chimiques ou abrasifs.

Que faire si la station ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Assurez-vous que le bouton d'alimentation est enfoncé. Si le voyant vert ne s'allume pas, contactez le service client.

MODE D'EMPLOI DONN30B CONCEPTRONIC

Guide d'Installation Rapide

Consignes de sécurité et avertissements

Lisez attentivement le mode d'emploi et respectez les consignes de sécurité. Tout non-respect peut entraîner des dommages et annule la garantie.

■ Tenez l'appareil à l'écart de l'eau, de l'humidité, du feu et des environnements chauds.
■ Rangez votre appareil, toutes ses pièces et tous ses accessoires hors de portée des enfants.
■ Ne laissez pas traî ner le matériel d'emballage sans précaution. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.
■ N'utilisez pas cet appareil s'il présente des signes de dommages sur le boî tier, la prise ou le cordon.
■ É vitez de faire tomber, de jeter ou d'écraser l'appareil.
■ Assurez-vous que votre prise électrique fournit la tension [V] et la fréquence [Hz] indiquées sur le bloc d'alimentation.
■ Utilisez l'alimentation électrique uniquement dans une prise installée aussi près que possible de l'appareil et facilement accessible et facile à débrancher.
■ Ne branchez pas l'alimentation électrique dans une prise cachée derrière un meuble.
■ Ne recouvrez pas l'alimentation électrique branchée dans la prise.
■ N'utilisez le produit que dans des pieces intérieures sèches et protégez-le contre l'humidité.
■ En cas de doute ou de dysfonctionnement de l'adaptateur, cessez de l'utiliser et contactez notre service clientèle ou un centre agréé.
- Arrêtez immédiatement l'utilisation si l'adaptateur présente des dommages visibles, des odeurs inhabituelles ou devient trop chaud.
■ Débranchez le produit du secteur avant de le nettoyer.
■ Nettoyez le produit avec un chiffon sec et sans fibres.

Élimination des déchets d'équipements électriques et électroniques: Déposez le produit au recyclage. Ne pas jeter avec les déchets ménagers pour éviter des risques pour l'environnement ou des blessures.

Marquage CE / UKCA: Conceptronic déclare que ce produit est conforme aux directives listées dans la section « Déclaration de conformité ».

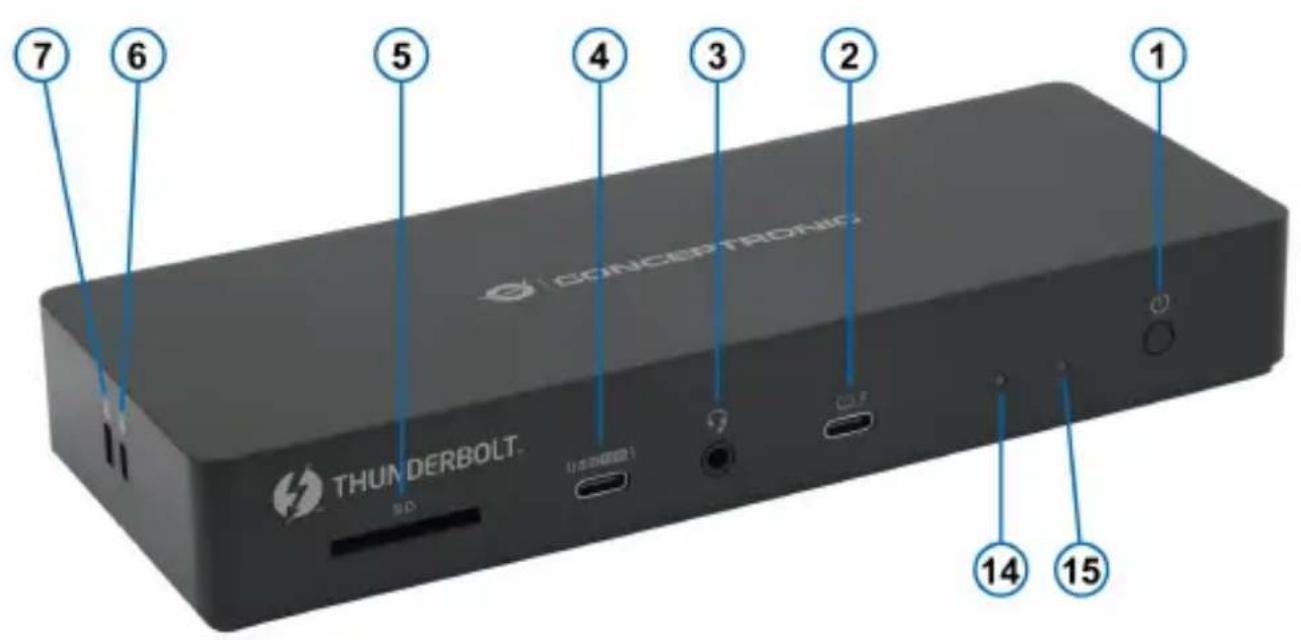

Aperçu du produit

Nombre	Composant	Description
1	Bouton d'alimentation	Allumer ou éteindre la station d'accueil.
2	Hôte Thunderbolt 4	Connectez-vous à votre ordinateur portable à l'aide du câble Thunderbolt 4 inclus. Prend en charge la livraison d'alimentation USB (PD) jusqu'à 96W.
3	Prise audio	Prise audio 3,5 mm TRRS pour connexion de casque.
4	Port USB-C	Port USB 3.2 Gen 2 avec une vitesse de 10Gbps et une sortie de puissance de 5,0V/3,0A.
5	Emplacement pour carte SD 4.0	Prend en charge SD 4.0 et UHS-II pour des transferts de données haute vitesse jusqu'à 312 Mo/s.
6	Emplacement pour verrou Nano	Utilisez avec un verrou pour ordinateur portable pour sécuriser la station d'accueil.
7	Emplacement de verrou de sécurité	Utilisez avec un verrou pour ordinateur portable pour sécuriser la station d'accueil.
8	DC-in	Branchez l'adaptateur secteur fourni.
9	HDMI 2.1	Résolution jusqu'à 8K30Hz.
10	Port Thunderbolt 4/USB4	Rétrocompatible avec les appareils Thunderbolt 3 et USB-C, prenant en charge un transfert de données allant jusqu'à 40Gbps et une sortie vidéo 8K@30Hz (selon l'appareil et l'écran).
11	Port RJ45	Port Ethernet 2,5G avec des vitesses allant jusqu'à 2500 Mbps.
12	Port USB-C	Port USB 3.2 Gen 2 avec une vitesse de 10Gbps et une sortie de puissance de 5,0V/1,5A.
13	Port USB-A	Port USB 3.2 Gen 2 avec une vitesse de 10Gbps et une sortie de puissance de 5,0V/0,9A.
14	LED d'alimentation	Vert - S'allume lorsque l'appareil est sous tension.
15	LED Thunderbolt 4	Bleu - S'allume lorsqu'une connexion Thunderbolt 4 est établie.

Configuration requise

■ Windows 10/11
■ macOS Big Sur 11.2 ou version ultérieure
■ Le port USB-C prend en charge le Mode Alternatif DisplayPort (DP Alt Mode)

Installation et utilisation

■ Branchez l'adaptateur secteur inclus dans une prise murale et connectez-le au port d'entrée DC de la station d'accueil.
■ Utilisez le câble Thunderbolt 4 inclus pour connecter le port hôte Thunderbolt 4 de la station d'accueil au port Thunderbolt 4 ou USB4 de votre ordinateur portable.
■ Connectez les moniteurs, les périphériques USB, l'Ethernet, l'audio et d'autres périphériques aux ports appropriés de la station d'accueil.
■ Appuyez sur le bouton d'alimentation pour allumer la station d'accueil.
■ Pour les configurations à plusieurs écrans, accédez aux paramètres d'affichage de votre système pour organiser ou étendre vos écrans.

Remarque : Pour une fonctionnalité complète, assurez-vous que votre ordinateur portable prend en charge Thunderbolt 4 ou USB4.

Configuration d'affichage vidéo

Groupe de sortie vidéo	Thunderbolt 4	Thunderbolt 4	HDMI
Sortie vidéo unique	8K30Hz
		8K30Hz
			8K30Hz
Sortie vidéo double	4K60Hz	4K60Hz
	4K60Hz		4K60Hz
		4K60Hz	4K60Hz

Remarque : Le nombre maximal d'écrans, de résolutions et de taux de rafraî chissement peut varier en fonction des spécifications et des capacités de votre PC de bureau et de vos moniteurs connectés.
