DONN30B - Estação de ancoragem CONCEPTRONIC - Manual de utilização gratuito

Marca	Conceptronic
Modelo	DONN30B
Tipo de produto	Dock Thunderbolt 4
Conectividade do host	1x Thunderbolt 4 (montante, 96W PD)
Saídas de vídeo	1x HDMI 2.1 (8K@30Hz), 1x Thunderbolt 4/USB4 (8K@30Hz)
Portas USB	2x USB-C 3.2 Gen 2 (10 Gbps, 5V/3A e 5V/1.5A), 1x USB-A 3.2 Gen 2 (10 Gbps, 5V/0.9A)
Ethernet	RJ45 2.5 Gigabit (2500 Mbps)
Áudio	Conector de áudio 3.5 mm TRRS (fone de ouvido)
Leitor de cartão	SD 4.0 / UHS-II (até 312 MB/s)
Segurança	Slot de trava Nano e Kensington
Fonte de alimentação	Adaptador de energia externo (DC-in, 96W PD)
Botão de energia	Sim, com LED de status
LEDs de status	1x alimentação (verde), 1x Thunderbolt 4 (azul)
Sistemas operacionais suportados	Windows 10/11, macOS Big Sur 11.2+
Configuração de múltiplos monitores	Até 2 monitores (duplo 4K@60Hz ou único 8K@30Hz)
Compatível com Thunderbolt 3	Sim, retroativo
Dimensões (aprox.)	200 x 85 x 30 mm
Peso (aprox.)	350 g
Temperatura de operação	Interior, seco, 0-40°C
Manutenção	Limpar com pano seco e que não solte fiapos
Segurança	Manter longe da água, desconectar antes de limpar
Conteúdo da caixa	Dock, adaptador de energia, cabo Thunderbolt 4, guia de instalação rápida

Perguntas frequentes - DONN30B CONCEPTRONIC

Quais laptops são compatíveis com o dock DONN30B?

O dock é compatível com laptops equipados com porta Thunderbolt 4, Thunderbolt 3 ou USB4 com suporte a DisplayPort Alt Mode. Os sistemas operacionais suportados são Windows 10/11 e macOS Big Sur 11.2 ou posterior.

Posso carregar meu laptop através do dock?

Sim, a porta host Thunderbolt 4 fornece alimentação de 96W (USB Power Delivery) para carregar seu laptop. Certifique-se de que seu computador suporta carregamento via Thunderbolt.

Quantos monitores posso conectar e em qual resolução?

Você pode conectar um único monitor em 8K@30Hz ou dois monitores em 4K@60Hz simultaneamente, através das portas Thunderbolt 4 e HDMI 2.1. As resoluções exatas dependem das capacidades do seu computador.

O dock é retroativo com Thunderbolt 3?

Sim, a porta Thunderbolt 4/USB4 é retroativa com dispositivos Thunderbolt 3 e USB-C. O desempenho pode ser limitado pela versão mais antiga.

Quais tipos de cartões SD são suportados?

O leitor de cartão SD suporta cartões SD 4.0 e UHS-II com velocidades de transferência de até 312 MB/s. Também é compatível com cartões SDXC e SDHC.

Como instalar o dock?

Conecte o adaptador de energia ao dock e a uma tomada. Conecte o cabo Thunderbolt 4 incluído entre a porta host do dock e seu computador. Pressione o botão de energia para ligar. Conecte seus periféricos.

Qual é a velocidade da porta Ethernet?

A porta RJ45 suporta velocidade de 2,5 Gigabits por segundo (2500 Mbps), ideal para redes de alta velocidade.

Posso usar um fone de ouvido com o dock?

Sim, o dock possui um conector de áudio de 3,5 mm TRRS para conectar fones de ouvido ou headphones com microfone integrado.

Como limpar o dock?

Sempre desconecte o dock antes de limpar. Use um pano seco e que não solte fiapos. Não use produtos químicos ou abrasivos.

O que fazer se o dock não ligar?

Verifique se o adaptador de energia está corretamente conectado e se a tomada funciona. Certifique-se de que o botão de energia está pressionado. Se o LED verde não acender, entre em contato com o suporte ao cliente.

MANUAL DE UTILIZADOR DONN30B CONCEPTRONIC

Guia de Instalação Rápida

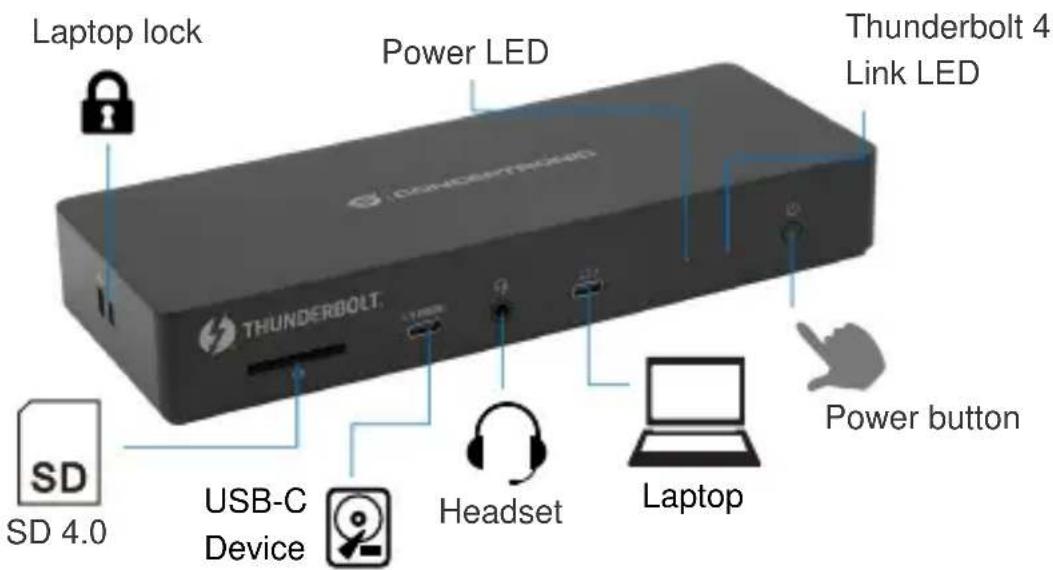

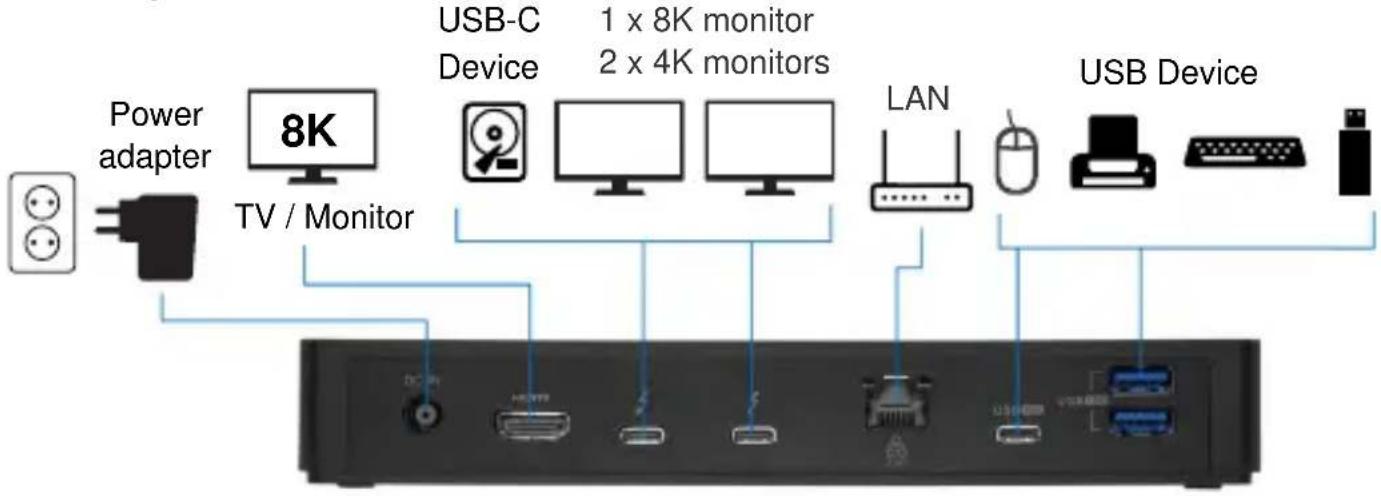

INSTALLATION

Installation | Instalación | Installation | Installazione | Telepí tés | Instalacja Instalação

Instruções de segurança e avisos

Leia as instruções atentamente e siga as informações de segurança. O não cumprimento pode causar danos e invalidar a garantia.

■ Mantenha o dispositivo afastado da água, humidade, fogo ou ambientes quentes.
■ Mantenha o seu dispositivo e todos os acessórios e peças fora do alcance das crianças.
- Não deixe o material de embalagem espalhado de forma descuidada. Isso pode se tornar um material de jogo perigoso para crianças.
■ Se a caixa, os conectores ou o cabo apresentarem sinais de danos, não utilize o carregador.
■ Evite deixar cair, atirar ou comprimir o dispositivo.
■ Confirme se a corrente da tomada de parede é do mesmo tipo indicada na unidade de alimentação, em voltagem [V] e frequência [Hz].
■ Use a fonte de alimentação apenas em uma tomada próxima ao dispositivo, facilmente acessí vel e fácil de desconectar.
- Não conecte a fonte de alimentação em uma tomada escondida atrás de algum móvel.
- Não cubra a fonte de alimentação conectada à tomada.
■ Utilize o produto exclusivamente em espaços interiores secos e protejado da humidade.
■ Em caso de dúvida ou mau funcionamento do adaptador de energia, interrompa o uso e entre em contato com nosso suporte ao cliente ou um centro de serviço autorizado.
■ Interrompa imediatamente o uso se o adaptador de energia apresentar danos visíveis, emitir odores incomuns ou ficar excessivamente quente.
■ Desligue o produto da rede elétrica antes de limpá-lo.
■ Limpe o produto com um pano seco e sem fibras.

Eliminação de resí duos de equipamentos elétricos: Elimine o produto num ponto de reciclagem. Não proceda à sua eliminação juntamente com o lixo doméstico. O armazenamento/eliminação incorreto pode ser prejudicial para o ambiente e/ou provocar ferimentos.

Marcação CE / UKCA: A Conceptronic declara que este produto respeita as diretivas listadas na secção "Declaração de conformidade".

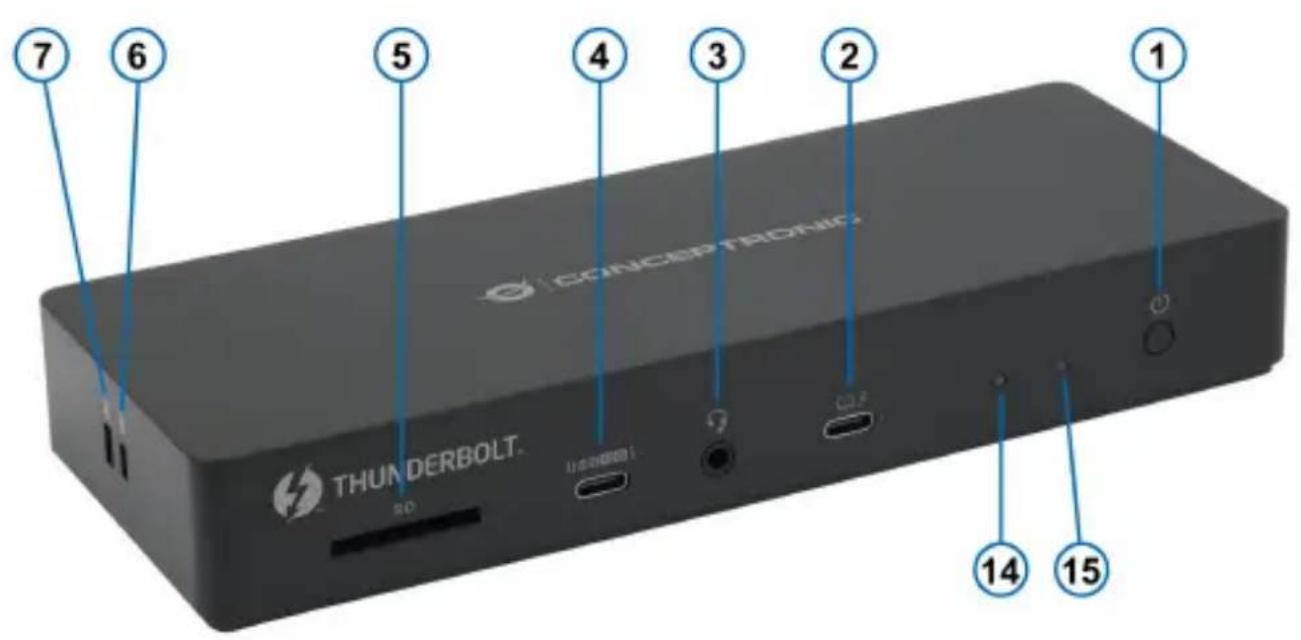

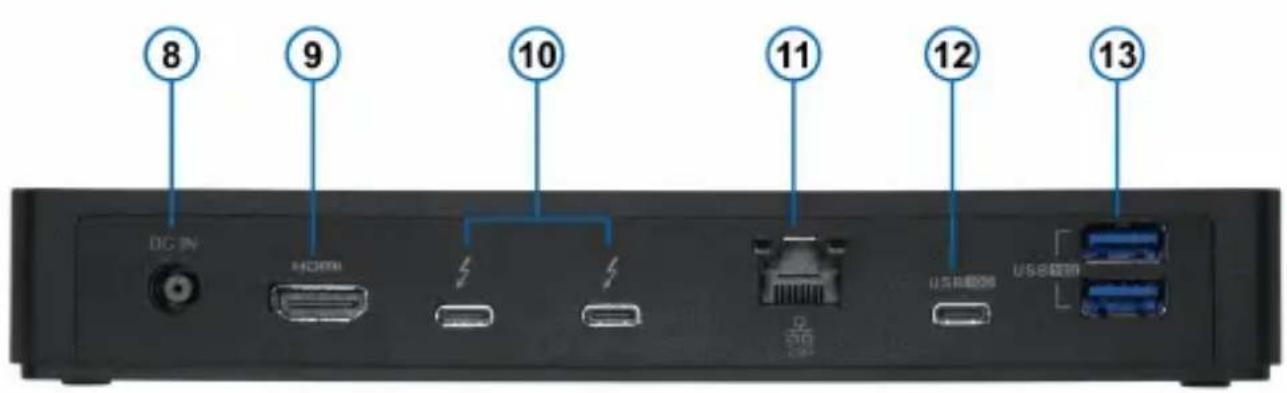

Visão geral do produto

Número	Componente	Descrição
1	Botão de ligar/desligar	Ligar ou desligar a docking station.
2	Host Thunderbolt 4	Conecte-se ao seu laptop usando o cabo Thunderbolt 4 incluí do.Suporta USB Power Delivery (PD) até 96W.
3	Jack de áudio	Entrada de áudio TRRS de 3,5 mm para ligação de auscultadores.
4	Porta USB-C	Porta USB 3.2 Gen 2 com velocidade de 10Gbps e saí da de energia de 5,0V/3,0A.
5	Slot para cartão SD 4.0	Suporta SD 4.0 e UHS-II para transferências de dados de alta velocidade até 312 MB/s.
6	Ranhura para bloqueio Nano	Utilize um bloqueio para computadores portáteis para garantir a docking station.
7	Ranhura para bloqueio de segurança	Utilize um bloqueio para computadores portáteis para garantir a docking station.
8	DC-in	Conecte ao adaptador de energia incluso.
9	HDMI 2.1	Resolução até 8K30Hz.
10	Porta Thunderbolt 4/USB4	Compatí vel com dispositivos Thunderbolt 3 e USB-C, suportando transferência de dados até 40Gbps e saí da de ví deo 8K@30Hz (dependente do dispositivo e do display).
11	Porta RJ45	Porta Ethernet 2,5G com velocidades de até 2500 Mbps.
12	Porta USB-C	Porta USB 3.2 Gen 2 com velocidade de 10Gbps e saí da de energia de 5,0V/1,5A.
13	Porta USB-A	Porta USB 3.2 Gen 2 com velocidade de 10Gbps e saí da de energia de 5,0V/0,9A.
14	LED de energia	Verde – Acende-se quando o dispositivo está ligado.
15	LED Thunderbolt 4	Azul – Acende quando está ligado a uma conexão Thunderbolt 4.

Requisitos do sistema

■ Windows 10/11
■ macOS Big Sur 11.2 ou posterior
■ A porta USB-C suporta o Modo de DisplayPort Alternativo (DP Alt Mode)

Instalação e utilização

■ Ligue o adaptador de alimentação incluí do a uma tomada e conecte-o à porta de entrada DC da estação de acoplamento.

■ Use o cabo Thunderbolt 4 incluí do para conectar a porta host Thunderbolt 4 da estação de acoplamento à porta Thunderbolt 4 ou USB4 do seu laptop.

■ Conecte monitores, dispositivos USB, Ethernet, áudio e outros periféricos às portas apropriadas da estação de acoplamento.

■ Pressione o botão de ligar para ligar a docking station.

■ Para configurações de múltiplos monitores, vá às configurações de exibição do seu sistema para organizar ou expandir as suas telas.

Nota: Para funcionalidade total, certifique-se de que o seu laptop suporta Thunderbolt 4 ou USB4.

Configuração do ecrã de ví deo

Grupo de saí da de ví deo	Thunderbolt 4	Thunderbolt 4	HDMI
Saí da de ví deo única	8K30Hz
		8K30Hz
			8K30Hz
Saí da de ví deo dupla	4K60Hz	4K60Hz
	4K60Hz		4K60Hz
		4K60Hz	4K60Hz

Nota: O número máximo de ecrãs, resoluções e taxas de atualização pode variar com base nas especificações e capacidades do seu PC de secretária e dos monitores conectados.
