DONN25G - Estação de ancoragem CONCEPTRONIC - Manual de utilização gratuito

Tipo de produto	Estação de acoplamento universal
Marca	Conceptronic
Modelo	DONN25G
Interface host	USB-C com suporte para Power Delivery até 100W e DisplayPort Alt Mode
Portas USB-A	2x USB 3.2 Gen 2 (10 Gbit/s) + 2x USB 3.2 Gen 1 (5 Gbit/s)
Portas USB-C	2x USB 3.2 Gen 2 (10 Gbit/s)
Saídas de vídeo	2x HDMI + 1x DisplayPort, resolução máxima 4K a 60 Hz
Conectividade de rede	RJ45 Gigabit Ethernet (10/100/1000 Mbps)
Leitor de cartões	SD 3.0 e MicroSD/TF 3.0 (leitura/escrita simultânea)
Áudio	Entrada/saída de áudio combo (fone de ouvido + microfone)
Alimentação	Adaptador de energia 20V DC incluído
Potência de carregamento	USB-C Power Delivery até 100W para o PC host
Botão de energia	Sim, com LED (vermelho em espera, verde em funcionamento)
Segurança	Slot de trava Kensington padrão
Sistemas operacionais suportados	Windows 7/8/10/11, macOS, ChromeOS, Ubuntu, Android
Drivers necessários	DisplayLink (download no site da Conceptronic)
Manutenção e limpeza	Desconectar antes da limpeza; limpar com um pano seco e que não solte fiapos
Peças de reposição e reparabilidade	Nenhuma peça substituível pelo usuário; reparo por um profissional autorizado
Dimensões (estimativa)	220 x 80 x 30 mm
Peso (estimativa)	300 g
Conteúdo da embalagem	Estação de acoplamento, adaptador de energia, cabo USB-C, guia de instalação rápida
Certificações	Marcação CE

Perguntas frequentes - DONN25G CONCEPTRONIC

Como conectar a estação de acoplamento ao meu computador?

Conecte primeiro o adaptador de energia fornecido à estação (tomada DC-in) e a uma tomada de parede. Em seguida, conecte a estação ao seu computador através do cabo USB-C incluído na porta host USB-C (número 12). Ligue a estação com o botão de energia.

Posso usar a estação para carregar meu notebook?

Sim, a porta host USB-C suporta Power Delivery até 100W. Basta conectar o cabo USB-C da estação ao seu notebook; ele será carregado se seu notebook aceitar carregamento via USB-C.

A estação é compatível com macOS?

Sim, é compatível com macOS. É necessário instalar os drivers DisplayLink do site da Conceptronic. No macOS, talvez seja necessário autorizar a instalação nas preferências de Segurança e Privacidade.

Quantos monitores externos posso conectar?

Você pode conectar até três monitores: dois através das portas HDMI e um através da porta DisplayPort. Cada um pode exibir resolução de até 4K a 60 Hz.

Por que meu monitor externo não aparece?

Verifique se os drivers DisplayLink estão instalados e atualizados. Certifique-se de que seu computador suporta o DisplayPort Alt Mode através de sua porta USB-C. Teste outro cabo ou monitor. Reinicie a estação desligando e ligando novamente.

A estação funciona com um PC com Windows 11?

Sim, é compatível com Windows 7, 8, 10 e 11. Baixe e instale os drivers DisplayLink para Windows antes de usar a estação.

Qual é a velocidade da porta Ethernet?

A porta RJ45 fornece uma conexão Gigabit Ethernet com velocidades de até 1000 Mbps. Use um cabo Cat5e ou superior para melhor desempenho.

Posso usar o leitor de cartões SD e MicroSD ao mesmo tempo?

Sim, ambos os slots (SD 3.0 e MicroSD/TF 3.0) podem funcionar simultaneamente em leitura e escrita. A estação reconhecerá cada cartão como um dispositivo separado.

Como limpar a estação de acoplamento?

Sempre desconecte a estação antes de limpar. Use um pano seco e que não solte fiapos. Não use produtos líquidos ou abrasivos para evitar danos aos componentes.

A estação possui uma trava de segurança?

Sim, um slot de trava Kensington está presente no painel lateral. Você pode fixar um cadeado para notebook para proteger a estação contra roubo.

MANUAL DE UTILIZADOR DONN25G CONCEPTRONIC

Guia de Instalação Rápida

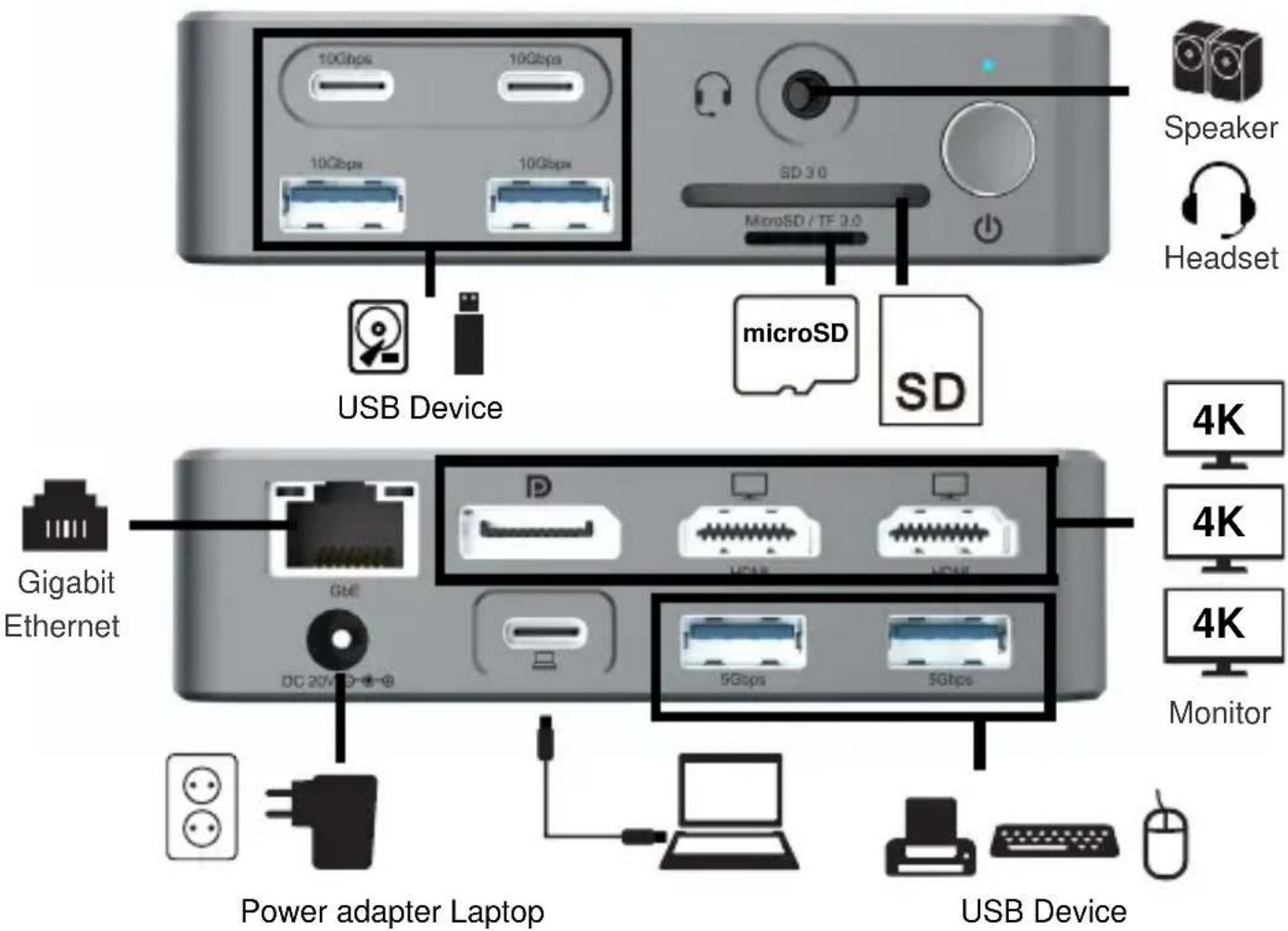

INSTALLATION

Installation | Instalación | Installation | Installazione | Telepí tés | Instalacja Instalação

SPECIFICATION

Spezifikation | Especificación | Spécification | Specifica | Specifikáció Especificação | Specyfikacja

Standby Power Consumption ≤ 1.0W

Operating Temperature 0°C \~ 40°C

Dimensions 100 x 100 x 26.5 mm

Weight 380g

Package Contents

Instruções de segurança e Avisos

Leia atentamente as instruções de operação e observe especialmente as informações de segurança. Se você não seguir as instruções de segurança e as informações sobre o manuseio adequado neste manual, não assumimos qualquer responsabilidade por qualquer ferimento pessoal ou dano à propriedade resultante. Tais casos invalidarão a garantia/garantia.

■ Mantenha o dispositivo afastado da água, humidade, fogo ou ambientes quentes.
■ Mantenha o seu dispositivo e todos os acessórios e peças fora do alcance das crianças.
- Não deixe o material de embalagem espalhado de forma descuidada. Isso pode se tornar um material de jogo perigoso para crianças.
■ Se a caixa, os conectores ou o cabo apresentarem sinais de danos, não utilize o carregador.
■ Evite deixar cair, atirar ou comprimir o dispositivo.
■ Confirme se a corrente da tomada de parede é do mesmo tipo da indicada na unidade de alimentação, quer em termos de voltagem [V], quer de frequência [Hz].
■ Use a fonte de alimentação apenas em uma tomada instalada o mais próximo possí vel do dispositivo e facilmente acessí vel e fácil de desconectar.
- Não conecte a fonte de alimentação em uma tomada escondida atrás de algum móvel.
- Não cubra a fonte de alimentação conectada à tomada.
■ Utilize o produto exclusivamente em espaços interiores secos e proteja-o da humidade.
■ Em caso de dúvida ou mau funcionamento do adaptador de energia, interrompa o uso e entre em contato com nosso suporte ao cliente ou um centro de serviço autorizado.
■ Interrompa imediatamente o uso se o adaptador de energia apresentar danos visíveis, emitir odores incomuns ou ficar excessivamente quente.
■ Desligue o produto da rede elétrica antes de limpá-lo.
■ Limpe o produto com um pano seco e sem fibras.

Eliminação de resí duos de equipamentos elétricos: Elimine o produto num ponto de reciclagem. Não proceda à sua eliminação juntamente com o lixo doméstico. O armazenamento/eliminação incorreto pode ser prejudicial para o ambiente e/ou provocar ferimentos.

Marcação CE: A Conceptronic declara que este produto respeita as diretivas listadas na secção “Declaração de conformidade”.

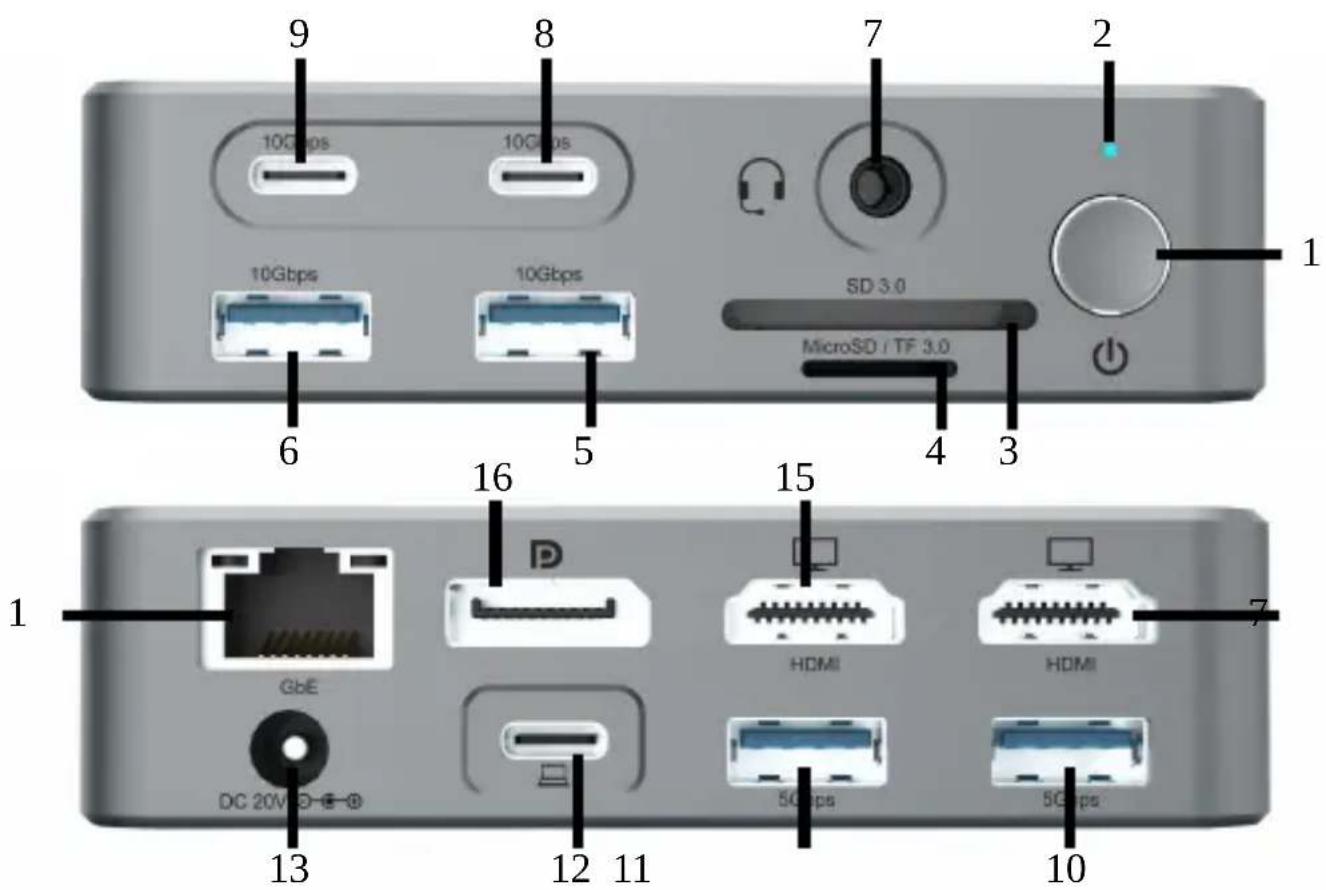

Visão geral do produto

Número	Componente	Descrição
1	Botão de ligar/desligar	Ligar ou desligar a docking station.
2	LED de energia	Em espera - Luz vermelha; Em operação - Luz verde.
3, 4	Slot para cartão SD/TF 3.0	Suporta leitura e escrita simultâneas de dois cartões.
5, 6	Porta USB-A	USB 3.2 Gen 2 (10Gbps)
7	Entrada/saí da de áudio	Conecte ao áudio e microfone.
8, 9	Porta USB-C	USB 3.2 Gen 2 (10Gbps)
10, 11	Porta USB-A	USB 3.2 Gen 1 (5Gbps)
12	Host USB-C	Conecte ao laptop usando o cabo USB-C incluso. Suporta USB Power Delivery (PD) até 100W.
13	DC-in	Conecte ao adaptador de energia incluso.
14, 15	HDMI	Resolução até 4K 60Hz.
16	DisplayPort	Resolução até 4K 60Hz.
17	Porta RJ45	Porta Ethernet Gigabit com velocidades de até 1000 Mbps.
	Slot de trava padrão (No painel lateral)	Utilize um bloqueio para computadores portáteis para garantir a docking station.

Requisitos do sistema

■ Windows 7/8/10/11
■ macOS, ChromeOS, Ubuntu, Android
■ A porta USB-C suporta o Modo de DisplayPort Alternativo (DP Alt Mode)

Instalação do driver

Antes de usar a estação de acoplamento, certifique-se de ter baixado e instalado os drivers mais recentes da DisplayLink para o seu computador para habilitar a tecnologia DisplayLink. Você pode baixar os drivers a partir do link abaixo ou visitar o site da Conceptronic.

No macOS, você pode ser solicitado a permitir a instalação nas configurações de Segurança e Privacidade.

Instalação & Utilização

■ Conecte o adaptador de energia incluí do à entrada de CC na estação de ancoragem e à tomada de parede livre.
■ Conecte o cabo USB-C incluí do ao laptop e à porta USB-C host da estação de ancoragem.
■ Conecte seus dispositivos periféricos à docking station.
■ Pressione o botão de ligar para ligar a docking station.
