Produkttyp	Universelle Dockingstation
Marke	Conceptronic
Modell	DONN25G
Host-Schnittstelle	USB-C mit Unterstützung von Power Delivery bis zu 100W und DisplayPort Alt Mode
USB-A-Anschlüsse	2x USB 3.2 Gen 2 (10 Gbit/s) + 2x USB 3.2 Gen 1 (5 Gbit/s)
USB-C-Anschlüsse	2x USB 3.2 Gen 2 (10 Gbit/s)
Videoausgänge	2x HDMI + 1x DisplayPort, maximale Auflösung 4K bei 60 Hz
Netzwerkkonnektivität	RJ45 Gigabit Ethernet (10/100/1000 Mbps)
Kartenleser	SD 3.0 und MicroSD/TF 3.0 (gleichzeitiges Lesen/Schreiben)
Audio	Kombinierter Audio-Eingang/-Ausgang (Kopfhörer + Mikrofon)
Stromversorgung	Netzteil 20V DC inklusive
Ladeleistung	USB-C Power Delivery bis zu 100W für den Host-PC
Einschaltknopf	Ja, mit LED (rot im Standby, grün im Betrieb)
Sicherheit	Standard-Kensington-Schloss-Slot
Unterstützte Betriebssysteme	Windows 7/8/10/11, macOS, ChromeOS, Ubuntu, Android
Erforderliche Treiber	DisplayLink (Download von der Conceptronic-Website)
Wartung und Reinigung	Vor der Reinigung abziehen; mit einem trockenen, fusselfreien Tuch abwischen
Ersatzteile und Reparierbarkeit	Keine vom Benutzer austauschbaren Teile; Reparatur durch autorisiertes Fachpersonal
Abmessungen (Schätzung)	220 x 80 x 30 mm
Gewicht (Schätzung)	300 g
Packungsinhalt	Dockingstation, Netzteil, USB-C-Kabel, Kurzanleitung
Zertifizierungen	CE-Kennzeichnung

Häufig gestellte Fragen - DONN25G CONCEPTRONIC

Wie schließe ich die Dockingstation an meinen Computer an?

Schließen Sie zuerst das mitgelieferte Netzteil an die Station (DC-In-Anschluss) und an eine Steckdose an. Verbinden Sie dann die Station über das beiliegende USB-C-Kabel mit dem USB-C-Host-Anschluss (Nummer 12) mit Ihrem Computer. Schalten Sie die Station mit dem Einschaltknopf ein.

Kann ich die Station zum Aufladen meines Laptops verwenden?

Ja, der USB-C-Host-Anschluss unterstützt Power Delivery bis zu 100W. Schließen Sie einfach das USB-C-Kabel der Station an Ihren Laptop an; dieser wird aufgeladen, wenn Ihr Laptop das Laden über USB-C unterstützt.

Ist die Station mit macOS kompatibel?

Ja, sie ist mit macOS kompatibel. Es ist erforderlich, die DisplayLink-Treiber von der Conceptronic-Website zu installieren. Unter macOS müssen Sie möglicherweise die Installation in den Sicherheits- und Datenschutzeinstellungen erlauben.

Wie viele externe Bildschirme kann ich anschließen?

Sie können bis zu drei Bildschirme anschließen: zwei über die HDMI-Anschlüsse und einen über den DisplayPort-Anschluss. Jeder kann eine Auflösung von bis zu 4K bei 60 Hz anzeigen.

Warum wird mein externer Bildschirm nicht angezeigt?

Überprüfen Sie, ob die DisplayLink-Treiber installiert und aktuell sind. Stellen Sie sicher, dass Ihr Computer über den USB-C-Anschluss den DisplayPort Alt Mode unterstützt. Testen Sie ein anderes Kabel oder einen anderen Bildschirm. Starten Sie die Station neu, indem Sie sie ausschalten und wieder einschalten.

Funktioniert die Station mit einem PC unter Windows 11?

Ja, sie ist mit Windows 7, 8, 10 und 11 kompatibel. Laden Sie die DisplayLink-Treiber für Windows herunter und installieren Sie sie, bevor Sie die Station verwenden.

Wie hoch ist die Geschwindigkeit des Ethernet-Anschlusses?

Der RJ45-Anschluss bietet eine Gigabit-Ethernet-Verbindung mit Geschwindigkeiten von bis zu 1000 Mbps. Verwenden Sie ein Cat5e-Kabel oder höher für optimale Leistung.

Kann ich den SD- und MicroSD-Kartenleser gleichzeitig verwenden?

Ja, beide Steckplätze (SD 3.0 und MicroSD/TF 3.0) können gleichzeitig lesen und schreiben. Die Station erkennt jede Karte als separates Gerät.

Wie reinige ich die Dockingstation?

Ziehen Sie immer den Netzstecker der Station, bevor Sie sie reinigen. Verwenden Sie ein trockenes, fusselfreies Tuch. Verwenden Sie keine flüssigen oder scheuernden Reinigungsmittel, um Schäden an den Komponenten zu vermeiden.

Verfügt die Station über ein Sicherheitsschloss?

Ja, ein Kensington-Schloss-Slot befindet sich an der Seitenblende. Sie können dort ein Laptopschloss anbringen, um die Station vor Diebstahl zu sichern.

BEDIENUNGSANLEITUNG DONN25G CONCEPTRONIC

Schnellinstallationsanleitung

Sicherheitshinweise und Warnhinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftungfür daraus resultierende Personen- oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

■ Halten Sie das Gerät von Wasser, Feuchtigkeit, Feuer und Hitze fern.
■ Bewahren Sie das Gerät und alle zugehörigen Komponenten und Zubehörteile außerhalb der Reichweite von kleinen Kindern auf.
■ Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte andernfalls für Kinder zu einem gefährlichen Spielzeug werden.
■ Bei Beschädigungen am Gehäuse, Stecker oder Kabel das Gerät nicht in Betrieb nehmen.
■ Achten Sie darauf, das Gerät keinen Stößen auszusetzen; werfen Sie es nicht, lassen Sie es nicht fallen.
■ Ü berprüfen Sie, ob die Steckdose den gleichen Strom führt, wie auf dem Gerät angegeben (Spannung [V] und Frequenz [Hz]).
Benutzen Sie das Steckernetzteil nur in einer Steckdose die so nah wie möglich am Installationsort des Gerätes liegt, einfach zugänglich ist und ein einfaches Trennen des Netzteils ermöglicht.
■ Benutzen Sie das Steckernetzteil nicht an einer Steckdose, die verdeckt hinter Möbeln, Vorhängen oder ähnliches liegt.
■ Verdecken Sie das in der Steckdose eingesteckte Netzteil auf keinen Fall.
■ Verwenden Sie das Produkt ausschließlich in trockenen Innenräumen und schützen Sie es vor Feuchtigkeit.
■ Bei Unsicherheiten oder wenn der Netzadapter nicht ordnungsgemäß funktioniert, verwenden Sie ihn nicht weiter und wenden Sie sich an unseren Kundensupport oder ein autorisiertes Servicecenter.
■ Beenden Sie die Verwendung sofort, wenn der Netzadapter sichtbare Schäden aufweist, ungewöhnliche Gerüche abgibt oder übermäßig heiß wird.
■ Trennen Sie das Produkt vor der Reinigung vom Stromnetz.
■ Reinigen Sie das Produkt mit einem trockenen, faserfreien Tuch.

Entsorgung von Elektro-Altgeräten: Entsorgen Sie das Produkt bei einer Recyclingstelle. Entsorgen Sie es nicht über den Hausmüll. Unsachgemäße Lagerung/Entsorgung kann der Umwelt schaden und/oder Verletzungen verursachen.

CE-Kennzeichnung: Conceptronic erklärt, dass dieses Produkt mit den im Abschnitt „Konformitätserklärung“ aufgelisteten Richtlinien übereinstimmt.

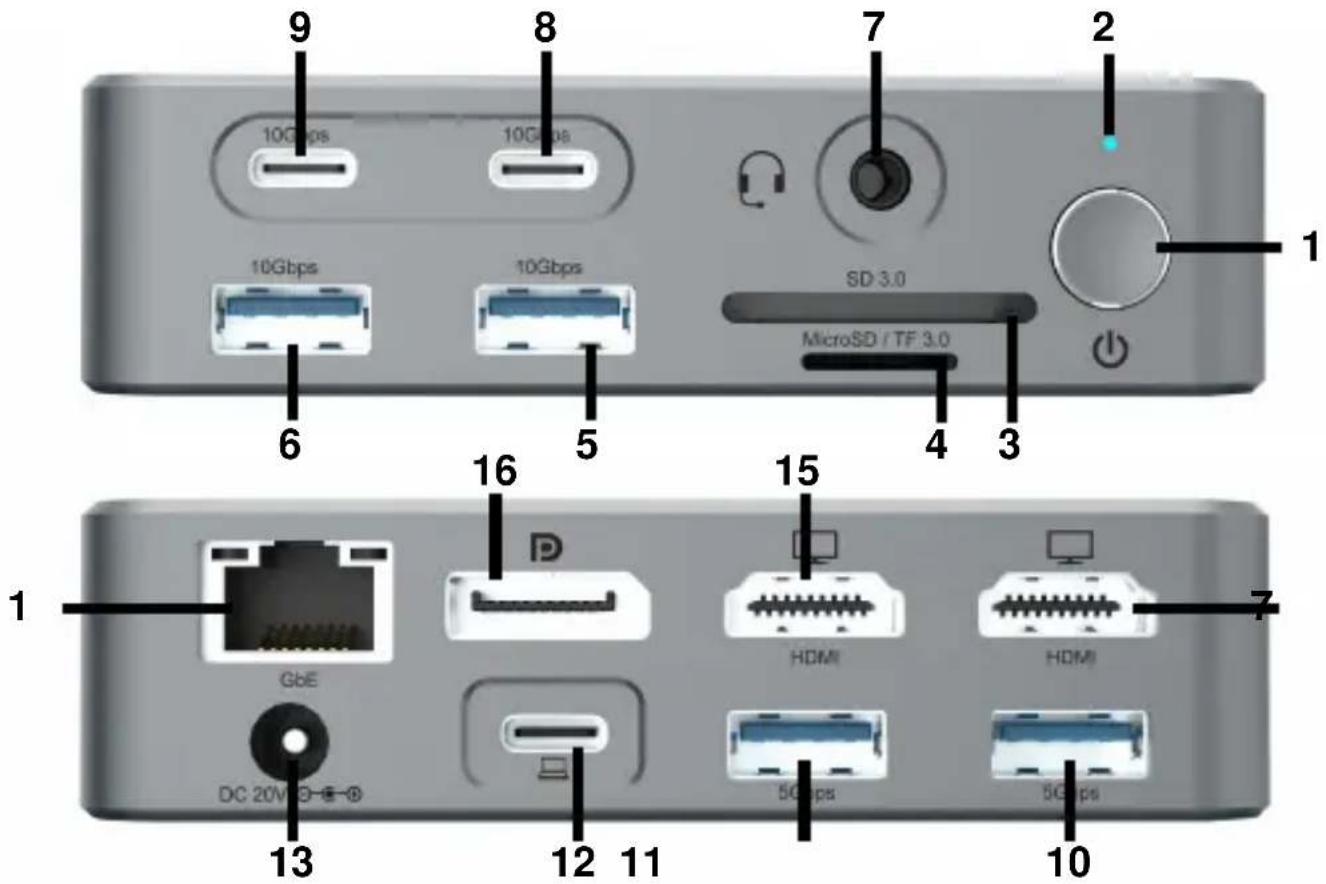

Produktübersicht

Nummer	Komponente	Beschreibung
1	Ein-/Aus-Taste	Ein- oder Ausschalten der Dockingstation.
2	Betriebs-LED	Standby - Rotes Licht; Betrieb - Grünes Licht.
3, 4	SD/TF 3.0-Kartensteckplatz:	Unterstützt gleichzeitiges Lesen und Schreiben von zwei Karten.
5, 6	USB-A-Anschluss	USB 3.2 Gen 2 (10 Gbit/s).
7	Audio-Ein-/Ausgang	Anschluss für Audio und Mikrofon.
8, 9	USB-C-Anschluss	USB 3.2 Gen 2 (10 Gbit/s).
10, 11	USB-A-Anschluss	USB 3.2 Gen 1 (5 Gbit/s).
12	USB-C-Host	Schließen Sie das Laptop mit dem mitgelieferten USB-C-Kabel an. Unterstützt USB Power Delivery (PD) bis zu 100W.
13	DC-in	Verbinden Sie es mit dem mitgelieferten Netzadapter.
14, 15	HDMI	Auflösung bis zu 4K 60 Hz.
16	DisplayPort	Auflösung bis zu 4K 60 Hz.
17	RJ45-Anschluss	Gigabit-Ethernet-Anschluss mit Geschwindigkeiten von bis zu 1000 Mbit/s.
	Standard-Sicherheitsschlitz (Auf der Seitenwand)	Verwenden Sie ihn mit einem Laptop-Schloss, um die Dockingstation zu sichern.

Systemanforderungen

■ Windows 7/8/10/11
■ macOS, ChromeOS, Ubuntu, Android
■ Der USB-C-Anschluss unterstützt den DisplayPort-Alternativmodus (DP Alt Mode)

Treiberinstallation

Bevor Sie die Dockingstation verwenden, stellen Sie sicher, dass Sie die neuesten DisplayLink-Treiber für Ihren Computer heruntergeladen und installiert haben, um die DisplayLink-Technologie zu aktivieren. Sie können die Treiber über den folgenden Link herunterladen oder die Conceptronic-Website besuchen.

Für macOS müssen Sie möglicherweise die Installation in den Sicherheits- und Datenschutzeinstellungen zulassen.

Installation & Verwendung

■ Schließen Sie den mitgelieferten Netzadapter an den Gleichstromeingang der Dockingstation und an die freie Wandsteckdose an.
■ Schließen Sie das mitgelieferte USB-C-Kabel an den Laptop und den USB-C-Hostanschluss der Dockingstation an.
■ Schließen Sie Ihre Peripheriegeräte an die Dockingstation an.
■ Drücken Sie die Ein-/Aus-Taste, um die Dockingstation einzuschalten.
