DONN25G - Dokkállomás CONCEPTRONIC - Ingyenes használati útmutató

Termék típusa	Univerzális dokkolóállomás
Márka	Conceptronic
Modell	DONN25G
Gazta interfész	USB-C támogatással Power Delivery akár 100W-ig és DisplayPort Alt Mode
USB-A portok	2x USB 3.2 Gen 2 (10 Gbit/s) + 2x USB 3.2 Gen 1 (5 Gbit/s)
USB-C portok	2x USB 3.2 Gen 2 (10 Gbit/s)
Videó kimenetek	2x HDMI + 1x DisplayPort, maximális felbontás 4K 60 Hz-en
Hálózati csatlakozás	RJ45 Gigabit Ethernet (10/100/1000 Mbps)
Kártyaolvasó	SD 3.0 és MicroSD/TF 3.0 (egyidejű olvasás/írás)
Hang	Kombinált audio bemenet/kimenet (fejhallgató + mikrofon)
Tápellátás	Tartozék hálózati adapter 20V DC
Töltési teljesítmény	USB-C Power Delivery akár 100W a gazdaszámítógép számára
Bekapcsolgomb	Igen, LED-del (piros készenlétben, zöld működés közben)
Biztonság	Szabványos Kensington zárhely
Támogatott operációs rendszerek	Windows 7/8/10/11, macOS, ChromeOS, Ubuntu, Android
Szükséges illesztőprogramok	DisplayLink (letöltés a Conceptronic weboldaláról)
Karbantartás és tisztítás	Tisztítás előtt húzza ki; törölje le száraz, nem szöszölő ruhával
Alkatrészek és javíthatóság	Nincs felhasználó által eltávolítható alkatrész; javítást hivatalos szakember végezzen
Méretek (becsült)	220 x 80 x 30 mm
Súly (becsült)	300 g
A csomag tartalma	Dokkolóállomás, hálózati adapter, USB-C kábel, gyors üzembe helyezési útmutató
Tanúsítványok	CE jelölés

Gyakran ismételt kérdések - DONN25G CONCEPTRONIC

Hogyan csatlakoztassam a dokkolóállomást a számítógépemhez?

Először csatlakoztassa a mellékelt hálózati adaptert a dokkolóba (DC-in aljzat) és a hálózati aljzatba. Ezután csatlakoztassa a dokkolót a számítógépéhez a mellékelt USB-C kábelen keresztül az USB-C gazdaporthoz (12-es szám). Kapcsolja be a dokkolót a bekapcsológombbal.

Használhatom a dokkolót a laptopom töltésére?

Igen, az USB-C gazdaport támogatja a Power Delivery akár 100W-ot. Egyszerűen csatlakoztassa a dokkoló USB-C kábelét a laptopjához; az töltődni fog, ha a laptopja támogatja a töltést USB-C-n keresztül.

A dokkoló kompatibilis a macOS-szel?

Igen, kompatibilis a macOS-szel. Szükséges telepíteni a DisplayLink illesztőprogramokat a Conceptronic weboldaláról. macOS alatt előfordulhat, hogy engedélyeznie kell a telepítést a Biztonság és Adatvédelem beállításokban.

Hány külső kijelzőt csatlakoztathatok?

Akár három kijelzőt is csatlakoztathat: kettőt a HDMI portokon keresztül, egyet a DisplayPorton keresztül. Mindegyik képes akár 4K 60 Hz felbontás megjelenítésére.

Miért nem jelenik meg a külső kijelzőm?

Ellenőrizze, hogy a DisplayLink illesztőprogramok telepítve vannak-e és naprakészek-e. Győződjön meg arról, hogy számítógépe támogatja a DisplayPort Alt Mode funkciót az USB-C portján. Próbáljon ki egy másik kábelt vagy kijelzőt. Indítsa újra a dokkolót a kikapcsolásával és bekapcsolásával.

Működik a dokkoló Windows 11-es PC-vel?

Igen, kompatibilis a Windows 7, 8, 10 és 11 rendszerekkel. Töltse le és telepítse a Windows DisplayLink illesztőprogramokat a dokkoló használata előtt.

Mekkora az Ethernet port sebessége?

Az RJ45 port Gigabit Ethernet kapcsolatot biztosít, akár 1000 Mbps sebességgel. Az optimális teljesítmény érdekében használjon Cat5e vagy jobb kábelt.

Használhatom egyszerre az SD és MicroSD kártyaolvasót?

Igen, mindkét slot (SD 3.0 és MicroSD/TF 3.0) egyidejűleg működhet olvasásban és írásban. A dokkoló minden kártyát külön eszközként fog felismerni.

Hogyan tisztítsam meg a dokkolóállomást?

Tisztítás előtt mindig húzza ki a dokkolót. Használjon száraz, nem szöszölő ruhát. Ne használjon folyékony vagy súrolószereket, hogy elkerülje az alkatrészek károsodását.

Rendelkezik a dokkoló biztonsági zárral?

Igen, egy Kensington zárhely található az oldallapon. Rögzíthet hozzá egy laptopzárat a dokkoló lopás elleni védelme érdekében.

HASZNÁLATI ÚTMUTATÓ DONN25G CONCEPTRONIC

Gyors Telepítési Útmutató

Biztonság és figyelmeztetések

Olvassa el figyelmesen a használati utasí tásokat, különösen ügyeljen a biztonsági információkra. Ha nem követi a biztonsági utasításokat és a megfelelő kezelési információkat ebben a kézikönyvben, nem vállalunk felelősséget a személyi sérülésekért vagy a vagyonkárokért. Ilyen esetekben a garancia/garancia érvényét veszti el.

■ Tartsa távol a készüléket a víztöl, nedvességtöl, tűztöl vagy forró környezettöl.
■ Tartsa távol készülékét és minden részét és tartozékát a kisgyermekektől.
■ Nem hagyhatja a csomagolóanyagot gondatlanul heverni. Ez veszélyes játékanyaggá válhat a gyerekek számára.
■ Ne használja a készüléket, ha sérülést észlel a házban, dugaszban vagy kábelen.
■ Kerülje a készülék leejtését, dobálását vagy összenyomását.
■ Győződjön meg róla, hogy a fali aljzat ugyanolyan típusú áramot szolgáltat, mint amit a készülék mutat (mind a feszültséget [V], mind a frekvenciát [Hz]).
■ A tápegységet csak olyan aljzatban használja, amely a készülékhez lehetőleg minél közelebb van elhelyezve, könnyen elérhető és könnyen kihúzható.
■ Ne dugja be a tápegységet olyan aljzatba, amely bútorok mögött rejtózik.
■ Ne fedje le a csatlakoztatott tápegységet az aljzatban.
■ Használja a terméket csak száraz beltéri helyiségekben, és védje meg a nedvességtől.
■ Bizonytalanság vagy hiba esetén hagyja abba az adapter használatát, és lépjen kapcsolatba ügyfélszolgálatunkkal vagy az egyik hivatalos szervizközpontunkkal.
■ Azonnal hagyja abba a használatát, ha az adapter látható károsodást mutat, szokatlan szagokat áraszt, vagy túlzottan melegszik.
■ Mielött tisztítaná, szakítsa le a terméket az áramforrástól.
■ Tisztí tsa meg a terméket egy száraz, szálmentes ruhával.

Elektronikai hulladékkezelés: Az eszközt vigye el egy újrahasznosí tási pontba. Ne dobja a háztartási hulladékkal együtt. Rossz tárolás/eltávolí tás károsí thatja a környezetet és/vagy sérülést okozhat.

CE jelölés: A Conceptronic kijelenti, hogy ez a termék megfelel a 'Megfelelőségi Nyilatkozat' részben felsorolt irányelveknek.

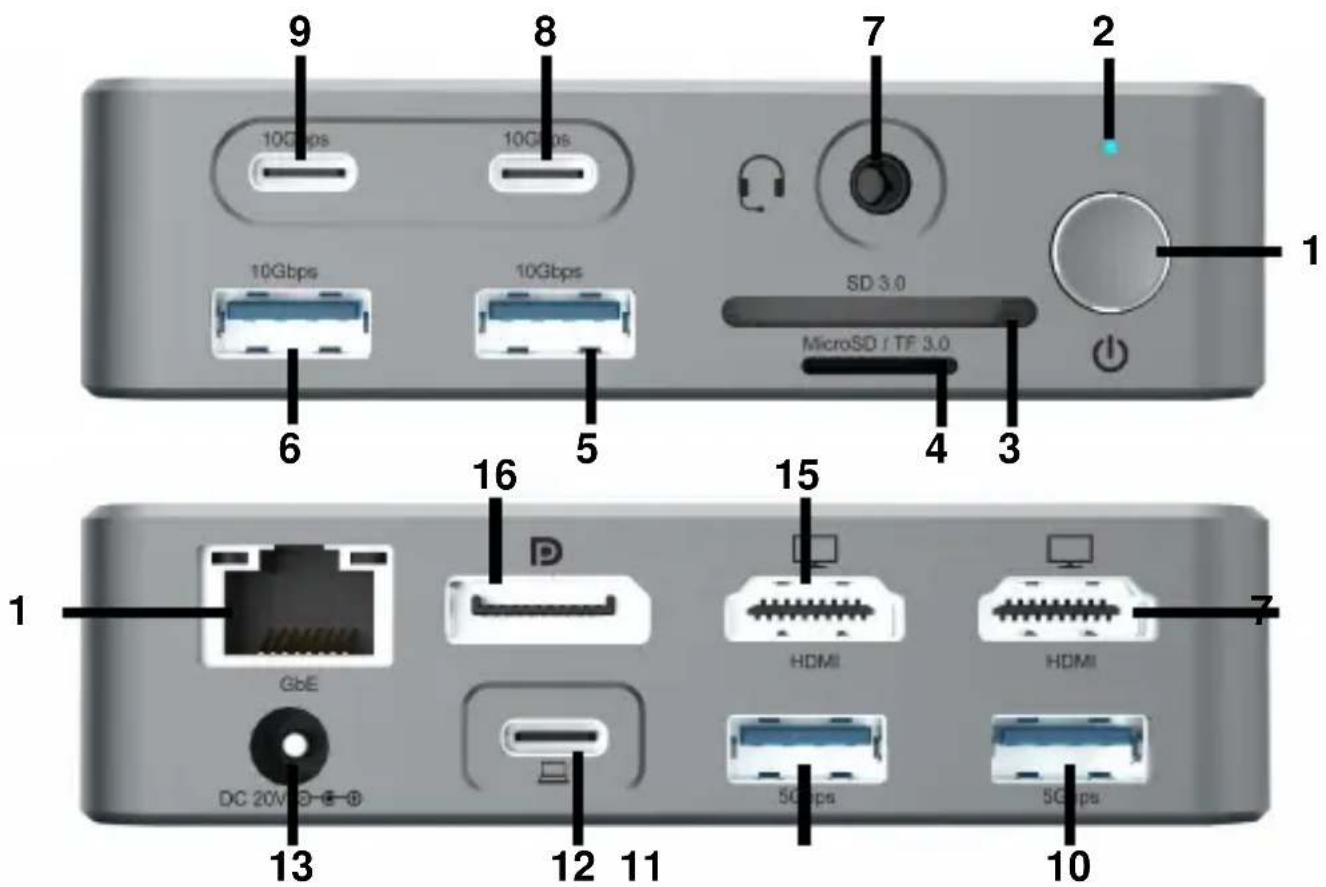

Termék áttekintése

Szám	Komponens	Leí rás
1	Bekapcsoló gomb	A dokkoló állomás be- vagy kikapcsolása.
2	LED kijelző	Készenléti üzemmód - Piros fény; Működés - Zöld fény.
3, 4	SD/TF 3.0 kártya foglalat	Két kártya egyszerre történő olvasását és í rását támogatja.
5, 6	USB-A port	USB 3.2 Gen 2 (10Gbps)
7	Audio bemenet/kimenet	Csatlakoztassa az audio és a mikrofonhoz.
8, 9	USB-C port	USB 3.2 Gen 2 (10Gbps)
10, 11	USB-A port	USB 3.2 Gen 1 (5Gbps)
12	USB-C host	Csatlakoztassa a laptopot a mellékelt USB-C kábellel. Támogatja az USB Power Delivery (PD) akár 100W-ot.
13	DC-bemenet	Csatlakoztassa a mellékelt tápegységhez.
14, 15	HDMI	Felbontás akár 4K 60Hz-ig.
16	DisplayPort	Felbontás akár 4K 60Hz-ig.
17	RJ45 port	Gigabites Ethernet port 1000 Mbps sebességgel.
	Szabványos zárnyí lást (Az oldalsó panelen)	Használjon laptopzárat a dokkoló állomás biztosí tásához.

Rendszerkövetelmények

■ Windows 7/8/10/11
■ macOS, ChromeOS, Ubuntu, Android
■ Az USB-C port támogatja a DisplayPort Alternatí v Mód (DP Alt Mode) használatát

Illesztőprogram telepítése

Használatba vétel előtt ellenőrizd, hogy letöltötted és telepí tetted-e a legfrissebb DisplayLink illesztőprogramokat a számítógépedre a DisplayLink technológia engedélyezéséhez. A drivereket letöltheted az alábbi linkról, vagy látogasd meg a Conceptronic weboldalát.

MacOS esetén felkérhetik az engedélyezésre a Biztonság és Adatvédelem beállí tásaiban.

Telepí tés és használat

■ Csatlakoztassa a mellékelt tápegységet a dokkolóállomás DC bemenetéhez és a szabad falikonnektorhoz.
■ Csatlakoztassa a mellékelt USB-C kábelt a laptopra és a dokkolóállomás USB-C host portjához.
■ Csatlakoztassa a perifériás eszközeit a dokkolóállomáshoz.
■ Nyomja meg az bekapcsológombot a dokkolóállomás bekapcsolásához.
