DONN30B - Dokkállomás CONCEPTRONIC - Ingyenes használati útmutató

Márka	Conceptronic
Modell	DONN30B
Termék típusa	Thunderbolt 4 dokkolóállomás
Hosztkapcsolat	1x Thunderbolt 4 (felfelé, 96W PD)
Videókimenetek	1x HDMI 2.1 (8K@30Hz), 1x Thunderbolt 4/USB4 (8K@30Hz)
USB portok	2x USB-C 3.2 Gen 2 (10 Gbps, 5V/3A és 5V/1.5A), 1x USB-A 3.2 Gen 2 (10 Gbps, 5V/0.9A)
Ethernet	RJ45 2,5 Gigabit (2500 Mbps)
Audio	3,5 mm TRRS audio csatlakozó (fejhallgató)
Kártyaolvasó	SD 4.0 / UHS-II (akár 312 MB/s)
Biztonság	Nano és Kensington zárhely
Tápellátás	Külső hálózati adapter (DC bemenet, 96W PD)
Bekapcsolgomb	Igen, állapot LED-del
Állapot LED-ek	1x tápellátás (zöld), 1x Thunderbolt 4 (kék)
Támogatott operációs rendszerek	Windows 10/11, macOS Big Sur 11.2+
Többmonitoros konfiguráció	Akár 2 monitor (dupla 4K@60Hz vagy egy 8K@30Hz)
Thunderbolt 3 kompatibilis	Igen, visszafelé kompatibilis
Méretek (kb.)	200 x 85 x 30 mm
Súly (kb.)	350 g
Használati hőmérséklet	Beltéri, száraz, 0-40°C
Karbantartás	Tisztítsa száraz, nem szöszölő kendővel
Biztonság	Tartsa távol a víztől, tisztítás előtt húzza ki
A doboz tartalma	Dokkolóállomás, hálózati adapter, Thunderbolt 4 kábel, gyors telepítési útmutató

Gyakran ismételt kérdések - DONN30B CONCEPTRONIC

Mely laptopok kompatibilisek a DONN30B dokkolóállomással?

A dokkolóállomás kompatibilis azokkal a laptopokkal, amelyek Thunderbolt 4, Thunderbolt 3 vagy USB4 porttal rendelkeznek, támogatva a DisplayPort Alt Mode-ot. A támogatott operációs rendszerek: Windows 10/11 és macOS Big Sur 11.2 vagy újabb.

Tölthetem a laptopomat a dokkolóállomáson keresztül?

Igen, a Thunderbolt 4 hosztport 96W (USB Power Delivery) tápellátást biztosít a laptop töltéséhez. Győződjön meg róla, hogy laptopja támogatja a Thunderbolton keresztüli töltést.

Hány monitort csatlakoztathatok és milyen felbontással?

Csatlakoztathat egyetlen monitort 8K@30Hz-en vagy két monitort 4K@60Hz-en egyidejűleg a Thunderbolt 4 és HDMI 2.1 portokon keresztül. A pontos felbontás a laptop képességeitől függ.

A dokkolóállomás visszafelé kompatibilis a Thunderbolt 3-mal?

Igen, a Thunderbolt 4/USB4 port visszafelé kompatibilis a Thunderbolt 3 és USB-C eszközökkel. A teljesítményt a régebbi verzió korlátozhatja.

Milyen SD kártyatípusok támogatottak?

Az SD kártyaolvasó támogatja az SD 4.0 és UHS-II kártyákat, akár 312 MB/s átviteli sebességgel. Kompatibilis az SDXC és SDHC kártyákkal is.

Hogyan telepítsem a dokkolóállomást?

Csatlakoztassa a hálózati adaptert a dokkolóhoz és egy fali aljzathoz. Kössön be a mellékelt Thunderbolt 4 kábelt a dokkoló hosztportja és a laptop között. Nyomja meg a bekapcsológombot a bekapcsoláshoz. Csatlakoztassa a perifériáit.

Mekkora az Ethernet port sebessége?

Az RJ45 port 2,5 Gigabit/másodperc (2500 Mbps) sebességet támogat, ideális nagy sebességű hálózatokhoz.

Használhatok fejhallgatót a dokkolóval?

Igen, a dokkoló rendelkezik egy 3,5 mm TRRS audio csatlakozóval a fejhallgató vagy beépített mikrofonos fülhallgató csatlakoztatásához.

Hogyan tisztítsam a dokkolóállomást?

Tisztítás előtt mindig húzza ki a dokkolót. Használjon száraz, nem szöszölő kendőt. Ne használjon vegyszereket vagy dörzshatású anyagokat.

Mit tegyek, ha a dokkoló nem kapcsol be?

Ellenőrizze, hogy a hálózati adapter megfelelően csatlakozik-e, és a fali aljzat működik-e. Győződjön meg arról, hogy a bekapcsológomb be van nyomva. Ha a zöld LED nem gyullad fel, vegye fel a kapcsolatot az ügyfélszolgálattal.

HASZNÁLATI ÚTMUTATÓ DONN30B CONCEPTRONIC

Gyors Telepítési Útmutató

Biztonság és figyelmeztetések

Olvassa el a használati utasí tást, és ügyeljen a biztonsági információkra. A figyelmen kí vül hagyás sérülést, kárt és a garancia érvénytelenségét okozhatja.

■ Tartsa távol a készüléket a víztől, nedvességtől, tűztől vagy forró környezettől.
■ Tartsa távol készülékét és minden részét és tartozékát a kisgyermekektől.
■ Nem hagyhatja a csomagolóanyagot gondatlanul heverni. Ez veszélyes játékanyaggá válhat a gyerekek számára.
■ Ne használja a készüléket, ha sérülést észlel a házban, dugaszban vagy kábelen.
■ Kerülje a készülék leejtését, dobálását vagy összenyomását.
■ Győződjön meg róla, hogy a fali aljzat ugyanolyan feszültséget [V] és frekvenciát [Hz] szolgáltat, mint amit a készülék mutat.
■ A tápegységet csak olyan aljzatban használja, amely a készülékhez lehetőleg minél közelebb van, könnyen elérhető és könnyen kihúzható.
■ Ne dugja be a tápegységet olyan aljzatba, amely bútorok mögött reitőzik.
■ Ne fedje le a csatlakoztatott tápegységet az aljzatban.
■ Használja a terméket csak száraz beltéri helyiségekben, és védje meg a nedvességtől.
■ Bizonytalanság vagy hiba esetén hagyja abba az adapter használatát, és lépjen kapcsolatba ügyfélszolgálatunkkal vagy az egyik hivatalos szervizközpontunkkal.
■ Azonnal hagyja abba a használatát, ha az adapter látható károsodást mutat, szokatlan szagokat áraszt, vagy túlzottan melegszik.
■ Mielött tisztítaná, szakítsa le a terméket az áramforrástól.
■ Tisztí tsa meg a terméket egy száraz, szálmentes ruhával.

Elektronikai hulladékkezelés: Az eszközt vigye el egy újrahasznosí tási pontba. Ne dobja a háztartási hulladékkal együtt. Rossz tárolás/eltávolí tás károsí thatja a környezetet és/vagy sérülést okozhat.

CE / UKCA jelölés: A Conceptronic kijelenti, hogy ez a termék megfelel a 'Megfelelőségi Nyilatkozat' részben felsorolt irányelveknek.

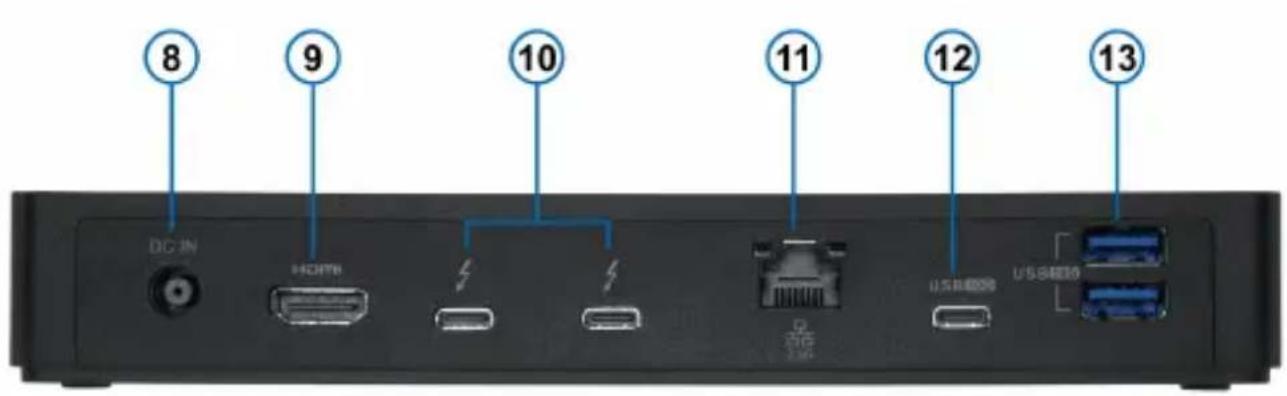

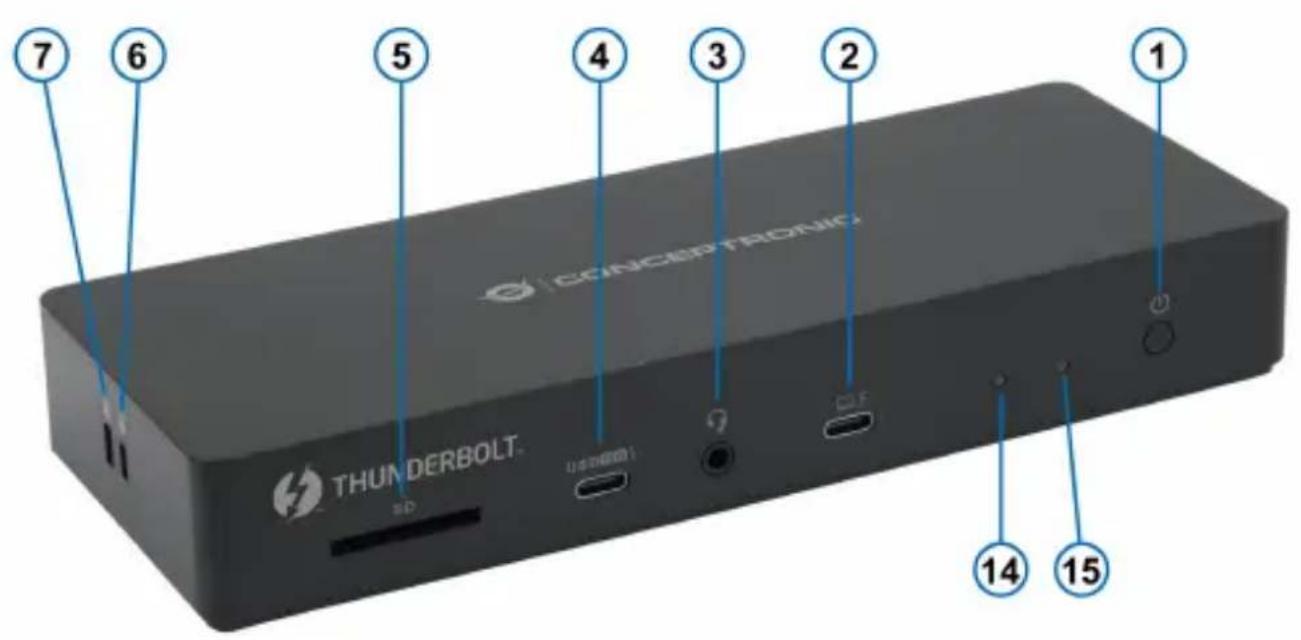

Termék áttekintése

Szám	Komponens	Leí rás
1	Bekapcsoló gomb	A dokkoló állomás be- vagy kikapcsolása.
2	Thunderbolt 4 host	Csatlakoztassa laptopját a mellékelt Thunderbolt 4 kábellel. Támogatja az USB Power Delivery (PD) akár 96W-ot.
3	Hangjack	3,5 mm-es TRRS audiocsatlakozó fejhallgató csatlakoztatásához.
4	USB-C port	USB 3.2 Gen 2 port 10Gbps sebességgel és 5,0V/3,0A teljesí tménykimenettel.
5	SD 4.0 kártya foglalat	Támogatja az SD 4.0 és az UHS-II szabványokat, lehetővé téve az akár 312 MB/s sebességű adatátvitelt.
6	Nano zárhely	Használjon laptopzárat a dokkoló állomás biztosí tásához.
7	Biztonsági zárhely	Használjon laptopzárat a dokkoló állomás biztosí tásához.
8	DC-bemenet	Csatlakoztassa a mellékelt tápegységhez.
9	HDMI 2.1	Felbontás akár 8K30Hz.
10	Thunderbolt 4/USB4 port	Visszafelé kompatibilis a Thunderbolt 3 és USB-C eszközökkel, támogatja az akár 40Gbps adatátvitelt és az 8K@30Hz videó kimenetet (eszköztől és kijelzőtől függően).
11	RJ45 port	2,5G Ethernet port, amely akár 2500 Mbps sebességet is támogat.
12	USB-C port	USB 3.2 Gen 2 port 10Gbps sebességgel és 5,0V/1,5A teljesí tménykimenettel.
13	USB-A port	USB 3.2 Gen 2 port 10Gbps sebességgel és 5,0V/0,9A teljesí tménykimenettel.
14	Tápellátás LED	Zöld – Világí t, amikor az eszköz be van kapcsolva.
15	Thunderbolt 4 LED	Kék – Felvillan, amikor Thunderbolt 4 kapcsolat létesül.

Rendszerkövetelmények

■ Windows 10/11
■ macOS Big Sur 11.2 vagy újabb
■ Az USB-C port támogatja a DisplayPort Alternatí v Mód (DP Alt Mode) használatát

Telepí tés és használat

■ Csatlakoztassa a mellékelt tápegységet a fali aljzatba, és csatlakoztassa azt a dokkoló állomás DC bemeneti portjához.
■ Használja a mellékelt Thunderbolt 4 kábelt a dokkoló állomás Thunderbolt 4 host portjának csatlakoztatásához a laptopja Thunderbolt 4 vagy USB4 portjához.
■ Csatlakoztassa a monitorokat, USB eszközöket, Ethernetet, hangot és egyéb perifériákat a dokkoló állomás megfelelő portjaira.
■ Nyomja meg az bekapcsológombot a dokkolóállomás bekapcsolásához.
■ Többszörös kijelző beállításokhoz menjen a rendszer kijelző beállításaihoz, hogy elrendezze vagy kiterjessze a képernyőket.

Megjegyzés: A teljes funkcionalitás érdekében győződjön meg róla, hogy a laptopja támogatja a Thunderbolt 4-et vagy USB4-et.

Videokijelző konfiguráció

Videó kimeneti csoport	Thunderbolt 4	Thunderbolt 4	HDMI
Egyszeri videó kimenet	8K30Hz
		8K30Hz
			8K30Hz
Kettős videó kimenet	4K60Hz	4K60Hz
	4K60Hz		4K60Hz
		4K60Hz	4K60Hz

Megjegyzés: A kijelzők maximális száma, a felbontások és a frissítési gyakoriságok a csatlakoztatott asztali számí tógép és monitorok specifikációitól és képességeitől függően változhatnak.
