DONN30B - Dockstation CONCEPTRONIC - Kostenlose Bedienungsanleitung

Marke	Conceptronic
Modell	DONN30B
Produkttyp	Thunderbolt 4 Dockingstation
Host-Konnektivität	1x Thunderbolt 4 (Uplink, 96W PD)
Videoausgänge	1x HDMI 2.1 (8K@30Hz), 1x Thunderbolt 4/USB4 (8K@30Hz)
USB-Anschlüsse	2x USB-C 3.2 Gen 2 (10 Gbit/s, 5V/3A und 5V/1.5A), 1x USB-A 3.2 Gen 2 (10 Gbit/s, 5V/0.9A)
Ethernet	RJ45 2,5 Gigabit (2500 Mbit/s)
Audio	3,5 mm TRRS Audioanschluss (Kopfhörer)
Kartenleser	SD 4.0 / UHS-II (bis zu 312 MB/s)
Sicherheit	Nano- und Kensington-Sicherheitsschloss
Stromversorgung	Externes Netzteil (DC-Eingang, 96W PD)
Einschaltknopf	Ja, mit Status-LED
Status-LEDs	1x Strom (grün), 1x Thunderbolt 4 (blau)
Unterstützte Betriebssysteme	Windows 10/11, macOS Big Sur 11.2+
Multi-Monitor-Konfiguration	Bis zu 2 Bildschirme (dual 4K@60Hz oder einzeln 8K@30Hz)
Thunderbolt 3 kompatibel	Ja, abwärtskompatibel
Abmessungen (ca.)	200 x 85 x 30 mm
Gewicht (ca.)	350 g
Betriebstemperatur	Innenbereich, trocken, 0-40°C
Pflege	Mit einem trockenen, fusselfreien Tuch reinigen
Sicherheit	Von Wasser fernhalten, vor Reinigung abziehen
Lieferumfang	Dockingstation, Netzteil, Thunderbolt 4-Kabel, Kurzanleitung

Häufig gestellte Fragen - DONN30B CONCEPTRONIC

Welche Laptops sind mit der Dockingstation DONN30B kompatibel?

Die Dockingstation ist kompatibel mit Laptops, die über einen Thunderbolt 4-, Thunderbolt 3- oder USB4-Anschluss mit DisplayPort Alt Mode verfügen. Unterstützte Betriebssysteme sind Windows 10/11 und macOS Big Sur 11.2 oder neuer.

Kann ich meinen Laptop über die Dockingstation aufladen?

Ja, der Thunderbolt 4-Hostanschluss liefert 96W (USB Power Delivery) zum Laden Ihres Laptops. Stellen Sie sicher, dass Ihr Computer das Laden über Thunderbolt unterstützt.

Wie viele Bildschirme kann ich anschließen und mit welcher Auflösung?

Sie können einen einzelnen Bildschirm mit 8K@30Hz oder zwei Bildschirme mit 4K@60Hz gleichzeitig über die Thunderbolt 4- und HDMI 2.1-Anschlüsse anschließen. Die genauen Auflösungen hängen von den Fähigkeiten Ihres Computers ab.

Ist die Dockingstation abwärtskompatibel mit Thunderbolt 3?

Ja, der Thunderbolt 4/USB4-Anschluss ist abwärtskompatibel mit Thunderbolt 3- und USB-C-Geräten. Die Leistung kann durch die ältere Version eingeschränkt sein.

Welche SD-Kartentypen werden unterstützt?

Der SD-Kartenleser unterstützt SD 4.0- und UHS-II-Karten mit Übertragungsgeschwindigkeiten von bis zu 312 MB/s. Er ist auch mit SDXC- und SDHC-Karten kompatibel.

Wie installiere ich die Dockingstation?

Schließen Sie das Netzteil an die Dockingstation und eine Steckdose an. Verbinden Sie das mitgelieferte Thunderbolt 4-Kabel zwischen dem Hostanschluss der Dockingstation und Ihrem Computer. Drücken Sie den Einschaltknopf, um einzuschalten. Schließen Sie Ihre Peripheriegeräte an.

Wie hoch ist die Geschwindigkeit des Ethernet-Anschlusses?

Der RJ45-Anschluss unterstützt eine Geschwindigkeit von 2,5 Gigabit pro Sekunde (2500 Mbit/s), ideal für Hochgeschwindigkeitsnetzwerke.

Kann ich einen Kopfhörer mit der Dockingstation verwenden?

Ja, die Dockingstation verfügt über einen 3,5-mm-TRRS-Audioanschluss zum Anschließen eines Headsets oder Ohrhörers mit integriertem Mikrofon.

Wie reinige ich die Dockingstation?

Trennen Sie die Dockingstation immer vom Stromnetz, bevor Sie sie reinigen. Verwenden Sie ein trockenes, fusselfreies Tuch. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel.

Was tun, wenn die Dockingstation nicht einschaltet?

Überprüfen Sie, ob das Netzteil richtig angeschlossen ist und die Steckdose funktioniert. Stellen Sie sicher, dass der Einschaltknopf gedrückt ist. Wenn die grüne LED nicht leuchtet, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG DONN30B CONCEPTRONIC

Schnellinstallationsanleitung

Sicherheitshinweise und Warnhinweise

Lesen Sie die Bedienungsanleitung sorgfältig und beachten Sie die Sicherheitshinweise. Missachtung kann zu Schäden führen und die Garantie erlöschen.

■ Halten Sie das Gerät von Wasser, Feuchtigkeit, Feuer und Hitze fern.
■ Bewahren Sie das Gerät und alle zugehörigen Komponenten und Zubehörteile außerhalb der Reichweite von kleinen Kindern auf.
■ Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte andernfalls für Kinder zu einem gefährlichen Spielzeug werden.
■ Bei Beschädigungen am Gehäuse, Stecker oder Kabel das Gerät nicht in Betrieb nehmen.
■ Achten Sie darauf, das Gerät keinen Stößen auszusetzen; werfen Sie es nicht, lassen Sie es nicht fallen.
■ Ü berprüfen Sie, ob die Steckdose den gleichen Strom führt, wie auf dem Gerät angegeben (Spannung [V] und Frequenz [Hz]).
Benutzen Sie das Steckernetzteil nur in einer Steckdose die so nah wie möglich am Installationsort des Gerätes liegt, einfach zugänglich ist und ein einfaches Trennen des Netzteils ermöglicht.
■ Benutzen Sie das Steckernetzteil nicht an einer Steckdose, die verdeckt hinter Möbeln, Vorhängen oder ähnliches liegt.
■ Verdecken Sie das in der Steckdose eingesteckte Netzteil auf keinen Fall.
■ Verwenden Sie das Produkt ausschließlich in trockenen Innenräumen und schützen Sie es vor Feuchtigkeit.
■ Bei Fehlfunktion oder Unsicherheiten den Netzadapter nicht weiter verwenden und den Kundensupport kontaktieren.
■ Bei sichtbaren Schäden, Geruchsentwicklung oder Ü berhitzung den Netzadapter sofort außer Betrieb nehmen.
■ Trennen Sie das Produkt vor der Reinigung vom Stromnetz.
■ Reinigen Sie das Produkt mit einem trockenen, faserfreien Tuch.

Entsorgung von Elektro-Altgeräten: Entsorgen Sie das

Produkt bei einer Recyclingstelle. Entsorgen Sie es nicht über den Hausmüll. Unsachgemäße Lagerung/Entsorgung kann der Umwelt schaden und/oder Verletzungen verursachen.

CE / UKCA-Kennzeichnung: Conceptronic erklärt, dass dieses Produkt mit den im Abschnitt „Konformitätserklärung“ aufgelisteten Richtlinien übereinstimmt.

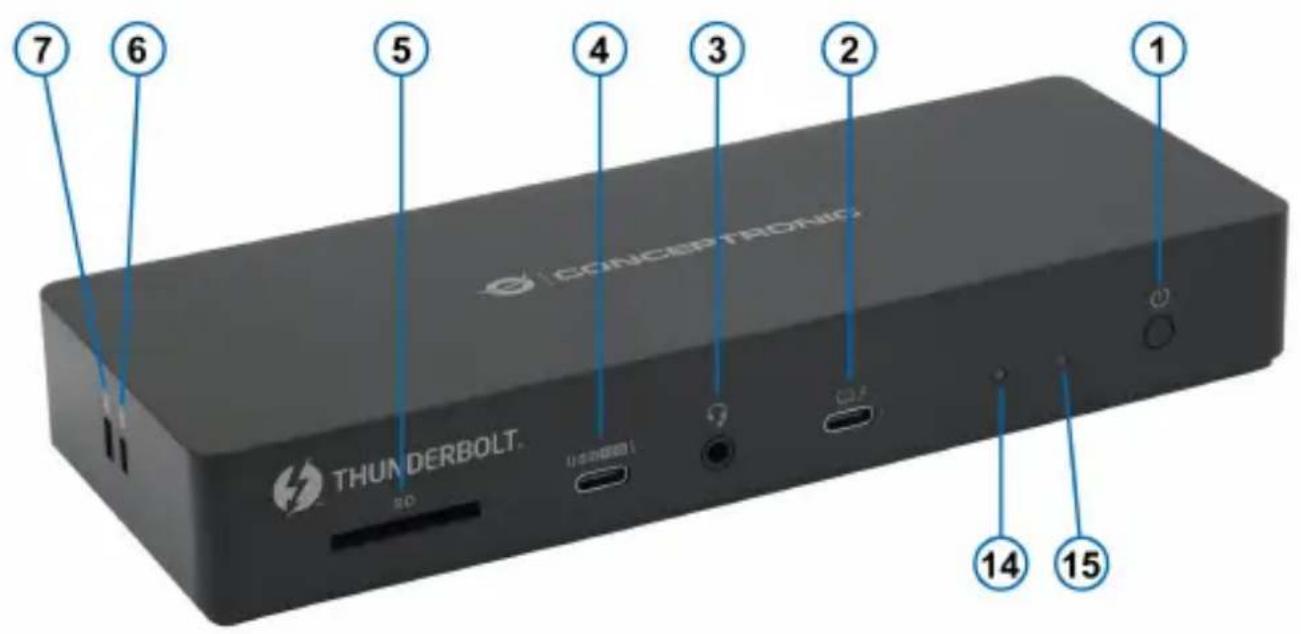

Produktübersicht

Nummer	Komponente	Beschreibung
1	Ein-/Aus-Taste	Ein- oder Ausschalten der Dockingstation.
2	Thunderbolt 4-Host	Schließen Sie Ihr Laptop mit dem beigefügten Thunderbolt 4-Kabel an. Unterstützt USB Power Delivery (PD) bis zu 96W.
3	Audioanschluss	3,5-mm-TRRS-Audiobuchse für Headset-Anschluss.
4	USB-C-Anschluss	USB 3.2 Gen 2-Port mit einer Geschwindigkeit von 10Gbps und einer Stromausgabe von 5,0V/3,0A.
5	SD 4.0-Kartensteckplatz	Unterstützt SD 4.0 und UHS-II für Hochgeschwindigkeits-Datenübertragungen von bis zu 312 MB/s.
6	Nano-Schlossbuchse	Verwenden Sie ihn mit einem Laptop-Schloss, um die Dockingstation zu sichern.
7	Sicherheits-Schlossbuchse	Verwenden Sie ihn mit einem Laptop-Schloss, um die Dockingstation zu sichern.
8	DC-in	Verbinden Sie es mit dem mitgelieferten Netzadapter.
9	HDMI 2.1	Auflösung bis zu 8K30Hz.
10	Thunderbolt 4/USB4-Port	Abwärtskompatibel mit Thunderbolt 3- und USB-C-Geräten, unterstützt Datenübertragungsraten von bis zu 40Gbps und 8K@30Hz-Videoausgabe (abhängig vom Gerät und Display).
11	RJ45-Anschluss	2,5G-Ethernet-Anschluss mit Geschwindigkeiten von bis zu 2500 Mbps.
12	USB-C-Anschluss	USB 3.2 Gen 2-Port mit einer Geschwindigkeit von 10Gbps und einer Stromausgabe von 5,0V/1,5A.
13	USB-A-Anschluss	USB 3.2 Gen 2-Port mit einer Geschwindigkeit von 10Gbps und einer Stromausgabe von 5,0V/0,9A.
14	Strom-LED	Grün – Leuchtet, wenn das Gerät eingeschaltet ist.
15	Thunderbolt 4-LED	Blau – Leuchtet, wenn eine Thunderbolt 4-Verbindung hergestellt ist.

Systemanforderungen

■ Windows 10/11
■ macOS Big Sur 11.2 oder neuer
■ Der USB-C-Anschluss unterstützt den DisplayPort-Alternativmodus (DP Alt Mode)

Installation und Verwendung

■ Stecken Sie den beiliegenden Netzadapter in eine Steckdose und verbinden Sie ihn mit dem DC-Eingangsport der Dockingstation.
■ Verwenden Sie das beiliegende Thunderbolt 4-Kabel, um den Thunderbolt 4-Hostport der Dockingstation mit dem Thunderbolt 4- oder USB4-Port Ihres Laptops zu verbinden.
■ Schließen Sie Monitore, USB-Geräte, Ethernet, Audio und andere Peripheriegeräte an die entsprechenden Ports der Dockingstation an.
■ Drücken Sie die Ein-/Aus-Taste, um die Dockingstation einzuschalten.
■ Für Multi-Display-Setups gehen Sie zu den Anzeigeeinstellungen Ihres Systems, um Ihre Bildschirme anzuordnen oder zu erweitern.

Hinweis: Für eine vollständige Funktionalität stellen Sie sicher, dass Ihr Laptop Thunderbolt 4 oder USB4 unterstützt.

Videodisplay-Konfiguration

Videoausgabengruppe	Thunderbolt4	Thunderbolt4	HDMI
Einzelne Videoausgabe	8K30Hz
		8K30Hz
			8K30Hz
Doppelte Videoausgabe	4K60Hz	4K60Hz
	4K60Hz		4K60Hz
		4K60Hz	4K60Hz

Hinweis: Die maximale Anzahl an Displays, Auflösungen und Bildwiederholraten kann je nach den Spezifikationen und Fähigkeiten Ihres angeschlossenen Desktop-PCs und Monitors variieren.
