Tipo de producto	Base de conexión universal
Marca	Conceptronic
Modelo	DONN25G
Interfaz host	USB-C con soporte de Power Delivery hasta 100W y modo alterno DisplayPort
Puertos USB-A	2x USB 3.2 Gen 2 (10 Gbit/s) + 2x USB 3.2 Gen 1 (5 Gbit/s)
Puertos USB-C	2x USB 3.2 Gen 2 (10 Gbit/s)
Salidas de video	2x HDMI + 1x DisplayPort, resolución máxima 4K a 60 Hz
Conectividad de red	RJ45 Gigabit Ethernet (10/100/1000 Mbps)
Lector de tarjetas	SD 3.0 y MicroSD/TF 3.0 (lectura/escritura simultánea)
Audio	Entrada/salida de audio combinada (auriculares + micrófono)
Alimentación	Adaptador de corriente 20V CC incluido
Potencia de carga	USB-C Power Delivery hasta 100W para el PC host
Botón de encendido	Sí, con LED (rojo en espera, verde en funcionamiento)
Seguridad	Ranura de bloqueo Kensington estándar
Sistemas operativos compatibles	Windows 7/8/10/11, macOS, ChromeOS, Ubuntu, Android
Controladores requeridos	DisplayLink (descarga en el sitio web de Conceptronic)
Mantenimiento y limpieza	Desconectar antes de limpiar; limpiar con un paño seco y que no suelte pelusa
Piezas de repuesto y reparabilidad	Ninguna pieza desmontable por el usuario; reparación por un profesional autorizado
Dimensiones (estimación)	220 x 80 x 30 mm
Peso (estimación)	300 g
Contenido del paquete	Base de conexión, adaptador de corriente, cable USB-C, guía de instalación rápida
Certificaciones	Marcado CE

Preguntas frecuentes - DONN25G CONCEPTRONIC

¿Cómo conectar la base de conexión a mi ordenador?

Conecte primero el adaptador de corriente incluido a la base (toma DC-in) y a una toma de pared. Luego, conecte la base a su ordenador mediante el cable USB-C incluido en el puerto host USB-C (número 12). Encienda la base con el botón de encendido.

¿Puedo usar la base para cargar mi computadora portátil?

Sí, el puerto host USB-C admite Power Delivery hasta 100W. Simplemente conecte el cable USB-C de la base a su portátil; este se cargará si su portátil acepta carga a través de USB-C.

¿La base es compatible con macOS?

Sí, es compatible con macOS. Es necesario instalar los controladores DisplayLink desde el sitio de Conceptronic. En macOS, es posible que deba permitir la instalación en las preferencias de Seguridad y Privacidad.

¿Cuántas pantallas externas puedo conectar?

Puede conectar hasta tres pantallas: dos mediante los puertos HDMI y una mediante el puerto DisplayPort. Cada una puede mostrar una resolución de hasta 4K a 60 Hz.

¿Por qué no se muestra mi pantalla externa?

Verifique que los controladores DisplayLink estén instalados y actualizados. Asegúrese de que su ordenador admita el modo alterno DisplayPort a través de su puerto USB-C. Pruebe con otro cable o pantalla. Reinicie la base apagándola y volviéndola a encender.

¿La base funciona con un PC con Windows 11?

Sí, es compatible con Windows 7, 8, 10 y 11. Descargue e instale los controladores DisplayLink para Windows antes de usar la base.

¿Cuál es la velocidad del puerto Ethernet?

El puerto RJ45 proporciona una conexión Gigabit Ethernet con velocidades de hasta 1000 Mbps. Use un cable Cat5e o superior para un rendimiento óptimo.

¿Puedo usar el lector de tarjetas SD y MicroSD al mismo tiempo?

Sí, las dos ranuras (SD 3.0 y MicroSD/TF 3.0) pueden funcionar simultáneamente en lectura y escritura. La base reconocerá cada tarjeta como un dispositivo independiente.

¿Cómo limpiar la base de conexión?

Desconecte siempre la base antes de limpiarla. Use un paño seco y que no suelte pelusa. No use productos líquidos o abrasivos para evitar dañar los componentes.

¿La base tiene un candado de seguridad?

Sí, una ranura de bloqueo Kensington está presente en el panel lateral. Puede fijar un candado para computadora portátil para asegurar la base contra robos.

MANUAL DE USUARIO DONN25G CONCEPTRONIC

Guía de Instalación Rápida

Instrucciones de seguridad y Advertencias

Lea atentamente las instrucciones de uso y preste especial atención a la información de seguridad. Si no sigue las instrucciones de seguridad y la información de manejo adecuado de este manual, no asumimos ninguna responsabilidad por las lesiones personales o los daños a la propiedad que puedan resultar. Tales casos invalidarán la garantí a/garantí a.

■ Mantenga el dispositivo alejado del agua, la humedad, el fuego o entornos con temperatura elevada.
■ Mantén el dispositivo y todas sus piezas y accesorios fuera del alcance de los niños pequeños.
■ No deje el material de embalaje tirado sin cuidado. Esto puede convertirse en material de juego peligroso para los niños.
■ No utilice el dispositivo si hay algún signo de daños en la carcasa, el enchufe o el cable.
■ No deje caer, arroje o aplaste el dispositivo.
■ Confirme que el tomacorriente de pared suministra el mismo tipo de corriente que se indica en el dispositivo, tanto el voltaje [V] como la frecuencia [Hz].
■ Utilice la fuente de alimentación solo en un enchufe instalado lo más cerca posible del dispositivo y fácilmente accesible y fácil de desenchufar.
■ No enchufe la fuente de alimentación en un enchufe que esté oculto detrás de algún mueble.
■ No cubra la fuente de alimentación conectada al enchufe.
■ Emplee el producto solo en locales interiores secos y protéjalo de la humedad.
■ Si tiene dudas o si el adaptador de corriente presenta fallas, deje de usarlo y póngase en contacto con nuestro servicio de atención al cliente o un centro de servicio autorizado.
■ Deje de usarlo inmediatamente si el adaptador de corriente muestra daños visibles, emite olores inusuales o se calienta en exceso.
■ Desconecte el producto de la red eléctrica antes de limpiarlo.
■ Limpiar el producto con un paño seco y sin fibras.

Eliminación de dispositivos electrónicos: Deseche el producto en un punto de reciclaje. No desechar junto con la basura doméstica. El almacenamiento o la eliminación incorrectos puede dañar el medioambiente o provocar lesiones.

Marcado CE: Conceptronic declara que este producto cumple las directivas enumeradas en la sección “Declaración de conformidad”.

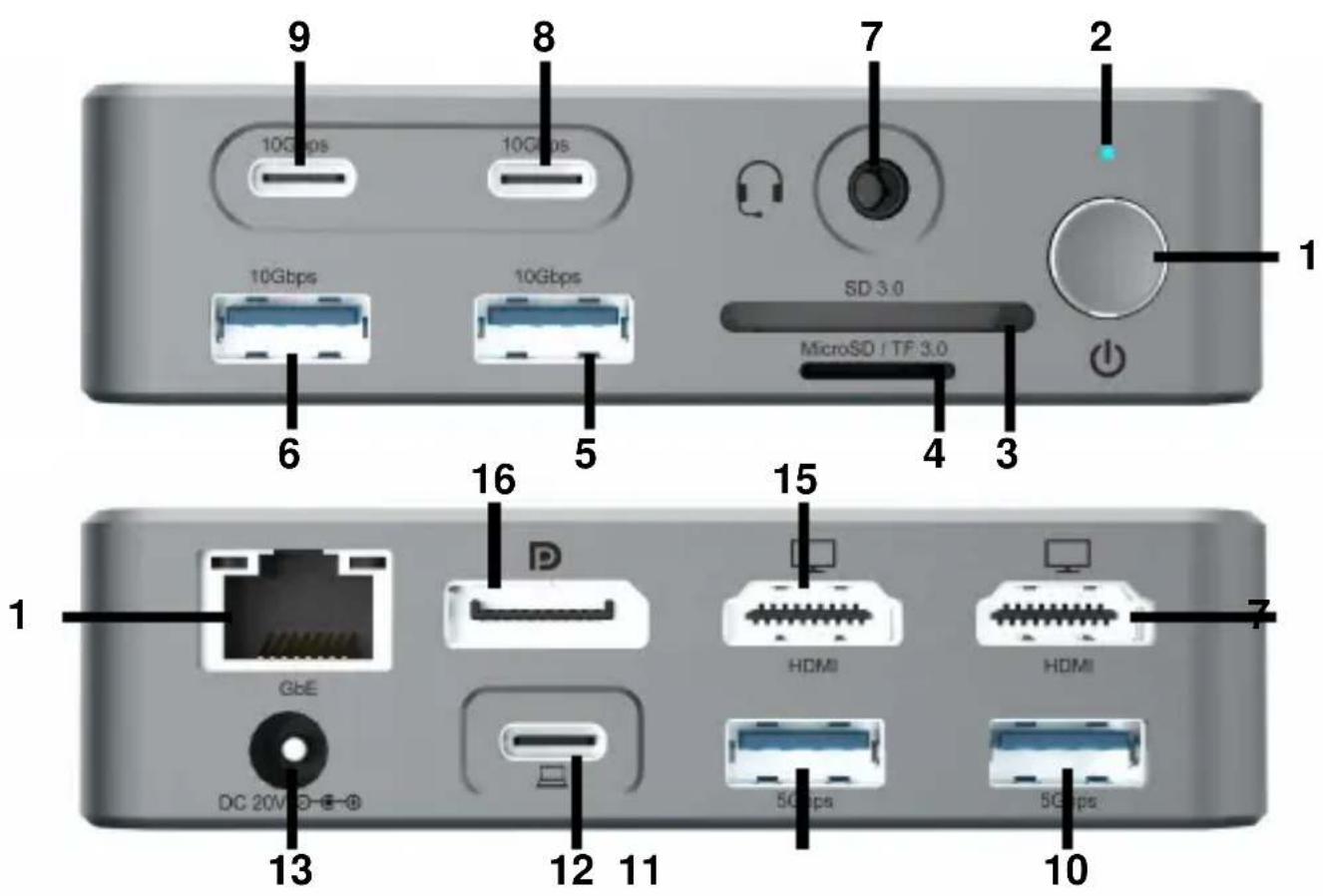

Visión general del producto

Número	Componente	Descripción
1	Botón de encendido	Encender o apagar la docking station.
2	LED de encendido	Espera - Luz roja; Funcionamiento - Luz verde.
3, 4	Ranura para tarjeta SD/TF 3.0	Admite la lectura y escritura simultánea de dos tarjetas.
5, 6	Puerto USB-A	USB 3.2 Gen 2 (10Gbps)
7	Entrada/salida de audio	Conexión para audio y micrófono.
8, 9	Puerto USB-C	USB 3.2 Gen 2 (10Gbps)
10, 11	Puerto USB-A	USB 3.2 Gen 1 (5Gbps)
12	Host USB-C	Conéctalo al portátil usando el cable USB-C incluido. Admite USB Power Delivery (PD) de hasta 100W.
13	DC-in	Conéctalo al adaptador de corriente incluido.
14, 15	HDMI	Resolución hasta 4K 60Hz.
16	DisplayPort	Resolución hasta 4K 60Hz.
17	Puerto RJ45	Puerto Ethernet Gigabit con velocidades de hasta 1000 Mbps.
	Ranura de bloqueo estándar (En el panel lateral)	Ú sala con una cerradura para equipos portátiles para asegurar la docking station.

Requisitos del sistema

■ Windows 7/8/10/11
■ macOS, ChromeOS, Ubuntu, Android
■ El puerto USB-C admite el Modo de Pantalla Alterna de DisplayPort (DP Alt Mode)

Instalación del controlador

Antes de usar la estación de acoplamiento, asegúrate de haber descargado e instalado los últimos controladores de DisplayLink para tu computadora para habilitar la tecnologí a DisplayLink. Puedes descargar los controladores desde el siguiente enlace o visitar el sitio web de Conceptronic.

Para macOS, es posible que se le solicite permitir la instalación desde la configuración de Seguridad y Privacidad.

Instalación & Utilización

■ Conecte el adaptador de corriente incluido al puerto de entrada de CC en la docking station y al enchufe libre de la pared.
■ Conecte el cable USB-C incluido al portátil y al puerto USB-C host de la docking station.
■ Conecte tus dispositivos periféricos a la docking station.
■ Presione el botón de encendido para encender la estación de acoplamiento.
