MODE D'EMPLOI Quantum QC 310 HUGHES & KETTNER
L'appareil a ete concu par Hughes & Kettner selon la norme IEC 60065 et a quille l'enterprise dans un etirreprochable. Afin de conserver cet etat et d'assurer un fonctionnement sans danger de l'appareil nos conseillons a l'utiliseur la lecture des indications de securiete continues en le mode d'emploi. L'appareil est conforme a la classification I (mise a terre de protection).
SURETE, EBLITILE ET EFFICACITE DE L'APPAREIL N SEONT GARANTIS PAR HUGHES & KETTNER QUE SI:
- Montage, extension, nouveau réglage, modification ou réparation sont effectues par Hughes & Kettner ou par toute personne autorisée par Hughes & Kettner.
L'installation electrique de la piece concernee correspond aux normes IEC (ANSI).
L'utilisation de I'appareil suit le mode d'emploi.
AVERTISSEMENT:
A moins que cela ne soit manuellement possible, tout enlevement ou ouverture du botlier peut entrainer la mise au jour de pieces sous tension.
- Si l'ouverture de l'apparéil est nécessaire, celui-ci doit être coupé de chaque source de courant. Ceci est à prendre en considération avant tout ajustement, entrefièn, réparation ou changement de pieces.
- Ajustement, entretien ou réparation sur l'appareil ouvert et sous tension ne peuvent être effectues que par un spécialiste autorisé par le fabricant (selon VBG4). Le spécialiste étant conscient des dangers liés à ce genre de réparation.
- Les sorties de baffles qui portent le signe IEC 417/5036 (fig. 1, voir en bas) peuvent etre sous tension dangereuse.Avant de brancher I'appareil utiliser uniquement le cable de raccordement consellé par le fabricant pour raccorder les baffles.
Toutes les prises des cables de raccordement doivent etre, si possible, visees ou verrouillées sur le boilier.
- Utilisiez subsidiairement uniquement des fusions de type et de puissance de courant nominale données.
L'utilisation de fusibles rafistolés ou court-circuites est inadmissible - seulement: IEC127 (5x 20 mm).
- Ne jamais interrompree la connexion du circuit protecteur.
- Il est conseilé de ne pas toucher aux surfaces pours vues du signe „HOT" (fig. 2, voir en bas), aux parois arrères ou caches munis de fentes d'airation, éléments d'airation et leurs caches ainsi qu'aux tubes et leurs caches. Ces éléments pouvant atteindre des températures élevées pendant l'utilisation de l'appareil.
- Les Niveau de puissance élevées peuvent entrainer des léasons auditifs durables. Evitezdon la proximé de haut-parleurs utilisés à haute puissance. Lors de haute puissance continue utilise une protection auditive.
BRANCHEMENT SUR LE SECTEUR:
L'appareil est concu pour une utilisation continue.
- La tension de fonctionnement doit concorder avec la tension secteur locale.
- Attention: L'interrupteur de secteur de l'apparil doit être sur la position OFF, lorsquel le cable de réseau est raccordé.
- Le raccordement au réseau électricne s'effectue avec l'adaptateur ou le cordon d'alimentation livre avec l'appareil.
Adaptateur: Un cable de raccordement abimne ne peut etre replacé. L'adaptateur est inutilisable.
Evitez un raccordement au reseau par des boites de distribution surcharges.
- La prise de courant doit être place à proximé de l'appareil et facile à atteindre.
LIEU D'INSTALLATION:
L'appareil doit etre place sur une surface de travail propre et horizontale.
L'appareil en marche ne doit en aucun cas subir des vibrations.
Evitez dans la mesure du possible poussiere et humidite.
L'appareil ne doit pas etre place a proximite d'eau, de baignoire, lavabo, evier, pièce d'eau, piscine ou dans une pièce humide. Ne placez aucun vase, verre, bouteille ou tout objet rempil de liquide sur l'appareil.
L'appareil doit etre suffisamment aeré.
- Ne jamais recouvrir les ouvertures d'airation. L'appareil doit être placé à 20 cm du mur au minimum. L'appareil peut être monté dans un Rack si une ventilation suffisante est possible et si les conseils de montage du fabricant sont solviers.
Evitez les rayons de soleil et la proximite de radiateurs, chauffages etc.
- Une condensation d'eau peut se former dans l'appareil si celui-ci est transporte brusquement d'un endrot froid a un endrot chaud. Ceci est particulièrement important pour des apparèils à tubes. Avant de brancher l'appareil attende qu'il ait la température ambiente.
- Accessoires: L'appareil ne doit être place sur un chariot, support, trépied, bâti ou table instable. Une chute de l'appareil peut entrainer aussi bien des dommages corporels que techniques. Utilisez l'appareil uniquement avec un chariot, Rack, support, trépied ou bâti conseillée par le fabricant ou vendu en combinaison avec l'appareil. Les indications du fabricant pour l'installation de l'appareil sont à suivre, et les accessoires d'installation consellés par le fabricant sont à utiliser. Un ensemble support et appareil doit être déplace avec précaution. Des mouvements brusques et des revêtements de sol Irreguliers peuvent entrainer la chute de l'ensemble.
- Equipements supplémentaires: Ne jamais utiliser un équipement supplémentaire n'ayant pas ete conseillé par le fabricant, ceci pouvant entrainer des accidents.
- Afin de proteger l'appareil pendant un orage ou s'il ne doit pas etre utilisé pendant un certain temps, il est conseillé d'enlever la prise au secteur. Ceci évite des dommages d'a la foudre ou a des coupes de tension dans le réseau à courant alternatif.
Fig.
IMPORTANT AVVERTIMENTI DI SICUREZZA!
Cet ampli de graves est le premier à tout réunir : il conjugue le punch crééux et la facilité d'utilisation d'un ampli à lampes avec la flexibilité et la précision des amplificateurs à transistors modernes, la puissance enflammée d'un bolide avec le poids d'un ampli pour débutant. Bref, le rêve de tous les bassistes de scene !
Quel est notre secret? Pendant le développement du Quantum™, notre equipe a repensé la totalité des composants. Ainsi, la sonorité de base du préampli, le fonctionnement de l'égaliser, le caractère de l'étage de puissance, la sonorité propre de la caisse et la sélection des haut-parleurs sont autant de facteurs qui ont fait l'objet de recherches minutieuses. Derrière la sonorité et les performances acquistiques exceptionnelles du Quantum™ se cache une série de technologies novatrices brevetées. Le Quantum™ ne pouvait donc se contenter d'un simple manuel d'utilisation. C'est la raison pour laquelle leprésent manuel vous apprendra non seulement comment le Quantum™ agit sur votre instrument, mais aussi pourquoi il le fait.
Nous vous souhaitons beaucoup de plaisir et de réussite avec votre combo Quantum™!
SOMMAIRE
-
Préampli 22
1.1 Tube Touch CircuitTM 22
1.2 Connexions: ACTIVE et PASSIVE 22
1.3 Utilisation : GAIN 22 -
Égaliseur 22
2.1 La technologie PureParalleTM 22
2.2 Utilisation : PUNCH, LOW MID, HIGH MID, HF-CHARACTER 22
- Tube Growl 23
3.1 Saturation des lampes et compression 23
3.2 Utilisation : TUBE GROWL 23
4.Poweramp 24
4.1 La technologie DynavalveTM 24
4.2 Utilisation : MASTER 24
- Autres connexions 25
5.1 FX-LOOP 25
5.2 LINE OUT 25
5.3 DI-OUT 25
5.4 TUNER 25
5.5 HEADPHONES 25
5.6 FOOSWITCH 25
5.7 SPEAKER OUT 25
5.8 Configuration et cablage standard 25
- Entretien et maintenance 26
- Dégistage des pannes 26
-
Caracteristiques techniques 27
-
Annexe 28
9.1 Les haut-parleurs HF améliorés au néodyme 28
9.2 La caisse Tuned ResonanceTM 28
10.Examples de réglages 45
I. LE PREAMPLI
Les entres de l'ampli QuantumTM se basent sur le Tube Touch CircuitTM, un circuit extraordinaire résistant à la saturation et qui permet un jeu incroyablement naturel et direct. Tout écrétage distordant est ainsi quasiment
excl. Le préampli joue un role capital dans la conception générale d'un ampli de graves. En tant qu'interface entre le bassiste et son instrument d'une part, et entre le bassiste et l'électronique de commande d'autre part, il exerce une influence majorc sur le jeu et la palette sonore.
1.2 Connexions :
Active:
Jack pour la connexion de basses avec électronique active.
Passive :
Jack pour la connexion de basses avec électronique passive.
1.3 Utilisation :
Gain:
Le potentiemetre GAIN de I'ampli Quantum est plus qu'une simple adaptation de I'impedance d'entree. Il permet egalement d'obtenir le caractere analogique chaleurux du preampli.
2. ÉGALISEUR
2.1 La technologie PureParallelTM
L'égaliseur PureParallel™ est basé sur un type de circuit que l'onTrouve uniquement dans les équipements de pointedestinés auxstudios d'enregistrement. En effet, sur les systèmes classiques, les filtres sont placés les uns derrière les autres (serie) et le signal lestraverse l'un après l'autre. Toutefois, ce concept peut mener à unebaisse considérable de la qualite sonore. À l'inverse, l'égaliseur Quantum utilise des filtres en parallele. Le signal est ainsi divisésimultanement vers les 4 filtres, tandis que le signal original esttransmis en permanence de maniere passive, ce qui signifie qu'iltraverse l'égaliseur sans aucune interruption! Les filtres disposSESen parallele filtrent uniquement les fréquences à traiter, puis le résultat est mixé au signal original. On obtient ainsi un sonTraitsavec une grande efficacité, pour une fidélité sonere maximale. Les courbes des filtres passc-haut et passc-bas divergent donc dcelles d'un égaliseur en série.Outre I'amplification/I'attenuation, ilse produit un traitement dans la direction opposée.C'est d'ailleursun comportement type du légendaire égaliseur Pultec.Grace a cette caractéristique spéciale, on obtient pression et chaleur dans lcdomaine des graves, sans craindre une déterioration du son, tandisque dans les aigus, on obtient brillance et transparence, sans pourautant avoir un résultat tranchant et bruyant. Autre particulariatedu Quantum : I'adaptation automatique du facteur Q (facteur deléquality du filtre, déterminne la « plage de fréquences » du traitement),quiporte sur une bande large lors de I'amplification et sur unebande étroite lors de I'attenuation.Ces propriétés réduisent demanière significative les effets de filtre indésirables et font del'égaliseur à quatre filtres - qui s'utilise de maniere intuitive-un outil sonore efficace et qui rend bien les graves.
Ce schéma montre le trajet multiple d'un égalésur en parallèle en comparaison avec le trajet simple d'un circuit en série. On voit clairément l'agencement en parallèle des filtres ainsi que la transmission passive du signal original.

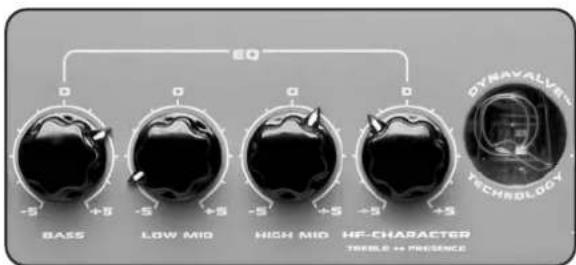

2.2 Utilisation :
Punch :
L'activation du bouton PUNCH correspond au branchement d'une régulation sonore passive de type lampes en amont de l'égaliseur. La courbe est la même que celle d'un ampli à lampes régèle pour lessons clean (un claquement de corde, par exemple). Au contraire des filtres en amont classiques, où le Mid-Cut mèn incévitablement à une perte de niveau sonore, la réponse en fréquences de la fonction PUNCH est réglée de telle sorte qu'aucune modification du niveau global n'est perceptible.
Le schema illustrste la courbe du préfiltrage avec la fonction PUNCH activée.
Le schema illustre les courbes de l'amplification (courbe supérieure) et de l'attenuation (courbe inférieure) de I'egaliseur de graves.
Bass :
L'amplification opère sur une plage de fréquences comprise entre 40 et 120Hz pour une fréquence centrale de 75Hz . Parallelement, ce processus entraine une atténuation des mediums entre 300 et 500Hz . Ainsi, la part de graves profondes est mise en scene, sans qu'une modification significative du niveau global ne soit perceptible. Les amplifications dans ce domaine sont avant tout susceptibles avec le frappé des graves. Une fois le mixage effectué, le son global d'un filtré recoit ainsi une poussée considérable, sans que les autres instruments ne subissent une quelconque perte.
L'attenuation augmente les fréquences inférieures, ce qui permet au haut-parleur de respirer plus fort (par exemple pour amplifier les mediums inférieurs).
Low Mid :
L'amplification s'effectue sur une bande large autour de la fréquence centrale de 400 HZ (jusqu'à +12 dB). Les graves sont ainsi très représentes et puissantes. Grace au circuit en parallele, même les réglages élevés ne provoquent pas de sonorité stridente, comme c'est le cas avec un égalisseur en série. Sur lessons légerement attenuées, on obtient le son « Jaco » légendaire. L'attenuation presente des front très raides, comme un filtre Notch, et atteint jusqu'à -25 dB. Grace à une atténuation ciblée, on peut obtenir des sons « Hifi »

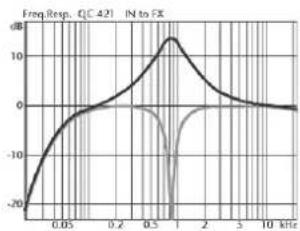

Le schema illustre les courbes lors de l'amplification (courbe supérieure) et de l'attenuation (courbe inférieure) de I'egaliseur des mediums inférieurs.
Le schema illustre les courbes lors de l'amplification (courbe supérieure) et l'attenuation (courbe inférieure) de l'égaliseur des mediums supérieurs.
High Mid :
Ici aussi, l'amplification s'effectue sur une bande large, tandis que l'attenuation s'effectue sur une bande etroite. Sur les amplis dotés de haut-parleurs 10^ , le traitement s'effectue pour une fréquence centrale de 850Hz . Sur les haut-parleurs 1× 12^ et 1× 15^ , le traitement s'effectue pour une fréquence centrale de 1,2kHz .
HF-Character :
Le potentiametre HF-CHARACTER fonctionne sur deux niveaux. De la position centrale vers la droite, il fonctionne comme le potentiametre de presence d'un ampli à lampes. La fonction PRESENCE produit des aigus très fins et doux, tout en comprimant les aigus « durs » de la plage de fréquences inférieure. Lapalette sonore est alors très proche de celle d'un tweeter « soft ». La fonction PRESENCE est particulièrement efficace pour la restitution des aigus des basses actives. Sur les basses passives (ou des instruments dont les cordes sont déjà anciennes), il se peut cependant que l'effect ne soit que très faiblement perceptible, étant donné que l'instrument envoie peu de signaux à haute fréquence. De la position centrale vers la gauche, le potentiametre fonctionne comme un potentiametre TREBLE classique sur la plage des aigus inférieurs.
Contrairement à la fonction PRESENCE,
la fonction TREBLE produit une sonorite platot « nerveuse», comme le ferait un combo de graves sans pavillon HF. Le traitement de la fréquence gagne ainsi en caractère, étant donné que les fréquences supérieures sont attenuées. L'utilisation du commutateur PUNCH augmente considérablement l'effect du potentiamètre HF-CHARACTER.
Le schema illustrer les courbes PRESENCE (courbe supérieure) TREBLE (courbe inférieure) lorsque le potentiometre HF-CHACTER est tourné au maximum dans un sens et dans l'autre.
3. TUBE GROWL
3.1 Saturation des lampes & compression
Derrière le potentiametre TUBE GROWL se dissimule non seulement une distorsion, mais aussi les pics que regle un préampli à lampes : l'énergie des pics d'impulsions n'est pas perdue, mais est transformée ensons harmoniques. En cas de saturation, les lampes fonctionnent à la manière des cordes : on entend non seulement la fréquence de base, mais aussi ses harmoniques, du tiers, du quart, etc. Le rapport mutuel des harmoniques en termes de volume revêt un caractère décisif pour la sonorité. Seul un dosage approprié fera naître une sonorité/agréable à écouter.

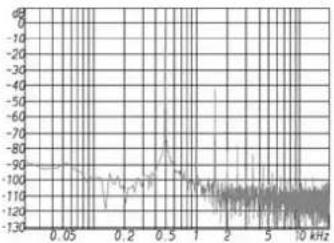

Le schéma illustré le spectre dessons harmoniques généres d'une fréquence fondamentale de 500 Hz.
En combinaison avec un compresseur intelligent qui permet de réguler la saturation des lampes, aucune distorsion exagérée n'apparait. Les coupés restent prêents, sans entrainer d'impulsions de volume désagreables. Les attaques ne sont pas absorbées, il n'y a ni de pompage, ni processus de réglage audible. En revanche, on obtient du Sustain infin i ainsi qu'une grande facilité de jeu.
3.2 Utilisation :

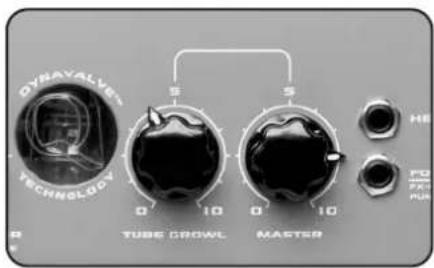

Tube Growl:
Le potentiametre Tube Growl, avec lequel sont melangés les effets de compression et de lampes finement régles et naturels, est particulièrement approprié à la pratique : il règle, en un tournemain, les paramètres Treshold, Ratio, Make-Up Gain et Attack/Release du compresseur ainsi que la saturation des lampes.
4 POWERAMP
4.1 La technologie DynavalveTM
Les musiciens experimentés le savent: 100 « watts-lampes», c'est simplement bien plus fort que 100 « watts-transistor». La raison : les propriétés dynamiques complexes d'un étage de puissance à lampes qui permettent un enrichissement du signal avec des harmoniques, c'est-à-dire des fréquences oscillantes supplémentaires. Ceci permet au son d'être plus expressif, plus explosif et plus fort. L'impression de volume effective ne dépend donc pas seulement de la puissance de restitution, mais, dans une même mesure, du « contenu » du signal. Ces propriétés si positives d'un point de vue musical des étages de puissance à lampes vont malheureusement de pair avec certains très gros inconveniens : en raison de leur nature/conception, les étages de puissance à lampes sont plus lourds, plus chers et moins friables que les amplificateurs à semiconducteurs. La solution ideale serait un étage de puissance à transistors avec les propriétés dynamiques et des caractéristiques qui enrichissant les fréquences d'un étage de puissance à lampes - c'est précisé le but de la technologie Dynavalve™.
Cette technologie est basée sur des années de recherche sur les phénomènes importants qui caractérisent les étages de puissance à lampes. Le circuit Dynavalve™ colore non seulement la sonorité des étages de puissance à transistors, mais les « oblige » aussi à se composer comme des étages de puissance à lampes.
Résultat : par rapport aux apparciels à transistors classiques de puissance identique, l'été de puissance à technologie Dynavalve™ délivre davantage de sonorité, de pression et de puissance ! Memeaux qui ne jurent que par les amplis à lampes trouvent ce qu'ilsattendent !
4.2 Utilisation :
Master:
Le potentiemetre MASTER déterminé le volume total de l'ampli. Toutfois, il ne sert pas uniquement a regler le volume, mais permet, avec le potentiemetre GAIN, d'établier des nuances très larges entre lessons clean et lessons satures.

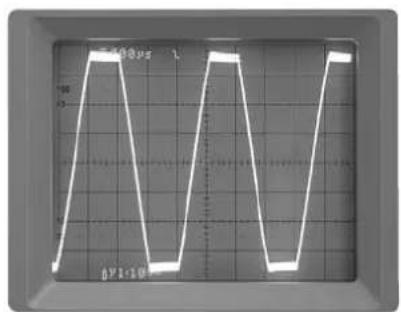

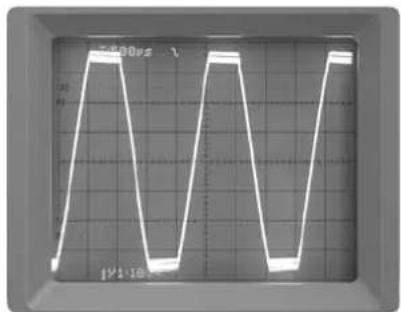

Etage de puissance à transistors sans haut-parleur raccordé

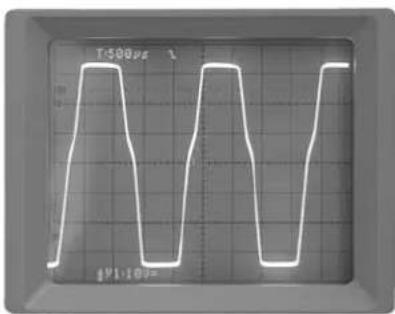

Étage de puissance à lampes ou DynavalveTM sans haut-parleur raccordé

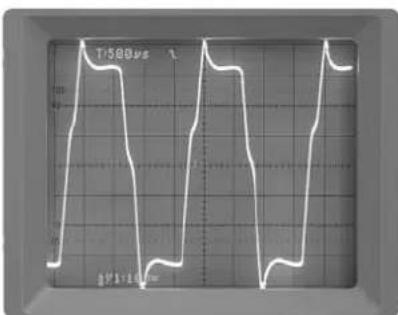

Étage de puissance avec hout-parleur racorde
Étage de puissance à lampes ou DynamovolveTM avec haut-parleur raccordé
5. AUTRES CONNEXIONS
5.1 Fx Loop
La boucle d'effets est disposée en série. Cela signifie que les processeurs d'effet sont raccordés en série sur le signal. Sur le circuit, la boucle d'effets se trouve en aval du potentiamètre TUBE GROWL et en冲动 du LINE OUT, ce qui signifie que les effets de mise en boucle sont également émis au niveau du LINE OUT. Étant donné que le signal traverse en série le processeur d'effet, le taux d'effet est réglé sur le processeur d'effet même. La boucle d'effets est commutable via un pédalier (Hughes & Kettner FS 2).
Send: Connectez cette sortie avec l'entrée de votre unité d'effet.
Return: Connectez la sortie de votre unité d'effets à ces jacks.
5.2 Line Out:
La sortieLineasymétrique restituele signal du préampli avec les éventuels effects. Sur le circuit, il se trouve en amont de l'étage de puissance Dynavalve™ et est donc indépendant du réglage du potentiamètre MASTER.
Remarque: cette sortie ne rend pas le son de l'étage de puissance Dynavalve™. C'est pourquoi elle est exactement appropriée pour régler d'autres étages de puissance ou un deuxième ampli.
5.3 Di-Out:
Le Direct Out prend directement le signal au haut-parleur et envoie donc le signal d'ampli dans sa totalite, symétrique, sans bourdonnement et à la fréquence corrigée vers la table de mixage. Il est independant du potentiamètre Master et transfère également les interférences entre le haut-parleur et l'étage de puissance, interférences qui caractérissent le son type lampes Dynavalve™.
Remarque: l'utilisation du DI OUT peut, dans les cas extrêmes, entrainer des Feedback, lorsque le haut-parleur de l'ampli se déplace sous l'effet de la pression sonore de l'installation de concert (voir le chapitre Dépistage des pannes).
5.4 Tuner:
Cette sortie sert à la connexion d'un synthonisateur. En outre, elle peut également être utilisée comme sortie supplémentaire afin d'interceptor le signal en avant du préampli.
Astuce: pour un réglage silencieux, tournier le potentiametre MASTER jusqu'à 0 ou court-circuiter la prise RETURN du FX LOOP via une fausse fiche. Étant donné que dans ce cas aucune unité d'effets n'est mise en boucle, il est possible de placer l'ampli en mode silencieux en activer le FX-LOOP ou même via le pédalier.
5.5 Headphones:
Jack pour le branchement d'un casque d'écoute. Dés que le jack est connecté, la sortie haut-parleurs du Quantum™ est coupé.
5.6 Footswitch:
Cette prise permet de connecter le pédalier optionnel à 2 niveaux (Hughes & Kettner FS-2), lequel permet d'activer FX LOOP et PUNCH.
5.7 Speaker Out
SPEAKER OUT A
Il s'agit d'une douille de raccordement en série pour haut-parleur(s). Elle active en série le(s) haut-parleur(s) interne(s) avec le(s) haut-parleur(s) supplémentaire(s). Étant donné que la résistance s'ajoute à la résistance interne de 4 ohms (8 ohms sur le QC 310), il est également possible de connecter des haut-parleurs avec une résistance plus faible. Une augmentation de la résistance provoque certes une diminution de la puissance de l'étage de puissance, mais l'augmentation du nombre de haut-parleurs permet une augmentation considérable du volume total (tout en réserve�l l'etage de puissance).
SPEAKER OUT B
Au contraire de la sortie OUT A, cette douille de raccordement désactive lc(s) haut-parleur(s) interne(s) lors de la connexion de haut-parleur(s) supplémentaire(s). Cette sortie bénéficia donc de la puissance totale de 400 watts pour 4 ohms (250 watts pour 8 ohms sur le QC 310). Il est ainsi possible de connecter sur cette sortie des haut-parleurs de minimum 4 ohms (8 ohms sur le QC 310).
5.8 Configuration et câblage standard
6. ENTRETIEN ET
MAINTENANCE
Les amplis Quantum ne nécessitant aucun entretien. Toutefois, nous vous recommendons de suivre certaines règes de base, qui augmenteront considérablement la longévite de votre ampli :
- Assurez-vous toujours que tous les apparciels périphériques soient en bon état technique!
- Assurez-vous que la circulation d'air est correcte autour des fentes d'aération de votre ampli.
-
Evitez absolument les chocs importants, l'exposition à une chauteur elevée, la déténstration de poussière etURTout, l'humidité.
-
Avant de connecter des appareils périphériques, vérifie bien leurs caractéristiques techniques. De même, ne branchez jamais de sorties à niveau trop élevé (par exemple, des étages de puissance) sur votre ampli.
- Contrôlez toujours la tension du secteur avant de brancher l'appareil. En cas de doute, n'hésitez pas à faire appel au technicien de scene, au concierge ou à un technicien qualifié.
- Ne « bricolez » jamais une réparation! Mème pour le remplacement de fusibles internes, il est préféable de faire appel à un technician qualifié.
- Le nettoyage de la surface de la caisse ou des surfaces metalliques s'effectuera au moins avec un chiffon secouple. N'utiliser enaucun cas de l'alcool ou d'autres dissolvants!
7. DEPISTAGE DES PANNES
Il est impossible demettre l'ampli sous tension
- Il n'y a pas de tension secteur. Assurez-vous que le cable secteur est correctement branché!
- Le faisible de secteur est defecctueux. Remplacez-le par un faisible de meme valeur. S'il saute a nouveau, contactez vous le vendeur de voe rque Quantum.
L'ampli est raccordé correctement, mais aucun son n'est audible :
- Les potentiometres GAIN ou MASTER ne sont pas enclenchés. Activez-les en les tournant.
- Une unité d'effets mise en boucle n'est pas activée ou n'est pas raccordée correctement. Vérifie la boucle d'effets.
- Un casque d'écoute est branché, de telle sorte que le haut-parleur est coupé. Débranchez la prise du haut-parleur pour que le haut-parleur interne soit réactivé.
L'utilisation de la prise LINE OUT provoque un bourdonnement.
- Un champ électrique ou magnétique alternatif interféré dans votre circuit. Utilisez un cable de toute valeur qualité, et déplacez votre circuit de façon à minimiser l'interférence. Si cette intervention ne suffit pas, nous recommendons l'utilisation d'un boîtier DI OUT, TUNER OUT ou de direct (DI).
- Une boucle de bourdonnement se produit par la prise de terre des différents apparciels connectés. Ne coupez jamais l'interrupteur de sécurité des apparciels! Faites fonctionner les deux apparciels sur un répartiteur commun! S'il n'est pas possible d'éliminer le bourdonnement de cette façon, il faut rerouter la connexion au travers d'un boîtier de direct.
Lors de la connexion d'une table de mixage sur LINE OUT, le signal sur l'installation est complètement distordu.
- L'entrée de la table de mixage n'est pas commutée sur le niveau Line. Commutez l'entrée de la table de mixage sur le niveau Line. Si cette opération s'avere impossible, branchez soit une entrée asymétrique (Line) sur la table de mixage ou utilisez un cable de raccordement avec diviseur de tension symétrique intégré (disponible dans les commercés spécialisés ou auprès de sociétés d'entretien d'installations de concert).
Lors de l'utilisation de la prise DI OUT, un Feedback apparait
- Dans les cas extrêmes, l'utilisation du DI OUT peut provoquer des Feedbacks si le haut-parleur de l'ampli se déplace sous l'effect de la pression sonore de l'installation de concert. Étant donné que le haut-parleur intervient sur l'étage de puissance, cela pourrait se traduire par un signal parasite au DI OUT. Solution : modifier la position de l'ampli ou revenez au LINE OUT.
L'ampli est trop faible.
- Un apparéil fonctionnant dans la boucle d'effets provoque des pertes d'intensité. La boucle d'effets doit être régée sur le milieu de son potentiamètre Input/Output.
8. CHARACTERISTIQUES TECHNIQUES
| QC 310 | QC 412 | QC 415 | QC 421 | |
| Préampli | ||||
| Entrée | ACTIVE | · | · | · |
| Entrée | PASSIVE | · | · | · |
| Potentiomètre | GAIN | · | · | · |
| Tube Touch Circuit™ | · | · | · | · |
| Interrupteur | PUNCH | · | · | · |
| Égaliseur 4 filtres PureParallel™ | · | · | · | · |
| Potentiomètre | TUBE | GROWL | · | · |
Connexions
| Casque d'écoute | • | • | • | • | |
| FX-LOOP | • | • | • | • | |
| LINE OUT | • | • | • | • | |
| XLR symétrique DI Out | • • • | ||||
| Pédalier Punch/FX-Loop | • | • | • | • | |
| SPEAKER OUT en série | • | • • | |||
| SPEAKER OUT en parallèle | • • • | ||||
Étage de puissance
| Technologie | Dynavalve™ | ● | ● | ● | ● |
| Potentiomètre | MASTER | ● | ● | ● | ● |
| Puisance continue RMS | 250 watts | 400 watts | 400 watts | 400 watts |
Fusibles de type IEC127
| Fusible de secteur pour 100/117 V | 2,5 A | 4 A | 4 A | 4 A |
| Fusible de secteur pour 220-240 V | 1,5 A | 2 A | 2 A | 2 A |
| Préampli +/- 15 V (2x) | T500 mA | T500 mA | T500 mA | T500 mA |
| Préampli + 290 V (1x) | T50 mA | T50 mA | T50 mA | T50 mA |
| Poweramp +/- 40 V (2x) | T3,15 A | T5 A | T5 A | T5 A |
| Puisance absorbée maxi. | 335 VA | 506 VA | 506 VA | 506 VA |
Haut-parleur
| Haut-parleur à double cône au néodyme | ● | - | - | ● |
| Haut-parleur DuraDome™ au néodyme | - | ● | ● | - |
Caisse
| Caisse | Tuned | ResonanceTM | ● | ● | ● | |
| Construction légère en okoumé | • | • | • | |||
| Poinnées en acier intégrées | 2 | 2 | 2 | 2 | ||
| Dimensions (Lxlp) en cm | 50 x 50,5 x 35 | 55 x 55 x 35 | 60 x 62 x 40 | 60 x 62 x 40 | ||
| Poids | 17,5kg | 19,5kg | 24kg | 29kg | ||

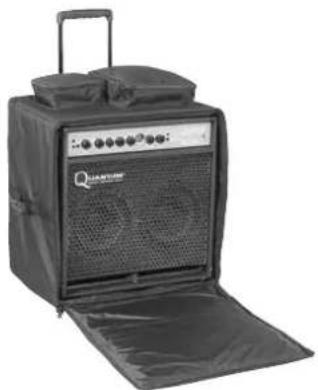

Gigbag
Les sacs Cordura rembours avec roulettes et poignee amovible sont disponibles pour tous les combos QuantumTM.
9. ANNEXE
9.1 Les haut-parleurs HF améliorés au néodyme
Les amplis Quantum™ contiennent exclusivement des haut-parleurs avec aimants au néodyme. Cette technologie permet une nette réduction du poids, tandis que le champ magnétique plus concentré améliore simultanément les caractéristiques d'impulsion. Le haut-parleur réagit avec davantage de rapidité et de précision, et soutient ainsi la sensation de jeu, au même titre que l'impression de volume sonore. Nos développements ont particulièrement veillé à la restitution homogène du spectre dessons harmoniques. D'habitude, les pavillons d'aigus émettent dans un cône étroit dont le coupleur rend les déphasages incétibles. C'est pourquoi, pour l'utilisation dans la gamme Quantum™, nous avons développé des haut-parleurs avec systèmes HF intégrés. Les haut-parcles 10^ utilisent en outre des membranes paralleles (Dual Cone), tandis que les haut-parleurs 12^ et 15^ utilisent une toute nouvelle technologie. Un cônc en aluminium tourné (DuraDome™) transfère ainsi les haute fréquences de la bobine mobile. Ces deux technologies permettent d'obtenir une caractéristique large du spectre des aigus, caractéristique qui s'accorde harmonieusement avec la restitution des graves et des mediums de la membrane principale.
Notre longue experience dans le domaine du réglage et de la conception de caisses de haut-parleurs a permis aux développpeurs du Quantum™ d'utiliser les résonances de façon ciblée, comme pour les instruments acoustiques. L'agencement étudié avec subtilité des surfaces de la caisse et de l'entretoisement ainsi que la robustesse du contreplaque d'okoumé à 6 couches (environ deux fois moins lourd que les essences classiques) permettent à cet égard une puissant projection des graves ainsi que des résonances finement régles dans les mediums. Étant donné que ces résonances font l'objet d'un rayonnement homogène sur toute la surface de la caisse, les graves sont nettement perceptibles sur toute la scene.
