Per la prima volta abbiamo unico in un amplificatore basso due caratteristiche finora incompatibili: il potente punch e l'utilizzo facile di un amplificatore a valvole con la flessibilità e la precisione di un moderno amplificatore a transistore. Unendo la potenza micidiale di un bolide e il peso di un ampli per inizianti abbiamo dato vita alla nuova era del bassismo - la realizzazione dei sogni di anni bassista "on tour"!

Il nostro segre? Sviluppando gli amplificatori combo della series Quantum™, i nostri tecnici hanno ripensato e ridisecnato agli componente. Il suono della sezione di preamplificazione, l'azione dell'equalizzatore, le specificazioni della finale di potenza, le caratteristiche risonanti del cabinet, la selezione degli altoparlanti sono risultati delle nostre metricolose indagini. Le caratteristiche sonori e il sensationale rapporto peso/potenza acustica dell' amplificatore sono il risultato di un mazzo di rivoluzionarie technologie per cui abbiamoosto domande di brevetto. Quindi abbiamo decisi di accompagnare il combo Quantum™ con qualcosa di più del solito manuale. Non solo vi vogliamo far sapere come il Quantum™ migliorara il suono del vostro strumento maanche perché lo fa.

Viauguriamo molto divertimento e successo col vosto nuovo combo QuantumTM!

INDICE

1.Precamp 30
1.1 Tube-Touch-CircuitTM 30
1.2 Collegamenti: ACTIVE e PASSIVE 30
1.3 Utilizzo: GAIN 30

1. Equalizzatore 30

2.1 La Tecnologia PureParallelTM 30
2.2 Utilizzo: PUNCH, LOW MID, HIGH MID, HF-CHARACTER 30

1. Tube Growl 31

3.1 Saturazione valvolare e compressione 31
3.2 Utilizzo: TUBE GROWL 31

4.Poweramp 32

4.1 La technologia DynavalveTM 32
4.3 Utilizzo: MASTER 32

1. Altri collegamenti 33

5.1 FX-LOOP 33
5.2 LINE OUT 33
5.3 DI-OUT 33
5.4 TUNER 33
5.5 HEADPHONES 33
5.6 FOOTSWITCH 33
5.7 SPEAKER OUT 33
5.8 Configurazione standard / Collegamento dei cavi 33
6. Assistenza e manutenzione preventiva 34
7. Ricerca e soluzione di eventuali problemi 34
8.CaratteristicheTecniche 35
9. Appendice 36
9.1Gli altoparlanti Enhanced HF Neodym 36
9.2 II cabinet Tuned ResonanceTM 36
10. Settings esemplari 45

I. LA SEZIONE DI PREAMPLIFIZAZIONE

1.1 Tube-Touch-CircuitTM

Gli ingressi degli amplificatori dellaserie Quantum _TM^S si basano su un circuito

estremamente insensible alle sovramodulazioni -il Tube-Touch CircuitTM- che provvede a garantirvi un feeling naturale e diretto quando state suonando il vostro strumento. Un indesiderato clipping disarmonicoiene praticamente escluso. La sezione di preamplificazione gioca un importante ruolo nel concetto completo di un amplificatore basso. Come interfaccia situato fra l'insieme di

bassista e strumento e la sofisticata elettronica di potenza, influisce decisivamente sul feeling, sulla risposta e sullo spectro sonoro del vosto strumento.

1.1 Collegamenti:

Active:

Presa per collegare bassi con elettronica attiva. Passive:

Presa per collegare bassi con elettronica passiva

1.3 Utilizzo:

Gain:

Il controlledo GAIN non solo serve a regolare il livello di ingresso dell'amplificatore Quantum^TM ma regolaanche il caratterc valvolare della sezione di preamplificazione.

2. EQUALIZZATORE

2.1 La Tecnologia PureParallelTM

La Tecnologia PureParallel™ si basa su un concetto di circuitto finora riservato esclusivamente per l'equipment high-end adoperato dagli studi di registrazione professionali. Di solito, i vari filtri vengono cablate in modo seriale e il segnale passa ogni sezione di filtrlo l'une più o la altra. Un circuitto concepito in quello modo perché è risultare in un considerevole deteriorimento della qualità del segnale. In contrasto ai soliti EQ, i filtri del Quantum™ sono cablate in modo parallelo e il segnale viene simultaneamente distribuito su tutte le quattro bande. Inoltre, il segnale originale disaccoppia passivement è segnali trattati senza essere alterato. Quindi il segnale originale attraversa l'EQ sulla interruzioni! Le bande cablate in modo parallelo filtrono sostanto le frequenze da trattare e poi vengono aggianiute al segnale originale. Cosi si riesce ad ottener e un segnale trattato in modo estremamente efficace sulla dovre fare concessions alla fidclità del suono. Lo sviluppo delle curve della banda per bassi è acuti si distinguie daQLI presente negli equalizzatori seriali. In addizione all'aumento o alla riduzione, il segnaleiene trattatoanche nella direzione opposa. Una caratteristica tipica dei leggendarietequalizzatori Pultec. Grazie a但这a caratteristica si riesce ad ottener potenti e calorose frequenzeassezza dover temere un poco definite suo "ovattoso", accompagnati da brillanti e trasparenti acuti che non si dimostrano per niente pungenti o invadenti. Un'altra particolarità di questo circuito è l'addattamento automatico del fattore Q (Qualità del filtrlo, determina la "larghezza in frequenza" del trattamento); aumento sono eseguita a banda larga, riduzioni a banda stretta. Queste caratteristiche riducono in modo drasticico indesiderate influenze del filtrlo e rendono quello EQ quadruplo l'idiale attrezzo per trattare intuitivamente e effettamente il suono del vostro basso.

L'illustrazione dimostra la complessa catena del segnale in un EQ parallelo in confronto alla simplice catena di un circuito serialle. Ben visibili la disposizione parallela delle bande e il disaccopianto passivo del segnale originale.

2.2 Utilizzo:

Punch:

Il tasto PUNCH attivato emula una passiva sezione EQ valvolare. Lo sviluppo della curva è simile a quello presente nel caso di un amplificatore valvolare regolato per ottenere un sound pulito (p.e. Slap). Contrariamente ai soliti modi di pre-filtrazione, dove il Mid-Cut provoca perdite nel volume, la risposta in frequenza dell funzione PUNCH è sintonizzata appositamente per evitare percettibili modificazioni del livello del segnale.

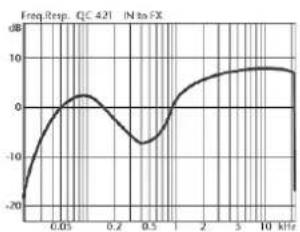

L'illustrazione migliorura una curva di pre-filtrazione a PUNCH attivato

L'illustrazione molto le curve con augmento (curva superiore) e riduzione (curva inferiore) del BASS EQ

Bass:

Un aumento accentua la banda di frequenza fra 40 e 120 Hz intorno alla frequenza centrale di 75 Hz. Nello stesso tempo vengono ridotte le frequenze medie fra 300 e 500 Hz. Questo mette in avancsca lo spettro delle frequenze basse e sub-bassezza che si notino modificazioni drastice del livello del segnale. Aumenti in quello settore si fanno noti sopratutto quando si tratta di suonare insieme alla bass-drum. Nel mix viene aggiunto un bel po' di potenza al sound della vostra bandenza togliere nullaagli altri strumenti. Una riduzione sposta la frequenza di limite inferiore più in alto, dando allo speaker più aria per respirare. (p.e. con un boost dei Low Mids)

Low Mid:

L'augimento viene eseguito a banda larga intorno alla frequenza centrale di 400Hz (fino a +12 dB). Questo rende il basso molto presente e potente. Anche a livelli di setting molto alto, il circuito parallelo aiuta ad evitare quel tipico suono "nasale" causato dagli EQ seriali. Riducendo leggermente le Frequenze basse, riuscirete a create il leggendario sound di Jaco. La curva della riduzione è molto ripida, simile a quella di un filtrlo Notch e può raggiungere i -25 dB. Riducendo in modo adeguato potete creare potenti suoni "HiFi".

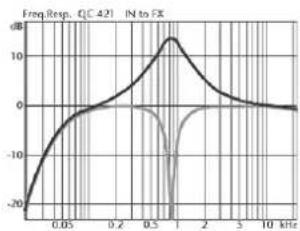

L'illustrazione molto una curva con aumento (curva superiore) e riduzione (curva inferiore) del LOW MID EQ

L'illustrazione molto una curva con augmento (curva superiore) e riduzione (curva inferiore) del HIGH MID EQ

High Mid:

Anche qui l'augimento viene eseguito a banda larga, la riduzione a banda stretta. Nei modelli muniti di altoparlanti a 10^ , l'augimento viene eseguito intorno alla frequenza centrale di 850Hz . Nei modelli 1× 12^ e 1× 15^ la frequenza centrale da trattare corrisponde a 1,2kHz .

HF-Character:

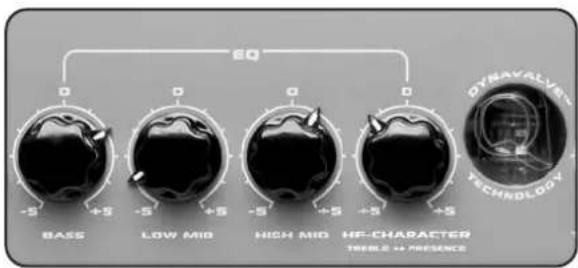

Il controllo HF-CHARACTER ha due caratteristiche分开. Girato alla posizione media sono allor, emula le caratteristiche di un controllo Presence di una finale di potenza valvolare. PRESENCE genera acuti molto fini e soffici sopprimendo allo stesso tempo acuti "duri" provenienti da inferiori bande di frequenza. Le caratteristiche sonori in questo caso risultano simili a quella di un Tweeter "soft". PRESENCE risulta molto effettivo quando si tratta di regolare lo spettro degli acuti di un basso attivo. Se"Ince usate un basso passivo (o strumenti con corde vecchie e strausate), I'effetto del controllo cui dimostrarsi peu percipibile, perché in quosto caso la quota delle frequenze acute nel segnale orginale dello strumento risulta già minore. Girato alla posizione media nel senso antiorario, il controllo funziona come un controllo TREBLE

che influisce sullo spettro degli acuti inferiori. Contrariamente a PRESENCE, TREBLE crea un suono più "tenso" comme lo siete abituati da un combobassi perché corno HF. Lo trattamento delle frequenze in quello caso comprende una riduzione delle frequenze acuti superiori. Se attivate il tasto PUNCH, l'effetto del controlo HFCHARACTER diventa molto più evidente.

L'illustrazione molto la curva per PRESENCE (curva superiore) e TREBLE (curva inferiore) nell due posizioni estremi del controllo HF-CLARAKTER.

3. TUBE GROWL

3.1 Saturazione valvolare e compressione

Il controlled TUBE GROWL non solo aziona una simplice distorsione ma un complesso circuito che regola i peak proprio come un amplificatore a valvole. L'energia di picco degli impulsi non viene cancellata ma trasformata in toni armonici. Simile al comportamento delle corde di una chitarra, non solo si sentono la prima armonica maanche le rispettive frequenze armoniche;QLa della mezza corda, del terzo della corda, del quarto, ecc. Le caratteristiche sonori dipendono in gran parte alla relazione dei volumi delle frequenze armoniche. Soltanto una relazione equilibrata crea caratteristiche sonori piacevoli alle nostre orecchie.

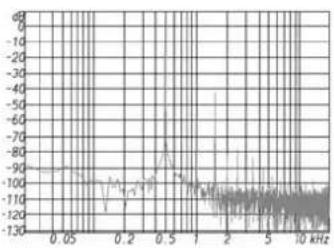

L'illustrazione migliorare l'armonioso spettro delle frequenze armoniche generato in relazione alla prima armonica di 500Hz.

In combinazione con un compressore intelligente che rende maneggiabile il comportamento di saturazione valvolare, non si fanno presenti esagerate distorsioni. Il vostro tocco rimane definito sulla causare spiacevoli impulsi di volume. Addioagli Attack che vanno di traverso, all'indesiderato "effetto-pompa" o all'udibile comportamento di un basso "regolato". Benvenuti nella nuova era del bassismo: sustain infinito per un vero divertimento di suonare.

3.2 Utilizzo:

Tube Growl:

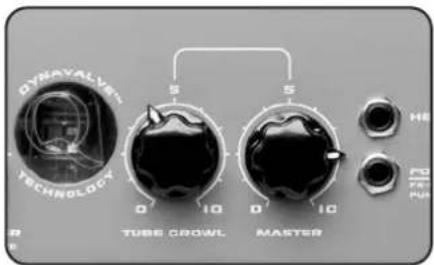

Con il controlledo Tube Growl, il QuantumTM vi offre un feature ideale per poter sintonizzare metricolosamene il segnale aggungendo naturali effetti di compressione e di valvola al mix del segnale. Con una sola mossa potete controllare Threshold, Ratio, Make-Up Gain, Attack/Release di un compressore e il comportamento di saturazione di una valvola.

4 POWERAMP

4.1 La technologia DynavalveTM

Ogni strumentalista esperto sa benissimo che 100 Watt „valvolari" producono volumi molto più elevati che 100 Watt „a transistore". Questo è dovuto alle complesse caratteristiche dinamiche di una finale di potenza valvolare che aggiungono al segnale frequenze armoniche addizzionali. Di conseguenza, il suono diventa più conciso, più esplioso e più voluminoso. Quindi l'individuale sensazione di volume non si basa soltanto sulla simplice potenza fiscale di riproduzione maanche sul percipito "continuto" del segnale. Queste piacevoli caratteristiche musicali delle finali di potenza valvolari perché portano con se nelle gravi svantaggi. Il tipo di costruzione li fa divertare più pesanti, più costosi e meno resistenti degli amplificatori a semiconduattro. La soluzione ideale sarebbe una finale di potenza a transistore con le dinamiche caratteristiche sonori di una finale di potenza valvolare – proprio a questo ci pensa la TECHNOologia Dynavalve™.

Questa technologia è il risultato di anni di ricerca sui processi responsabili per le caratteristiche tonali delle finali di potenza valvolari. Il circuito Dynavalve™ non „colorisce" semplicitamente il suono di una finale di potenza a transistore ma la „forza" letteralmente a comportarsi come una finale di potenza valvolare. In confronto a comuni apparentchi a transistore ugualmente potenti, la finale di potenza Dynavalve™ regala al suono delle caratteristiche particolari che lo rendono più presente e più potente. Anche i patiti degli amplificatori valvolari saranno più che soddisfatti!

4.2 Utilizzo:

Master:

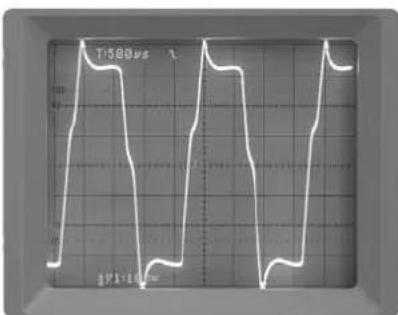

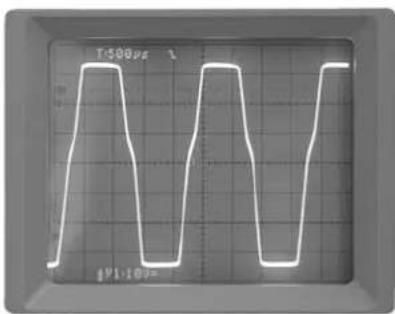

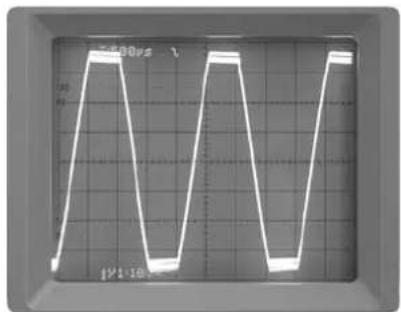

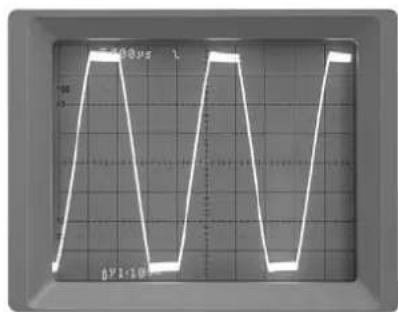

il controlo MASTER regola il livello di volume totale dell'amplificatore. Non solo funzione per regolare il volume maanche per metricolosamente sintonizzare variazioni fra suoni puliti e distorti in interazione col controlo GAIN.

Finale di potenza a transistore non collegata al altoparlante

Finale di potenza DynavalveTM o valvolare non collegata al atoparlante

Finale di potenza a transistore collegata al alteparlante

Finale di potenza DynavalveTM o valvolare collegata al alteparlante

5. ULTERIORI COLLEGAMENTI

5.1 Fx Loop

Il loop-effetti è cablato in modo serialle, collegando i processori di segnale in series al segnale. Nella catena del segnale, il loop effetti si trovato il controllo TUBE GROWL e prima dell'uscita LINE OUT. Quindi il segnale trattato dai processori di segnale arrivavaanche all'uscita LINE OUT. Visto che il segnale passa il processore in modo serialle, la quota di effetto viene regolata usando gli apposti controli del processore di segnale. Potete attivare il loop-effettitramite un interruptore a pedale (Hughes & Kettner FS 2).

Send:

Collegate esta presa all'ingresso del vostro processore di segnale.

Return:

Collegate esta presa all'uscita del vostro processore di segnale.

5.2 Line Out:

All'uscita assimmetrica LINE OUT arrivava il segnale proveniente da sezione di preamplificazione, dopo essere trattato da eventuali processori di segnale. Nella catena del segnale, questa uscita si trova prima della finale di potenza Dynavalve™, quando la posizione del controllo MASTER è irrelevant.

Note: A questa uscita non arrivata il suono creato dal circuito Dynavalve™. Quindi si addatta idealmente per collegare altri finali di potenza oppure un altro amplificatore.

5.3 Di-Out:

Il Direct Out riprende il segnale dall'altoparlante e serve per mandare il completo segnale amplificato al mixer, in modo simmetrico, alla presentare ronzii e con le prescelte correzioni di frequenza. Il DI dipende dal controllo Master e trasmette anche le tipiche interazioni fra altoparlanti e finale di potenza responsabili per il suono valvolare DynavalveTM.

Note: In alcuni casi eccezionali, l'utilizzo del DI OUT può create indesiderati feedback se gli altoparlanti dell'amplificatore vengono mossi dalla pressione sonora di un sistema PA. (vedereanche il capitolo soluzione di eventuali problemi.)

5.4 Tuner:

Uscita per collegare un Tuner (accordatore elettronico). Inoltre potete usarlaanchecomeuscitaalternativeper riprendere il segnale prima che arriviti alla sezione di preamplificazione.

Consiglio: Per poter accordare il vostro strumento perché farvi sentire, regolate il volume MASTER su zero oppure mettete in certo circuito il RETURN del FX LOOP con un Jack "cieco". Visto che in quello caso non viene utilizzato un processore di segnale, potete renderereuto il vostro amplificatore attivando FX LOOPtramite un interruttore a pedale.

5.5 Headphones:

Presa cuffia. Se avete collegato una cuffia a questa uscita, viene disattivata l'uscita per altoparanti del QuantumTM.

5.6 Footswitch

Presa per collegare l'interruttore a pedale a due funzioni
Hughes & Kettner FS-2 (in vendita opzionale) che serve ad attivare FX LOOP e PUNCH.

5.7 Speaker Out

SPEAKER OUT A

Presa serialle per collegare addizzionali altoparlanti esterni in series all'altoparlante/agli altoparlanti interni. Visto che in quello caso la resistenza totale risulta dall'addizione della resistenza dell'altoparlante addizionale e la resistenza interna di 4 Ohm (8 Ohm nel modello QC 310), potete tranquilamente collegareanche altoparlanti a bassa resistenza. Un tale aumento della resistenza totale riduce la potenza della sezione finale ma grazie all'ingrandimento della superficie degli altoparlanti il volume totale risulta più elevato除去 strapazzare troppo la finale di potenza.

SPEAKER OUT B

Contrariamente all'uscita OUT A, un collegamento di altoparlanti a esta presa disattiva l'altoparlante/gli altorparlanti interni. Quindi a esta uscita arrivata la potenza totale di 400 Watt su 4 Ohm (250 Watt su 8 Ohm nel modello QC 310.) Non collegate altoparlanti a resistenza minore di 4 Ohm (8 Ohm nel modello QC 310) a esta uscita!

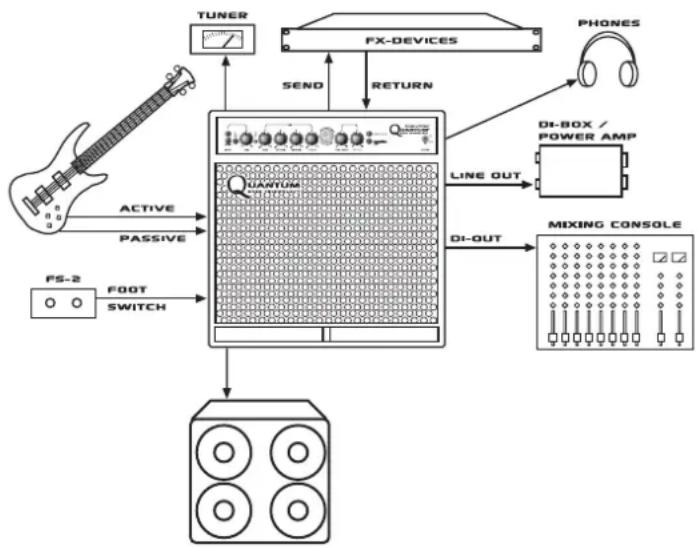

5.8 CONFIGURAZIONE STANDARD / COLLEGAMENTO DEI CAVI

6. ASSISTENZA E MANUTENZIONE PREVENTIVA

Gli amplificatori della serie Quantum™ non richiedono alcun tipo di manutenzione. Tuttavia, ci sono alcune precauzioni da prendere per assicurare una lunga vita al vostro amplificatore:

• Assicuratevi che tutte le unità esterne, i cavi e i cavi di alimentazione siano in ottimo stato!
• Assicuratevi che la ventilazione dell'amplificatore non venga ostruita da nessun oggetto. Un corretto raffreddamento dell'amplificatore gli prolunghera la vita.

• Evitate che lo strumento subisca shock meccanici o che venga esposto adccessivo calore, polvere o umidità.

• Quando collegate delle unità cesterne, fate sempre attenzione alle loro specifiche tecniche. Non collegate mai delle unità con livelli di uscita di segnale troppo elevati (come altri amplificatori) all'ingresso dell'amplificatore.

• Assicuratevi che la tensione elettrica dell'amplificatore corrisponda a quella della rete a cui vi state collegando. Nel caso foste in dubbio chiedete informazioni al technique del suono o al custode del locale in cui volete suonare.
• Evitate in agli caso di riparare lo strumento da soli! Fate in modo che sia un technician di assistenza qualificato a sostituire ancche i fusibili interni del vosto amplificatore.
• Potete pulire la superficie e le parti metalliche con uno straccio morbido e asciutto. Mai utilizzato alcool o altri solventi per pulire il vosto amplificatore!

7. RICERCA E SOLUZIONE DI

EVENTUALI PROBLEMI

L'amplificatore non si accende:

• All'amplificatore non arrivava corrente. Controllate il cavo di alimentazione e verificate che sua collegato correttamente.
• Il fusibile principale è difettioso. Fatelo sostituré con un altro a valore identico. Se anche quest'altro si brucia, consultate il vostro rivenditore Hughes & Kettner.

L'amplificatore è collegato correttamente ma non si sente nulla:

• I controli GAIN o MASTER sono girati su livello zero. Girate i controlli ad un valore più alto.
• Un processore di segnale collegato al loop-effetti è spento o cablato in modo sbagliato. Controllate il loop-effetti e i cavi.
• Una cuffia è collegata all'apposita presa disattivando l'altoparlante. Togliete il jack della cuffia per attivare l'altoparlante interno.

Quando vieneutilizzata,la presa LINE OUT causa del rumore di fondo:

• Un Campo elettrico o magnetico che influisce sul cavo ne è la causa. Utilizzate cavi di alta qualità e provate a posare i cavi in vari modi alternativi per ridurre le interferenze al minimo. Se tutto non migliorara la situazione, utilizzate il DI OUT, il TUNER OUT oppure un DI Box.
• Le messe a terra delle unità esterne collegate creano un loop di terra che causa ronzii indesiderati. Mai staccare la messa a terra delle unità collegate per nessun motivo! Collegate gli appearecchi alla stessa ciabatta! Se questo non serve ad eliminare il rumore, dovre assicurarvi che il collegamento sia separato galvanicamente facendo passare il segnale atraverso un DI-Box.

Collegando un mixer alla presa LINE OUT, il segnale del sistema PArisulta completeness distorto:

• L'ingresso del mixer non è sintonizzato al livello Line. Sintonizzate l'ingresso del mixer al livello Line. Se questo risulta impossibile, usate un' ingresso (Line) assimmetrico del mixer oppure usate un cavo con integrato divisore di tensione simmetriico (disponibile nel commercio elettronico oppure nelle aziende specializzate nel settore PA.)

Quando vieneutilizzata,la presa DI OUTcausa un feedback:

• In alcuni casi eccezionali, l'utilizzo del DI OUT vuo create indesiderati feedback se gli altoparlanti dell'amplificatore vengono mossi dalla pressione sonora di un sistema PA. Visto che l'altoparlante influsce sulla finale di potenza, al DI OUT si potrebbe presentare un segnale parasità. La soluzione: Cambiate la posizione dell'amplificatore oppure usate l'uscita LINE OUT.
  Il volume dell'amplificatore pare troppo sommesso:
• Un apparecchio collegato al loop-effetti causa perdite di livello. Sintonizzate il processore di segnale usando gli appositi controlli Input/Output.

Fusibili tipo IEC127

Fusibile principale per 100/117 V	2,5 A	4 A	4 A	4 A
Fusibile principale per 220-240 V	1,5 A	2 A	2 A	2 A
Preamp +/- 15 V (2x)	T500 mA	T500 mA	T500 mA	T500 mA
Preamp +/-290 V (1x)	T50 mA	T50 mA	T50 mA	T50 mA
Poweramp +/- 40 V (2x)	T3,15 A	T5 A	T5 A	T5 A
Massimo assorbimento di potenza	335 VA	506 VA	506 VA	506 VA

Altoparlanti

Dual Cone Neodym Speaker	●	-	-	●
DuraDome™ Neodym Speaker	-	●●	-

Cabinet

Tuned	ResonanceTM Cabinet		●	●	●
Costruzione	leggera	okume		●	●
Manichi integrati in acciaio		2	2	2	2
Dimensioni (Ixaxp) in cm		50 x 50,5 x 35	55 x 55 x 35	60 x 62 x 40	60 x 62 x 40
Peso		17,5kg/38,5lbs	19,5kg/43lbs	24kg/53lbs	29kg/64lbs

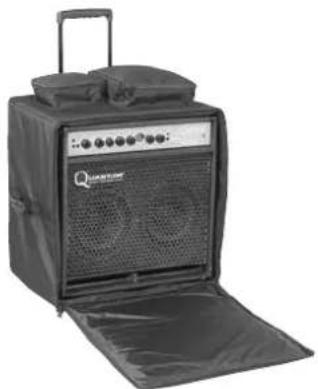

Gigbag

Per agli modello combo della series Quantum™ sono disponibili imbottiti Gigbag in Cordura® con rotelle e manico estrabile.

9. APPENDICE

9.1 Gli altoparlanti enhanced HF Neodym

Gli amplificatori della serie Quantum™ sono esclusivamente muniti di altoparlanti con magneti in neodimio. Questo non solo riduce evidentemente il peso ma il Campo magnetico più forte e concentrato miglioraraanche la rispostaagli impulsi.L'altoparlante reagisce più svelto, più preciso migliorando il feeling e l'individuale sensazione di volume.I nostri tecnici hanno soprattutto badato ad una equilibrata ed omogenea riproduzione dell'importante spettro delle armoniche.Le solite trombe acustiche progettono gli acuti in uno stretto cono tridimensionale e il filtrlo divisore genera inevitabili spostamenti di fase.Per I'utilizzo nei modelli della series Quantum invece sono stati sviluppati altoparlanti consystema HF integrato. Gli altoparlanti 10'' utilizzato apposite membrani parallele (DualCone) e una TECHNOologia complemente nuova viene applicata nei modelli 12'' c 15'' .Un cono in aluminio tornito (DuraDome™) trasmette lo spettro delle frequenze alte provenienti alla bobina mobile.Grazie a queste technologie,le caratteristiche sonori dello spettro delle armoniche si uniscono alle frequenze basse e medie trasmesse dal diaframma del altoparlante in un omogeneo ed ampio campo sonoro.

Sviluppando il Quantum™, i nostri tecnici hanno usufruito degli anni di esperienza nel Campo di sintonizzazione e costruzione dei cabinet per utilizzato le risonanze in modo funzionale, come avviene nella costruzione degli strumenti acustici. La metricolosa disposizione delle superfici e delle traverse di rinsforzo e il compensato a sei strati Okume (un legno che pesa appena la meta dei soliti legni utilizzati) permettono una potente proiezione dei bassi e una trasmissione accurata delle fini risonanze nel settore delle frequenze medie. Il fatto che queste risonanze vengono trasmesse in modo omogeneo alla superficie completa del cabinet rende il basso ben localizzabile su tutto il palcoscenico.

UANTUM

BASS TECHNOLOGY
