QT-600 - Amplificateur audio HUGHES & KETTNER - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type d'amplificateur	Amplificateur à lampes
Puissance de sortie	600 Watts
Impédance	4, 8 et 16 Ohms
Canaux	Mono
Connectivité	Entrées jack et XLR
Dimensions	Standard (non spécifié)
Poids	Standard (non spécifié)
Utilisation recommandée	Concerts, répétitions, enregistrement studio
Maintenance	Vérifier régulièrement les lampes et les connexions
Sécurité	Utiliser avec une protection contre les surcharges
Informations générales	Conçu pour les musiciens professionnels et les amateurs éclairés

FOIRE AUX QUESTIONS - QT-600 HUGHES & KETTNER

Comment puis-je allumer le HUGHES & KETTNER QT-600 ?

Assurez-vous que l'appareil est branché à une source d'alimentation et appuyez sur le bouton d'alimentation situé à l'arrière de l'appareil.

Que faire si le son est faible ou absent ?

Vérifiez le niveau de volume sur l'appareil ainsi que sur votre instrument. Assurez-vous également que les câbles sont correctement connectés et en bon état.

Comment régler les paramètres d'égalisation ?

Utilisez les boutons d'égalisation sur le panneau avant pour ajuster les fréquences basses, moyennes et hautes selon vos préférences.

Mon appareil fait des bruits de fond, que dois-je faire ?

Vérifiez si les câbles sont correctement blindés et éloignés des sources d'interférences électromagnétiques. Vous pouvez également essayer de réinitialiser l'appareil.

Comment mettre à jour le firmware du HUGHES & KETTNER QT-600 ?

Visitez le site web de HUGHES & KETTNER pour télécharger la dernière version du firmware et suivez les instructions fournies pour la mise à jour.

Est-ce que le HUGHES & KETTNER QT-600 est compatible avec des pédales d'effet ?

Oui, le HUGHES & KETTNER QT-600 est compatible avec des pédales d'effet. Connectez-les via les entrées et sorties appropriées.

Comment puis-je nettoyer mon HUGHES & KETTNER QT-600 ?

Utilisez un chiffon doux et sec pour essuyer la surface de l'appareil. Évitez d'utiliser des produits chimiques agressifs ou des solvants.

Quel est le poids du HUGHES & KETTNER QT-600 ?

Le HUGHES & KETTNER QT-600 pèse environ 6 kg.

Y a-t-il une garantie pour le HUGHES & KETTNER QT-600 ?

Oui, le HUGHES & KETTNER QT-600 est généralement couvert par une garantie limitée de 2 ans. Vérifiez les conditions spécifiques auprès de votre revendeur.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est disponible en téléchargement sur le site officiel de HUGHES & KETTNER dans la section support.

Que faire si mon HUGHES & KETTNER QT-600 ne s'allume pas ?

Vérifiez d'abord la prise de courant et le câble d'alimentation. Si le problème persiste, il pourrait nécessiter une réparation professionnelle.

MODE D'EMPLOI QT-600 HUGHES & KETTNER

• L'appareil a été conçu par Hughes & Kettner selon la norme IEC 60055 et a quitté l'entreprise dans un état irréprochable. Afin de conserver cet état et d'assurer un fonctionnement sans danger de l'appareil nous conseillons à l'utilisateur la lecture des indications de sécurité contenues dans le mode d'emploi. L'appareil est conforme à la classification I (mise à terre de protection).
• SURETE, FIABILITE ET EFFICACITE DE L'APPAREIL NE SONT GARANTIS PAR HUGHES & KETTNER QUE SI:
• Montage, extension, nouveau réglage, modification ou réparation sont effectués par Hughes & Kettner ou par toute personne autorisée par Hughes & Kettner.
• L'installation électrique de la pièce concernée correspond aux normes IEC (ANSI).
• L'utilisation de l'appareil suit le mode d'emploi.

AVERTISSEMENT:

• A moins que cela ne soit manuellement possible, tout enlèvement ou ouverture du boîtier peut entrainer la mise au jour de pieces sous tension.
• Si l'ouverture de l'appareil est nécessaire, celui-ci doit être coupé de chaque source de courant. Ceci est à prendre en considération avant tout ajustement, entretien, réparation ou changement de pieces.
• Ajustement, entretien ou réparation sur l'appareil ouvert et sous tension ne peuvent être effectués que par un spécialiste autorisé par le fabricant (selon VBG4). Le spécialiste étant conscient des dangers liés à ce genre de réparation.
• Les sorties de baffles qui portent le signe IEC 417/5036 (fig. 1, voir en bas) peuvent être sous tension dangereuse. Avant de brancher l'appareil utiliser uniquement le câble de raccordement conseillé par le fabricant pour raccorder les baffles.
• Toutes les prises des câbles de raccordement doivent être, si possible, vissées ou verrouillées sur le boîtier.
• Utilisez subsidiairement uniquement des fusibles de type et de puissance de courant nominale donnés.
• L'utilisation de fusibles rafistolés ou court-circuites est inadmissible - seulement: IEC127 (5x 20 mm).
• Ne jamais interrompre la connexion du circuit protecteur.
• Il est conseillé de ne pas toucher aux surfaces pourvues du signe „HOT“ (fig. 2, voir en bas), aux parois arrières ou caches munis de fentes d'ération, éléments d'aération et leurs caches ainsi qu'aux tubes et leurs caches. Ces éléments pouvant atteindre des températures élevées pendant l'utilisation de l'appareil.
• Les Niveaux de puissance élevés peuvent entrainer des lésions auditives durables. Evitez donc la proximité de haut-parleurs utilisés à haute puissance. Lors de haute puissance continue utilisez une protection auditive.

BRANCHEMENT SUR LE SECTEUR:

• L'appareil est conçu pour une utilisation continue.
- La tension de fonctionnement doit concorder avec la tension secteur locale.
- Attention: L'interrupteur de secteur de l'appareil doit être sur la position OFF, lorsque le câble de réseau est raccordé.
- Le raccordement au réseau électrique s'effectue avec l'adaptateur ou le cordon d'alimentation livré avec l'appareil.
- Adaptateur: Un câble de raccordement abimé ne peut être remplacé. L'adaptateur est inutilisable.
- Evitez un raccordement au réseau par des boîtes de distribution surchargées.
- La prise de courant doit être placée à proximité de l'appareil et facile à atteindre.

LIEU D'INSTALLATION:

• L'appareil doit être placé sur une surface de travail propre et horizontale.
• L'appareil en marche ne doit en aucun cas subir des vibrations.
• Evitez dans la mesure du possible poussière et humidité.
• L'appareil ne doit pas être placé à proximité d'eau, de baignoire, lavabo, évier, pièce d'eau, piscine ou dans une pièce humide. Ne placez aucun vase, verre, bouteille ou tout objet rempli de liquide sur l'appareil.
  • L'appareil doit être suffisamment aéré.
• Ne jamais recouvrir les ouvertures d'aération. L'appareil doit être placé à 20 cm du mur au minimum. L'appareil peut être monté dans un Rack si une ventilation suffisante est possible et si les conseils de montage du fabricant sont suivis.
• Evitez les rayons de soleil et la proximité de radiateurs, chauffages etc.
• Une condensation d'eau peut se former dans l'appareil si celui-ci est transporté brusquement d'un endroit froid à un endroit chaud. Ceci est particulièrement important pour des appareils à tubes. Avant de brancher l'appareil attendre qu'il ait la température ambiante.
• Accessoires: L'appareil ne doit être placé sur un charlot, support, trépled, bâti ou table instable. Une chute de l'appareil peut entrainer aussi bien des dommages corporels que techniques. Utilisez l'appareil uniquement avec un charlot, Rack, support, trépled ou bâti conseillé par le fabricant ou vendu en combinaison avec l'appareil. Les indications du fabricant pour l'installation de l'appareil sont à suivre, et les accessoires d'installation conseillés par le fabricant sont à utiliser. Un ensemble support et appareil doit être déplacé avec précaution. Des mouvements brusques et des revêtements de sol irreguliers peuvent entrainer la chute de l'ensemble.
• Equipements supplémentaires: Ne jamais utiliser un équipement supplémentaire n'ayant pas été conseillé par le fabricant, ceci pouvant entrainer des accidents.
• Afin de protéger l'appareil pendant un orage ou s'il ne doit pas être utilisé pendant un certain temps, il est conseillé d'enlever la prise au secteur. Ceci évite des dommages dûs à la foudre ou à des coups de tension dans le réseau à courant alternatif.

IMPORTANTI AVVERTIMENTI DI SICUREZZA!

L'énergie d'une impulsion basse fréquence ressentie par le corps, la respiration chaude d'un étage de puissance de tube, la précision sonore d'un appareil de studio high-end, en un mot : le son parfait et la sensation de la perfection de jeu qui constituent l'échelle pour les Quantum™ Bass Amps. La combinaison unique en son genre de technologies classiques et innovantes crée une nouvelle classe d'amplification des basses et met à disposition au "Working Bass Player" exigeant de la musicalité, de la souveraineté et de la transportabilité d'une ampleur jusqu'à présent inimaginable.

Nous vous souhaitons entière satisfaction et énormément de plaisir avec votre Quantum™ QT600!

3.1 Saturation des tubes et compression 24

3.2 Tube Growl 24

3.3 Fat 24

1. Poweramp 24

4.1 La technologie Dynavalve™ 24

4.2 Master 25

4.3 Impedance Slector 25

1. Autres connexions et éléments de commande ..... 25

5.1 Fx Loop 25

5.2 Line Out 25

5.3 Di Out 25

5.4 Tuner 25

5.5 Headphones 25

5.6 Footswitch 26

5.7 Speaker Out 26

1. Standard Setup / câblage 26

2. Maintenance et entretien 26

3. Dépannage 27

4. Caractéristiques techniques ..... 27

Annexe : Quantum™ PRO Speaker-Cabinets ..... 28

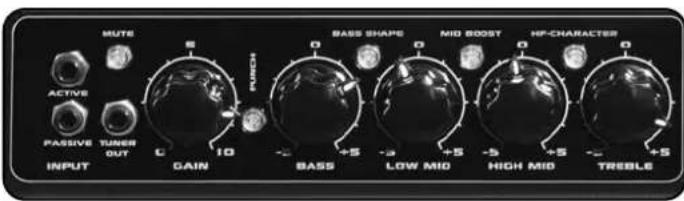

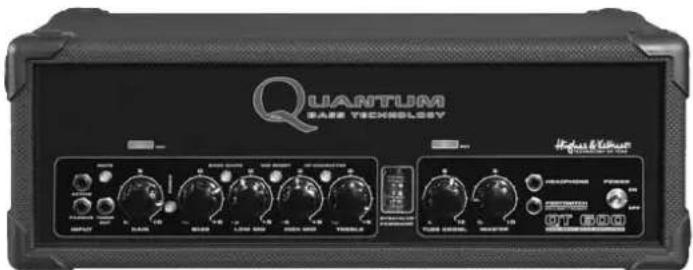

I. LE PREAMPLIFICATEUR

MUTE S ACTIVE PASSIVE TUNER OUT C 10 FUNCH BASS SHAPE NIO BOOST HF-CHARACTER +5 -5 +5 -5 +5 TRESBLE GAIN BASS LOW MID HIGH MID +5

1.1 Tube-Touch-Circuit™

Dans le cadre du concept global du QT600, le préamplificateur joue un rôle central : en tant qu'interface entre le bassiste et son instrument et l'électronique de puissance, il détermine de manière décisive la sensation du jeu et la largeur de bande sonore. Les entrées du Quantum™ QT600 sont basées sur la technique du Tube-Touch-Circuit™, un circuit résistant aux surmodulations qui est le garant d'une sensation de jeu directe. Un clipping disharmonieux est exclu.

1.2 Connexions :

Active

Connecteur femelle pour la connexion de basses à l'électronique active. (Niveau de sortie élevé, faible impédance)

Passive

Connecteur femelle pour la connexion de basses à l'électronique passive. (Faible niveau de sortie, impédance élevée)

1.3 Gain

Le potentiomètre GAIN ajuste le niveau d'entrée. Il ne s'agit cependant pas seulement d'un potentiomètre de niveau mais il assure, associé au potentiomètre maître, des nuances étendues entre les sons nets et les sons à distorsions.

1.4 Hot

L'affichage HOT vous fournit des informations quant à l'importance du niveau d'entrée. Ce faisant, il ne s'agit pas là d'un auxiliaire de réglage classique. L"oeil magique" dévoile plutôt le niveau auquel le préamplificateur est exploité.

1.5 Mute

MUTE rend muettes la sortie d'enceintes ainsi que la sortie DI-Out, LINE-Out et la sortie casque (écouteur). La sortie TUNER-Out demeure active.

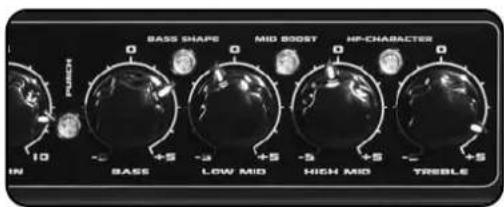

2. EGALISEUR

FUNCH IN BASS SHAPE MID BOOST HP-CHARACTER +5 -3 +5 -5 +5 -3 +5 +5 BASE LOW MID HIGH MID TREBLE

2.1 La technologie PureParallel

Le PureParallel-EQ est basé sur un concept de circuit qui prend modèle sur l'équipement de studio High-End. Ce faisant, le signal est réparti simultanément sur toutes les bandes EQ au lieu de passer successivement sur les bandes. Le signal original est coentraîné passivement et évite pratiquement toute l'électronique. Les bandes qui y sont disposées parallèlement filtrent uniquement les fréquence à traiter et sont de nouveau mélangées au signal original.

Grâce à la caractéristique Tchebycheff du filtre des basses et des aigus, on obtient ainsi un signal traité de manière extrêmement efficace : les fréquences voisines d'une plage sélectionnée sont traitées en contre-sens, c'est-à-dire qu'en présence de surélévations, les fréquences voisines s'affaissent, en cas d'affaissements, elles se trouvent surélevées. Ceci assure un traitement nettement audible, sans grandes différences de niveau.

Une autre particularité est l'adaptation automatique du facteur Q des deux filtres-cloche LOW-MID et HIGH MID. Le filtrage a un comportement à large bande en cas d'élévations et à bande étroite en cas d'affaissements.

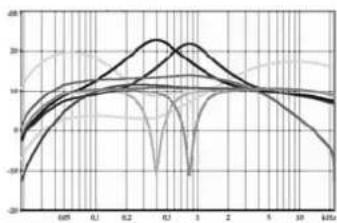

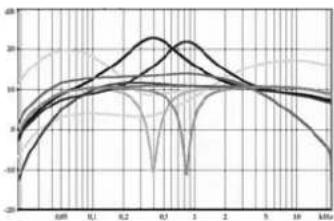

L'illustration montre les courbes de toutes les bandes EQ et des filtres commutables.

En résumé, ces particularités font de cet EQ un outil sonore à commande intuitive orienté basses permettant des créations et des corrections sonores avec un seul potentiomètre. Un tournemain suffit pour obtenir des résultats d'une extrême intensité musicale qui ont un son "sain" quel que soit le réglage.

L'illustration dévoile l'allure complexe du signal d'un EQ parallèle comparé à l'allure simple d'un circuit sériel. On distingue nettement la disposition parallèle des bandes ainsi que la conduite passive du signal original

2.2 Punch

En activant le commutateur PUNCH, il y a activation d'un filtre en amont de l'EQ dont l'allure de la courbe est pratiquement identique à celle d'un amplificateur à tubes réglé pour des sons nets : le son devient plus imposant et plus entraînant. La réponse harmonique du filtre PUNCH est réglée de manière à ce qu'aucune modification du niveau total soit perceptible.

L'illustration montre la courbe du préfiltrage à commulateur PUNCH activé

2.3 BASS

Une élévation souligne la gamme de fréquence entre 40 et 200 Hz pour une fréquence des centers de 60 Hz. Simultanément, ceci donne lieu à un léger affaissement des centers entre 300 et 600 Hz. De ce fait, la part de basses profondes est mise en scène. Un affaisse- ment supprime la basse profonde, décale la fréquence limite inférieure vers le haut et élève les fréquences aux alentours de 100 Hz. L'énergie totale de la gamme des basses est conservée, même en cas d'affaissements.

L'illustration montre les courbes en cas d'élévation (courbe supérieure) et d'affaisse-ment (courbe inférieure) du BASS-EQs

2.4 Bass Shape

En activant le commutateur BASS SHAPE, un filtre Low Cut est activé dans la bande des basses aux alentours de 80 Hz avec une pente de signal de 12 dB. Les signaux "subbass" à forte consommation d'énergie sont filtrés, l'amplificateur et l'enceinte disposent de davantage d'air pour respirer. Une élévation entre 80 Hz et 160 Hz déplace une part de l'énergie dans l'octave supérieur. Ceci a un effet positif, surtout en cas de situations scéniques problématiques, en liaison avec le bassdrum.

L'illustration montre la courbe du filtrage à BASS SHAPE activée

2.5 Low Mid

Une élévation a lieu à large bande de la fréquence de center aux alentours de 400 Hz. Ainsi, la basse devient extrêmement présente et riche en pression. Les affaissements filtrent les fréquences aux alentours de 400 Hz à bande étroite.

L'illustration montre les courbes en cas d'élévation (courbe supérieure) et d'affaissement (courbe inférieure) du LOW MID-EQs

2.6 Mid Boost

A l'activation du commutateur MID BOOST, les fréquences sont élevées à large bande aux alentours de 220 Hz. Ce préfiltrage se prête excellemment bien à des sons de soul classiques.

L'illustration montre la courbe du filtrage à MID-BOOST activé

2.7 High Mid

Comme pour le LOW MID, l'élévation a lieu à large bande, un affaissement à bande étroite. La fréquence des centers est de 800 Hz. Cette gamme de fréquence fixe la "part de bois" du signal, en cas d'élévations, on obtient une présence agréable "boisée".

L'illustration montre les courbes en cas d'élévation (courbe supérieure) et d'affaisse-ment (courbe inférieure) du HIGH MID-EQs

2.8 Treble

Le potentiomètre TREBLE (aigus) a deux fonctions. A commutateur HF CHARACTER désactivé, il règle tel un potentiomètre d'aigus classique et produit un son plutôt "filaire". Ce faisant, le caractère du traitement des fréquences se trouve amplifié par affaissement des fréquences de dessus. A commutateur HF CHARACTER enfoncé, il fonctionne tel le potentiomètre de présence d'un étage de puissance de tube et produit des aigus extrêmement fins et doux. Ce faisant, il supprime simultanément les sons "durs" du domaine fréquentiel situé en dessous. En cas d'utilisation de le commutateur PUNCH, l'effet du potentiomètre TREBLE est nettement augmenté.

L'illustration montre les courbes en cas d'élévation (courbe supérieure) et d'affaisse-ment (courbe inférieure) du TREBLE-EQs

2.9 HF Character

En activant le commutateur HF CHARACTER, un filtre est mis en circuit en amont de l'EQ dont la courbe a une allure pratiquement identique à celle d'un tweeter d'aigus "soft". Le filtre agit particulièrement bien sur la restitution des aigus de basses actives. Pour les basses passives (ou instruments avec cordes usagées), l'effet peut être perçu comme étant minime car, dans ce cas, l'instrument délivre moins de signaux haute fréquence.

L'illustration montre la courbe du préfiltrage à commutateur HF CHARACTER activé

Nota :

Tous les haut-parleurs des enceintes spéciales Quantum™ PRO comprennent en plus des systèmes de transfert HF : le design Dual Conc (10") ou DuraDome™ (15") assure une gamme des aigus homogène et à large dissipation, sans les problèmes de focalisation

et de phase qui apparaissent communément chez les enceintes à pavillon.

3. TUBE GROWL

3.1 Saturation des tubes et compression

Tube Growl signifie un circuit complexe qui règle les peaks (pointes) tel un préamplificateur à tubes : l'énergie des pointes d'impulsion n'est pas perdue mais se trouve transformée en aigus. Ce faisant, comparé à une corde, ce n'est pas seulement la fréquence de base qui se tonalise mais également ses aigus harmoniques : la fréquence de la demi-corde, du tiers de corde, du quart de corde, etc.

Ce qui est décisif pour le caractère sonore, c'est le rapport de volume sonore des aigus. Ce n'est qu'après avoir obtenu le mixage correct qu'un caractère sonore chaud et plein de pression est obtenu.

Un compresseur intelligent contrôle le comportement de saturation et inhibe les distorsions exagérées. Les touchers des cordes conservent leur présence et il n'y a pas d'avalements d'attaques, pas de pompage, pas de comportement de régulation audible.

Au lieu de cela, on obtient un sustain chantant ainsi qu'un son plein de pression qui se joue agréablement.

L'illustration montre le spectre d'aigus harmonique généré d'une fréquence fondamentale de 500 Hz.

3.2 Tube Growl

Le potentiomètre TUBE GROWL mélangé aux effets de tubes et de compression naturels finement syntonisés est une caractéristique qui est particulièrement appréciée dans la pratique : il contrôle en un "tournemain" les fonctions suivantes : Treshold, Ratio, Make-Up Gain, Attack/Release d'un compresseur ainsi que le comportement de saturation d'un tube.

3.3 FAT

L'affichage FAT vous procure des informations relatives au degré de saturation des tubes. Plus la lumière de l"oeil magique" est claire et plus l'effet du circuit TUBE GROWL est important.

4. POWERAMP

4.1 La technologie Dynavalve™

La technologie Dynavalve™ est une nouvelle technologie brevetée. Comme pour un circuit à tubes classique, les tubes Phase Splitter et la contre-réaction des speakers travaillent ensemble de sorte que les Power-Transistors sont "forcés" de se comporter tels des tubes à étages de puissance. La puissance sonore, le spectre des aigus, même l'adaptation de l'impédance aux haut-parleurs fonctionnent exactement comme pour un étage de puissance de tubes. Résultat : davantage de son, davantage de pression, davantage d'impact !

Etage de puissance à transistors sans haut-parleurs raccordés

0.00 24V-10

Etage de puissance à transistors avec haut-parleur raccordé

Etage de puissance à tubes sans haul-parleurs raccordés

T-SB08g 25V/124nm

Etage de puissance à tubes avec haut-parleur raccordé

Etage de puissance Dynavalve™ sans haut-parleurs raccordés

Etage de puissance Dynavalve™ avec haut-parleur raccordé

4.2 Master

Le potentiomètre MASTER fixe le volume sonore total de l'amplificateur. Il ne s'agit cependant pas seulement d'un potentiomètre de niveau sonore mais il assure, associé au potentiomètre GAIN, des nuances largement étendues entre les sons nets et les sons à distorsions.

4.2 Impedance Selector

Au dos du QT600 se trouve un sélecteur d'adaptation du QT600 à l'impédance (charge, résistance, impédance) des haut-parleurs raccordés. Les combinaisons et ajustages suivants sont possibles :

IMP. SELECTOR 8 OHM (16+16 OHM) 5.3 OHM (8+16 OHM) 4 OHM (8+8 OHM / 5.3+16 OHM) 2.8 OHM (8+4 OHM)

Impedance Selector

Pour obtenir la qualité sonore intégrale, il est absolument indispensable qu'une adaptation correcte de l'impédance soit assurée étant donné que sinon, le concept Dynavalve™ ne pourra pas révéler tous ses atouts ! En effet, une impédance pas correctement adaptée donne lieu à une contre-réaction faussée de l'étage de puissance avec le haut-parleur, ce qui se traduit par un son insatisfaisant ou un volume sonore trop faible.

Note :

Normalement, les enceintes de haut-parleurs sont montées en parallèle. Pour calculer la résistance totale (R) de deux enceintes (R1, R2) montées en parallèle, les deux résistances individuelles sont multipliées et leur produit est divisé par le total des résistances individuelles. La formule suivante est valable :

$$ \mathrm{R} = (\mathrm{R} 1 \times \mathrm{R} 2) / (\mathrm{R} 1 + \mathrm{R} 2) $$

Exemple avec une enceinte de haut-parleurs de 8 Ohms et de 16 Ohms :

$$ \mathrm{R} = (8 \times 1 6) / (8 + 1 6) $$

Le parcours de bouclage pour les effets est en exécution sérielle, dans la chaîne des signaux, il se trouve en aval du potentiomètre TUBE GROWL et en amont de la LINE OUT. Etant donné que le signal passe sérielement au travers de l'appareil à effets, la part d'effet s'ajuste sur l'appareil à effets proprement dit. Le parcours des effets est activable/désactivable par commutateur au pied (p. ex. Hughes & Kettner® FS 2).

FX SEND RETURN Fx Loop

Send

Reliez cette sortie à l'entrée de votre appareil à effets.

Return

Reliez la sortie de votre appareil à effets à cette entrée.

5.2 Line Out

La sortie LINE OUT asymétrique restitue le signal de préamplificateur, y compris les effets. Elle se trouve, du point de vue de la technique de montage, en amont de l'étage de puissance Dynavalve™ et est par conséquent indépendante du réglage du potentiomètre MASTER.

Note :

Cette sortie ne restitue pas le son de l'étage de puissance Dynavalve™. C'est pourquoi il est idéal pour piloter un autre étage de puissance.

5.3 DI OUT

Cette sortie symétrique sert à raccorder le QT600 à une table de mixage ou à une stagebox. Pour satisfaire aux exigences

des utilisations professionnelles sur scène, il existe deux modes de fonctionnement :

Pre-EQ

En position PRE, la sortie numérique DI-OUT saisit le signal directement en aval du préampli pour pouvoir régler le son pour la scène et le volume sonore indépendamment de la table de mixage/PA.

Post-EQ

En position POST, la sortie DI-OUT saisit le signal "sur le speaker" et envoie par conséquent le signal d'ampli intégral, y compris les effets et l'EQ à la table de mixage. Il est alors dépendant du potentiomètre MASTER et transmet également les interactions typiques entre speaker et étage de puissance qui génèrent le son Dynavalve caractéristique.

DI-OUT GROUND LIFT PRE GRND. POST

DI Out

Commutateur Ground

Une activation du commutateur GROUND sépare la masse du signal DI-OUT de la masse de l'appareil (Groundlift). De cette manière, des ronflements susceptibles d'apparaître peuvent être supprimés.

5.4 Tuner

Cette sortie sert à raccorder un tuner. Elle est toujours active. Pour la rendre muette, vous devez appuyer sur le commutateur MUTE.

5.5 Headphones

Connecteur femelle pour connecter un écouteur. Si le connecteur femelle est occupé, la sortie de haut-parleur du QT600 est désactivée.

5.6 Footswitch

Connecteur femelle pour le raccordement du commutateur au pied optionnel (Hughes & Kettner ^® FS-2) avec lequelFX LOOP et PUNCH peuvent être commutées.

5.7 Speaker Out

Connecteur femelle Speakon pour la connexion de haut-parleurs. Veillez à ce que le câble soit correctement connecté (1++, 1---) et à ce que l'adaptation d'impédance du QT600 au haut-parleur raccordé (chapitre 4.2 IMPEDANCE SELECTOR) soit correcte.

L'amplificateur ne se laisse pas mettre en marche.

• Vérifiez si les liaisons électriques sont correctement connectées.
• Vérifiez le fusible secteur. S'il est défectueux, laissez remplacer le fusible secteur défectueux par un neuf de valeur appropriée. Si la défectuosité se répète, il est indispensable que vous contactiez votre spécialiste Quantum ^TM .

L'amplificateur est correctement câblé mais aucun son n'est audible.

• Vérifiez la position du commutateur MUTE

• Vérifiez la position du potentiomètre GAIN et MASTER
• Vérifiez le parcours des effets. Un appareil à effets pas mis en circuit ou pas correctement câblé est susceptible d'interrompre le signal.
• Vérifiez la sortie casque (écouteur). Si un écouteur est enfiché, la sortie Speaker est rendue muette.

Bourdonnement lors de l'utilisation de la sortie DI OUT

• La mise à la terre des appareils reliés donne lieu à la formation d'un bouclage de bourdonnements. Ne coupez en aucun cas les conducteurs de mise à la terre des appareils mais commutez le commutateur GROUND sur la position LIFT. Toutefois, si cela ne permet pas d'y remédier, branchez les deux appareils sur un répartiteur secteur commun
• Un champ alternatif électrique / magnétique cause des perturbations sur le câble. Utilisez un câble mieux blindé et tentez de minimiser les perturbations en déplaçant le câble.

Feedback lors de l'utilisation de la sortie DI OUT

- L'utilisation de la DI OUT peut occasionner des feedbacks dans des cas extrêmes lorsque le haut-parleurs d'ampli se trouve mu par la pression acoustique de la PA.

Etant donné que le Speaker agit sur l'étage de puissance, il se peut qu'il soit appliqué en tant que signal parasite sur la sortie DI OUT.

- Solution : modifiez la position de l'ampli ou servez-vous de la LINE OUT.

Signal sur la PA complètement perturbé lors du raccordement d'une table de mixage à la DI OUT.

- L'entrée de la table de mixage n'est pas commutée sur le niveau LINE (LINE LEVEL). Commutez l'entrée de la table de mixage sur le niveau LINE. Si cela n'est pas possible, occupez soit une entrée asymétrique (LINE) sur la table de mixage, soit utilisez un câble de branchement avec répartiteur de tension symétrique intégré (disponible chez les revendeurs spécialisés bien achalandés ou auprès des entreprises SAV de la PA).

Le son de l'ampli semble être trop faible.

- Un appareil exploité dans le parcours des effets occasionne des pertes de niveau. L'appareil à effets doit être mis à niveau à l'aide de son potentiomètre Input/Output.

L'ampli ne délivre pas le son coutumier

- Vérifiez l'adaptation de l'impédance. Les adaptations erronées ont un effet négatif sur les caractéristiques sonores du niveau de puissance Dynavalve.

8. MAINTENANCE

ET ENTRETIEN

Les amplificateurs Quantum™ sont sans entretien. Toutefois, il existe quelques règles fondamentales dont le respect assure une grande longévité de votre ampli :

• Veillez ce que la périphérie d'appareils soit toujours impeccable du point de vue technique !
• Assurez toujours une libre circulation de l'air sur les surfaces de refroidissement de votre ampli.

• Evitez dans tous les cas d'importantes secousses mécaniques, une chaleur extrême ainsi que la pénétration de poussières et d'humidité.

• Respectez strictement les spécifications d'appareils supplémentaires. Ne raccordez jamais des sorties à niveau trop élevé (p. ex. étages de puissance) aux entrées de votre ampli.

• Veuillez toujours vérifier, avant de raccorder votre ampli au secteur, la tension secteur en place. En cas de doute, contactez le technicien de scène ou la personne responsable.
• Veuillez ne jamais tenter de réparations en "do it yourself" ! Même le remplacement de fusibles internes devrait être réalisé par un technicien expérimenté.
• Le nettoyage de la surface du boîtier ou des surfaces en métal ou en Plexiglas devra être réalisé de préférence avec un chiffon sec et doux. N'utilisez en aucun cas de l'alcool ou d'autres solvants !
• Assurez une adaptation correcte de l'impédance. Ne dépassez en aucun cas une impédance maxi de 2,7 Ohms !

9. CARACTERISTIQUES

TECHNIQUES

9.1 Caractéristiques significatives pour la sécurité

Tensions d'entrée secteur :

220 - 230 V

117 V

100 V

Fusibles primaires

accessibles de l'extérieur

220 - 230 V, T3,15 A

117 V, T6,3 A

100 V, T6,3 A

Consommation

Consommation maximale [Watts] : 950 W

Courant d'appel à l'enclenchement

230 V, 90°: A

117 V, 90°: A

100 V 90°: A

Indications de température

Température ambiante de service [°C] : 0° - 70°C

Température de stockage/transport [°C] : -20° - +85°C

9.2 Caractéristiques mécaniques

Dimensions

Dimensions absolues, y compris toutes les saillies l x h x p :

550 mm × 195 mm × 320 mm

Poids

14,5 kg

9.3 Caractéristiques électroniques / acoustiques

Fusibles secondaires

Tension des anodes : 1 x 50 mAT

Alimentation de l'électronique : 2 x 630 mAT

Etage de puissance : 2x 8AT, chacun CEI 5 x 20 mm,

250 V type

Entrées

Actives : jack 6,3 mm mono

Passives : jack 6,3 mm mono

FX Return : jack 6,3 mm mono

Raccordement de

commutateur au pied : jack 6,3 mm stéréo

Sorties

Tuner Out : jack 6,3 mm mono

Headphone out : jack 6,3 mm stéréo

FX Send : jack 6,3 mm mono

Line Out : jack 6,3 mm mono

DI Out : XLR mâle, symétrique

Speaker Out : Speakon

Réponse harmonique

Input to Line Out : 35 Hz - 20 kHz (+0/-3 dB)

ANNEXE : QUANTUM PRO

SPEAKER CABINETS

Une nouvelle génération de "Bass Cabinet" aux propriétés audio de première classe et un poids considérablement réduit. Le coeur des nouvelles enceintes Quantum™ PRO est constitué par les haut-parleurs Neodymium développés en collaboration avec Eminence®. Cette technologie assure une restitution plus rapide, plus précise des impulsions et, par conséquent, une sensation de jeu plus directe et plus contrôlée. Tous les haut-parleurs comprennent en plus des systèmes de transfert HF : le design "Dual Cone" (pour les speakers 10") ou DuraDome™ est le garant d'une gamme des aigus homogène à diffusion étendue, sans les problèmes de focalisation et de phase qui apparaissent communément chez les pavillons.

Un bois stratifié robuste, des grilles en acier massives, des raccordements Speakon ainsi que la finition sans compromis prédestinent les Quantum™™ PRO Cabinets à une exploitation sans problème pour les rudes exigences des tournées.

DESIGNATION	EQUIPEMENT	PUISSANCE	IMPEDANCE	POIDS	LARGEUR	HAUTEUR	PROFONDEUR
Watts Ohms kg cm cm cm
QS 210 PRO 2x10 450 4/16 20,9 67 41,5 40,5
QS 410 PRO	4x10	900	8	32,2	67	60	40,5
QS 610 PRO	6x10	1350	5,3	46,7	67	90,5	41,5
QS 810 PRO	8x10	1800	4	61,8	67	118	41,5
QS 115 PRO	1x15	300	8	22,5	67	60	40,5
QS 2115 PRO	2x10+1x15	750	2,8	33,8	67	75,5	40,5

Q L B

UANTUM™

BASS TECHNOLOGY

BIENVENUTI NELLA NUOVA DIMENSIONE DEL BASSISMO!
