MANUAL DE USUARIO QT-600 HUGHES & KETTNER

¡INDICACIONES DE SEGURIDAD IMPORTANTES!

¡LÉANSE ANTES DE UTILIZAR EL APARATO Y GUARDENSE

PARA SU USO POSTERIOR!

• El aparato ha sido producido por Hughes & Kettner según el IEC 60065 y salió de la fábrica en un estado técnicamente perfecto. Para conservar este estado y asegurar un funcionamiento sin peligros el usuario debe tener en cuenta las indicaciones y advertencias contenidas en las instrucciones de manejo. El aparato corresponde a la clase de protección I (toma de tierra protegida).
• LA SEGURIDAD, LA FIABILIDAD Y EL RENDIMIENTO DEL APARATO SOLO ESTAN GARANTIZADOS POR HUGHES & KETTNER CUANDO:
• el montaje, la ampliación, el reajuste, los cambios o las reparaciones se realicen por Hughes & Kettner o por personas autorizadas para ello;
• la instalación eléctrica del recinto en cuestión corresponda a los requisitos de la determinación del IEC (ANSI);
• el aparato se use de acuerdo con las indicaciones de uso.

ADVERTENCIA:

• Si se destapan protecciones o se retran piezas de la carcasa, exceptuando si se puede hacer manualmente, se pueden dejar piezas al descubierto que sean conductoras de tensión.
• Si es necesario abrir el aparato, éste tiene que estar aislado de todas las fuentes de alimentación. Esto se debe tener en cuenta antes del ajuste, de un entretenimiento, de una reparación y de una sustitución de las piezas.
• Un ajuste, un entretenimiento o una reparación en el aparato oblerto y bajo tensión sólo puede ser llevado a cabo por un especialista autorizado por el productor (según VBG 4) que conozca a fondo los peligros que ello conlleva.
• Las salidas de altavoces que estén provistas de la característica IEC 417/5036 (figura 1, véase abajo) pueden conducir tensiones pellgrosas al contacto. Por ello es indispensable que antes de poner en marcha el aparato; la conexión se haya realizado únicamente con el cable de empalmes recomendado por el productor.
• Las claviljas de contacto al final de los cables conectores tienen que estar atomilladas o enclavadas a la carcasa, en tanto que sea posible.
• Los fusibles de repuesto que se utilicen sólo pueden ser del tipo indicado y tener la intensidad nominal indicada.
• El uso de fusibles reparados o la puesta en cortocircuito del soporte es inadmissible.
• El empalme del conductor de protección no se puede interrumpir en ningún caso.
• Las superficies provistas de la característica "HOT" (figura 2, véase abajo), los paneles de fondo trasero o las protecciones con ranuras de ventilación, los cuerpos de ventilación y sus protecciones, así como las válvulas electrónicas y sus protecciones pueden alcanzar temperaturas muy altas durante el funcionamiento y por ello no se deberían tocar.
• Niveles elevados de la intensidad de sonido pueden causar continuos daños auditivos: por ello debe evitar acercarse demasiado a allavoces que funcionen a altos niveles. En tales casos utilice protecciones auditivas.

ACOMETIDA A LA RED:

• El aparato está proyectado para un funcionamiento continuo.
• La tensión de funcionamiento ajustada tiene que coincidir con la tensión de la red del lugar.
• Advertencia: el interruptor de la red del aparato tiene que estar en la posición OFF cuando se conecte el cable de red.
• La conexión a la red eléctrica se efectuará con la fuente de alimentación o con el cable de red que se entreguen con el aparato.
• Fuente de alimentación: una línea de conexión dañada no se puede sustituir. La fuente de alimentación no puede volver a ponerse en funcionamiento.
• Evite una conexión de la red eléctrica a distribuidores con muchas tomas de corriente.
• El enchufe para el suministro de corriente tiene que estar cerca del aparato y ser de fácil acceso.

SITUACION:

• El aparato debería estar situado en una superficie limpia y totalmente horizontal.
• El aparato no puede estar expuesto a ningún tipo de sacudidas durante su funcionamiento.
• Se deben evitar la humedad y el polvo.
• El aparato no puede ponerse en funcionamiento cerca del agua, la bañera, el lavamanos, la pilla de la cocina, un recinto con tuberías de agua, la piscina o en habitaciones húmedas. Tampoco se pueden poner objetos llenos de líquido - jarones, vasos, botellas, etc. - enclima de él.
• Procure que el aparato tenga suficiente ventilación.
• Las aberturas de ventilación existentes no se deben bloquear ni tapar nunca. El aparato debe estar situado como mínimo a 20 cm de la pared. El aparato sólo se puede montar en un rack, si se ha procurado la suficiente ventilación y se han cumplido las indicaciones de montaje del productor.
• Evite los rayos del sol directos así como la proximidad a radiadores, electro-radiadores o aparatos similares.
• Si el aparato pasa repentinamente de un lugar frío a otro caliente, se puede condensar humedad en su interior. Esto se debe tener en cuenta sobretodo en los aparatos con válvulas electrónicas. Antes de poner en marcha el aparato se debe esperar hasta que éste haya adquirido la temperatura ambiental.
• Accesorios: el aparato no se puede colocar encima de carros, estantes, tripodes, soportes o mesas inestables. Si el aparato se cae puede causar daños personales y se puede estropear. Coloque el aparato sólo en un carro, rack, estante, tripode o soporte recomendado por el productor o que se le haya vendido junto con el aparato. En la instalación se deben seguir las indicaciones del productor así como utilizar los accesorios recomendados por el mismo para colocarlo encima. El conjunto del aparato con el pedestal se debe mover con mucho cuidado. Un paro brusco, la aplicación de una fuerza desmesurada o un suelo irregular puede ocasionar la calda de todo el conjunto.
• Piezas adicionales: no utilice nunca piezas adicionales que no estén recomendadas por el productor, ya que se podrían provocar accidentes.
• Para protejer el aparato de una tormenta o si no se supervisa ni utiliza durante algún tiempo, se debería desconectar la clavija de la red. Así se evitan daños en el aparato a causa de un rayo y golpes de tensión en la red de corriente alterna.

Figura 1 Figura 2

Q L B

UANTUM™

BASS TECHNOLOGY

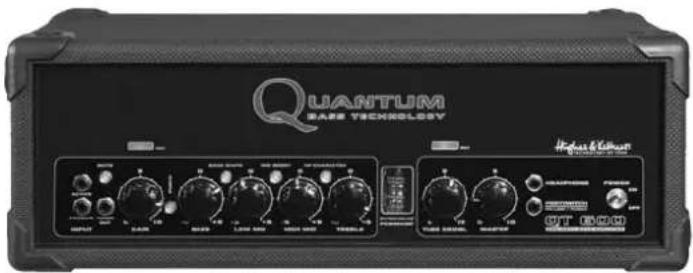

WELCOME TO THE QUANTUM LEAP FOR BASS PLAYERS!

iLE DAMOS LA BIENVENIDA

AL SALTO CUANTICO PARA

LOS BAJISTAS!

La energía físicamente perceptible de un impulso de baja frecuencia, la bocanada caliente de una etapa final de válvulas, la precisión acústica de un aparato de estudio de alta tecnología. En pocas palabras: El sonido y la sensación de interpretación perfectos son la referencia de los amplificadores para bajos Quantum™. La combinación exclusiva de tecnologías clásicas e innovadoras ofrece una nueva clase de amplificación de bajos, que proporciona al "Working Bass Player" exigente musicalidad, autonomía y transportabilidad en una medida inimaginable hasta ahora.

¡Que disfrute y mucho éxito con su combo Quantum™ QT600!

QUANTUM BASE TECHNOLOGY Output & Output OFFICE OUT ECON OFFICE OUT ECON

CONTENIDO

1. Preamp 38

1.1 Tube-Touch-Circuit™

1.2 Active y Passive 38

1.3 Gain 38

1.4 Hot 38

1.5 Mute 38

1. Ecualizador ....38

2.1 La tecnología PureParallel™ 38

2.2 Punch 39

2.3 Bass 39

2.4 Bass Shape 39

2.5 Low Mid 39

2.6 Mid Boost 39

2.7 High Mid 39

2.8 Treble 39

2.9 HF Character 39

1. Tube Growl 40

3.1 Saturación de las válvulas y compresión 40

3.2 Tube Growl 40

3.3 Fat 40

1. Amplificador de potencia ..... 40

4.1 La tecnología DynaValve™ 40

3.2 Tube Growl 41

3.3 Fat 41

1. Otras conexiones y elementos de mando .....41

5.1 Fx Loop 41

5.2 Line Out 41

5.3 Di Out 41

5.4 Tuner 41

5.5 Headphones 41

5.6 Footswitch 42

5.7 Speaker Out 42

1. Setup estándar/cableado 42

2. Mantenimiento y cuidado .....42

3. Trouble Shooting 43

4. Datos técnicos ..... 43

Anexo: Quantum™ PRO Speaker-Cabinets ..... 44

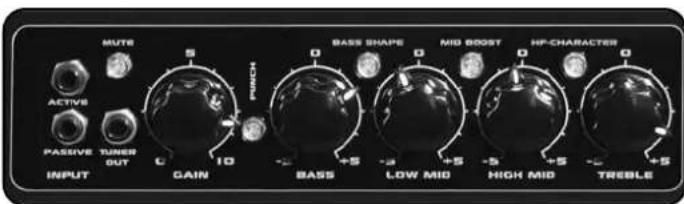

I. EL PREAMPLIFICADOR

MUTE S BASS SHAPE MID BOOST HP-CHARACTER ACTIVE PASSIVE TUNER OUT C 10 S BASS LOW MID S HIGH MID TREBLE INPUT GAIN

1.1 Tube-Touch-Circuit™

En la concepción general del QT600, el preamplificador juega un papel fundamental. Como interface entre el bajista y su instrumento, por un lado, y la electrónica de potencia por el otro, es fundamental para la sensación de interpretación y el ancho de banda sonoro. Las entradas del Quantum™ TM-QT600 se basan en el Tube-Touch-Circuit™, un circuito resistente a la sobremodulación, que garantiza una sensación de interpretación directa. De este modo se excluye casi totalmente un clipping inarmónico.

1.2 Conexiones:

Active

Toma para la conexión de bajos con electrónica activa (Nivel de salida alto, impedancia baja).

Passive

Toma para la conexión de bajos con electrónica pasiva (Nivel de salida bajo, impedancia alta).

1.3 Gain

El regulador de Ganancia determina el nivel de entrada. Pero no se trata sólo de un regulador de nivel, sino que en interacción con el regulador MASTER permite un amplio abanico de matices entre sonidos limpios y distorsionados.

1.4 Hot

La indicación HOT informa sobre el nivel de entrada. Pero no se trata de una ayuda de modulación clásica. El "ojo mágico" indica más bien lo "caliente" que está la preamplificación.

1.5 Mute

MUTE silencia la salida de las cajas, así como las salidas DI, LINE y de auriculares. La salida TUNER sigue activa.

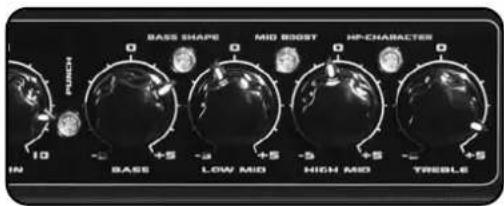

2. ECUALIZADOR

BASS SHAPE MID BOOST HP-CHARACTER IN BASE LOW MID HIGH MID TRESLE +5 +5 +5 +5

2.1 La tecnología PureParallel

El ecualizador PureParallel se basa en un concepto de circuito según el modelo de los equipos de estudio de alta tecnología. Para ello, la señal se distribuye simultáneamente a todas las bandas del ecualizador, en lugar de recorrer las bandas consecutivamente. La señal original se transmite conjuntamente de forma pasiva, elude prácticamente toda la electrónica. Las bandas dispuestas paralelamente para ello, filtran sólo las frecuencias a procesar y se mezclan de nuevo en la señal original.

Gracias a la característica Tchebycheff del filtro de bajos y de agudos, se obtiene una señal procesada extraordinariamente efectiva: las frecuencias adyacentes de un rango seleccionado se procesan en sentido opuesto, por lo tanto, cuando unas aumentan, las frecuencias adyacentes se reducen y a la inversa. De este modo resulta posible un procesamiento claramente audible sin una diferencia de nivel excesiva.

Otra particularidad es la adaptación automática del factor Q de los dos filtros de campana LOW-MID y HIGH MID. El filtrado se comporta al aumentar como banda ancha y al reducir como banda estrecha.

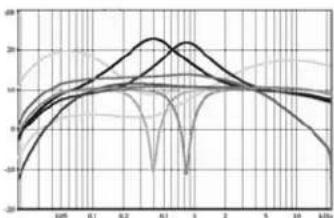

La figura muestra las curvas de todas las bandas de ecualización y de los filtros conectables.

Juntas, estas particularidades convierten el ecualizador en una herramienta de sonido adecuada para los bajos y de manejo intuitivo, con la que son posibles diseños de sonido y correcciones de señal con un único regulador. Casi "en un instante" se obtienen resultados musicales extremos que suenan "sanos" prácticamente con cualquier ajuste.

En la figura se muestra la esmerada curva de señal de un ecualizador paralelo en comparación con la curva simple de una commutación serie. Puede apreciarse claramente la disposición paralela de las bandas, así como la guía pasiva de la señal original

2.2 Punch

Con la activación del interruptor PUNCH se conecta un filtro delante del eucalizador cuya curva transcurre similar a la de un amplificador de válvulas ajustado para Clean Sounds: el sonido es potente y de amplia dispersión. La respuesta de frecuencia del filtro PUNCH está ajustada de forma que no se percibe ninguna modificación del nivel general.

La figura muestra la curva de prefiltrado con el interruptor PUNCH activado

2.3 Bass

Un aumento acentúa la gama de frecuencia entre 40 y 200 Hz con una frecuencia central de 60 Hz. Al mismo tiempo, esto produce una ligera reducción de los medios en la gama entre 300 y 600 Hz. De este modo se pone en escena la fracción de graves. Una reducción suprime los graves, desplaza hacia arriba la frecuencia límite inferior y eleva las frecuencias en 100 Hz. La energía total de la gama de graves se mantiene también en las reducciones.

En la figura se muestran las curvas al aumentar (curva superior) y reducir (curva inferior) del eculizador de GRAVES

2.4 Bass Shape

Cuando se activa el interruptor BASS SHAPE se conecta en la banda de graves un filtro Low Cut a 80 Hz con una pendiente de flanco de 12dB en la banda de graves. Las señales de subgraves que se comen la energía se filtran, el amplificador y la caja reciben más aire para respirar. Una elevación entre 80Hz y 160 Hz desplaza una parte de la energía a la octava inmediata superior. Esto influye positivamente, especialmente en las situaciones problemáticas en el escenario, en interacción con el bassdrum.

La figura muestra la curva de filtrado con BASS SHAPE activado

2.5 Low Mid

Un incremento se realiza en banda ancha con la frecuencia central de 400 Hz. De este modo, el bajo se hace muy presente y potente. Las reducciones filtran las frecuencias en 400 Hz con banda estrecha.

En la figura se muestran las curvas al aumentar (curva superior) y reducir (curva inferior) del ecualizador de LOW MID

2.6 Mid Boost

Al activar el interruptor MID BOOST se incrementan frecuencias en 220 Hz con banda ancha. Este prefiltrado es excelente para los sonidos de soul clásicos.

La figura muestra la curva de filtrado con MID-BOOST activado

2.7 High Mid

Como con LOW MID se efectúa un incremento de banda ancha, una reducción de banda estrecha. La frecuencia central es de 800 Hz. Esta gama de frecuencia determina la "fracción de madera" de la señal, con los incrementos se consigue una agradable presencia de la madera.

En la figura se muestran las curvas al aumentar (curva superior) y reducir (curva inferior) del ecualizador de HIGH MID

2.8 TREBLE

El regulador TREBLE tiene dos funciones. Con el interruptor HF- CHARACTER desactivado, regula como un regulador de agudos clásico y produce un sonido más bien "vigoroso". Con ello se refuerza el carácter del procesamiento de frecuencia, reduciendo las frecuencias superiores. Con el interruptor HF CHARACTER presionado, trabaja como un regulador de presencia de una etapa final de válvulas y produce agudos muy suaves y finos. Con ello, suprime al mismo tiempo los agudos "duros" de la gama de frecuencias inferior. Cuando se utiliza el interruptor PUNCH se aumenta considerablemente el efecto del regulador TREBLE.

En la figura se muestran las curvas al aumentar (curva superior) y reducir (curva inferior) del ecualizador de TREBLE.

2.9 HF CHARACTER

Con la activación del interruptor HF CHARACTER se conecta un filtro delante del ecalizador, cuya curva transcurre similar a la de un tweeter de agudos "suave". El filtro actúa con una eficacia especial sobre la reproducción de agudos de los bajos activos. Con los bajos pasivos (o instrumentos con cuerdas antiguas) puede percibirse el efecto como bajo, ya que en este caso el instrumento suministra menos señales de alta frecuencia.

La figura muestra la curva de prefiltrado con el interruptor HF CHARACTER activado

Nota:

En todos los altavoces de las cajas Quantum™ PRO especiales hay integrados adicionalmente sistemas de transmisión de altas frecuencias: El diseño Dual Cone (10") o DuraDome™ (15") proporciona

una gama de armónicos homogénea, de amplia difusión sin los problemas de concentración y de fases que se producen en las trompas.

3. TUBE GROWL

3.1 Saturación de las válvulas y compresión

Detrás del Tube Growl se oculta un circuito complejo que regula los picos como un preamplificador de válvulas: La energía de los picos de impulsos no se pierde, sino que se convierte en los armónicos. No sólo la frecuencia básica suena comparable a una cuerda, sino también sus armónicos: la frecuencia de la media cuerda, el tercio de cuerda, el cuarto, etc.

Para el carácter del sonido es fundamental la relación del volumen de los armónicos entre sí. La mezcla correcta produce un carácter cálido y potente del sonido.

Un compresor inteligente controla el comportamiento de saturación y evita distorsiones excesivas. Los topes se mantienen presentes, no se engullen los Attacks, no hay bombeo, ningún comportamiento de regulación audible. En su lugar se obtiene un Sustain melódico y un sonido potente, que puede interpretarse de forma muy agradable.

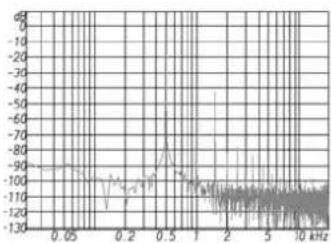

La figura muestra el espectro de armónicos generado de un tono fundamental de 500 Hz.

3.2 Tube Growl

El regulador Tube Growl, con el que se mezclan los efectos de compresión y de las válvulas naturales, finamente ajustados, es una característica especialmente adecuada para la práctica: Con él se controlan manualmente el Treshold, Ratio, Make-Up Gain, Attack/Release de un compresor, así como el comportamiento de saturación de una válvula.

3.3 Fat

La indicación FAT informa sobre el grado de saturación de las válvulas. Cuanto más claro se ilumina el "ojo mágico", más intensamente actúa el circuito TUBE GROWL.

4. AMPLIFICADOR

DE POTENCIA

4.1 La tecnología DynaValve™

Dynavalve Technologie™ es una nueva tecnología patentada. Como en un circuito de válvulas clásico, las válvulas Phase Splitter y la contrarreacción del altavoz colaboran de forma que se "fuerzan" los transistores de potencia a comportarse como válvulas de etapas finales. La dinámica, el espectro de armónicos, la adaptación de la impedancia a los altavoces funcionan igual que con una etapa final de válvulas. El resultado: ¡más sonido, más presión, más capacidad de imposición!

Etapa final de transistor sin altavoz conectado

Etapa final de transitor con altavoz conectado

T1000ms 8914024

Etapa final válvulas de tubo sin allavoz conectado

T-5000Hz 0.12416mm

Etapa final de válvulas de tubo con altavoz conectado

T(500mA) 1V±10µm

Etapa final Dynavalve™ sin altavoz conectado

T0000 2V1/100

Etapa final Dynavalve™ con altavoz conectado

4.2 Master

El regulador MASTER determina el volumen total del amplificador. Pero no sólo es un regulador del volumen, sino que permite matices muy amplios entre sonidos limpios y distorsionados en interacción con el regulador GAIN.

4.2 Impedance Selector

En la parte posterior del QT600 hay un selector para adaptarlo a la impedancia (carga, resistencia, "Ohmios") del altavoz conectado. Son posibles las combinaciones y ajustes siguientes:

IMP. SELECTOR 8 OHM (16+16 OHM) 5.3 OHM (8+16 OHM) 4 OHM (8+8 OHM / 5.3+16 OHM) 2.8 OHM (8+4 OHM)

Impedance Selector

Para lograr la plena calidad del sonido es necesario garantizar una correcta adaptación de la impedancia, si las adaptaciones son incorrectas, no puede implantarse completamente el concepto Dynavalve™. Una impedancia mal adaptada produce una contrarreacción incorrecta de la etapa final con el altavoz, lo que se expresa por medio de un sonido insatisfactorio o un volumen demasiado bajo.

Observación: Normalmente se conectan cajas de altavoces paralelas. Para calcular la resistencia total (R) de dos cajas conectadas paralelas (R1, R2), se multiplican las dos resistencias individuales y su producto se divide por la suma de las resistencias individuales. Se aplica la fórmula siguiente:

$$ \mathrm{R} = (\mathrm{R1} \times \mathrm{R2}) / (\mathrm{R1} + \mathrm{R2}) $$

Ejemplo con una caja de altavoces de 8 Ohmios y una de 16 Ohmios:

$$ \mathrm{R} = (8 \times 1 6) / (8 + 1 6) $$

$$ \mathrm{R} = 1 2 8 / 2 4 $$

$$ \mathrm{R} = 5, 3 3 $$

5. OTRAS CONEXIONES

E INTERRUPTORES

5.1 FX LOOP

La vía de bucle para los efectos está ejecutado en serie, en la cadena de señal se encuentra después del regulador TUBE GROWL y delante de la salida LINE OUT. Dado que la señal atraviesa el aparato de efectos en serie, la parte de efectos se ajusta en el propio aparato de efectos. La vía de efectos puede conmutarse mediante el interruptor de pie (p. ej. Hughes & Kettner ^® FS 2).

FX SEND RETURN Fx Loop

Send

Conecte esta salida a la entrada de su aparato de efectos.

Return

Conecte la salida de su aparato de efectos a esta entrada.

5.2 Line Out

La salida Line asimétrica reproduce la señal de etapa previa incluidos los efectos. Se encuentra antes de la etapa final DynaValve™ y por ello es independiente del ajuste del regulador MASTER.

Observación:

Esta salida no reproduce el sonido de la etapa final DynaValve™. Por ello es ideal para controlarotra etapa final adicional.

5.3 DI Out

Esta salida simétrica sirve para conectar el QT600 a un pupitre de mezcla o a una stagebox. Para satisfacer las exigencias de las aplicaciones profesionales en el escenario hay dos modos de funcionamiento:

Pre-EQ

En la posición PRE, la salida DI-OUT toma la señal directamente después de la etapa previa para poder regular el sonido del escenario y el volumen independientemente del pupitre de mando/PA.

Post-EQ

En la posición POST, la salida DI-OUT toma la señal "en el altavoz", envía la señal del amplificador completa incluidos los efectos y el ecualizador a la mesa de mezclas. Entonces depende del regulador Master y transfiere también las interacciones típicas entre el altavoz y la etapa final, que forman el sonido Dynavalve.

DI-OUT GROUND LIFT PRE GRND. POST

DI Out

Interruptor Ground

Una activación del interruptor GROUND separa la masa de la señal de la salida DI-OUT de la masa del aparato (Groundlift). De este modo pueden suprimirse los eventuales zumbidos perturbadores producidos.

5.4 Tuner

Esta salida sirve para conectar un sintonizador. Está siempre activo. Para silenciar puede pulsarse el interruptor MUTE.

5.5 Headphones

Esta toma sirve para conectar unos auriculares. Si se ocupa la toma, se desconecta la salida del altavoz del QT600.

5.6 Footswitch

En esta toma puede conectarse el interruptor de pie opcional (Hughes & Kettner® FS-2), con el que pueden conmutarse FX LOOP y PUNCH.

5.7 SPEAKER OUT

La toma Speakon sirve para conectar altavoces. Debe comprobarse la conexión correcta del cable (1++=+, 1-=-) así como la adaptación correcta de la impedancia del QT600 a los altavoces conectados (Capítulo 4.2 IMPEDANCE SELECTOR).

El amplificador no puede conectarse.

• Compruebe que estén correctas las conexiones de red.
• Compruebe el fusible de red. Si es defectuoso, haga que sea sustituido por uno nuevo del valor correspondiente. Si el problema persiste, consulte necesariamente a su distribuidor Quantum™.

El amplificador está cableado correctamente, pero no se escucha nada.

• Compruebe la posición del interruptor MUTE

• Compruebe la posición del regulador GAIN y del MASTER

• Compruebe la vía de efectos. Un aparato de efectos no conectado o no cableado correctamente puede interrumpir la señal.

• Compruebe la salida de auriculares. Si hay conectados unos auriculares, la salida de altavoz se silencia.

Cuando se utiliza la salida DI OUT se produce un zumbido

• A través de la puesta a tierra de los aparatos conectados se produce un bucle de zumbido. No interrumpa nunca los conductores de puesta a tierra de los aparatos, sino ponga el interruptor GROUND en la posición LIFT. Si esto no lo soluciona, utilice ambos aparatos a través de un distribuidor de red común
• Un campo eléctrico / magnético alternativo perturba la línea. Utilice un cable mejor apantallado e intente minimizar la perturbación mediante un tendido cuidadoso de la línea.

Cuando se utiliza la salida DI OUT se produce feedback

- Cuando se utiliza la salida DI OUT, en casos extremos pueden producirse feedbacks cuando el interruptor del amplificador se mueve por medio de la presión acústica del PA. Dado que el alta- voz actúa sobre la etapa final, podría aplicarse en la salida DI OUT como señal perturbadora. Solución: Modifique la posición del amplificador o recurra a la salida LINE OUT.

Cuando se conecta una mesa de mezclas a la salida DI OUT, la señal del PA se distorsiona completamente.

- La entrada de la mesa no está conectada al nivel de línea. Conmute la mesa de la entrada al nivel Line. Si no fuera posible, ocupe una entrada (Line) asimétrica en la mesa o use un cable de conexión con divisor de tensión simétrico integrado (puede encontrarse en un comercio especializado bien surtido o en las empresas de servicio de PA).

El amplificador aparece demasiado bajo.

- Un aparato utilizado en la vía de efectos causa pérdidas de nivel. El aparato de efectos debe estabilizarse con el regulador Input/Output.

El amplificador no suena como de costumbre

- Compruebe la adaptación de la impedancia. Las adaptaciones incorrectas tienen una influencia negativa sobre las propiedades del sonido de la etapa final Dynavalve.

8. MANTENIMIENTO

Y CUIDADO

Los amplificadores Quantum™ no necesitan mantenimiento.

Sin embargo, existen algunas reglas básicas que aseguran una larga duración de su amplificador:

• ¡Cuide siempre de que exista una periferia de los aparatos técnicamente correcta!
• Procure siempre que el aire circule libremente en las superficies de refrigeración de su amplificador.
• Evite siempre las sacudidas mecánicas fuertes, el calor extremo y la entrada de polvo y humedad.

• Siga estrictamente las especificaciones de los aparatos complementarios. No conecte nunca salidas con un nivel excesivo (por ejemplo, etapas finales) a las entradas de su amplificador.

• Antes de conectar su amplificador, compruebe siempre que coincida con la tensión de red existente. En caso de duda, póngase en contacto con el técnico de escena, el encargado, etc.

• ¡No intente nunca realizar la reparaciones por sí mismo! Incluso el cambio de los fusibles internos debería realizarlo un técnico experimentado.
• La limpieza de la superficie de la carcasa o de las superficies metálicas y de plexiglás se realiza de la mejor manera con un paño suave y seco. ¡No use nunca alcohol ni ningún otro disolvente!
• Asegure siempre una adaptación correcta de la impedancia. ¡La impedancia no debe ser en ningún caso inferior a 2,7 Ohmios!

9. DATOS TECNICOS

9.1 Datos relevantes para la seguridad

Tensiones de entrada de red:

220 - 230V

117V

100V

Fusibles primarios

accesibles externamente

220 - 230V, T3,15A

117V, T6,3A

100V, T6,3A

Absorción de potencia

Absorción de potencia máx. [W]: 950W

Puesta en circuito

230V, 90°: A

117V, 90°: A

100V, 90°: A

Datos de temperatura

Temperatura ambiente en servicio [°C]: 0° - 70°C

Temperatura en almacenamiento/transporte [°C]: -20° - +85°C

9.2 Datos mecánicos

Dimensiones

Dimensiones absolutas incluidos todos los salientes axAxP:

9.3 Datos electrónicos / acústicos

Fusibles secundarios

Tensión anódica: 1x 50mAT

Alimentación electrónica: 2x 630mAT

Etapa final: 2x 8AT resp. IEC 5x20mm,

tipo 250V

Entradas

Activa: jack 6,3mm mono

Pasiva: jack 6,3mm mono

FX Return: jack 6,3mm mono

Conexión de interruptor de pie: ack 6,3mm estéreo

Salidas

Tuner Out: jack 6,3mm mono

Headphone out: jack 6,3mm estéreo

FX Send: jack 6,3mm mono

Line Out: jack 6,3mm mono

DI Out: XLR macho, simétrico

Respuesta de frecuencia

Input to Line Out: 35Hz - 20kHz (+0/-3dB)

ANEXO: ARMARIOS DE

ALTAVOCES QUANTUM PRO

Una nueva generación de armarios de bajos que combina propiedades de audio de primera clase con un peso drásticamente reducido. El núcleo de las nuevas cajas Quantum™™ PRO son los altavoces Neodymium desarrollados en colaboración con Eminence®. Esta tecnología permite una reproducción de los impulsos más rápida y precisa y con ello una sensación de interpretación más directa y controlada. En todos los altavoces hay integrados sistemas de transmisión de altas frecuencias adicionales: El diseño Dual Cone (en los altavoces de 10") o DuraDome™ proporciona una gama de armónicos homogénea, de amplia difusión sin los problemas de concentración y de fases que se producen en las trompas. Madera en capas resistente, rejilla de acero maciza, conexiones Speakon y la elaboración sin concesiones predestinan los armarios Quantum™™ PRO para el servicio duradero y sin problemas en la dura vida cotidiana durante las giras.

DENOMINACION	EQUIPAMIENTO	POTENCIA	IMPEDANCIA	PESO	ANCHURA	ALTURA	PROFUNDIDAD
Vatios (W) Ohmios kg cm cm cm
QS 210 PRO	2x10	450	4/16	20,9	67	41,5	40,5
QS 410 PRO	4x10	900	8	32,2	67	60	40,5
QS 610 PRO	6x10	1350	5,3	46,7	67	90,5	41,5
QS 810 PRO	8x10	1800	4	61,8	67	118	41,5
QS 115 PRO	1x15	300	8	22,5	67	60	40,5
QS 2115 PRO	2x10+1x15	750	2,8	33,8	67	75,5	40,5
