MANUALE UTENTE QT-600 HUGHES & KETTNER
Leggere attentamente prima dell'uso e conservare per
un utilizzo successivo:
- L'apparecchio è stato costruito dalla Hughes & Kettner secondo la normativa europea IEC 60065 ed ha lasciato il nostro stabilimento in stato Ineccepibile. Per garantire il mantenimento di tale stato e un utilizzo assolutamente privo di rischi l'utente è tenuto ad osservare le indicazioni e gli avvertimenti di sicurezza contenuti nelle istruzioni per l'uso. L'apparecchio rispecchia il livello di sicurezza i (collegato a terra).
- Sicurezza, affidabilità e prestazioni dell'apparecchio vengono garantiti dalla Hughes & Kettner solo ed esclusivamente se:
- Montaggio, ampliamento, rimessa a punto, modifiche e riparazioni vengono eseguite dalla Hughes & Kettner stessa o da personale da essa autorizzato.
- Gli impianti elettrici nei locali prescelti per l'uso dell'apparecchio rispondono alle normative stabilite dall'ANSI.
- L'apparecchio viene utilizzato come indicato nel libretto delle istruzioni per l'uso.
Avvertimenti:
- In caso di apertura di parti di rivestimento o rimozione di parti dell'involucro, a meno che non si tratti di pezzi rimovibili semplicemente a mano, possono venire alla luce parti dell'apparecchio conduttrici di tensione.
- Se l'apertura dell'apparecchio dovesse risultare necessaria è indispensabile staccare precedentemente quest'ultimo da tutte le fonti di tensione. Rispettare tale misura di prevenzione anche prima di un allineamento, di operazioni di manutenzione, della messa in esercizio o della sostituzione di componenti all'interno dell'apparecchio.
- Allineamento, operazioni di manutenzione o eventuali riparazioni dell'apparecchio in presenza di tensione vanno eseguite esclusivamente da personale specializzato ed autorizzato, in grado di eseguire tali operazioni evitandone i rischi connessi.
- Le uscite degli altoparianti contrassegnate dal caratteri IEC 417/5036 (vedì ilustrazione I a fondo pag.) possono essere condultrici di tensione pericolosa con cui evitare il contrasto. Per questo motivo, prima di accendere l'apparecchio, collegare quest'ultimo agli altoparianti servendosi esclusivamente del cavetto d'allacciamento indicato dal produttore.
- Tutte le spine e i cavi di collegamento devono essere avvitali o fissati all'involucro dell'apparecchio per quanto possibile.
- Tutti i fusibili di sicurezza vanno sostitulti esclusivamente con fusibili del tipo prescritto e valore della corrente nominale indicato.
- L'utilizzo di fusibili di sicurezza non integri e la messa in corto circuito del sostegno di metallo sono problite.
- Non interrompere mai il collegamento con il circuito di protezione.
- Superfici contrassegnate dalla parola „HOT“ (vedi illustrazione 2 a fondo pag.), così come griglie di aerazione, dispositivi di raffreddamento e i loro rivestimenti di protezione, oppure valvoie e i relativi rivestimenti protettivi possono surriscaldarsi notevolmente durante l'uso e per questo motivo non vanno toccate.
- L'ascolto di suoni ad alto volume può provocare danni permanenti all'udito. Evitate perciò la diretta vicinanza con altoparlanti ad alta emissione di suono e utilizzate cuffie protettive in caso ciò non sia possibile.
Alimentazione:
• L'apparecchio è concepito per il funzionamento continuo.
- La tensione di esercizio deve corrispondere alla tensione di rete a cui ci si allaccia.
- Attenzione: l'Interruttore di alimentazione dell'apparecchio deve essere in posizione OFF quando viene allacciato il cavetto d'alimentazione.
- L'allacciamento alla rete elettrica avviene tramite alimentatore o cavetto d'allimentazione consegnato insleme all'apparecchio.
- Alimentatore: un cavo di connessione danneggiato non può essere sostituito. L'alimentatore non può più essere utilizzato.
- Evitate un allacciamento alla rete di corrente utilizzando cassette di distribuzione sovraccariche.
- La spina di corrente deve essere situata nelle vicinanze dell'apparecchio e facilmente ragglungibile in qualsiasi momento.
Locali di collocamento:
- Opportuno collocare l'apparecchio su una superficie pulita e orizzontale.
- Non sottoporre l'apparecchio in funzione a scosse e vibrazioni.
- Proteggere l'apparecchio per quanto possibile da umidità e polvere.
- Non collocare l'apparecchio vicino ad acqua, vasche da bagno, lavandini, lavelli da cucina, locali umidi o piscine. Non appoggiare recipienti contenenti liquidi - vasi, blacchieri, bottiglie, ecc. - sull'apparecchio.
- Provvedere ad una buone aerazione dell'apparecchio.
- Eventuali aperture previste per la ventilazione dell'apparecchio non vanno ne bloccate, ne mal coperte. L'apparecchio va collocato ad almeno 20 cm di distanza dalle pareti circostanti e può essere inserito tra altre componenti di un impianto solo in caso di sufficiente ventilazione e qualora le direttive di montaggio del produttore vengano rispettate.
- Evitare di esporre l'apparecchio ai raggi del sole e di collocarlo direttamente nelle vicinanze di fonti di calore come caloriferi, stufette, ecc.
- Se l'apparecchio viene trasportato rapidamente da un locale freddo ad uno riscaldato può succedere che al suo interno si crei della condensa. Ciò va tenuto in considerazione soprattutto in caso di apparecchi a valvole. Attendere che l'apparecchio abbla assunto la temperatura ambiente prima di accenderlo.
- Accessori: non collocare l'apparecchio su carrelli, supporti, treppiedi, superfici o tavoli instabili. Se l'apparecchio dovesse cadere a terra potrebbe causare danni a terzi o danneggiarsi Irreparabilmente. Utilizzate per il collocamento dell'apparecchio supporti, treppiedi e superfici che siano consigliate dal produttore o direttamente comprese nell'offerta di vendita. Per il collocamento dell'apparecchio attenetevi strettamente alle istruzioni del produttore, utilizzando esclusivamente accessori da esso consigliati. L'apparecchio in combinazione ad un supporto va spostato con motta attenzione. Movimenti bruschi o il collocamento su pavimenti non plani possono provocare la cadula dell'apparecchio e del suo supporto.
- Accessori supplementari: non utilizzate mai accessori supplementari che non siano consigliati dal produttore, potendo essere ciò causa di incidenti.
- Per proteggere l'apparecchio in caso di temporali o nel caso questo non venisse utilizzato per diverso tempo si consiglia di staccarne la spina di corrente. In questo modo si evitano danni all'apparecchio dovuti a colpi di fulmine o ad improvvisi aumenti di tensione nel circuito di corrente alternata.
Illustrazione 1

Ilustrazione 2

Le vibrazioni energetiche di un impulso di bassa frequenza; il fiato focoso di una finale di potenza valvolare e la precisione sonora di uno strumento high-end. In breve: gli amplificatori basso Quantum™ stabiliscono le nuove norme per il suono e il feeling perfetto. La combinazione unica di tecnologie classiche ed innovative crea una nuova classe per amplificazione basso, che offre all'esigente "working bass player" un enorme spettro di musicalità e sovranità - e un equipaggiamento facilissimo a trasportare.

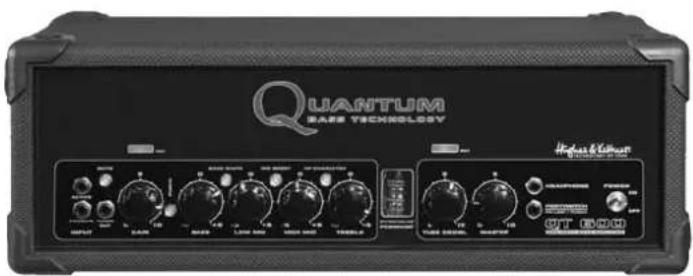

Viauguriamo molto divertimento e successo col vostro nuovo combo Quantum™ QT600!

3.1 Saturazione valvolare e compressione 32
3.2 Tube Growl 32
3.3 Fat 32
- Poweramp 32
4.1 La tecnologia DynaValve ^TM 32
4.2 Master 33
4.3 Impedance Slector 33
- Altri collegamenti ed elementi di controllo .....33
5.1 Fx Loop 33
5.2 Line Out 33
5.3 Di Out 33
5.4 Tuner 33
5.5 Headphones 33
5.6 Footswitch 34
5.7 Speaker Out 34
- Configurazione standard / collegamento dei cavi ..... 34
- Assistenza e manutenzione preventiva .... 34
- Ricerca e soluzione di eventuali problemi .....35
- Caratteristiche Tecniche 35
Appendice Quantum™ PRO Speaker-Cabinets ..... 36
I. IL PREAMP


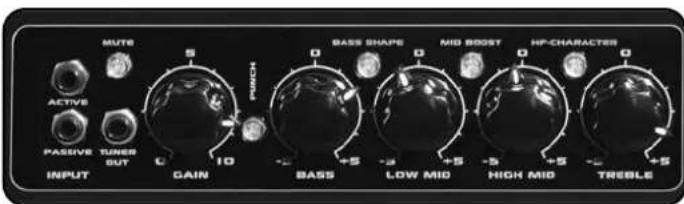

MUTE ACTIVE PASSIVE TUNER OUT INPUT GAIN S 10 BASS SHAPE D D D D D D BASS D D D D LOW MID HIF-CHARACTER D D D D HIGH MID TREBLE1.1 Il circuito Tube-Touch™
La sezione di preamplificazione gioca un importante ruolo nel concetto del QT 600. Come interfaccia situato fra l'insieme di bassista e strumento e la sofisticata elettronica di potenza, influisce decisivamente sul feeling, sulla risposta e sullo spettro sonoro del vostro strumento. Gli ingressi del Quantum™-QT600 si basano su un circuito estremamente insensibile alle sovramodulazioni - il Tube-Touch-Circuit™ - che provvede a garantirvi un feeling naturale e diretto quando state suonando il vostro strumento. Un indesiderato clipping disarmonico viene praticamente escluso.
1.2 Collegamenti:
Active
Presa per collegare bassi con elettronica attiva (alto livello di uscita, bassa impedenza)
Passive
Presa per collegare bassi con elettronica passiva (basso livello di uscita, alta impedenza)
1.3 Gain
Il controllo GAIN definisce il livello di ingresso. Non solo serve a regolare il livello ma anche a meticolosamente sintonizzare variazioni fra suoni puliti e leggermente distorti in interazione col controllo MASTER.
1.4 Hot
L'indicatore HOT indica il livello del segnale all'ingresso. Non si tratta di un classico aiuto per sintonizzare il livello, ma di un "occhio magico" che vi indica il grado di "incandescenza" del preamplificatore.
1.5 Mute
Il controllo MUTE rende muti l'uscita cabinet, il DI-Out, il LINE-Out e l'uscita cuffia. L'uscita TUNER-Out rimane attivata.
2. EQUALIZER


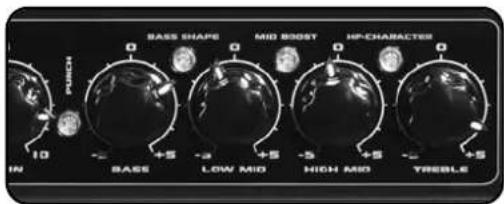

BASS SHAPE MID BOOST HF-CHARACTER IN BASE LOW MID HIGH MID YREBLE +5 +5 +5 +52.1 La tecnologia PureParallel
L'equalizzatore PureParallel si basa su un circuito principalmente concepito per gli strumenti high-end da studio di registrazione. In questo circuito, il segnale viene distribuito su tutte le bande EQ invece di passare le bande l'una dopo l'altra. In addizione, il segnale originale viene trasmesso passivamente oltrepassando praticamente la completa elettronica. Le bande cablate in modo parallelo filtrano soltanto le frequenze da trattare che poi vengono aggiunte al segnale originale inalterato.
Grazie alle caratteristiche Tchebycheff dei filtri Bass e Treble, il segnale viene trattato in modo molto effettivo. Le frequenze vicine al settore scelto per il trattamento vengono trattate oppostamente, vale a dire se alzate il livello di una certa frequenza, il livello delle frequenze vicine viene abbassato e viceversa. Questo risulta in un definito e ben udibile trattamento delle frequenze senza che le quote dei livelli varino troppo.
Un'altra particolarità è la regolazione automatica del fattore Q dei due filtri a campana LOW-MID e HIGH-MID. Aumentando 'EQ, i filtri lavorano a banda larga, riducendolo a banda stretta.

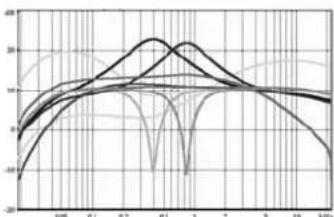

L'illustrazione mostra le curve delle bande EQ e dei filtri selezionabili.
Tutto compreso, queste caratteristiche speciali rendono l'EQ uno strumento per intuitivamente regolare il suono del vostro basso, usando un solo controllo per creare vari suoni e per correggere il segnale. In quattro e quattr'otto riuscite ad ottenere risultati professionali e musicali in ogni situazione.

L'illustrazione dimostra la rigogliosa catena del segnale in un EQ parallelo in confronto alla semplice catena di un circuito seriale. Ben visibili la disposizione parallela delle bande e l'accompagnamento passivo del segnale originale.
2.2 Punch
Il tasto PUNCH aggiunge un filtro con una curva simile a quella di un amplificatore valvolare regolato su un suono Clean - come risultato, il suono diventa più potente e vivace. Nella catena del segnale, questo filtro si trova davanti alla sezione EQ. La risposta in frequenza del filtro PUNCH è sintonizzata appositamente per non alterare il livello del segnale.

line
| Frequency (kHz) | Value | | --------------- | ----- | | 4.08 | 5 | | 4.1 | 10 | | 4.2 | 10 | | 4.7 | 10 | | 1 | 10 | | 2 | 10 | | 5 | 5 | | 10 | 10 |L'illustrazione mostra una curva di pre- filtrazione a PUNCHI attivato.
2.3 Bass
Un aumento accentua la banda di frequenza fra 40 e 200 Hz intorno alla frequenza centrale di 60 Hz. Nello stesso tempo vengono ridotte le frequenze medie fra 300 e 600 Hz. Questo mette in avanscena lo spettro delle frequenze sub-basse. Una riduzione sopprime le frequenze sub-basse, alza la frequenza di limite inferiore e aumenta le frequenze intorno ai 100 Hz. Una riduzione non risulta in modo negativo sull'energia e la potenza dei bassi.

line
| Frequency (MHz) | Value | | --------------- | ----- | | 0.0 | -30 | | 0.1 | 20 | | 0.2 | 10 | | 1 | 10 | | 2 | 10 | | 3 | 10 | | 4 | 10 | | 5 | 10 | | 6 | 10 | | 7 | 10 | | 8 | 10 | | 9 | 10 | | 10 | 10 |L'illustrazione mostra le curve con aumento (curva superiore) e riduzione (curva inferiore) del BASS EQ.
2.4 Bass Shape
Il tasto BASS SHAPE aggiunge alla banda bassi un filtro Low Cut con un tasso di accrescimento di 12 dB che lavora intorno agli 80 Hz. Questo filtro elimina i segnali sub-bassi che consumano troppa energia, offrendo all'amplificatore e al cabinet l'aria necessaria per respirare. Un aumento fra 80 Hz e 160 Hz offre più energia all'ottava superiore. Questo serve a solvere i problemi di accompagnamento della bass-drum in situazioni difficili.

line
| Frequency (kHz) | Value | |---|---| | 0.05 | -20 | | 0.1 | 12 | | 0.2 | 10 | | 0.7 | 10 | | 1 | 10 | | 2 | 10 | | 9 | 10 | | 30 | 10 |L'illustrazione mostra la curva di filtrazione con BASS SHAPE attivato.
2.5 Low Mid
Aumento a banda larga intorno alla frequenza centrale di 400 Hz. Questo rende il basso molto presente e potente. Una riduzione filtra le frequenze intorno ai 400 Hz a banda stretta.

line
| Frequency (Hz) | Amplitude | | -------------- | --------- | | 0.05 | 0 | | 0.1 | 10 | | 0.2 | 15 | | 0.3 | 25 | | 0.4 | -15 | | 0.5 | 10 | | 1 | 10 | | 2 | 10 | | 5 | 10 | | 10 | 10 |L'illustrazione mostra le curve con aumento (curva superiore) e riduzione (curva inferiore) dell'EQ LOW MID.
2.6 Mid Boost
Il tasto MID BOOT aumenta le frequenze intorno ai 220 Hz a banda larga. Questo modo di pre-filtrazione e soprattutto adatto a creare quei classici suoni della musica Soul.

line
| X-axis | Y-axis | |---|---| | 0.05 | 9 | | 0.1 | 12 | | 0.2 | 18 | | 0.3 | 16 | | 1 | 14 | | 2 | 14 | | 5 | 14 | | 10 | 14 | kHzL'illustrazione mostra la curva di filtrazione con MID BOOST attivato.
2.7 High Mid

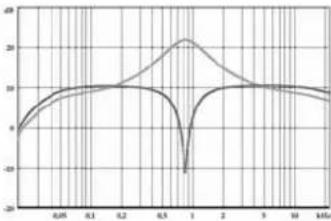

Anche qui, l'aumento viene eseguito a banda larga, la riduzione a banda stretta. La frequenza centrale è di 800 Hz. Questo spettro di frequenza influisce sulla "quota di legno" del segnale, un aumento crea una piacevole presenza da strumento costruito in legno.

line
| Frequency (kHz) | Value | | --------------- | ----- | | 0.05 | 8 | | 0.1 | 10 | | 0.2 | 12 | | 0.3 | 14 | | 0.4 | 16 | | 0.5 | 18 | | 0.6 | 20 | | 0.7 | 22 | | 0.8 | 24 | | 0.9 | 26 | | 1.0 | -25 | | 2.0 | 10 | | 5.0 | 12 | | 10.0 | 10 |L'illustrazione mostra le curve con aumento (curva superiore) e riduzione (curva inferiore) dell'EQ HIGH MID.
2.8 Treble
Il controllo TREBLE ha due funzioni. Col tasto HF CHARACTER disattivato, funziona come un controllo classico per gli alti, producendo un suono piuttosto teso e metallico. Lo trattamento delle frequenze in questo caso comprende una riduzione delle superiori frequenze alte. Col tasto HF CHARACTER attivato, il controllo funziona come un controllo Presence di una finale di potenza valvolare, producendo alti molto fini e soffici, sopprimendo allo stesso tempo acuti "duri" provenienti dalle bande di frequenza inferiori. Se attivate il tasto PUNCH, l'effetto del controllo TREBLE diventa ancora più evidente.

line
| x | y1 | y2 | | ---- | ---- | ---- | | 0.05 | 6.0 | 6.0 | | 0.1 | 7.0 | 7.0 | | 0.2 | 8.0 | 8.0 | | 0.3 | 9.0 | 9.0 | | 1.0 | 10.0 | 10.0 | | 2.0 | 12.0 | 12.0 | | 5.0 | 16.0 | 16.0 | | 10.0 | 18.0 | 18.0 | | 4.00 | 20.0 | 20.0 |L'illustrazione mostra le curve con aumento (curva superiore) e riduzione (curva inferiore) dell'EQ TREBLE.
2.9 HF Character
Il tasto HF CHARACTER aggiunge un filtro con una curva simile a quella di un "soft"-tweeter. Nella catena del segnale, il filtro si trova davanti all'EQ. Questo filtro risulta molto effettivo quando si tratta di regolare lo spettro degli alti di un basso attivo. Se invece usate un basso passivo (o strumenti con corde vecchie o strausate), l'effetto del controllo può dimostrarsi poco percepibile, perché in questo caso la quota delle frequenze acute nel segnale originale dello strumento risulta già minore.

L'illustrazione mostra una curva di pre- filtrazione con HF CHARACTER attivato.
Nota:
Abbiamo integrato un sistema di trasmissione HF in ogni altoparlante dei cabinet Quantum™Pro: Grazie al disegno Dual Cone (10") risp. Dura Dome (12"), gli armonici vengono trasmessi in modo
omogeneo coprendo un area estesa, senza dimostrare i problemi di fase e di collimazione tipici delle trombe acustiche.
3. TUBE GROWL

3.1 Saturazione valvolare e compressione

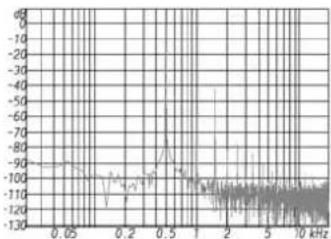

Il termine Tube Growl denomina un complesso circuito che regola i peak come accade in un amplificatore valvolare. L'energia di punta degli impulsi non viene cancellata ma trasformata in toni armonici. Come con le corde di una chitarra, non solo si sentono la prima armonica ma anche le rispettive frequenze armoniche: quella della mezza corda, del terzo della corda, del quarto, ecc.
Le caratteristiche sonori dipendono in gran parte dalla relazione dei volumi delle frequenze armoniche. Soltanto una relazione equilibrata crea calorosi e potenti caratteristiche sonori piacevoli ai nostri orecchi.
Un compressore intelligente controlla il comportamento di satura- zione eliminando esagerati gradi di distorsione. Il vostro tocco risulta sempre ben preciso - addio agli Attack che vanno di traverso, all'indesiderato effetto pompa o all'udibile comportamento di
un basso "regolato". Sarete sorpresi come sarà facile ad ottenere un suono potente ed un amabile sustain che aumenteranno notevolmente il vostro piacere di suonare.

line
| Frequency (kHz) | Amplitude | |---|---| | 0.05 | -90 | | 0.2 | -100 | | 0.5 | -60 | | 1 | -100 | | 2 | -100 | | 5 | -100 | | 10 | -100 |L'illustrazione mostra l'armonioso spettro generato dalle frequenze armoniche della prima armonica di 500Hz.
3.2 Tube Growl
Con il controllo TUBE GROWL, il Quantum™ QT600 vi offre un feature ideale per poter meticolosamente sintonizzare il segnale aggiungendo al mix naturali effetti di compressione e di valvola. Semplicemente girando la mano, potete controllare in un baleno i valori Threshold, Ratio, Make-Up Gain, Attack / Release di un compressore e il comportamento di saturazione di una valvola.
3.3 Fat
L'indicatore FAT indica il grado di saturazione valvolare. Quanto più questo "occhio magico" si illumina, tanto più sta lavorando il circuit TUBE GROWL.
4. POWERAMP
4.1 La tecnologia Dynavalve™
La tecnologia Dynavalve™ è una nuova tecnologia brevettata. Come in un classico circuito valvolare, la valvola phase splitter coopera con la controreazione degli altoparlanti in modo che i transistori di potenza vengono costretti a comportarsi come valvole da finale di potenza. Il comportamento dinamico, lo spettro degli armonici e perfino l'adattamento d'impedenza degli altoparlanti risulta uguale alle caratteristiche di una finale di potenza valvolare. Il risultato: più tonalità, più potenza, più capacità a imporrsi!

Finale di potenza a transislore non collegata all'altoparlante.

Finale di polenza a transistore collegata all'altoparlante.

Finale di potenza valvolare non collegata all'alloparlante.

Finale di potenza Dynavalve™ non collegata all'altoparlante.

line
| Time | Value | |------|-------| | 0 | 0 | | 1 | 5 | | 2 | 10 | | 3 | 5 | | 4 | 0 | | 5 | -5 | | 6 | 0 | | 7 | 5 | | 8 | 10 | | 9 | 5 | | 10 | 0 | | 11 | -5 | | 12 | 0 | | 13 | 5 | | 14 | 10 | | 15 | 5 | | 16 | 0 | | 17 | -5 | | 18 | 0 | | 19 | 5 | | 20 | 10 | | 21 | 5 | | 22 | 0 | | 23 | -5 | | 24 | 0 | | 25 | 5 | | 26 | 10 | | 27 | 5 | | 28 | 0 | | 29 | -5 | | 30 | 0 | | 31 | 5 | | 32 | 10 | | 33 | 5 | | 34 | 0 | | 35 | -5 | | 36 | 0 | | 37 | 5 | | 38 | 10 | | 39 | 5 | | 40 | 0 | | 41 | -5 | | 42 | 0 | | 43 | 5 | | 44 | 10 | | 45 | 5 | | 46 | 0 | | 47 | -5 | | 48 | 0 | | 49 | 5 | | 50 | 10 | | 51 | 5 | | 52 | 0 | | 53 | -5 | | 54 | 0 | | 55 | 5 | | 56 | 10 | | 57 | 5 | | 58 | 0 | | 59 | -5 | | 60 | 0 | | 61 | 5 | | 62 | 10 | | 63 | 5 | | 64 | 0 | | 65 | -5 | | 66 | 0 | | 67 | 5 | | 68 | 10 | | 69 | 5 | | 70 | 0 | | 71 | -5 | | 72 | 0 | | 73 | 5 | | 74 | 10 | | 75 | 5 | | 76 | 0 | | 77 | -5 | | 78 | 0 | | 79 | 5 | | 80 | 10 | | 81 | 5 | | 82 | 0 | | 83 | -5 | | 84 | 0 | | 85 | 5 | | 86 | 10 | | 87 | 5 | | 88 | 0 | | 89 | -5 | | 90 | 0 | | 91 | 5 | | 92 | 10 | | 93 | 5 | | 94 | 0 | | 95 | -5 | | 96 | 0 | | 97 | 5 | | 98 | 10 | | 99 | 5 | | 100 | 0 |Finale di potenza Dynavalve™ collegata all'altoparlante.
4.2 Master
Il controllo MASTER regola il livello di volume totale dell'amplificatore. Non solo funziona per regolare il volume ma anche per meticolosamente sintonizzare variazioni fra suoni puliti e distorti in interazione col controllo GAIN.
4.2 Impedance Selector
Sul pannello posteriore del QT600 troverete un selezionatore per adattare il QT600 all'impedenza (carica, resistenza, "valore Ohm") degli altoparlanti da collegare. Potete scegliere i valori e le combinazioni seguenti:
Per ottenere il massimo delle qualità sonori, è assolutamente indispensabile di adattare l'impedenza, perché altrimenti il circuito Dynavalve™ non riuscirà a farsi valere. Un'impedenza sbagliata risulta in una sbagliata controreazione della finale di potenza con gli altoparlanti, risultando in un suono poco convincente o in un livello di volume troppo basso.
Nota:
Di solito, i cabinet vengono collegati in modo parallelo. Per calcolare la resistenza totale (R) di due cabinet collegati in parallela (R1, R2) dovete moltiplicare le rispettive resistenze per poi dividere il prodotto per la somma delle resistenze usando la seguente formula:
$$ \mathrm{R} = (\mathrm{R1} \times \mathrm{R2}) / (\mathrm{R1} + \mathrm{R2}) $$
Esempio per un cabinet 8 Ohm combinato con un cabinet 16 Ohm:
$$ \mathrm{R} = (8 \times 1 6) / (8 + 1 6) $$
$$ \mathrm{R} = 1 2 8 / 2 4 $$
$$ \mathbf {R} = 5, 3 3 $$
5. ALTRI COLLEGAMENTI ED
ELEMENTI DI CONTROLLO.
5.1 Fx Loop
Il loop-effetti è eseguito in modo seriale e, nella catena del segnale, si trova dopo il controllo TUBE GROWL e prima dell'uscita LINE OUT. Visto che il segnale passa il processore in modo seriale, la quota di effetto viene regolata usando gli appositi controlli del processore di segnale. Potete attivare il loop-effetti tramite un interruttore a pedale (Hughes & Kettner ^® FS 2).
Collegate questa uscita all'ingresso del vostro processore di segnale.
Return
Collegate questo ingresso all'uscita del vostro processore di segnale.
5.2 LINE OUT
All'uscita asimmetrica LINE OUT arriva il segnale proveniente dalla sezione di preamplificazione e trattato da eventuali processori di segnale. Nella catena del segnale, l'uscita si trova prima alla sezione finale di potenza Dynavalve™, quindi la posizione del controllo MASTER non influisce su questa uscita.
Nota:
A questa uscita non arriva il suono creato dal circuito Dynavalve™. Quindi questa uscita è idonea per collegare un addizionale finale di potenza.
5.3 DI Out
Uscita simmetrica per collegare il QT600 a un mixer o uno stagebox. Per l'uso professionale sui palcoscenici, DI OUT ha due modi di utilizzo.
Pre-EQ
In questa posizione DI OUT trasmette il segnale proveniente dalla sezione di preamplificazione per poter regolare il suono e il volume sul palcoscenico indipendentemente dal mixer e il sistema di sonorizzazione.
Post-EQ
Nella posizione POST, il DI OUT trasmette al mixer il segnale completo prima che arrivi allo speaker, incluso la parte trattata nell' EQ e da eventuali effetti. In questo caso, il DI dipende dal controllo Master e trasmette anche le tipiche interazioni fra altoparlanti e finale di potenza responsabili per il suono valvolare Dynavalve™.
Interruttore Ground
L'interruttore GROUND serve a separare la massa del segnale DI-Out dalla massa dell'amplificatore (Groundlift). Questo elimina eventuali problemi di ronzii.
5.4 Tuner
Uscita per collegare un Tuner (accordatore elettronico). L'uscita rimane sempre attiva, per renderla muta premere il tasto MUTE.
5.5 Headphones
Presa cuffia. Se avete collegato una cuffia viene disattivata l'uscita per altoparlanti del QT600.
5.6 Footswitch
Presa per collegare l'interruttore a pedale Hughes & Kettner® FS-2 (in vendita opzionale) che permette di attivare FX LOOP e PUNCH.
5.7 Speaker Out
Presa Speakon per collegare cabinet. Badate che il cavo sia cablato in modo giusto (1++, 1---) e che l'impedenza del QT600 sia in corrispondenza con l'impedenza degli altoparlanti collegati (cap. 4.2 IMPEDANCE SELECTOR).

7. RICERCA E SOLUZIONE DI
EVENTUALI PROBLEMI
L'amplificatore non si accende:
- Controllate il cavo di alimentazione e verificate che sia collegato correttamente.
- Controllate il fusibile di rete. Se questo risulta difettoso, fatelo sostituire con un altro a valore identico. Se anche quest'altro si brucia, consultate il vostro rivenditore Hughes & Kettner.
L'amplificatore è collegato correttamente ma non si sente nulla:
- Controllate che il tasto MUTE non sia azionato.
- Controllate le posizioni dei controlli GAIN e MASTER.
- Controllate il loop-effetti e i cavi. Un processore effetti spento o cablato in modo sbagliato può interrompere la catena del segnale.
- Controllate l'uscita cuffia. Se avete collegato una cuffia, l'uscita speaker rimane muta.
Quando viene utilizzata, la presa DI OUT causa del rumore di fondo:
- Le messe a terra delle unità esterne collegate creano un loop di terra che causa ronzii indesiderati. Mai interrompere il conduttore di protezione degli apparecchi – mettete invece l'interruttore GROUND sulla posizione LIFT. Se questo non dimostra risultati, provate a collegare gli apparecchi alla stessa ciabatta.
- Un campo elettrico o magnetico che influisca sul cavo ne è la causa. Utilizzate cavi schermati di alta qualità e provate a posare i cavi in posizione alternative per ridurre le interferenze al minimo.
Quando viene utilizzata, la presa DI OUT causa un feedback:
- In alcuni casi eccezionali, l'utilizzo del DI OUT può creare indesiderati feedback se gli altoparlanti dell'amplificatore vengono mossi dalla pressione sonora di un sistema di sonorizzazione. Visto che l'altoparlante influisce sulla sezione finale di potenza, al DI OUT si potrebbe presentare un segnale parassita. La soluzione: cambiate la posizione dell'amplificatore oppure usate l'uscita LINE OUT.
Collegando un mixer alla presa DI OUT, il segnale del sistema di sonorizzazione risulta completamente distorto:
- L'ingresso del mixer non è sintonizzato al livello Line.
Sintonizzate l'ingresso del mixer al livello Line. Se questo risulta impossibile, o usate un ingresso asimmetrico (Line) del mixer oppure usate un cavo con integrato divisore di tensione simmetrico (disponibile nel commercio elettronico oppure nelle aziende specializzate nel settore audio).
Il volume dell'amplificatore pare troppo sommesso:
- Un apparecchio collegato al loop-effetti causa perdite di livello. Sintonizzate il processore di segnale usando gli appositi controlli Input/Output.
L'amplificatore suona strano:
- Controllate l'adattamento d'impedenza. Adattamenti sbagliati influiscano negativamente sulle caratteristiche sonori della finale di potenza Dynavalve™.
Gli amplificatori della serie Quantum™ non richiedono alcun tipo di manutenzione. Tuttavia, ci sono alcune precauzioni da prendere per assicurare una lunga vita al vostro amplificatore:
- Assicuratevi che tutte le unità esterne, i cavi e i cavi di alimentazione siano in ottimo stato.
- Assicuratevi che la ventilazione dell'amplificatore non venga ostruita da nessun oggetto. Un corretto raffreddamento dell'amplificatore gli prolungherà la vita.
- Evitate che lo strumento subisca shock meccanici o che venga esposto ad eccessivo calore, polvere o umidità.
- Quando si collegano delle unità esterne, fate sempre attenzione
alle loro specificazioni tecniche. Non collegate mai delle unità con livelli di uscita di segnale troppo elevati (come altri amplificatori) all'ingresso dell'amplificatore.
- Assicuratevi che la tensione elettrica dell'amplificatore corrisponda a quella della rete a cui vi state collegando. Nel caso foste in dubbio chiedete informazioni al tecnico del suono, al custode del locale in cui volete suonare o ad altra gente qualificata.
- Evitate in ogni caso di riparare lo strumento da soli! Fate in modo che sia un tecnico di assistenza qualificato a sostituire anche i fusibili interni del vostro amplificatore.
- Potete pulire la superficie e le parti metalliche con uno straccio morbido e asciutto. Mai utilizzare alcool o altri solventi per pulire il vostro amplificatore!
- Badate che l'adattamento d'impedenza sia sempre corretto. Badate in ogni caso che l'impedenza minima di 2,7 Ohm non venga sottopassata.
9. CARATTERISTICHE
TECNICHE
9.1 Dati rilevanti per la securità
Tensioni di rete:
220 - 230V
117V
100V
Fusibili principali
esterni
220 - 230V / T3,15A
117V / T6,3A
100V / T6,3A
Assorbimento di potenza
Assorbimento massimo [Watt]: 950W
Corrente di transitorio
230V 90°: A
117V, 90°: A
100V, 90°: A
Temperature
Temperatura ambiente di funzionamento [°C]: 0° - 70°C
Temperatura di magazzinaggio/trasporto [°C]: -20° - +85°C
9.2 Caratteristiche meccaniche
Dimensioni:
Dimensioni assoluti compreso sporgimenti
(larghezza x altezza x profondità):
9.3 Caratteristiche elettroniche ed acustiche
Fusibili secondari
Tensione anodo: 1x 50mAT
Tensione di fornitura
dell'elettronica: 2x 630mAT
Sezione finale
di potenza: 2x 8AT ognuno IEC 5x20mm, 250V Type
Ingressi
Active: Jack 6,3 mm, mono
Passive: Jack 6,3 mm, mono
FX Return: Jack 6,3 mm, mono
Collegamento
selettore a pedali: Jack 6,3 mm, stereo
Uscite
Tuner Out: Jack 6,3 mm, mono
DI Out: XLR maschio, simmetrico
Risposta in frequenza
Input to Line Out: 35Hz - 20kHz (+0/-3dB)
APPENDICE QUANTUM PRO
SPEAKER-CABINETS.
Una nuova generazione di cabinet basso che combina eccezionali caratteristiche sonori con un peso drasticamente. Ridotto. Nel cuore dei nuovi cabinet Quantum™ PRO troverete degli altoparlanti neodimio sviluppati in cooperazione con Eminence®. Grazie a questa tecnologia, la trasmissione degli impulsi risulta più precisa e più svelta per garantirvi un unico feeling diretto e un controllo totale. Inoltre abbiamo integrato addizionali sistemi di trasmissione HF in ogni altoparlante. Grazie al disegno Dual Cone (nella versione 10") risp. Dura Dome (nella versione 12"), gli armonici vengono trasmessi in modo omogeneo coprendo un area estesa, senza dimostrare i problemi di fase e di collimazione tipici delle trombe acustiche. Robusto legno lamellare, massiccie griglie d'acciaio, collegamenti Speakon e una lavorazione che non lascia a desiderare danno una lunga vita ai i cabinet Quantum™ PRO rendendogli gli strumenti adatti per accompagnarvi sulla lunga e dura strada verso il successo.
NOME FORNIZIONE POTENZA IMPEDENZA PESO LARGHEZZA ALTEZZA PROFONDIT
Watt Ohm kg cm cm cm
