Type de produit	Support mural pour projecteur
Marque	Sony
Modèle	PSS-640
Poids	Environ 4,8 kg (10 lb 9 oz)
Charge maximale	10 kg (22 lb 1 oz)
Plage de réglage de la distance horizontale	280 mm - 690 mm (11 1/32 - 27 5/32 pouces)
Angle réglable (inclinaison verticale)	± 5°
Angle réglable (rotation horizontale)	± 5°
Angle réglable (roulement horizontal)	± 5°
Méthodes de fixation du bras	Méthode A (Y=370-690 mm) ou Méthode B (Y=280-600 mm)
Accessoires fournis	Plaque de fixation, modèle de plaque murale, couvercle de plaque murale, boulons d'ancrage 11×50 (5), vis auto-taraudeuses M6×55, boulons M6×10 mm (4), boulons M4×10 mm (4), boulons M5×10 mm (4)
Matériaux	Acier (estimation)
Couleur	Noir (estimation)
Installation	Uniquement par un détaillant Sony agréé ou un technicien qualifié
Destination	Projecteurs Sony recommandés
Entretien	Vérifier le serrage des vis tous les deux mois
Réparabilité	Ne pas démonter ni modifier ; contacter un technicien agréé
Normes de sécurité	Utilisation de câbles métalliques pour éviter les oscillations
Dimensions (méthode A, face latérale)	370-690 mm (de mur à centre de montage)
Dimensions (méthode B, face latérale)	280-600 mm (de mur à centre de montage)
Garantie	Non spécifiée ; contacter Sony

FOIRE AUX QUESTIONS - PSS-640 SONY

Quel est le poids maximal du projecteur que peut supporter le PSS-640 ?

Le PSS-640 supporte une charge maximale de 10 kg (22 lb 1 oz).

Puis-je installer le support moi-même ?

Non, l'installation requiert un savoir-faire technique. Il est impératif de faire appel à un détaillant Sony agréé ou à un prestataire extérieur qualifié pour des raisons de sécurité.

Quels projecteurs sont compatibles avec ce support mural ?

Ce support est conçu pour les projecteurs Sony recommandés par le fabricant. Consultez la liste des modèles compatibles auprès de votre revendeur.

Quels sont les réglages possibles une fois le projecteur installé ?

Le support permet un réglage de l'inclinaison verticale, de la rotation horizontale et du roulement horizontal, chacun avec une amplitude de ±5°.

Comment choisir entre la méthode A et la méthode B pour fixer le bras ?

La méthode est déterminée par la distance Y entre le centre de la plaque de montage du projecteur et le mur. Méthode A pour Y entre 370 mm et 690 mm, méthode B pour Y entre 280 mm et 600 mm.

Quels accessoires sont fournis avec le PSS-640 ?

Le kit comprend : plaque de fixation, modèle de plaque murale, couvercle de plaque murale, boulons d'ancrage 11×50 (5), vis auto-taraudeuses M6×55, boulons M6×10 mm (4), boulons M4×10 mm (4) et boulons M5×10 mm (4).

Comment entretenir le support mural après installation ?

Il est recommandé de vérifier le serrage des vis tous les deux mois pour garantir la sécurité. Si des vis sont desserrées, resserrez-les.

Que faire si je souhaite démonter le projecteur du support ?

Le démontage doit être effectué par un personnel de maintenance qualifié (au moins deux personnes). Assurez-vous que le projecteur est froid et débranchez le cordon d'alimentation avant toute intervention.

Puis-je installer ce support au plafond ou au sol ?

Non, le support mural PSS-640 est conçu exclusivement pour une fixation murale. Ne l'installez pas au plafond, au sol ou sur une étagère.

Où puis-je trouver la notice d'installation complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com pour le modèle Sony PSS-640.

MODE D'EMPLOI PSS-640 SONY

Ce manuel d'installation est destiné aux détaillants Sony.

Ce manuel indique comment manipuler correctement le support mural du projecteur et contient des précautions importantes à prendre pour éviter tout accident. Lisez attentivement ce manuel et veillez à effectuer l'installation en toute sécurité. Conservez ce manuel pour toute référence ultérieure.

À l'attention des clients

L'installation de ce support mural du projecteur exige un certain savoir-faire. Veillez à sous-traiter l'installation à un détaillant Sony ou à un prestataire extérieur agréé et faites particulièrement attention à la sécurité durant l'installation.

À l'attention des détaillants Sony

L'installation de ce support mural du projecteur exige un certain savoir-faire. Lisez attentivement ce manuel pour effectuer l'installation en toute sécurité. Sony décline toute responsabilité en cas de dommages ou d'accidents tels que les chutes, etc. provoqués par une mauvaise manipulation ou une installation incorrecte. Une fois l'installation terminée, veuillez remettre ce manuel d'installation au client. Ce support mural est destiné aux projecteurs Sony. Installez sur ce support uniquement les projecteurs recommandés par Sony. Charge maximale : 10 kg (22 lb 1 oz)

Sécurité

Consignes de sécurité importantes

• Pour des raisons de sécurité, vérifiez la solidité du mur avant l'installation. Si le mur n'est pas assez solide, renforcez-le comme il se doit avant de procéder à l'installation.
• Veillez à assembler et à fixer le support mural du projecteur dans l'ordre indiqué. Dans le

cas contraire, le projecteur risque de tomber, ce qui pourrait entraîner des blessures graves, voire la mort.

• Lorsque vous fixez le support mural du projecteur, veillez à utiliser des câbles métalliques afin d'empêcher les oscillations pouvant survenir en cas de vibrations, notamment celles provoquées par un tremblement de terre.
• PSS-640 est un kit de fixation pour le support mural du projecteur Sony. Veillez à ne pas utiliser le support mural du projecteur à d'autres fins que celles décrites dans ce document.
• Pour l'installation, adressez-vous au revendeur de votre support mural du projecteur ou à un technicien agréé par Sony.
• Une fois l'installation du support mural du projecteur et du projecteur terminée, vérifiez que l'utilisation de ces derniers est suffisamment sûre. Assurez-vous que les vis sont toujours serrées tous les deux mois.
• Veillez à ne pas utiliser le support mural du projecteur à d'autres fins que celles décrites dans ce document. Ne le fixez pas au plafond, au sol ou sur une étagère.
• N'installez pas le support mural du projecteur sur un mur soumis à des vibrations ou des chocs.
• Veillez à ne pas changer d'emplacement d'installation par vos propres moyens, car vous risquez de vous blesser. Adressez-vous au revendeur du support mural du projecteur, à un technicien agréé par Sony ou à un technicien qualifié.
• Ne confiez l'installation murale ou le démontage du projecteur du support mural qu'à un personnel de maintenance qualifié (au moins deux personnes). Si le projecteur est démonté alors qu'il est chaud, sa chute risque d'entraîner un incendie ou des blessures graves. Assurez-vous que le projecteur n'est pas chaud au moment de le démonter du support mural.
• Pour éviter les risques d'incendie ou de secousse électrique, n'installez pas le projecteur et le support mural du projecteur dans un endroit humide ou trop poussiéreux.

• Avant de démonter le projecteur du support mural, veillez à débrancher le cordon d'alimentation CA et les autres câbles de raccordement.

• Ne démontez pas et ne modifiez pas le support mural du projecteur, car vous risqueriez de vous blesser. Adressez-vous au revendeur du support mural du projecteur ou à un technicien agréé par Sony pour le faire inspecter ou réparer.

• Si vous ne serrez pas correctement les vis, le projecteur risque de tomber et vous risquez de vous blesser.
• N'utilisez pas de dispositifs instables lorsque vous effectuez les travaux d'installation. Vous risquez en effet de vous faire mal au dos ; le projecteur risque par ailleurs de tomber et vous pourriez vous blesser.

Remarques

• Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.
• Sony n'assumera pas de responsabilité pour les réclamations, quelle qu'elles soient, effectuées par les utilisateurs de cet appareil ou par des tierces parties.
• Sony n'assumera pas de responsabilité pour la cessation ou l'interruption de tout service lié à cet appareil, résultant de quelque circonstance que ce soit.

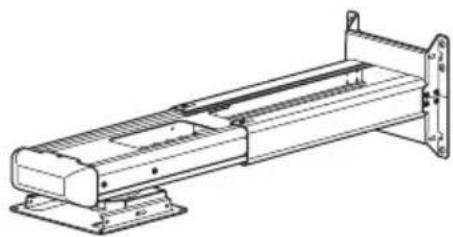

Vérification des accessoires fournis

Plaque de fixation (1)

Modèle de plaque murale

Couvercle de la plaque murale (1)

Boulon d'ancrage de 11 × 50 de diamètre (5)

Vérification de la position d'installation

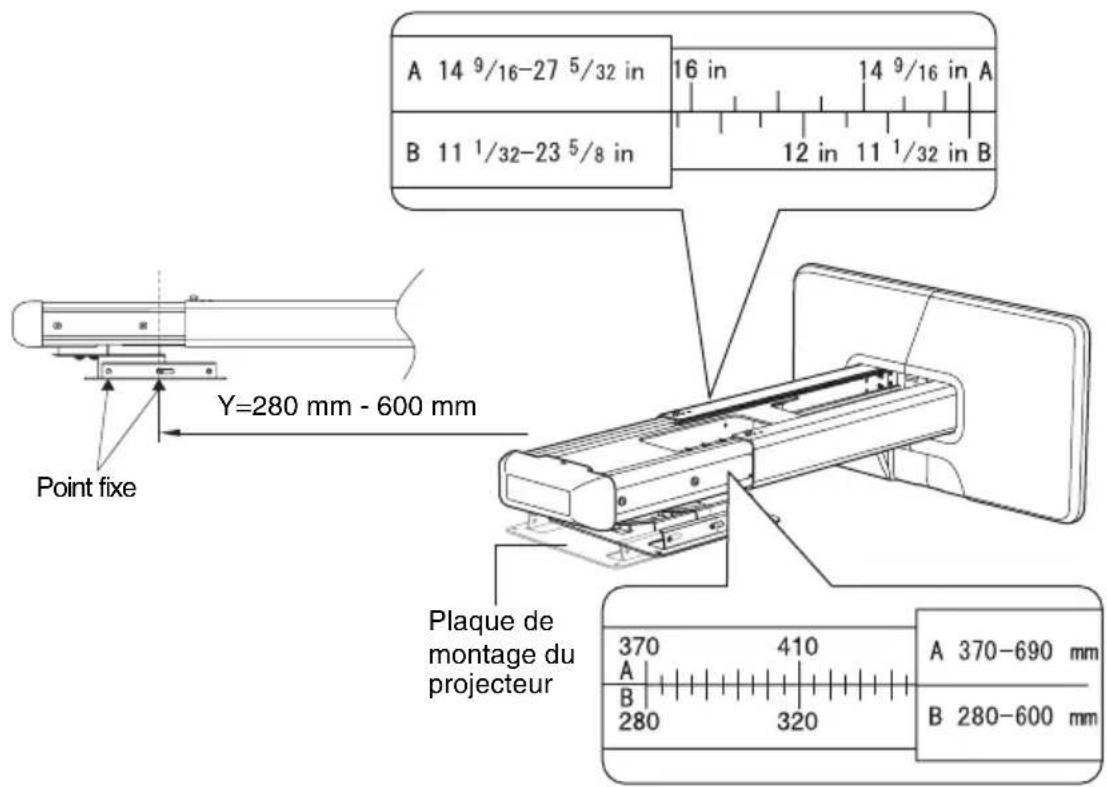

Choix de la méthode de fixation du bras

Utilisez la méthode A ou B pour fixer le bras, en fonction de la distance entre le centre de la plaque de montage du projecteur et le mur.

Y = distance entre le centre de la plaque de montage du projecteur et le mur

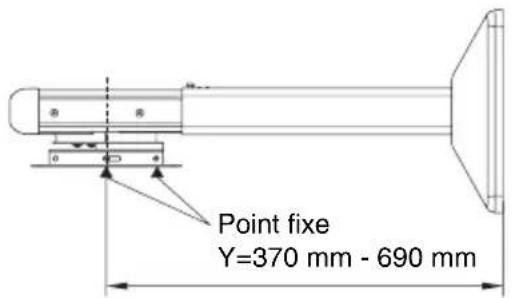

Méthode A Y=370 mm - 690 mm (14 ^9/16 pouces - 27 ^5/32 pouces)

Méthode B Y=280 mm - 600 mm (11 ^1 / 32 pouces - 23 ^5 / 8 pouces)

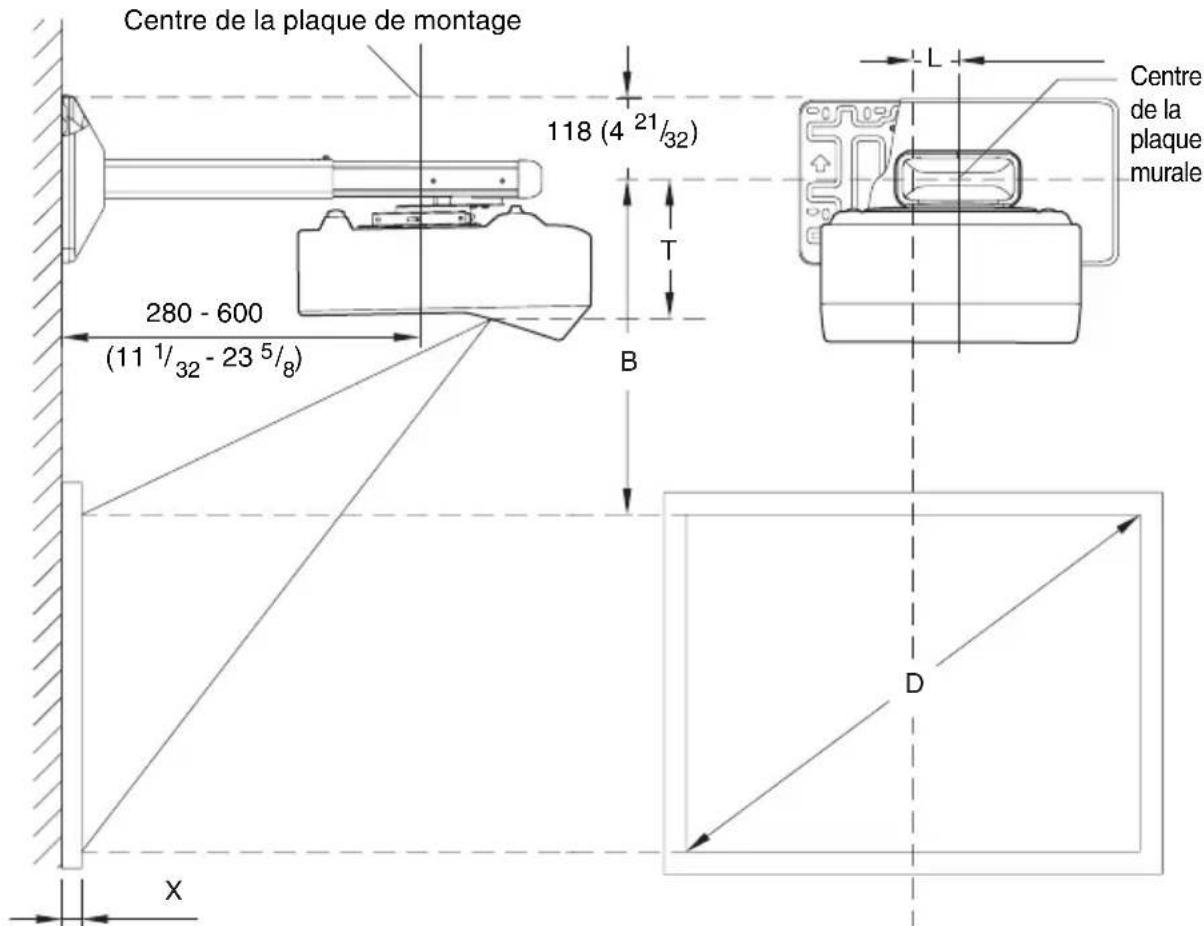

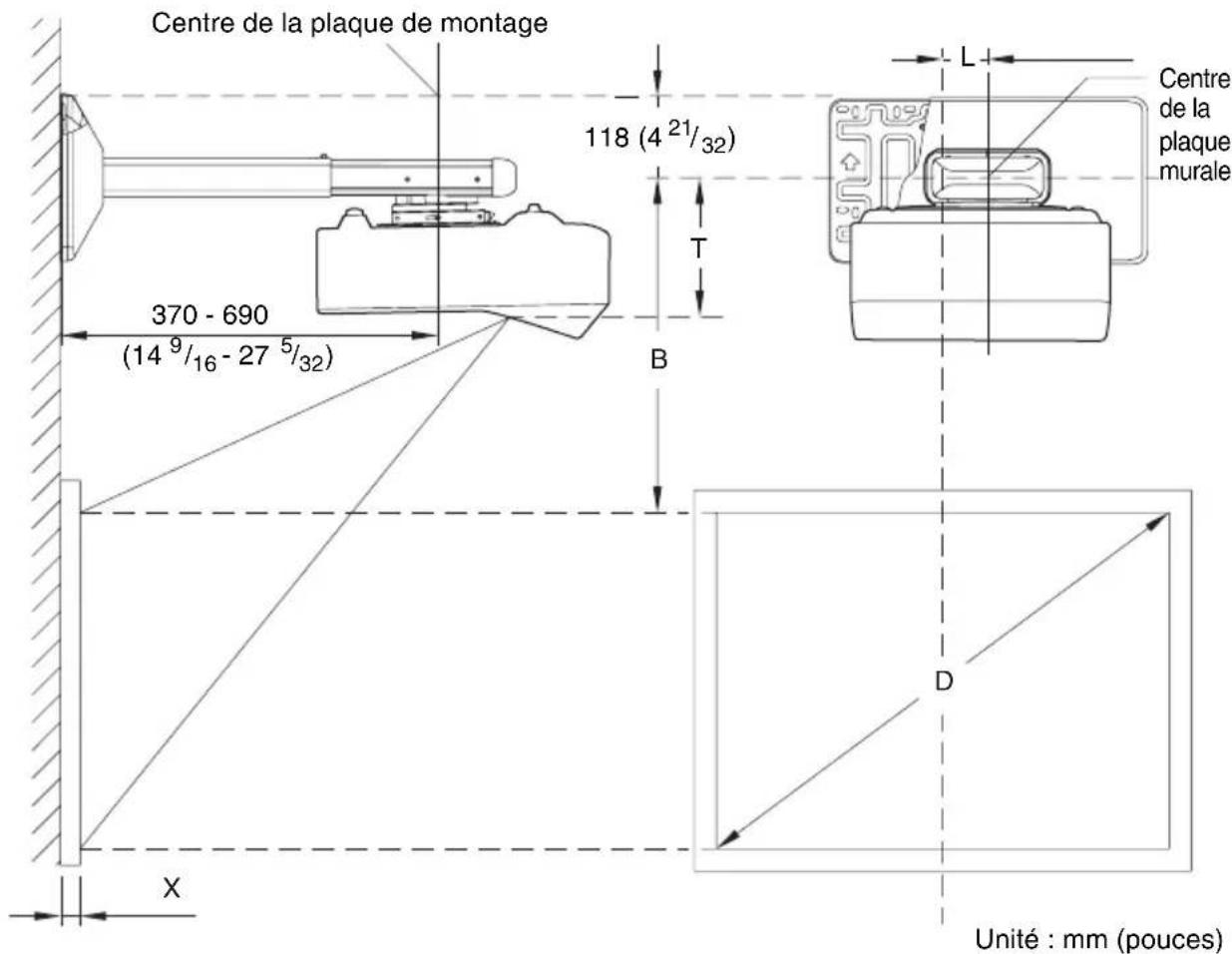

Schéma d'installation

Pour installer le support mural du projecteur, reportez-vous au tableau des distances de projection.

Plage de réglage du bras : de 0 mm à 320 mm (0 pouce - 12 ^19 / _32 pouses) (méthode de fixation du bras A ou B)

D : taille de l'image projetée (diagonale)

T : distance verticale entre le centre de la plaque murale et le centre de la fenêtre de projection

L : distance horizontale entre le centre de la plaque murale et le centre de la fenêtre de projection

X : distance entre l'image projetée et le mur

Méthode A

Méthode B

Unité : mm (pouces)

Distance verticale T entre le centre de la plaque murale et le centre de la fenêtre de projection

Unité : mm (pouces)

Distance horizontale L entre le centre de la plaque murale et le centre de la fenêtre de projection

Unité : mm (pouces)

Tableau des distances de projection

Procédures d'installation

Pour fixer le support mural du projecteur au mur

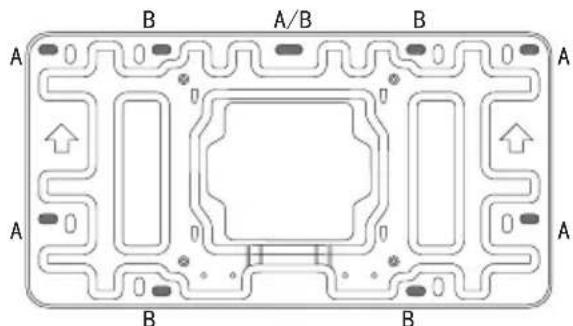

1 Installez la plaque murale sur le mur.

Utilisez les vis auto-taraudeuses M6 × 55 et les boulons d'ancrage 11 × 50 pour l'installation.

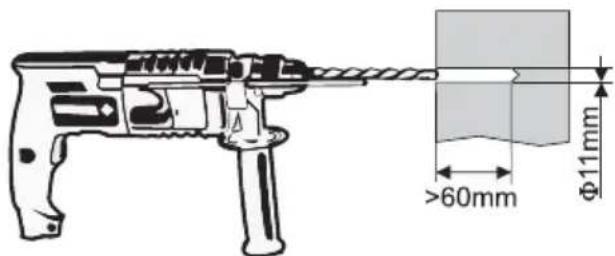

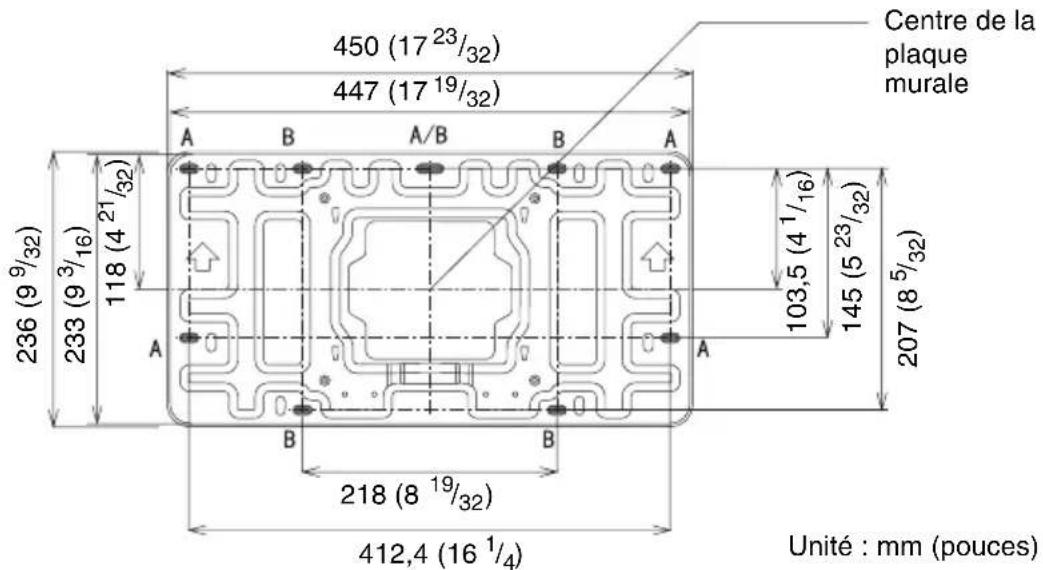

Si vous installez la plaque murale sur le mur sur 5 positions, percez les trous indiqués dans l'illustration A ou B avec 11 mm. (Vous pouvez utiliser le modèle de plaque murale fourni pour déterminer la position des trous.) Une fois les trous percés, insérez un boulon d'ancrage 11 × 50 dans chaque trou et fixez la plaque murale à l'aide de vis autotaraudeuses M6 × 55 . Vérifiez que les flèches de la plaque murale sont orientées vers le haut et que la plaque est horizontale.

Fixation sur 5 positions

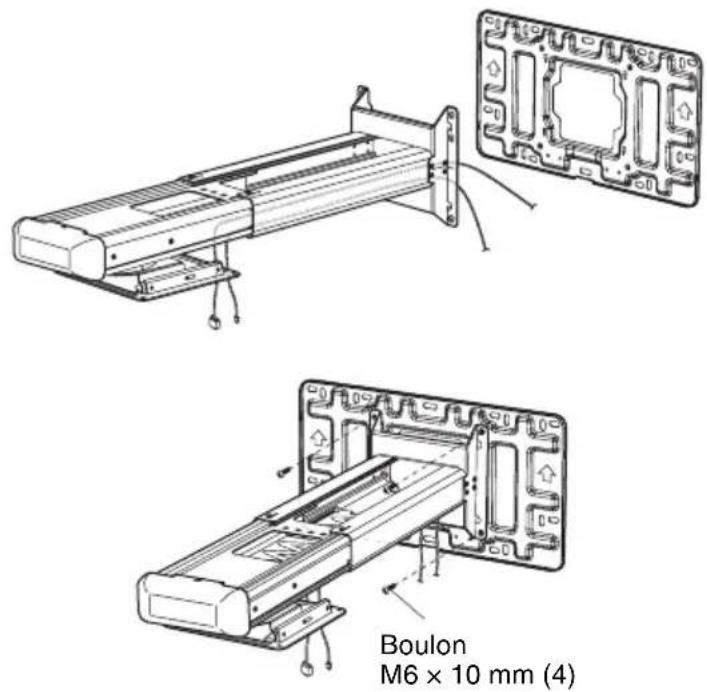

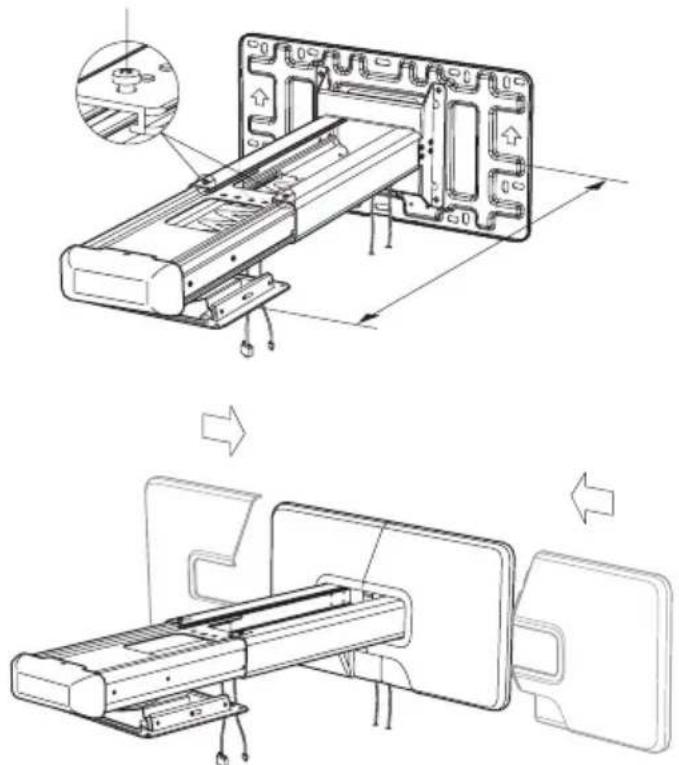

2 Faites passer les câbles nécessaires dans le support de montage du projecteur. Après avoir fait passer les câbles dans le support de montage du projecteur, accrochez la plaque de fixation à la plaque murale. Ensuite, fixez-les à l'aide des boulons (4), comme illustré ci-dessous.

3 Réglez la longueur du bras et fixez le couvercle de la plaque murale.

Boulons de réglage (M4)

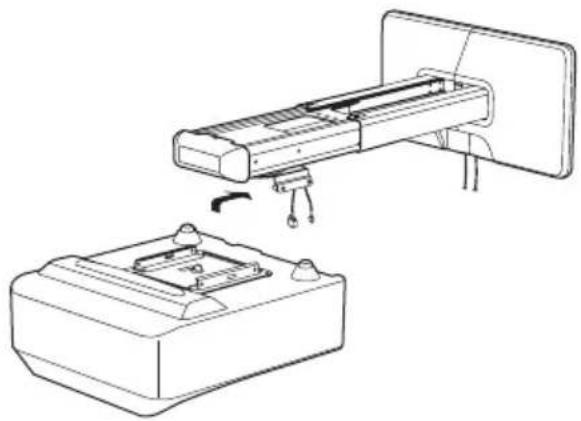

Pour installer le projecteur sur le support mural

1 Fixez la plaque de montage au projecteur à l'aide des boulons M4 × 10 mm (4).

2 Installez le projecteur sur le support mural.

Faites glisser la plaque de montage avec le projecteur fixé sur la plaque de fixation. Fixez la plaque de montage avec les boulons M5 × 10 mm (4), comme illustré ci-dessous.

3 Branchez le câble d'alimentation et les autres câbles au projecteur.

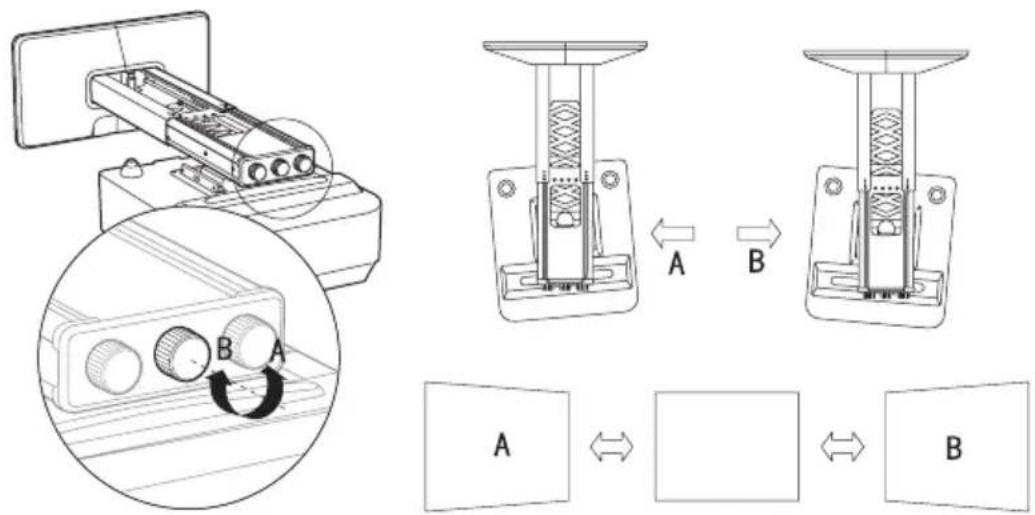

Réglage de l'écran de projection

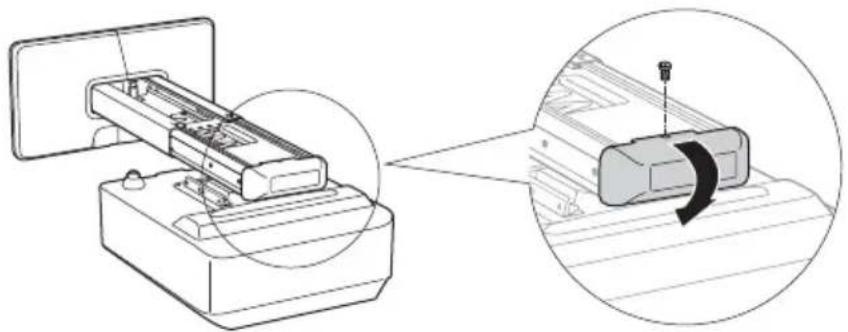

Retirez le couvercle des boutons de réglage avant d'effectuer le réglage. Replacez le couvercle des boutons de réglage une fois le réglage terminé.

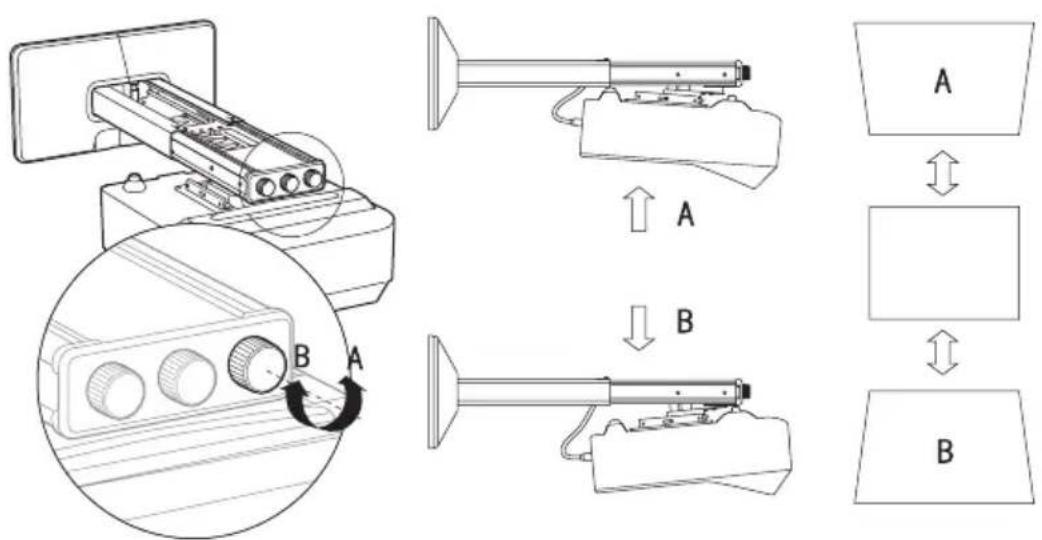

Pour régler l'inclinaison verticale

Pour régler la rotation horizontale

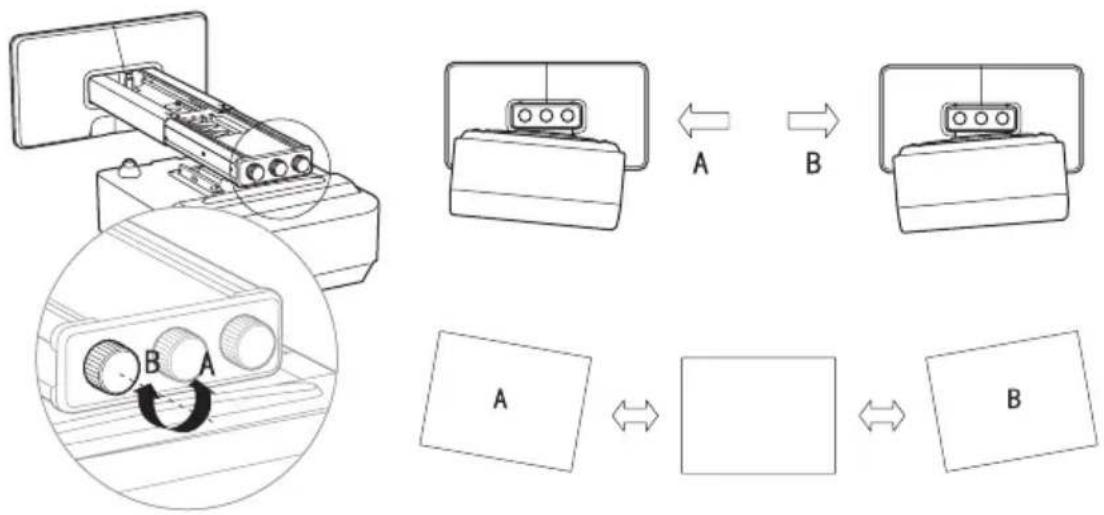

Pour régler le roulement horizontal


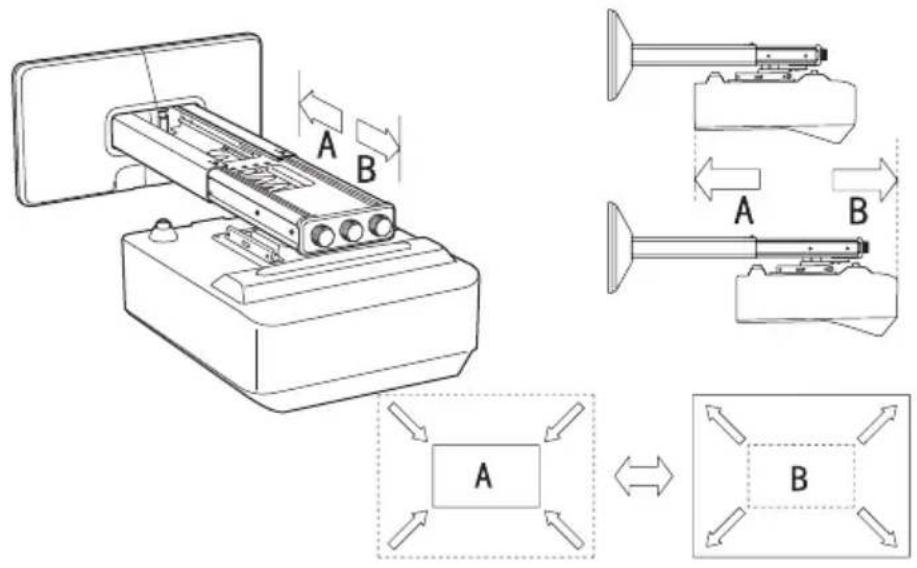

Pour régler le glissement vers l'avant/vers l'arrière

Éléments Descriptions

Poids Environ 4,8 kg (10 lb 9 oz)

Angle réglable Inclinaison verticale, rotation horizontale, roulement horizontal ± 5° (dans 3 directions)

Plage de réglage Distance horizontale à partir du centre de la plaque de montage 280 mm - 690 mm (11 ^1/_32 pouces - 27 ^5/_32 pouces)

Charge maximale 10 kg (22 lb 1 oz)

Détenteur : Sony (Chine) Limited, succursale de Shanghai Adresse : 8/F, One Corporate Avenue, 222 Hu Bin Rd., Huangpu District, Shanghai

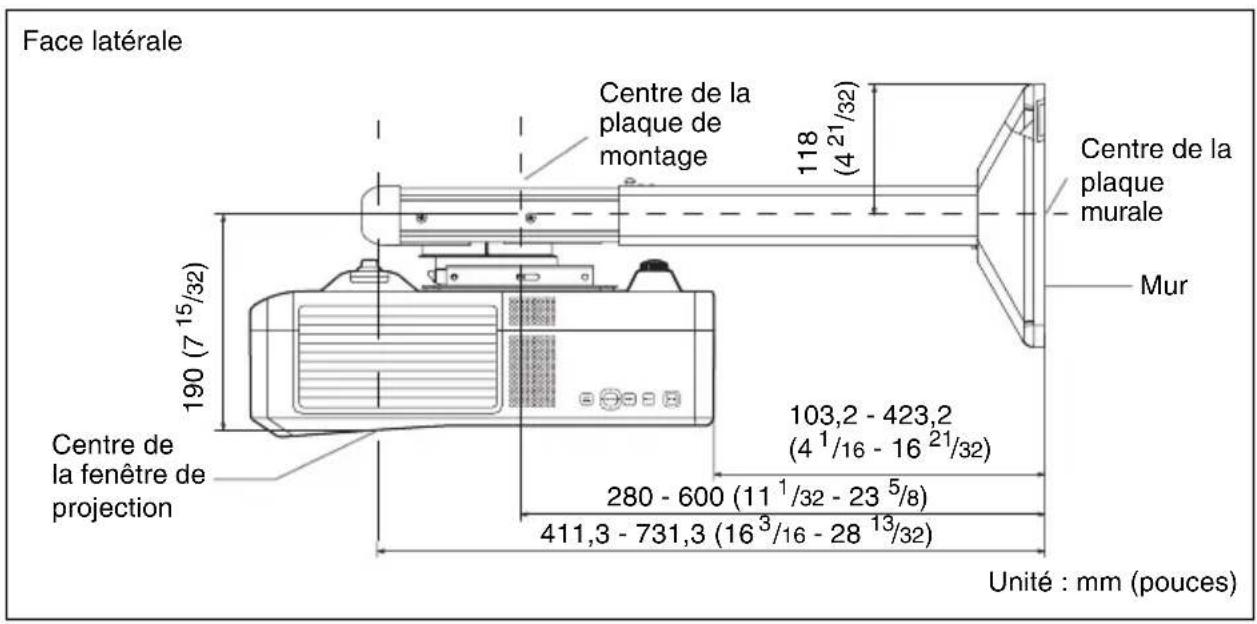

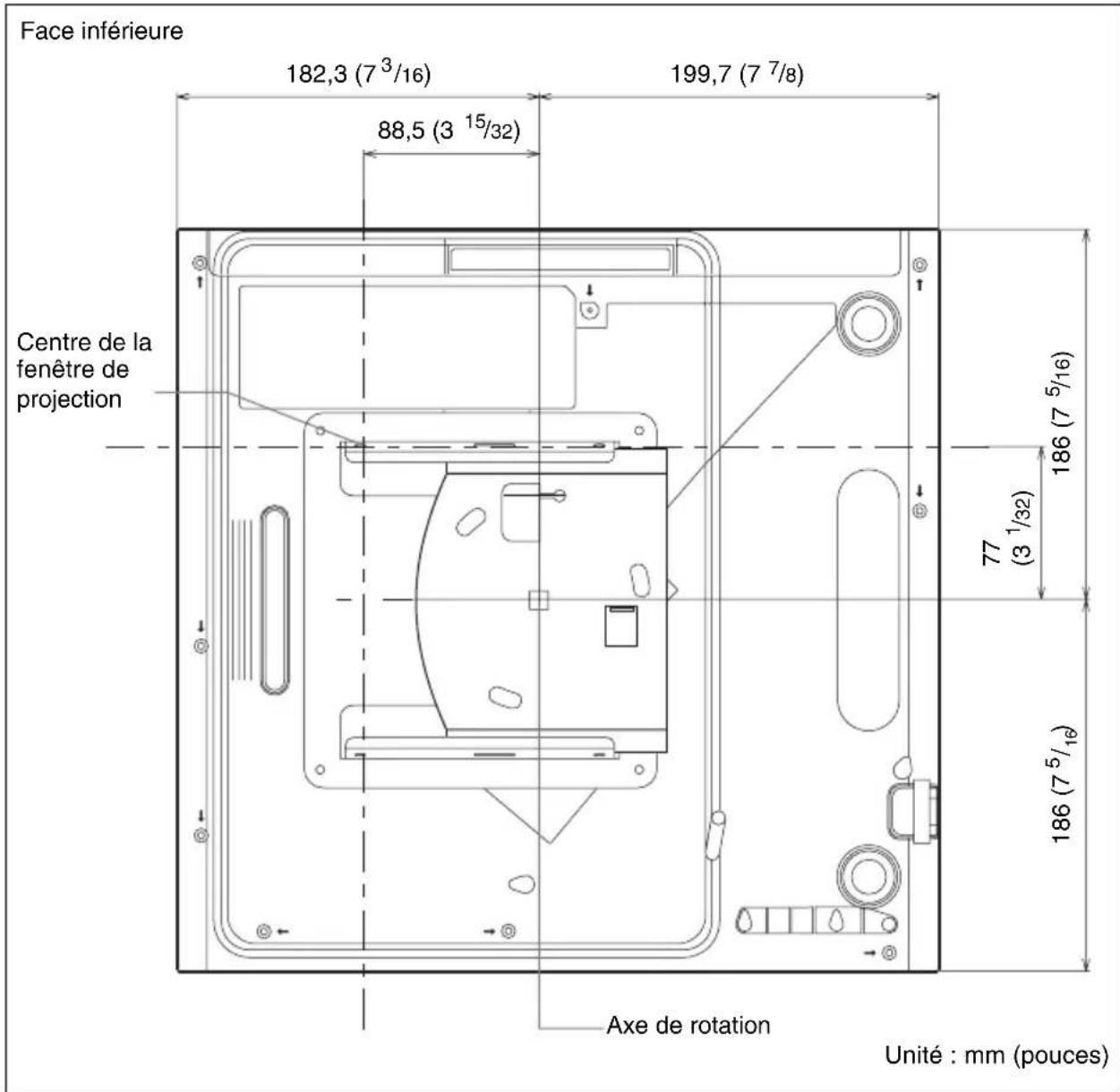

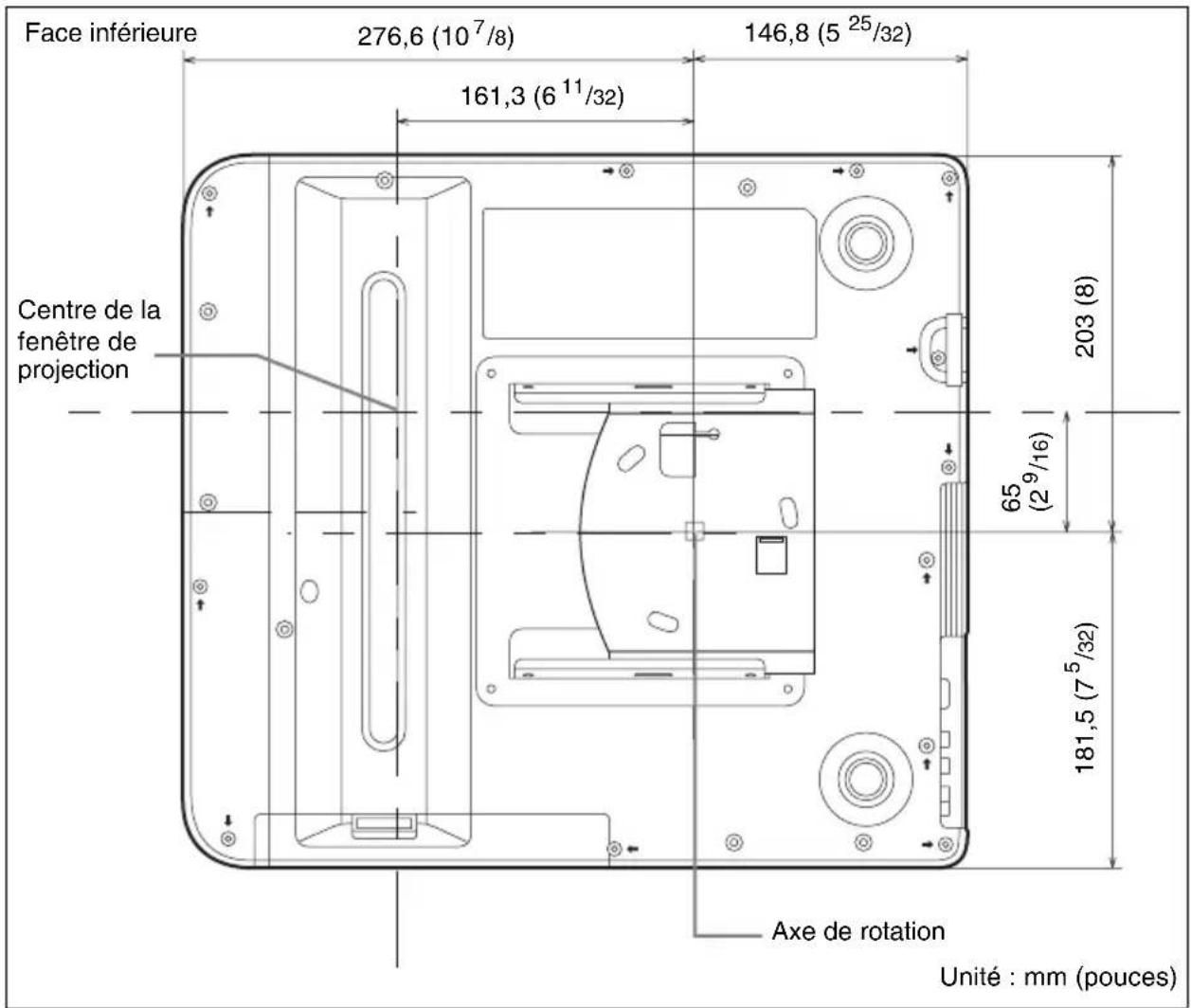

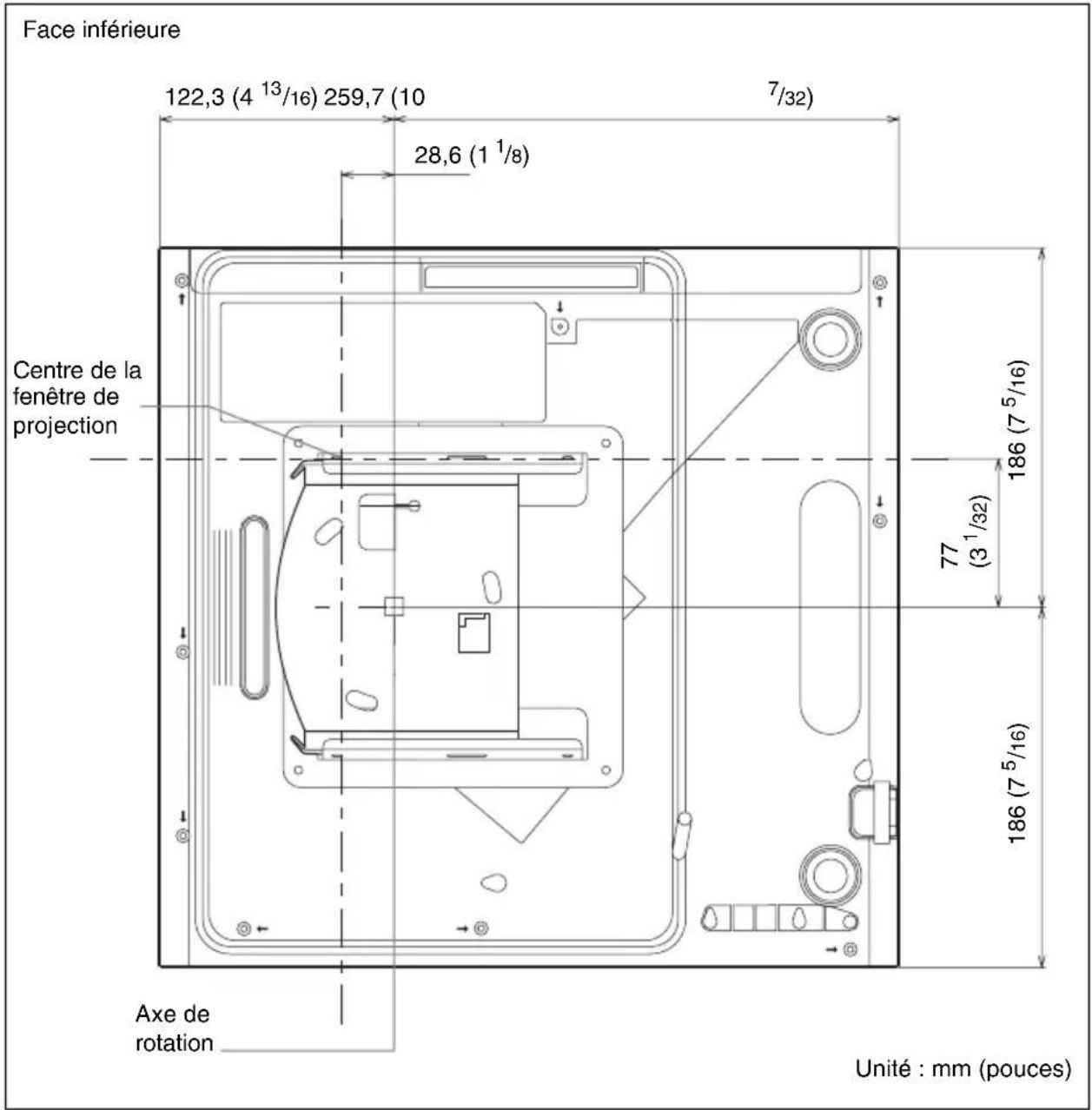

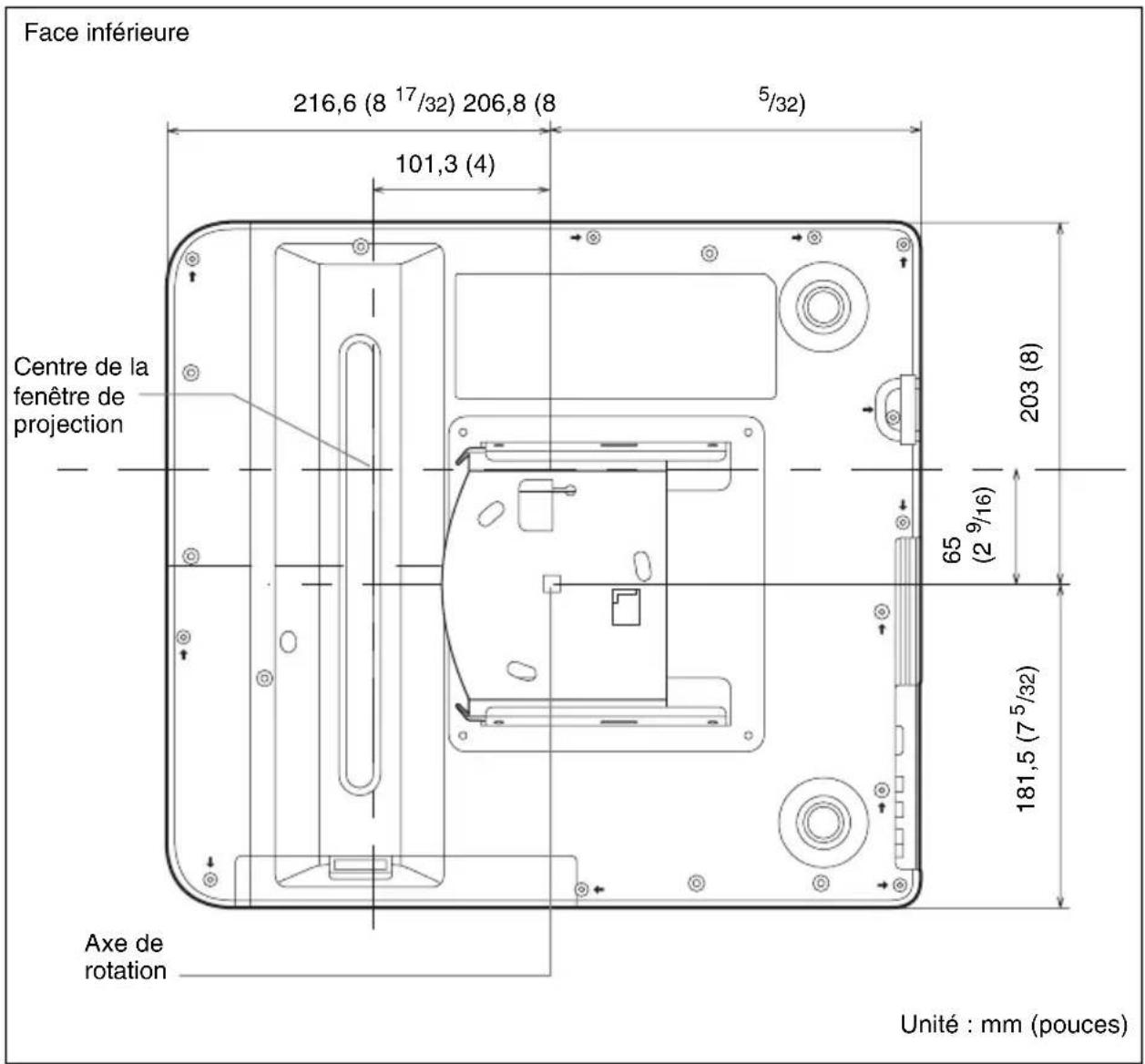

Dimensions

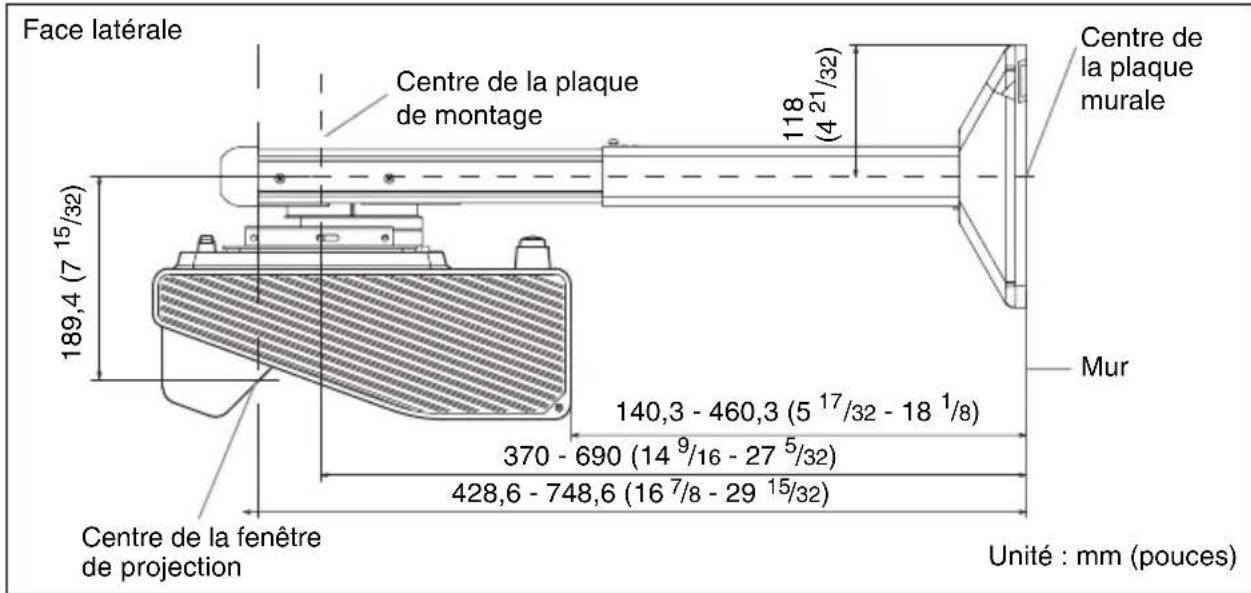

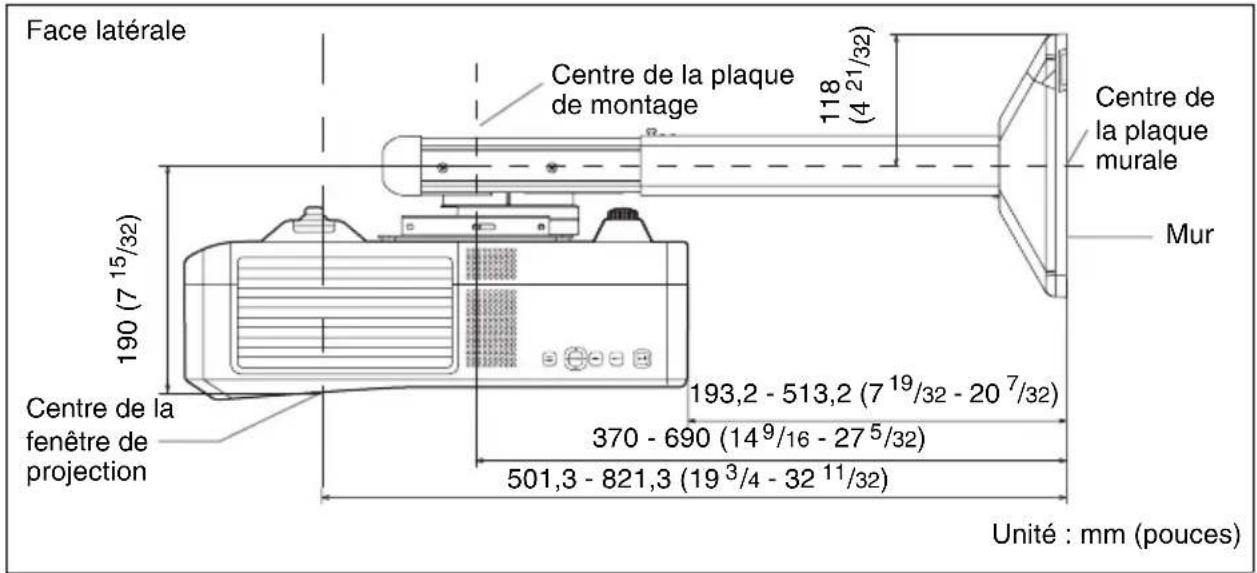

Fixation du bras à l'aide de la méthode A

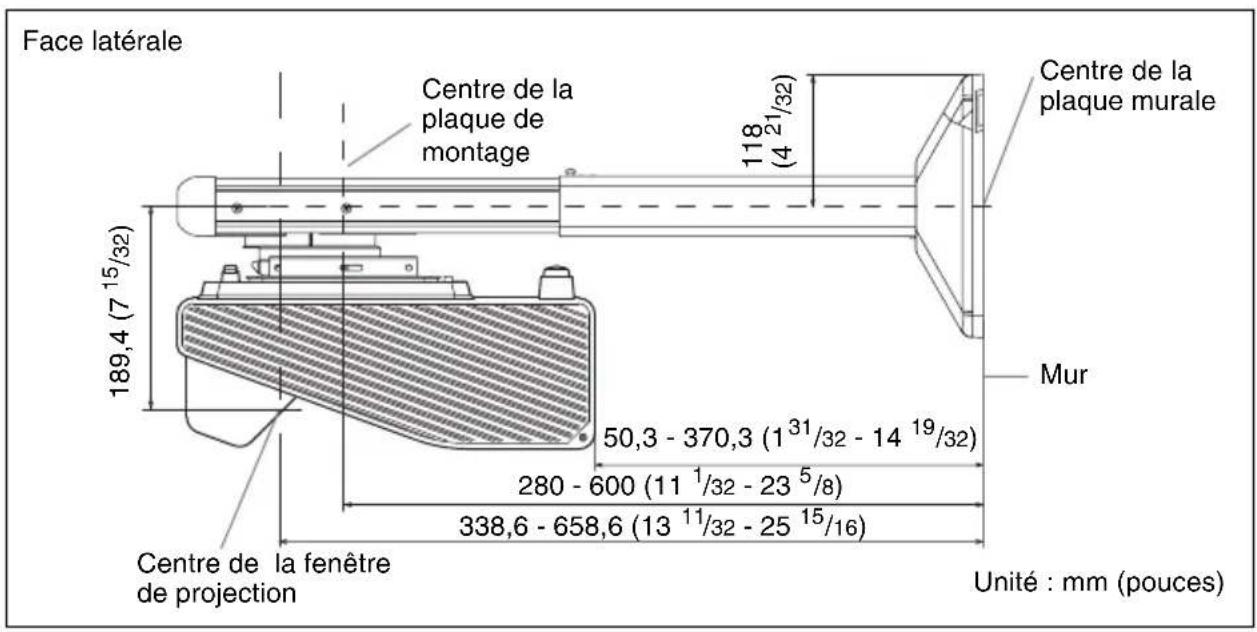

Fixation du bras à l'aide de la méthode B

Fixation du bras à l'aide de la méthode A

Fixation du bras à l'aide de la méthode B
