使用説明書 PSS-640 SONY

よくあるお問い合わせ、窓口業務などはホームページをご利用ください。 http://www.sony.jp/professional/support/

業務用商品相談窓口

フリーダイヤル 0120-788-333

携帯電話・PHS・一部のIP電話など

フリーダイヤルがご利用になれない場合…050-3754-9550

FAX [phone]

受付時間 9:00\~18:00(土・日・祝日、および休業日は除く)

ソニー株式会社 〒108-0075 東京都港区港南1-7-1

http://www.sony.net/

警告 この緊付け金具は安全のための注意事項を守らないと、ケガや人物事故になることがあります。この取付説明書と本製品の簡易説明書の「安全のために」をよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。

この取付説明書は、特約店様用に書かれたものです。

この説明書には、事故を防ぐための重要な注意事項と壁付け金具の取り扱い方を示してあります。この説明書をよくお読みのうえ、安全に作業してください。お読みになったあとは、いつでも見られるところに必ず保管してください。

お客様へ

本壁付け金具の取り付けには、確実な作業が必要になります。必ず、販売店や工事店に依頼して、安全性に充分考慮して確実な取り付けを行なってください。

特約店様へ

本壁付け金具の取り付けに特別な技術が必要ですので、設置の際には本書をよくご覧のうえ、設置を行なってください。取り付け不備や取り扱い不備による落下などの事故、損傷については、当社では責任を負いません。なお、この取付説明書は、取り付け作業後にお客様に渡してください。

本壁付け金具はソニー製プロジェクトー専用です。推奨するソニー製プロジェクトー以外の機器には使用しないでください。

耐用荷重：最大 10 kg

安全のために

警告表示の意味

この説明書および製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。

警告

この表示の注意事項を守らないと、火災や感電などにより死亡や大けがなど人身事故につながることがあります。

注意

この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えることがあります。

注意を促す記号

注意

感電

手を挟まれないよう注意

行為を禁止する記号

禁止

分解禁止

行為を指示する記号

指示

感電

下記の注意事項を守らないと、火災や感電により、死亡や大けがにつながることがあります。

製品の落下による死亡、大けがなどの事故を避けるため、下記の注意事項を必ずお守りください。

指示

• 安全のために、設置の前に壁の強度が十分であるかを確認してください。強度が十分でない場合は、設置の前に壁を十分に補強してください。
• 取り付けは手順に従ってください。手順に従わないと落下する危険や、死亡・大けがになることがあります。
• 地震や振動などによる横揺れを防止するため、設置時にはワイヤーなどにより揺れ止めの措置を行ってください。
• PSS-640 はソニー製プロジェクターの壁収付け用のサポートキットです。それ以外の用途には使用しないでください。

設置は専門の設置業者に依頼する

指示

• 設置については、必ずお買い上げ店またはソニーのサービス窓口にご相談ください。
• 壁付け金具及び、プロジェクターの設置後は、十分に安全であることを確認のうえ使用してください。また2ヶ月に1度、留め只がしっかり固定されていることを確認してください。

壁付け以外の用途で使用しない

禁止

壁付け以外の用途で使用しないで下さい。天井や床、テーブルへの取り付けを行わないで下さい。

振動や衝撃のある壁に取り付けしない

禁止

振動や衝撃のある壁に壁付け金具を設置しないでください。

設置場所の移動は、設置業者に依頼する

指示

- お客様による設置場所の移動は、人身事故につながることがあります。設置場所の移動は、お買い上げ店、ソニーのサービス窓口または専門の設置業者にご依頼ください。 - 必ず専門業者（2人以上）により設置とはずす作業を行なうようにしてください。また、プロジェクターが完全に冷えてから行なわないと、火傷や落下によりケガの原因となります。完全に冷めてから壁付け金具から取りはずしてください。

ほこりや湿気の多い場所に設置しない

感電

火災と感電を防ぐため、この壁付け金具を使用してプロジェクターをほこりや湿気の多い場所に設置しないでください。

電源コード、接続コードを外して作業する

感電

プロジェクターを壁付け金具から、取りはずすときは、必ず電源コードと接続コードを抜いてください。

分解や改造をしない

分解禁止

分解や改造をすると、けがの原因となることがあります。点検や修理は、お買い上げ店またはソニーのサービス窓口にご依頼ください。

注意

下記の注意を守らないと、けがをしたり周辺の物品に損害を与えることがあります。

取り付け時にネジを確実に締める

指示

ネジの締め付けが不充分な場合、本機が落下し、けがをする原因となることがあります。

不安定な場所で設置作業を行わない

禁止

不安定な場所で設置作業を行わないでください。腰を痛めたり、プロジェクターが落下したりして大けがの原因となります。

• お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補償はいたしかねますのでご了承ください。
• 本製品を使用したことによるお客様、または第三者からのいかなる請求についても、当社は一切の責任を負いかねます。
• 諸事情による本製品に関連するサービスの停止、中断について、一切の責任を負いかねます。

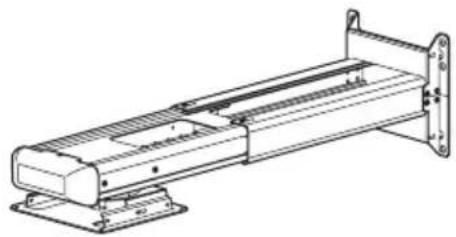

付属品を確かめる

設置用プレート (1)

M6 × 55 セルフタッピンネジ (5)

直径 11 × 50 アンカーボルト (5)

設置位置の確認

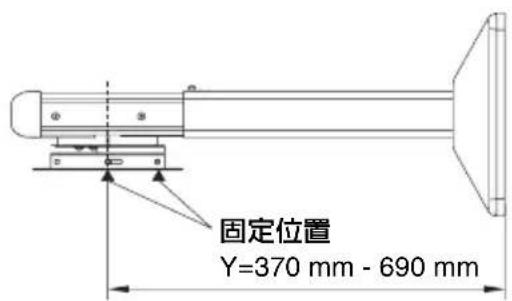

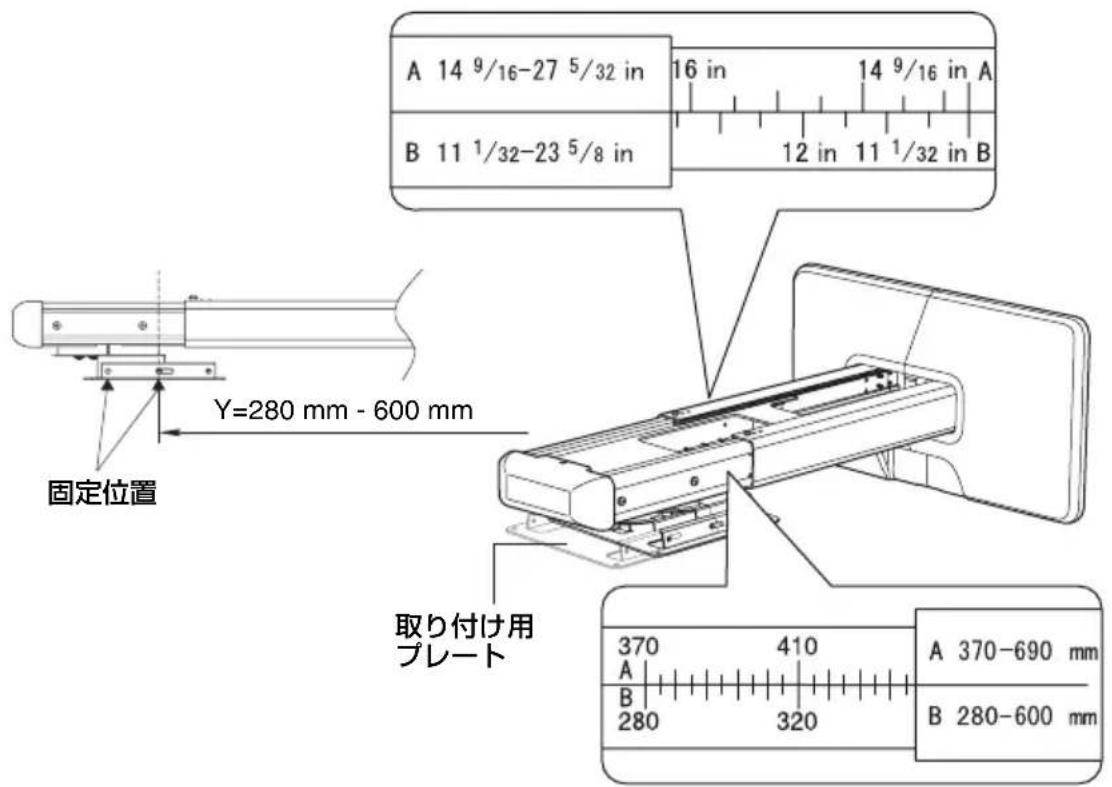

アームの固定方法をきめる

取り付け用プレートの中心と壁との間の距離に応じ、AまたはBの方法でアーム部分を固定してください。

Y= 取り付け用プレートの中心から壁までの距離

Aの方法 Y=370 mm - 690 mm

Bの方法 Y=280 mm - 600 mm

A 14 9/16-27 5/32 in B 11 1/32-23 5/8 in 16 in 14 9/16 in A 12 in 11 1/32 in B Y=280 mm - 600 mm 固定位置 取り付け用 プレート 370 A B 280 410 320 A 370-690 mm B 280-600 mm

設置寸法

投写距離表に基づいて、設置寸法を調整してください。

アーム部分の調整範囲：0 mm～320 mm（アームの固定方法 A または B）

D: 投写映像のサイズ (対角)

T：壁用プレート中心から投写窓中心までの垂直距離

L：壁用プレート中心から投写窓中心までの水平距離

X：投写映像と壁との距離

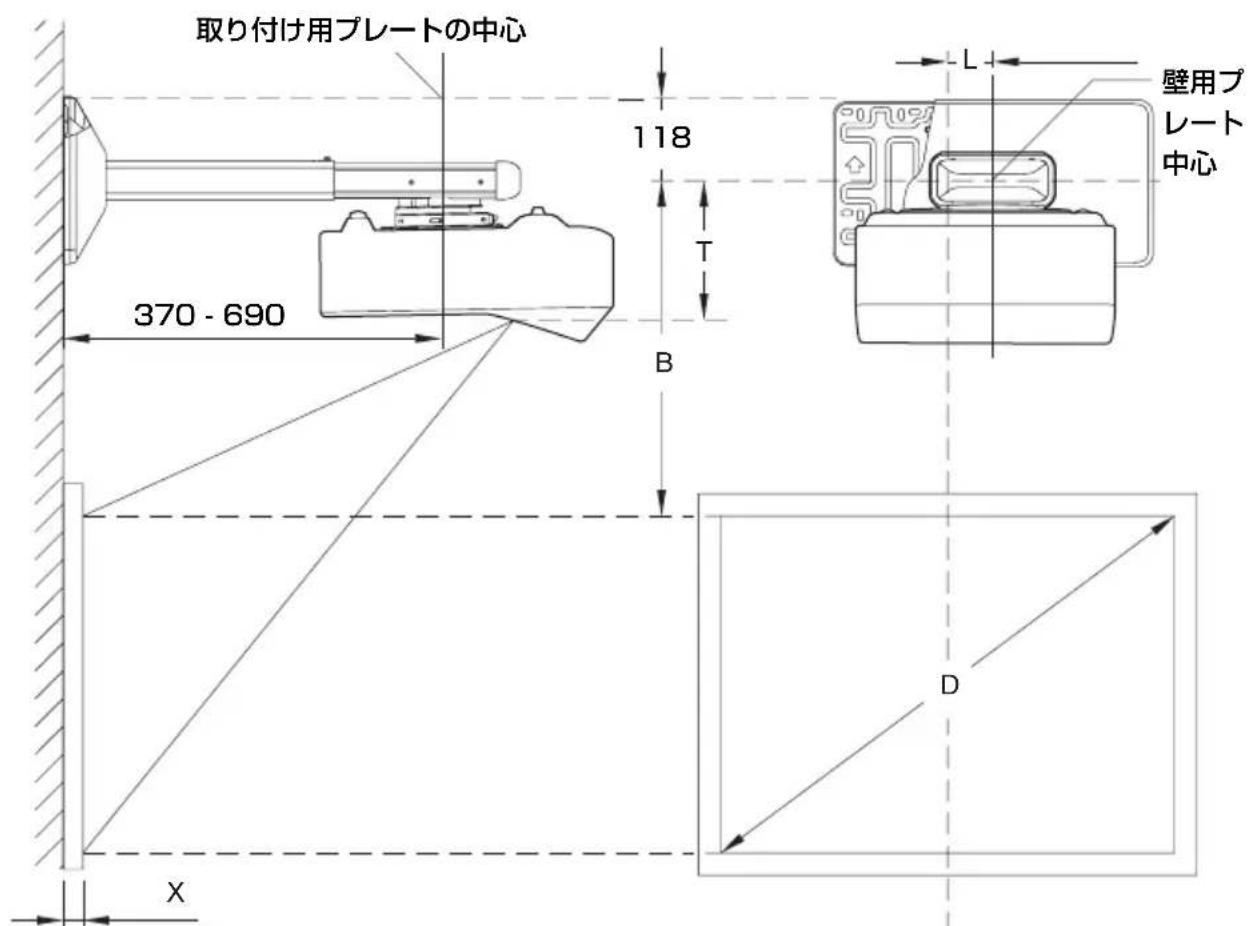

Aの方法

取り付け用プレートの中心 118 370 - 690 T B L 壁用プレート中心 D X

单位:m m

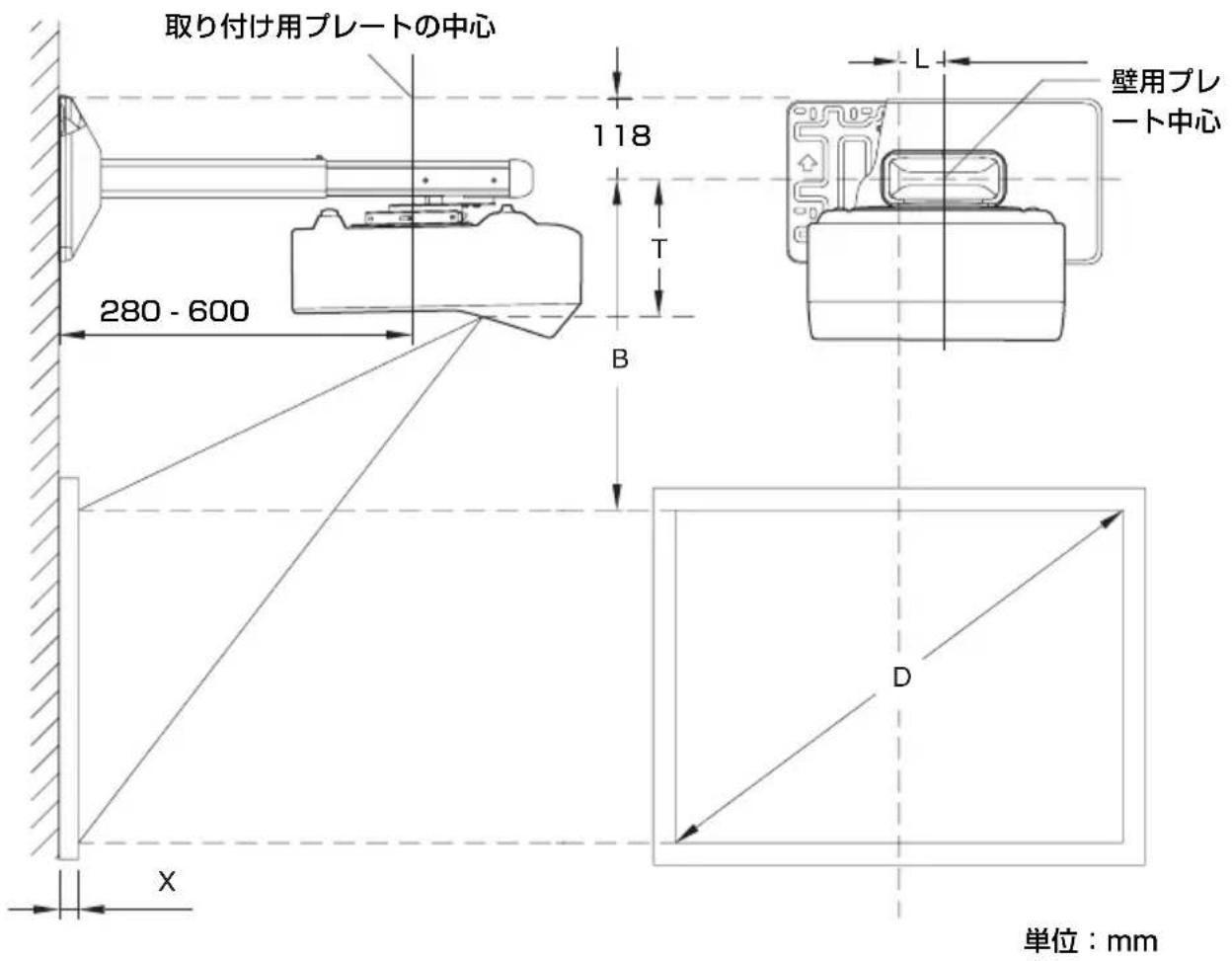

Bの方法

取り付け用プレートの中心 118 L 壁用プレート中心 280 - 600 T B D X 単位：mm

壁用プレート中心から投写窓中心までの垂直距離 T

单位：mm

壁用プレート中心から投写窓中心までの水平距離 L

单位：mm

画面サイズ		投写距離 Y-X	壁用プレート中心からスクリーン端までの高さ B
対角 D 横×縦
70 型 (1.78m)	1.51 × 0.94	0.284-0.296 0.328
80 型 (2.03m)	1.72 × 1.08	0.334-0.358 0.349
90 型 (2.29m)	1.94 × 1.21	0.403-0.419 0.369
100 型 (2.54m)	2.15 × 1.35	0.462-0.480 0.390
130 型 (3.30m)	2.80 × 1.75	0.640-0.664 0.452

VPL-SX536/SX535

单位：m

画面サイズ		投写距離 Y-X	壁用プレート中心からスクリーン端までの高さ B
対角 D 横×縦
60 型 (1.52m)	1.22 × 0.91	0.293-0.305 0.353
70 型 (1.78m)	1.42 × 1.07	0.364-0.337 0.382
80 型 (2.03m)	1.63 × 1.22	0.434-0.450 0.410
90 型 (2.29m)	1.83 × 1.37	0.505-0.523 0.439
110 型 (2.79m)	2.24 × 1.68	0.646-0.668 0.495

单位：m

画面サイズ		投写距離 Y-X				壁用プレート中心からスクリーン端までの高さ B
対角 D	横×縦					投写距離 Y-X(最短)	投写距離 Y-X(最長)
65 型 (1.65m)	1.40 × 0.88	0.309-0.320	0.445	0.446
70 型 (1.78m)	1.51 × 0.94	0.340-0.352	0.466	0.467
80 型 (2.03m)	1.72 × 1.08	0.403-0.417	0.509	0.510
90 型 (2.29m)	1.94 × 1.21	0.466-0.482	0.551	0.552
100 型 (2.54m)	2.15 × 1.35	0.529-0.547	0.593	0.595
110 型 (2.79m)	2.37 × 1.48	0.592-0.612	0.636	0.637

VPL-SX630

单位：m

画面サイズ		投写距離 Y-X				壁用プレート中心からスクリーン端までの高さ B
対角 D	横×縦					投写距離 Y-X(最短)	投写距離 Y-X(最長)
70 型 (1.78m)	1.42 × 1.07	0.315-0.327	0.362	0.3	62
80 型 (2.03m)	1.63 × 1.22	0.375-0.388	0.389	0.3	90
90 型 (2.29m)	1.83 × 1.37	0.434-0.449	0.417	0.4	17
100 型 (2.54m)	2.03 × 1.52	0.494-0.510	0.444	0.4	45
110 型 (2.79m)	2.24 × 1.68	0.553-0.571	0.472	0.4	72
115 型 (2.92m)	2.34 × 1.75	0.583-0.602	0.485	0.4	86

設置の手順

壁付け金具を壁に設置する

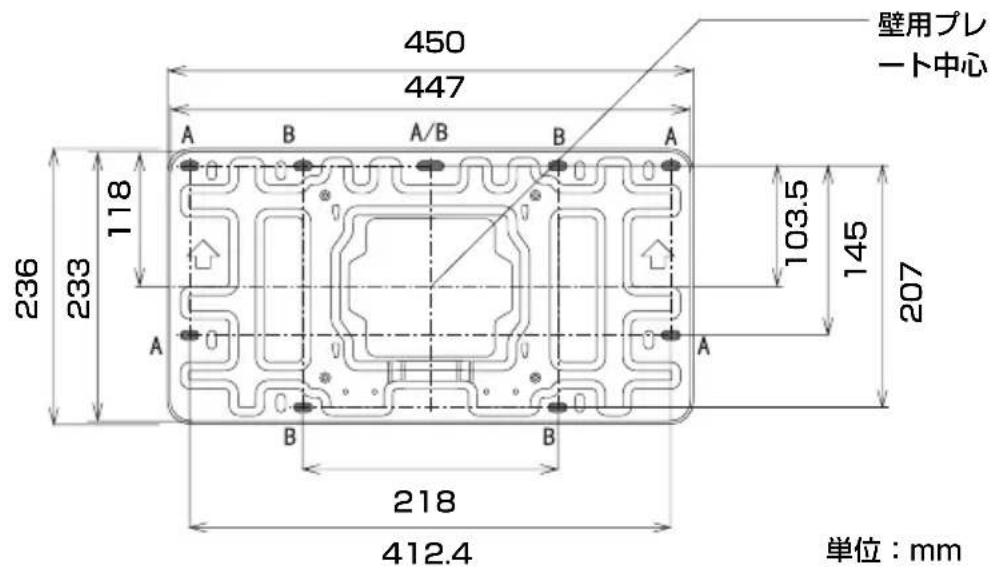

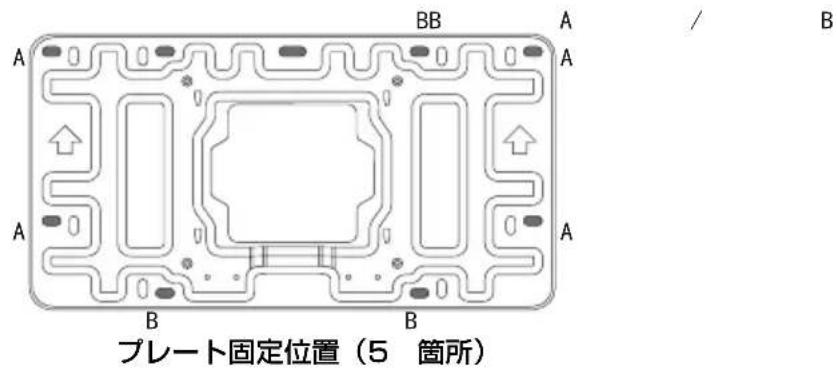

1壁用プレートを壁に設置する。

M6 × 55 セルフタッピンネジと直径 11 × 50 アンカーボルトをご使用ください。

壁用プレートを、5箇所で固定し壁に設置する場合は、A または B に Φ11 ドリルで穴を開けてください。（付属の壁用プレートテンプレートを使用して穴の位置を定めることができます。）壁用プレートに穴を開けたら各穴に直径 11 × 50 アンカーボルトを挿入し、M6 × 55 セルフタッピンネジで固定してください。 壁用プレートは水平に保ち、矢印が上向きになるようにしてください。

A BB A / B A A A B B プレート固定位置（5 箇所）

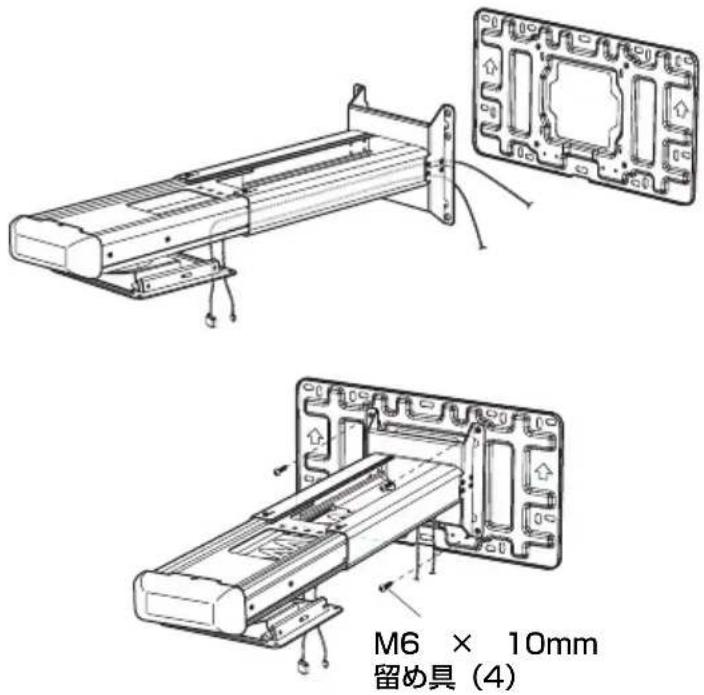

2必要なケーブルを壁付け金具に通す。

ケーブルを壁付け金具に通した後、設置用プレートを壁用プレートにひっかけてください。

その後、下の図のように4つの留め具を使用して固定してください。

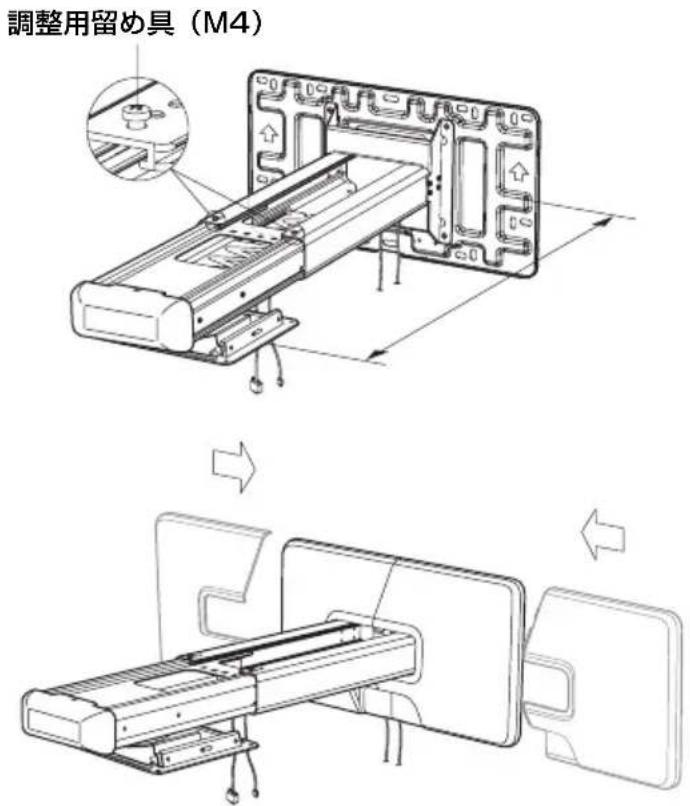

3アーム部分の長さを調整し壁用プレートカバーを装着する。

調整用留め具 (M4)

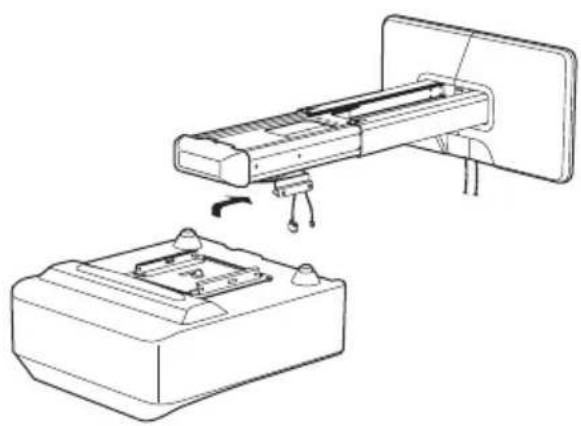

プロジェクターを壁付け金具に設置する

14つの留め具（M4 × 10mm）を使用して取り付け用プレートをプロジェクターに取り付ける。

2壁付け用金具にプロジェクターを設置する。

プロジェクターを取り付け用プレートを使用して持ち上げ、取り付け用プレートを設置用プレートにスライドして取り付けてください。その後、下の図のように 4 つの留め具（M5 × 10mm）を使用して取り付け用プレートを固定してください。

3電源コードと他のケーブルをプロジェクターに接続する。

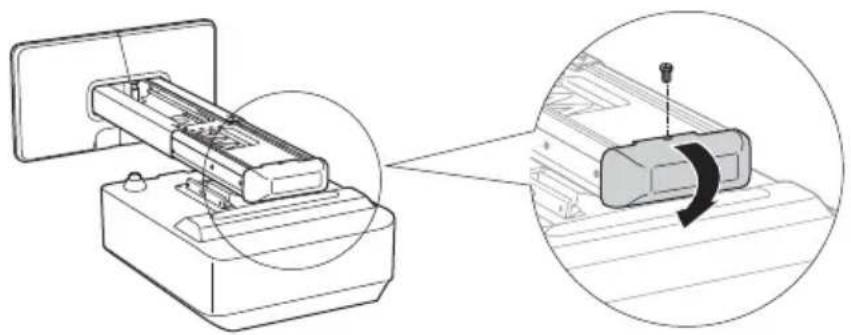

投写スクリーンを調整する

調整前にダイヤルカバーをはずし、調整後はダイヤルカバーを元に戻してください。

重量 約 4.8 kg
壁付け金具調整角度	垂直方向の傾斜、水平方向の旋回、水平方向に対する回転 ± 5^ (3 方向)
壁付け金具調整範囲	壁から取り付けプレート中心位置までの水平距離280 mm ~ 690 mm
最大荷重 10 kg

所有：ソニー（中国）有限会社上海支社

住所：上海市黄浦区湖濱路 222 号企業天地一号 8 階

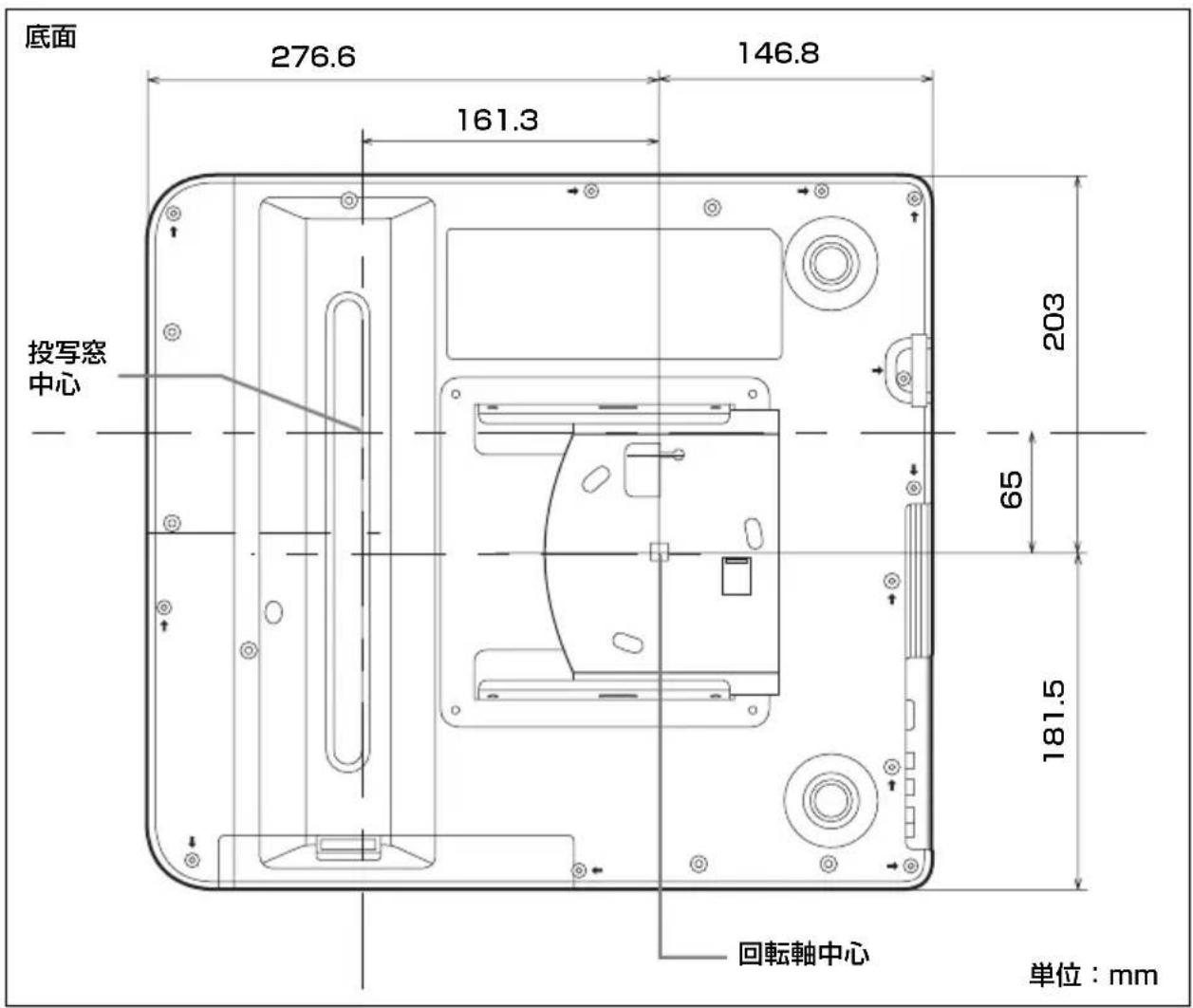

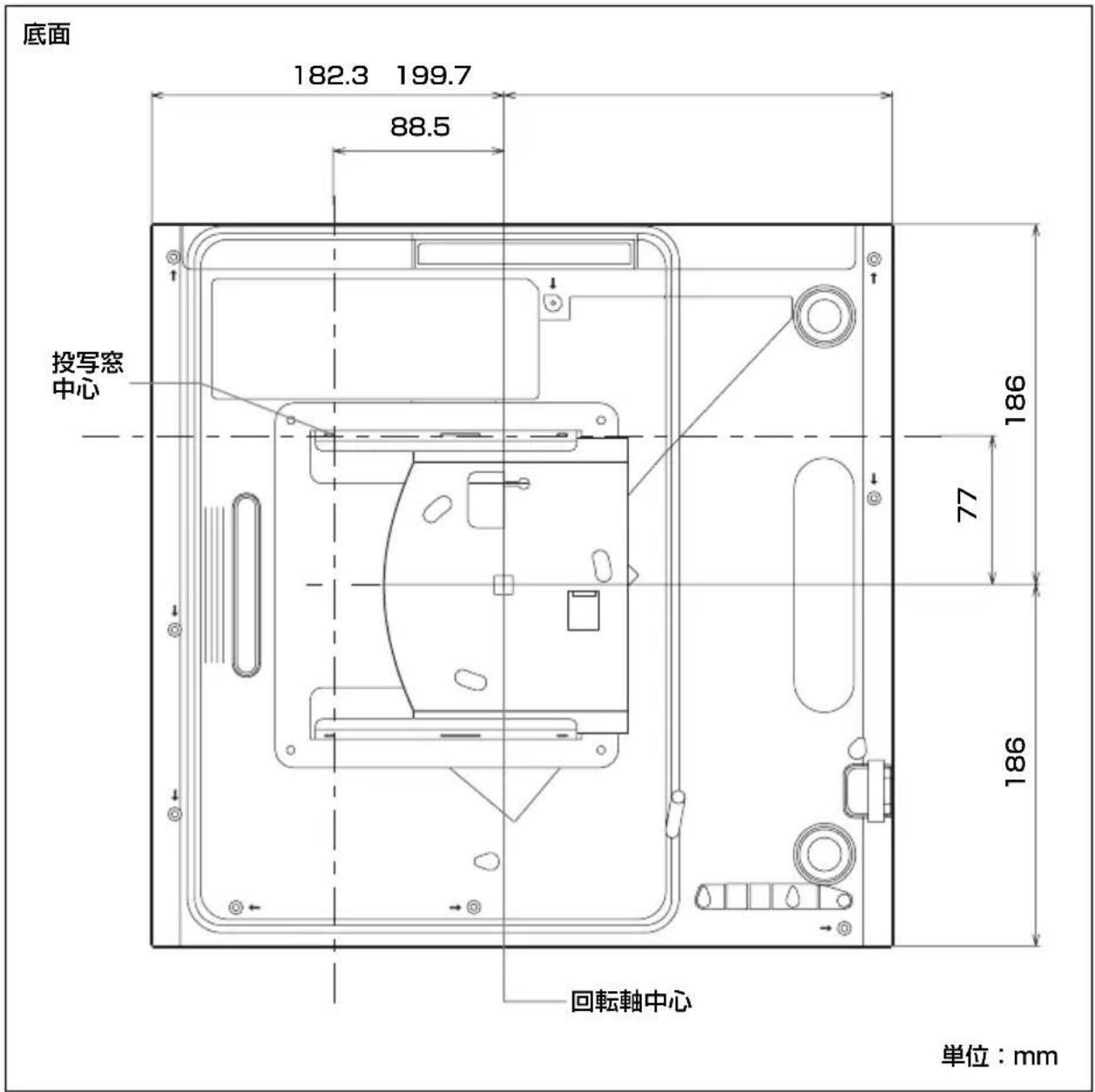

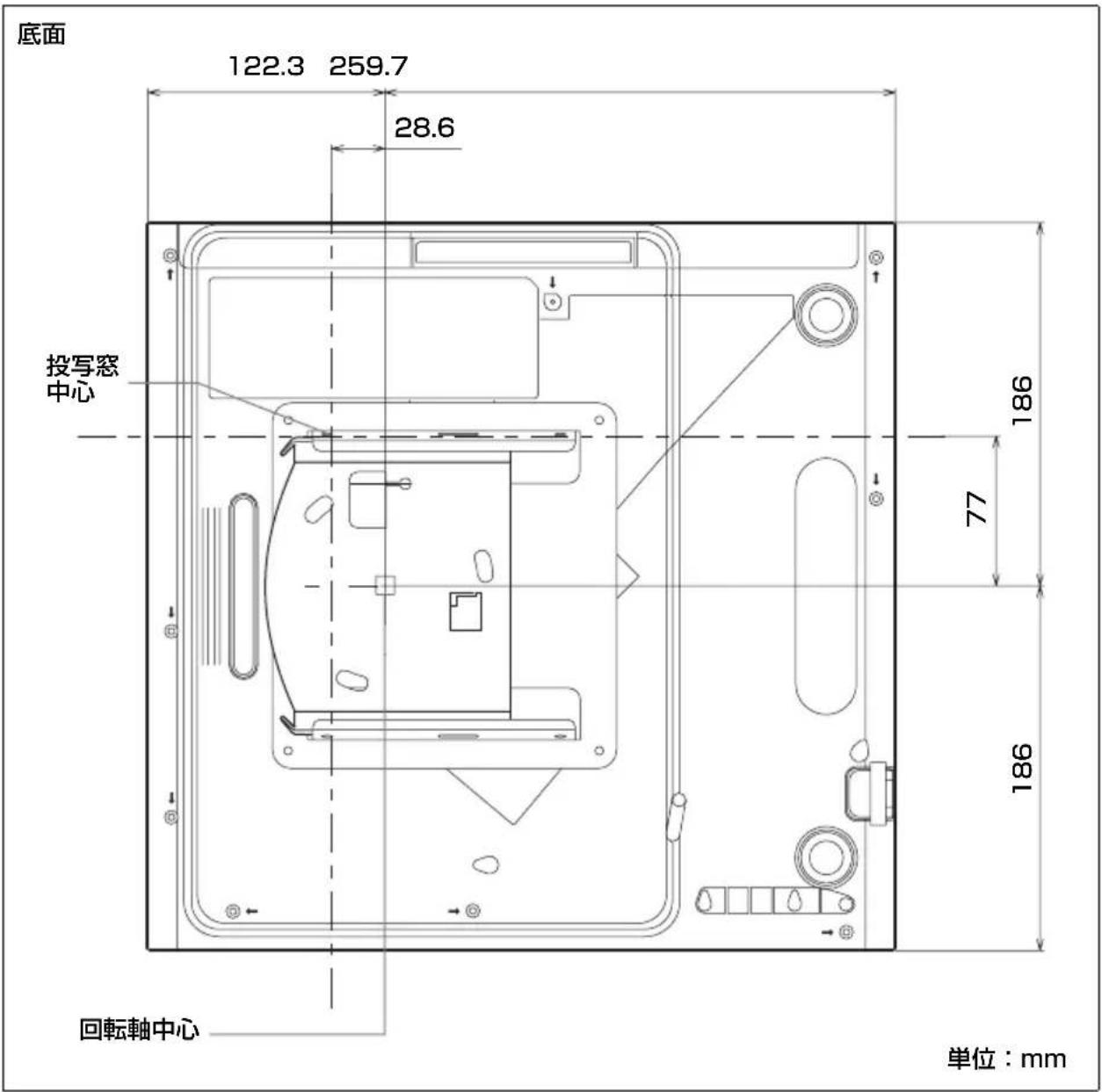

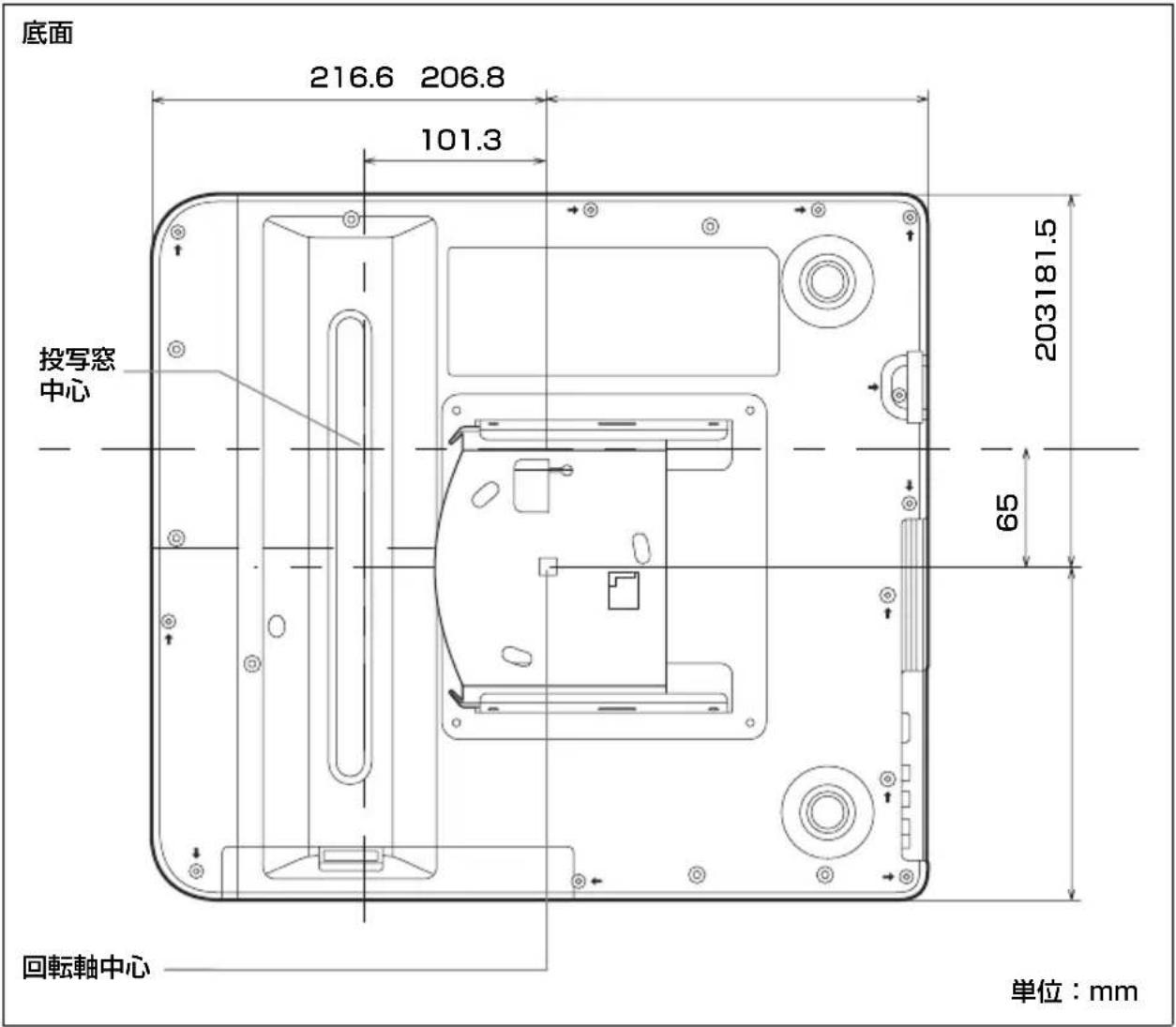

寸法図

側面 取り付け プレート中心 118 壁用プレ ート中心 壁 190 193.2 - 513.2 投写窓中心 370 - 690 501.3 - 821.3 単位：mm

側面 取り付け プレート中心 118 壁用プレ ート中心 壁 190 103.2 - 423.2 280 - 600 411.3 - 731.3 投写窓中心 単位：mm

側面 取り付け プレート中心 118 壁用プレ ート中心 189.4 140.3 - 460.3 370 - 690 428.6 - 748.6 壁 投写窓中心 単位：mm

側面 取り付け プレート中心 118 壁用プレ ート中心 189.4 50.3 - 370.3 280 - 600 338.6 -658.6 壁 投写窓中心 単位：mm
