PSS-640 - 投影仪墙壁支架 SONY - 免费用户手册

用户手册 PSS-640 SONY

固定位置 Y=370 mm - 690 mm

450 447 壁用プレ ート中心 A B A/B B A 236 118 233 103.5 145 207 A B B 218 412.4 単位：mm

Φ11mm >60mm

底面 276.6 146.8 161.3 投写窓中心 203 65 181.5 回転軸中心 単位：mm

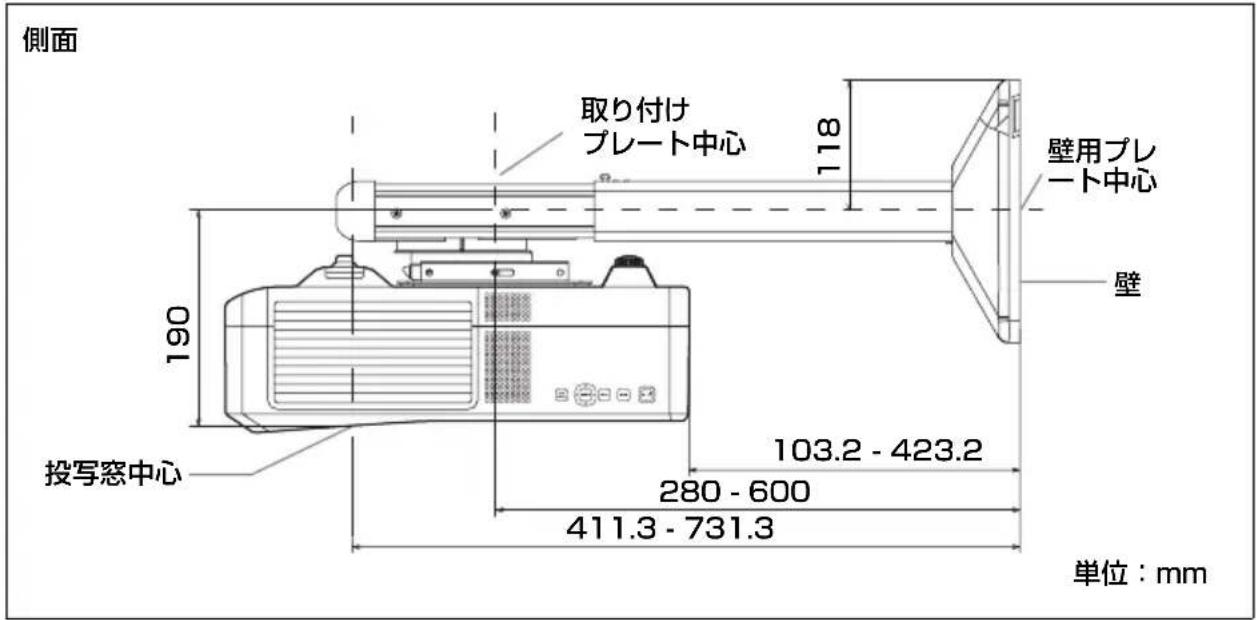

B の方法でアームを固定したとき

底面 216.6 206.8 101.3 投写窓 中心 203181.5 65 回転軸中心 単位：mm

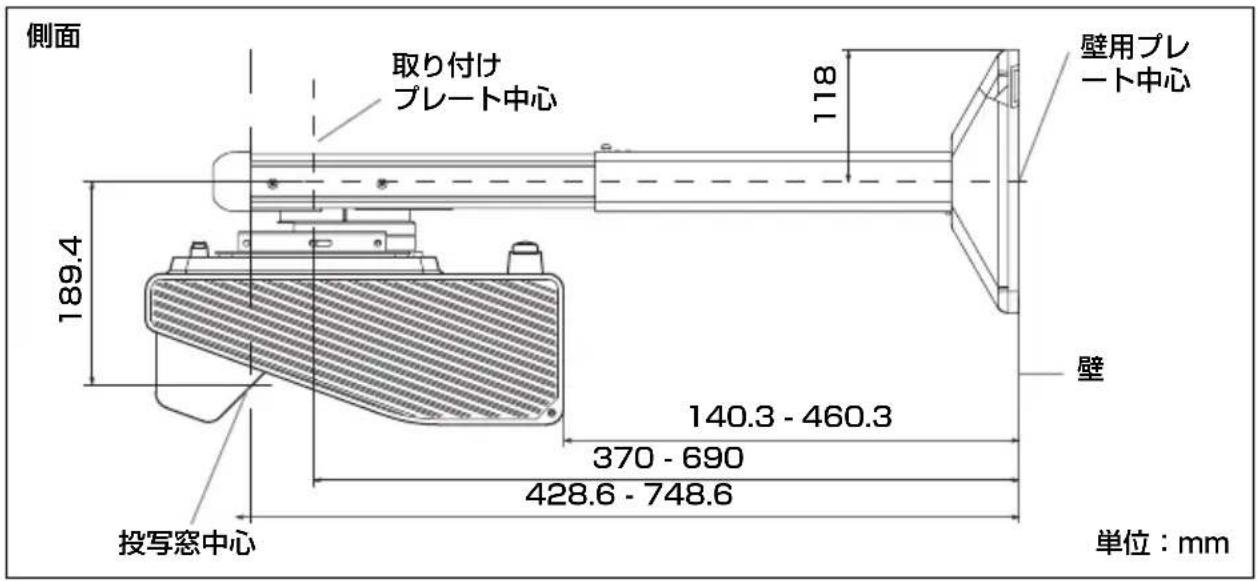

A の方法でアームを固定したとき

底面 182.3 199.7 88.5 投写窓 中心 186 77 186 回転軸中心 单位：mm

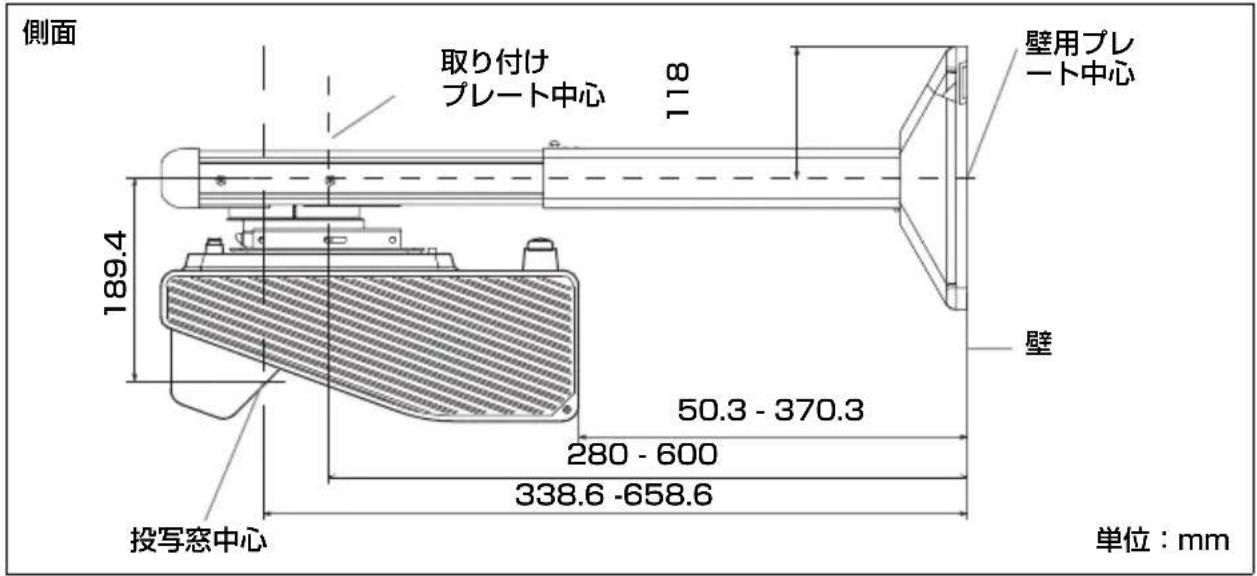

B の方法でアームを固定したとき

底面 122.3 259.7 28.6 投写窓 中心 186 77 186 回転軸中心 单位：mm

English

CAUTION

本手册介绍了如何正确使用投影机吊架以及为避免事故发生而需要注意的重要事项。请务必完整阅读本手册，以及安全地进行安装作业。请妥善保管本手册，以便将来参考。

致用户

安装本投影机吊架需要足够的专业知识。请务必将安装作业委托给 Sony 经销商或者有资质的承包商，并在安装过程中特别注意安全。

致 Sony 经销商

安装本投影机吊架需要足够的专业知识。请务必完整阅读本手册后才能进行安装作业。对于因操作不当或安装不当造成的任何损害或事故，如掉落等，Sony概不负责。请在安装后将本手册交由用户保管。

本投影机吊架用于 Sony 投影机。请勿安装任何非推荐的 Sony 投影机。

最大载重：10 kg

安全须知

重要安全须知

- 为安全起见，请在安装前检查墙壁的强度。如果墙壁不够坚固，请在安装前进行加固。

- 务必以指示的顺序组装和安装投影机吊架。否则投影机可能会掉落，从而导致人员死亡或严重受伤。

- 安装投影机吊架时，务必连接安全绳以防止因地震等引起振动时出现摇摆。

- PSS-640 是 Sony 投影机吊架的支撑套件。请勿将投影机吊架用于设计目的以外的其他用途。

- 有关安装，请咨询投影机吊架的经销商或授权的 Sony 专业人员。

- 安装投影机吊架和投影机以后，请在使用前检查它们是否足够牢固和安全。请每2个月确认螺丝是否松动。

- 请勿将投影机吊架用于设计目的以外的其他用途。请勿安装在天花板、地板或书桌上。

- 请勿将投影机吊架安装在会受到振动或撞击的墙壁上。

- 自行移动安装位置可能会导致身体伤害。请咨询投影机吊架的经销商、授权的Sony 专业人员或授权的维修人员。

- 将投影机安装到投影机吊架或者从上面拆下时，必须由有资质的技术人员（2或更多）进行操作。如果在投影机温度很高时拆下，可能会由于产品倾倒而造成严重人身伤害或火灾。从投影机吊架上拆下投影机时，请确保投影机的温度已冷却。

- 为了避免火灾或触电，请勿将投影机和投影机吊架安装在潮湿或灰尘多的地方。

- 从投影机吊架上拆下投影机时，请务必预先拔掉交流电源线和其他连接电缆。

- 如果拆卸或改装投影机吊架，可能会导致人员受伤。有关检查或维修，请咨询投影机吊架的经销商或授权的Sony专业人员。

- 如果螺丝未拧紧，投影机可能会掉落并可能造成人员受伤。

- 请勿在不稳固的位置执行安装作业。否则您的后背可能会受伤或投影机可能会掉落，从而导致严重人员受伤。

注意

- 在使用前请始终确认本机运行正常。 无论保修期内外或基于任何理由，SONY 对任何损坏概不负责。由于本机故障造成的现有损失或预期利润损失，不作（包括但不限于）退货或赔偿。

- SONY 对本产品用户或第三方的任何索赔概不负责。

- SONY 对因任何情况导致终止或停止使用本机相关服务概不负责。

关于废弃产品的处理

请不要将废弃的产品与一般的生活垃圾一同弃置。正确处置废弃的产品有助于避免对环境和人类健康造成潜在的负面影响。具体的处理方法请遵循当地的规章制度。

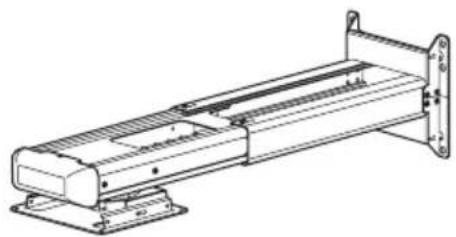

检查随机附件

固定板 (1)

根据投影机安装板的中心和墙壁之间的距离，使用方法 A 或 B 固定支撑臂。 Y = 投影机安装板的中心和墙壁之间的距离

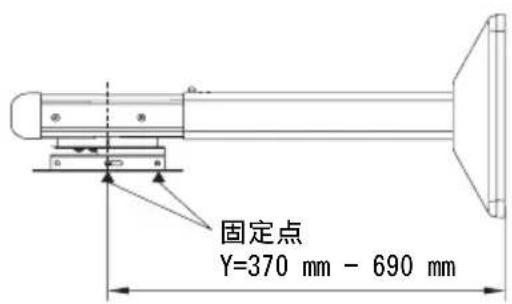

方法 A Y=370 mm - 690 mm

固定点 Y=370 mm - 690 mm

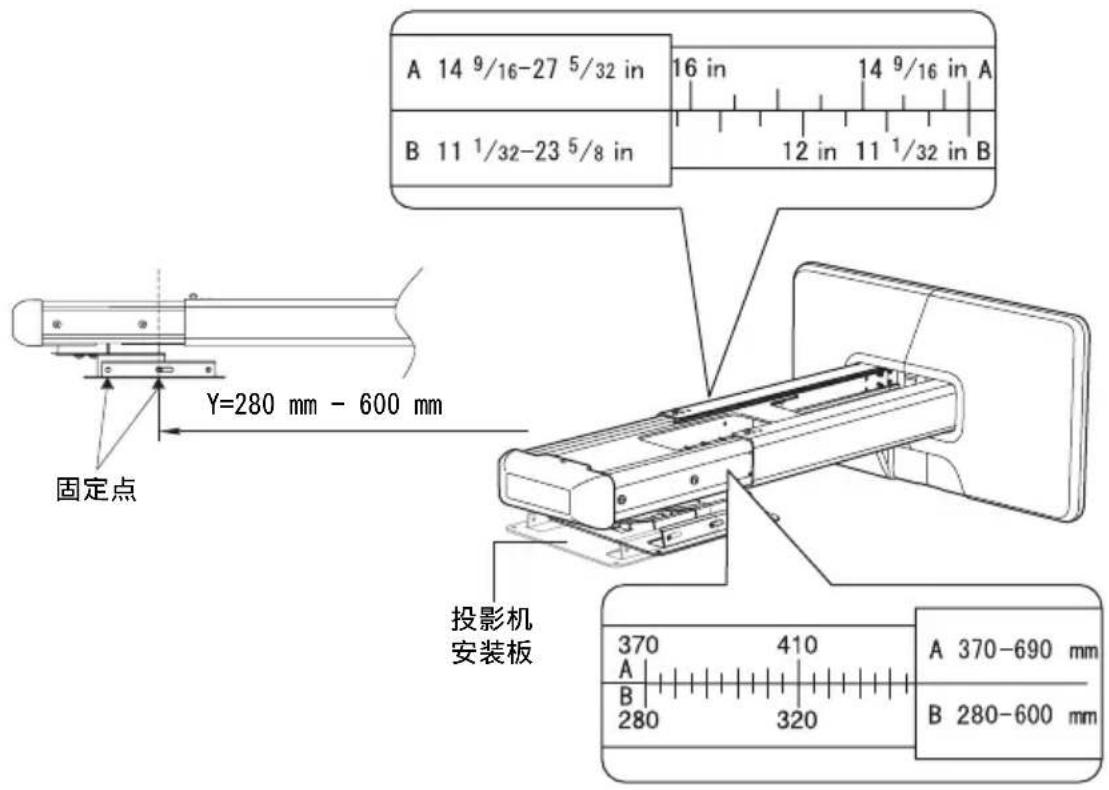

方法 B Y=280 mm - 600 mm

A 14 9/16-27 5/32 in B 11 1/32-23 5/8 in 16 in 14 9/16 in A 12 in 11 1/32 in B Y=280 mm - 600 mm 固定点 投影机 安装板 370 A B 280 410 320 A 370-690 mm B 280-600 mm

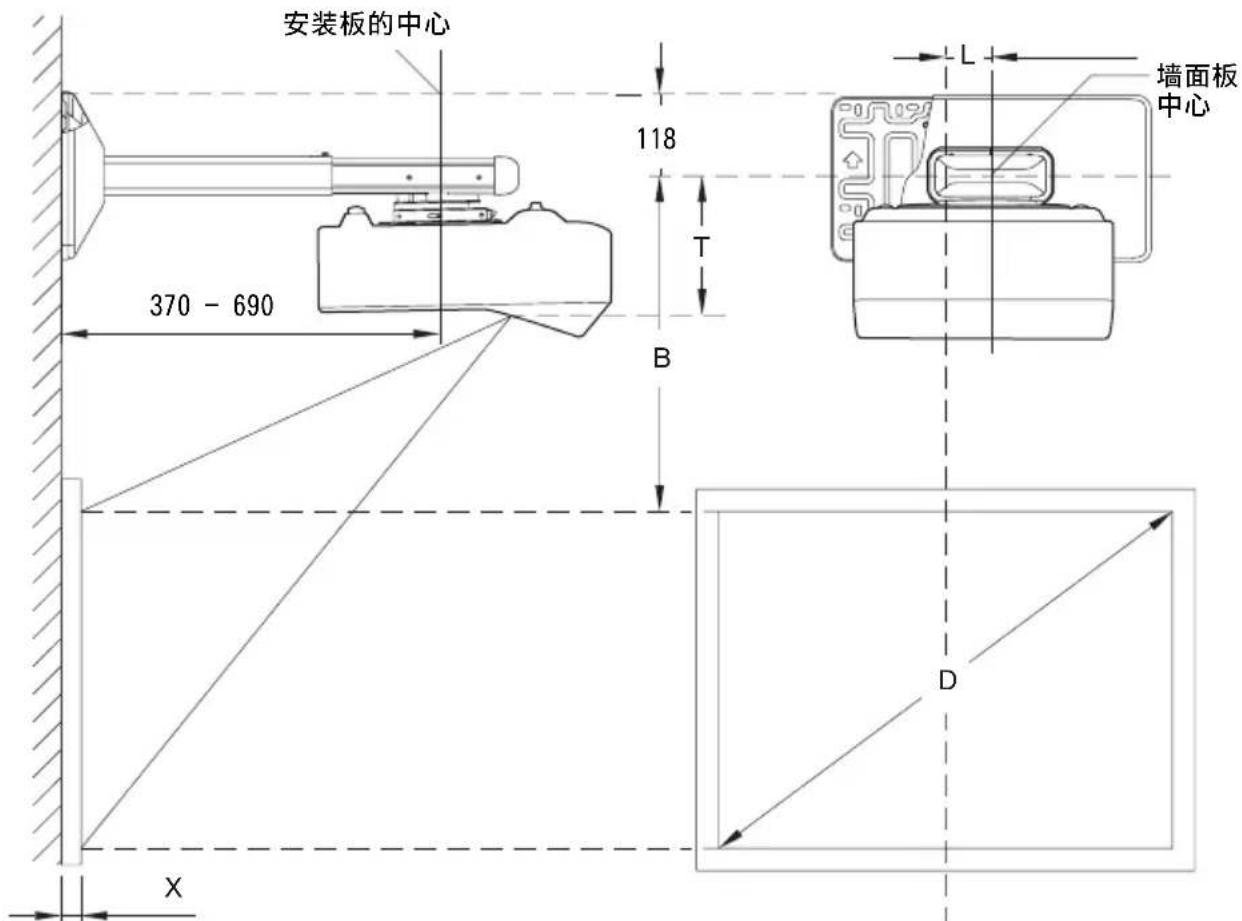

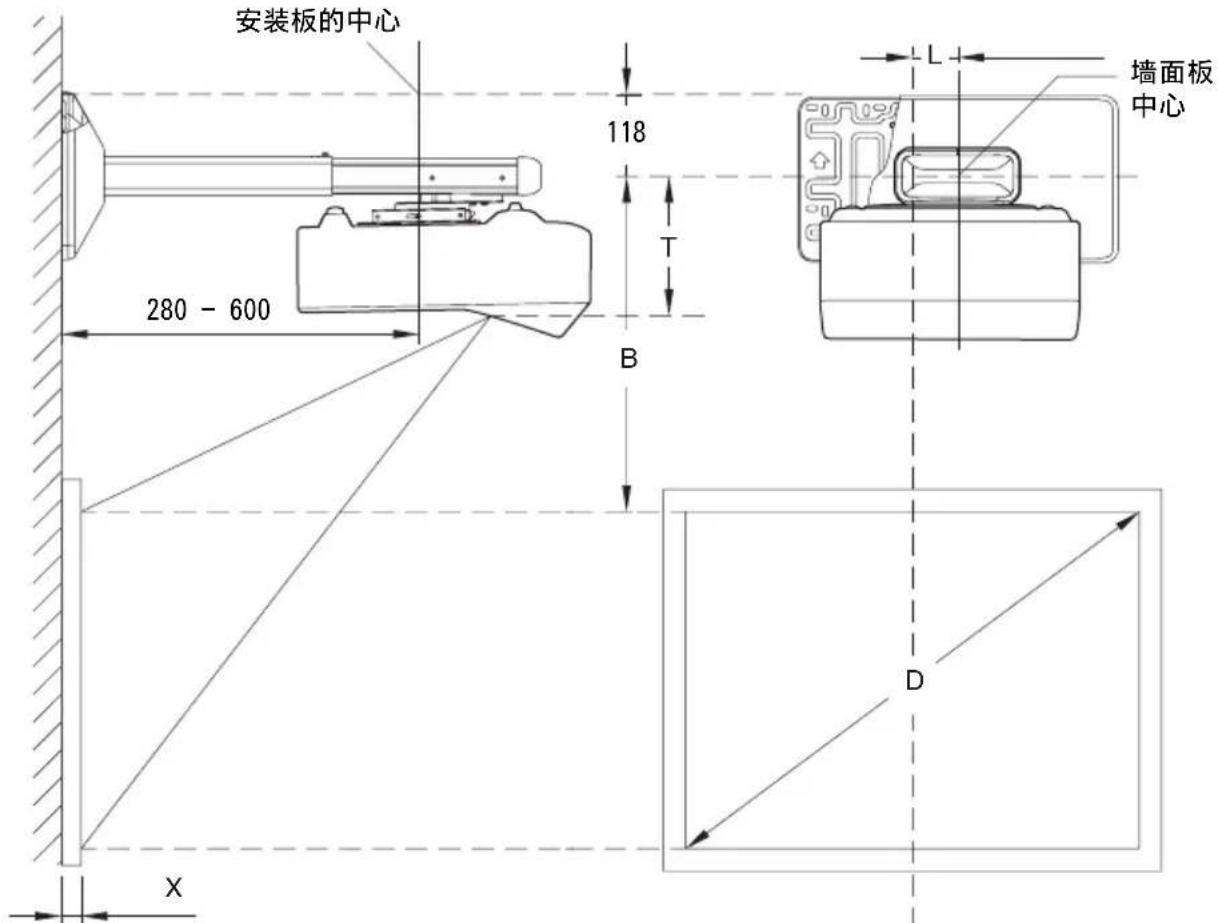

安装图

安装投影机吊架时，请参考投影距离表。

支撑臂调节范围：0 mm - 320 mm （支撑臂固定方法 A 或 B）

D: 投影图像尺寸 (对角线)

T: 从墙面板中心到投影窗口中心的垂直距离

L: 从墙面板中心到投影窗口中心的水平距离

X: 投影图像和墙壁之间的距离

方法 A

安装板的中心 370 - 690 118 T B L 墙面板 中心 D X

单位：mm

方法 B

安装板的中心 280 - 600 118 T B L 墙面板 中心 D X

单位：mm

从墙面板中心到投影窗口中心的垂直距离 T

单位：mm

从墙面板中心到投影窗口中心的水平距离 L

单位：mm

银幕尺寸		投影距离 Y-X	从墙面板中心到银幕边缘的高度 B
对角线 D 宽度 × 高度
70 英寸(1.78 m)	1.51 × 0.94	0.284-0.296 0.328
80 英寸(2.03 m)	1.72 × 1.08	0.334-0.358 0.349
90 英寸(2.29 m)	1.94 × 1.21	0.403-0.419 0.369
100 英寸(2.54 m)	2.15 × 1.35	0.462-0.480 0.390
130 英寸(3.30 m)	2.80 × 1.75	0.640-0.664 0.452

单位：m

VPL-SX536/SX535

银幕尺寸		投影距离 Y-X	从墙面板中心到银幕边缘的高度 B
对角线 D 宽度 × 高度
60 英寸(1.52 m)	1.22 × 0.91	0.293-0.305 0.353
70 英寸(1.78 m)	1.42 × 1.07	0.364-0.337 0.382
80 英寸(2.03 m)	1.63 × 1.22	0.434-0.450 0.410
90 英寸(2.29 m)	1.83 × 1.37	0.505-0.523 0.439
110 英寸(2.79 m)	2.24 × 1.68	0.646-0.668 0.495

单位：m

银幕尺寸		投影距离 Y-X	从墙面板中心到银幕边缘的高度 B
对角线 D 宽度 × 高度			投影距离Y-X (最短)	投影距离Y-X (最长)
65 英寸(1.65 m)	1.40 × 0.88	0.309-0.320 0.445 0.446
70 英寸(1.78 m)	1.51 × 0.94	0.340-0.352 0.466 0.467
80 英寸(2.03 m)	1.72 × 1.08	0.403-0.417 0.509 0.510
90 英寸(2.29 m)	1.94 × 1.21	0.466-0.482 0.551 0.552
100 英寸(2.54 m)	2.15 × 1.35	0.529-0.547 0.593 0.595
110 英寸(2.79 m)	2.37 × 1.48	0.592-0.612 0.636 0.637

单位：m

VPL-SX630

银幕尺寸		投影距离 Y-X	从墙面板中心到银幕边缘的高度 B
对角线 D 宽度 × 高度			投影距离Y-X (最短)	投影距离Y-X (最长)
70 英寸(1.78 m)	1.42 × 1.07	0.315-0.327 0.362 0.362
80 英寸(2.03 m)	1.63 × 1.22	0.375-0.388 0.389 0.390
90 英寸(2.29 m)	1.83 × 1.37	0.434-0.449 0.417 0.417
100 英寸(2.54 m)	2.03 × 1.52	0.494-0.510 0.444 0.445
110 英寸(2.79 m)	2.24 × 1.68	0.553-0.571 0.472 0.472
115 英寸(2.92 m)	2.34 × 1.75	0.583-0.602 0.485 0.486

单位：m

安装步骤

将投影机吊架安装在墙面上

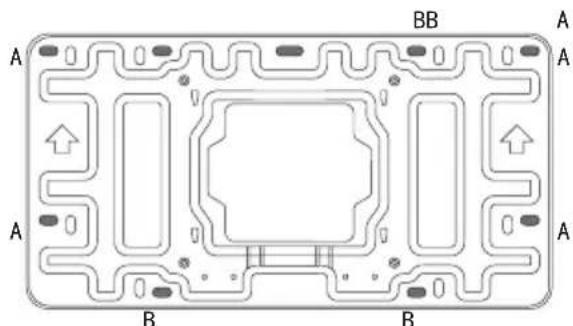

1 将墙面板安装到墙壁上。

请使用 M6 × 55 自攻螺丝和直径 11 × 50 锚定螺栓进行安装。

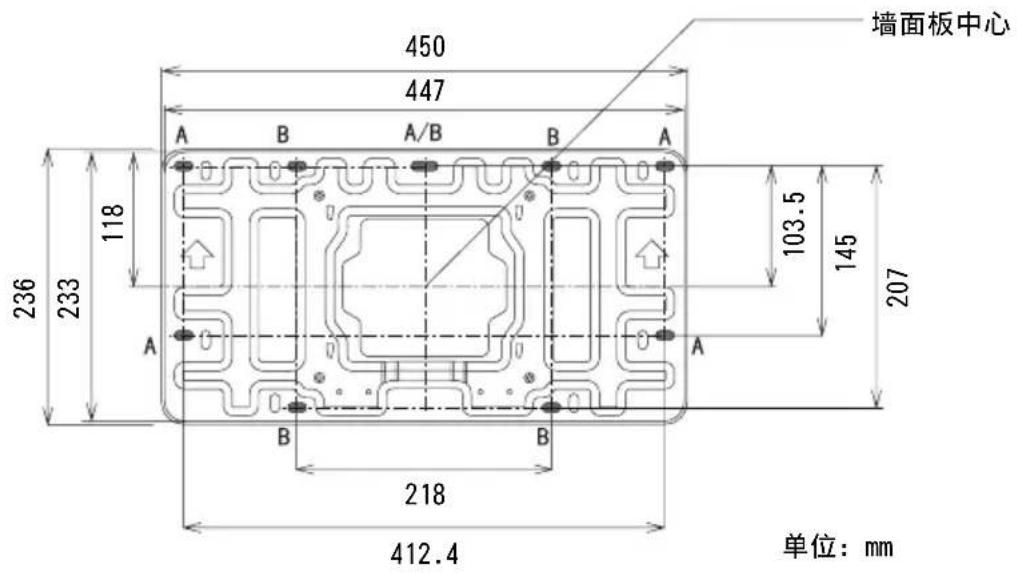

墙面板中心 450 447 A B A/B B A 118 236 233 118 103.5 145 207 A B 218 412.4 单位：mm

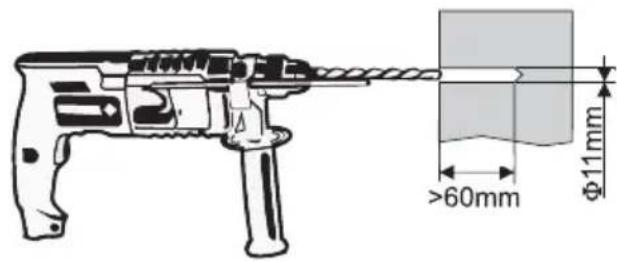

>60mm Φ11mm

如果通过固定 5 个位置将墙面板安装在墙壁上，请在 A 或 B 处钻出 11 mm 的孔。（可用附带的墙面安装模板确定孔位。）钻孔后，请在每个孔中插入一个 11 × 50 的锚定螺栓，并使用 M6 × 55 自攻螺丝固定墙面板。请确保墙面板上的箭头指向上方，并且墙面板保持水平。

A BB A A A B B

固定 5 个位置

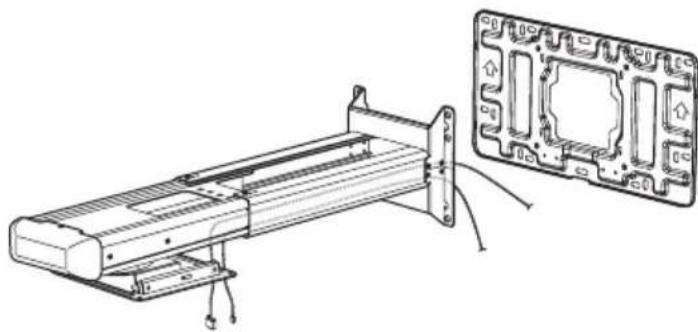

2将所需电缆穿入投影机吊架。

将电缆穿入投影机吊架以后，请将固定板挂在墙面板上。然后使用螺丝（4）将其固定在一起。如下所示。

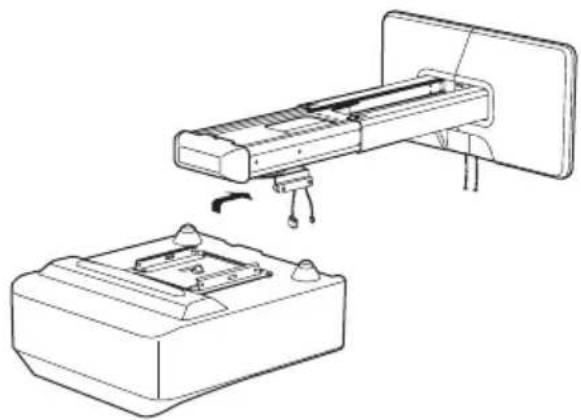

1 使用 M4 × 10 mm 螺丝 （4）将安装板固定到投影机上。

将装好投影机的安装板滑入固定板。如下所示，使用 M5 × 10 mm 螺丝（4）固定安装板。

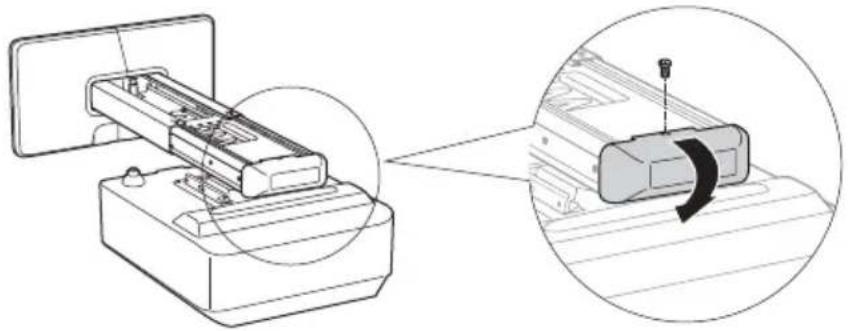

调节前先取下旋钮盖。调节后重新装回旋钮盖。

可调节角度 纵向倾斜度、水平转角、横向摆角 ± 5^ （3个方向）

可调节范围 距安装板中心的水平距离 280 mm - 690 mm

额定载重 10 kg

持证人：索尼 （中国）有限公司上海分公司

地址：上海市黄浦区湖滨路222号企业天地一号8楼

尺寸

侧面 安装板的中心 118 墙面板中心 墙壁 190 193.2 - 513.2 370 - 690 501.3 - 821.3 投影窗口 中心 单位：mm

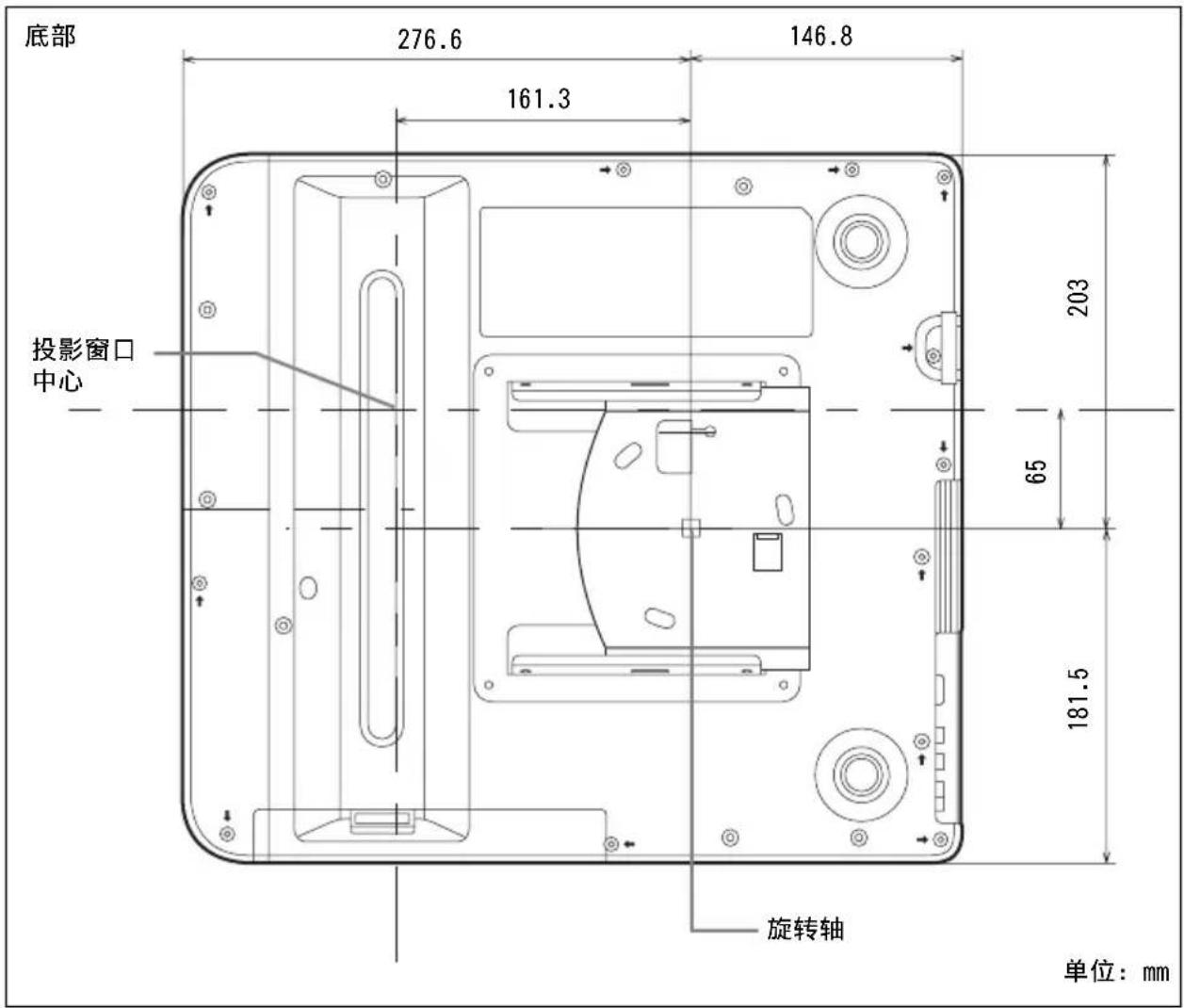

底部 276.6 146.8 161.3 投影窗口 中心 203 65 181.5 旋转轴 单位：mm

使用方法 B 固定支撑臂时

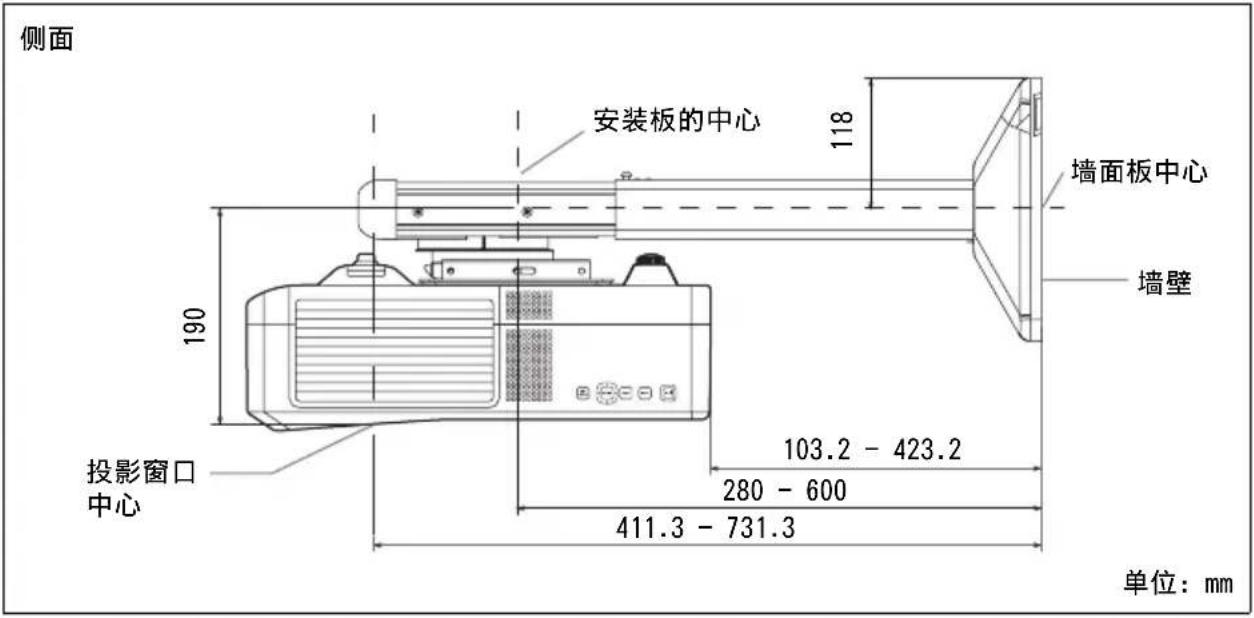

侧面 安装板的中心 118 墙面板中心 墙壁 190 投影窗口 中心 103.2 - 423.2 280 - 600 411.3 - 731.3 单位：mm

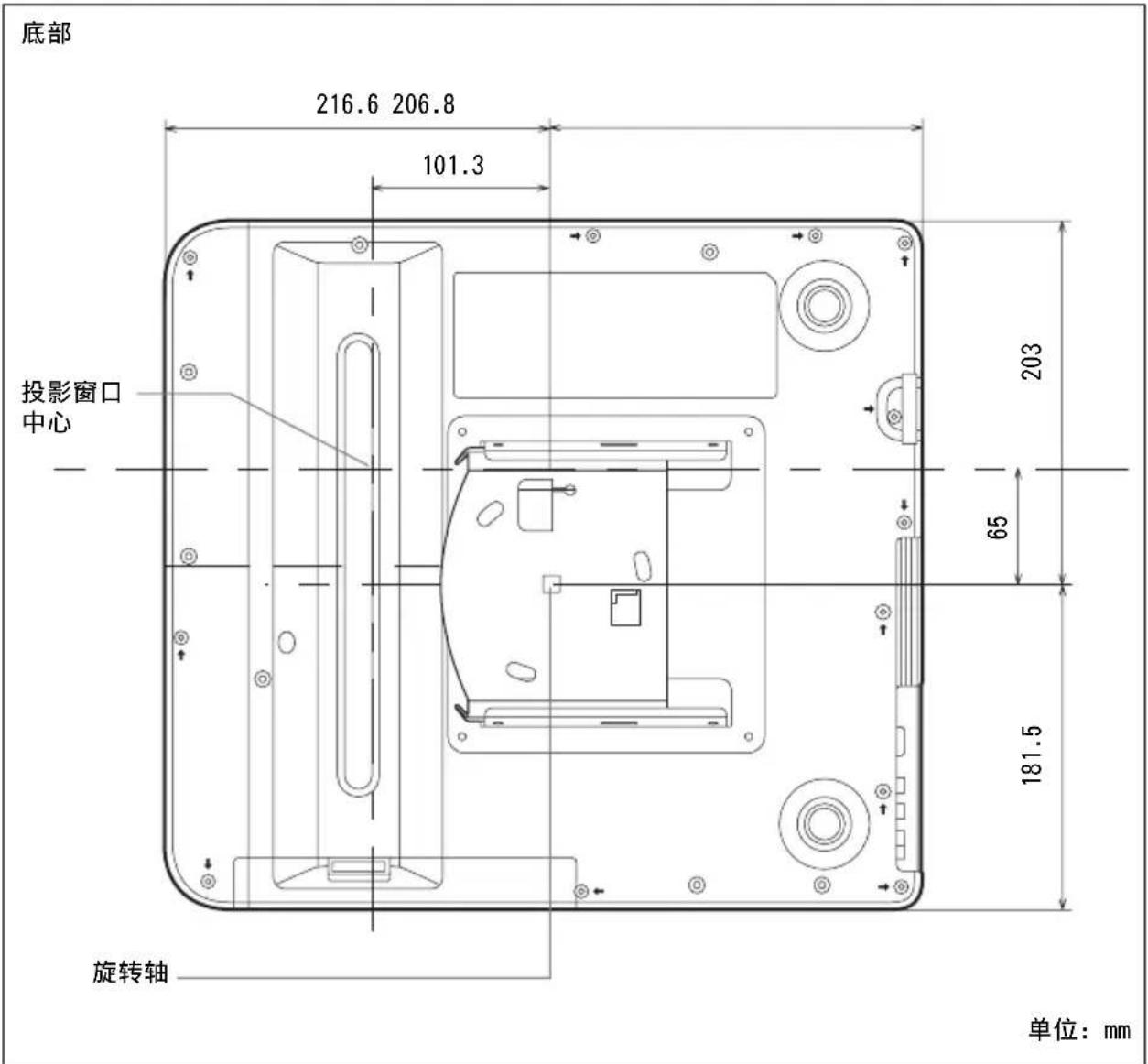

底部 216.6 206.8 101.3 投影窗口 中心 203 65 181.5 旋转轴 单位：mm

使用方法 A 固定支撑臂时

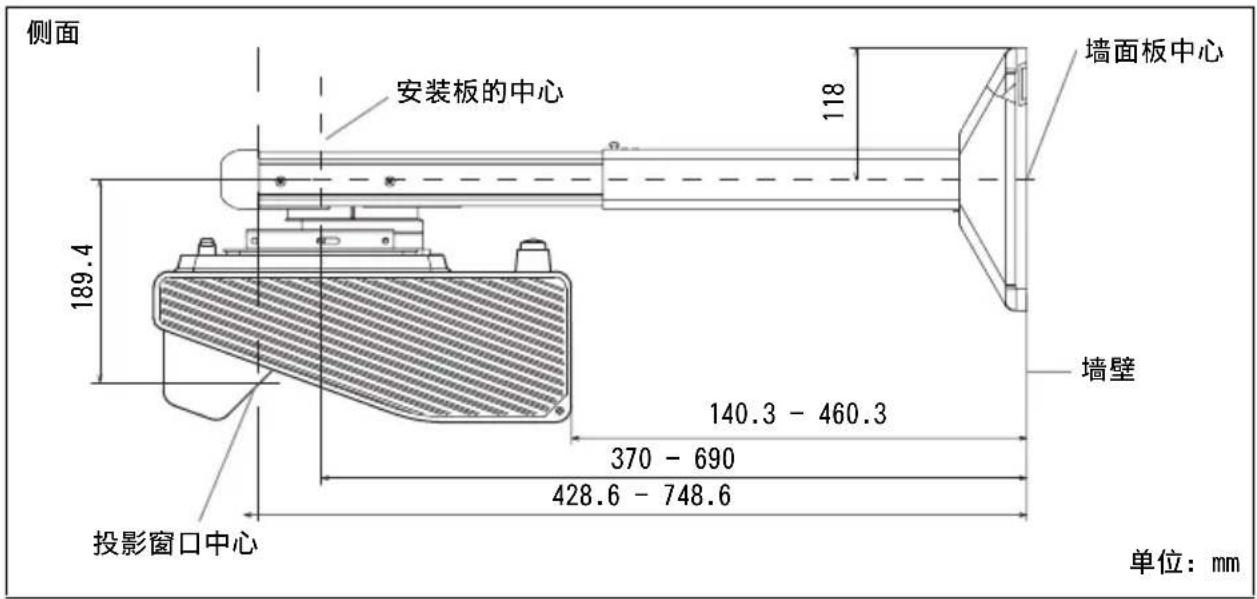

侧面 安装板的中心 118 墙面板中心 189.4 墙壁 140.3 - 460.3 370 - 690 428.6 - 748.6 投影窗口中心 单位：mm

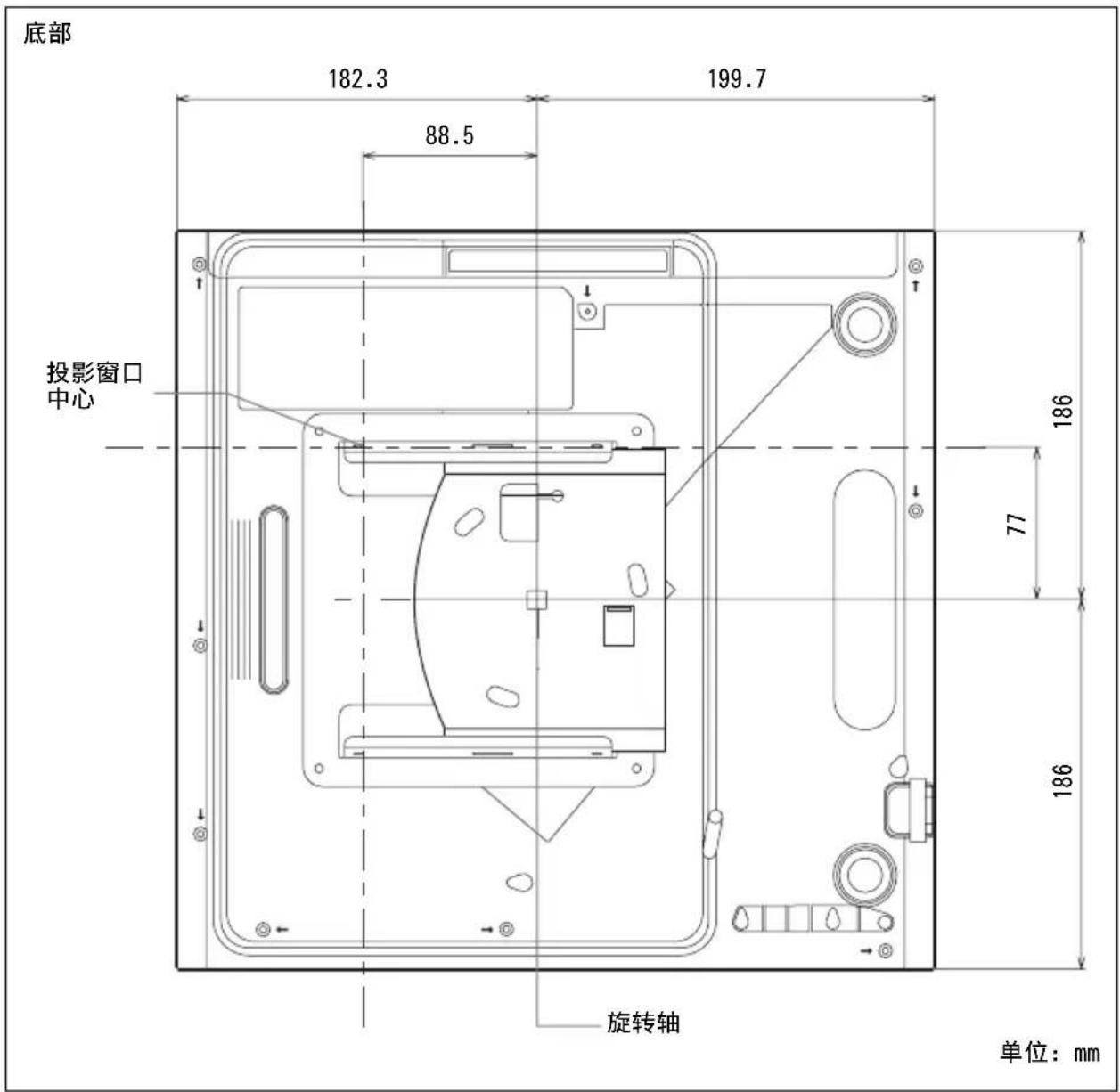

底部 182.3 199.7 88.5 投影窗口 中心 186 77 186 旋转轴 单位：mm

使用方法 B 固定支撑臂时

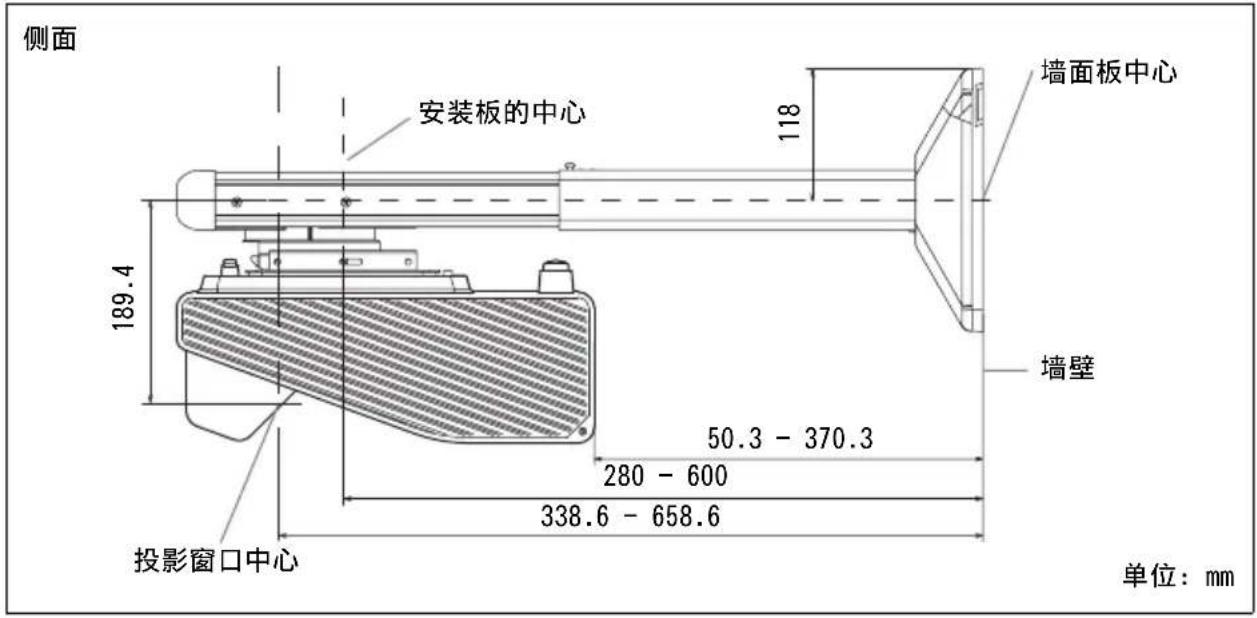

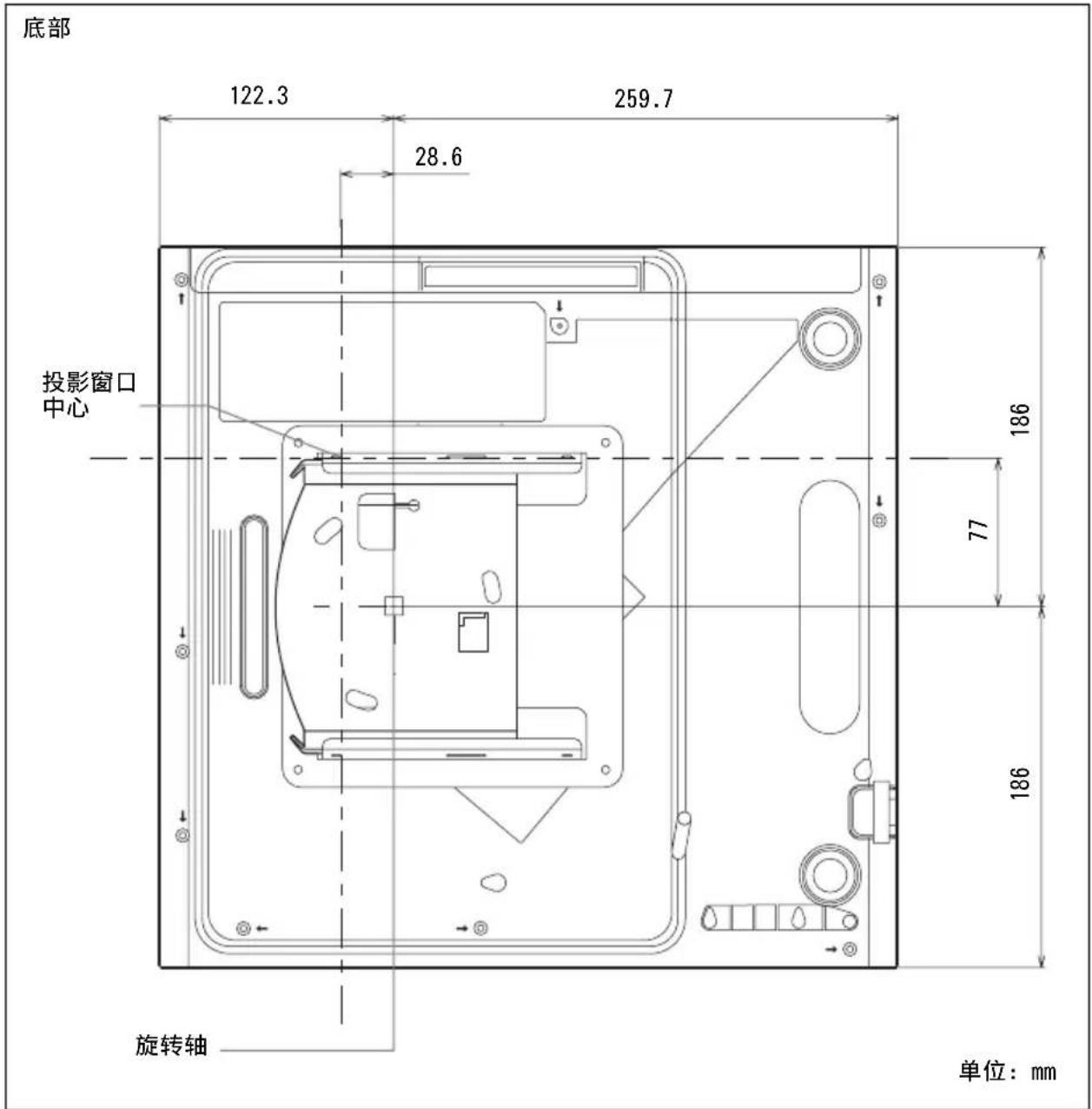

侧面 安装板的中心 118 墙面板中心 墙壁 189.4 50.3 - 370.3 280 - 600 338.6 - 658.6 投影窗口中心 单位：mm

底部 122.3 259.7 28.6 投影窗口 中心 186 77 186 旋转轴 单位：mm
