Produkttyp	Wandhalterung für Projektor
Marke	Sony
Modell	PSS-640
Gewicht	ca. 4,8 kg (10 lb 9 oz)
Maximale Belastung	10 kg (22 lb 1 oz)
Einstellbereich des horizontalen Abstands	280 mm - 690 mm (11 1/32 - 27 5/32 Zoll)
Einstellbarer Winkel (vertikale Neigung)	± 5°
Einstellbarer Winkel (horizontale Drehung)	± 5°
Einstellbarer Winkel (horizontales Rollen)	± 5°
Befestigungsmethoden des Arms	Methode A (Y=370-690 mm) oder Methode B (Y=280-600 mm)
Mitgeliefertes Zubehör	Befestigungsplatte, Wandplattenschablone, Wandplattenabdeckung, Ankerbolzen 11×50 (5), selbstschneidende Schrauben M6×55, Bolzen M6×10 mm (4), Bolzen M4×10 mm (4), Bolzen M5×10 mm (4)
Materialien	Stahl (Schätzung)
Farbe	Schwarz (Schätzung)
Installation	Nur durch einen autorisierten Sony-Händler oder qualifizierten Techniker
Verwendungszweck	Empfohlene Sony-Projektoren
Wartung	Schraubenanzug alle zwei Monate überprüfen
Reparierbarkeit	Nicht zerlegen oder modifizieren; wenden Sie sich an einen autorisierten Techniker
Sicherheitsstandards	Verwendung von Drahtseilen zur Vermeidung von Schwingungen
Abmessungen (Methode A, Seitenansicht)	370-690 mm (von Wand bis Montagemitte)
Abmessungen (Methode B, Seitenansicht)	280-600 mm (von Wand bis Montagemitte)
Garantie	Nicht angegeben; wenden Sie sich an Sony

Häufig gestellte Fragen - PSS-640 SONY

Was ist das maximale Projektorgewicht, das der PSS-640 tragen kann?

Der PSS-640 unterstützt eine maximale Last von 10 kg (22 lb 1 oz).

Kann ich die Halterung selbst installieren?

Nein, die Installation erfordert technisches Know-how. Aus Sicherheitsgründen ist es zwingend erforderlich, einen autorisierten Sony-Händler oder einen qualifizierten externen Dienstleister zu beauftragen.

Welche Projektoren sind mit dieser Wandhalterung kompatibel?

Diese Halterung ist für die vom Hersteller empfohlenen Sony-Projektoren ausgelegt. Fragen Sie Ihren Händler nach der Liste der kompatiblen Modelle.

Welche Einstellungen sind möglich, sobald der Projektor installiert ist?

Die Halterung ermöglicht eine Einstellung der vertikalen Neigung, der horizontalen Drehung und der horizontalen Rollbewegung, jeweils mit einem Bereich von ±5°.

Wie wählt man zwischen Methode A und Methode B zur Befestigung des Arms?

Die Methode wird durch den Abstand Y zwischen der Mitte der Montageplatte des Projektors und der Wand bestimmt. Methode A für Y zwischen 370 mm und 690 mm, Methode B für Y zwischen 280 mm und 600 mm.

Welches Zubehör wird mit dem PSS-640 mitgeliefert?

Das Kit enthält: Befestigungsplatte, Wandplattenschablone, Wandplattenabdeckung, Ankerbolzen 11×50 (5), selbstschneidende Schrauben M6×55, Bolzen M6×10 mm (4), Bolzen M4×10 mm (4) und Bolzen M5×10 mm (4).

Wie pflegt man die Wandhalterung nach der Installation?

Es wird empfohlen, alle zwei Monate den Schraubenanzug zu überprüfen, um die Sicherheit zu gewährleisten. Wenn Schrauben locker sind, ziehen Sie sie nach.

Was tun, wenn ich den Projektor von der Halterung demontieren möchte?

Die Demontage muss von qualifiziertem Wartungspersonal (mindestens zwei Personen) durchgeführt werden. Stellen Sie sicher, dass der Projektor kalt ist und ziehen Sie das Netzkabel vor jedem Eingriff ab.

Kann ich diese Halterung an der Decke oder auf dem Boden installieren?

Nein, die Wandhalterung PSS-640 ist ausschließlich für die Wandbefestigung ausgelegt. Installieren Sie sie nicht an der Decke, auf dem Boden oder auf einem Regal.

Wo finde ich die vollständige Installationsanleitung?

Die vollständige Anleitung ist als kostenloser Download im PDF-Format auf der Website notice-facile.com für das Modell Sony PSS-640 verfügbar.

BEDIENUNGSANLEITUNG PSS-640 SONY

Diese Installationsanweisung richtet sich an Sony-Händler.

Diese Gebrauchsanweisung erläutert die richtige Handhabung der Projektorwandhalterung und enthält wichtige Sicherheitshinweise, um Unfälle zu verhindern. Lesen Sie diese Anweisungen sorgfältig durch und achten Sie auf einen sicheren Installationsvorgang. Bewahren Sie diese Gebrauchsanweisung zum späteren Nachschlagen sorgfältig auf.

Für den Kunden

Zur Installation dieser Projektorwandhalterung sind ausreichende Fachkenntnisse erforderlich. Lassen Sie die Installationsarbeiten unbedingt von Ihrem Sony-Händler oder lizenzierten Fachleuten ausführen und beachten Sie bei der Installation die nötigen Sicherheitsvorkehrungen.

Für Sony-Händler

Zur Installation dieser Projektorwandhalterung sind ausreichende Fachkenntnisse erforderlich. Lesen Sie diese Gebrauchsanweisung unbedingt sorgfältig durch, damit eine sichere Ausführung der Installation gewährleistet ist. Sony übernimmt keine Haftung für Verletzungen oder Sachschäden wie etwa durch Herabfallen usw., die durch unsachgemäßen Umgang mit dem Produkt oder eine fehlerhafte Installation entstehen. Händigen Sie diese Gebrauchsanweisung nach der Installation bitte an den Kunden aus. Diese Projektorwandhalterung ist für Projektoren von Sony konzipiert. Installieren Sie ausschließlich die empfohlenen Projektoren von Sony an der Wandhalterung.

Maximale Tragkraft: 10 kg

Info zur Sicherheit

Wichtige Sicherheitshinweise

• Überprüfen Sie aus Sicherheitsgründen vor der Montage die Wandstärke. Wenn die Wand nicht stark genug ist, verstärken Sie sie vor der Montage ausreichend.
• Stellen Sie sicher, dass die Projektorwandhalterung in der gezeigten Reihenfolge zusammengebaut und montiert wird. Andernfalls kann der Projektor herabfallen und schwere oder gar tödliche Verletzungen verursachen.
• Stellen Sie bei der Montage der Projektorwandhalterung sicher, dass sie durch Drähte gegen z. B. durch Erdbeben verursachtes Schwingen gesichert ist.
• Der PSS-640 ist ein Halter-Kit für die Projektorwandhalterung von Sony. Verwenden Sie die Projektorwandhalterung nicht zu anderen als den vorgesehenen Zwecken.
• Zur Montage wenden Sie sich bitte an den Händler, bei dem Sie die Projektorwandhalterung erworben haben, oder an entsprechend geschultes Sony-Fachpersonal.
• Überprüfen Sie nach der Installation der Projektorwandhalterung und des Projektors, dass diese ausreichend sicher sind und sicher verwendet werden können. Überprüfen Sie alle zwei Monate, dass die Schrauben noch festgezogen sind.
• Verwenden Sie die Projektorwandhalterung nicht zu anderen als den vorgesehenen Zwecken. Montieren Sie sie nicht an der Decke, am Boden oder auf einem Tisch.
• Montieren Sie die Projektorwandhalterung nicht an einer Wand, an der sie Vibrationen oder Erschütterungen ausgesetzt ist.
• Wenn Sie den Montageort eigenständig wechseln, besteht Verletzungsgefahr. Wenden Sie sich bitte an den Händler, bei dem Sie die Projektorwandhalterung erworben haben, an entsprechend geschultes Sony-Fachpersonal oder an geschultes Kundendienstpersonal.

• Die Installation oder Demontage des Projektors von der Projektorwandhalterung sollte nur von qualifiziertem Servicepersonal (zwei oder mehr Personen) durchgeführt werden. Wenn der Projektor demontiert wird, während er heiß ist, kann das Umkippen des Produkts zu schweren Verletzungen oder Feuergefahr führen. Stellen Sie sicher, dass der Projektor nicht heiß ist, wenn Sie ihn von der Projektorwandhalterung demontieren.
- Installieren Sie den Projektor mit der Projektorwandhalterung nicht in feuchter oder übermäßig staubiger Umgebung, um einen Brand oder Stromschlag zu vermeiden.
- Stellen Sie beim Demontieren des Projektors von der Projektorwandhalterung sicher, dass zuvor das Netzkabel und andere Verbindungskabel abgezogen wurden.
- Das Zerlegen oder Verändern der Projektorwandhalterung kann zu Verletzungen führen. Wenden Sie sich für Inspektionen oder Reparaturen bitte an den Händler, bei dem Sie die Projektorwandhalterung erworben haben, oder an entsprechend geschultes Sony-Fachpersonal.
- Wenn die Schrauben nicht sicher angezogen sind, kann der Projektor herunterfallen und Verletzungen verursachen.
- Führen Sie Montagearbeiten nicht auf einer instabilen Fläche aus. Andernfalls besteht die Gefahr von Rückenschäden oder der Projektor kann herabfallen und schwere Verletzungen verursachen.

Hinweise

- Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.

• SONY KANN KEINE HAFTUNG FÜR ANSPRÜCHE JEDER ART VON DEN BENUTZERN DIESES GERÄTS ODER VON DRITTER SEITE ÜBERNEHMEN.
• SONY KANN KEINE HAFTUNG FÜR DIE BEENDIGUNG ODER EINSTELLUNG VON DIENSTLEISTUNGEN BEZÜGLICH DIESES GERÄTS GLEICH AUS WELCHEM GRUND ÜBERNEHMEN.

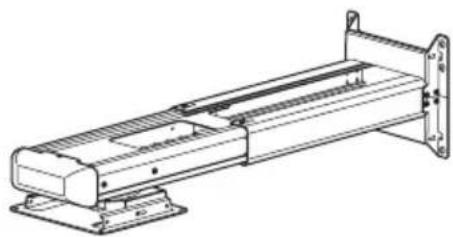

Überprüfen des mitgelieferten Zubehörs

Einstellplatte (1)

M6 × 55 Schneidschraube (5)

Wandplatte (1)

Schablone der Wandplatte

Wandplattenabdeckung (1)

M4 × 10 Befestigungselement (4)

M6 × 10 Befestigungselement (4)

Überprüfen der Montageposition

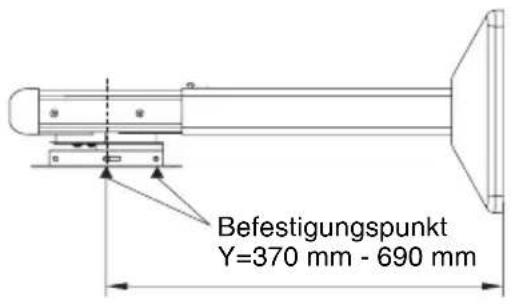

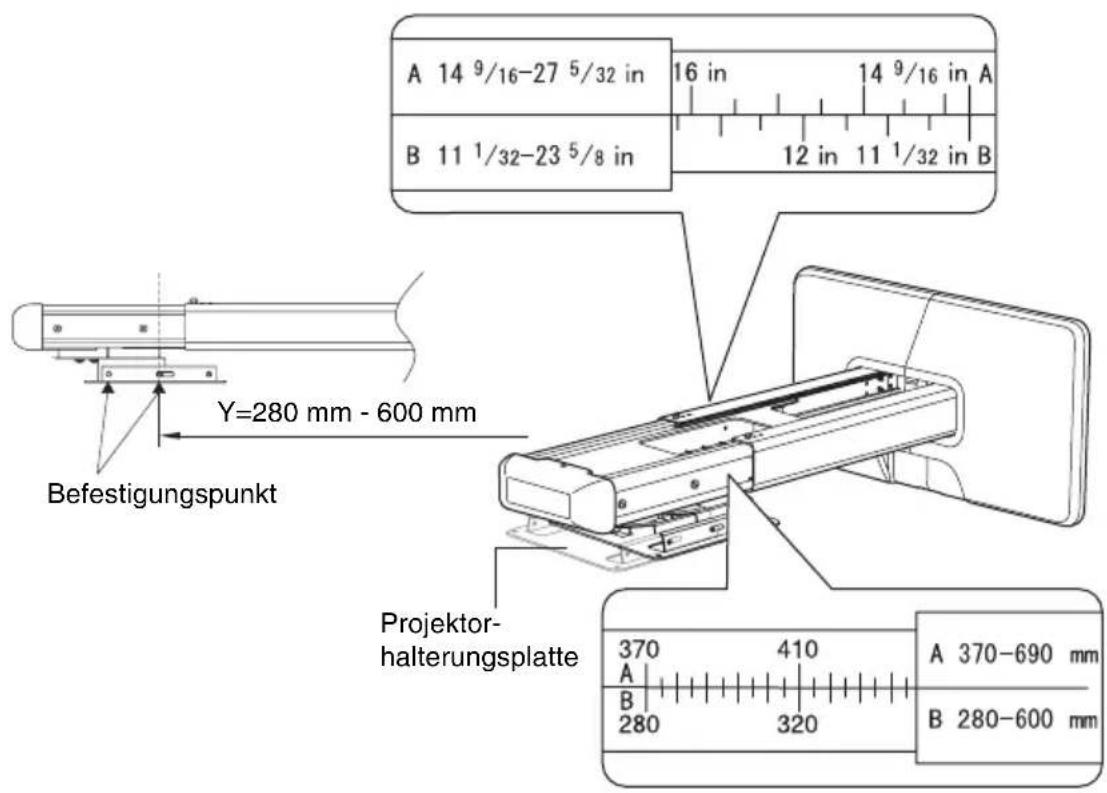

Bestimmen der Sicherungsmethode für den Arm

Verwenden Sie Verfahren A oder B, um den Arm zu sichern, abhängig von der Entfernung zwischen der Mitte der Projektorhalterungsplatte und der Wand.

Y = Entfernung zwischen der Wand und der Mitte der Projektorhalterungsplatte

Verfahren A Y=370 mm - 690 mm

Verfahren B Y=280 mm - 600 mm

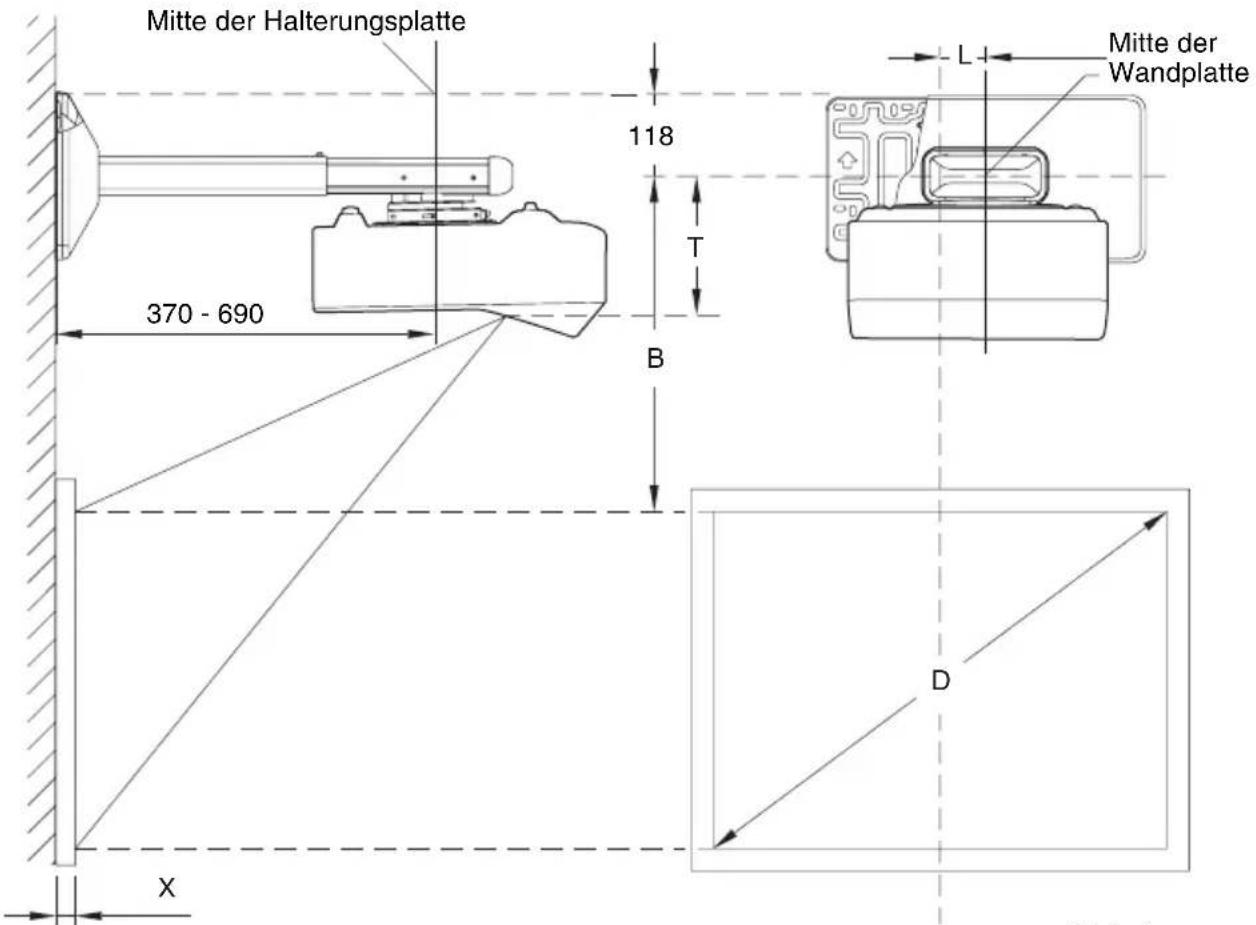

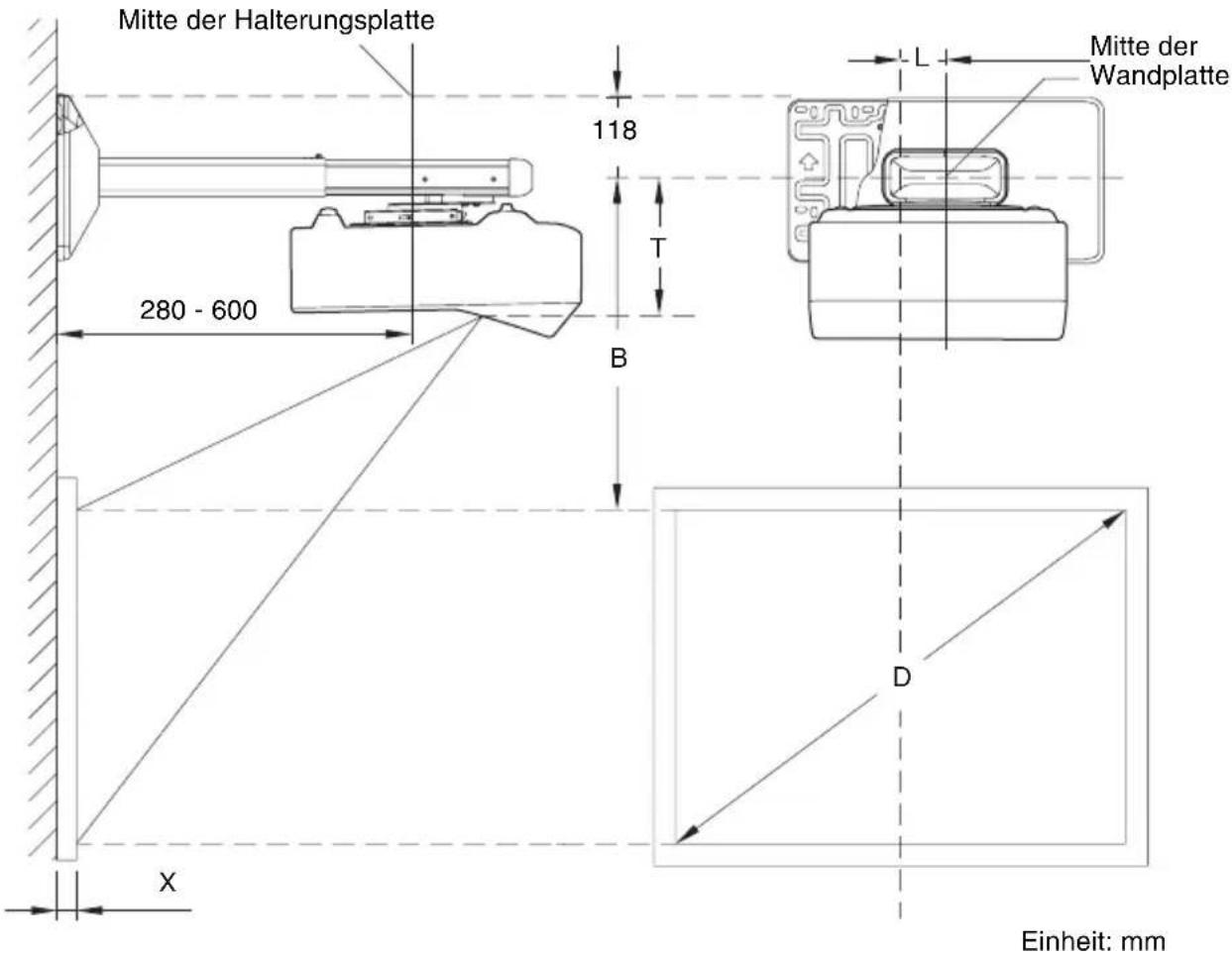

Montagediagramm

Beachten Sie bei der Installation der Projektorwandhalterung die Tabelle für die Projektionsentfernung.

Anpassungsbereich Arm: 0 mm - 320 mm (Sicherungsverfahren Arm A oder B)

D: Projektionsbildgröße (Diagonale)

T: Vertikaler Abstand von der Mitte der Wandplatte zur Mitte des Projektionsfensters

L: Horizontaler Abstand von der Mitte der Wandplatte zur Mitte des Projektionsfensters

X: Abstand zwischen dem projizierten Bild und der Wand

Verfahren A

Einheit: mm

Verfahren B

Vertikaler Abstand T von der Mitte der Wandplatte zur Mitte des Projektionsfensters

Einheit: mm

VPL-SW536C/SW536/SW526C/SW526/SW535C/SW535/SW525C/SW525/SX536/SX535	VPL-SW630C/SW620C/SW630/SW620/SX630
190,0 189,4

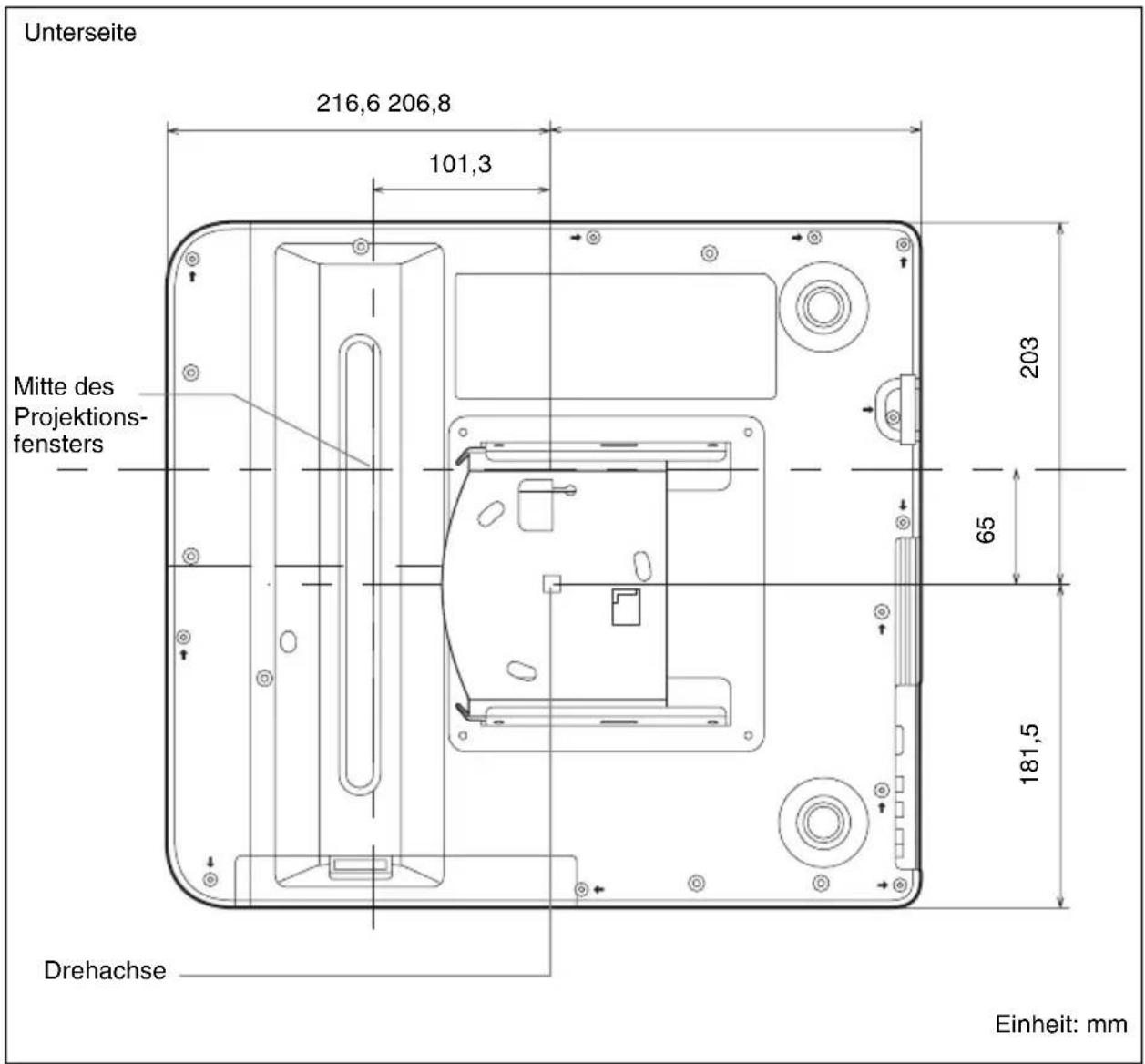

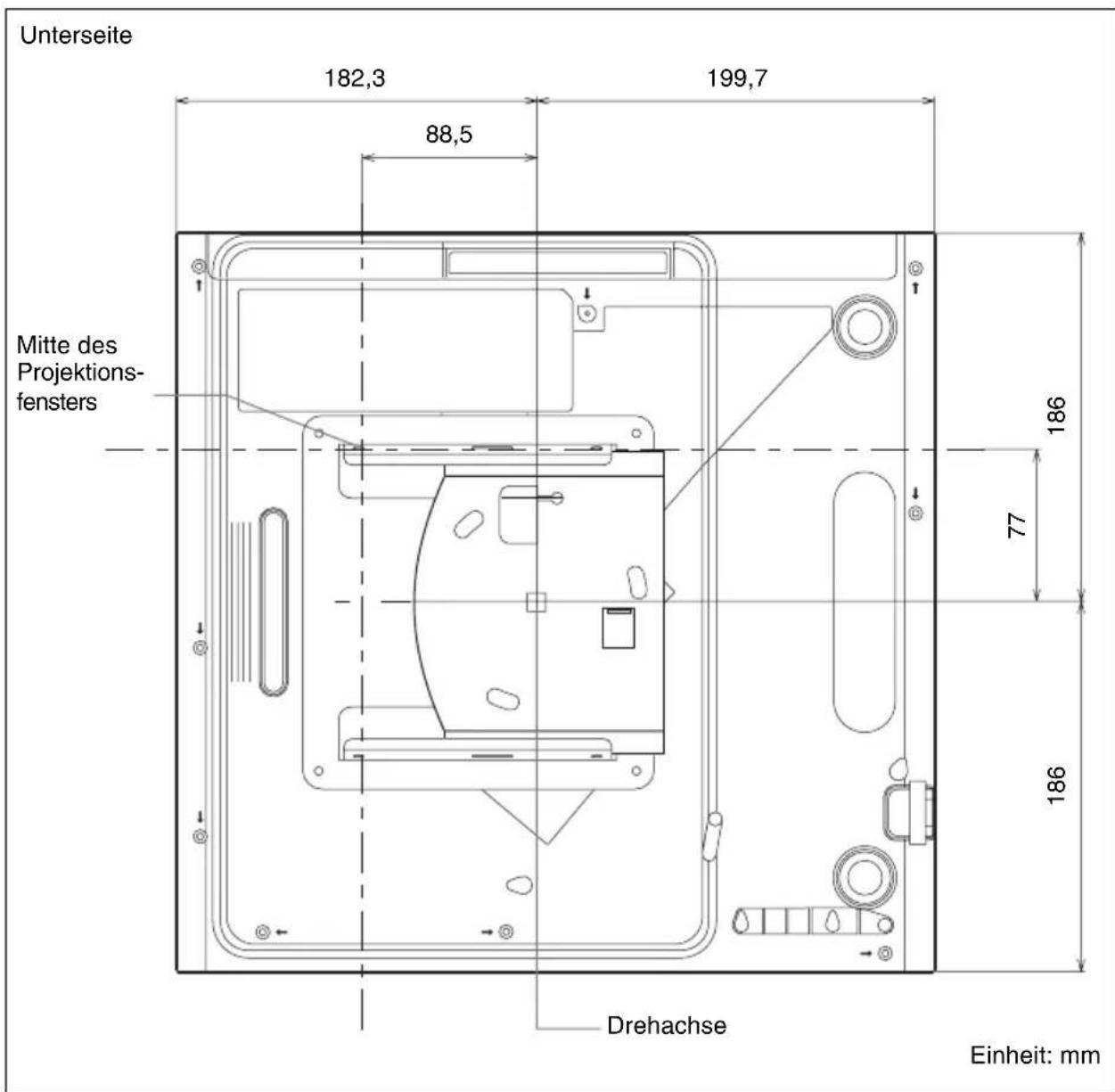

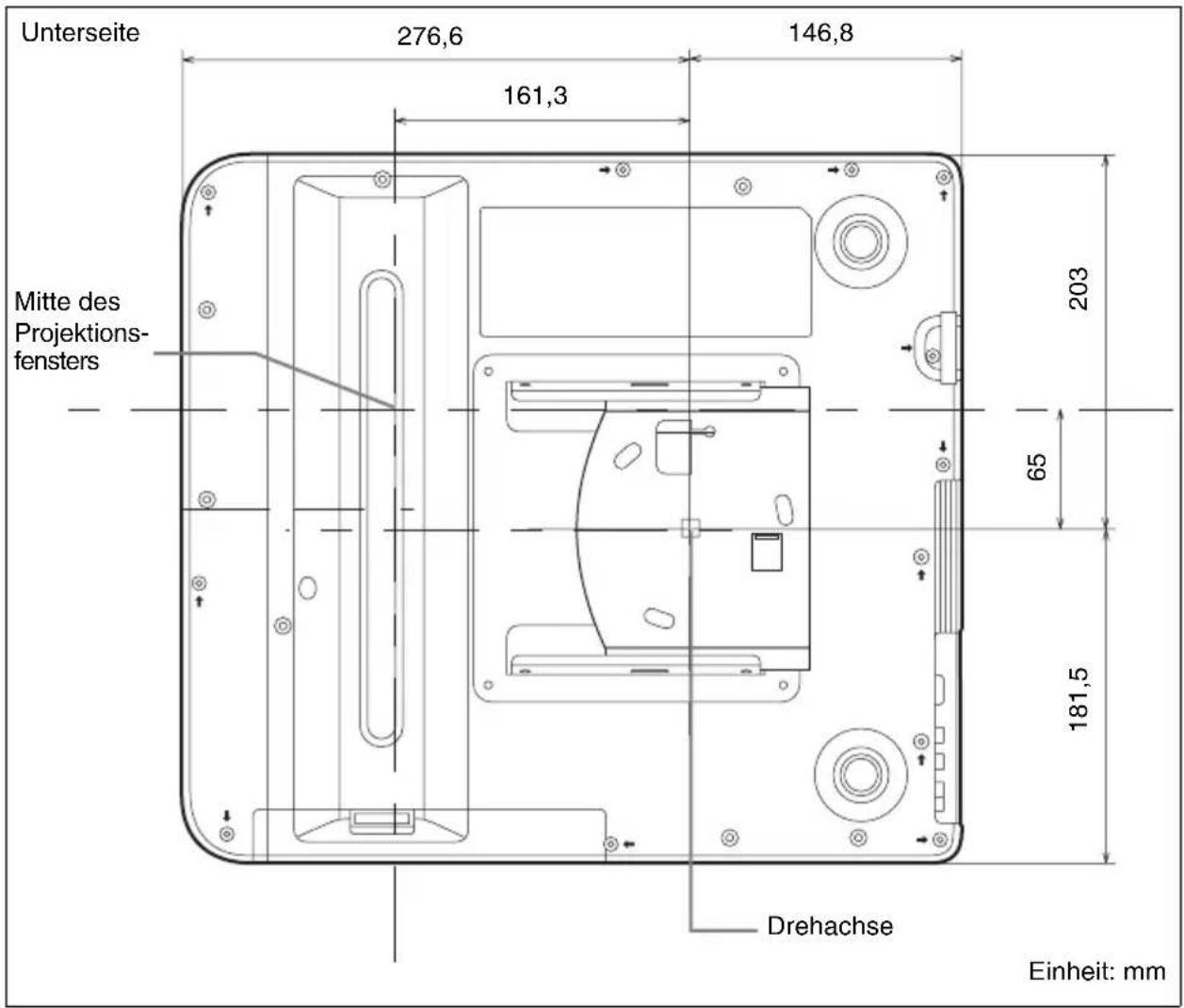

Horizontaler Abstand L von der Mitte der Wandplatte zur Mitte des Projektionsfensters

Einheit: mm

Tabelle für Projektionsentfernung

Größe der Leinwand		Projektionsentfernung Y-X	Höhe B von Wandplatte bis Kante der Leinwand
Diagonale D Breite × Höhe
70 Zoll(1,78 m)	1,51 × 0,94 0,284-0,296 0,328
80 Zoll(2,03 m)	1,72 × 1,08 0,334-0,358 0,349
90 Zoll(2,29 m)	1,94 × 1,21 0,403-0,419 0,369
100 Zoll(2,54 m)	2,15 × 1,35 0,462-0,480 0,390
130 Zoll(3,30 m)	2,80 × 1,75 0,640-0,664 0,452

Einheit: m

VPL-SX536/SX535

Größe der Leinwand		Projektionsentfernung Y-X	Höhe B von Wandplatte bis Kante der Leinwand
Diagonale D Breite × Höhe
60 Zoll (1,52 m)	1,22 × 0,91 0,293-0,305 0,353
70 Zoll (1,78 m)	1,42 × 1,07 0,364-0,337 0,382
80 Zoll (2,03 m)	1,63 × 1,22 0,434-0,450 0,410
90 Zoll (2,29 m)	1,83 × 1,37 0,505-0,523 0,439
110 Zoll (2,79 m)	2,24 × 1,68 0,646-0,668 0,495

Einheit: m

Größe der Leinwand		Projektionsentfernung Y-X	Höhe B von Mitte der Wandplatte bis Kante der Leinwand
Diagonale D	Breite × Höhe		Projektionsentfernung Y-X (Min.)	Projektionsentfernung Y-X (Max.)
65 Zoll (1,65 m)	1,40 × 0,88 0	,309-0,320 0,445 0,446
70 Zoll (1,78 m)	1,51 × 0,94 0	,340-0,352 0,466 0,467
80 Zoll (2,03 m)	1,72 × 1,08 0	,403-0,417 0,509 0,510
90 Zoll (2,29 m)	1,94 × 1,21 0	,466-0,482 0,551 0,552
100 Zoll (2,54 m)	2,15 × 1,35 0	,529-0,547 0,593 0,595
110 Zoll (2,79 m)	2,37 × 1,48 0	,592-0,612 0,636 0,637

Einheit: m

VPL-SX630

Größe der Leinwand		Projektionsentfernung Y-X	Höhe B von Mitte der Wandplatte bis Kante der Leinwand
Diagonale D	Breite × Höhe		Projektionsentfernung Y-X (Min.)	Projektionsentfernung Y-X (Max.)
70 Zoll (1,78 m)	1,42 × 1,07	0,315-0,327 0,362 0,362
80 Zoll (2,03 m)	1,63 × 1,22	0,375-0,388 0,389 0,390
90 Zoll (2,29 m)	1,83 × 1,37	0,434-0,449 0,417 0,417
100 Zoll (2,54 m)	2,03 × 1,52	0,494-0,510 0,444 0,445
110 Zoll (2,79 m)	2,24 × 1,68	0,553-0,571 0,472 0,472
115 Zoll (2,92 m)	2,34 × 1,75	0,583-0,602 0,485 0,486

Einheit: m

Installationsvorgang

So befestigen Sie die Projektorwandhalterung an der Wand

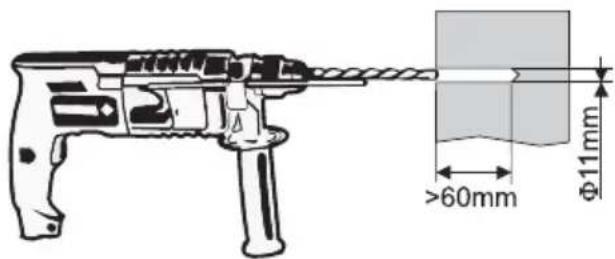

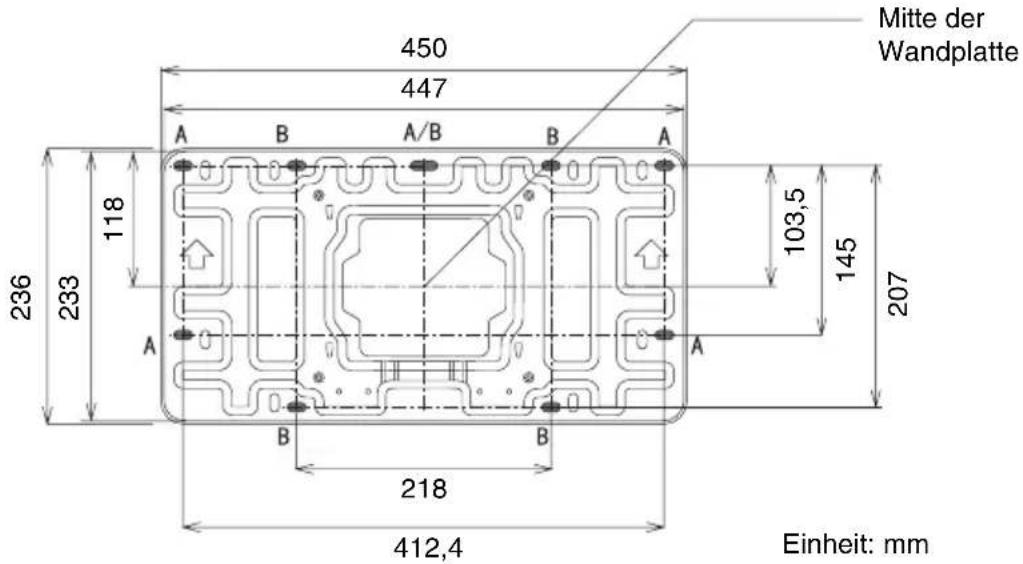

1 Montieren Sie die Wandplatte an der Wand.

Verwenden Sie für die Installation M6 × 55 Schneidschrauben und Ankerbolzen mit Durchm. 11 × 50.

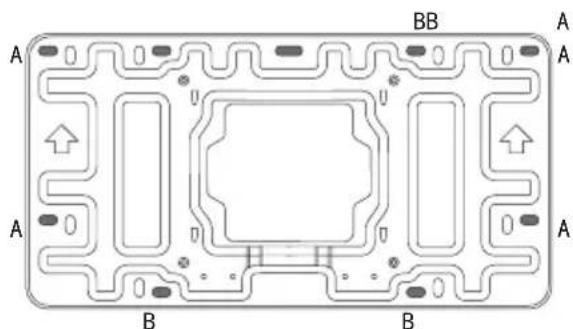

Wenn Sie die Wandplatte an der Wand montieren, indem Sie sie an 5 Positionen sichern, bohren Sie die Bohrungen, die durch A oder B vorgegeben sind, unter Verwendung von 11 mm. (Sie können die mitgelieferte Schablone der Wandplatte verwenden, um die Position der Bohrungen zu bestimmen.) Stecken Sie nach dem Bohren der Bohrungen einen 11 × 50 Ankerbolzen in jede Bohrung und sichern Sie die Wandplatte mit M6 × 55 Schneidschrauben. Stellen Sie sicher, dass die Pfeile auf der Wandplatte nach oben zeigen und dass die Wandplatte eben ist.

Sichern an 5 Positionen

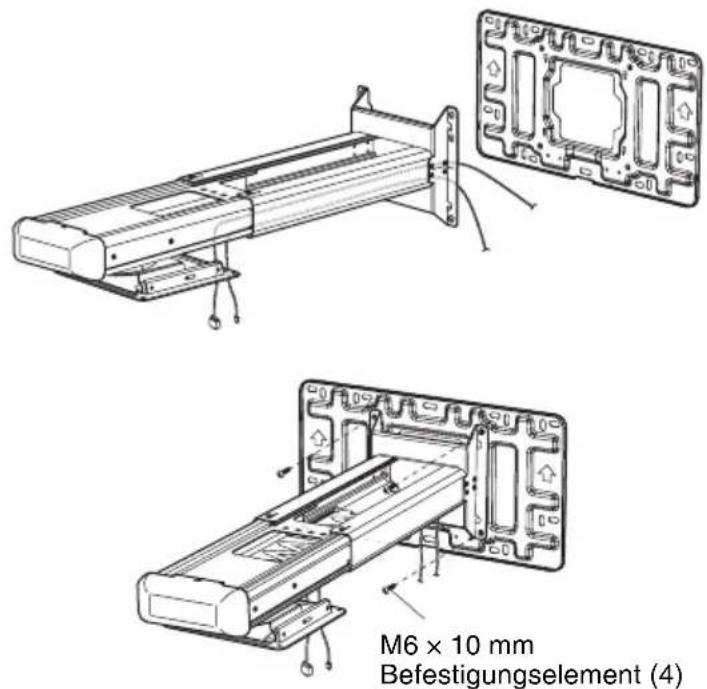

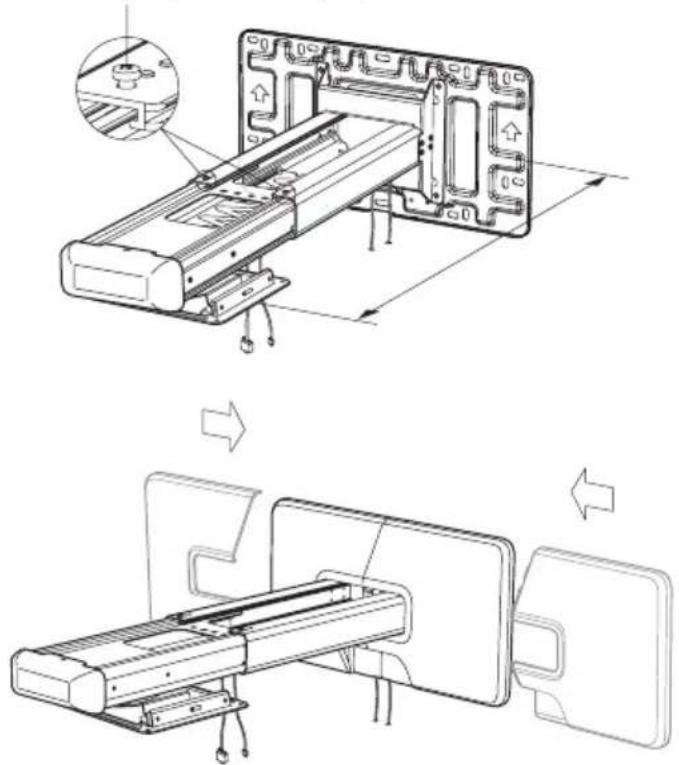

2 Führen Sie die notwendigen Kabel durch die Projektorwandhalterung.

Haken Sie nach dem Führen der Kabel durch die Projektorwandhalterung die Einstellplatte in die Wandplatte ein. Fixieren Sie diese dann mit den Befestigungselementen (4). Siehe Abbildung unten.

3 Stellen Sie die Armlänge ein und bringen Sie die Wandplattenabdeckung an.

Arretierbefestigungselemente (M4)

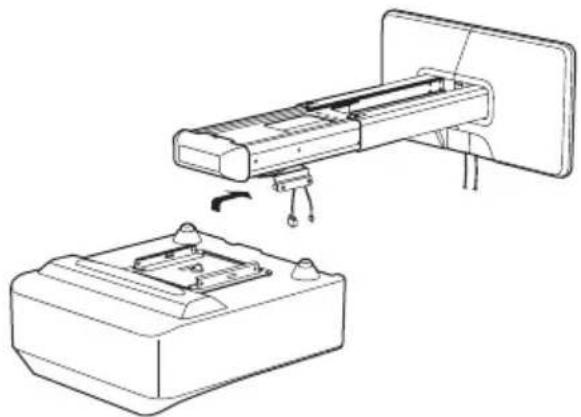

So installieren Sie den Projektor an der Projektorwandhalterung

1 Bringen Sie die Halterungsplatte an den Projektor unter Verwendung der M4 × 10 mm Befestigungselemente (4) an.

2 Montieren Sie den Projektor an der Projektorwandhalterung.

Schieben Sie die Halterungsplatte mit dem angebrachten Projektor auf die Einstellplatte. Sichern Sie die Halterungsplatte mit M5 × 10 mm Befestigungselementen (4), siehe Abbildung unten.

3 Schließen Sie das Netzkabel und die anderen Kabel an den Projektor an.

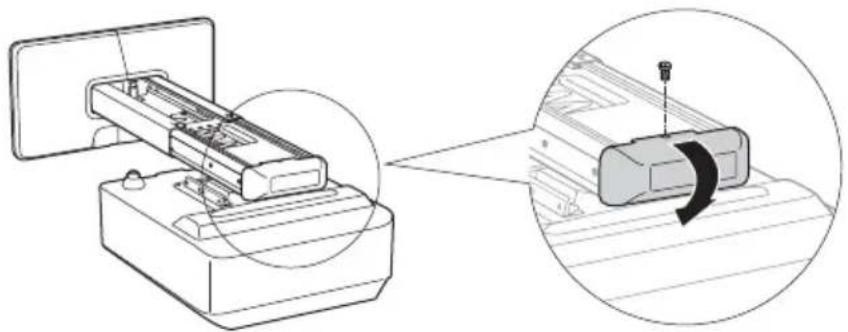

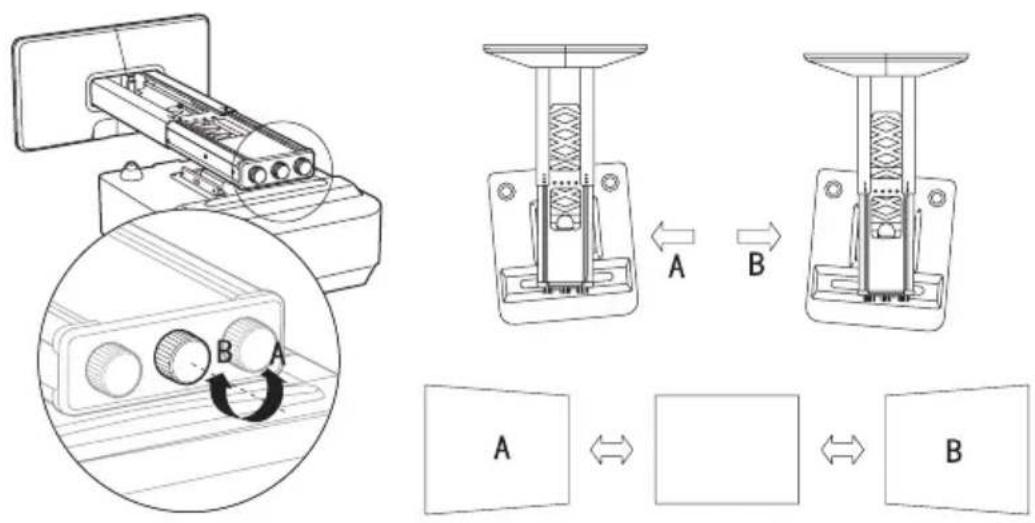

Anpassen der Projektionsfläche

Entfernen Sie die Regler-Abdeckung vor der Anpassung. Bringen Sie die Regler-Abdeckung nach der Anpassung wieder an.

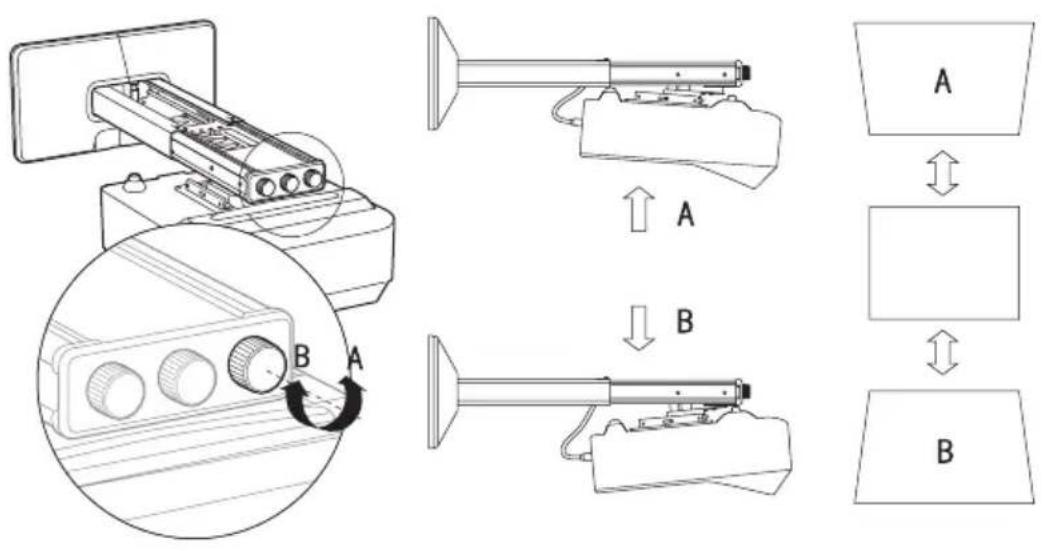

So passen Sie die vertikale Neigung an

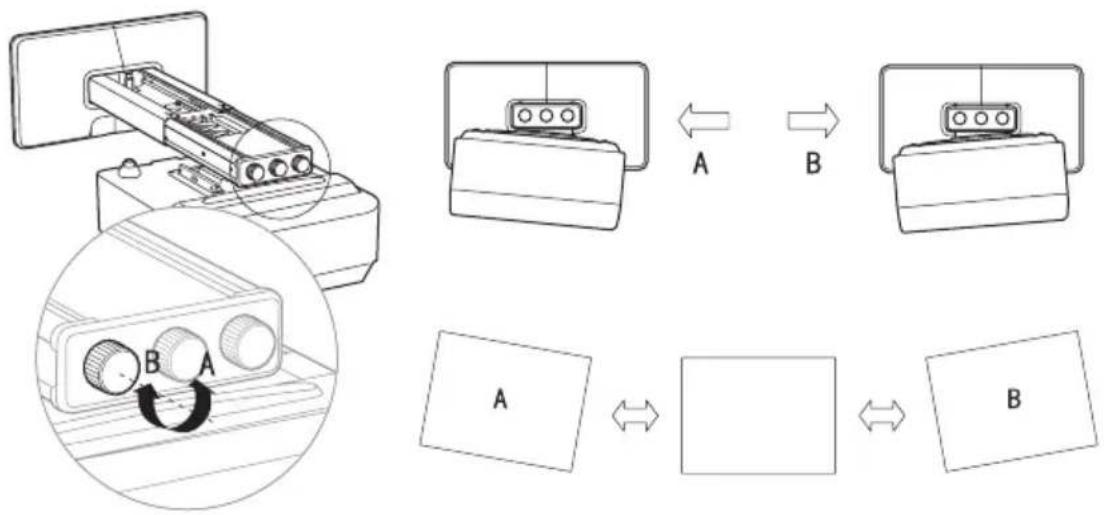

So passen Sie die horizontale Drehung an

So passen Sie die horizontale Drehung an


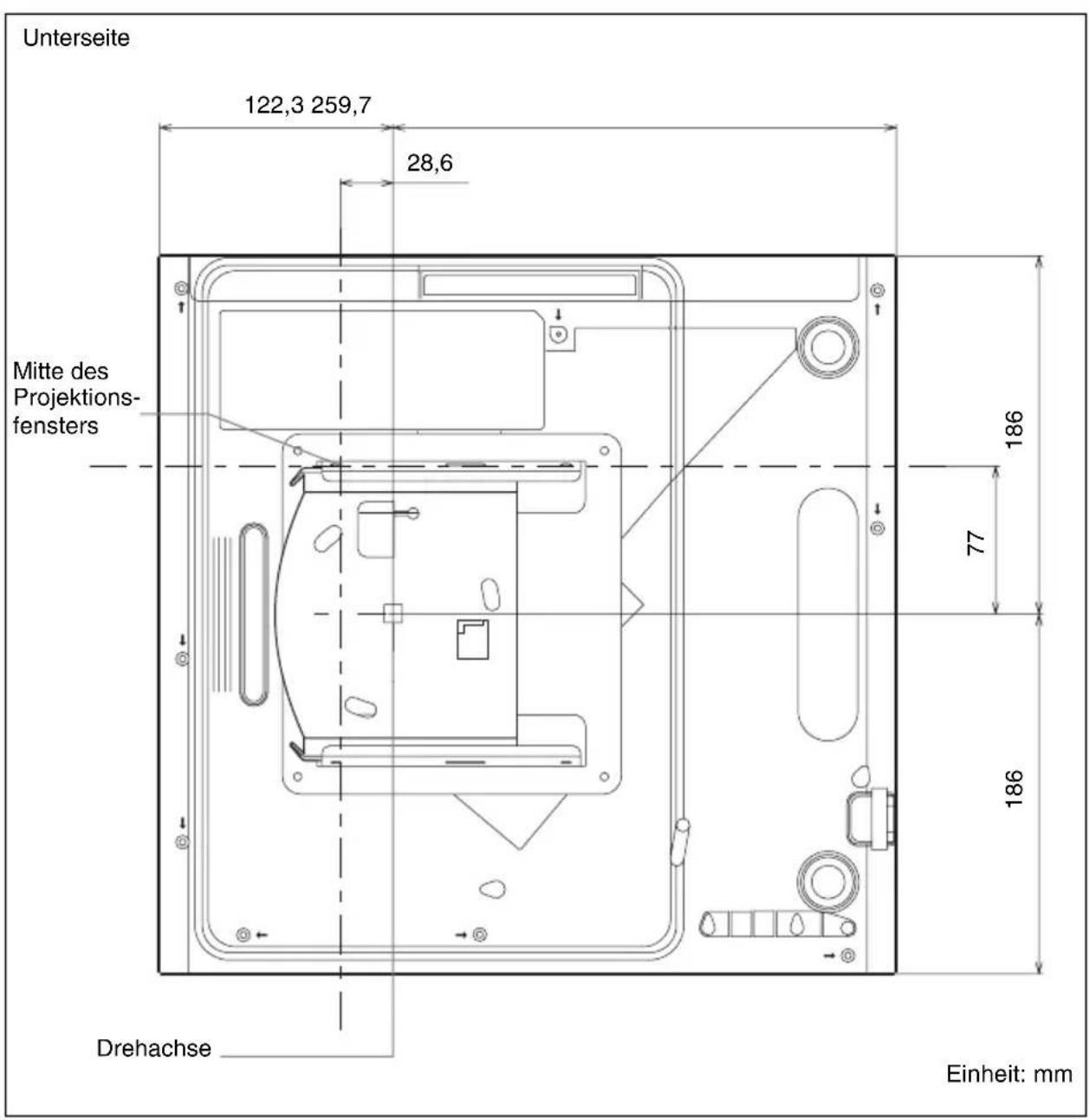

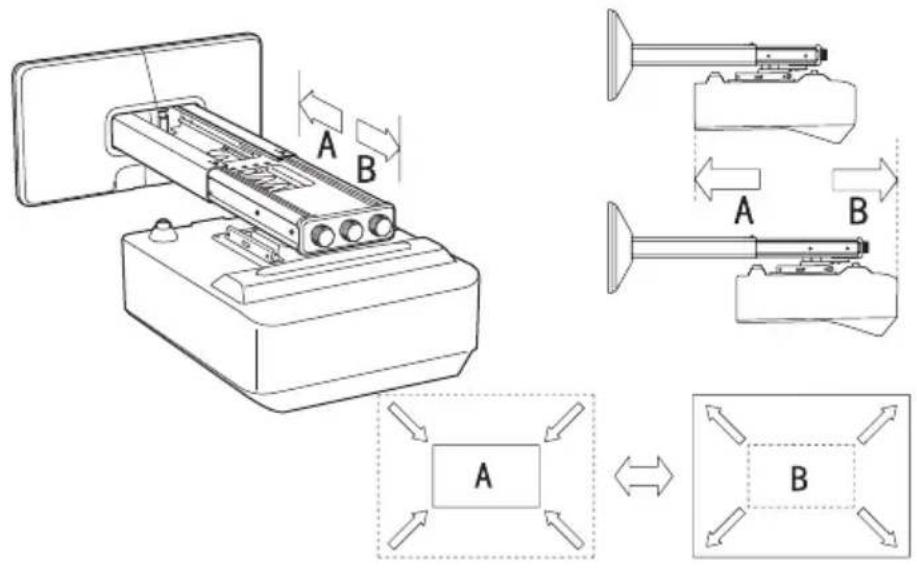

So passen Sie die vorwärts-/rückwärtsgerichtete Führung an

Posten Beschreibung

Gewicht ca. 4,8 kg

Einstellbarer Winkel Vertikale Neigung, horizontale Drehung ± 5^ (in 3 Richtungen)

Einstellbarer Bereich Horizontaler Abstand von der Mitte der Halterungsplatte280 mm - 690 mm

Maximale Belastung 10 kg

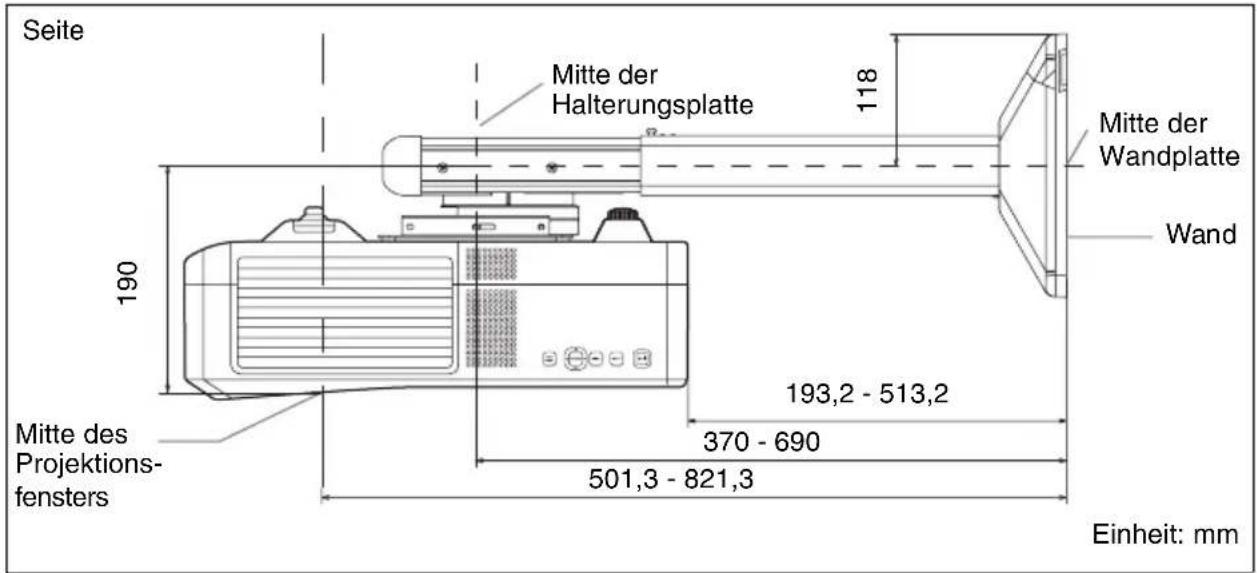

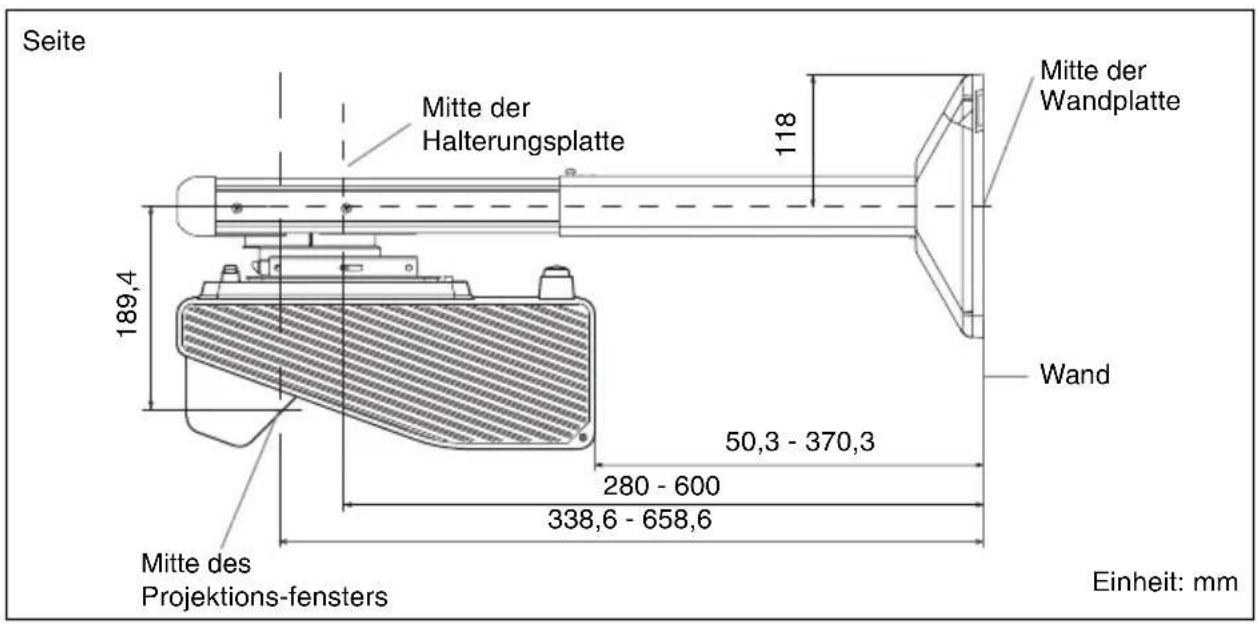

Wenn der Arm mit dem Verfahren A gesichert ist

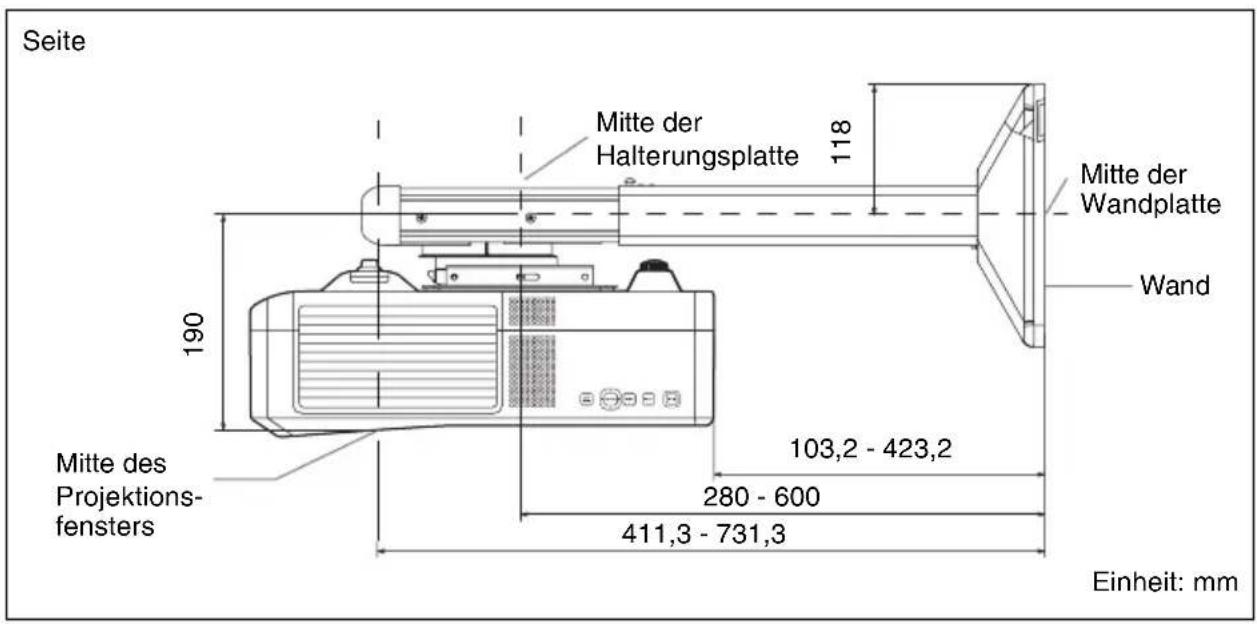

Wenn der Arm mit dem Verfahren B gesichert ist

Wenn der Arm mit dem Verfahren A gesichert ist

Wenn der Arm mit dem Verfahren B gesichert ist
