STAR_ATFE_06 - Bureau Fromm & Starck - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Dimensions : 120 x 60 x 75 cm, Matériau : MDF, Poids : 30 kg
Utilisation	Idéal pour les bureaux, espaces de travail à domicile, et salles de réunion.
Maintenance et réparation	Nettoyer avec un chiffon humide, éviter les produits abrasifs.
Sécurité	Éviter de surcharger le bureau, vérifier régulièrement la stabilité.
Informations générales	Facile à assembler, garantie de 2 ans, design moderne et épuré.

FOIRE AUX QUESTIONS - STAR_ATFE_06 Fromm & Starck

Comment assembler le bureau Fromm & Starck STAR_ATFE_06 ?

Veuillez consulter le manuel d'instructions fourni dans l'emballage pour les étapes d'assemblage détaillées. Assurez-vous d'avoir tous les outils nécessaires avant de commencer.

Quelles sont les dimensions du bureau ?

Le bureau Fromm & Starck STAR_ATFE_06 mesure 120 cm de long, 60 cm de large et 75 cm de haut.

Comment entretenir le bureau ?

Pour nettoyer le bureau, utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Le bureau est-il réglable en hauteur ?

Non, le bureau Fromm & Starck STAR_ATFE_06 n'est pas réglable en hauteur. Il a une hauteur fixe de 75 cm.

Quelle est la capacité de poids maximale du bureau ?

Le bureau peut supporter un poids maximal de 100 kg.

Le bureau est-il facile à déplacer ?

Oui, le bureau est relativement léger et peut être déplacé facilement. Cependant, il est recommandé de le soulever plutôt que de le traîner pour éviter d'endommager le sol.

Où puis-je acheter des pièces de rechange pour le bureau ?

Vous pouvez contacter le service client de Fromm & Starck ou consulter leur site web pour commander des pièces de rechange.

Que faire si le bureau arrive endommagé ?

Si vous recevez un bureau endommagé, veuillez contacter le vendeur dans les 48 heures suivant la réception pour signaler le problème et demander un échange ou un remboursement.

MODE D'EMPLOI STAR_ATFE_06 Fromm & Starck

Description des paramètres	Valeur des paramètres
Nom du produit	PIED DE TABLE ÉLECTRIQUE
Modèle	STAR_ATFE_07	STAR_ATFE_06	STAR_ATFE_05
Tension nominale [V~] / Fréquence [Hz]	230/50
Classe de protection	II
Classe de protection IP	20
Dimensions [Largeur x Profondeur x Hauteur ; mm]	1000-1700x650x620-1280
Capacité de charge maximale [kg]	125
Vitesse maximale [mm/s]	38
Température de travail suggérée [°C]	-5°C-40°C

1. Description générale

L'objectif du present manuel est de favoriser une utilisation sécuritaire et fiable de l'appareil. Le produit a étéçu et fabriqué en respectant étroitement les directives techniques applicables et en utilisant les technologies et composants les plus modernes. Il est conforme aux normes de qualité les plus élevées.

LISEZ ATTENTIVEMENT LE PRESENT MANUEL ET ASSUREZ-VOUS DE BIEN LE COMPRENDRE AVANT LA PREMIÈRE UTILISATION.

Afin de garantir le fonctionnement fiable et durable de l'appareil, il est nécessaire d'utiliser et d'entretenir ce dernier conformément aux consignes figurant dans leprésent manuel. Les caractéristiques et les specifications contenues dans ce document sont à jour. Le fabricant se reserve le droit de proce der des modifications à des fins d'amélioration du produit. L'appareil a été mis au point et fabriqué en tenant compte des progrès techniques et de la réduction de bruit afin de réduire au maximum les risques liés aux émissions sonores.

Symboles

CE	Le produit est conforme aux normes de sécurité en vigueur.
	Respectez les consignes du manuel.
	Collecte séparée.
	ATTENTION ! , AVERTISSEMENT ! et REMARQUE attirrent l'attention sur des circonstances spécifique (symboles d'advertissement généraux).
	ATTENTION ! Mise en garde liée à la tension électrique !
	Appareil de la classe de protection Il possédant une isolation renforcée.
	Pour l'utilisation interieure uniquement.

REMARQUE! Les illustrations contenues dans le present manuel sont fournies à titre explicatif. Notre apparéil peut ne pas être identique.

La version originale de ce manuel a ete reredigee en allemand. Toutes les autres versions sont des traductions de l'allemand.

2. Consignes de sécurité

ATTENTION! Veuillez lire attentivement toutes les consignes de sécurité et

toutes les instructions. Le non-respect des averissements et des consignes de

sécurité peut entraîner des chocs électriques, un incendie, des blessures graves ou la mort.

Les notions d'« apparéil », de « machine » et de « produit » figurant dans les descriptions et les consignes du manuel se rapportent à/au PIED DE TABLE ÉLECTRIQUE.

2.1. Sécurité électrique

a) La fiche de l'appareil doit être compatible avec la prise électrique. Ne modifies d'aucune façon la fiche électrique. L'utilisation de la fiche originale et d'une prise électrique adaptée diminue les risques de chocs electrométriques.
b) Évitez de toucher aux composants mis à la terre comme les tuyaux, les radiateurs, les fours et les réfrigerateurs. Le risque de chocs électriques augmente lorsque votre corps est mis à la terre par le biais de surfaces trempees et d'un environnement humide. La déténération d'eau dans l'appareil accroît le risque de dommages et de chocs électriques.
c) Ne touchez pas l'appareil lorsque vos mains sont humides ou mouillées.
d) N'utilisez pas le cable d'une manière différent de son usage prévu. Ne vous en servez jamais pour porter l'appareil. Ne tirez pas sur le cable pour débrancher l'appareil. Tenez le cable à l'écart de la chaleur, de l'huile, des arêtes vives et des pieces mobiles. Les cables endommagés ou soudés augmentent le risque de chocs ELECTriques.
e) Si vous n'avez d'autre choix que de vous servir de l'appareil dans un environnement humide, utilisez un dispositif différentiel à courant résiduel (DDR). Un DDR réduit le risque de chocs électriques.
f) Il est interdirit d'utiliser l'appareil si le cable d'alimentation est endommagé ou s'il présente des signes visibles d'usure. Le cable d'alimentation endommagé doit être remplaced par un électricien qualifié ou le centre de service du fabricant.
g) Pour éviter tout risque d'électrocution, n'immergez pas le cable, la prise ou l'appareil dans l'eau ou tout autre liquide. N'utilisez pas l'appareil sur des surfaces humides.

2.2. Sécurité au poste de travail

a) Veillez à ce que votre poste de travail soit toujours propre et bien éclairé. Le désordre ou un éclairage insuffisant peuvent entrainer des accidents. Soyez prévoyant, observerze les opérations et faites preuve de bon sens lorsque vous utilisez l'appareil.
b) En cas de doute quant au bon fonctionnement de l'appareil ou si vous constatiez des dommages sur celui-ci, veuillez communiquer avec le service client du fabricant.

c) Seul le fabricant doit réparer le produit. Ne tentez pas de réparer le produit par vous-même!
d) Vérifiez régulièrement l'état des autocollants portant des informations de sécurité. S'ils deviennentIllisibles,remplacez-les.
e) Conservez le manuel d'utilisation afin de pouvoir le consulter ultérieurement. En cas de cession de l'appareil à un tiers, l'appareil doit impératifement être accompagné du manuel d'utilisation.
f) Tenez les éléments d'emballage et les pieces de fixation de petit format hors de portée des enfants.
g) Lors de l'utilisation combinée de cet apparéil avec d'autres outils, respectez également les consignes se rapportant à ces outils.
h) Ce produit peut être utilisé par des enfants de plus de 8 ans qui ont été instruits sur son'utilisation et sont accompanies d'un adulte.

2.3. Sécurité des personnes

a) N'utilisez pas l'appareil lorsque vous estes fatigué, malade, sous I'effet de drogues ou de medicaments et que cela pourrait alterer votre capacité à utiliser l'appareil.
b) Cet apparéil n'est pas consu pour être utilisé par les personnes dont les facultés physiques, sensorielles ou mentales sont limitées (enfants y compris), ni par des personnes sans expérience ou connaissances déquates, à moins qu'elles se trouvent sous la supervision et la protection d'une personne responsable ou qu'une telle personne leur ait transmis des consignes appropriées en lien avec l'utilisation de l'appareil.
c) Seules des personnes aptes physiquement à se servir de l'appareil, qui ont suivi une formation appropriée et ont lu ce manuel d'utilisation peuvent utiliser le produit. En outre, ces personnes doivent connaître les exigences liées à la santé et à la sécurité au travail.
d) Soyez attentif et faites preuve de bon sens lors que vous utilisez l'appareil. Un moment d'inattention pendant le travail peut entrainer des blessures graves.
e) Cet apparéil n'est pas un jouet. Les enfants doivent demeurer sous la supervision d'un adulte afin qu'ils ne jouent pas avec l' apparéil.

2.4. Utilisation sécurité de l'appareil

a) Ne faites pas surchauffer l'appareil. Utilisez les outils appropriés pour l'usage que vous en faites. Lechioix d'appareils appropriés et l'utilisation soigneuse de ceux-ci produit de plusieurs résultats résultats.

b) N'utilisez pas l'appareil si l'interrupteur MARCHE/ARRÉT ne fonctionne pas correctement. Les appareils qui ne peuvent pas être contrôlés à l'aide d'un interrupteur sont dangereux et doivent être réparés.
c) Avant de procéder au nettoyage et à l'entretien de l'appareil, débranchez-le. Une telle mesure préventive réduit le risque de mise en marche accidentelle de l'appareil.
d) Les outils qui ne sont pas en cours d'utilisation doivent être mis hors de portée des enfants et des personnes qui ne connaissent ni l'appareil, ni le manuel d'utilisation s'y rapportant. Entre les mains de personnes inéxpérimentées, ce genre d'appareils peut représenter un danger.
e) Maintenez l'appareil en parfait état de marche. Avant chaque utilisation, vérifiez l'absence de dommages en général et au niveau des pieces mobiles (assurez-vous qu'aucune piece ni composant n'est cassé et vérifiez que rien ne compromet le fonctionnement sécurité de l'appareil). En cas de dommages, l'appareil doit imperativement être envoyé en réparation avant d'être utilisé de nouveau.
f) La réparation et l'entretien des apparèils doivent être effectuels uniquement par un personnel qualifié, à l'aide de pieces de rechange d'origine. Cela garantit la sécurité d'utilisation.
g) Pour garantir l'intégrité opérationnelle de l'appareil, les couvercles et les vis posés à l'usine ne doivent pas être retirees.
h) Lors du transport, de l'installation et de l'utilisation de l'appareil, respectez les dispositions d'hygiène et de sécurité en vigueur dans le pays d'utilisation.
i) Nettoyez régulierement l'appareil pour en prévenir l'encrassement.
j) Cet apparéil n'est pas un jouet. Le nettoyage et l'entretien ne doivent pas été effectuels par des enfants, à moins qu'ils se trouvent sous la supervision d'unadulte responsable.
k) Il est défendu de modifier l'appareil pour en changer les paramètres ou la construction.
I) Gardez le produit à l'écart des sources de feu et de chaleur.
m) Ne surchargez pas l'appareil.
n) Une utilisation incorrecte du produit, par exemple en étant assis sur un comptoir, peut endommager le produit et / ou provoquer des blessures. Il est interdit de s'asseoir sur le bureau afin d'éviter des blessures graves.
o) Il est interdit de bouger ou de rester couche sous la structure du bureau pendant le réglage. Il est interdit de s'assoir ou de se tenerABOUT sur le cadre du bureau. Faites particulièrement attention lors de l'ajustement.
p) Vérifiez régulièrement que le mécanisme de réglage du bureau fonctionné correctement et supprimez tout obstacle empêchant un réglage efficace.
q) Assurez-vous que les câbles, les connexions et les fiches n'interférènt pas avec l'utilisation du produit.

r) Lors du réglage de la hauteur du bureau, assurez-vous que les câbles ont une longueur suffisante. Des câbles et des connexions trop courts peuvent rendre le réglage en hauteur difficile ou endommager d'autres apparéils.
s) N'utilisez pas le produit si la boîte de commande émet un bruit ou dégage une odeur désagréable. Il est interdit d'effectuer soi-même des modifications sur l'alimentation et la boîte de commande.

ATTENTION! Bien que l'appareil ait ete concu en accordant une attention speciale à la sécurité et qu'il comporte des dispositifs de protection, ainsi que des caractéristiques de sécurité supplémentaires, il n'est pas possible d'exclure entierement tout risque de blessure lors de son utilisation. Nous recommendons de faire preuve de prudence et de bon sens lorsque vous utilisez l'appareil.

3. Conditions d'utilisation

Le produit est donc pour supporter et ajuster la hauteur du plan de travail du bureau.

Le produit est destiné uniquement à l'utilisation privée!

L'utilisateur porte l'entière responsabilité pour l'ensemble des dommages attribuables à un usage inapproprié.

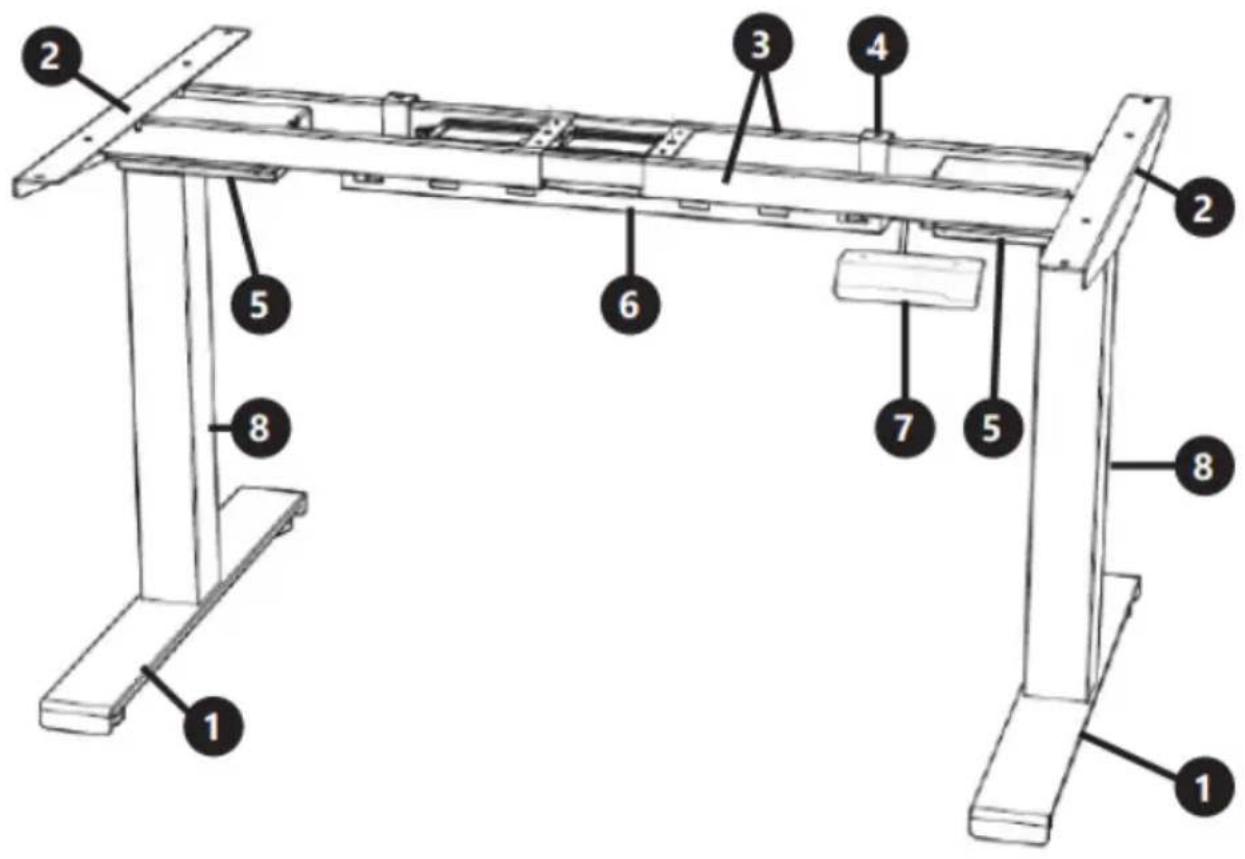

3.1. Description de l'appareil

1. Pied
2. Support létéal
3. Barre transversale
4. Crochet
5. Boîtier de contrôle
6. Chemin de cables
7. Panneau de contrôle
8. Colonne de levage

CHOIX DE L'EMPLACEMENT DE L'APPAREIL :

Utilisé toujours l'appareil sur une surface plane, stable, propre, ininflammable et sèche, hors de portée des enfants et des personnes représentant des capacité physiques, sensorielles ou mentales diminuées.

MONTAGE DE L'APPAREIL

Pour installer le produit, vous aurez besoin des outils suivants

• niveau à bulle
• clé hexagonale
• perceuse
• tournevis cruciforme

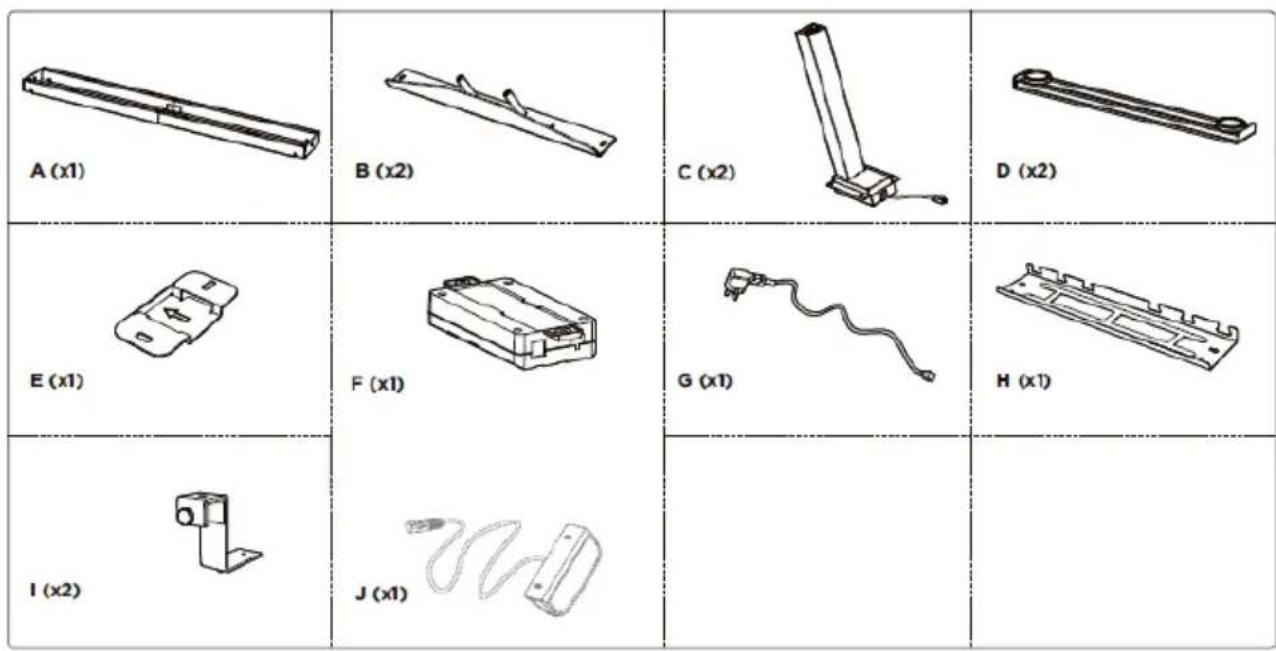

Lorsque vous aurez déballé le paquet, vérifiez son contenu : vis, rondelles et les éléments suivants:

A - barre transversale
B - support létáral
C - colonne de levage
D-pied
E - plaque de fixation
F - boîte de commande
G - fiche
H - goulotte à câbles
I - crochet
J - panneau de commande

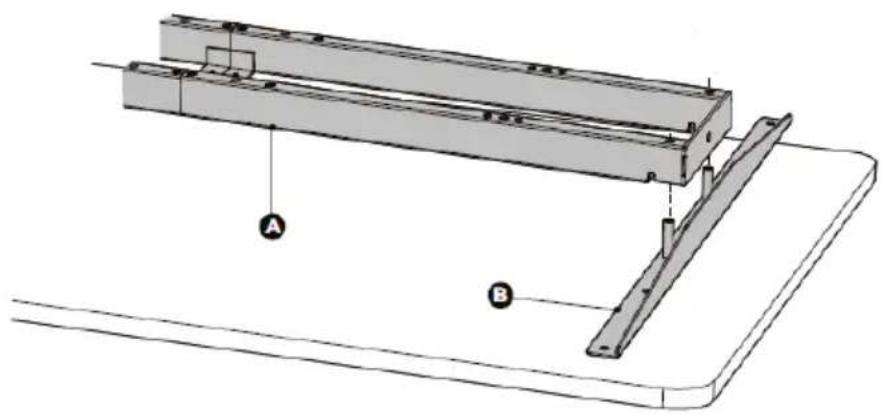

1. Fixation des supports latéraux:

2. Posez le plan de travail au sol.

3. Placez une barre transversale sur le plan et fixez les supports lateraux à ses extrémités.

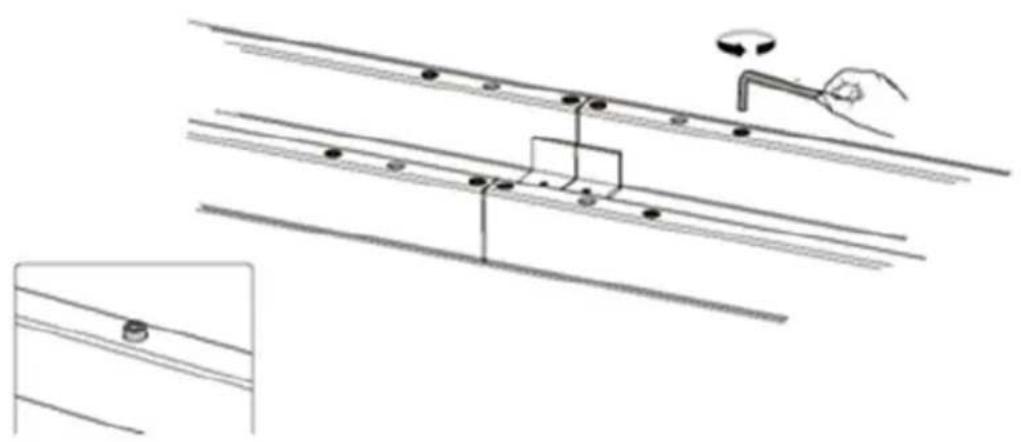

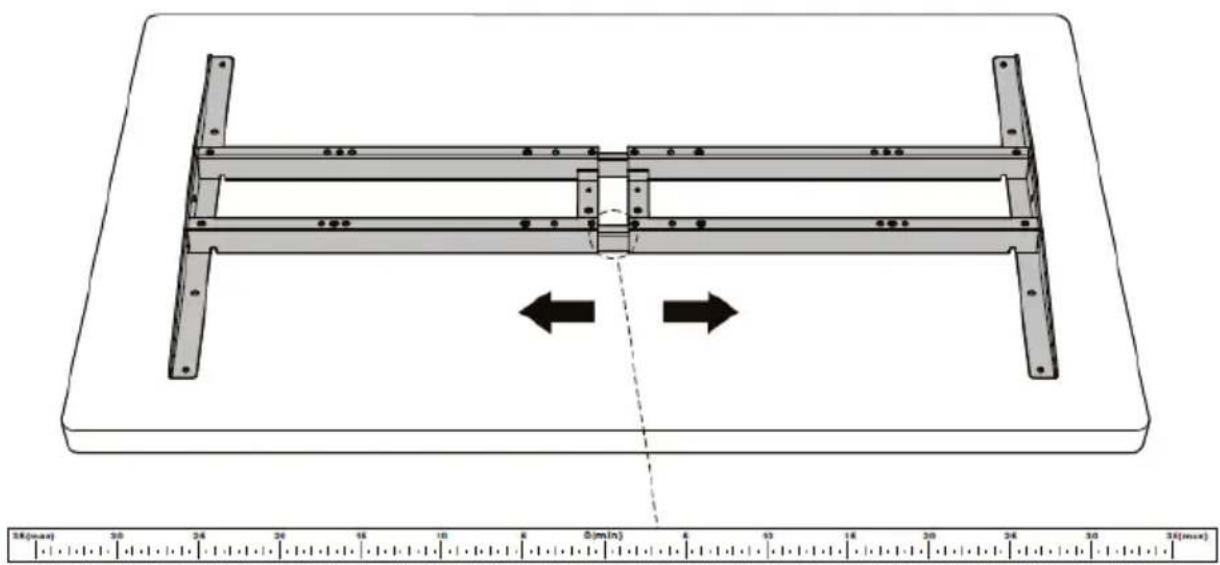

2. Réglage du chassin:

1. Desserrez les vis à tête hexagonale qui fixent le connecteur régliable, mais ne les retirez pas complètement.

1. Veillez à ce que le chassin soit placé au centre du plateau de la table.
2. Ajustez alors le chassin à la taille du plan de table.
3. Lorsque vous reglez la position du chassin, veillez à ce qu'elle ne dépasse pas la limite sérigraphiee de la barre transversale.

1. Serrez les vis lorsque le réglage est terminé.

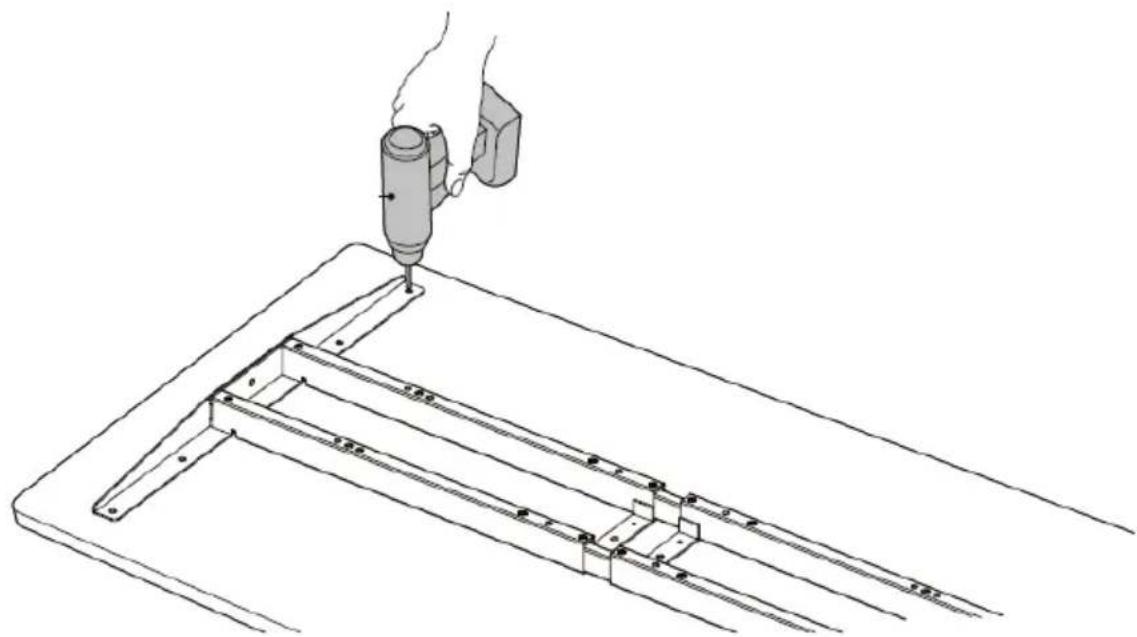

2. Percez les trous de montage:

3. Utilisez une perceuse pour percer des trous de fixation à l'arrière du plan.

4. Insérez la mèche dans les 8 trous de fixation sur les supports latéraux l'un après l'autre.

Remarque: la profondeur des trous de montage doit etre supérieure a 10 mm et leur diametre doit etre inférieur a 3 mm

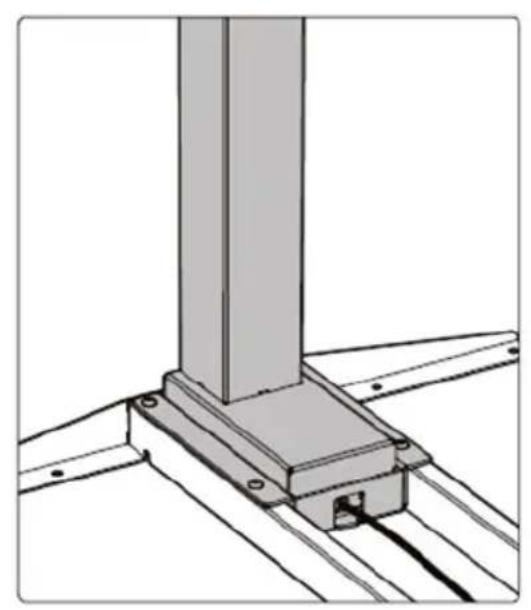

1. Fixation des colonnes de levage:

2. Insérez une colonne de levage sur une extrémité de la barre transversale en veillant à ce que sa tête soit orientée vers l'intérieur.

3. Veillez à ce que les trous de fixation de la colonne de levage soient alignés avec les trous de la barre transversale.
4. Fixez la colonne de levage à l'aide de 4 vis et d'une clé hexagonale.

Répétez ces étapes pour assembler la deuxième colonne de levage.

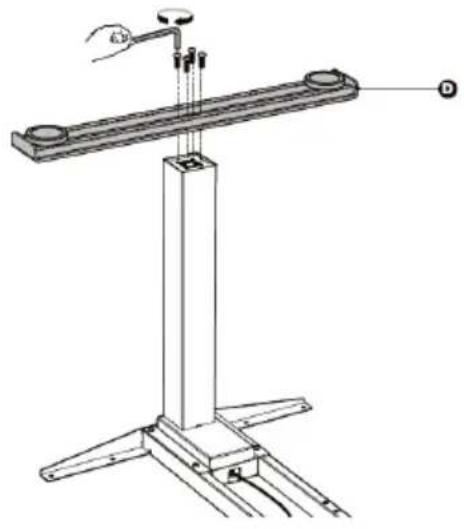

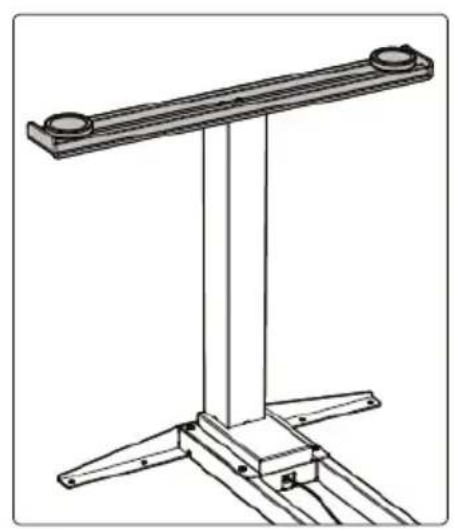

1. Placez le pied sur la partie inférieure de la colonne de levage.
2. Alignez les trous de fixation du pied avec les trous de la colonne de levage.
3. Fixez le pied avec 4 vis et une clé hexagonale.
4. Répétez ces étapes pour fixer l'autre pied.

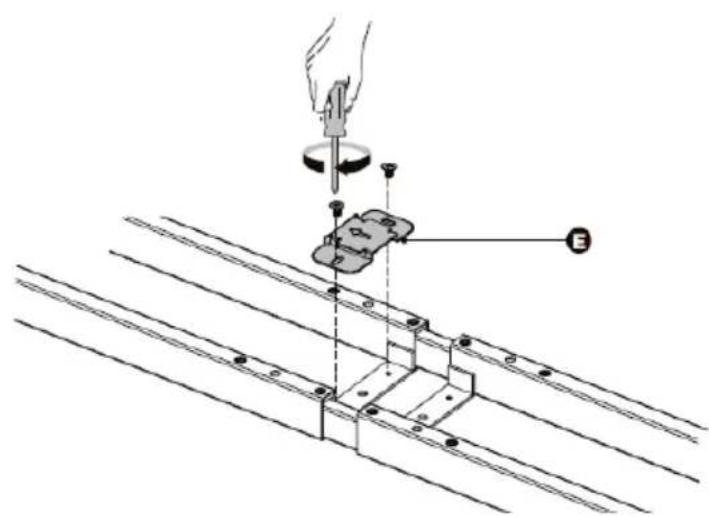

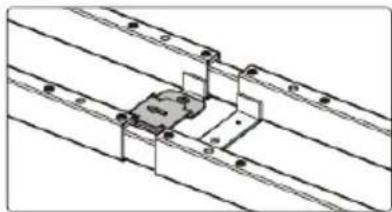

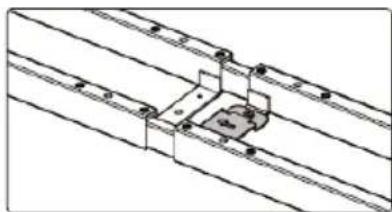

6. Montage de la plaque de montage:

1. Alignez les trous de montage de la plaque de fixation avec les trous de la barre transversale.
2. Fixez la plaque de fixation au centre de la barre transversale à l'aide de 2 vis et d'un tournevis cruciforme.

Vous pouvez fixer la plaque de fixation sur le cote croit ou sur le cote gauche. Remarque: la flèche sur la plaque de fixation indique le sens de déplacement de la boite de commande.

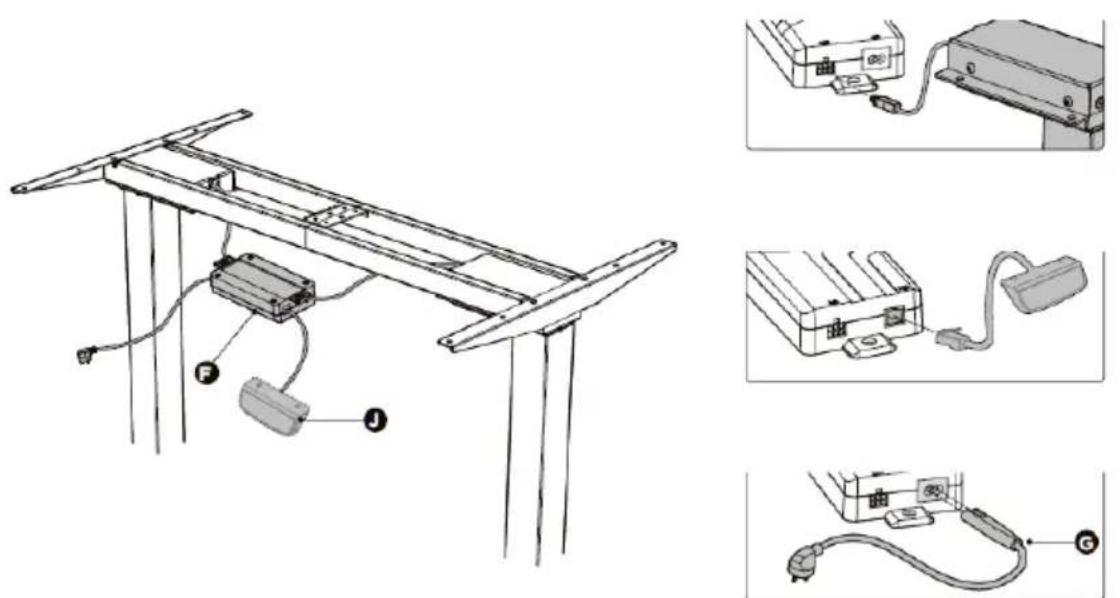

7. Montage de la boite de commande:

1. Retournez le chassis du bureau de manière à ce que la barre transversale soit orientée vers le haut. Il est conseilé de le faire à deux personnes au moins.
2. Connectez les fils, la boîte de commande et le moteur. Connectez les deux fils du moteur aux deux prises marquées « M1 » et « M2 » (un de chaque côté de la boîte de commande). Connectez le cable J du panneau de commande à la prise marquée « HS ». Insérez la fiche dans la prise marquée « AC »

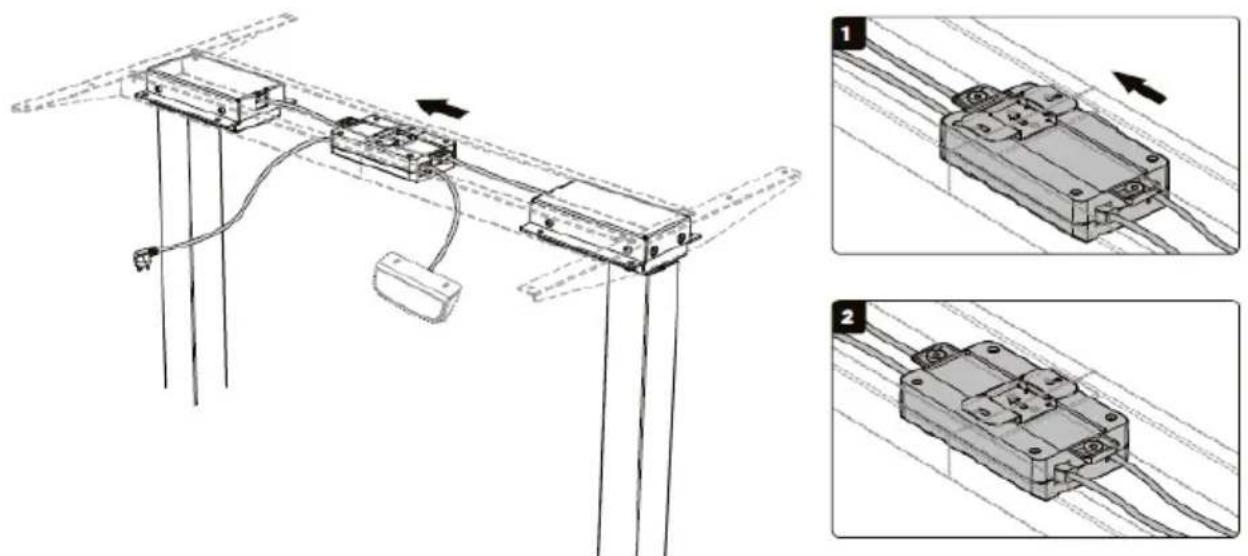

1. Assurez-vous que la prise de la boîte de commande est orientée vers le haut. Il n'y a pas de connexion directe entre les prises du moteur et les colonnes de levage.
2. La flèche sur la plaque de fixation indique la direction à suivre pour déplacer la boîte de commande.

Déplacez la boîte de commande au centre de la plaque de fixation.

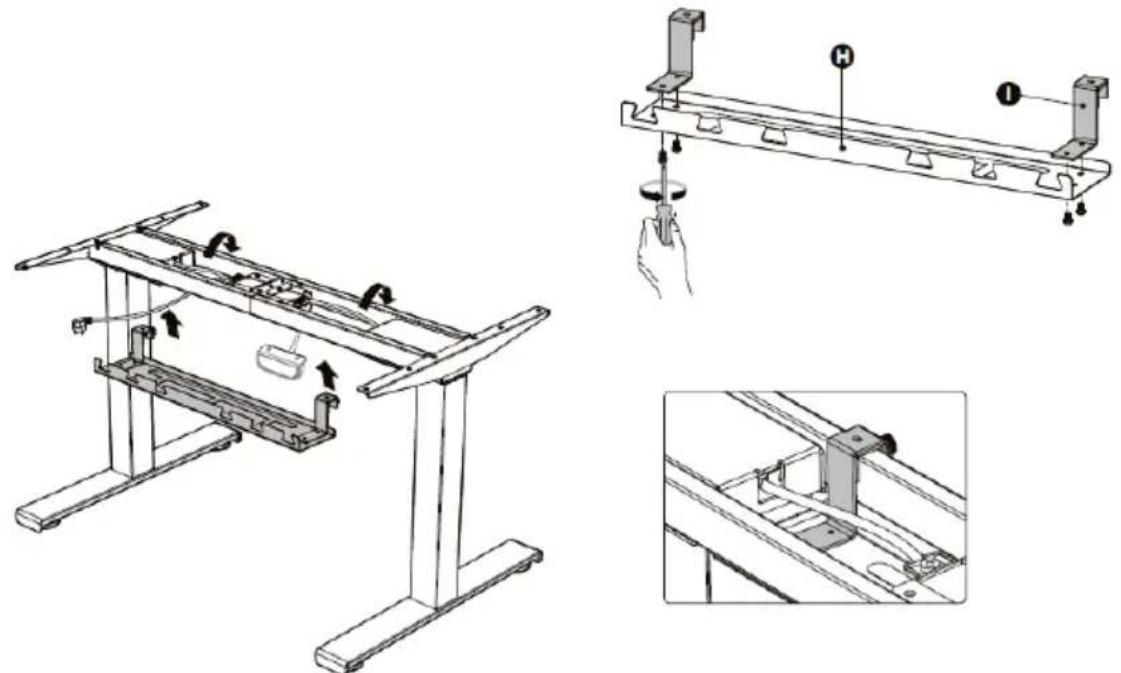

8. Montage de la goulotte à câbles:

1. Alignez les trous de montage des crochets avec les trous de la goulotte à câbles.
2. Fixez les crochets sur la goulotte à cables avec 4 vis sur la partie inférieure à l'aide d'un tournevis cruciforme.
3. Fixez la goulotte à câbles sur la barre transversale à l'endroit indiqué sur l'image.

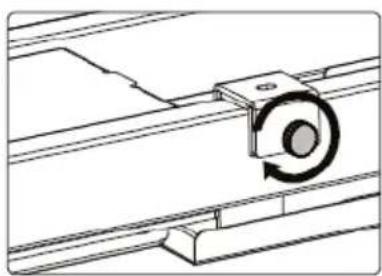

4. Serrez les boutons sur la goulotte à câbles.

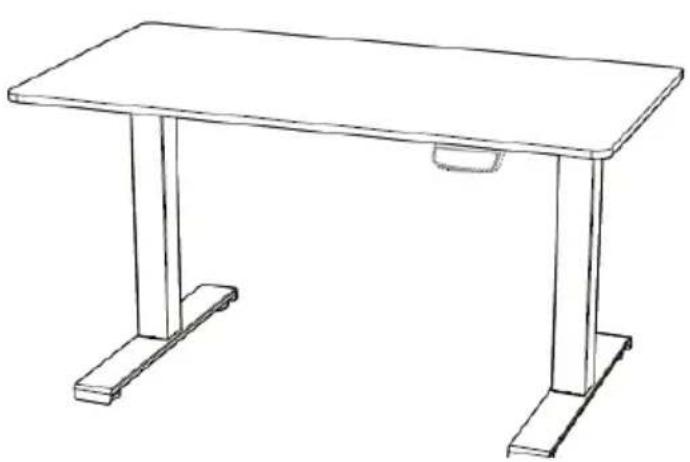

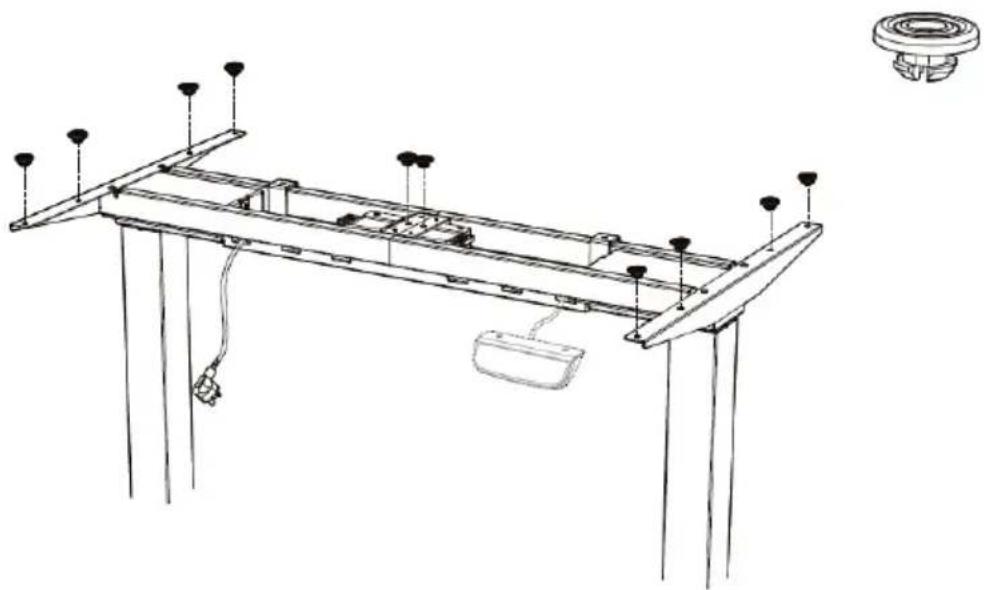

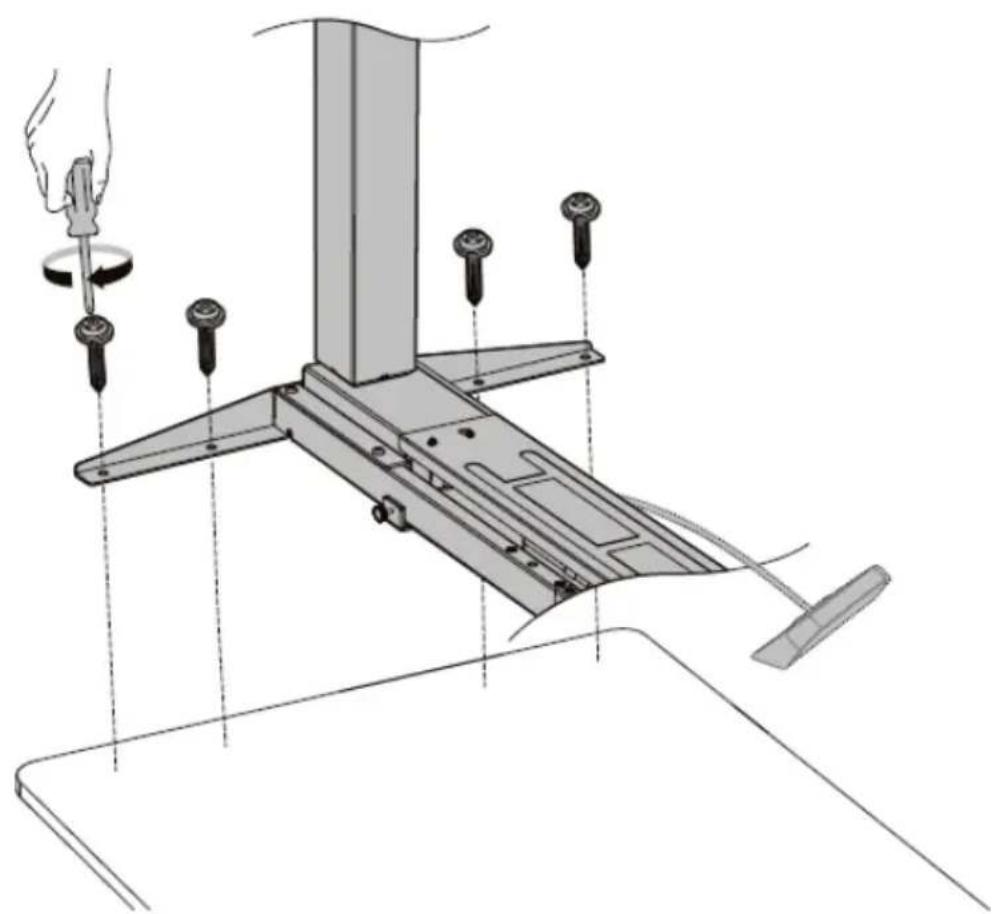

9. Montage du plan:

1. Fixez les rondelles anti-vibration à la barre transversale à dix endroits indiqués sur l'image.

1. Alignez les trou s préalablement percés avec les trou de la barre transversale. Insérez et serrez les 4 vis sur la partie inférieure.
2. Repetez les mêmes étapes sur l'autre côté du plan.

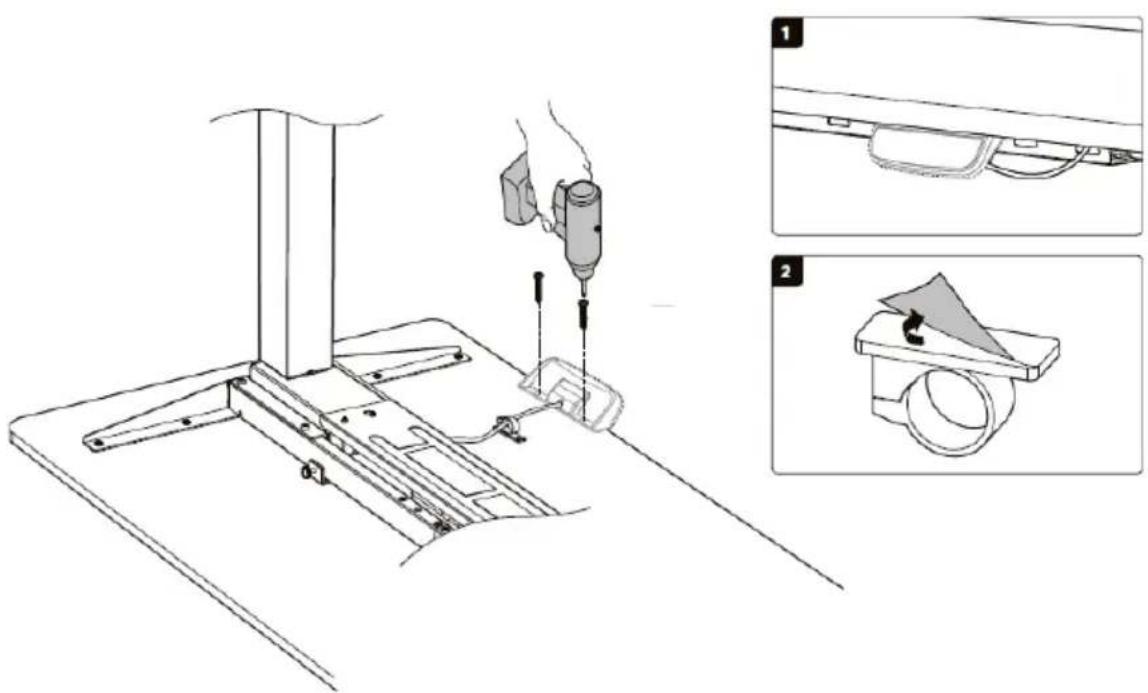

1. Fixez le panneau de commande au plan de la table à l'aide de 2 vis et d'une perceuse.
2. Collez un clip à cable adhésif sous le plan de table pour ranger les cables.

1. Verifiez que le plan est bien fixé à l'aide d'un niveau à bulle.
2. Il y a deux cales régables sous chaque pied. Si le sol n'est pas à niveau, il suffit de faire tourner la cale pour réajuster la mise à niveau.

3.2. Utilisation de l'ordinateil

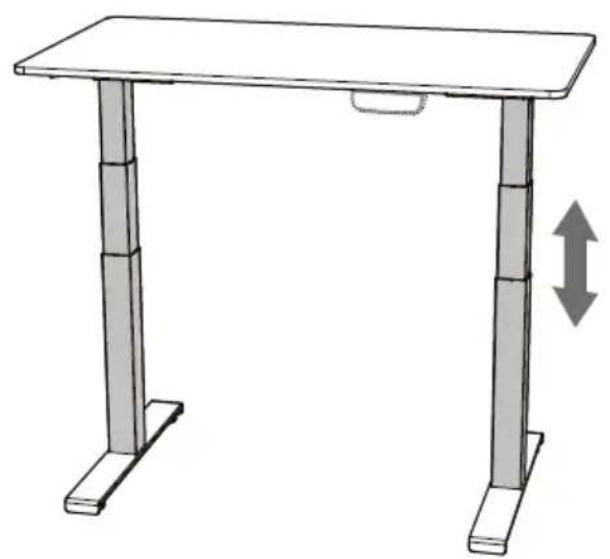

Réglage de la hauteur:

1. Branchez la fiche dans la prise de courant.
2. Reglez la hauteur à l'aide des boutons du panneau.

3.3. Nettoyage et entretien

a) Avant de commencer le nettoyage, débranchez l'appareil de l'alimentation électrique.
b) Conservez l'appareil dans un endroit propre, frais et sec, à l'abri de l'humidité et des rayons directs du soleil.
c) Il est interdit d'asperger l'appareil d'eau ou de l'immerger dans l'eau.
d) Contrôlez régulièrement l'appareil pour vous assurer qu'il fonctionne correctement et ne présente aucun dommage.
e) Utilisez un chiffon doux lors du nettoyage.
f) Il est conseilé de laver l'appareil uniquement avec un chiffon mou et humide.
g) N'utilisez aucun objet représentant des arêtes tranchantes, ni objet métallique (teils qu'une Brosse ou une spatule en métal) pour le nettoyage car ils pouraient endommager la surface de l'appareil.
