Caractéristiques techniques	Docking station pour moniteurs avec connectivité USB-C
Ports disponibles	USB-C, HDMI, DisplayPort, USB-A
Résolution maximale supportée	Jusqu'à 4K à 60Hz
Compatibilité	Compatible avec les appareils USB-C et Thunderbolt 3
Utilisation	Idéal pour les configurations de bureau avec plusieurs moniteurs
Dimensions	Compact et léger pour un transport facile
Maintenance	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes
Informations générales	Vérifier la compatibilité avec votre appareil avant l'achat

FOIRE AUX QUESTIONS - CA5MONITORDOCKPD i-TEC

Comment connecter l'i-TEC CA5MONITORDOCKPD à mon ordinateur ?

Pour connecter l'i-TEC CA5MONITORDOCKPD à votre ordinateur, utilisez le câble USB-C fourni et branchez-le sur le port USB-C de votre ordinateur. Assurez-vous que le dock est alimenté.

Quels sont les systèmes d'exploitation compatibles avec l'i-TEC CA5MONITORDOCKPD ?

L'i-TEC CA5MONITORDOCKPD est compatible avec Windows, macOS et Linux. Assurez-vous d'avoir les derniers pilotes installés pour un fonctionnement optimal.

Comment configurer des écrans externes avec l'i-TEC CA5MONITORDOCKPD ?

Après avoir connecté les écrans externes au dock, allez dans les paramètres d'affichage de votre ordinateur et sélectionnez les options pour étendre ou dupliquer votre affichage en fonction de vos préférences.

Que faire si mon dock ne reconnaît pas les périphériques connectés ?

Vérifiez que le dock est bien alimenté et que tous les câbles sont correctement branchés. Essayez de débrancher et de rebrancher le dock, puis redémarrez votre ordinateur.

L'i-TEC CA5MONITORDOCKPD prend-il en charge la charge de mon ordinateur portable ?

Oui, l'i-TEC CA5MONITORDOCKPD prend en charge la charge de votre ordinateur portable via le port USB-C, tant que votre ordinateur est compatible avec la norme Power Delivery.

Est-ce que l'i-TEC CA5MONITORDOCKPD prend en charge l'audio ?

Oui, l'i-TEC CA5MONITORDOCKPD prend en charge l'audio via les ports HDMI et USB-C. Assurez-vous que vos paramètres audio sont correctement configurés sur votre ordinateur.

Comment mettre à jour le firmware de l'i-TEC CA5MONITORDOCKPD ?

Pour mettre à jour le firmware, visitez le site web d'i-TEC et téléchargez le dernier firmware disponible pour l'i-TEC CA5MONITORDOCKPD. Suivez les instructions fournies pour l'installation.

Puis-je utiliser l'i-TEC CA5MONITORDOCKPD avec un appareil mobile ?

Oui, l'i-TEC CA5MONITORDOCKPD peut être utilisé avec des appareils mobiles compatibles USB-C. Assurez-vous que votre appareil prend en charge la sortie vidéo.

Que faire si l'affichage est flou ou instable ?

Vérifiez que tous les câbles sont bien connectés et en bon état. Essayez de changer la résolution d'affichage dans les paramètres de votre ordinateur pour voir si cela améliore la qualité.

MODE D'EMPLOI CA5MONITORDOCKPD i-TEC

FR Veuillez lire attentivement le manuel dans son intégralité. Un manuel détaillé est disponible sur notre site www.i-tec.pro/fr/ sous l'onglet "Manuels, pilotes". Si vous avez des problèmes, veuillez contacter notre équipe support à [e-mail]

1. Entrée d'alimentation 20V/6.5A (130W)
2. Port USB-C pour la connexion à un périphérique invité prenant en charge jusqu'à 100W PD.
3. 1x USB-A 3.2 Gen.2
4. 1x HDMI
5. Ethernet RJ-45 2.5GLAN port (Realtek RTL-8156)
6. 2x HDMI
7. 2x DisplayPort ++

Panneau latéral

1. Verrouillage Kensington

SPÉCIFICATIONS

• 1x port USB-C pour connecter des appareils USB-C
• Technologie de la station d'accueil : displayLink + USB-C DP Alt mode + USB-C PD
  • Puissance fournie : 100 W*
• Ports vidéo : 2x HDMI, 2x DP, 1x HDMI**

- Résolution :

• 1 moniteur → 1x DP - jusqu'à 8K/60Hz ou 4K/144Hz
• 1 moniteur → 1x HDMI - jusqu'à 4K/60Hz
• 5 moniteurs → 2x DP + 2x HDMI + 1x HDMI** - jusqu'à 5x 4K/60Hz

• 3x USB-A 3.2 Gen 2 (10 Gbps)

- 2x USB-C 3.2 Gen 2 (10 Gbps) avec support de charge rapide (BC 1.2 5V 3A)

• 1x port Ethernet RJ-45 2,5 Gbps

• 1x connecteur combo 3,5 mm

- 1x entrée d'alimentation (DC 20V/6,5A, 130W)

- Indicateur LED

- Bouton pour allumer et éteindre la station d'accueil

- Prise en charge du verrou Kensington

- Support de montage VESA

- Câble USB-C vers USB-C/USB-A (100 cm)

- Clonage de l'adresse MAC : Oui (à l'aide du logiciel i-tec Docker Pro)

- WOL : S1, S2, S3

- OS : Windows 10/11, macOS 11 ou version ultérieure, Android 5 ou version ultérieure, Chrome OS R51 ou version ultérieure, Linux Ubuntu

• Installation facile du pilote (Windows, macOS, Ubuntu, Android)

- Dimensions du produit : 245 x 98 x 37 mm

• Poids du produit : 495 g

- Dimensions de l'emballage : 259 x 142 x 89 mm

- Poids de l'emballage : 1280 g

Configuration matérielle requise :

- Appareil doté d'un port USB-A, USB-C, USB4 ou Thunderbolt™ 3/4 libre.

Exigences Power Delivery :

- USB-C, USB4 ou Thunderbolt™ 3/4 avec prise en charge de Power Delivery.

Configuration requise pour la sortie vidéo via HDMI 5 :

- Appareil doté d'un port USB-C libre avec prise en charge du « mode alternatif Display-Port » ou d'un port Thunderbolt™ 3/4, USB4.

SYSTÈME D'EXPLOITATION :

• Windows 10/11, macOS 11 ou version ultérieure, Android 5 ou version ultérieure, Chrome OS R51 ou version ultérieure, Linux Ubuntu.
• Si la station d'accueil est connectée via USB-A, le chargement des ordinateurs portables et des tablettes n'est pas pris en charge.

REMARQUE : selon les caractéristiques de votre ordinateur, en particulier la puissance du CPU, du GPU et de la RAM de l'appareil connecté, la connexion de quatre écrans ou plus avec une résolution 4K ou supérieure peut limiter la fluidité du système. Prévoyez un maximum de 2x 8K30Hz ou 6x 4K60Hz

* Le chargement des appareils externes n'est pris en charge que lorsque la station d'accueil est connectée à un appareil hébergé
* Si la station d'accueil est connectée via USB 3.0, le chargement des ordinateurs portables et des tablettes n'est pas pris en charge
** La transmission vidéo via HDMI 5 n'est possible que lorsque la station d'accueil est connectée à des ordinateurs portables dotés de ports Thunderbolt 3/4 TM, USB4 ou USB-C (compatible vidéo). En cas de connexion à l'USB-A, seuls les ports DP et HDMI seront disponibles, c'est-à-dire un maximum de 4 moniteurs

INSTALLATION MATÉRIELLE (CONNEXION DE LA STATION D'ACCUEIL À L'ORDINATEUR PORTABLE/LA TABLETTE)

1) Allumez l'ordinateur portable/la tablette et connectez l'adaptateur d'alimentation à la station d'accueil.
2) Branchez l'adaptateur d'alimentation de la station d'accueil sur une prise de courant alternatif de 110V/230V et appuyez sur le bouton ON.
3) Branchez le câble USB-C dans le port USB-C situé sur le panneau arrière de la station d'accueil.
4) Branchez l'autre extrémité dans un port USB-A, USB-C, USB4 ou ThunderboltTM 3 /4 disponible sur votre appareil.
5) L'installation automatique des ports sur chaque système démarre ou vous pouvez avoir besoin d'installer le pilote Displaylink (voir ci-dessous).
6) Une fois l'installation terminée, nous vous recommandons de redémarrer le périphérique invité.

INSTALLATION DES PILOTES SOUS WINDOWS 10/11

ATTENTION ! Ne connectez pas la station d'accueil à votre ordinateur portable/tablette avant d'avoir installé les pilotes appropriés. Les pilotes ne doivent être installés qu'avant la première utilisation. Assurez-vous que vous disposez des derniers pilotes pour votre appareil et d'un BIOS mis à jour sur votre système avant l'installation.

Pour Windows, téléchargez les pilotes à partir de notre site web www.i-tec.cz/setup sous l'onglet « Download » pour ce produit. Lancez l'installation à partir du fichier télé-

chargé, sélectionnez la langue d'installation et suivez les instructions à l'écran.

Sous Windows 10/11, installez les pilotes en tant qu'utilisateur « Administrateur ». L'écran peut vaciller pendant l'installation du pilote, il s'agit d'un processus standard. Nous vous recommandons de redémarrer votre ordinateur portable/tablette une fois l'installation terminée.

Dans un environnement multi-ordinateurs équipés de Windows 10, 11, une installation d'entreprise unique par un administrateur système est possible. Pour plus d'informations sur l'installation, lisez les instructions ici : https://www.synaptics.com/products/displaylink-graphics/downloads/corporate

La plupart des problèmes liés à la station d'accueil et aux périphériques connectés peuvent être résolus en utilisant l'interrupteur Marche/Arrêt ou en déconnectant le câble USB de la station d'accueil du port USB de l'ordinateur portable/de la tablette/du Mac et en le reconnectant après environ 10 secondes.

CONSIGNES DE SÉCURITÉ POUR L'UTILISATION DE LA STATION D'ACCUEIL

Consignes de sécurité générales

1 Respectez ces consignes de sécurité afin d'éviter d'endommager votre ordinateur et de garantir votre propre sécurité. Sauf indication contraire, toutes les procédures décrites dans ce document supposent que vous avez lu les informations de sécurité fournies avec votre ordinateur. Placez l'appareil sur une surface dure et plane. Laissez un espace d'environ 10 cm sur tous les côtés ventilés pour permettre à l'air de circuler et d'assurer une bonne ventilation. Restreindre la circulation de l'air peut endommager l'équipement ou provoquer un incendie.
2. Ne pas empiler les appareils les uns sur les autres ou les placer si près les uns des autres qu'ils soient exposés à l'air de recirculation ou à l'air préchauffé.
3. veiller à ce que rien ne repose sur les câbles de l'équipement et à ce que les câbles soient placés de manière à ce qu'on ne puisse pas trébucher ou marcher dessus
4. s'assurer que tous les câbles sont connectés aux connecteurs appropriés. Certains connecteurs se ressemblent et peuvent être facilement confondus (par exemple, ne pas brancher le câble téléphonique sur le connecteur d'alimentation).
5) Ne placez pas l'appareil dans une unité murale fermée ou sur une surface en tissu souple telle qu'un lit, un canapé ou un tapis.
6) Tenir l'appareil à l'écart des sources de chaleur.
7) Tenir l'appareil à l'écart de températures anormalement élevées ou basses afin qu'il puisse fonctionner dans sa plage d'utilisation.
8. n'insérez pas d'objets dans les évents ou les ouvertures de l'appareil. Le non-respect de cette consigne peut entraîner un incendie ou un choc électrique dû à un court-circuit des composants internes.
9. N'utilisez pas l'appareil dans un environnement humide, par exemple à proximité d'un jacuzzi, d'un évier, d'une piscine ou d'un sous-sol humide.
10. ne pas utiliser d'appareils alimentés par le secteur pendant un orage. Les appareils alimentés par batterie peuvent être utilisés si tous les câbles sont débranchés.
11. évitez tout contact entre les liquides et les aliments et l'appareil.
12. Débranchez l'appareil de la prise électrique avant de le nettoyer. Nettoyez l'appareil avec un chiffon doux imbibé d'eau. Ne pas utiliser de produits liquides ou en aérosol pouvant contenir des substances inflammables.
13. Pour éviter tout risque d'électrocution, ne connectez ou déconnectez aucun câble, n'effectuez aucune opération de maintenance et ne reconfigurez pas l'équipement pendant un orage.
14. Avant de toucher les composants de la station d'accueil, mettez-vous à la terre avec un bracelet de mise à la terre ou touchez périodiquement une surface métallique non peinte, telle que la partie métallique située à

l'arrière de l'ordinateur. Pendant le travail, touchez régulièrement la surface métallique non peinte pour éliminer toute électricité statique susceptible d'endommager les composants internes.

1. lorsque vous débranchez le câble, tirez sur le connecteur ou la poignée, et non sur le câble lui-même. Certains câbles ont des connecteurs munis de loquets ou de vis qu'il faut desserrer avant de débrancher le câble. Lorsque vous débranchez des câbles, tenez-les bien droits pour éviter de plier les broches. Lorsque vous connectez des câbles, assurez-vous que les ports et les connecteurs sont correctement tournés et alignés.

CONSIGNES DE SÉCURITÉ GÉNÉRALES CONCERNANT L'ALIMENTATION ÉLECTRIQUE

• Avant de brancher l'appareil sur une prise électrique, vérifiez la tension nominale et assurez-vous que la tension et la fréquence requises correspondent à la source d'alimentation disponible.
• Assurez-vous que l'ordinateur, le moniteur et les appareils connectés disposent de la puissance électrique nominale appropriée pour fonctionner avec l'adaptateur d'alimentation connecté dans votre région.
• Si le cordon d'alimentation est endommagé, ne le branchez pas sur une prise électrique.
• Pour éviter les chocs électriques, branchez les cordons d'alimentation de l'équipement sur des prises électriques correctement mises à la terre. Si l'appareil est équipé d'un cordon d'alimentation à trois broches, n'utilisez pas de fiches d'adaptation qui contournent la fonction de mise à la terre ou qui retirent l'élément de mise à la terre de la fiche ou de l'adaptateur.
• Lors de l'utilisation d'une rallonge électrique, assurez-vous que la puissance nominale totale des produits connectés ne dépasse pas le courant nominal de la rallonge.
• Si vous devez utiliser une rallonge ou un répartiteur, assurez-vous que la rallonge ou le répartiteur est connecté à une prise murale et non à une autre rallonge ou répartiteur. La rallonge ou le répartiteur doit être conçu pour des fiches avec mise à la terre et être branché dans une prise avec mise à la terre.
• Si vous utilisez un répartiteur à prises multiples, faites attention lorsque vous branchez le cordon d'alimentation dans le répartiteur. Certains répartiteurs permettent de brancher la fiche de manière incorrecte. Un branchement incorrect de la fiche d'alimentation peut causer des dommages permanents à l'équipement et peut également entraîner un risque d'électrocution ou d'incendie. Assurez-vous que l'embout de mise à la terre de la fiche d'alimentation est inséré dans le contact de mise à la terre du répartiteur.
• Lorsque vous débranchez l'équipement de la prise de courant, tirez sur la fiche et non sur le cordon.
• Utilisez uniquement un adaptateur d'alimentation fourni par i-tec technologies s.r.o. et approuvé pour une utilisation avec cet équipement. L'utilisation de tout autre adaptateur d'alimentation peut provoquer un incendie ou une explosion.
• Si vous utilisez l'adaptateur d'alimentation pour alimenter un ordinateur ou charger une batterie, placez-le dans un endroit ventilé, par exemple sur un bureau ou sur le sol. Ne couvrez pas l'adaptateur d'alimentation avec du papier ou d'autres objets susceptibles de réduire le refroidissement. N'utilisez pas l'adaptateur d'alimentation dans son étui de transport.
• L'adaptateur d'alimentation peut devenir chaud pendant le fonctionnement normal de la station d'accueil ou de l'ordinateur.
• Soyez prudent lorsque vous manipulez l'adaptateur pendant ou immédiatement après son fonctionnement.
• Nous recommandons de placer l'adaptateur sur le sol ou sur une table de manière à ce que le voyant lumineux soit visible. Vous saurez ainsi immédiatement si l'adaptateur s'éteint en raison d'influences extérieures. Si, pour une raison quelconque, le voyant vert s'éteint, débranchez le cordon d'alimentation de la prise pendant 10 secondes, puis rebranchez-le.
• N'utilisez jamais un adaptateur électrique qui présente des signes de détérioration ou d'usure excessive

QUESTIONS FRÉQUEMMENT POSÉES

Disponible sur notre site web www-i-tec.pro sous «FAQ» pour ce produit.

GLOSSAIRE DES TERMES

Interface / port / connecteur / entrée / emplacement - l'endroit où deux appareils sont physiquement connectés.

Contrôleur - composant semi-conducteur (appelé chipset) d'un ordinateur portable ou d'une tablette, assurant le fonctionnement de l'un des ports.

Thunderbolt™ - est une interface matérielle rapide qui vous permet de connecter des appareils (périphériques) à votre ordinateur via un bus d'extension. Thunderbolt combine PCI-Express et DisplayPort dans une interface de données en série. Il permet de connecter jusqu'à 6 périphériques Thunderbolt™ supplémentaires, et le taux de transfert pour Thunderbolt™ 3/4 peut atteindre 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - est un connecteur symétrique Permet une charge plus rapide, l'alimentation, le double rôle (non seulement hôte mais aussi invité), la prise en charge du mode Alt (DisplayPort, MHL, Thunderbolt 3, Power Delivery) et la notification d'erreur via le dispositif Billboard.

USB-C Power Delivery (USB-C PD) - une fonction optionnelle du connecteur USB-C. Un connecteur avec ce support peut charge et est chargé, et prend en charge des charges de 10W à 240W

USB 3.2 / 3.1 / 3.0 / 2.0 - norme pour l'interface USB / port pour la connexion de divers dispositifs USB. Divers périphériques USB peuvent être connectés à la station d'accueil ou à l'adaptateur à l'aide de l'interface USB de type A. Le port USB de type B est utilisé pour connecter la station d'accueil ou l'adaptateur à un ordinateur portable/une tablette.

HDMI/Port d'affichage - Norme pour une interface/port graphique numérique utilisée pour connecter des moniteurs et d'autres dispositifs d'affichage graphique.

LAN (Local Area Network) - réseau local, le plus courant étant aujourd'hui l'Ethernet, qui atteint des vitesses de transfert théoriques allant jusqu'à 2,5 Gbit/s au niveau de la station d'accueil.

Audio - terme désignant un dispositif d'entrée (microphone) ou de sortie (casque/haut-parleurs) audio.

DESCRIPCIÓN

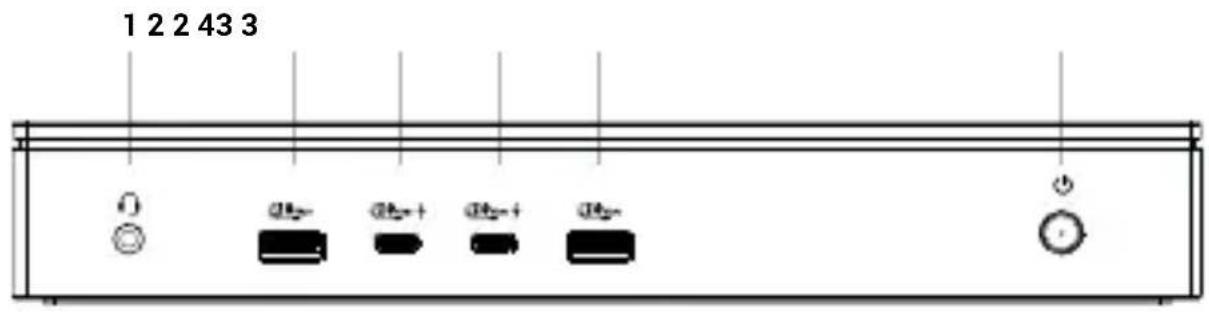

Panel frontal

1 2 2 43 3

1. Conector combinado de 3,5 mm
2. 2x USB-A 3.2 Gen.2
3. 2x USB-C 3.2 Gen.2 compatible con carga rápida (BC 1.2 5V 3A)
4. ON/OFF Botón + Led indicator

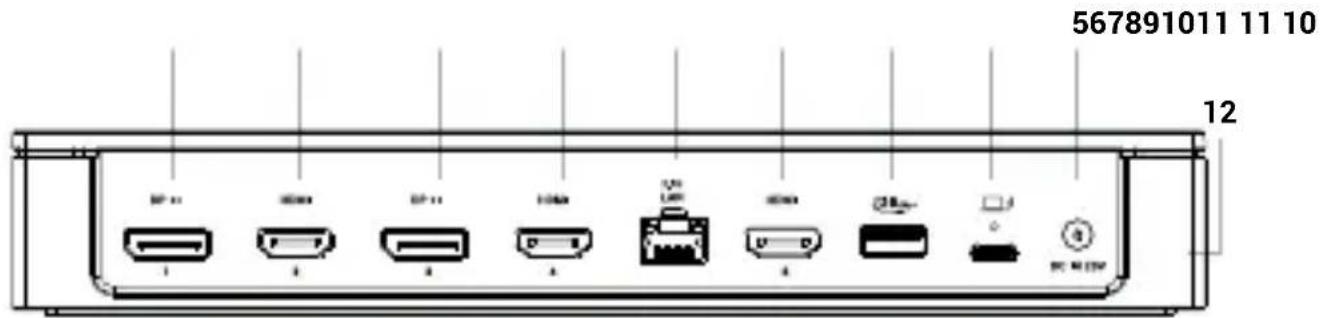

Panel trasero

567891011 11 10 12

Ce dispositif est revêtu du marquage avec le symbole de recyclage indiqué ci-dessus. Ça veut dire, qu'une fois découlée la vie utile dudit dispositif, vous vous voyez dans l'obligation d'assurer, que le dispositif se trouve déposé en un respectif centre de collecte, dûment établi à cette fin, et non en d'autres centres de ramassage qui soient destinés à déposer de courants déchets municipaux non triés. De cette manière, on contribue considérablement à une amélioration en matière d'environnement où nous vivons tous. (Seulement pour l'Union Européenne).

ESPAÑOL

Nous déclarons sous notre seule responsabilité que le produit susmentionné est conforme aux directives suivantes de l'Union européenne:
