CA5MONITORDOCKPD - Dokovací stanice i-TEC - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma CA5MONITORDOCKPD i-TEC ve formátu PDF.
| Typ produktu | Docking stanice |
| Značka | i-TEC |
| Model | CA5MONITORDOCKPD |
| Rozměry (D x Š x V) | 245 x 98 x 37 mm |
| Hmotnost netto | 495 g |
| Napájení | 20V/6.5A (130W) se síťovým adaptérem |
| Video konektivita | 2x HDMI, 2x DisplayPort, 1x další HDMI (HDMI 5) |
| Podporovaná rozlišení | Až 8K/60Hz (DP) a 4K/60Hz (HDMI); 5x 4K/60Hz |
| Maximální počet monitorů | 5 |
| USB porty | 3x USB-A 3.2 Gen 2 (10 Gbps), 2x USB-C 3.2 Gen 2 (10 Gbps) |
| Rychlé nabíjení USB | BC 1.2 5V/3A na USB-C portech |
| Napájení Power Delivery | Až 100W přes USB-C port (hostitelský) |
| Ethernet | RJ-45 2.5 Gbps (Realtek RTL-8156) |
| Zvuk | Kombinovaný konektor 3,5 mm (vstup/výstup) |
| Zabezpečení | Kensington zámek |
| Montáž VESA | Podporováno |
| Kompatibilita OS | Windows 10/11, macOS 11+, Android 5+, Chrome OS R51+, Linux Ubuntu |
| Instalace ovladačů | DisplayLink vyžadován (Windows, macOS, Ubuntu, Android) |
| Údržba | Před čištěním odpojte od sítě; použijte jemný vlhký hadřík; nepoužívejte tekuté nebo aerosolové přípravky |
| Bezpečnostní pokyny | Používejte pouze přiložený adaptér; neblokujte ventilační otvory; vyhněte se vlhkosti a zdrojům tepla |
Často kladené otázky - CA5MONITORDOCKPD i-TEC
Dotazy uživatelů ohledně CA5MONITORDOCKPD i-TEC
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Dokovací stanice ve formátu PDF zdarma! Najděte svůj návod CA5MONITORDOCKPD - i-TEC a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. CA5MONITORDOCKPD značky i-TEC.
NÁVOD K OBSLUZE CA5MONITORDOCKPD i-TEC
Manual de instrucciones • Manuale • Uživatelská příručka
CZ Prosíme o pečlivé přečtení celého manuálu. Podrobný manuál je k dispozici na našem webu www.i-tec.pro v záložce „Manuály, ovladače“ u tohoto produktu. V případě problémů se můžete obrátit na naši technickou podporu: support@itecproduct.com

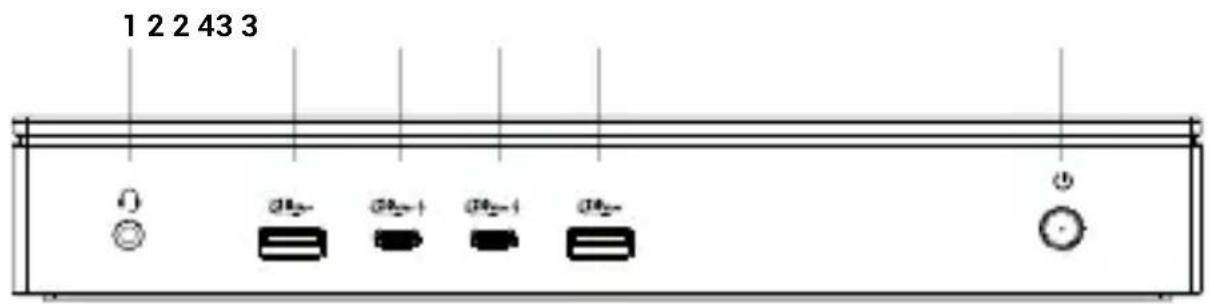

- 3.5mm Combo Jack
- 2x USB-A 3.2 Gen.2
- 2x USB-C 3.2 Gen.2 podporou rychlého nabíjení (BC 1.2 5V 3A)
- Led indikace + Tlačítko ON/OFF

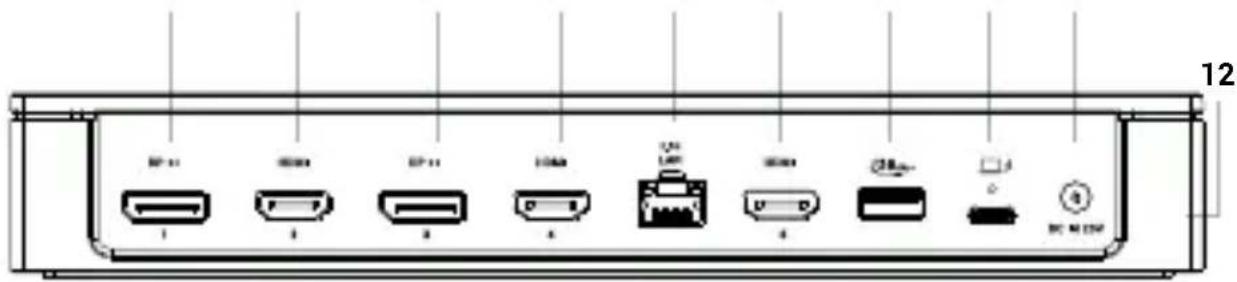

Zadní panel
567891011 11 10
- Vstup pro napájení 20V/6.5A (130W)
- USB-C port pro připojení k hostujícímu zařízení s podporou až 100W PD
- 1x USB-A 3.2 Gen.2
- 1x HDMI
- Ethernet RJ-45 2.5GLAN port (Realtek RTL-8156)
- 2x HDMI
- 2x DisplayPort ++
Boční panel
- Kensington Lock
SPECIFIKACE
- 1x port USB-C pro připojení zařízení USB-C
- Technologie dokovací stanice: DisplayLink + USB-C DP Alt mode + USB-C PD
• Dodávaný výkon: 100 W*
• Video porty: 2x HDMI, 2x DP, 1x HDMI** - Rozlišení:
- 1 monitor → 1x DP - až 8K/60Hz nebo 4K/144Hz
• 1 monitor → 1x HDMI - až 4K/60Hz
- 5 monitorů → 2x DP + 2x HDMI + 1x HDMI ** - až 5x 4K/60Hz
• 3x USB-A 3.2 Gen 2 (10 Gbps)
- 2x USB-C 3.2 Gen 2 (10 Gbps) s podporou rychlého nabíjení (BC 1.2 5V 3A)
- 1x ethernetový port RJ-45 2,5 Gbps
- 1x napájecí vstup (DC 20V/6.5A, 130W)
- Indikátor LED
- Tlačítko pro zapnutí a vypnutí dokovací stanice
- Podpora zámku Kensington
- Klonování MAC adresy: Ano (za použití i-tec Docker Pro software)
• WOL: S1, S2, S3
- OS: Windows 10/11, macOS 11 nebo novější, Android 5 nebo novější, Chrome OS R51 nebo novější, Linux Ubuntu
- Snadná instalace ovladače (Windows, macOS, Ubuntu, Android)
- Rozměry výrobku: 245 x 98 x 37 mm
• Hmotnost výrobku: 495 g
- Rozměry balení: 259 x 142 x 89 mm
• Hmotnost balení: 1280 g
Hardwarové požadavky:
- Zařízení s volným portem USB-A, USB-C, USB4 nebo Thunderbolt™ 3/4.
Požadavky pro funkci Power Delivery:
- USB-C, USB4 nebo Thunderbolt™ 3/4 s podporou Power Delivery
Požadavky pro video výstup přes HDMI 5:
- Zařízení s volným portem USB-C s podporou „DisplayPort Alternate Mode“ nebo portem Thunderbolt™ 3/4, USB4.
OPERAČNÍ SYSTÉM:
- Windows 10/11, macOS 11 nebo novější, Android 5 nebo novější, Chrome OS R51 nebo novější, Linux Ubuntu.
- Pokud je dokovací stanice připojena přes USB-A, nabíjení notebooku a tabletu není podporováno.
POZNÁMKA: V závislosti na vlastnostech počítače, zejména na výkonu CPU, GPU a RAM připojeného zařízení, může při připojení čtyř a více displejů s rozlišením 4K nebo vyšším dojít k omezení plynulosti systému. Očekávejte maximálně 2x 8K30Hz nebo 6x 4K60Hz.
* Nabíjení externích zařízení je podporováno pouze v případě, že je dokovací stanice připojena k hostovanému zařízení.
* V případě, že je dokovací stanice připojena přes USB 3.0, nabíjení notebooků a tabletů není podporováno.
** Přenos videa přes port HDMI 5 je možný pouze v případě, že je dokovací stanice připojena k notebookům s porty Thunderbolt 3/4 TM, USB4 nebo USB-C (s podporou videa). V případě připojení k USB-A budou k dispozici pouze porty DP a HDMI, tj. maximálně 4 monitory
HARDWAROVÁ INSTALACE (PŘIPOJENÍ DOKOVACÍ STANICE K NOTEBOOKU / TABLETU)
1) Zapněte notebook / tablet a připojte napájecí adaptér k dokovací stanici.
2) Zapojte napájecí adaptér dokovací stanice do sítě AC 110 V / 230 V a stiskněte tlačítko ON.
3) Zapojte USB-C kabel do USB-C portu na zadním panelu dokovací stanice
4) Druhý konec zapojte do volného portu USB-A, USB-C, USB4 nebo Thunderbolt ^TM 3/4 na vašem zařízení.
5) Následně se zahájí automatická instalace portů v jednotlivých systémech nebo bude nutné doinstalovat driver Displaylink viz. níže
6) Po dokončení instalace restartujte doporučujeme restartovat hostující zařízení.
INSTALACE OVLADAČŮ VE WINDOWS 10/11
UPOZORNĚNÍ! Nepřipojujte dokovací stanici ke svému notebooku / tabletu dokud nenainstalujete příslušné ovladače. Ovladače je třeba nainstalovat pouze před prvním použitím. Před samotnou instalací se ujistěte, že máte v systému nainstalovány nejnovější ovladače pro vaše zařízení a aktualizovaný BIOS.
Pro Windows si ovladače stáhněte z našeho webu www.i-tec.cz/setup v záložce „Download“ u tohoto produktu. Spustte instalaci ze staženého souboru, zvolte jazyk instalace a postupujte dle pokynů na obrazovce.
Ve Windows 10/11 instalujte ovladače jako uživatel „Administrator“. Obrazovka může v průběhu instalace ovladačů problikávat, jedná se o standardní proces. Po dokončení instalace doporučujeme restart notebooku / tabletu.
V prostředí s více notebooky, vybavených operačním systémem Windows 10, 11 je možné jednorázová korporátní instalace systémovým administrátorem. Pro více informací o způsobu instalace si pokyny přečtěte zde: https://www.synaptics.com/products/display-link-graphics/downloads/corporate
Převážnou část problémů s dokovací stanicí a připojenými perifériemi lze vyřešit pomocí přepínače On/Off nebo odpojením USB kabelu dokovací stanice od USB portu notebooku / tabletu / Macu a jeho opětovným připojením asi po 10s.
BEZPEČNOSTNÍ POKYNY PRO POUŽITÍ DOKOVACÍ STANICE Obecné bezpečnostní pokyny
- Dodržováním následujících bezpečnostních zásad zabráníte možnému poškození počítače a zajistíte vlastní bezpečnost. Není-li uvedeno jinak, všechny postupy uvedené v tomto dokumentu předpokládají, že jste si přečetli bezpečnostní informace dodané s počítačem. Položte zařízení na tvrdý a rovný povrch. Nechte na všech odvětrávaných stranách cca 10 cm volného prostoru, aby mohl proudit vzduch pro řádnou ventilaci. Omezení proudění vzduchu může poškodit zařízení nebo způsobit požár.
- Nepokládejte zařízení na sebe ani je neumistujte tak blízko sebe, aby byla vystavena recirkulaci nebo předehřátému vzduchu.
- Zkontrolujte, že na kabelech zařízení nic neleží a že jsou kabely umístěny tak, že o ně nelze zakopnout či na ně šlápnout.
- Ujistěte se, že jsou všechny kabely připojeny k patřičným konektorům. Některé konektory vypadají podobně a můžete si je snadno splést (například nezapojujte telefonní kabel do síťového konektoru).
- Zařízení neumistujte do uzavřené nástěnné jednotky ani na měkký látkový povrch, jako je postel, pohovka nebo koberec.
- Uchovávejte zařízení mimo dosah zdrojů tepla.
- Uchovávejte zařízení mimo mimořádně vysoké či nízké teploty, aby mohlo fungovat v rámci daného provozního rozsahu.
- Do průduchů ani do otvorů zařízení nevsouvejte žádné předměty. V opačném případě může dojít k požáru nebo úrazu elektrickým proudem kvůli zkratu vnitřních součástí.
- Nepoužívejte zařízení ve vlhkém prostředí, například v blízkosti horké vany, u dřezu, bazénu nebo ve vlhkém sklepě.
- Během bouře nepoužívejte zařízení napájené ze sítě. Lze použít zařízení napájená z baterie, pokud jsou všechny kabely odpojeny.
- Zabraňte kontaktu tekutin a potravin se zařízením.
- Před čištěním zařízení jej vypojte z elektrické zásuvky. Očistěte zařízení měkkým hadříkem navlhčeným vodou. Nepoužívejte tekuté ani aerosolové přípravky, které mohou obsahovat hořlavé látky.
- Aby nedošlo k možnému nebezpečí úrazu elektrickým proudem, nepřipojujte ani neodpojujte žádné kabely ani neprovádějte údržbu nebo změnu konfigurace zařízení během bouře.
- Než se dotknete součástek dokovací stanice uzemněte se pomocí uzemňovacího náramku nebo se pravidelně dotýkejte nelakovaného kovového povrchu, například kovové části na zadní straně počítače. Během práce se pravidelně dotýkejte nelakovaného kovového povrchu, abyste se zbavili veškeré statické elektriny, která by mohla poškodit vnitřní komponenty.
- Při odpojování kabelu tahejte za konektor nebo za úchytku, nikoli za samotný kabel. Některé kabely mají konektory se západkami nebo šrouby, které je nutné před odpojením kabelu uvolnit. Při odpojování kabelů je držte rovně, aby nedošlo k ohnutí pinů. Při připojování kabelů se ujistěte, že jsou porty a konektory správně otočeny a zarovnány.
Obecné bezpečnostní pokyny ohledně napájení
- Před připojením zařízení do elektrické zásuvky zkontrolujte jmenovité napětí a ujistěte se, že požadované napětí a frekvence odpovídají dostupnému zdroji napájení.
- Ujistěte se, že počítač, monitor a připojená zařízení mají patřičný jmenovitý elektrický výkon pro provoz s připojeným napájecím adaptérem ve vaší oblasti.
- Pokud je napájecí kabel poškozený, nezapojujte jej do elektrické zásuvky.
- Aby nedošlo k úrazu elektrickým proudem, zapojte napájecí kabely zařízení do správně uzemněných elektrických zásuvek. Pokud je zařízení vybaveno třihrotovým napájecím kabelem, nepoužívejte adaptérové zástrčky, které obcházejí funkci uzemnění, ani neodstraňujte zemnicí prvek ze zástrčky nebo adaptéru.
- Používáte-li prodlužovací napájecí kabel, ujistěte se, že celkový jmenovitý výkon produktů, které jsou k němu připojeny, nepřekračuje jmenovitý proud prodlužovacího kabelu.
- Pokud musíte použít prodlužovací kabel nebo rozdvojku, ujistěte se, že jsou prodlužovací kabel nebo rozdvojka připojeny do zásuvky, a ne k jinému prodlužovacímu kabelu nebo rozdvojce. Prodlužovací kabel nebo rozdvojka musí být určeny pro uzemněné zástrčky a zapojené do uzemněné zásuvky.
- Používáte-li rozdvojky s více zásuvkami, buďte při zapojování napájecího kabelu do rozdvojky opatrní. Některé rozdvojky mohou umožnit nesprávné připojení zástrčky. Nesprávné zapojení napájecí zástrčky může způsobit trvalé poškození zařízení a také riziko úrazu elektrickým proudem nebo vzniku požáru. Ujistěte se, že je uzemňovací hrot napájecí zástrčky zasunut do uzemňovacího kontaktu rozdvojky.
- Při odpojování zařízení z elektrické zásuvky tahejte za zástrčku, nikoli za kabel.
- Používejte pouze napájecí adaptér dodaný společností i-tec technologies s.r.o. schválený pro použití s tímto zařízením. Použití jiného napájecího adaptéru může způsobit požár nebo výbuch.
- Pokud napájecí adaptér používáte k napájení počítače nebo k nabíjení baterie, umístěte jej na odvětrávané místo, například na horní část stolu nebo na podlahu. Nezakrývejte napájecí adaptér papírem ani jinými předměty, které mohou omezit chlazení. Nepoužívejte napájecí adaptér v přepravním pouzdře.
- Napájecí adaptér se může během běžného provozu dokovací stanice či počítače zahřívat.
- Při manipulaci s adaptérem během provozu nebo bezprostředně po provozu budťe opatrní.
- Adaptér doporučujeme položit na podlahu nebo stůl tak, aby byla vidět kontrolka. Tak budete hned vědět, když se adaptér vypne z důvodu externích vlivů. Pokud z nějakého důvodu zhasne zelená kontrolka, odpojte napájecí kabel ze zásuvky na 10 sekund a poté jej znovu zapojte.
- Nikdy nepoužívejte napájecí adaptér, který vykazuje známky poškození nebo nadměrného opotřebení
ČASTO KLADENÉ OTÁZKY
K dispozici na našem webu www-i-tec.pro v záložce „FAQ“ u tohoto produktu
SLOVNÍK POJMŮ
Rozhraní / port / konektor / vstup / slot – místo, kde se fyzicky propojují dvě zařízení.
Řadič – polovodičová součástka (tzv. chipset) v notebooku / tabletu, zajišťující činnost některého z portů.
Thunderbolt™ - je rychlé hardwarové rozhraní, které umožňuje připojit k počítači zařízení (periferie) přes rozšiřující sběrnici. Thunderbolt spojuje PCI-Express a DisplayPort do sériového datového rozhraní. Umožňuje tzv. řetězení až dalších 6-ti Thunderbolt™ zařízení, přenosová rychlost u Thunderbolt™ 3/4 je až 40Gbit/s.
USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 – je symetrický konektor Umožňuje rychlejší nabíjení, napájení, tzv. dvojroli (nejen hostitel, ale i host), podporu tzv. alternativních režimů - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) a oznamování chyb přes Billboard zařízení.
USB-C Power Delivery (USB-C PD) – volitelná vlastnost USB-C konektoru. Konektor s touto podporou umí jak nabíjet, tak být nabíjen, a podporuje zátěž 10W až 240W
USB 3.2 / 3.1 / 3.0 / 2.0 – standard pro USB rozhraní / port pro připojení různých USB zařízení. K dokovací stanici nebo adaptéru lze připojovat různá USB zařízení pomocí USB rozhraní typu A. Port USB typu B slouží pro připojení dokovací stanice nebo adaptéru k notebooku / tabletu.
HDMI / Display Port – standard pro digitální grafické rozhraní / port sloužící k připojení monitorů a jiných grafických zobrazovacích zařízení.
LAN (Local Area Network) – místní počítačová sít, nyní je nejrozšířenější tzv. Ethernet, který u dokovací stanice dosahuje teoretické přenosové rychlosti až 2.5 Gbit/s.
Audio – označení pro zvukové vstupní (mikrofon) nebo výstupní zařízení (sluchátka/reproduktory).
OPIS
Panel przedni
- Napájací vstup 20V/6.5A (130W)
- Port USB-C na pripojenie hostovského zariadenia s podporou až 100W PD
- 1x USB-A 3.2 Gen.2
- 1x HDMI
- Ethernet RJ-45 2.5GLAN port (Realtek RTL-8156)
- 2x HDMI
- 2x DisplayPort ++
Bočný panel
- Podpora zámku Kensington
ŠPECIFIKÁCIE
- 1x port USB-C na pripojenie zariadení USB-C
- Technológia dokovacej stanice: DisplayLink + USB-C DP Alt mode + USB-C PD
- Napájanie: 100 W*
• Video porty: 2x HDMI, 2x DP, 1x HDMI** -
Rozlíšenie
-
1 monitor → 1x DP - do 8K/60Hz alebo 4K/144Hz
- 1 monitor → 1x HDMI - do 4K/60Hz
- 5 monitorov → 2x DP + 2x HDMI + 1x HDMI** - až 5x 4K/60Hz
• 3x USB-A 3.2 Gen 2 (10 Gb/s)
- 2x USB-C 3.2 Gen 2 (10 Gb/s) s podporou rýchleho nabíjania (BC 1.2 5V 3A)
- 1x ethernetový port RJ-45 2,5 Gb/s
- 1x 3,5 mm kombinovaný konektor
- 1x napájací vstup (DC 20V/6,5A, 130W)
- Indikátor LED
• Hmotnost výrobku: 495 g
• Rozmery balenia: 259 x 142 x 89 mm
• Hmotnost' balenia: 1280 g
- Všeobecné bezpečnostné pokyny
- Pri odpájaní zariadenia zo zásuvky t'ahajte za zástrčku, nie za kábel.
Toto zařízení je označeno výše uvedeným recyklačním symbolem. To znamená, že na konci doby života zařízení musíte zajistit, aby bylo uloženo odděleně na sběrném místě, zřízeném pro tento účel a ne na místech určených pro ukládání běžného netříděného komunálního odpadu. Prispěje to ke zlepšení stavu životního prostředí nás všech. (Pouze pro Evropskou unii)
SLOVENSKY
Prohlašujeme na vlastní odpovědnost, že výše uvedený výrobek je ve shodě s následujícími směrnicemi Evropské unie:
