INSTRUKCJA OBSŁUGI CA5MONITORDOCKPD i-TEC

Instrukcje obsługi • Užívatel'ská príručka

• Vartotojo vadovas Handleiding • Användarhandbok • Guia do utilizador

PL Upewnij się, że uważnie przeczytałeś instrukcji obsługi. Szczegółowy podręcznik jest dostępny na naszej stronie internetowej www.i-tec.pro/pl/ w zakładce "Instrukcje,sterowniki". W razie jakichkolwiek problemów, skontaktuj się z naszym serwisem pod adresem: [e-mail]

1. Złącze Combo Jack 3,5 mm
2. 2x USB-A 3.2 Gen.2
3. 2x USB-C 3.2 Gen.2 obsługą szybkiego ładowania (BC 1.2 5V 3A)
4. Przycisk ON/OFF + wskaźnik LED

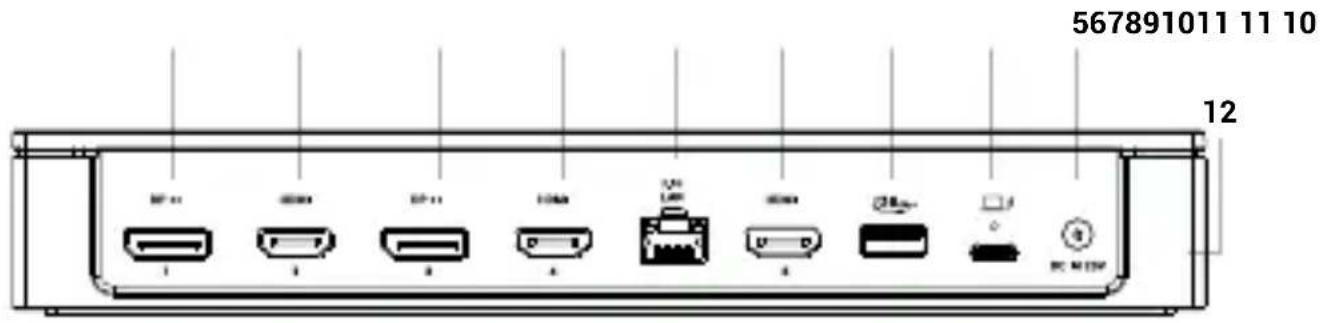

Panel tylny

567891011 11 10 12

1. Wejście zasilania 20V/6.5A (130W)
2. Port USB-C do podłączenia urządzenia gościnnego obsługującego do 100W PD
3. 1x USB-A 3.2 Gen.2
4. 1x HDMI
5. Ethernet RJ-45 2.5GLAN port (Realtek RTL-8156)
6. 2x HDMI
7. 2x DisplayPort ++

Panel boczny

1. Obsługa blokady Kensington

SPECYFIKACJA

• 1x port USB-C do podłączania urządzeń USB-C
• Technologia stacji dokującej: DisplayLink + USB-C DP Alt mode + USB-C PD
  • Dostarczana moc: 100 W*
• Porty wideo: 2x HDMI, 2x DP, 1x HDMI**

• Rozdzielczość:

• 1 monitor → 1x DP - do 8K/60Hz lub 4K/144Hz

• 1 monitor → 1x HDMI - do 4K/60Hz
• 5 monitorów → 2x DP + 2x HDMI + 1x HDMI** - do 5x 4K/60Hz

• 3x USB-A 3.2 Gen 2 (10 Gb/s)

- 2x USB-C 3.2 Gen 2 (10 Gb/s) z obsługą szybkiego ładowania (BC 1.2 5V 3A)

• 1x port Ethernet RJ-45 2,5 Gb/s

- 1x złącze combo 3,5 mm

- 1x wejście zasilania (DC 20V/6.5A, 130W)

- Wskaźnik LED

- Przycisk do włączania i wyłączania stacji dokującej

- Obsługa blokady Kensington

- Obsługa montażu VESA

• Kabel USB-C do USB-C/USB-A (100 cm)

- Klonowanie adresów MAC: Tak (przy użyciu oprogramowania i-tec Docker Pro)

• WOL: S1, S2, S3

- System operacyjny: Windows 10/11, macOS 11 lub nowszy, Android 5 lub nowszy, Chrome OS R51 lub nowszy, Linux Ubuntu

- Łatwa instalacja sterownika (Windows, macOS, Ubuntu, Android)

• Wymiary produktu: 245 x 98 x 37 mm

• Waga produktu: 495 g

• Wymiary opakowania: 259 x 142 x 89 mm

• Waga opakowania: 1280 g

Wymagania sprzętowe:

- Urządzenie z wolnym portem USB-A, USB-C, USB4 lub Thunderbolt™ 3/4.

Wymagania dotyczące Power Delivery:

- USB-C, USB4 lub Thunderbolt™ 3/4 z obsługą Power Delivery

Wymagania dotyczące wyjścia wideo przez HDMI 5:

- Urządzenie z wolnym portem USB-C z obsługą „DisplayPort Alternate Mode” lub portem Thunderbolt™ 3/4, USB4.

SYSTEM OPERACYJNY:

- Windows 10/11, macOS 11 lub nowszy, Android 5 lub nowszy, Chrome OS R51 lub nowszy, Linux Ubuntu.

- Jeśli stacja dokująca jest podłączona przez USB-A, ładowanie laptopów i tabletów nie jest obsługiwane.

UWAGA: W zależności od charakterystyki komputera, zwłaszcza mocy procesora CPU, GPU i pamięci RAM podłączonego urządzenia, podłączenie czterech lub więcej wyświetlaczy o rozdzielczości 4K lub wyższej może ograniczyć płynność systemu. Należy spo-dziewać się maksymalnie 2x 8K30Hz lub 6x 4K60Hz

* Ładowanie urządzeń zewnętrznych jest obsługiwane tylko wtedy, gdy stacja dokująca jest podłączona do hostowanego urządzenia
* Jeśli stacja dokująca jest podłączona przez USB 3.0, ładowanie laptopów i tabletów nie jest obsługiwane
** Transmisja wideo przez HDMI 5 jest możliwa tylko wtedy, gdy stacja dokująca jest podłączona do laptopów z portami Thunderbolt 3/4 TM, USB4 lub USB-C (z obsługą wideo). W przypadku podłączenia do USB-A, dostępne będą tylko porty DP i HDMI, tj. maksymalnie 4 monitory

INSTALACJA SPRZĘTU (PODŁĄCZANIE STACJI DOKUJĄCEJ DO LAPTOPA/TABLETU)

1) Włącz laptop/tablet i podłącz zasilacz do stacji dokującej.
2) Podłącz zasilacz stacji dokującej do gniazda zasilania 110V/230V AC i naciśnij przycisk ON.
3) Podłącz kabel USB-C do portu USB-C na tylnym panelu stacji dokującej.
4) Podłącz drugi koniec do dostępnego portu USB-A, USB-C, USB4 lub ThunderboltTM 3/4 w urządzeniu.
5) Następnie rozpocznie się automatyczna instalacja portów w każdym systemie lub może być konieczne zainstalowanie sterownika Displaylink, patrz poniżej.
6) Po zakończeniu instalacji zalecamy ponowne uruchomienie urządzenia gościnnego.

INSTALACJA STEROWNIKÓW W SYSTEMIE WINDOWS 10/11

OSTRZEŻENIE! Nie należy podłączać stacji dokującej do laptoga/tabletu przed zainstalowaniem odpowiednich sterowników. Sterowniki należy zainstalować tylko przed pierwszym użyciem. Przed instalacją należy upewnić się, że w systemie zainstalowane są najnowsze sterowniki urządzenia i zaktualizowany BIOS.

W przypadku systemu Windows należy pobrać sterowniki z naszej strony internetowej www.i-tec.cz/setup w zakładce „Download” dla tego produktu. Rozpocznij instalację z pobranego pliku, wybierz język instalacji i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie.

W systemie Windows 10/11 zainstaluj sterowniki jako użytkownik „Administrator”. Podczas instalacji sterowników ekran może migotać, jest to standardowy proces. Zalecamy ponowne uruchomienie laptoga/tabletu po zakończeniu instalacji.

W środowisku wielu laptopów wyposażonych w system Windows 10, 11 możliwa jest jednorazowa instalacja firmowa przez administratora systemu. Aby uzyskać więcej informacji na temat instalacji, przeczytaj instrukcje tutaj: https://www.synaptics.com/products/displaylink-graphics/downloads/corporate.

Większość problemów ze stacją dokującą i podłączonymi urządzeniami peryferyjnymi można rozwiązać za pomocą przełącznika On/Off lub odłączając kabel USB stacji do-kującej od portu USB laptopa/tabletu/Maca i podłączając go ponownie po około 10 sekundach.

INSTRUKCJE BEZPIECZEŃSTWA DOTYCZĄCE KORZYSTANIA ZE STACJI DOKUJĄCEJ

- Ogólne instrukcje dotyczące bezpieczeństwa

1. Przestrzeganie niniejszych wskazówek dotyczących bezpieczeństwa pozwoli zapobiec ewentualnemu uszkodzeniu komputera i zapewnić sobie bezpieczeństwo. O ile nie zazna- czono inaczej, wszystkie procedury w tym dokumencie zakładają, że użytkownik zapoznał się z informacjami dotyczącymi bezpieczeństwa dostarczonymi wraz z komputerem. Umieść urządzenie na twardej, równej powierzchni. Należy pozostawić około 10 cm wolnej przestrzeni ze wszystkich wentylowanych stron, aby umożliwiać przepływ powietrza w celu zapewnienia prawidłowej wentylacji. Ograniczenie przepływu powietrza może spowodować uszkodzenie urządzenia lub pożar.
2. Nie należy ustawiać urządzeń jedno na drugim ani umieszczać ich tak blisko siebie, aby były narażone na recyrkulację lub wstępnie ogrzane powietrze.
3. Upewnić się, że nic nie spoczywa na kablach urządzenia i że kable są ułożone w taki sposób, aby nie można było się o nie potknąć ani na nie nadepnąć.
   4 Upewnij się, że wszystkie kable są podłączone do odpowiednich złączy. Niektóre złącza wyglądają podobnie i można je łatwo pomylić (na przykład nie należy podłączać kabla telefonicznego do złącza zasilania).
4. Nie należy umieszczać urządzenia w zamkniętej szafce ściennej lub na miękkiej powierzchni z tkaniny, takiej jak łóżko, sofa lub dywan.
5. Urządzenie należy trzymać z dala od źródeł ciepła.
6. Urządzenie należy trzymać z dala od nienaturalnie wysokich lub niskich temperatur, aby mógł działać w swoim zakresie roboczym.
7. Nie wolno wkładać żadnych przedmiotów do otworów wentylacyjnych urządzenia. Nieza- stosowanie się do tego zalecenia może spowodować pożar lub porażenie prądem w wyniku zwarcia elementów wewnętrznych.
8. Nie używaj urządzenia w wilgotnym otoczeniu, np. w pobliżu wanny z hydromasażem, w pobliżu zlewu, w pobliżu basenu lub w wilgotnej piwnicy.
9. Podczas burzy nie należy używać urządzeń zasilanych z sieci. Urządzenia zasilane bateryjnie mogą być używane, jeśli wszystkie kable są odłączone.
10. Unikać kontaktu płynów i żywności z urządzeniem.
11. Przed przystąpieniem do czyszczenia urządzenia należy odłączyć je od gniazdka elektrycznego. Urządzenie należy czyścić miękką szmatką zwilżoną wodą. Nie używaj płynów ani aerozoli, które mogą zawierać substancje łatwopalne.
12. Aby uniknąć potencjalnego ryzyka porażenia prądem elektrycznym, nie należy podłączać ani odłączać żadnych kabli, przeprowadzać konserwacji ani zmieniać konfiguracji urządzenia podczas burzy.
13. Przed dotknięciem komponentów stacji dokującej należy uziemić się za pomocą bransoletki uziemiającej lub okresowo dotykać niepomalowanej metalowej powierzchni, takiej jak metalowa część z tytu komputera. Podczas pracy należy regularnie dotykać niepomalowanej metalowej powierzchni, aby usunąć ładunki elektrostatyczne, które mogłyby uszkodzić wewnętrzne komponenty.
14. Podczas odłączania kabla należy ciągnąć za złącze lub uchwyt, a nie za sam kabel. Niektóre kable mają złącza z zatrzaskami lub śrubami, które należy poluzować przed odłączeniem kabla. Podczas odłączania kabli należy trzymać je prosto, aby uniknąć wygięcia styków. Podczas podłączania kabli należy upewnić się, że porty i złącza są prawidłowo obrócone i wyrównane.

OGÓLNE INSTRUKCJE BEZPIECZEŃSTWA DOTYCZĄCE ZASILANIA

- Przed podłączeniem urządzenia do gniazdka elektrycznego należy sprawdzić napięcie znamionowe i upewnić się, że wymagane napięcie i częstotliwość odpowiadają dostęp-nemu źródłu zasilania.

- Należy upewnić się, że komputer, monitor i podłączone urządzenia mają odpowiednią moc znamionową do pracy z podłączonym zasilaczem w danym obszarze.

- Jeśli przewód zasilający jest uszkodzony, nie należy podłączać go do gniazdka elektrycznego.

- Aby uniknąć porażenia prądem, należy podłączyć przewody zasilające urządzenia do prawidłowo uziemionych gniazdek elektrycznych. Jeśli urządzenie jest wyposażone w przewód zasilający z trzema bolcami, nie należy używać adapterów, które pomijają funkcję uziemienia, ani usuwać elementu uziemiającego z wtyczki lub adaptera.

- W przypadku korzystania z przedłużacza należy upewnić się, że łączna moc znamionowa podłączonych do niego produktów nie przekracza prądu znamionowego przedłużacza.

- Jeśli konieczne jest użycie przedłużacza lub rozgałęźnika, należy upewnić się, że przedłużacz lub rozgałęźnik jest podłączony do gniazdka ściennego, a nie do innego przedłużacza lub rozgałęźnika. Przedłużacz lub rozgałęźnik musi być przeznaczony do wtyczek z uziemieniem i podłączony do uziemionego gniazdka.

- Jeśli używany jest rozgałęźnik z wieloma gniazdami, należy zachować ostrożność podczas podłączania przewodu zasilającego do rozgałęźnika. Niektóre rozgałęźniki mogą umożliwiać nieprawidłowe podłączenie wtyczki. Nieprawidłowe podłączenie wtyczki zasilania może spowodować trwałe uszkodzenie sprzętu, a także może spowodować ryzyko porażenia prądem lub pożaru. Należy upewnić się, że końcówka uziemiająca wtyczki zasilania jest włóżona do styku uziemiaającego rozgałęźnika.

- Podczas odłączania urządzenia od gniazda zasilania należy ciągnąć za wtyczkę, a nie za przewód.

- Należy używać wyłącznie zasilacza dostarczonego przez firmę i-tec technologies s.r.o. zatwierdzonego do użytku z tym urządzeniem. Użycie innego zasilacza może spowodować pożar lub wybuch.

- Jeśli zasilacz jest używany do zasilania komputera lub ładowania baterii, należy umieścić go w wentylowanym miejscu, np. na biurku lub na podłodze. Nie należy przykrywać zasilacza papierem lub innymi przedmiotami, które mogą zmniejszyć chłodzenie. Nie należy używać zasilacza w futerale.

- Zasilacz może się nagrzewać podczas normalnej pracy stacji dokującej lub komputera.

- Należy zachować ostrożność podczas obchodzenia się z zasilaczem w trakcie lub bezpośrednio po jego uruchomieniu.

- Zalecamy umieszczenie zasilacza na podłodze lub stole, tak aby wskaźnik świetlny był widoczny. W ten sposób od razu będzie wiadomo, kiedy adapter wyłączy się z powodu czynników zewnętrznych. Jeśli z jakiegoś powodu zielona dioda zgaśnie, odłącz przewód zasilający od gniazdka na 10 sekund, a następnie podłącz go ponownie.

- Nigdy nie używaj zasilacza, który wykazuje oznaki uszkodzenia lub nadmiernego zużycia

CZĘSTO ZADAWANE PYTANIA

Dostępne na naszej stronie internetowej www-i-tec.pro w sekcji „FAQ” dla tego produktu.

SŁOWNIK POJĘĆ

Interfejs / port / złącze / wejście / gniazdo - miejsce, w którym dwa urządzenia są fizycznie połączone.

Kontroler - element półprzewodnikowy (tzw. chipset) w notebooku / tablecie, zapewniający działanie jednego z portów.

Thunderbolt™ - to szybki interfejs sprzętowy, który umożliwia podłączanie urządzeń (peryferiów) do komputera za pośrednictwem magistrali rozszerzeń. Thunderbolt łączy PCI-Express i DisplayPort w szeregowy interfejs danych. Pozwala na podłączenie do 6 dodatkowych urządzeń Thunderbolt™, a prędkość transferu dla Thunderbolt™ 3/4 wynosi do 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - to symetryczne złącze umożliwia szyb- sze ładowanie, zasilanie, podwójną rolę (nie tylko hosta, ale także gościa), obsługę trybu Alt (DisplayPort, MHL, Thunderbolt 3, Power Delivery) i powiadamianie o błędach za po- mocą urządzenia Billboard.

USB-C Power Delivery (USB-C PD) - opcjonalna funkcja złącza USB-C. Złącze z tą obsługą może zarówno ładować, jak i być ładowanym, i obsługuje obciążenia od 10 W do 240 W

USB 3.2 / 3.1 / 3.0 / 2.0 - standard interfejsu / portu USB do podłączania różnych urządzeń USB. Do stacji dokującej lub adaptera można podłączyć różne urządzenia USB za pomocą interfejsu USB typu A. Port USB typu B służy do podłączenia stacji dokującej lub adaptera do laptopa/tabletu.

HDMI/Display Port - standard cyfrowego interfejsu graficznego/portu używanego do podłączania monitorów i innych graficznych urządzeń wyświetlających.

LAN (Local Area Network) - sieć lokalna, obecnie najpopularniejszy jest tzw. Ethernet, który osiąga teoretyczne prędkości transferu do 2,5 Gbit/s w stacji dokującej.

Audio - termin oznaczający wejście audio (mikrofon) lub urządzenie wyjściowe (słuchawki/głośniki).

POPIS

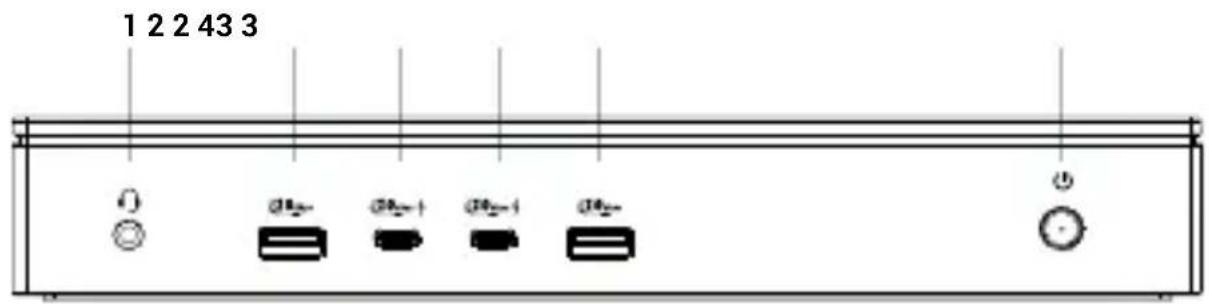

Predný panel

1 2 2 43 3

1. 3.5mm Combo Jack
2. 2x USB-A 3.2 Gen.2
3. 2x USB-C 3.2 Gen.2 s podporou rýchleho nabíjania (BC 1.2 5V 3A)
4. Led indikácia + Tlačidlo ON/OFF

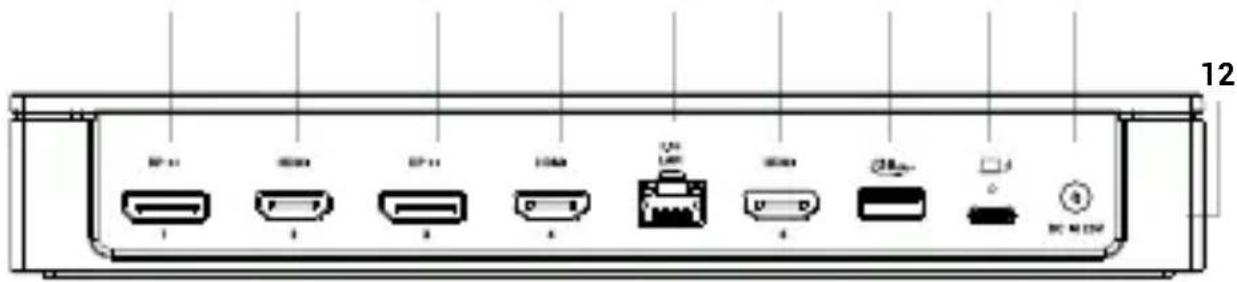

Zadný panel

567891011 11 10

12 USB port USB port USB port USB port USB port USB port USB port USB port USB port USB port USB port USB port USB port USB port USB port USB port
