Inovys II + L70 - Fauteuil roulant Vermeiren - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Fauteuil roulant Vermeiren Inovys II + L70, cadre en aluminium, poids léger, dimensions plié : 32 cm de largeur, largeur d'assise : 45 cm, profondeur d'assise : 45 cm, hauteur d'assise : 50 cm.
Utilisation	Conçu pour les personnes à mobilité réduite, utilisation en intérieur et extérieur, réglable en fonction des besoins de l'utilisateur.
Maintenance et réparation	Vérifier régulièrement les roues et les freins, lubrifier les pièces mobiles, consulter le manuel pour les réparations spécifiques.
Sécurité	Équipé de freins manuels, repose-pieds escamotables, ceinture de sécurité recommandée pour une utilisation optimale.
Informations générales	Garantie de 2 ans, accessoires disponibles : coussins, porte-gobelet, possibilité de personnalisation selon les besoins de l'utilisateur.

FOIRE AUX QUESTIONS - Inovys II + L70 Vermeiren

Comment régler la hauteur du fauteuil roulant Vermeiren Inovys II + L70 ?

Pour régler la hauteur, localisez la manette de réglage située sous le siège. Tournez la manette dans le sens des aiguilles d'une montre pour augmenter la hauteur et dans le sens inverse pour la diminuer.

Comment plier le fauteuil roulant pour le transport ?

Pour plier le fauteuil, tirez sur les leviers situés de chaque côté du châssis tout en appuyant vers le bas sur le dossier. Assurez-vous que les repose-pieds sont repliés vers l'intérieur avant de plier.

Que faire si les roues avant ne tournent pas correctement ?

Vérifiez d'abord si les roues sont correctement fixées. Si elles sont en place, inspectez les roulements pour détecter toute obstruction ou dommage. Lubrifiez les roulements si nécessaire.

Comment ajuster l'inclinaison du dossier ?

Pour ajuster l'inclinaison du dossier, utilisez la manette de réglage située sur le côté du dossier. Poussez la manette vers le bas tout en inclinant le dossier à l'angle souhaité.

Comment entretenir mon fauteuil roulant Vermeiren Inovys II + L70 ?

Pour l'entretien, nettoyez régulièrement le cadre avec un chiffon humide et vérifiez les vis et boulons pour vous assurer qu'ils sont bien serrés. Lubrifiez les parties mobiles tous les six mois.

Quel est le poids maximum supporté par le fauteuil roulant ?

Le fauteuil roulant Vermeiren Inovys II + L70 peut supporter un poids maximum de 130 kg.

Où puis-je trouver des pièces de rechange pour mon fauteuil roulant ?

Vous pouvez trouver des pièces de rechange auprès de votre revendeur Vermeiren local ou sur le site officiel de Vermeiren. Assurez-vous de fournir le modèle de votre fauteuil pour obtenir les bonnes pièces.

Comment ajuster les accoudoirs du fauteuil roulant ?

Les accoudoirs peuvent être ajustés en dévissant les boulons situés à la base des accoudoirs. Une fois ajustés à la hauteur désirée, resserrez les boulons pour sécuriser la position.

Que faire si le fauteuil roulant fait des bruits étranges ?

Des bruits étranges peuvent être causés par des pièces desserrées ou mal lubrifiées. Inspectez le fauteuil pour identifier la source du bruit et serrez ou lubrifiez les pièces concernées.

Quelle est la garantie offerte avec le fauteuil roulant Vermeiren Inovys II + L70 ?

Le fauteuil roulant Vermeiren Inovys II + L70 est généralement couvert par une garantie de 2 ans contre les défauts de fabrication. Vérifiez les conditions spécifiques de votre achat pour plus de détails.

MODE D'EMPLOI Inovys II + L70 Vermeiren

2. Avant l'utilisation 40

2.1. Usage prévu et indications 40 2.2. Consignes de sécurité et risques applicables 41 2.3. Les symboles sur le fauteuil roulant 42 2.4. Première utilisation et stockage 43 2.5. Transport 43

3. Utilisation de votre fauteuil roulant 47

3.1. Utilisation des freins 47 3.2. Se déplacer du/vers le fauteuil roulant 50 3.3. Réglages de confort 50 3.4. Déplacements avec le fauteuil roulant 56

4. Installation et réglages 61

4.1. Outils 61 4.2. Portée de la livraison 62 4.3. Montage 62 4.4. Réglages 63

5.1. Points d'entretien 64 5.2. Instructions d'entretien 65 5.3. Résolution des problèmes 66 5.4. Durée de vie attendue 67 5.5. Réutilisation 67 5.6. Mise au rebut 67 5.7. Garantie 67

6. Spécications techniques 68

Table des matières37 Inovys II + L70Manuel d’utilisation | 2026-02

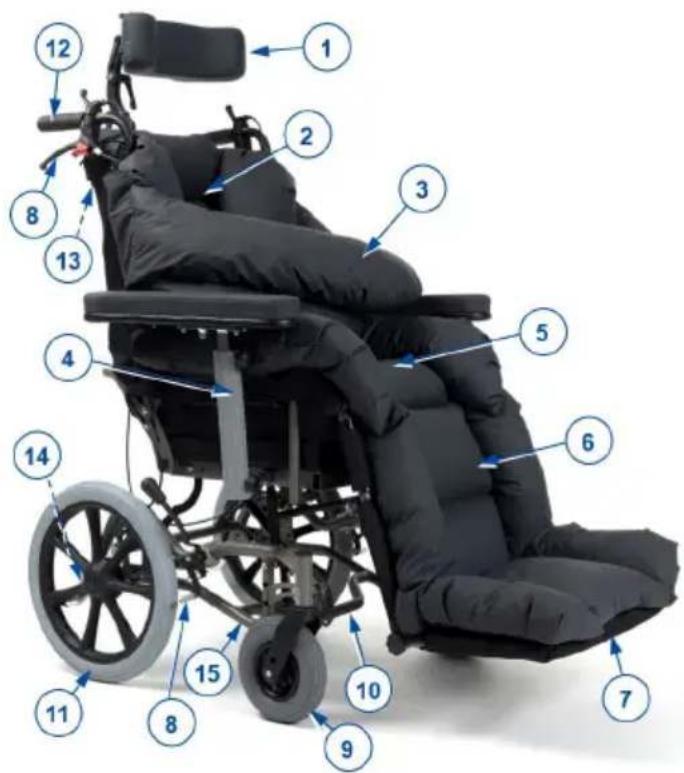

Préface Félicitations ! Vous êtes à présent l'heureux propriétaire d'un fauteuil roulant Vermeiren ! Ce fauteuil roulant a été fabriqué par un personnel qualié et responsable. Il est conçu et produit conformément aux normes de qualité élevées, appliquées par Vermeiren. Merci de la conance que vous accordez aux produits de Vermeiren. Ce manuel est destiné à vous aider dans l'utilisation de ce fauteuil roulant et de ses options de fonctionnement. Veuillez le lire attentivement. Vous pourrez ainsi vous familiariser avec le fonctionnement, les capacités et les limites de votre fauteuil roulant. Si vous avez encore des questions après la lecture de ce manuel, n'hésitez pas à prendre contact avec votre revendeur spécialisé. Il vous aidera volontiers. Remarque importante Pour assurer votre sécurité et prolonger la durée de vie de votre produit, prenez-en grand soin et faites-le contrôler ou entretenir régulièrement. Ce manuel est le reet des derniers développements du produit. Vermeiren a le droit d'apporter des modications à ce type de produit sans être tenu d'adapter ou de remplacer des produits similaires fournis précédemment. Les illustrations du produit sont utilisées an de clarier les instructions de ce manuel. Les détails du produit illustré peuvent diverger de votre produit.38Manuel d’utilisation | 2026-02 Inovys II + L70 Informations disponibles Sur notre site Internet http://www.vermeiren.com/, vous trouverez toujours la dernière version des informations décrites dans le présent manuel. Veuillez consulter régulièrement ce site Internet pour connaître les éventuelles mises à jour. Les personnes malvoyantes peuvent télécharger la version électronique de ce manuel et la lire au moyen d'une application de texte-parole. Manuel d'utilisation du système de siège à granules L70 Pour l'utilisateur et le revendeur spécialisé Manuel d'utilisation d'Inovys II Pour l'utilisateur et le revendeur spécialisé Instructions d'installation Pour le revendeur spécialisé Manuel d'entretien des fauteuils roulants Pour le revendeur spécialisé Déclaration de conformité CE39 Inovys II + L70Manuel d’utilisation | 2026-02

12. Poignées de poussée

13. Barre de poussée

14. Levier basculeur

15. Plaque d'identication40Manuel d’utilisation | 2026-02 Inovys II + L70

1.1. Options Prenez contact avec votre revendeur spécialisé pour connaître les options possibles. Il vous conseillera volontiers.

2. Avant l'utilisation

2.1. Usage prévu et indications

• Ce produit est un dispositif médical.

• Le système de siège à granules L70 est conçu pour être utilisé en combinaison avec le fauteuil Inovys II avec système de roues T30 et des modications de cadre pour le système de siège granulé.

• Indications et contre-indications: Le fauteuil roulant avec système d’assise granulée L70 est destiné aux personnes gériatriques ou personnes qui ont des di󰀩cultés à marcher ou sont dans l'impossibilité de marcher, telles que paralysie, de la perte de membres, décience ou malformation de membres, de contractions ou d'a󰀨ections articulatoires, insu󰀩sances cardiaques et mauvaise circulation sanguine, troubles de l'équilibre, cachexie (perte musculaire), … Le fauteuil roulant est poussé par un accompagnateur.

• Ce fauteuil roulant est conçu et fabriqué uniquement pour le transport d'une (1) personne d'un poids maximum de 135kg. Il n’est pas destiné au transport de biens ou d'objets, ni à tout autre usage que celui décrit précédemment.

• Ce fauteuil roulant convient à un usage à l'intérieur et à l'extérieur.

• Utilisez uniquement des accessoires et des pièces de rechange approuvés par Vermeiren.

• Consultez également les détails techniques et les limites de votre fauteuil au chapitre 6..

• La garantie sur ce produit est basée sur une utilisation et un entretien normaux, tels que décrits dans le présent manuel. Les dommages à votre produit dus à un usage inapproprié ou à un manque d'entretien auront pour e󰀨et d'annuler la garantie.41 Inovys II + L70Manuel d’utilisation | 2026-02

2.2. Consignes de sécurité et risques applicables

• Veuillez lire et suivre les instructions stipulées dans le présent manuel d'utilisation. Autrement, vous pourriez vous blesser ou votre fauteuil roulant pourrait être endommagé. Tenez compte des avertissements généraux suivants pendant l'emploi:

• En tant qu'accompagnateur, ne conduisez pas le fauteuil roulant si vous êtes sous l'inuence de l’alcool, de médicaments ou d’autres substances qui peuvent inuencer vos capacités de conduite.

• N'oubliez pas que certaines parties de votre fauteuil roulant peuvent devenir très chaudes ou très froides en fonction de la température ambiante, des rayons du soleil, des dispositifs de chau󰀨age, etc. Faites donc attention lorsque vous les touchez. Portez des vêtements de protection s'il fait froid.

• Ne modiez en aucun cas votre produit.

• Veuillez suivre les instructions pour le nettoyage et les contrôles. Le fabricant n'est pas responsable des dommages résultant d'une mauvaise inspection ou d'un mauvais entretien. Sachez que votre fauteuil roulant peut interférer avec certains types de systèmes antivol, selon les paramètres utilisés. Cela peut déclencher l'alarme du magasin. Tout incident grave [RDM (UE) 2017/745 §2 (65)] survenu en relation avec le dispositif doit être signalé au fabricant et à l'autorité compétente de l'État membre dans lequel l'utilisateur ou le patient est établi.42Manuel d’utilisation | 2026-02 Inovys II + L70 2.3. Les symboles sur le fauteuil roulant Poids maximum de l'utilisateur en kg Indication du type Numéro de catalogue Numéro de série Dispositif médical Fabricant Date de fabrication Déclaration de conformité Attention : informations importantes Il est conseillé de lire le manuel Risque de coincement Déclivité sûre maximale en ° (degrés). Produit testé en cas d'accident ; peut être utilisé comme siège dans un véhicule automobile Peut être utilisé comme siège dans un véhicule automobile ; points d’attaches indiqués43 Inovys II + L70Manuel d’utilisation | 2026-02

2.4. Première utilisation et stockage

• Assurez-vous que votre fauteuil roulant soit entreposé dans un environnement sec pour éviter l'altération du rembourrage de l'assise et du dossier, voir également le chapitre 6.. Si l'emballage de votre produit a été endommagé, ouvert (involontairement) ou a󰀨ecté par des conditions environnementales (humidité, chaleur,...) lors de la livraison, vériez l'intégrité de l'appareil de votre produit. En cas de doute, contactez votre revendeur spécialisé. 2.5. Transport

2.5.1. Dégagement de l’espace

Déplacez le fauteuil roulant en utilisant ses roues et roulez-le vers la destination. Si ce n’est pas possible, et si le démontage n’est pas souhaité, demandez de l’aide pour soulever le fauteuil roulant. Saisissez fermement le cadre des deux mais et soulevez-le du sol. N'utilisez pas les palettes repose- pieds ou les accoudoirs, ou encore les roues pour saisir le fauteuil roulant.

2.5.2. Transport par véhicule, comme bagage

• N'utilisez JAMAIS la même ceinture pour xer le fauteuil roulant et le passager.

• Vériez que le fauteuil roulant est bien xé. Vous évitez ainsi des blessures des passagers en cas de collision ou de freinage brutal.44Manuel d’utilisation | 2026-02 Inovys II + L70

1. Placez le fauteuil roulant en position assise la plus verticale.

2. Entreposez le fauteuil roulant et ses parties dans le compartiment

bagages. Si le co󰀨re n'est PAS séparé de l'habitacle du véhicule ou fermé, xez fermement le fauteuil roulant dans le véhicule. 4 Vous pouvez utiliser une rampe pour pousser le fauteuil roulant à l'intérieur du véhicule, voir §3.4.3.. Serrez les freins de stationnement après le chargement, voir §3.1..

2.5.3. Transport par véhicule, en tant que siège pour l'utilisateur

• Le fauteuil roulant a réussi l'essai de collision de la norme ISO 7176- 19:2022 et a, par conséquent, été conçu et testé dans le seul but d'être utilisé en tant que siège orienté vers l'avant dans un véhicule motorisé.

• La ceinture pelvienne seule n'est pas adaptée pour être utilisée comme ceinture de sécurité pour tout autre passager.

• Utilisez la ceinture pelvienne du fauteuil roulant ainsi que la ceinture à trois points présente dans le véhicule pour éviter tout impact entre la tête ou la poitrine de l'utilisateur et le véhicule.

• N'utilisez pas de soutiens de la posture pour retenir l'utilisateur à l'intérieur du véhicule, à moins que ces derniers ne soient pourvus d'une étiquette attestant de leur conformité avec les exigences spéciées dans la norme ISO 7176-19:2022.

• Si vous avez été impliqué dans une quelconque collision automobile, faites inspecter votre fauteuil roulant par le revendeur spécialisé ou un représentant du fabricant avant de le réutiliser. Le fauteuil est testé avec 4 points d'attache et une ceinture 3 points. Dès que possible, utilisez le siège du véhicule et emportez votre fauteuil dans le co󰀨re.45 Inovys II + L70Manuel d’utilisation | 2026-02

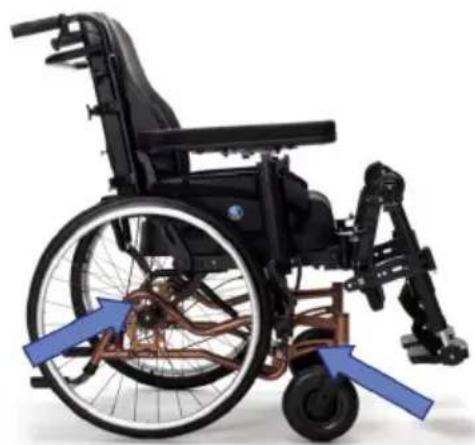

2.5.3.1. Etapes pour xer le fauteuil dans un véhicule:

1. Vériez que le véhicule est équipé d'un système d'accroches pour

fauteuils roulant, ISO 10542.

2. Vériez que les systèmes d'accroche sont en bon état de

fonctionnement (Ne pas utiliser si les points d'accroches sont endommagés).

3. Si le fauteuil a une assise ou un dossier réglable, faites en sorte que

l'utilisateur soit le plus droit possible dans son fauteuil. Si l'état de santé de l'utilisateur empêche ceci, une évaluation des risques et nécessaire pour évaluer la sécurité de l'utilisateur pendant le transport.

4. Retirez du fauteuil les accessoires tels que tablette, équipement

respiratoire et sécurisez les pour le transport.

5. Dans la voiture, positionnez le fauteuil roulant face à la route et centré

entre les points d'accroche.

6. Fixez les sangles avant de sécurité comme indiqué par le fabricant

(gure 1). Les points d’accroches sont indiqués sur le fauteuil roulant par un symbole (gure 2).

7. Reculez le fauteuil de façon à ce que les sangles avant soient tendues.

8. Actionnez les freins du fauteuil roulant.

9. Fixez les sangles arrière de sécurité comme indiqué par le fabricant

(gure 1). Les points d’accroches sont indiqués sur le fauteuil roulant par un symbole (gure 2). Figure 1 Figure 246Manuel d’utilisation | 2026-02 Inovys II + L70

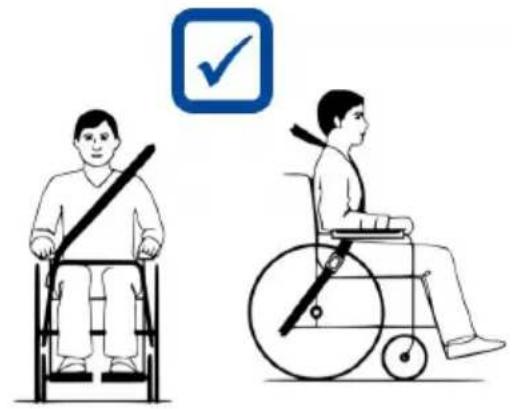

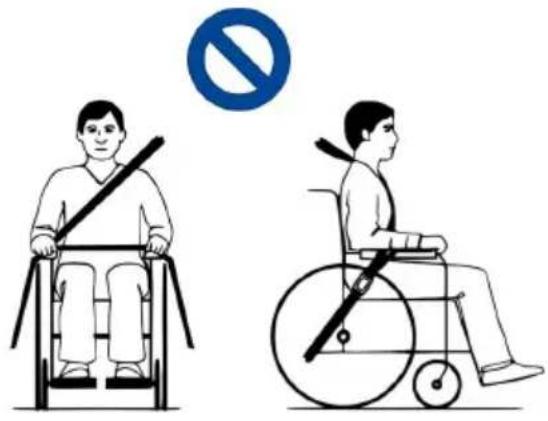

2.5.3.2. Etapes pour sécuriser l'utilisateur du fauteuil roulant:

1. Retirez les deux accoudoirs.

2. Si le fauteuil a une ceinture de sécurité, bouclez la.

3. Attachez l'utilisateur du fauteuil comme indiqué par le fabricant des

sangles de sécurité. 4 Installez la ceinture pelvienne dans une position basse en passant devant le bassin, pour que l'angle de la ceinture pelvienne demeure toujours dans une zone privilégiée située entre 30° et 75° à l'horizontale, comme illustré sur l'image. Pour le confort du patient, préférez le plus grand angle de la zone hachurée (préférez l'angle de 75° à l'angle des 30°).

4. Ajustez la ceinture de sécurité comme indiqué par le fabricant pour que

celle-ci soit tendue tout en gardant le confort de l'utilisateur.

5. Assurez vous que les ceintures soient correctement xées sans être

pliées ou torsadées.

6. Vous pouvez installer à nouveau les accoudoirs si cela est nécessaire.

Assurez vous que les ceintures ne sont pas coincées pas certaines parties du fauteuil comme les accoudoirs, les roues, etc.

7. Placez la boucle de la ceinture de sécurité de manière à ce que le

bouton déclencheur ne soit pas actionné par des éléments du fauteuil roulant en cas de collision.

8. Assurez-vous que les retenues de la ceinture épaulière reposent bien

sur les épaules de l'utilisateur, voir la gure 4.47 Inovys II + L70Manuel d’utilisation | 2026-02

Les retenues de la ceinture ne doivent pas être maintenues éloignées du corps par des éléments du fauteuil roulant, comme les accoudoirs ou les roues. Figure 3 Les retenues de la ceinture sont totalement en contact avec l'épaule, la poitrine et le bassin. La ceinture pelvienne est basse sur le bassin, près de la jonction entre les cuisses et la région abdominale. Figure 4

3. Utilisation de votre fauteuil roulant

• Lisez d'abord les chapitres précédents et informez-vous à propos de l'usage visé. N'utilisez PAS votre fauteuil roulant sans avoir d'abord lu et bien compris toutes les instructions.

• En cas de doutes ou de questions, n'hésitez pas à prendre contact avec votre revendeur local, votre prestataire de soins ou votre conseiller technique qui pourra vous aider. 3.1. Utilisation des freins

3.1.1. Freins de stationnement

• Les freins n'ont pas pour but de ralentir le fauteuil roulant lors de déplacements. Ne les utilisez que pour éviter des mouvements non souhaités.48Manuel d’utilisation | 2026-02 Inovys II + L70

• Le fonctionnement du freins à mains ont inuencé par l'usure et les salissures des pneus (eau, huile, boue...). Vériez l'état des pneus avant chaque utilisation.

• Les freins sont réglables et sont sujets à l'usure. Vériez leur fonctionnement avant chaque utilisation.

• Vériez que le fauteuil roulant se trouve sur une surface horizontale plane avant de relâcher les freins. Ne désactivez jamais les deux freins en même temps.

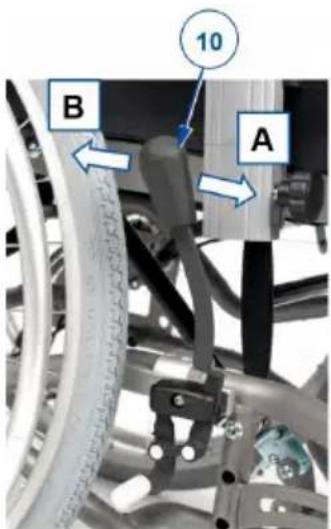

3.1.1.1. Pour serrer les freins :

1. Tenez une main courante d'une main (ou votre accompagnateur tient la

barre de poussée d'une main).

2. Poussez le levier de frein (10) de l’AUTRE roue vers L’AVANT [A]

jusqu'à ce que vous entendiez clairement un déclic.

3. Répétez cette opération pour les deuxièmes roue et frein de

3.1.1.2. Pour relâcher les freins:

1. Tenez une main courante d'une main (ou votre accompagnateur tient la

barre de poussée d'une main).

2. Tirez le levier de frein (10) de l'AUTRE roue vers l'ARRIÈRE [B].

3. Répétez cette opération pour les deuxièmes roue et frein de

stationnement.49 Inovys II + L70Manuel d’utilisation | 2026-02

3.1.2. freins de l'accompagnateur

• Le fonctionnement du freins à mains ont inuencé par l'usure et les salissures des pneus (eau, huile, boue...). Vériez l'état des pneus avant chaque utilisation.

• Pour stationner ou s’arrêter dans une pente, utilisez les freins de stationnement après en arrêt.

• Les freins sont réglables et sont sujets à l'usure. Vériez leur fonctionnement avant chaque utilisation.

• Vériez que le fauteuil roulant se trouve sur une surface horizontale plane avant de relâcher les freins. Ne désactivez jamais les deux freins en même temps.

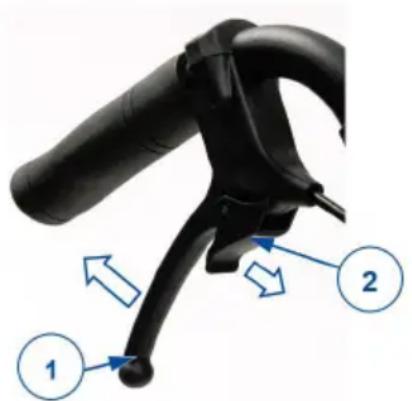

3.1.2.1. Pour serrer les freins :

1. Tirez les leviers de freins (1) dans un mouvement de compression.

2. Chaque levier de frein (1) peut être bloqué en poussant le levier de

blocage (2) vers le bas avec votre doigt.

3. Relâchez le levier de frein (1).

3.1.2.2. Pour relâcher les freins:

1. Tirez sur le levier de frein (1). Le levier de verrouillage (2) sera libéré

2. Tenez les poignées fermement lorsque vous libérez les leviers de frein

(1).50Manuel d’utilisation | 2026-02 Inovys II + L70 3.2. Se déplacer du/vers le fauteuil roulant

• Si vous ne pouvez pas réaliser le transfert en toute sécurité, demandez à quelqu'un de vous aider.

• Ne vous levez pas sur les palettes.

1. Placez le fauteuil roulant aussi près que possible de la chaise, du

canapé ou du lit concerné par le transfert.

2. Serrez les deux freins de stationnement, voir §3.1..

3. Déplacez le dossier et le siège en position assise, voir §3.3.1..

4. Si nécessaire, retirez la palette repose-pieds pour éviter de vous tenir

debout dessus, voir §3.3.6..

5. Faites le transfert du ou vers le fauteuil roulant à la force de vos bras,

ou avec l’aide d'un ou plusieurs accompagnateurs ou d'un équipement de levage.

3.2.2. S’asseoir sur le fauteuil roulant

1. Asseyez-vous sur le siège, le bas du dos contre le dossier.

2. Assurez-vous que le haut des jambes est horizontal et que les pieds

sont dans une position confortable. Réglez si nécessaire, voir §3.3.. 3.3. Réglages de confort

• Tenez toujours compte de l'amplitude de la palette repose-pied pour ne pas blesser les personnes ou endommager les objets aux alentours.

• Veiller à ne pas vous coincer les doigts, des vêtements ou des boucles pendant le réglage.51 Inovys II + L70Manuel d’utilisation | 2026-02

3.3.1. Inclinaison du dossier et du siège

• N'oubliez pas que la stabilité diminue lorsque le fauteuil roulant passe de la position assise à la position inclinée.

• Appliquez les freins de stationnement avant de régler l'inclinaison du dossier et du siège. Le siège et le dossier peuvent être réglés simultanément ou de manière indépendante au niveau de leur angle que par un accompagnateur. Assurez-vous que le patient est assis dans le fauteuil lorsque l'accompagnateur fait basculer le dossier vers l'arrière et s'assure que le fauteuil roulant ne se renverse.

3.3.1.1. Inclinaison du siège

1. Pressez le levier (1) situé sur le côté gauche (voir

étiquette) vers la poignée pour régler inclinaison du siège.

2. Tirez/poussez le siège dans la position souhaitée

(de 0° à + 21°), l'amortisseur à gaz sera comprimé/ décomprimé.

3. Relâchez le levier (1) pour bloquer l’amortisseur à gaz.

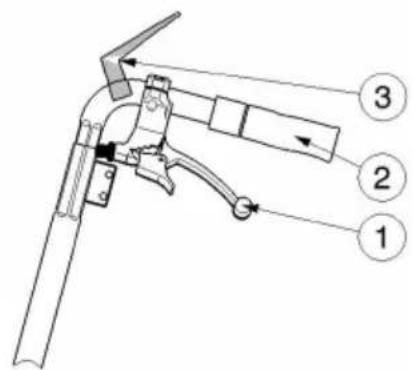

3.3.1.2. Inclinaison du dossier

1. Pressez le levier (1) situé sur le côté droit (voir étiquette)

vers la poignée pour régler l'angle du dossier.

2. Tirez/poussez le dossier dans la position souhaitée

(de 0° à + 54°), l'amortisseur à gaz sera/comprimé décomprimé.

3. Relâchez le levier (1) pour bloquer l’amortisseur à gaz.52Manuel d’utilisation | 2026-02 Inovys II + L70

Si votre fauteuil roulant est doté de freins à tambour, les leviers (1) sont utilisés comme freins ; des leviers supplémentaires (3) ont été monté pour régler l'inclinaison du dossier et du siège.

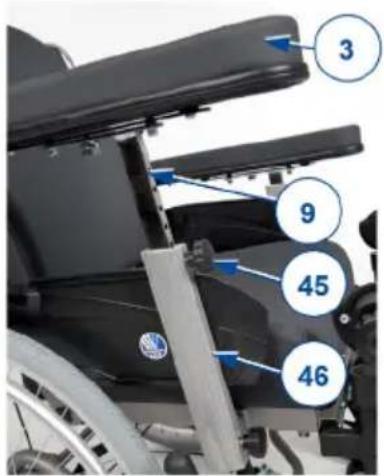

3.3.2. Distance entre l'accoudoir et le siège

Les manchettes (3) du fauteuil roulant peuvent être réglées à 6 hauteurs di󰀨érentes :

1. Faites tourner la molette (45) dans le sens anti-horaire pour

déverrouiller l'accoudoir.

2. Tirez et retenez la molette pour libérer le tube intérieur de l'accoudoir

3. Faites glisser le tube intérieur de l’accoudoir (9) vers le haut/bas dans

le support (46) jusqu’à la hauteur désirée. Assurez-vous que les trous du tube intérieur/extérieur sont alignés.

4. Resserrez la molette (45) en la tournant dans le sens horaire.

5. Répétez l'opération pour le deuxième accoudoir. Assurez-vous que les

deux accoudoirs sont bien xés.53 Inovys II + L70Manuel d’utilisation | 2026-02

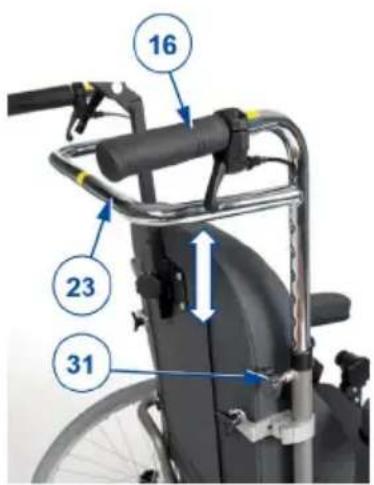

3.3.3. Hauteur de la poignée de poussée

• Utilisez toujours les trous de réglage disponibles sur la poignée de poussée. Ne dépassez jamais le réglage de hauteur maximum. Les poignées de poussée (16) et la barre de poussée (23) sont reliées entre elles et peuvent être réglées à 7 hauteurs di󰀨érentes de la manière suivante :

1. Desserrez les deux molettes (31) des supports de poignée et retirez-

2. Réglez la hauteur des deux poignées de poussée simultanément en les

faisant coulisser vers le haut/bas le long des supports. Assurez-vous que les trous du tube intérieur/extérieur sont alignés.

3. Insérez les deux molettes (31) dans les supports et les trous de

4. Tournez les mollettes dans le sens horaire jusqu'à ce qu'elles soient

serrées manuellement.

5. Assurez-vous que les deux poignées sont bien serrées.54Manuel d’utilisation | 2026-02 Inovys II + L70

3.3.4. Inclinaison du repose-jambes

Le repose-jambes est réglable en 6 positions.

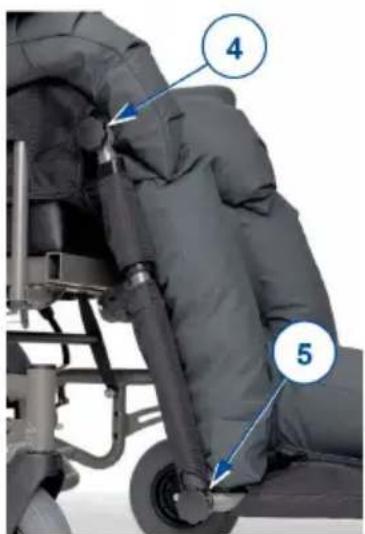

1. Desserrez légèrement le levier (4) des deux côtés du repose-jambes.

2. Soulevez/abaissez le repose-jambes jusqu'à ce que l'angle souhaité

3. Resserrez bien le levier.

3.3.5. Inclinaison du repose-pied

La palette est réglable en 3 positions.

1. Desserrez légèrement le levier (5) des deux côtés de la palette.

2. Tournez la palette repose-pied vers le haut/bas jusqu'à ce que l'angle

souhaité soit atteint.

3. Resserrez bien le levier.

3.3.6. Palette repose-pied amovible

Il est possible de retirer la palette repose-pieds pour faciliter le transfert dans/hors du fauteuil roulant.55 Inovys II + L70Manuel d’utilisation | 2026-02

3.3.6.1. Pour retirer la palette :

1. Détachez le rembourrage et les coussins du palette du rembourrage et

des coussins du repose-jambes.

2. Au bas de chaque côté du palette, tirez les vis saillantes vers le bas

pour déverrouiller la palette du cadre.

3. Tirez doucement la palette vers l'avant pour le dégager des tubes de

3.3.6.2. Pour xer la palette :

1. Placez doucement la palette sur les tubes de repose-jambes.

2. Poussez les vis saillantes vers le haut pour verrouiller la palette au

3. Fermez les fermetures à glissière du rembourrage et des coussins.

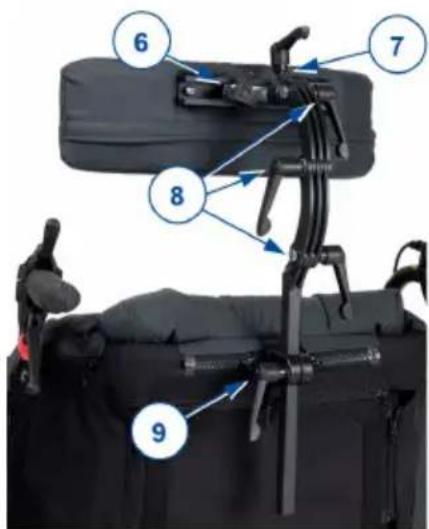

L'appui-tête est entièrement réglable en hauteur et en angle. Pour modier la position de l'appui-tête : desserrez tout levier/bouton étoile comme indiqué ci-dessous, ajustez l'appui-tête à la position souhaitée et resserrez fermement.

• [6] Pour régler l'appui-tête latéralement.

• [7] Pour faire pivoter l'appui-tête (360°).

• [8] Pour régler l'appui-tête vers l'avant et l'arrière.

• [9] Pour régler la hauteur de l'appui-tête. Pour retirer l'appui-tête, desserrez le levier (9) et soulevez l'appui-tête du support.56Manuel d’utilisation | 2026-02 Inovys II + L70

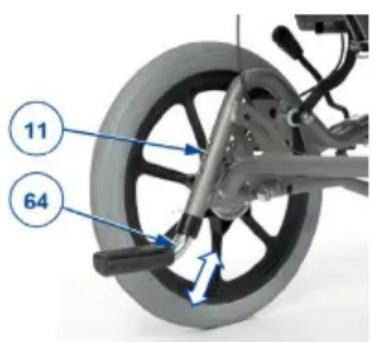

3.3.8. Hauteur de capuchon d'embout

1. Appuyez sur le bouton à ressort (11) et maintenez-le enfoncé.

2. Faites coulisser le tube du capuchon d'embout (64) le long du tube du

3. Relâchez le bouton à ressort.

4. Répétez cette opération pour le deuxième capuchon d'embout.

Assurez-vous que les deux capuchons d'embout sont bien serrés. 3.4. Déplacements avec le fauteuil roulant

• Lorsque vous vous déplacez avec un accompagnateur, gardez vos mains à l’écart des roues et laissez vos pieds sur la palette repose- pieds.

• Ne roulez PAS sur des pentes, obstacles, marches ou bordures plus larges que la dimension décrite au § 6..

• Ne vous mêlez pas à la circulation sur la chaussée avec votre fauteuil roulant. Restez toujours sur le trottoir.

• Faites attention s'il y a des trous ou des ssures dans la route qui peuvent coincer les roues.

• Évitez les pierres et autres objets pouvant bloquer les roues.

• Tenez toujours compte de l'amplitude de la palette repose-pied pour ne pas blesser les personnes ou endommager les objets aux alentours.57 Inovys II + L70Manuel d’utilisation | 2026-02

• Avant tout usage, assurez-vous que : – tous les réglages sont fermement xés, voir §3.3.. – les freins de stationnement fonctionnent correctement. – les pneus sont en bon état, voir §5.2.1..

3.4.1. Rouler avec un accompagnateur

1. Lâchez les freins ou demandez à l’accompagnateur de le faire pendant

qu'il/elle maintient le fauteuil roulant pour l’empêcher de se déplacer, voir §3.1..

2. L’accompagnateur saisit les poignées ou la barre de poussée pour

pousser le fauteuil roulant dans la direction souhaitée.

3. Une fois à l'arrêt, actionnez les freins tout en immobilisant le fauteuil

roulant, voir §3.1..

3.4.2. Rouler sur des pentes

• Si l’accompagnateur n’a pas su󰀩samment de force pour contrôler le fauteuil roulant, arrêtez de rouler et utilisez immédiatement le frein.

• Lorsque vous vous arrêtez sur une (petite) pente, utilisez vos freins.

1. Attachez-vous dans le fauteuil roulant

avec une ceinture de sécurité.

2. Demandez à un accompagnateur ou à

un passant de vous aider.

3. Roulez lentement et en ligne droite.

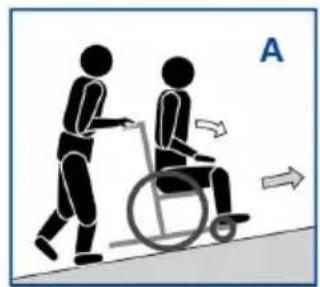

Penchez-vous légèrement vers l'avant (A/B) lorsque vous montez la pente. Penchez-vous vers l'arrière, contre le dossier, en descendant la pente.

4. Ne faites jamais demi-tour sur une

pente.58Manuel d’utilisation | 2026-02 Inovys II + L70

3.4.3. Usage des rampes

ATTENTION Risque de basculement

• Utilisez uniquement les rampes approuvées par Vermeiren et ne dépassez pas leur charge maximale.

• Assurez-vous que le fauteuil roulant ne touche pas le sol ou la rampe lors de l'inclinaison.

• Ne négociez les rampes qu'avec l'aide d'un ou deux accompagnateurs.

1. Réglez la position du dossier, du siège et du repose-pieds pour réduire

le volume occupé par le fauteuil roulant et pour augmenter la stabilité pendant l’inclination.

2. Suivez les instructions au §3.4.2..

3.4.4. Usage des escaliers

ATTENTION Risque de basculement

• Les escaliers doivent toujours être franchis à l'aide de deux accompagnateurs.

• N'essayez jamais d'emprunter des escaliers qui ne sont pas appropriés pour les fauteuils roulants.

1. Un accompagnateur incline légèrement

le fauteuil vers l'arrière en utilisant les poignées.

2. Le deuxième accompagnateur saisit le

fauteuil roulant par l’avant du cadre, des deux côtés du fauteuil.

3. Restez calme, évitez les mouvements

brusques et gardez les mains à l’intérieur du fauteuil roulant.

4. Les deux accompagnateurs soulèvent

et tirent le fauteuil roulant marche après marche en faisant rouler les roues arrière sur les marches.59 Inovys II + L70Manuel d’utilisation | 2026-02

3.4.5. Aborder les obstacles

ATTENTION Risque de basculement

• Demandez toujours l'aide d'un ou deux accompagnateurs.

• Assurez-vous que les palettes repose-pieds ne touchent pas le sol lorsque vous abordez un obstacle.

• N'utilisez pas votre fauteuil roulant sur un escalier mécanique.

• Si disponible, portez votre ceinture de sécurité.

3.4.5.1. Petites bordures (monter ou descendre)

Ceux-ci peuvent être franchies en marche avant (E / F) avec un accompagnateur :

1. L’accompagnateur déplace le fauteuil

roulant vers l'avant à l’approche de la bordure. Assurez-vous que les palettes repose-pieds ne touchent pas la bordure.

2. Penchez-vous vers l’arrière pour

atténuer la pression sur les roues/avant

3. L’accompagnateur maintient fermement

les poignées pendant le déplacement vers l'avant. Si nécessaire, il utilise le capuchon d'embout pour maintenir les roues avant relevées lorsqu’elles ont dépassé le bord de la bordure.

4. L’accompagnateur relâche la pression

sur les poignées et le capuchon d'embout pour reposer les roues avant sur le sol.

5. Ensuite, il maintient fermement les

poignées tout en poussant le fauteuil roulant avec les roues arrière en haut/ bas de la bordure.60Manuel d’utilisation | 2026-02 Inovys II + L70

3.4.5.2. Bordures moyennes (monter ou descendre)

Celles-ci doivent être franchies en marche arrière avec un accompagnateur :

1. L’accompagnateur retourne le fauteuil

roulant pour que les roues arrière se présentent en premier à l’approche de la bordure (G / H).

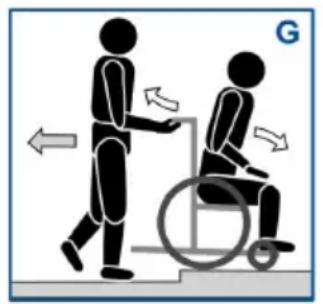

2. Descendre : Penchez-vous vers l'avant

(G) pour déplacer le centre de gravité vers l’avant. Monter : Penchez-vous vers l'arrière (H) pour déplacer le centre de gravité vers l’arrière.

3. L’accompagnateur tire délicatement le

fauteuil roulant de/sur la bordure.

3.4.5.3. Bordures plus hautes

Les bordures plus hautes, mais sous la dimension maximale, cf. §6., doivent être franchies avec l’aide de deux accompagnateurs. Descendre :

1. Enlevez les repose-pieds.

2. L’accompagnateur déplace le fauteuil roulant vers l'avant à l’approche

3. Penchez-vous vers l’arrière pour atténuer la pression sur les roues/

4. L’accompagnateur maintient fermement les poignées et utilise le

capuchon d'embout pour maintenir les roues avant relevées lorsqu’elles ont dépassé le bord de la bordure.

5. Le deuxième accompagnateur saisit l’avant du cadre et recule en tirant

les roues arrière en bas de la bordure.

6. L’accompagnateur relâche la pression sur les poignées et le capuchon

d'embout pour reposer les roues avant sur le sol.61 Inovys II + L70Manuel d’utilisation | 2026-02

1. Enlevez les repose-pieds.

2. Le premier accompagnateur retourne le fauteuil roulant pour que les

roues arrière se présentent en premier à l’approche de la bordure.

3. Penchez-vous vers l'arrière pour déplacer le centre de gravité vers

4. Le deuxième accompagnateur saisit l’avant du cadre et avance

en tirant/poussant les roues arrière sur la bordure. Le premier accompagnateur soulève et maintient fermement les poignées pour empêcher le fauteuil roulant de basculer.

4. Installation et réglages

• Le fauteuil roulant doit être (dé)monté et réglé par un revendeur spécialisé conformément aux instructions fournies dans le présent chapitre.

• N'utilisez que les pièces et outils décrits dans ce manuel.

• Lors du (dé)montage et de l'utilisation du fauteuil roulant, assurez-vous de ne coincer aucun objet ni aucune partie du corps entre les pièces mobiles.

• Assurez-vous que toutes les vis sont bien xées avant de conduire. 4 Lisez le manuel d'utilisation de ce fauteuil roulant. Veuillez garder à l’esprit les détails techniques et les limites de l'utilisation prévue. Pour de plus amples informations, prenez contact avec Vermeiren. 4.1. Outils Pour (dés)assembler et régler le fauteuil roulant, les outils suivants sont nécessaires :

• Clés Allen n° 462Manuel d’utilisation | 2026-02 Inovys II + L70 4.2. Portée de la livraison Les éléments suivants sont compris dans la livraison.

• Cadre avec siège, dossier, roues, accoudoirs, repose-jambes et système de siège à granules L70

• Manuel d'utilisation Avant utilisation, vériez que tout est inclus et qu'aucun produit n'est endommagé. Veuillez noter que la conguration de base peut di󰀨érer dans les di󰀨érents pays européens. Prenez contact avec votre revendeur spécialisé. 4.3. Montage Le fauteuil roulant est livré assemble, à l'exception de l'appui-tête, des coussins de soutien latéral du dossier et de l'assise, et des coussins de bras en option.

• L'appui-tête peut être monté et réglé conformément aux instructions du §3.3.7..

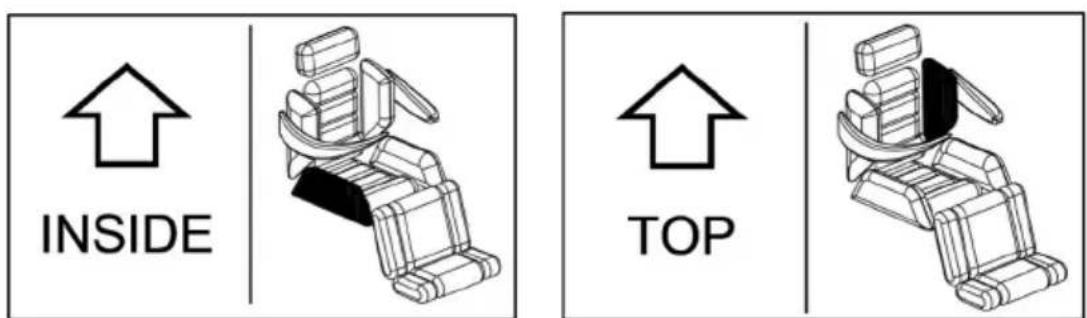

• Les coussins sont faciles à xer au moyen des fermetures éclair. L'étiquette sur chaque oreiller indique l'emplacement et la direction spéciques de l'oreiller (voir les exemples ci-dessous).63 Inovys II + L70Manuel d’utilisation | 2026-02

4.4.1. Longueur du repose-jambes

La longueur du repose-jambes peut être réglée en 4 positions.

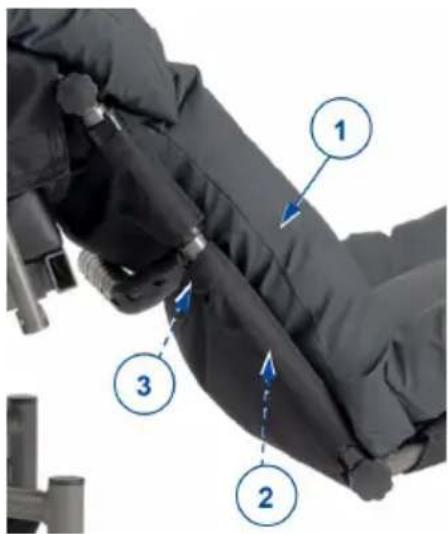

1. Enlevez les coussins granulés L70 (1) du châssis du repose-jambes.

2. Retirez la protection inférieure en mousse (2) des tubes du repose-

3. Desserrez et retirez les raccords à vis et écrous (3) des deux côtés du

4. Déplacez les tubes intérieurs avec la palette vers le haut/le bas dans

les tubes extérieurs du cadre jusqu'à ce que la longueur souhaitée soit atteinte.

5. Replacez les vis (3) et serrez-les fermement à la main.

6. Remettre en place la protection en mousse (2).

7. Remettez les coussins de granulés (1) en place sur le cadre du repose-

4 Un entretien régulier vous permet de conserver votre fauteuil roulant dans un parfait état de fonctionnement. Pour le manuel d'entretien, consultez le site Web de Vermeiren : www.vermeiren.com. 5.1. Points d'entretien

ATTENTION Risque de blessures et de dommages

• Les réparations et les remplacements ne peuvent être réalisés que par des personnes formées, et seules des pièces de remplacement d'origine de Vermeiren peuvent être utilisées. 4 La dernière page de ce manuel contient un formulaire d’enregistrement pour permettre au revendeur spécialisé de consigner chaque entretien. La fréquence d'entretien dépend de la fréquence et de l'intensité de l'utilisation. Prenez contact avec votre commerçant pour convenir d'un rendez-vous pour une inspection/un entretien/une réparation.

5.1.1. Avant chaque utilisation

Inspectez les points suivants :

• Toutes les pièces : Présentes et sans dommage ni usure.

• Toutes les pièces : Propres, voir § 5.2.2..

• Roues, siège, repose-jambes, accoudoirs, repose-pieds, palettes repose-pieds et appuie-tête (si applicable) : Bien serrés.

• Toutes les fermetures éclair : fermées.

• État des roues/pneus, voir § 5.2.1..

• État des freins, voir 5.2.1..

• État des pièces du cadre : Pas de déformation, d'instabilité, de faiblesse ou de connexions desserrées.

• Siège, dossier, manchettes, repose-jambes et appuie-tête (si applicable) : Pas d'usure excessive (bosses, dommages ou déchirures).65 Inovys II + L70Manuel d’utilisation | 2026-02

Contactez votre commerçant spécialisé pour les réparations et les remplacements de pièces éventuels.

5.1.2. Chaque année ou plus souvent

Faites inspecter et entretenir votre fauteuil roulant par votre revendeur spécialisé au moins une fois par an, ou plus. La fréquence d'entretien minimale dépend de l'usage et doit être déterminée de commun accord avec votre commerçant spécialisé.

5.1.3. En cas d’entreposage

Assurez-vous que votre fauteuil roulant soit entreposé dans un environnement sec pour éviter l'altération du rembourrage de l'assise et du dossier, voir également le chapitre 6.. 5.2. Instructions d'entretien

5.2.1. Roues et pneus

4 Un fonctionnement correct des freins dépend de l'état des pneus, qui peut changer en raison de l'usure et de la contamination (eau, huile, boue...). Éliminez les ls, cheveux, le sable et les bres de vos roues. Vériez le prol des pneus. Si la profondeur de la sculpture est inférieure à 1 mm, les pneus doivent être remplacés. Prenez contact avec votre revendeur spécialisé à ce propos.66Manuel d’utilisation | 2026-02 Inovys II + L70

ATTENTION Risque de dommages dus à l'humidité

• N'utilisez jamais un tuyau ou un nettoyeur à haute pression pour nettoyer le fauteuil roulant. Essuyez toutes les parties rigides avec un chi󰀨on humide (pas détrempé). Si nécessaire, utilisez un savon doux, approprié pour les laques et les synthétiques. Les coussins de siège à granule peuvent être nettoyés avec un chi󰀨on humide (non trempé) et un savon de ménage doux si nécessaire. Les housses en peluche peuvent être lavées en machine à 60 °C. N’utilisez pas de produits de nettoyage abrasifs.

• La désinfection ne peut être réalisée que par des personnes qualiées. Renseignez-vous auprès de votre revendeur spécialisé à cet égard. 5.3. Résolution des problèmes Même si vous utilisez votre fauteuil roulant de façon appropriée, les problèmes techniques ne sont pas exclus. Dans ce cas, contactez votre local revendeur spécialisé.

AVERTISSEMENT Risque de blessures et de dommages

• N'essayez JAMAIS de réparer votre fauteuil roulant vous-même. Les symptômes suivants peuvent indiquer un problème grave. Par conséquent, prenez toujours contact avec votre revendeur spécialisé si vous détectez l'une des anomalies suivantes :67 Inovys II + L70Manuel d’utilisation | 2026-02

• Usure inégale sur la sculpture de l'un des pneus ;

• Mouvements saccadés ;

• Le fauteuil roulant dévie d'un côté ;

• Ensembles de roues endommagés ou cassés. 5.4. Durée de vie attendue Le fauteuil roulant est conçu pour avoir une durée de vie moyenne de 5 ans. Selon la fréquence d'utilisation, les circonstances de conduite et d'entretien, la durée de vie de votre fauteuil roulant augmentera ou diminuera. 5.5. Réutilisation Avant chaque réutilisation, faites désinfecter, inspecter et entretenir le fauteuil roulant conformément aux instructions du § 5.1. et du § 5.2.. 5.6. Mise au rebut À la n de sa durée de vie, votre fauteuil roulant doit être évacué conformément à la législation environnementale locale. Il est recommandé de démonter le fauteuil roulant an de faciliter le transport des matériaux recyclables. 5.7. Garantie La garantie de ce produit est soumise aux conditions générales de chaque pays.68Manuel d’utilisation | 2026-02 Inovys II + L70

6. Spécications techniques

Les détails techniques ci-dessous concernent uniquement ce fauteuil roulant, avec des réglages standard et dans des conditions ambiantes optimales. Veuillez tenir compte de ces détails pendant l’utilisation. Les valeurs ne sont plus valables si votre fauteuil a été modié, endommagé ou présente une usure sérieuse. Marque Vermeiren Groupe de produit Fauteuil roulant Type Inovys II avec système de siège à granules L70 Description Dimensions Poids maximum de l'utilisateur 135 kg Longueur hors tout 1280 mm Largeur hors tout 680 mm 730 mm Hauteur totale (sans appuie- tête)

Masse totale 38 kg Poids de la pièce la plus lourde 33 kg Poids des pièces amovibles Accoudoirs Appuie-tête 3,2 kg 1,85 kg Pente nominale 10° Angle du plan d'assise 0° - 30° Profondeur d'assise e󰀩cace 460 - 520 mm Largeur d'assise e󰀩cace 450 mm 500 mm Hauteur de la surface d'assise sur le bord avant

Angle du dossier 0° - 45° Hauteur du dossier 550 - 600 mm

Distance entre la palette et le siège

360 - 385 - 410 - 435 mm

Nous nous réservons le droit d'apporter des modications techniques. Tolérance de mesures +- 15 mm / 1,5 kg / 1,5°.69 Inovys II + L70Manuel d’utilisation | 2026-02

Marque Vermeiren Groupe de produit Fauteuil roulant Type Inovys II avec système de siège à granules L70 Description Dimensions Angle entre la surface du siège et la jambe 17° - 85° Inclinaison du repose-pied 73 ° - 107 ° Distance entre la manchette et le siège

Emplacement avant des manchettes

Emplacement horizontal de l'essieu (èche) -8 mm - 41 mm Diamètre de braquage minimum 1500 mm Diamètre des roues arrière 16" (T30) avec freins à tambour Diamètres des roues avant 200 mm Température d'utilisation +5°C - +41°C Humidité de stockage et d'utilisation 30% - 70% Nous nous réservons le droit d'apporter des modications techniques. Tolérance de mesures +- 15 mm / 1,5 kg / 1,5°.70Gebruiksaanwijzing | 2026-02 Inovys II + L70 Voorwoord 71

3.3.1.1. Zitinclinatie
