NÁVOD K OBSLUZE Inovys II + L70 Vermeiren

Blahopřejeme! Nyní jste vlastníkem invalidního vozíku Vermeiren!

Tento invalidní vozík byl vyroben pečlivými pracovníky s kvalifikací. Navíc byl navržen a vyroben podle vysokých standardů kvality, nad nimiž dohlíží společnost Vermeiren.

Děkujeme za Vaši důvěru ve výrobky společnosti Vermeiren. Tento návod slouží k tomu, aby vám pomáhal s použitím tohoto invalidního vozíku a jeho provozních možností. Řádně si jej přečtěte; pomůže vám seznámit se s provozem, schopnostmi a omezeními tohoto invalidního vozíku.

Máte-li po přečtení tohoto návodu nějaké dotazy, obrat'te se bez obav na svého odborného prodejce. Rád vám pomůže.

Důležitá poznámka

Aby byla zajištěna vaše bezpečnost a prodloužena životnost tohoto výrobku, věnujte mu řádnou péči a nechávejte jej pravidelně kontrolovat a opravovat.

Tento návod obsahuje nejnovější verzi produktu. Společnost Vermeiren má právo provádět změny tohoto typu výrobku, aniž by byla povinna upravit nebo nahradit podobné výrobky, které již byly dodány.

Obrázky výrobku slouží pouze k upřesnění pokynů v tomto návodu. Detaily výrobku na obrázcích se mohou od daného výrobku lišit.

Dostupné informace

Nejnovější verzi informací z tohoto návodu vždy naleznete na našich webových stránkách http://www.vermeiren.com/. Tyto webové stránky pravidelně navštěvujte pro případné aktualizace.

Osoby se zrakovým postižením si mohou stáhnout elektronickou verzi tohoto návodu, kterou jim může přečíst softwarová aplikace text-to-speech.

	Návod k obsluze granulového sedacího systému L70Pro uživatele a odborného prodejce
	Návod k obsluze Inovys IIPro uživatele a odborného prodejce
	Návod k instalaciPro odborného prodejce
	Servisní příručka pro invalidní vozíkyPro odborného prodejce
	Prohlášení o shodě (ES)

CS

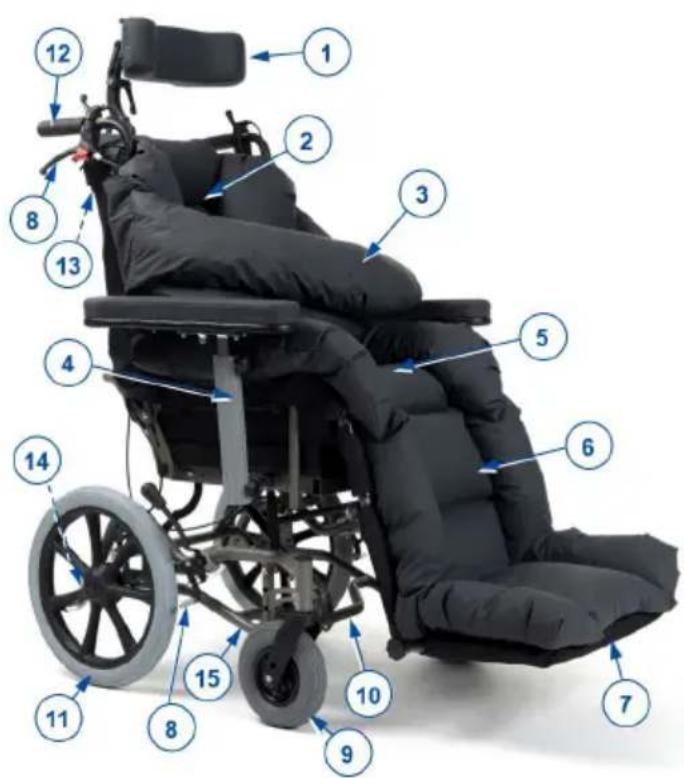

1. Tento výrobek

1. Opěrka hlavy
2. Zádová opěrka
3. Loketní opěrky (volitelné)
4. Loketní opěrky
5. Sedadlo
6. Nožní opěrka
7. Stupačky
8. Brzdy
9. Přední kolo
10. Rám
11. Zadní kola
12. Madla
13. Tlačná tyč
14. Zvedací páka
15. Identifikační štítek

1.1. Doplňky

CS

Informace o doplňcích můžete získat od specializovaného prodejce. Velmi rád vám poradí.

2. Před použitím

2.1. Určené použití a indikace

• Tento výrobek je zdravotnický zařízení.
• Granulový sedací systém L70 je konstruován k použití spolu s invalidním vozíkem Inovys II se systémem kol T30 a úpravami rámu pro tento granulový sedací systém.
• Indikace a kontraindikace: Invalidní vozík s granulovým sedacím systémem L70 je určen pro pasivní uživatele invalidního vozíku, jako jsou staří lidé či osoby s obtížemi při chůzi nebo nechodící (např. ochnutí, ztráta končetin, defekty či deformace končetin, ztuhlé nebo poškozené klouby, srdeční nedostatečnost a špatný krevní oběh, poruchy rovnováhy, kachexie (snížení svalové hmoty) atd.). Uživatel musí nechat invalidní vozík tlačit asistentem.
• Tento invalidní vozík je konstruován a vyroben výhradně k přepravě/přemístění jedné (1) osoby o max. hmotnosti 135kg. Není určený k přepravě zboží nebo předmětů ani k žádnému jinému účelu, než je popsán výše.
• Tento invalidní vozík je vhodný pro domácí a venkovní použití.
• Používejte pouze příslušenství a náhradní díly schválené společností Vermeiren.
• Přečtěte si všechny technické detaily a omezení tohoto invalidního vozíku v kapitole 6..
• Záruka na tento výrobek je založena na běžném použití a údržbě, jak je to popsáno v tomto návodu. V případě poškození výrobku způsobeného nesprávným použitím či absencí údržby tato záruka zanikne.

2.2. Bezpečnostní pokyny a příslušná rizika

POZOR

Riziko zranění anebo poškození

- Přečtěte si pokyny v tomto návodu a postupujte podle nich. Jinak může dojít k vašemu zranění nebo k poškození invalidního vozíku.

Při použití mějte na paměti následující obecná upozornění:

• Jako asistent tento invalidní vozík nepoužívejte, jste-li pod vlivem alkoholu, léků či jiných látek, které by mohly ovlivnit vaše schopnosti jízdy s ním.
• Mějte na paměti, že určité části invalidního vozíku mohou být velmi teplé či studené vlivem okolní teploty, slunečního záření nebo topných těles. Bud'te opatrní při dotýkání. Při chladném počasí používejte ochranný oděv.
• Tento výrobek nijak neupravujte.
• Dbejte na pokyny týkající se údržby a servisu. Výrobce neodpovídá za škody způsobené nesprávným servisem / péčí o výrobek.

Berte na vědomí, že vaše invalidní vozík může v závislosti na použitém nastavení ovlivňovat některé typy systémů proti krádeži. To může zapříčinit spuštění alarmu v obchodu.

Jakýkoli závažný incident [MDR (EU) 2017/745 §2 (65)], k němuž došlo ve spojitosti s tímto zařízením, musí být oznámen jeho výrobci a příslušnému orgánu členského státu, ve kterém je uživatel anebo pacient etablován.

2.3. Symboly na invalidním vozíku

CS

	Max. hmotnost uživatele v kg
	Typové označení
	Katalogové číslo
	Sériové číslo
	Zdravotnické zařízení
	Výrobce
	Datum výroby
	Prohlášení o shodě
	Pozor: důležité informace
	Doporučení prostudovat příručku
	Nebezpečí skřípnutí
	Max. bezpečný sklon ve ° (stupních).
	Výrobek testovaný při nárazu; lze použít jako sedadlo v motorovém vozidle
	Lze použít jako sedadlo v motorovém vozidle; vyznačeny upevňovací body

2.4. První použití a skladování

POZOR

Riziko poškození

- Dbejte na to, aby byl invalidní vozík uložen v suchém prostředí, aby na něm nemohly růst plísně a nepoškodilo se čalounění, viz též kapitola 6..

Pokud byl obal vašeho výrobku při dodání poškozen, (neúmyslně) otevřen nebo ovlivněn okolními podmínkami (vlhkost, teplo,...), zkontrolujte, že nedošlok poškození žádné části výrobku. V případě pochybností se obraťte na svého specializovaného prodejce.

2.5. Přeprava

2.5.1. Přemístění

Pohybujte invalidním vozíkem pomocí jeho kol a dopravte jej na místo určení.

Jestliže to nebude možné a demontáž není vhodná, požádejte o pomoc se zvednutím invalidního vozíku. Pevně uchopte rám oběma rukama a zvedněte křeslo z podlahy. Pro uchopení invalidního vozíku nepoužívejte loketní opěrky, opěrky nohou ani kola.

2.5.2. Přeprava vozidlem jako zavazadlo

VAROVÁNÍ

Riziko zranění

- Pro zabezpečení invalidního vozíku a cestujícího NIKDY nepoužívejte stejný bezpečnostní pás.

- Dohlédněte na to, aby byl invalidní vozík řádně uchycen, aby se předešlo zranění cestujících při nehodě či náhlém zabrzdění.

1. Postavte židli do svislé polohy k sezení.
2. Uložte invalidní vozík a jeho části do zavazadlového prostoru. Pokud NENÍ zavazadlový prostor zcela uzavřen či oddělen od cestujících, řádně připoutejte rám invalidního vozíku k vozidlu

i K naložení do vozidla můžete použít také nájezdovou rampu, viz §3.4.3.. Po naložení aktivujte parkovací brzdy, viz odst. 3.1..

2.5.3. Přeprava vozidlem jako sedadlo pro uživatele

VAROVÁNÍ

Riziko zranění

• Invalidní vozík prošel crashtesty podle ISO 7176-19: 2022 a jako takový byl navržen a testován pro použití jako sedadlo v motorových vozidlech umístěné pouze ve směru jízdy.
• Samotný pánevní pás invalidního vozíku není vhodný pro použití jako zádržný systém pro cestující.
• Aby nedošlo k nárazu hlavy či hrudníku do vozidla, používejte pánevní pás invalidního vozíku a tříbodový pás ve vozidle.
• Jako zádržný systém uživatele ve vozidle nepoužívejte postojové podpěry, nejsou-li označeny jako vyhovující požadavkům uvedeným v normě ISO 7176-19:2022.
• Dojde-li k jakémukoli typu nehody vozidla, před dalším použitím invalidního vozíku jej nechte zkontrolovat odborným prodejcem nebo zástupcem výrobce.

Invalidní vozík je testován pomocí čtyřbodového upínacího systému a tříbodového zádržného systému.

Kdykoliv je to možné, použijte sedadlo vozidla a invalidní vozík uložte do úložného prostoru.

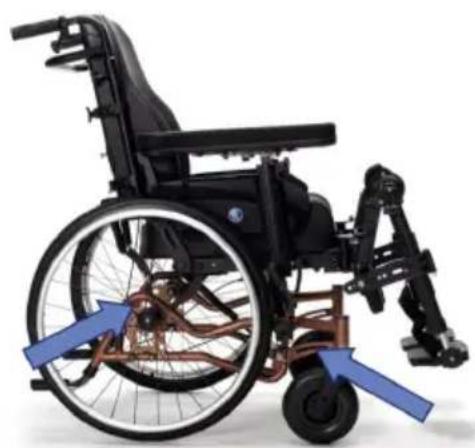

2.5.3.1. Postup zajištění invalidního vozíku v motorovém vozidle:

1. Zkontrolujte, zda je vozidlo vybaveno vhodným upínacím systémem pro invalidní vozík a zádržným systémem pro cestující, který odpovídá ISO 10 542.
2. Zkontrolujte, že jsou komponenty invalidního vozíku připoutány a zádržný systém pro cestující není opotřebený, znečištění, poškození nebo rozbitý.
3. Pokud vozík disponuje funkcí naklonění sedadla a / nebo zádové opěrky, ujistěte se, že uživatel invalidního vozíku sedí maximálně přímé poloze. Pokud toto stav uživatele neumožňuje, měl by být provedeno posouzení rizik za účelem hodnocení bezpečnosti uživatele během přepravy.
4. Sundejte veškeré příslušenství, jako jsou podnosy a respirační vybavení, a bezpečně je zajistěte.
5. Invalidní vozík umístěte ve směru jízdy a centrálně mezi úchyty kolejnice připevněné k podlaze vozidla.
6. Zapněte přední bezpečnostní popruhy na vyznačeném místě podle pokynů výrobce pásového systému (obr. 1). Toto místo je na invalidním vozíku označeno symbolem (obr. 2).
7. Popojed'te invalidním vozíkem dozadu, dokud se přední popruhy nevypnou.
8. Aktivujte brzdu invalidního vozíku.
9. Zapněte zadní bezpečnostní popruhy na vyznačeném místě podle pokynů výrobce pásového systému (obr. 1). Toto místo je na invalidním vozíku označeno symbolem (obr. 2).

Obrázek 1

2.5.3.2. Postup zabezpečení uživatele invalidního vozíku:

1. Sundejte obě loketní opěrky.
2. Pokud máte k dispozici pánevní pás k invalidnímu vozíku, připevněte jej.
3. Upevněte pásy zádržného systému pro cestujícího podle pokynů výrobce pásového systému.

Pánevní vás mějte nasazený nízko přes přední část pánve tak, aby tady byl úhel pánevního pásu v preferované zóně 30° až 75° od horizontální roviny, viz obrázek. Preferované zóně je žádoucí strmější (vyšší) úhel.

30° 75°

1. Nastavte pás pevně podle pokynů výrobce pásového systému a v souladu s pohodlím uživatele.
2. Ujistěte se, že je zádržný pás připojen přímo ke kotevnímu bodu vozidla, a že na něm nejsou pozorovatelné žádné záhyby, například u osy zadního kola.
3. Pokud je to třeba, nainstalujte loketní opěrky. Ujistěte se, že pásy nejsou překroucené nebo mimo tělo komponent invalidního vozíku, jako jsou loketní opěrky nebo kola.
4. Přezku bezpečnostního pásu umístěte tak, aby během nárazu nedošlo ke kontaktu uvolňovacího tlačítka se součástmi invalidního vozíku.

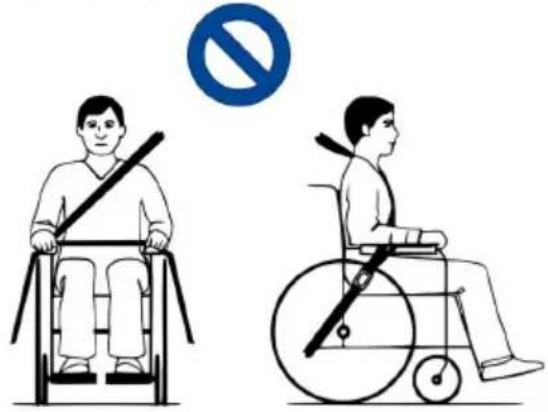

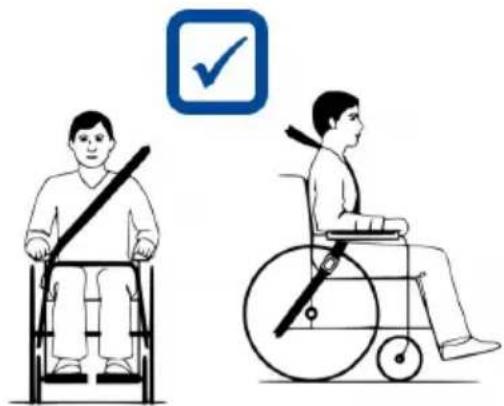

5. Zajistěte, aby ramenní zádržné pásy seděly přes ramena, viz obrázek 4.

Pásy nesmějí být drženy mimo tělo komponentami invalidního vozíku, jako jsou loketní opěrky nebo kola.

Zádržné pásy musejí mít plný kontakt s ramenem, hrudníkem a pánví. Pánevní pás nízko na pánvi v blízkosti stehenně-břišní oblasti

3. Použití invalidního vozíku

VAROVÁNÍ

Riziko zranění

• Nejprve si přečtěte předchozí kapitoly a seznamte se se zamýšleným použitím. Invalidní vozík NIKDY nepoužívejte, dokud si nepřečtete a plně neporozumíte všem pokynům.
  • V případě pochybností či dotazů bez obav požádejte svého místního odborného prodejce, poskytovatele péče nebo technického poradce, aby vám pomohl.

3.1. Ovládání brzd

3.1.1. Parkovací brzdy

POZOR

Riziko zranění

- Brzy neslouží ke zpomalování pohybu invalidního vozíku. Brzdy používejte pouze pro zabránění před nežádoucím pohyby invalidního vozíku.

• Správnou funkci brzd ovlivňuje opotřebení a znečištění kol (voda, olej, bláto, ...). Před každým použitím zkontrolujte stav kol.
• Brzdy jsou nastavitelné a mohou se opotřebovat. Před každým použitím zkontrolujte stav brzd.
• Před uvolněním brzd se ujistěte, že se invalidní vozík nachází na horizontálním povrchu. Nikdy neuvolňujte obě brzdy současně.

10 B A

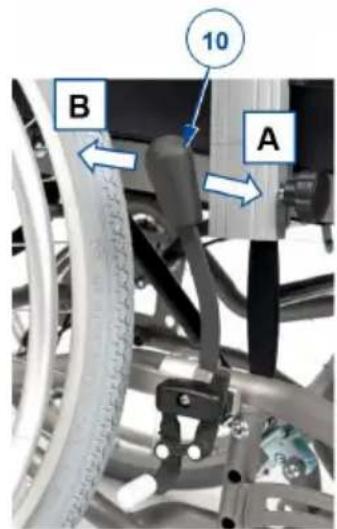

3.1.1.1. Aktivace brzd:

1. Jednou rukou pevně přidržte jeden ruční ráfek (nebo váš asistent přidrží jednou rukou tlačnou tyč).
2. Zatlačte brzdovou páčku (10) DRUHÉHO kola do PŘEDNÍ polohy, až ucítíte výraznou aretaci [A].
3. Zopakujte tento postup u druhého kola a parkovací brzdy.

3.1.1.2. Postup uvolnění brzd:

1. Jednou rukou pevně přidržte jeden ruční ráfek (nebo váš asistent přidrží jednou rukou tlačnou tyč).
2. Zatáhněte brzdovou páčku (10) DRUHÉHO kola do ZADNÍ polohy [B].
3. Zopakujte tento postup u druhého kola a parkovací brzdy.

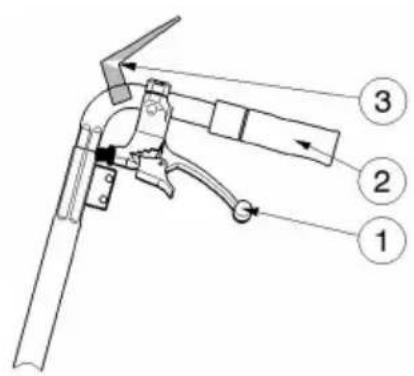

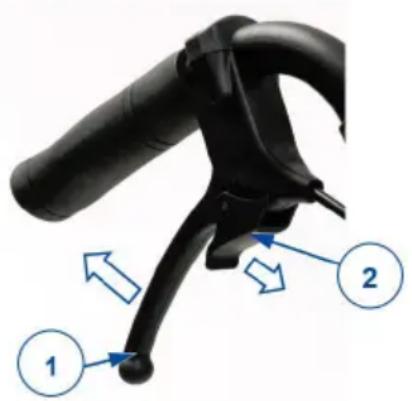

3.1.2. Brzdy obsluhy

POZOR

Riziko zranění

• Správnou funkci brzd ovlivňuje opotřebení a znečištění kol (voda, olej, bláto, ...). Před každým použitím zkontrolujte stav kol.
• Při parkování nebo stání ve svahu použijte po zastavení parkovací brzdy.
• Brzdy jsou nastavitelné a mohou se opotřebovat. Před každým použitím zkontrolujte stav brzd.
• Před uvolněním brzd se ujistěte, že se invalidní vozík nachází na horizontálním povrchu. Nikdy neuvolňujte obě brzdy současně.

3.1.2.1. Aktivace brzd:

1. Stisknutím zatáhněte za brzdové páčky (1).
2. Každou brzdovou páčku (1) lze zaaretovat stlačením pojistné páčky (2) prstem dolů.
3. Uvolněte brzdovou páčku (1).

3.1.2.2. Postup uvolnění brzd:

1. Zatáhněte brzdovou páčku nahoru (1). Pojistná páčka (2) se tímto pohybem sama uvolní.
2. Přidržte pevně rukojeti a současně s tím uvolněte brzdové páčky (1).

3.2. Přemístění na invalidní vozík a z něho

CS

POZOR

Riziko zranění či poškození

• Pokud nemůžete vykonat bezpečný přesun sami, požádejte někoho o pomoc.
• Nestoupejte na stupačky.

3.2.1. Přesun

1. Umístěte invalidní vozík co nejblíže k židli, gauči nebo posteli, ze které/na kterou má pacient nasednout.
2. Aktivujte obě parkovací brzdy k zablokování pohybu, viz odst. 3.1..
3. Přesuňte opěradlo a sedadlo do polohy pro sezení, viz odst. 3.3.1..
4. V případě potřeby odstraňte nožní desku, abyste na ní nestáli, viz odst. 3.3.6..
5. Přesuňte se na invalidní vozík nebo z něj pomocí svých paží nebo s pomocí asistenta/asistentů či zdvihacího zařízení.

3.2.2. Sezení na invalidním vozíku

1. Sedněte si na sedadlo a dolní část zad opřete o opěradlo.
2. Ověřte, že máte stehenní části nohou vodorovně a chodidla v pohodlné poloze. V případě potřeby proved'te úpravu, viz §3.3..

3.3. Úpravy komfortu

POZOR

Riziko zranění či poškození

• Abyste nezranili osoby stojící okolo nebo nepoškodili předměty, myslete vždy na rozsah pohybu stupátka.
• Dávejte pozor, aby se při seřizování nezachytily prsty, oděv nebo spony.

3.3.1. Nastavení sklonu opěradla a sedadla

POZOR

Riziko zranění či poškození

• Mějte na zřeteli, že když je invalidní vozík seřízen ze vzpřímené sedací polohy do skloněné polohy, sníží se jeho stabilita.
• Před nastavením opěradla a sklonu sedadla aktivujte parkovací brzdy.

Sklon sedadla a opěradla může být nastaven asistentem společně nebo odděleně. Při nastavení sklonu opěradla asistentem dbejte na to, aby pacient seděl v invalidním vozíku a aby nedošlo k jeho překlopení.

	3.3.1.1. Náklon sedadla1. Sklon sedadla nastavíte stisknutím páčky (1) na levé rukojeti (viz štítek) směrem k rukojeti.2. Vytáhněte/zatlačte sedadlo do potřebné polohy (0 až +21°); dojde ke stlačení tlakové pružiny dovnitř/ven.3. Povolením páčky (1) tlakovou pružinu zaaretujte.
	3.3.1.2. Náklon opěradla1. Úhel opěradla nastavíte stisknutím páčky (1) na levé rukojeti (viz štítek) směrem k rukojeti.2. Vytáhněte/zatlačte opěradlo do potřebné polohy (0 až +54°), dojde ke stlačení tlakové pružiny dovnitř/ven.3. Povolením páčky (1) tlakovou pružinu zaaretujte.

Pokud má váš invalidní vozík bubnové brzdy, páčky (1) se používají jako brzdy. Pro nastavení sklonu zádové opěrky a sedadla se zde nachází dodatečné páčky (3).

3.3.2. Výška loketní opěrky

CS

Loketní podložky (3) invalidního vozíku můžete nastavit do 6 různých výšek:

1. Otočením doleva odjistěte hvězdicové kolečko (45).
2. Vytáhněte a přidržte hvězdicové položky, abyste uvolnili vnitřní trubku loketní opěrky (9).
3. Nyní můžete posunout vnitřní trubku loketní opěrky (9) nahoru/dolů v držáku (46) na požadovanou výšku. Zkontrolujte, zda jsou zarovnány otvory na vnitřní/vnější trubce.
4. Otočením doprava znovu utáhněte hvězdicové kolečko (45).
5. Postup zopakujte pro druhou loketní opěrku. Zkontrolujte, že jsou obě loketní opěrky pevně utaženy.

3 9 45 46

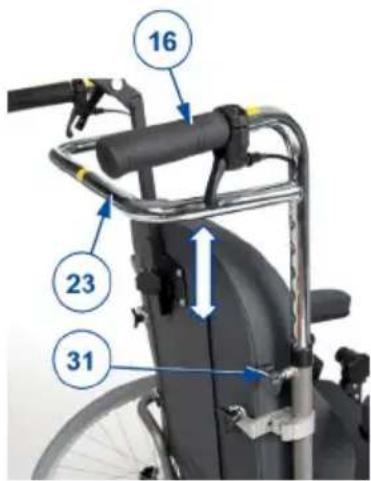

3.3.3. Výška rukojeti

POZOR

Riziko zranění

- Použijte vždy dostupné otvory na tlačném madle pro nastavení výšky. Nikdy nepřekračujte maximální výšku nastavení.

Tlačná madla (16) a tlačná tyč (23) jsou vzájemně spojeny a můžete je nastavit do 7 různých výšek:

1. Povolte obě hvězdicová kolečka (31) na podpěrách madel a vyjměte je ven.
2. Současným posunutím obou tlačných madel nahoru/dolů v podpěrách nastavte výšku. Zkontrolujte, zda jsou zarovnány otvory na vnitřní/vnější trubce.
3. Vložte obě hvězdicová kolečka (31) do podpěr a nastavovacích otvorů.
4. Otáčením doprava rukou utáhněte hvězdicová kolečka.
5. Zkontrolujte, že jsou obě tlačná madla pevně utažena.

16 23 31

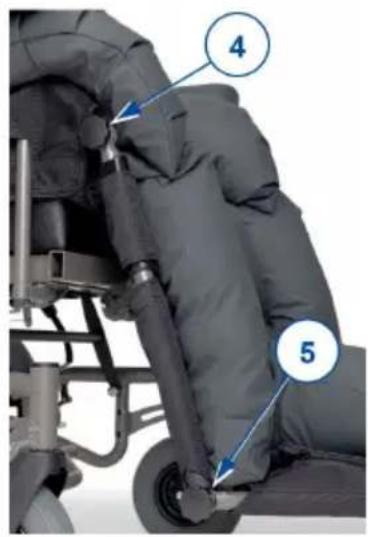

3.3.4. Náklon nožní opěrky

Nožní opěrku lze nastavit do 6 poloh.

1. Trochu povolte páčku (4) na každé straně nožní opěrky.

2. Zvedněte/snižte nožní opěrku nahoru/dolů, dokud není dosažen potřebný úhel.

3. Páčku opět utáhněte.

4 5

CS

3.3.5. Úhel nožní desky

Nožní desku lze nastavit do 3 poloh.

1. Trochu povolte páčku (5) na každé straně nožní desky.
2. Otočte nožní desku nahoru/dolů, dokud není dosažen potřebný úhel.
3. Páčku opět utáhněte.

3.3.6. Odstranitelná nožní deska

Pro usnadnění přesunu z/do invalidního vozíku je možné sejmout nožní desku.

3.3.6.1. Demontáž nožní desku:

1. Rozepněte čalounění a polštáře nožní desky z čalounění a polštářů opěrky nohou.
2. Na spodní straně obou stran nožní desky táhněte vyčnívající šrouby dolů, abyste odblokovali nožní deska od rámu.
3. Opatrně vytáhněte desku dopředu z trubek opěrky nohou.

3.3.6.2. Připevnění nožní desku:

1. Opatrně položte desku na trubky opěrky nohou.
2. Zatlačte vyčnívající šrouby nahoru, abyste zajistili nožní desku k rámu.
3. Zavřete zipy čalounění a polštářů.

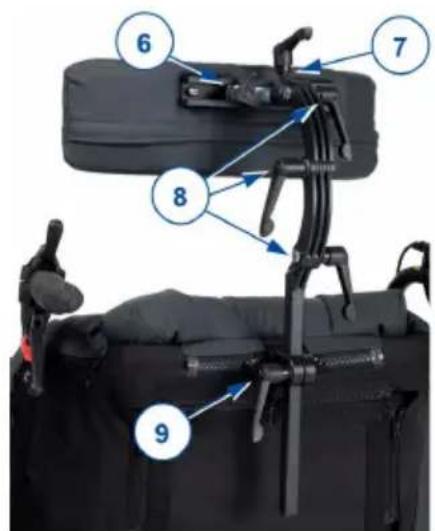

3.3.7. Opěrka hlavy

Opěrka hlavy je plně výškově a úhlově nastavitelná. Změna polohy opěrky hlavy: povolte příslušnou páčku/hvězdicový knoflík, viz níže, nastavte opěrku hlavy do potřebné polohy a řádně ji/jej utáhněte.

• [6] nastavení opěrky hlavy do stran,
• [7] otáčení opěrky hlavy (360°),
• [8] nastavení opěrky hlavy dopředu/dozadu,
• [9] nastavení výšky opěrky hlavy.

Chcete-li opěrku hlavy vyjmout, povolte páčku (9) a vytáhněte opěrku hlavy z držáku.

6 7 8 9

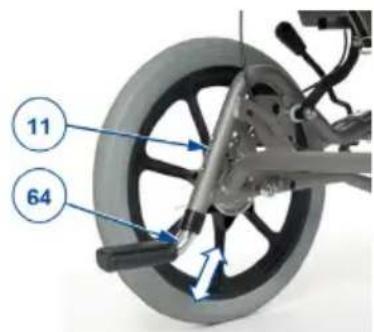

3.3.8. Výška koncového víčka

1. Stiskněte a přidržte pružinové tlačítko (11).
2. Posuňte koncové víčko (64) dovnitř/ven z trubky rámu.
3. Uvolněte pružinové tlačítko.
4. Postup zopakujte pro druhé koncové víčko. Zkontrolujte, že jsou obě koncová víčka pevně zaaretována.

11 64

POZOR

Nebezpečí skřípnutí

- Při jízdě s doprovodem nesahejte rukama na kola a nohy nechte spočívat na nožních deskách.

POZOR

Riziko zranění či poškození

• NEJEZDĚTE na svazích, přes překážky, schody nebo obrubníky větší, než je předepsáno v odst. 6..
• Nejezděte s invalidním vozíkem v silničním provozu. Chod'te vždy po chodníku.
• Dávejte pozor, zda na silnici nejsou díry nebo spáry, které by mohly způsobit skřípnutí kol.
• Vyhýbejte se kamenům a jiným předmětům, které mohou zablokovat kola.
• Abyste nezranili osoby stojící okolo nebo nepoškodili předměty, myslete vždy na rozsah pohybu stupátka.
• Před každým použitím ověřte, že:

– jsou všechny části, které se nastavují, pevně zajištěny, viz odst. 3.3..
– parkovací brzdy fungují správně;
– pneumatiky jsou v dobrém stavu, viz odst. 5.2.1..

3.4.1. Jízda s doprovodem

1. Deaktivujte parkovací brzdy nebo je nechte uvolnit doprovodem, který mezitím drží invalidní vozík, aby se nerozjel, viz odst. 3.1..
2. Doprovod uchopí rukojeti nebo tlačnou tyč a může tlačit invalidní vozík požadovaným směrem.
3. Po zastavení a držení invalidního vozíku na místě zaktivujte parkovací brzdu, viz odst. 3.1..

3.4.2. Jízda na svazích

POZOR

Riziko zranění

• Má-li doprovod příliš malou sílu na ovládání invalidního vozíku, zastavte jízdu a okamžitě zaktivujte brzdy.
• Když zastavíte na (mírném) svahu, použijte brzdy.

1. Připoutejte se k invalidním vozíku bezpečnostním pásem.
2. Požádejte o pomoc svůj doprovod nebo osobu ve vašem okolí.
3. Jezděte pomalu a pokud možno rovně. Při jízdě do svahu se mírně nakloňte dopředu (A/B). Při jízdě ze svahu se mírně nakloňte dozadu a opřete o opěradlo.
4. Na svahu nikdy nejezděte vzad.

3.4.3. Použití nájezdových ramp

POZOR

Riziko převrácení

• Používejte pouze rampy schválené společností Vermeiren a nepřekračujte max. nosnost.
• Zajistěte, aby se invalidní vozík nedotýkal země nebo rampy v důsledku jeho naklonění.

• Nájezdové rampy překonávejte pouze s pomocí jedné nebo dvou osob, které vás doprovází.

• Nastavte polohu opěradla, sedadla a podnožky tak, abyste snížili hmotnost, která bude působit na invalidní vozík, a zvýšili stabilitu při naklonění.

• Postupujte podle pokynů v odst. 3.4.2..

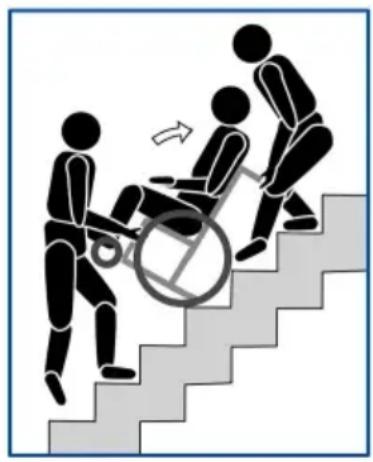

POZOR

Riziko převrácení

• Schody musejí být vždy zvládány za asistence dvou osob doprovodu.
• Nikdy nezkoušejte používat schody, které nejsou vhodné pro invalidní vozíky.

1. Jeden doprovod mírně nakloní invalidní vozík dozadu pomocí rukojetí.
2. Druhy doprovod uchopí invalidní vozík za přední stranu rámu po obou stranách invalidního vozíku.
3. Zachovejte klid, vyvarujte se náhlých pohybů a držte ruce uvnitř invalidního vozíku.
4. Obě doprovodné osoby krok za krokem zvedají a tahají invalidní vozík, zatímco zadní kola přejíždějí po schodech.

3.4.5. Řešení překážek

POZOR

Riziko převrácení

• Vždy požádejte o pomoc jednu nebo dvě osoby.
• Při přejíždění překážky dávejte pozor, aby se stupátka nedotkla země.
• Tento invalidní vozík nepoužívejte na eskalátoru.
• Je-li k dispozici bezpečnostní pás, připoutejte se.

3.4.5.1. Nízké obrubníky (nahoru nebo dolů)

Ty můžete překonat směrem dopředu (E/F) s pomocí jedné osoby:

1. Doprovod pohybuje invalidním vozíkem dopředu a přiblíží se k obrubníku. Ověřte, že se nožní desky nedotknou obrubníku.

2. Nakloňte se dozadu, abyste odlehčili přední kola.

3. Doprovod drží pevně rukojeti a zároveň se pohybuje dopředu. V případě potřeby použije koncové víčko pro trvalé zvednutí předních kol, dokud nepřejedou obrubník.

4. Doprovod uvolní tlak na rukojeti i koncové víčko a položí opatrně přední kola na zem.

5. Dále drží pevně rukojeti a zároveň přetlačí invalidní vozík zadními koly nahoru/dolů přes obrubník.

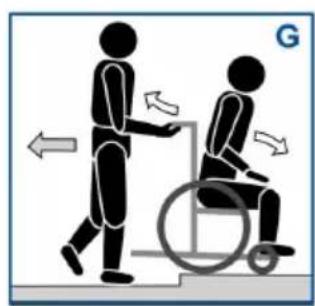

3.4.5.2. Středně vysoké obrubníky (nahoru nebo dolů)

Tyto obrubníky můžete překonat směrem dozadu s pomocí jedné osoby:

1. Doprovod otočí invalidní vozík, aby se k obrubníku přiblížila zadní kola (G / H).

2. Jízda dolů: Náklonem dopředu (G) přesuňte těžiště do přední části vozíku. Jízda nahoru: Náklonem dozadu (H) přesuňte těžiště do zadní části vozíku.

3. Doprovod jemným tahem jede invalidním vozíkem z obrubníku nebo na něj.

3.4.5.3. Vyšší obrubníky

CS

Vyšší obrubníky, které stále nepřekračují maximální velikost, viz odst.6., se musí překonávat s pomocí dvou osob.

Jízda dolů:

1. Sundejte nožní opěrky.
2. Doprovod pohybuje invalidním vozíkem dopředu a přiblíží se k obrubníku.
3. Nakloňte se dozadu, abyste odlehčili přední kola.
4. Doprovod musí pevně uchopit madla a za koncové víčko zvednout přední kola, dokud obě kola nebudou celá za hranou obrubníku.
5. Druhá osoba z doprovodu uchopí zepředu rám a bude vozík tlačit dozadu a současně spouštět zadní kola z obrubníku dolů.
6. Doprovod uvolní tlak na rukojeti i koncové víčko a položí opatrně přední kola na zem.

Jízda nahoru:

1. Sundejte nožní opěrky.
2. První osoba z doprovodu otočí invalidní vozík, aby se k obrubníku přiblížila zadní kola.
3. Náklonem dozadu přesuňte těžiště do zadní části vozíku.
4. Druhá osoba z doprovodu uchopí zepředu rám a bude vozík posunovat dopředu a současně s tím táhnout/tlačit zadní kola na obrubník. První osoba z doprovodu zdvihne a pevně přidrží madla, aby se vozík nemohl překlopit.

4. Instalace a nastavení

POZOR

Riziko zranění či poškození

• Invalidní vozík musí být (de)montován a seřízen odborným prodejcem podle pokynů v této kapitole.
• Používejte pouze díly a nástroje popsané v tomto návodu.
• Při (de)montáži a provozu invalidního vozíku musíte zajistit, aby se mezi díly neskříply žádné předměty ani části těla.
• Před jízdou ověřte, že jsou všechny šrouby řádně utaženy.

Přečtěte si návod k obsluze tohoto invalidního vozíku. Uvědomte si technické údaje a limity zamýšleného použití. Pro další informace se obraťte na společnost Vinterno.

4.1. Nástroje

Pro (de)montáž a seřízení invalidního vozíku jsou potřeba následující nástroje:

- Inbusový klíč č. 4

4.2. Rozsah dodávky

Součástí dodávky jsou následující položky.

• rám se sedadlem, opěradio, kolečka, loketní opěrky, nožní opěrka a granulový sedací systém L70,
• Opěrka hlavy
  • Návod k obsluze

Před použitím zkontrolujte, že nic nechybí a že nejsou žádné výrobky poškozeny.

Poznámka: základní konfigurace se může v různých evropských zemích lišit. Obrat'te se na odborného prodejce.

CS

4.3. Montáž

Invalidní vozík je dodáván plně sestaven s výjimkou opěrky hlavy, bočních opěrných polštářů opěradla a sedadla a volitelných podložek pod ruce.

• Opěrku hlavy lze namontovat a nastavit podle pokynů v odst. 3.3.7. .
- Polštáře se snadno připevňují pomocí zipů. Štítek na každém polštáři označuje konkrétní místo a směr umístění polštáře (viz příklady níže).

INSIDE TOP

4.4. Seřízení

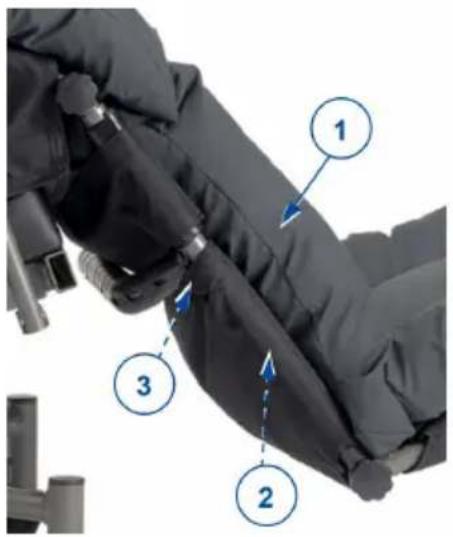

4.4.1. Délka opěrky na nohu

Délku nožní opěrky lze nastavit do 4 poloh.

1. Sejměte granulové čalounění L70 (1) z rámu nožní opěrky.
2. Odeberte dolní pěnovou ochranu (2) z trubek nožní opěrky.
3. Povolte a odeberte spoj šroub-matice (3) na každé straně nožní opěrky.
4. Posouvejte vnitřními trubkami s nožní opěrkou nahoru/dolů ve vnějších trubkách rámu, dokud nedocílíte potřebné délky.
5. Vložte zpět šrouby (3) a rukou je řádně utáhněte.
6. Vrat'te zpět pěnovou ochranu (2).
7. Nasad'te zpět granulové čalounění (1) na rám nožní opěrky.

1 2 3

5. Údržba

i Pravidelná péče zajistí, že bude invalidní vozík udržován v dokonale funkčním stavu. Návod k údržbě naleznete na webových stránkách společnosti Vermeiren: www.vermeiren.com.

5.1. Body údržby

POZOR

Riziko zranění a poškození

- Opravy a výměny smějí provádět pouze vyškolené osoby. Přitom je třeba používat pouze originální náhradní díly společnosti Vermeiren.

Poslední stránka tohoto návodu obsahuje registrační formulář pro odborného prodejce, který zapíše každý servis.

Servisní intervaly závisejí na intenzitě a frekvenci používání. Požádejte svého prodejce o společnou dohodu na rozvrhu kontrol/údržby/oprav.

5.1.1. Před každým použitím

CS

Zkontrolujte následující:

• Všechny části: Přítomné a nepoškozené či neopotřebované.
  • Všechny části: Čisté, viz odst. 5.2.2..
• Kola, sedadlo, opěrky na nohy, loketní opěrky, podnožky, nožní desky a (případná) opěrka hlavy: Dobře zajištěné.
  • Všechny zipy: zavřené.
  • Stav kol/pneumatik, viz § 5.2.1..
• Stav brzd, viz odst. 5.2.1..
• Stav součástí rámu: Žádná deformace, nestabilita, zeslabení nebo uvolněné spoje.
• Sedadlo, opěradlo, opěrky rukou, opěrky lýtek a opěrka hlavy (je-li použita): Bez nadměrného opotřebení (např. promáčknutá místa, poškození nebo roztržení).

Pro případné opravy či výměny částí se obrat'te na svého odborného prodejce.

5.1.2. Ročně nebo častěji

Tento invalidní vozík nechte u odborného prodejce ke kontrole a provedení servisu alespoň jednou ročně nebo častěji. Minimální četnost údržby závisí na používání, a proto by měla být společně dohodnuta s vaším odborným prodejcem.

5.1.3. Při skladování

Dbejte na to, aby byl invalidní vozík uložen v suchém prostředí, aby na něm nemohly růst plísně a nepoškodilo se čalounění, viz též kapitola 6..

5.2. Pokyny pro údržbu

5.2.1. Kola a pneumatiky

Správná funkce brzd závisí na stavu pneumatik a může se měnit kvůli opotřebení a znečištění (voda, olej, bláto atd.).

Udržujte kola bez drátů, vlasů, písku a vláken.

Zkontrolujte vzorek na pneumatikách. Je-li hloubka dezénu menší než 1 mm, musí být pneumatiky vyměněny. Obrat'te se v této věci na svého odborného prodejce.

5.2.2. Čištění

POZOR

Riziko poškození vlhkostí

- K čištění invalidního vozíku nikdy nepoužívejte hadici ani vysokotlaký čistič.

Otřete všechny pevné části vlhkým (nikoli mokrým) hadříkem. V případě potřeby použijte jemné mýdlo vhodné na laky a syntetické barvy.

Granulové čalounění sedadla lze čistit vlhkou (ne mokrou) textilií a v případě potřeby jemným domácím mýdlem. Plyšové potahy lze prát v pračce při teplotě 60 °C. Nepoužívejte abrazivní čisticí prostředky.

5.2.3. Dezinfekce

POZOR

Riziko poškození

- Dezinfekci mohou provádět pouze kvalifikované osoby. Porad'te se se svým prodejcem.

5.3. Řešení problémů

CS

I když tento invalidní vozík používáte správně, může se vyskytnout technický problém. V takovém případě se obrat'te na svého místního odborného prodejce.

VAROVÁNÍ

Riziko zranění a poškození

- NIKDY se nepokoušejte opravit invalidní vozík sami.

Následující příznaky mohou znamenat vážný problém. Proto se obrat'te na svého odborného prodejce vždy, když zaznamenáte některou z následujících odchylek:

• divný zvuk;
- nerovnoměrné opotřebení dezénu na jedné z pneumatik;
- trhavé pohyby;
- invalidní vozík se naklání na jednu stranu;
- poškozené či rozbité sestavy kol.

5.4. Očekávaná životnost

Invalidní vozík je navržen tak, aby mají průměrnou životnost 5 let. V závislosti na četnosti použití, jízdních podmínkách a údržbě se životnost tohoto invalidního vozíku prodlouží nebo zkrátí.

5.5. Znovupoužití výrobku

Před každým dalším použitím nechte invalidní vozík dezinfikovat, zkontrolovat a provést servis podle pokynů v odst. 5.1. a odst. 5.2..

5.6. Konec používání

Po skončení životnosti musí být invalidní vozík zlikvidován podle místní legislativy pro životní prostředí. Nejlepším způsobem likvidace je rozebrání invalidního vozíku pro usnadnění přepravy recyklovatelných součástí.

5.7. Záruka

Záruka na tento výrobek se řídí všeobecnými podmínkami platnými v dané zemi.

6. Technické údaje

Technické údaje uvedené níže platí pouze pro tento invalidní vozík při standardních nastaveních a optimálních podmínkách okolí. Během používání berte tyto údaje v úvahu. Pokud byl tento křesla upraven, poškozen nebo došlo k jeho velkému opotřebení, nebudou tyto hodnoty platné.

Značka Vermeiren
Skupina produktů Invalidní vozík
Typ Inovys II s granulovým sedacím systémem L70
Popis Rozměry
Hmotnost uživatele 135 kg
Celková délka 1280 mm
Celková šířka 680 mm	730 mm
Celková výška (bez opěrky hlavy)	990 - 1060 mm
Celková hmotnost 38 kg
Hmotnost nejtěžší části 33 kg
Hmotnost snímatelných částí Loketní opěrkyOpěrka hlavy	3,2 kg1,85 kg
Sklon svahu 10°
Právo na technické změny vyhrazeno. Tolerované odchylky +- 15 mm / 1,5 kg / 1,5°
Úhel roviny sedadla 0° - 30°
Účinná hloubka sedadla 460 - 520 mm
Účinná šířka sedadla 450 mm	500 mm
Výška povrchu sedadla na předním okraji	510 - 580 mm
Úhel opěradla 0° - 45°
Výška opěradla 550 - 600 mm	700 - 750 mm
Vzdálenost mezi nožní deskou a sedadlem	360 - 385 - 410 - 435 mm
Úhel nohou k ploše sedadla 17° - 85°
Úhel nožní desky 73° - 107°
Vzdálenost mezi područkami a sedadlem	220 - 320 mm
Přední poloha konstrukce područky	460 - 490 mm
Horizontální poloha osy kol (odchylka)	-8 mm - 41 mm
Minimální průměr zatáčení 1500 mm
Průměr zadních kol	16" (T30) s bubnovými brzdami
Průměr předních kol	200 mm
Provozní teplota	+5°C - +41°C
Vlhkost při skladování a používání	30% - 70%
Právo na technické změny vyhrazeno. Tolerované odchylky +- 15 mm / 1,5 kg / 1,5°

CS
