GEBRUIKSAANWIJZING Inovys II + L70 Vermeiren

2.1. Beoogd gebruik en indicaties 74
2.2. Veiligheidsinstructies en relevante risico's 75
2.3. Symbolen op de rolstoel 76
2.4. Eerste gebruik en opslag 77
2.5. Transport 77

3. Uw rolstoel gebruiken 81

3.1. De remmen bedienen 81
3.2. Transfer in/uit de rolstoel 83
3.3. Comfortaanpassingen 84
3.4. Rijden met de rolstoel 89

4. Montage en afstelling 94

4.1. Gereedschappen 94
4.2. Leveringsomvang 95
4.3. Montage 95
4.4. Afstellen 96

5. Onderhoud 97

5.1. Tijdstippen voor onderhoud 97
5.2. Onderhoudsinstructies 98
5.3. Probleemoplossing 99
5.4. Verwachte levensduur 100
5.5. Hergebruik 100
5.6. Beëindiging van gebruik 100
5.7. Garantie 100

6. Technische specificaties 101

Voorwoord

NL

Proficiat! U bent eigenaar van een Vermeiren-rolstoel!

Deze rolstoel werd vervaardigd door gekwalificeerd en toegewijd personeel. Hij werd ontworpen en geproduceerd volgens hoge kwaliteitsnormen, bewaakt door Vermeiren.

Bedankt voor uw vertrouwen in de producten van Vermeiren.

Om u te ondersteunen bij het gebruik van deze rolstoel en zijn

bedieningsmogelijkheden, bieden we u deze handleiding aan. Lees deze informatie zorgvuldig door: het zal u helpen om vertrouwd te raken met de besturing, mogelijkheden en beperkingen van uw rolstoel.

Indien u na het lezen van deze handleiding nog vragen heeft, aarzel dan niet om contact op te nemen met uw vakhandelaar. Hij/Zij zal u met plezier verder helpen.

Belangrijke opmerking

Om uw veiligheid te garanderen, en om de levensduur van uw product te verlengen, raden we u aan om er goed zorg voor te dragen en om regelmatig nazicht en onderhoud te laten uitvoeren.

Deze handleiding houdt rekening met de recentste productontwikkelingen. De Firma Vermeiren behoudt zich het recht voor om wijzigingen aan dit type product door te voeren zonder verplicht te zijn om voordien geleverde producten aan te passen of te vervangen.

Afbeeldingen van het product worden gebruikt om de instructies in deze handleiding te verduidelijken. Details van het afgebeelde product kunnen afwijken van uw aangekochte product.

Beschikbare informatie

Op onze website http://www.vermeiren.com/ kan u steeds de meest recente versie terugvinden van de informatie in deze handleiding. Contacteer deze website regelmatig voor mogelijke updates.

Personen met een visuele beperking kunnen de elektronische versie van de handleiding downloaden en met behulp van een tekst-naar-spraak softwareapplicatie laten voorlezen.

	Gebruiksaanwijzing korrelzitsysteem L70Voor gebruiker en vakhandelaar
	Gebruiksaanwijzing Inovys IIVoor gebruiker en vakhandelaar
	InstallatiehandleidingVoor de vakhandelaar
	Servicehandleiding voor rolstoelenVoor de vakhandelaar
	EC-conformiteitsverklaring

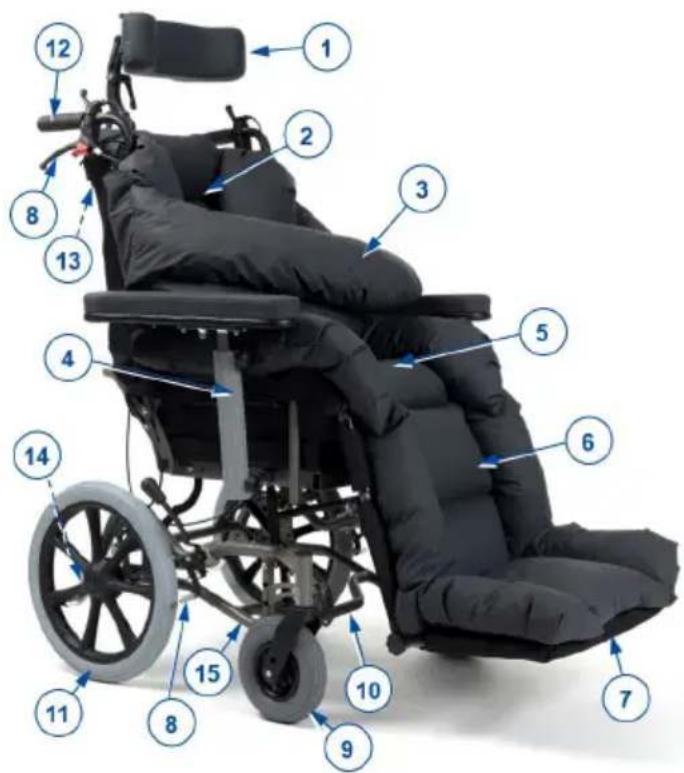

1. Uw product

NL

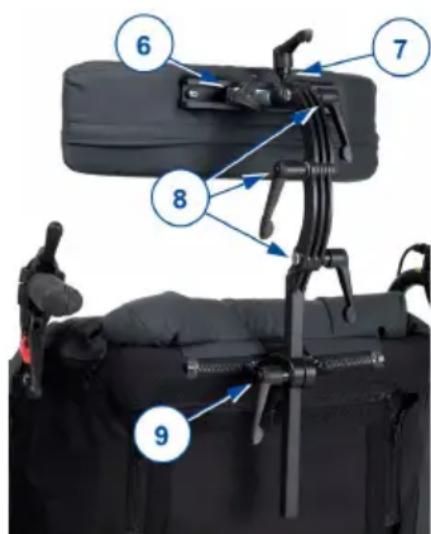

1. Hoofdsteun
2. Rug
3. Armsteunen
4. Zit
5. Beensteun
6. Voetplaten
7. Remmen
8. Voorwiel
9. Frame
10. Achterwielen
11. Handgrepen
12. Duwstang
13. Tiphulp

14. Identificatieplaat

15. Armkussens (optioneel)

1.1. Opties

Neem contact op met uw vakhandelaar voor opties. Hij adviseert u graag.

2. Voor gebruik

2.1. Beoogd gebruik en indicaties

• Dit product is een medisch hulpmiddel.
• Het korrelzitsysteem L70 werd ontworpen voor gebruik in combinatie met de Inovys II rolstoel met T30 wielsysteem en framewijzigingen voor het korrelzitsysteem.
• Indicaties en contra-indicaties: De Inovys II rolstoel met L70 korrelzitsysteem is bedoeld voor passieve rolstoelgebruikers zoals oudere personen of mensen die moeilijk of niet kunnen lopen, onder andere door verlamming, verlies van ledematen, defect of aandoeningen van ledematen, contracturen of gewrichtsaandoeningen, hart- en bloedsomloopinsufficiëntie, evenwichtsstoornissen , cachexie (afname van het spierweefsel), ... De gebruiker laat de rolstoel duwen door een begeleider.

- Deze rolstoel is uitsluitend ontworpen voor het vervoer/transfer van één (1) persoon met een maximumgewicht van 135 kg. Het is niet bedoeld om goederen of objecten te vervoeren, noch voor enig ander gebruik dan hiervoor beschreven.

• Deze rolstoel is geschikt voor gebruik binnen en buiten.
• Gebruik enkel accessoires en reserveonderdelen die werden goedgekeurd door Vermeiren.
• Lees eerst alle technische details en limieten van uw rolstoel in hoofdstuk 6..
• De garantie op dit product is gebaseerd op normaal gebruik en onderhoud zoals beschreven in deze handleiding. De garantie vervalt bij schade die werd veroorzaakt door verkeerd gebruik of gebrek aan onderhoud.

2.2. Veiligheidsinstructies en relevante risico's

NL

VOORZICHTIG

Gevaar voor letsel en/of beschadiging

- Lees de instructies in deze handleiding en volg ze nauwkeurig op. Zo niet, kan dit leiden tot lichamelijk letsel of beschadiging aan uw rolstoel.

Houd rekening met de volgende algemene waarschuwingen tijdens het gebruik:

• Als begeleider dient u de rolstoel niet te bedienen indien u onder invloed bent van alcohol, medicijnen of andere substanties die uw rijvermogen verminderen.
• Houd er rekening mee dat sommige onderdelen van uw rolstoel zeer warm of koud kunnen worden door omgevingstemperatuur, de zon of verwarmingstoestellen. Wees daarom voorzichtig bij het aanraken. Draag beschermende kleding bij koud weer.
• Wijzig uw product op geen enkele manier.
• Volg de instructies voor reiniging en controles. De fabrikant is niet verantwoordelijk voor schade veroorzaakt door foutief onderhoud.

Houd er rekening mee dat uw rolstoel, afhankelijk van de gebruikte instelling, bij sommige diefstalsystemen interferentie kan geven. Hierdoor kan het winkelalarm in werking gesteld worden.

Ieder ernstig incident [MDR (EU) 2017/745 §2 (65)] dat zich heeft voorgedaan met betrekking tot het product dient gerapporteerd te worden aan de producent en de bevoegde autoriteit van de lidstaat waarin de gebruiker en/of patiënt gevestigd is.

2.3. Symbolen op de rolstoel

	Maximum gewicht van de gebruiker in kg
	Type aanduiding
	Catalogusnummer
	Serienummer
	Medisch hulpmiddel
	Producent
	Fabricagedatum
	EC-conformiteitsverklaring
	Let op: belangrijke informatie
	Het is aangeraden om de handleiding te lezen
	Risico voor knellen
	Maximale veilige helling in ° (graden)
	Gecrashtest product ; kan gebruikt worden als zitplaats in een voertuig
	Kan gebruikt worden als zitplaats in een voertuig; duidt de bevestigingspunten aan

2.4. Eerste gebruik en opslag

NL

VOORZICHTIG

Gevaar voor beschadiging

- Zorg ervoor dat uw rolstoel droog wordt bewaard om schimmel of schade aan de bekleding te voorkomen, zie hoofdstuk 6..

Indien de verpakking van uw product bij levering beschadigd, (onbedoeld) geopend, of aangetast is door omgevingsfactoren (vocht, hitte, ...), controleer dan de productintegriteit. Contracteer bij twijfel uw vakhandelaar.

2.5. Transport

2.5.1. Uit de weg zetten

Gebruik de wielen om de rolstoel te verplaatsen en naar zijn bestemming te rollen.

Indien dit niet mogelijk is, en demontage niet gewenst is, vraag dan hulp om de rolstoel op te tillen. Houd het frame stevig vast met beide handen en til de rolstoel van de vloer. Houd de rolstoel hierbij niet vast aan de voetsteunen, armsteunen of wielen.

2.5.2. Transport per voertuig, als bagage

AVAARSCHUWING

Gevaar voor letsel

• Gebruik voor het vastmaken van de rolstoel en de passagiers NOOIT dezelfde gordel.

• Zorg ervoor dat de rolstoel voldoende vastgemaakt is, om verwonding van de inzittenden tijdens aanrijding of plots remmen te voorkomen.

• Plaats de stoel in rechtop zittende positie.

• Bewaar de rolstoel en zijn onderdelen in het bagagecompartiment. Als de bagage- en passagierscompartimenten NIET van elkaar gescheiden zijn, bevestig dan het frame van de rolstoel stevig aan het voertuig.

U kunt een ramp gebruiken om de rolstoel in het voertuig te duwen, zie §3.4.3.. Activeer de parkeerremmen na het laden, zie §3.1..

2.5.3. Transport per voertuig, als zit voor de gebruiker

AVAARSCHUWING

Gevaar voor letsel

• De rolstoel heeft de crashtest van ISO 7176-19: 2022 doorstaan en is zo ontworpen en getest om enkel gebruikt te worden als voorwaartse zit in een voertuig.
• Gebruik de bekkengordel van de rolstoel niet als riem voor inzittenden, deze is hiervoor niet geschikt.
• Gebruik de bekkengordel van de rolstoel en de beschikbare driepuntsgordel in het voertuig om borst- en hoofdimpact met het voertuig te vermijden.
• Gebruik geen lichaamsondersteuningen om de gebruiker vast te maken in het voertuig, tenzij deze werden gelabeld als overeenkomstig met de vereisten in ISO 7176-19:2022.
• Na betrokkenheid in enige vorm van botsing, laat dan vóór verder gebruik uw rolstoel inspecteren door uw vakhandelaar of de vertegenwoordiger van de fabrikant.

De rolstoel is getest met een vierpunts rolstoelvastzetsysteem en een driepunts veiligheidssysteem voor inzittenden.

Probeer zoveel mogelijk gebruik te maken van de zetel van het voertuig en de rolstoel te bewaren in de laadruimte.

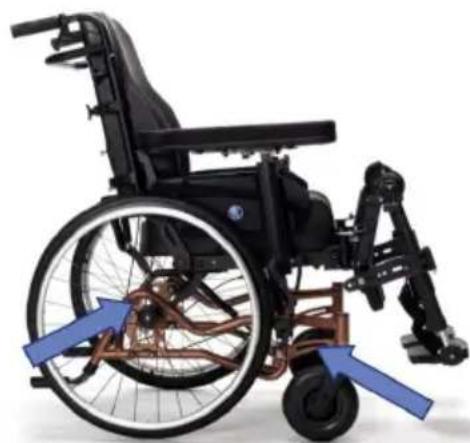

2.5.3.1. Procedure om de rolstoel vast te maken aan het voertuig:

1. Controleer of het voertuig is uitgerust met een geschikt rolstoel vastzetsysteem en een veiligheidssysteem voor inzittenden volgens ISO 10542.

2. Controleer dat de onderdelen van het rolstoel vastzetsysteem en het veiligheidssysteem voor inzittenden niet versleten, vervuild, beschadigd of gebroken zijn.

3. Indien uitgerust met een verstelbare zit en/of een kantelbare rug, controleer of de rolstoelgebruiker zo recht mogelijk zit. Als de toestand van de gebruiker dit niet toe laat, moet een risicoanalyse worden uitgevoerd om de veiligheid van de gebruiker tijdens transport te evalueren.

4. Verwijder alle gemonteerde accessoires zoals dienbladen en beademingsapparatuur en zet ze op een veilige plaats.
5. Positioneer de rolstoel naar voren in de rijrichting, centraal tussen de vastzet rails die zijn vastgemaakt in de vloer van het voertuig.
6. Maak de voorste veiligheidsgordels vast volgens de instructies van het op de aangegeven plaats riem-systeem van de fabrikant (Figuur 1). Deze plaats is gemarkeerd op de rolstoel door een symbool (Figuur 2).
7. Rol de rolstoel naar achteren tot de voorste gordels strak zijn.
8. Activeer de remmen van de rolstoel.
9. Maak de achterste veiligheidsgordels vast volgens de instructies van het op de aangegeven plaats riem-systeem van de fabrikant (Figuur 1). Deze plaats is gemarkeerd op de rolstoel door een symbool (Figuur 2).

Figuur 1

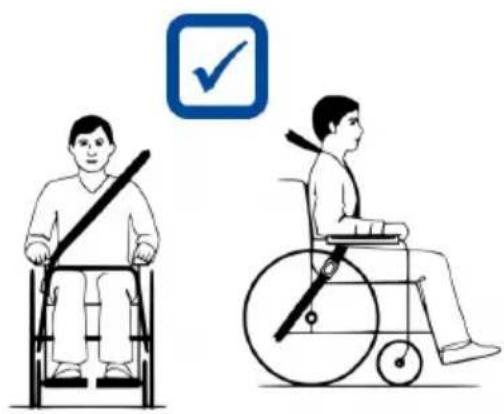

2.5.3.2. Procedure om de rolstoelgebruiker vast te maken:

1. Verwijder beide armsteunen.
2. Indien aanwezig, bevestig de rolstoel bekkengordel.
3. Bevestig het veiligheidssysteem voor inzittenden volgens de instructies van het riem-systeem van de fabrikant.

Draag de bekkengordel laag over de voorkant van de bekken, zodat de hoek van de bekkengordel binnen de gewenste zone van 30° tot 75° met de horizontale is, zoals aangegeven op de figuur. Een steilere (grotere) hoek binnen de gewenste zone is wenselijk.

30° 75°

1. Trek de riem strak aan volgens de instructies van het riem-systeem van de fabrikant en in overeenstemming met het comfort van de gebruiker.
2. Zorg ervoor dat de veiligheidsriem verbonden wordt in een rechte lijn aan het ankerpunt van het voertuig en dat er geen bochten in de riem zichtbaar zijn, bijvoorbeeld op de as van het achterwiel.
3. Installeer de armsteunen indien gewenst. Zorg ervoor dat de gordels niet gedraaid zijn of weggehouden worden van het lichaam door rolstoel onderdelen zoals armsteunen of wielen.
4. Plaats de gordelgesp zo dat de ontgrendelingsknop niet geraakt kan worden door onderdelen van de rolstoel bij een botsing.
5. Zorgt ervoor dat de schoudergordel goed over de schouder passen, zie figuur 4.

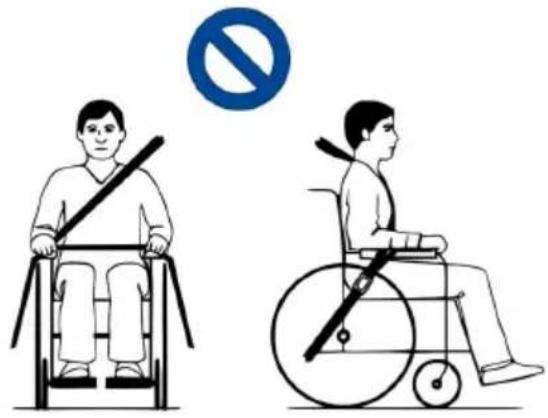

Gordels mogen niet weggehouden worden van het lichaam door rolstoel onderdelen zoals armsteunen of wielen.

De gordels zijn volledig in contact met schouder, borst en bekken. Bekkengordel laag op het bekken, vlakbij de kruising van dij en bekken

3. Uw rolstoel gebruiken

NL

AWAARSCHUWING

Gevaar voor letsel

• Lees eerst de voorgaande hoofdstukken en informeer uzelf over het beoogde gebruik. Gebruik uw rolstoel NIET voordat u alle instructies gelezen en begrepen heeft.
• Als u nog vragen heeft of als u ergens aan twijfelt, aarzel dan niet om contact op te nemen met uw lokale vakhandelaar, zorgverlener, of technisch adviseur om u te helpen.

3.1. De remmen bedienen

3.1.1. Parkeerremmen

VOORZICHTIG

Gevaar voor letsel

• De remmen dienen niet om af te remmen tijdens het rijden. Gebruik de rem enkel om te vermijden dat de rolstoel in stilstaande positie wegrolt.
• De werking van de handremmen worden beïnvloed door slijtage en vervuiling van de banden (water, olie, slijk, ...). Controleer voor elk gebruik de staat van de banden.
• De remmen zijn instelbaar en kunnen verouderen. Controleer voor elk gebruik de goede werking van de remmen.
• Zorg ervoor dat alvorens de remmen los te zetten, de rolstoel vlak staat. Los nooit beide remmen tegelijk.

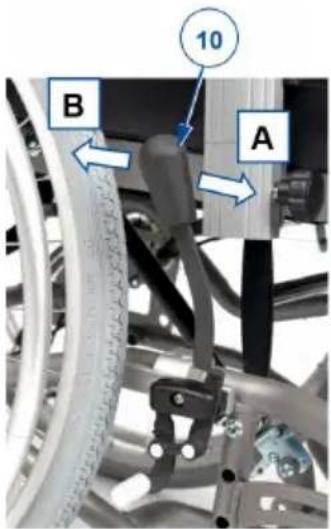

10 B A

3.1.1.1. Om de remmen in te schakelen:

1. Houd met één hand de grijphoepel stevig vast (of uw begeleider houdt de handgreep vast met één hand).
2. Duw de remhendel (10) van het ANDERE wiel naar VOOR [A] totdat u een duidelijke vergrendeling voelt.
3. Herhaal dit voor het tweede wiel met parkeerrem.

3.1.1.2. Om de remmen los te zetten:

1. Houd met één hand de grijphoepel stevig vast (of uw begeleider houdt de handgreep vast met één hand).
2. Trek de remhendel (10) van het ANDERE wiel naar ACHTER [B].
3. Herhaal dit voor het tweede wiel met parkeerrem.

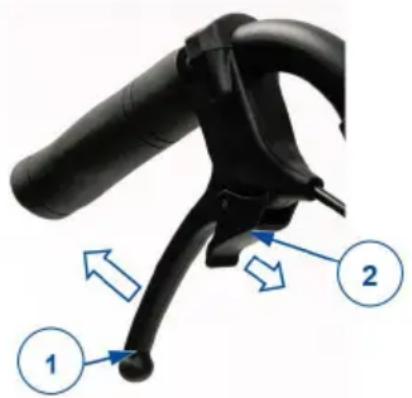

3.1.2. Remmen voor de begeleider

VOORZICHTIG

Gevaar voor letsel

• De werking van de handremmen worden beïnvloed door slijtage en vervuiling van de banden (water, olie, slijk, ...). Controleer voor elk gebruik de staat van de banden.
• Om te parkeren of stoppen op een helling, gebruik dan de remmen wanneer u tot stilstand gekomen bent.
• De remmen zijn instelbaar en kunnen verouderen. Controleer voor elk gebruik de goede werking van de remmen.

- Zorg ervoor dat alvorens de remmen los te zetten, de rolstoel vlak staat. Los nooit beide remmen tegelijk.

NL

1. Trek aan de remhendels (1) in een knijpende beweging.
2. ledere remhendel (1) kan vergrendeld worden door de vergrendelingshendel (2) naar beneden te duwen met uw vinger.
3. Laat de remhendel (1) los.

3.1.2.2. Om de remmen los te zetten:

1. Trek aan de remhendel (1). De vergrendelingshendel (2) wordt door deze beweging gelost.

2. Houd de hangrepen stevig vast terwijl u de remhendels (1) los zet.

3.2. Transfer in/uit de rolstoel

VOORZICHTIG

Kans op letsel of schade

- Indien u de transfer niet veilig op eigen kracht kan uitvoeren, vraag dan hulp.

- Niet op de voetplaten gaan staan.

3.2.1. Transfer

1. Plaats de rolstoel zo dicht mogelijk bij de stoel, zetel of bed van/naar waar u zich wilt verplaatsen.

2. Activeer beide parkeerremmen, zie §3.1..

3. Breng de rug en zit naar zitpositie, zie §3.3.1..

4. Verwijder indien nodig de voetplaat om te voorkomen dat u erop gaat staan, zie §3.3.6..
5. Beweeg naar/uit uw rolstoel door kracht te zetten op uw armen, of met behulp van een begeleider of liftmaterieel.

3.2.2. Zitten in de rolstoel

1. Ga zitten op de zit met uw onderrug tegen de rugsteun.
2. Zorg ervoor dat uw bovenbenen horizontaal zijn, met uw voeten in een comfortabele positie. Maak aanpassingen indien nodig, zie §3.3..

3.3. Comfortaanpassingen

VOORZICHTIG

Kans op letsel of schade

- Houd steeds rekening met de draaicirkel van de voetplaat om te voorkomen dat voorbijgangers verwond raken, of dat objecten beschadigd raken.

- Zorg ervoor dat uw vingers, kledij, gespen niet geklemd raken bij het verstellen.

3.3.1. Rug- en zitinclinatie

VOORZICHTIG

Kans op letsel of schade

• Houd er rekening mee dat de stabiliteit van uw rolstoel vermindert wanneer u de positie aanpast van rechtop zittend naar gekanteld.
• Zorg ervoor dat de remmen van de rolstoel aangetrokken zijn voordat u de rug- en zitinclinatie verstelt.

Een begeleider kan de hoek van de zit en de rug gelijktijdig of onafhankelijk van elkaar verstellen. Zorg ervoor dat de patiënt in de rolstoel zit wanneer de begeleider de ruginclinatie verstelt en dat de rolstoel niet achterover kantelt.

1. Knijp de hendel (1) aan de linkse kant (zie label) tegen de handgreep om de zitinclinatie te verstellen.
2. Trek/duw de zit in de gewenste positie (0° tot +21°), de gasdrukveer wordt in/uit gedrukt.
3. Laat de hendel (1) los om de gasdrukveer te blokkeren.

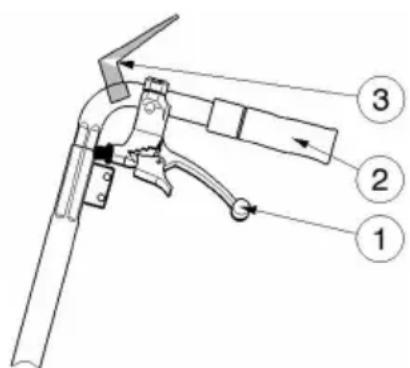

3.3.1.2. Ruginclinatie

1. Knijp de hendel (1) aan de rechterkant (zie label) tegen de handgreep om de ruginclinatie te verstellen.
2. Trek/duw de rug in de gewenste positie (0° tot +54°), de gasdrukveer wordt in/uit gedrukt.
3. Laat de hendel (1) los om de gasdrukveer te blokkeren.

Als de rolstoel trommelremmen heeft, dan worden de hendels (1) als remmen gebruikt; extra hendels (3) worden gemonteerd om de rughoek en zitinclinatie te verstellen.

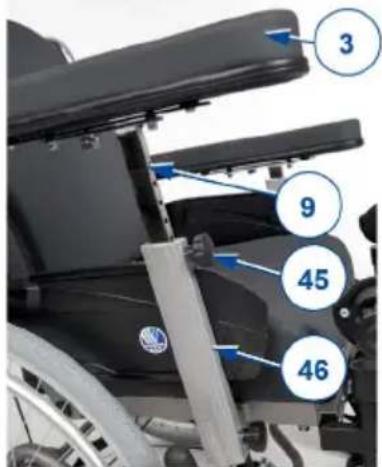

3.3.2. Afstand armsteun tot zit

De armleggers (3) kunnen versteld worden in 6 hoogteposities:

1. Draai de sterknop (45) tegen de klok in om los te maken.
2. Trek de sterknop uit om de binnenbuis van de armsteun (9) te lossen.
3. Schuif de binnenbuis van de armsteun (9) omhoog/omlaag in de bevestiging (46) tot de gewenste hoogte bereikt is. Zorg ervoor dat de gaten in de binnen-/buitenbuizen overlappen.
4. Draai de sterknop (45) weer aan met de klok mee.
5. Herhaal dit voor de andere armsteun. Zorg ervoor dat beide armsteunen stevig werden vastgezet.

3 9 45 46

3.3.3. Handvathoogte

VOORZICHTIG

Gevaar voor letsel

- Gebruik altijd de voorziene bevestigingsgaten in de duwstang. Overschrijd nooit de maximum toegestane hoogte.

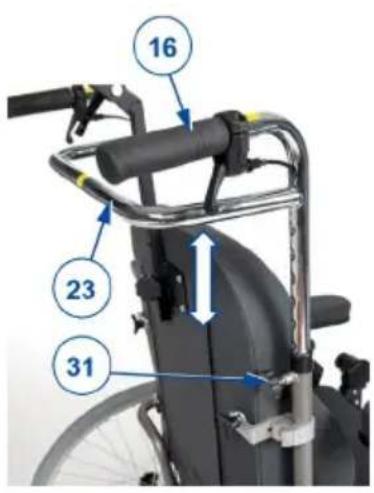

De handgrepen (16) en duwstang (23) zijn met elkaar verbonden en kunnen aangepast worden in 7 hoogteposities:

1. Draai beide sterknoppen (31) van de handvatbevestiging los en verwijder ze.
2. Pas de hoogte van beide handgrepen gelijktijdig aan door ze omhoog/omlaag te schuiven in de bevestiging. Zorg ervoor dat de gaten in de binnen-/buitenbuizen overlappen.
3. Plaats de twee sterknoppen (31) in de bevestigingsgaten.
4. Draai de sterknoppen stevig aan met de klok mee.
5. Zorg ervoor dat de handgrepen stevig werden vastgezet.

16 23 31

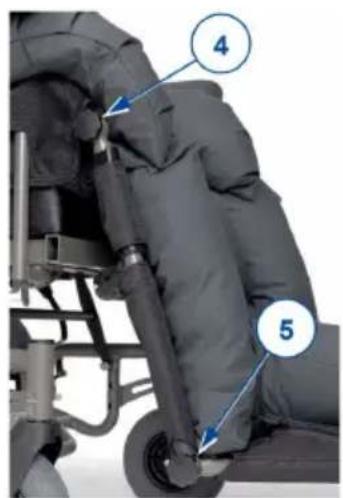

3.3.4. Hoek van de beensteun

De beensteun is verstelbaar in 6 standen.

1. Draai de hendel (4) aan beide kanten van de beensteun een beetje los.
2. Beweeg de beensteun omhoog/omlaag tot de gewenste hoek.
3. Zet de hendel weer stevig vast.

3.3.5. Hoek van de voetplaat

De voetplaat is verstelbaar in 3 standen.

1. Draai de hendel (5) aan beide kanten van de voetplaat een beetje los.
2. Draai de voetplaat omhoog/omlaag tot de gewenste hoek.
3. Zet de hendel weer stevig vast.

3.3.6. Verwijderbare voetplaat

Het is mogelijk om de voetplaat te verwijderen om de transfer in/uit de rolstoel te vergemakkelijken.

3.3.6.1. Om de voetplaat te verwijderen:

1. Rits de bekleding en kussens van de voetplaat los van de bekleding en kussens van de beensteun.
2. Trek aan de onderkant van beide zijden van de voetplaat de uitstekende schroeven naar beneden om de voetplaat van het frame te ontgrendelen.
3. Trek de voetplaat voorzichtig naar voor van de buizen van de beensteun.

3.3.6.2. Om de voetplaat te bevestigen:

1. Plaats de voetplaat voorzichtig op de buizen van de beensteun.
2. Duw de uitstekende schroeven omhoog om de voetplaat aan het frame te vergrendelen.
3. Sluit de ritsen van de bekleding en kussens.

3.3.7. Hoofdsteun

De hoofdsteun is volledig verstelbaar in hoogte en hoek. Om de positie van de hoofdsteun te veranderen: draai een van de hendels/sterknoppen los zoals hieronder aangegeven, pas de hoofdsteun aan naar de gewenste positie, en zet weer stevig vast.

• [6] Om de hoofdsteun zijdelings te verstellen.
• [7] Om de hoofdsteun te draaien (360°).
• [8] Om de hoofdsteun naar voor/achter te verstellen.
• [9] Om de hoogte van de hoofdsteun aan te passen.

Om de hoofdsteun te verwijderen, draai hendel (9) los en til de hoofdsteun uit de bevestiging.

6 7 8 9

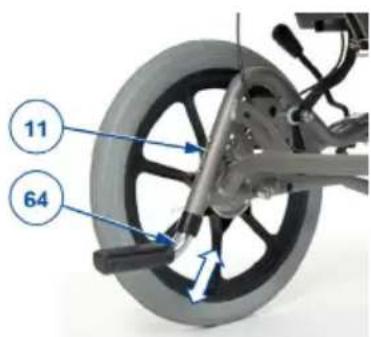

3.3.8. Tiphulphoogte

1. Houd de veerknop (11) ingedrukt.
2. Schuif de buis van de trapdop (64) in/uit de framebuis.

3. Laat de veerknop los.

4. Herhaal dit voor de tweede trapdop. Zorg ervoor dat beide trapdoppen stevig werden vastgezet.

11 64

3.4. Rijden met de rolstoel

VOORZICHTIG

Risico voor knellen

- Wanneer u met een begeleider rijdt, houd dan uw armen uit de buurt van de wielen, en uw voeten op de voetplaten.

AYOORZICHTIG

Kans op letsel of schade

• Rijd NIET op hellingen, hindernissen, treden of stoepranden die groter zijn dan beschreven in hoofdstuk 6..
• Begeef uzelf niet in het verkeer met uw rolstoel. Blijf altijd op het voetpad.

- Pas op als de weg gaten of spleten heeft waardoor de wielen kunnen vastlopen.

- Vermijd stenen en andere objecten die de wielen kunnen blokkeren.

- Houd steeds rekening met de draaicirkel van de voetplaat om te voorkomen dat voorbijgangers verwond raken, of dat objecten beschadigd raken.

- Voor gebruik, zorg ervoor dat:

- alle aanpassingen stevig vastzitten, zie §3.3..

– de parkeerremmen goed werken.

- de banden in goede staat zijn, zie §5.2.1..

3.4.1. Rijden met een begeleider

1. Zet de remmen los, of laat ze loszetten door uw begeleider, terwijl hij/zij de rolstoel vasthoudt om beweging te voorkomen, zie §3.1..

2. De begeleider houdt de handgrepen of duwstang vast en duwt de rolstoel in de gewenste richting.

3. Wanneer u gestopt bent, zet u de remmen weer vast terwijl de rolstoel op zijn plaats gehouden wordt, zie §3.1..

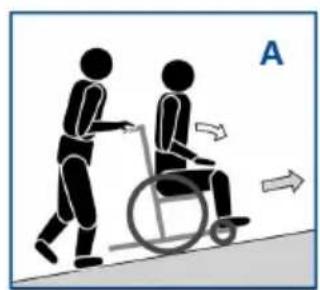

3.4.2. Rijden op hellingen

VOORZICHTIG

Gevaar voor letsel

- Als uw begeleider te weinig kracht heeft om de rolstoel te controleren, stop dan met rijden en zet onmiddellijk de remmen vast.

- Wanneer u stopt op een (kleine) helling, gebruik dan de remmen.

1. Bevestig de veiligheidsgordel.

2. Vraag een begeleider of omstaander om u te helpen.

3. Rijd traag en in een rechte lijn. Bij het oprijden van de helling, leun lichtjes naar voor (A/B). Bij het afrijden van de helling, leun achterwaarts tegen de rug.

4. Rijd nooit achterwaarts op een helling.

VOORZICHTIG

Kans op kantelen en vallen

• Gebruik enkel rampen die goedgekeurd werden door Vermeiren en overschrijd hun maximaal toegestane belasting niet.
• Zorg ervoor dat de rolstoel de grond of ramp niet raakt door de kanteling.

• Gebruik enkel rampen met hulp van een of twee begeleiders.

• Pas de positie van de rugsteun, zit en voetsteun aan om het ingenomen volume van de rolstoel te beperken, en om de stabiliteit tijdens inclinatie te vergroten.

• Volg de instructies in §3.4.2..

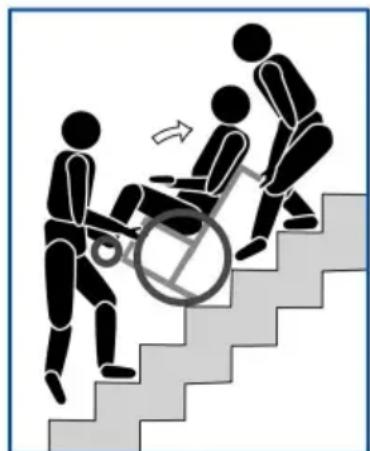

3.4.4. Trappen nemen

VOORZICHTIG

Kans op kantelen en vallen

• Trappen mogen enkel genomen worden met behulp van twee begeleiders.
• Neem geen trappen die ongepast zijn voor rolstoelen.

1. Laat één begeleider de rolstoel lichtjes naar achteren kantelen.
2. De tweede begeleider neemt het frame van de rolstoel aan bij de kanten aan de voorzijde vast.
3. Blijf rustig zitten, vermijd plotse bewegingen en houd uw armen binnen de rolstoel.
4. Beide begeleiders tillen en duwen de rolstoel van trede naar trede op de achterwielen.

3.4.5. Omgaan met hindernissen

VOORZICHTIG

Kans op kantelen en vallen

• Vraag altijd hulp aan één of twee begeleiders.
• Zorg ervoor dat de voetplaten de grond niet raken bij het nemen van een obstakel.
• Gebruik uw rolstoel niet op roltrappen.
• Indien beschikbaar, bevestig uw veiligheidsgordel.

3.4.5.1. Kleine stoepranden (op of af)

Deze kunnen voorwaarts genomen worden (E/F) met behulp van een begeleider:

1. De begeleider beweegt de rolstoel voorwaarts naar de stoeprand. Zorg ervoor dat de voetplaten de stoeprand niet zullen raken.
2. Leun achterwaarts om de druk op de voorwielen te verminderen.
3. De begeleider houdt de handgrepen stevig vast. Indien nodig kan hij de trapdop gebruiken om de voorwielen omhoog te houden totdat ze de stoeprand voorbij zijn.
4. De begeleider vermindert de druk op de handgrepen en trapdop om de voorwielen van de rolstoel zachtjes op de grond te plaatsen.
5. Vervolgens houdt hij de handgrepen stevig vast terwijl hij de rolstoel op de achterwielen op/af de stoeprand rijdt.

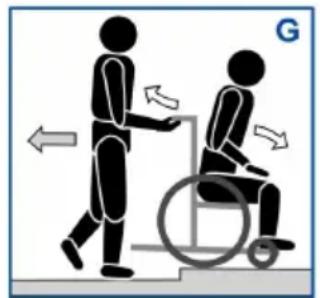

Deze moeten achterwaarts genomen worden met een begeleider:

1. De begeleider draait de rolstoel om zodat de achterwielen de stoeprand eerst bereiken (G/H).
2. Afrijden: Leun voorwaarts (G) om uw zwaartepunt naar voor te verplaatsen. Oprijden: Leun achterwaarts (H) om uw zwaartepunt naar achter te verplaatsen.
3. De begeleider trekt de rolstoel zachtjes op/af de stoeprand.

3.4.5.3. Hoge stoepranden

Hoge stoepranden, maar onder de maximaal toegestane hoogte (zie §6.), moeten genomen worden met behulp van twee begeleiders.

Afrijden:

1. Verwijder de voetsteunen.
2. De begeleider beweegt de rolstoel voorwaarts naar de stoeprand.
3. Leun achterwaarts om de druk op de voorwielen te verminderen.
4. De begeleider houdt de handgrepen stevig vast en gebruikt indien nodig de trapdop om de voorwielen omhoog te houden totdat ze de stoeprand voorbij zijn.
5. De tweede begeleider neemt het frame van de rolstoel aan de voorzijde vast en trekt de achterwielen over de stoeprand.
6. De eerste begeleider vermindert de druk op de handgrepen en trapdop om de voorwielen op de grond te plaatsen.

Oprijden

1. Verwijder de voetsteunen.
2. De eerste begeleider draait de rolstoel om zodat de achterwielen de stoeprand eerst bereiken.
3. Leun achterwaarts om uw zwaartepunt naar achter te verplaatsen.
4. De tweede begeleider neemt het frame van de rolstoel aan de voorzijde vast en trekt/duwt de achterwielen over de stoeprand. De eerste begeleider houdt de handgrepen stevig vast en tilt ze op om te voorkomen dat de rolstoel omkantelt.

4. Montage en afstelling

VOORZICHTIG

Kans op letsel of schade

• De rolstoel moet ge(de)monteerd en afgesteld worden door een vakhandelaar volgens de instructies in dit hoofdstuk.
• Gebruik enkel onderdelen en gereedschappen die in deze handleiding beschreven zijn.
• Bij het (de)monteren en bedienen van de stoel, zorg ervoor dat er geen objecten of lichaamsdelen gekneld raken tussen bewegende onderdelen.
  • Zorg ervoor dat alle schroeven stevig vastzitten voordat u gaat rijden.

Lees de gebruiksaanwijzing van deze rolstoel. Houd rekening met de technische details en limieten van het vooropgestelde gebruik. Voor meer informatie, neem contact op met Vermeiren.

4.1. Gereedschappen

Om uw rolstoel te (de)monteren en in te stellen is het volgende gereedschap nodig:

- Inbussleutel n° 4

Volgende onderdelen zijn bij de levering ingesloten.

• Frame met zit, rug, wielen, armsteunen, beensteun en L70 korrelzitsysteem
• Hoofdsteun
• Gebruiksaanwijzing

Voor gebruik, controleer of alles is meegeleverd en of er geen beschadiging is aan de onderdelen.

Hou er rekening mee dat de basisconfiguratie voor de verschillende Europese landen kan verschillen. Neem contact op met uw vakhandelaar voor meer informatie.

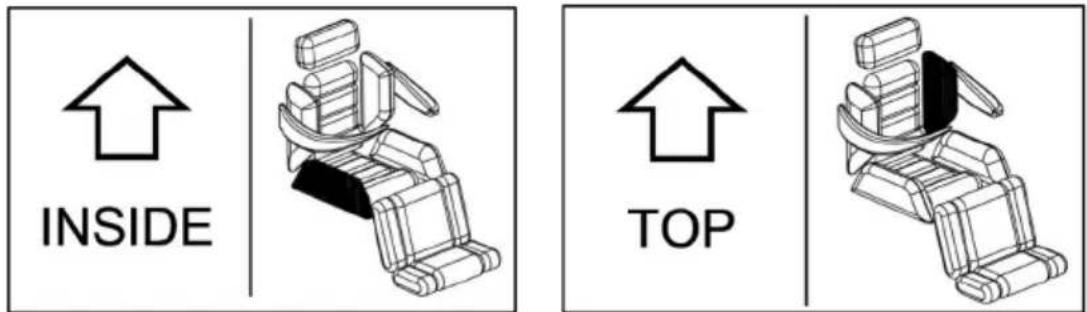

4.3. Montage

De rolstoel wordt volledig gemonteerd geleverd met uitzondering van de hoofdsteun, de zijdelingse steunkussens voor de rug en zit, en de optionele armkussens.

• De hoofdsteun kan bevestigd en versteld worden volgens de instructies in §3.3.7..
• De kussens kunnen makkelijk bevestigd worden door middel van de ritssluitingen. Het label op ieder kussen geeft de specifieke plaats en richting van het kussen aan (zie onderstaande voorbeelden).

INSIDE TOP

4.4. Afstellen

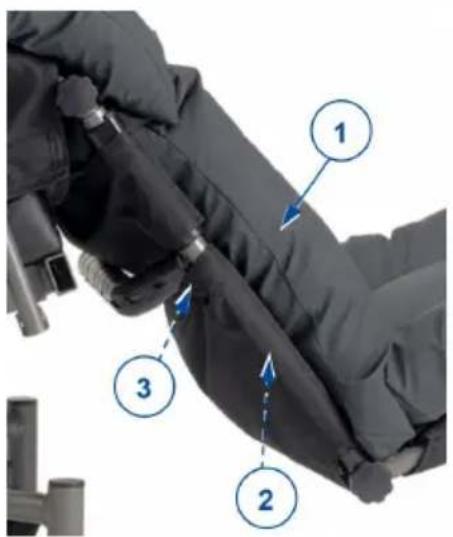

4.4.1. Lengte van de beensteun

De lengte van de beensteun kan in 4 standen worden ingesteld.

1. Neem de L70 korrelkussens (1) van het frame van de beensteun.
2. Verwijder de onderste schuimbescherming (2) van de buizen van de beensteun.
3. Draai de schroef-moer verbinding (3) los en verwijder ze aan beide kanten van de beensteun.
4. Beweeg de binnenbuizen en voetplaat omhoog/omlaag tot de gewenste lengte bereikt is.
5. Plaats de schroeven (3) terug en draai stevig aan met de hand.
6. Plaats de schuimbescherming (2) terug.
7. Maak de korrelkussens (1) weer vast aan het frame van de beensteun.

Regelmatig onderhoud zorgt ervoor dat uw rolstoel in een perfect werkende staat blijft. Voor de onderhoudshandleiding kan u de website van Vermeiren raadplegen: www.vermeiren.com.

5.1. Tijdstippen voor onderhoud

VOORZICHTIG

Gevaar voor letsel of beschadiging

- Reparaties en vervangingen mogen enkel uitgevoerd worden door opgeleid personeel, en enkel originele onderdelen van Vermeiren mogen hierbij gebruikt worden.

De laatste pagina van deze handleiding bevat een registratieformulier voor de vakhandelaar om elke service te registreren.

De onderhoudsfrequentie hangt af van de frequentie en intensiteit van gebruik. Neem contact op met uw vakhandelaar om een tijdschema vast te leggen voor nazicht/onderhoud/reparatie.

5.1.1. Voor ieder gebruik

Kijk de volgende punten na:

• Alle onderdelen: aanwezig en niet beschadigd of versleten.
  • Alle onderdelen: schoon, zie § 5.2.2..
• Wielen, zit, beensteunen, armsteunen, voetsteunen, voetplaten en hoofdsteun (indien van toepassing): stevig bevestigd.
• Alle ritsen: gesloten.
  • Staat van de wielen, zie § 5.2.1..
• Staat van de remmen, zie 5.2.1..
• Staat van de frameonderdelen: geen vervorming, instabiliteit, zwakte of losse verbindingen.

- Zit, rugsteun, armleggers, kuitsteunen en hoofdsteun (indien van toepassing): geen overmatige slijtage (bijv. gedeukte plekken, schade of scheuren).

Contacteer uw vakhandelaar voor eventuele reparaties of vervanging van onderdelen.

5.1.2. Jaarlijks of vaker

Laat uw rolstoel nakijken en onderhouden door uw vakhandelaar, ten minste één keer per jaar of vaker. De minimale onderhoudsfrequentie is afhankelijk van het gebruik en moet daarom besproken worden met uw vakhandelaar.

5.1.3. Bij opslag

Zorg ervoor dat uw rolstoel droog wordt bewaard om schimmel of schade aan de bekleding te voorkomen, zie hoofdstuk 6..

5.2. Onderhoudsinstructies

5.2.1. Wielen en banden

De goede werking van de remmen hangt af van de staat van de banden, die onderhevig zijn aan slijtage en verontreiniging (water, olie, modder,...).

Houd de wielen vrij van draden, haar, zand en vezels.

Kijk het profiel van de banden na. Als de profieldiepte minder dan 1 mm bedraagt, moeten de banden vervangen worden. Contacteer hiervoor uw vakhandelaar.

VOORZICHTIG

Gevaar voor beschadiging door vocht

- Gebruik nooit een tuinslang of hogedrukreiniger om de rolstoel schoon te maken.

Veeg alle harde onderdelen schoon met een vochtig doek (niet doorweekt). Indien nodig, gebruik een milde zeep die geschikt is voor vernis en synthetische materialen.

De korrelzitkussens kunnen worden schoongemaakt met een vochtig doek (niet doorweekt), en indien nodig een milde huishoudelijke zeep. De badstofhoes kan gewassen worden in de wasmachine op 60° C. Gebruik geen agressieve schoonmaakmiddelen.

5.2.3. Ontsmetting

VOORZICHTIG

Gevaar voor beschadiging

- Ontsmetting mag enkel worden uitgevoerd door getraind personeel. Neem contact op met uw vakhandelaar.

5.3. Probleemoplossing

Ook wanneer u de rolstoel correct gebruikt, is het toch mogelijk dat er een technisch probleem optreedt. Neem in dat geval contact op met uw vakhandelaar.

WAARSCHUWING

Gevaar voor letsel of beschadiging

- Probeer NOOIT zelf uw rolstoel te repareren.

De volgende tekenen kunnen wijzen op een ernstig probleem. Neem daarom steeds contact op met uw vakhandelaar als u een van de volgende afwijkingen opmerkt:

• Vreemde geluiden;
- Oneven bandenslijtage op een van de banden;
• Schokkerige bewegingen;
- De rolstoel buigt af naar één kant;
- Beschadigde of kapotte wielmontages.

5.4. Verwachte levensduur

De rolstoel is ontworpen voor een gemiddelde levensduur van 5 jaar. De levensduur zal toenemen of afnemen afhankelijk van de gebruiksfrequentie, rijomstandigheden en onderhoud.

5.5. Hergebruik

Voor ieder hergebruik moet de rolstoel ontsmet, geïnspecteerd en onderhouden worden volgens de instructies in § 5.1. en § 5.2..

5.6. Beëindiging van gebruik

Op het einde van de levensduur moet u de rolstoel vernietigen volgens de lokale milieuwetgeving. De beste manier om dit te doen, is de rolstoel te demonteren om het vervoer van de recycleerbare onderdelen te vergemakkelijken.

5.7. Garantie

De garantie op dit product is onderhevig aan de algemene voorwaarden van ieder land.

6. Technische specificaties

NL

Onderstaande technische gegevens zijn enkel geldig voor deze rolstoel, bij standaardinstellingen en optimale omgevingsfactoren. Houd bij gebruik rekening met deze details. Deze waarden zijn niet meer van toepassing als uw stoel werd gewijzigd, of wanneer het beschadigd of ernstig versleten is.

Merk Vermeiren
Productgroep Manuele rolstoel
Type Inovys II met L70 korrelzitsysteem
Beschrijving Afmetingen
Max. gebruikersgewicht 135 kg
Totale lengte 1280 mm
Totale breedte 680 mm	730 mm
Totale hoogte (zonder hoofdsteun) 990	- 1060 mm
Totaal gewicht 38 kg
Gewicht zwaarste onderdeel 33 kg
Massa van afneembare onderdelen Armsteunen Hoofdsteun	3,2 kg1,85 kg
Nominale helling 10°
Zithoek	0° - 30°
Effectieve zitdiepte	460 - 520 mm
Effectieve zitbreedte	450 mm500 mm
Zithoogte aan voorzijde	510 - 580 mm
Rughoek	0° - 45°
Rughoogte	550 - 600 mm700 - 750 mm
Afstand tussen voetplaat en zit	360 - 385 - 410 - 435 mm
Hoek been tot zit	17° - 85°
Hoek van de voetplaat	73° - 107°
Afstand tussen armlegger en zit	220 - 320 mm
Afstand voorzijde armlegger	460 - 490 mm
Horizontale afstand van de as (uitwijking)	-8 mm - 41 mm
We behouden ons het recht voor om technische wijzigingen te introduceren.Meettolerantie +- 15 mm / 1,5 kg / 1,5°
Minimale draaicirkel 1500 mm
Diameter achterwielen 16" (T30) met trommelremmen
Diameter voorwielen 200 mm
Gebruikstemperatuur +5°C - +41°C
Opslag en gebruiksluchtvochtigheid 30% - 70%
We behouden ons het recht voor om technische wijzigingen te introduceren.Meettolerantie +- 15 mm / 1,5 kg / 1,5°

Inhalt

Vorwort

104

1. Ihr Produkt 106

1.1. Optionen 107
