Type de produit	Fer à souder gaz avec fonctions air chaud et chalumeau
Marque	Weller
Modèle	Pyropen Cordless
Longueur (avec panne)	245 mm
Poids (avec gaz)	105 g
Alimentation	Gaz butane non aromatique (rechargeable)
Capacité du réservoir	Max. 15 g
Consommation horaire	7 g/h
Température panne	200 °C à 500 °C (réglable sur 5 positions)
Température tuyère air chaud	Jusqu'à 700 °C
Température flamme nue (chalumeau)	Jusqu'à 1300 °C
Autonomie avec panne ou tuyère	1 ½ à 4 heures
Autonomie en position chalumeau	Environ 50 minutes
Fonctions principales	Soudure, air chaud, chalumeau (avec adaptateurs interchangeables)
Entretien et nettoyage	Ne pas utiliser de nettoyant à base d'alcool ; remplacer les pièces défectueuses (catalyseur, chambre de mélange)
Sécurité	Ne jamais utiliser à proximité de matières inflammables ; utiliser uniquement dans un endroit bien ventilé ; ne pas stocker au-dessus de 50 °C
Pièces détachées et réparabilité	Pannes, tuyères, réflecteurs, chambres de mélange, supports (références dédiées Weller)
Informations générales	Notice disponible en plusieurs langues ; sous réserve de modifications techniques

FOIRE AUX QUESTIONS - Pyropen Cordless Weller

Comment recharger le gaz du Weller Pyropen Cordless ?

Assurez-vous que le curseur principal est en position OFF. Placez l'outil tête vers le bas, introduisez une recharge de gaz butane (Weller Pyropen ou gaz pour briquet) dans la soupape arrière et pressez jusqu'à débordement. Remettez à l'horizontal pour vérifier le niveau par la fenêtre.

Comment allumer le fer à souder ?

Ouvrez le curseur principal en position ON. Poussez vers l'avant le bouton d'ouverture de l'orifice d'allumage (au-dessus de l'outil). Allumez avec un briquet. Attendez que le catalyseur devienne rouge, puis poussez le bouton d'allumage vers l'avant pour faire fonctionner le catalyseur.

Comment régler la température de la panne ?

Utilisez le curseur de réglage de la température (positions 1 à 5). La position 3 correspond environ à 370 °C. Pour des températures inférieures à la position 1, fermez complètement le gaz puis rouvrez après 3 secondes.

Comment passer de la panne au chalumeau ?

Démontez le fourreau et la panne en desserrant l'écrou moleté. Poussez le bouton d'ouverture vers l'avant, dévissez la chambre de mélange crénelée à l'aide de la tige fournie. Remplacez-la par la chambre de mélange pour chalumeau (tête plate) et vissez fermement. Remettez le bouton d'ouverture en position normale.

Que faire si la panne ne chauffe pas ?

Vérifiez que le réservoir n'est pas vide. Si le gaze arrive, le catalyseur peut être défectueux ; remplacez la panne (ou la tuyère). Une chambre de mélange endommagée ou un écrou moleté trop serré peut aussi bloquer le chauffage.

Comment utiliser la fonction air chaud ?

Montez une tuyère à air chaud (réf. T005 16 140 à 143) à la place de la panne. L'air brûlant sort par l'orifice avant. Veillez à ne rien placer devant l'échappement et à travailler dans un endroit ventilé.

Quelles sont les consignes de sécurité importantes ?

N'utilisez jamais l'outil près de matériaux inflammables, de liquides ou de gaz. Ne recherchez pas une fuite avec une flamme, utilisez de la lessive. Ne stockez pas au-dessus de 50 °C. Tenez hors de portée des enfants.

Comment entretenir l'appareil ?

Ne nettoyez pas le fer avec des nettoyants à base d'alcool. Remplacez les pièces usées (catalyseur, chambre de mélange). Les réparations doivent être effectuées par un professionnel agréé.

Quelle est la durée d'autonomie d'une recharge ?

Avec une panne de soudure ou une tuyère à air chaud, l'autonomie est de 1 ½ à 4 heures. En position chalumeau, elle est d'environ 50 minutes.

Que faire si la flamme du chalumeau est trop faible ?

Vérifiez le niveau de gaz dans le réservoir ; s'il est insuffisant, rechargez. Si la pression est bonne, nettoyez ou remplacez la chambre de mélange. Assurez-vous que le curseur de réglage est sur la position souhaitée.

MODE D'EMPLOI Pyropen Cordless Weller

Avant la mise en service du fer à souder, veuillez lire attentivement ce mode d'emploi ainsi que les recommandations de sécurité ci-jointes. Le non-respect des consignes de sécurité peut présenter un danger mortel. Le fabricant décline toute responsabilité en cas d'utilisation non conforme à ce mode d'emploi, ou en cas de modifications de la part du client, non autorisées explicitement.

1. N'utiliser aucun appareil présentant une fuite (odeur de gaz) ou un dommage ou qui ne fonctionne pas correctement.

2. Ne jamais rechercher une fuite avec une flamme mais avec de la lessive.

3. Ne pas faire le plein de gaz ou bien stocker le gaz à proximité d'une flamme nue, d'un radiateur, d'un fourneau ou de matériaux combustibles.

4. Utiliser uniquement du gaz butane non aromatique ainsi qu'il est recommandé par le fabricant.

5. S'assurer que l'interrupteur est bien positionné vers le bas après usage.

6. Utiliser uniquement à l'air libre ou dans un endroit bien ventilé.

7. Utiliser l'appareil uniquement dans des endroits bien ventilés et à l'écart de toute source d'étincelle ou d'objet inflammable.

8. Tenir les mains et toutes matières inflammables hors de portée de l'ouverture d'échappement et du logement de l'embout, afin d'éviter tout risque de brûlures ou d'incendie.

9. Ne pas utiliser de support destiné à un fer électrique. Ceci risquerait de brûler le corps de l'outil.

10. Ne pas stocker sous la lumière directe du soleil ou dans un endroit où la température pourrait dépasser 50°C ou 122°F. Cela risquerait de provoquer un incendie ou une explosion si la pression de gaz augmentait.

11. Ne pas stocker près du pare-brise, dans le coffre de la voiture.

12. Tenir hors de portée des enfants.

1. Ne pas utiliser de support destiné à un fer électrique. Ceci risquerait de brûler le corps de l'outil.
2. Ne pas plonger dans l'eau.
3. Ne pas essayer de le démonter, de l'utiliser à un usage pour lequel il n'est pas destiné, d'y apporter des modifications ni de l'ouvrir.
4. Ne pas percer ou ouvrir l'appareil.
5. Ne pas nettoyer le fer a souder avec un nettoyant à base d'alcool.
6. Les réparations doivent être effectuées uniquement parun professionnel agréé.
7. Respectez les consignes de transport applicables de la compagnie aérienne en cas de transport d'outils de soudage dans l'avion.
8. Les réparations ne peuvent être effectuées que par du personnel autorisé ou par le fabricant.

SPECIFICATIONS

Echappement de l'air chaud *ATTENTION: Ne

rien placer devant cet orifice

Panne de soudure ou tuyère à air chaud

Adaptateur chalumeau

utin d'ouverture du ine d'allumage

Curseur de réglage de la température de la panne ou la longuer de la flamme

Fenêtre de contrôle du niveau du gaz liquide

Soupap de recharge

Curseur principal d'ouvertur du gaz

Manche résercoir avec de butane

1. Adaptateur fer à souder et air chaud
2. Broche de démontage des adaptateurs

Spécifications

Longueur incluant la panne: 245 mm

Poids incluant le gaz: 105 g

Températures de service: Panne 200°-500°C max.

Tuyère 700°C max.

Flamme nue 1.300°C max.

Durée d'une recharge 11/2-4 heures avec panne de soudure ou tuyère à l'air chaude

50 minutes en position chalumeau. La température ambiante a une certaine influence sur les températures des service

Consommation par heure 7g

Quantité du reservoir Max. 15 gr.

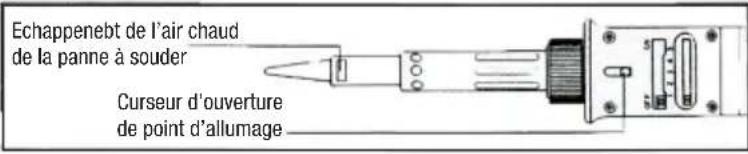

MODE D'EMPLOI DE l'OUTIL AVEC LA PANNE DE SOUDURE OU AVEC LA TUYÉRE DE SOUFFLAGE D'AIR CHAUD

ATTENTION:

L'échappement de l'air chaud de la panne et le bouton d'ouverture pour allumage doivent se trouver au-dessus

1. Curseur principal d'ouverture du gaz.
2. Allumer avec un briquet.
3. Attendre que le catalyseur soit rouge.
4. Repousser vers l'avant le bouton d'ouverture de l'orifice d'allumage. Cette manoeuvre obture les trous du fourreau provoquant la mise en route du catalyser.
5. Régler la température de la panne en agissant sur le curseur position 1 à 5 (la position 3 donne environ 370°C).
6. Pour arrêter le fer, placer le curseur principal en position OFF.

Pour obtenir des températures plus basses que dans la position 1, fermer l'arrivée du gaz et réouvrir 3 secondes après. Le cataly-seur liberera ainsi moins de chaleur. Si le température est encore trop élevée, répéter l'opération.

ATTENTION:

Lors de l'utilisation de la panne à souder ou de la tuyère à air chaud, de Il' air brûlant s'échappe de l'orifice situé à l'avant de l'outil. Attention aux brû-lures accidentelles.

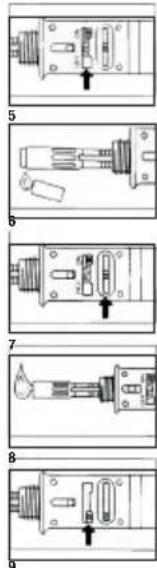

MODE D'EMPLOI EN VERSION CHALUMEAU

1. Démonter le fourreau et le panne ( ou la tuyère à air chaud) en desserrant l'écrou moleté.
2. Pousser vers l'avant le bouton d'ouverture. Introduire la tige (se trouvant dans les accessoires) dans un des trous ronds da la chambre de mélange et dévisser celle-ci.
3. Remplacer la chambre de mélange pour panne et tuyère (tête crénelée) par la chambre de mélange pour chalumeau (tete plate). Visser et bien serrer celle-ci au moyen de la tige.
4. Repousser vers l'arrière le bouton d'ouverture du canal d'allumage.

1. Ouvrir le curseur principal d'arrivée de gaz-position "ON". Ne pas orienter la buse de flamme vers les personnes et ne pas regarder dans l'orifice de sortie.
   Ne pas mettre d'objets combustibles, de liquides ou de gaz à proximité de l'outil de soudage.
   Ne pas faire fonctionner l'outil de soudage sans buse.

2. Allumer au moyen d'un brquet.

3. Régler l'intensité de la flamme.

4. En poussant vers l'avant le bouton d'ouverture du canal d'allumage, il est possible d'obtenir une flamme de préchaffage.

5. Pour arrêter le chalumeau, pousser le curseur principal d'arrivée de gaz en position "OFF".

COMMET SE SERVIR DU SUPPORT-FERR

En cas de non utilisation de l'outil de soudage, toujours le poser dans la plaque reposoir de sécurité.

Monter le support sur un des bords de la boîte comme le montre l'illustration (la double patte à l'intérieur, la patte simple à l'extérieur).

EN CAS DE PANNE

Défaut observé Cause possible Remède

Pas d'arrivée de gaz Le réservoir de gaz est RemplirvideLa tuyère de la chambre Nettoyer ou remplacer la de mélange est bouchée chambre de mélange
La flamme du chalumeau aLe reservoir de gaz est Remplirtrop peu de pression insuffisament rempli
Il est impossible d'allumer Trop ou trop peu de Régler la pressionle gaz pression Bouton position 1 à 5
La panne ne chauffe pas L'élément catalyseur est Remplacer la panne (ou la défectueux tuyère à air chaud)Le reservoir es vide Remplir
La chambre de mélange est endommagée	L'écrou moleté a pu être Remplacer la chambre de serré trop fort mélange

REMLISSAGE DU REDERVOIR (T005 16 16 099)

1. Employez les recharges d'origine WELLER- PYROPEN, ou du gaz butane utilisé pour le remplissage des briquets.
2. Assurez-vous que le curseur se trouve bien en position "OFF".
3. Placez l'outil avec la tête vers le bas, introduisez la recharge à l'arrière et pressez celle-ci vers le bas.
4. Le réservoir de l'outil PYROPEN est plein lorsqu'on remarque un débordement du butane.
5. Remettre le fer à l'horizontal pour contrôler par la fenêtre le bon remplissage du réservoir.

Prière d'utiliser les numéros de référence

Panne de soudage

	No. de référence	Modell Désignation
	T005 16 120 99	70-01-01 Conique ø 1 mm
	T005 16 124 99	70-01-05 Fine conique ø 0,5 mm
	T005 16 129 99	70-01-10 Fine courbée
	T005 16 121 99	70-01-02 Tournevis 3,0 mm (standard)
	T005 16 132 99	70-01-13 Tournevis, largeur 5,0 mm
	T005 16 130 99	70-01-11 Tournevis, largeur 7,7 mm
	T005 16 122 99	70-01-03 Oblique ø 2 mm
	T005 16 123 99	70-01-04 Oblique ø 3 mm
	T005 16 125 99	70-01-06 Oblique fine
	T005 16 127 99	70-01-08 Oblique à 35° ø 2 mm
	T005 16 140 99	70-01-50 Tuyères à air chaud ø 1,7 mm
	T005 16 141 99	70-01-51 Tuyères à air chaud ø 3.3 mm
	T005 16 142 99	70-01-52 Tuyères à air chaud ø 4.9 mm (standard)
	T005 16 143 99	70-01-53 Tuyères à air chaud ø 7.0 mm
	T005 16 151 99	70-07TU Flammdüse
	T005 16 150 99	70-07SU Lötdüse
	T005 16 158 99	70-01-54
	Reflecteurpour gaines thermorétractables, rayon 8 mm
	T005 16 159 99	70-01-55
	Reflecteurpour gaines thermorétractables, rayon 6 mm

ELIMINATION DES DÉCHETS

Eliminez les pièces de l'appareil remplacées, les filtres ou les vieux appareils selon les consignes en vigueur dans votre pays.

Sous réserve de modifications techniques !

Vous trouverez les manuels d'utilisation mis à jour sur le site www.weller-tools.com.
