GEBRUIKSAANWIJZING Pyropen Cordless Weller
Gelieve voor de ingebruikneming van het toestel de gebruiksaanwijzing aandachtig door te nemen. Bij het niet naleven van de veiligheidsvoorschriften dreigt gevaar voor lijf en leven. Voor ander, van de gebruiksaanwijzing afwijkend gebruik, alsook bij eigenmachtige verandering, wordt door de fabrikant geen aansprakelijkheid overgenomen.
- Gebruik geen toestel dat lek (gasgeur) of beschadigd is of dat niet naar behoren werkt.
- Zoek een lek nooit met een vlam, maar met zeepleog.
- Als beschadigingen vastgesteld werden, dan mag het toestel niet gebruikt worden en mag de tank niet bijgevuld worden.
-
Vul en bewaar het toestel niet in de buurt van open vlammen, radiatoren, ovens of brandbare stoffen.
-
Gebruik alleen niet-gearomatiseerd butaangas.
-
Vergeet niet het toestel na gebruik uit te schakelen.
-
Toestel alleen op goed geventileerde plaatsen en ver van ontstekingsbronnen of ontvlambare voorwerpen gebruiken.
-
Vermijd het laten vallen van het toestel alsook harde slagen.
-
Gelieve geen houders te gebruiken die voor soldeerbouten bestemd zijn. Dit kan het verbranden van het gereedschapslichaam veroorzaken.
-
Bewaar het toestel niet onder direct zonlicht of op plaatsen waar de omgevingstemperatuur 50°C resp. 122°F overschrijdt. Dit leidt tot brand/explosie door gasdrukstijging.
-
Bewaar het toestel niet in de omgeving van de voorruit in een vrachtwagen of personenauto.
-
BUITEN HET BEREIK VAN KINDEREN BEWAREN.
-
Houd handen en brandbare stoffen uit de buurt van de uitlaatopening en sluit de behuizing om verbrandingen of brand te vermijden. Bij ontsteking uit de buurt van gezicht en kleding houden.
-
Dompel het toestel nooit in water.
-
Onderneem geen pogingen om het toestel open te boren, te openen of uit elkaar te halen. Alleen voor reglementaire doeleinden gebruiken, niet wijzigen manipuleren.
-
Toestel alleen op goed geventileerde plaatsen en ver van ontstekingsbronnen of ontvlambare voorwerpen gebruiken.
-
Reinig de soldeerbout niet met reinigingsmiddelen op basis van alcohol.
-
Voor het aanbrengen van de beschermkap het toestel laten afkoelen.
-
Reparaties mogen alleen door geautoriseerd vakpersoneel of de fabrikant uitgevoerd worden.
-
Neem bij het meenemen van soldeergereedschappen in vliegtuigen de geldende transportvoorwaarden van de luchtvaartmaatschappij in acht.
TECHNISCHE GEGEVENS


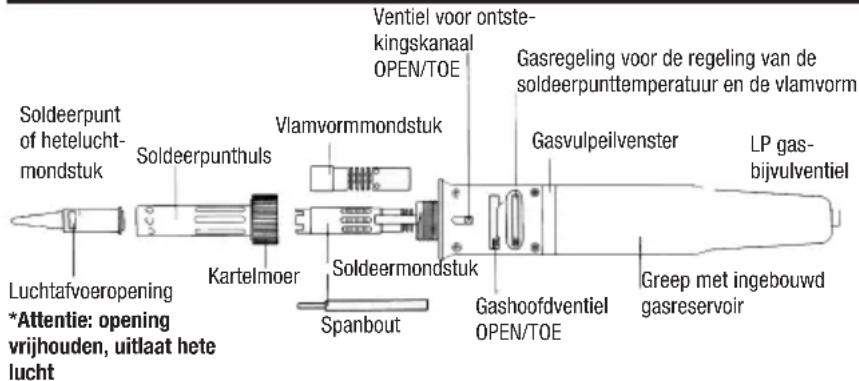

Soldeerpunt of hetelucht- mondstuk Luchtafvoeropening *Attentie: opening vrijhouden, uitlaat hete lucht Soldeerpunthuls Kartelmoer Spanbout Vlamvormmondstuk Vantiel voor ontste- kingskanaal OPEN/TOE Gasregeling voor de regeling van de soldeerpunttemperatuur en de vlamvorm Gasvulpeilvenster LP gas- bijvulventiel Gashoofdventiel OPEN/TOE Greep met ingebouwd gasreservoirLengte inclusief soldeerboutpunt: 242 mm
Gewicht inclusief gasvulling: 105, Vulhoeveelheid: Max. 15 g
Temperatuurwaarden soldeerbout: Max. 200°C - 500°C
Heteluchtventilator: Max. 700°C
Open vuur: Max. 1.300°C
Brandduur per vulling: ca. 1 1/2 - 4 uur als de gascontroleschakelaar
het verbruik per uur 7g


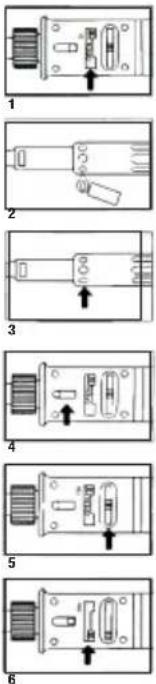

Luchtafvoeropening Ventiel voor ontstekingskanaal OPEN/TOEAttentie:
De luchtafvoeropening van de soldeerpunt en het ventiel voor het ontstekingskanaal moeten naar boven wijzen.
- Schakelaar van gastoevoer op "ON" zetten.
- Met aansteker aansteken.
- Controleren tot de binnenkant van het ontstekingskanaal rood gloeit.
- Ventiel voor het ontstekingskanaal sluiten. Daardoor worden de ronde openingen in de punthuls gesloten en de vlam gaan uit. Het tegen de katalysator stromende gas wekt warmte op.
- Punttemperatuur aan de schuifschakelaar regelen (stand 1-5).
- Uitschakelen van de soldeerbout gebeurt door het sluiten van het gastoevoerhoofdventiel in OFF-positie tot een klik hoorbaar is.
Voor temperaturen lager dan pos. 1, het ventiel voor het ontstekingskanaal helemaal sluiten en na 3 seconden opnieuw helemaal openen. Dit heeft het effect dat de katalysator minder warmte opwekt. Als de temperatuur nog altijd te hoog is, bewerking herhalen.

Bij het gebruik van een soldeer- of hetteluchtpunt komt er hete lucht uit de luchtafvoeropening van de punt. Om verbrandingen te ver- mijden, voldoende afstand tot deze luchtafvoeropening houden.

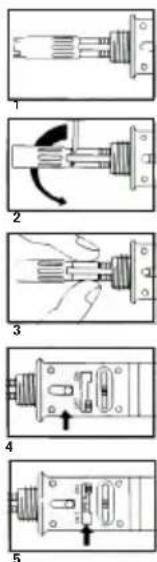

- Punthuls en soldeerpunt afnemen.
- Ventiel voor ontstekingskanaal sluiten (schakelaar naar voren). Spanbout (in het toebehoren) in een van de ronde gaten steken, soldeerpunt lossen en met de vingers afschroeven.
- Het vlammondstuk met de vingers inschroeven en met spanbouten vastdraaien.
- Ventiel voor ontstekingskanaal open (schakelaar terug).
- Gasregeling op 3 zetten. Hoofdventiel op "ON".
Het vlammondstuk niet op personen richten resp. niet in de uitlaatopening kijken.
Breng geen brandbare voorwerpen, vloeistoffen of gassen in de buurt van het hete soldeergereedschap.
Het soldeergereedschap niet zonder mondstuk gebruiken.

- Ontsteken.
- Vlam regelen.
- Door het sluiten van de ronde openingen in het vlammondstuk (met ventielschuif) is een voorverwarmingsvlam verkrijgbaar.
- Om uit te schakelen de schuifschakelaar op "OFF" tot "klik" (rode tekst mag niet meer zichtbaar zijn).
Voor zachtsoldeerwerkzaamheden of voor werkzaamheden met hete lucht moet opnieuw het soldeermondstuk voor de soldeerpunt ingeschroefd worden.




Plaats het soldeergereedschap bij niet-gebruik altijd in de veiligheidshouder.
Clip kan op elke zijde van de metaalbox bevestigd worden. Buitenste plaatjes naar binnen.


OPSPOREN VAN FUNCTIESTORINGEN
Probleem Mogelijke storingen Oplossing
Er komt geen gas uit Gasreservoir leeg Bijvullen
Mondstuk verstopt Mondstuk vervangen
Open vlam met te Gasreservoir onvoldoende Bijvullen weinig druk gevuld
Gas kan niet Teveel of te weinig Gasregeling zwakker ontsteken gas of krachtiger
Punt wordt niet heet Katalysator gebroken Nieuwe punt inzetten
Gasreservoir leeg Bijvullen
Soldeer- resp.
vlammondstuk defect
Moer aan de punthuls
te stevig vastgedraaid
Nieuw mondstuk inzetten
GASVULLING (T005 16 160 99)
- Originele Weller Pyropen gasvulling gebruiken (of butaanaanstekergas).
- Hoofdventiel op "OFF" zetten.
- Pyropen met punt naar onderen vasthouden, mondstuk van het gasreservoir erop steken en gasreservoir indrukken.
- De tank van de Pyropen is gevuld zodra gas overstroomt.
- Pyropen vasthouden en gasvulpeil aan het venster aflezen.

Gelieve reserveonderdeelnummer op te geven
Soldeerpunten

other

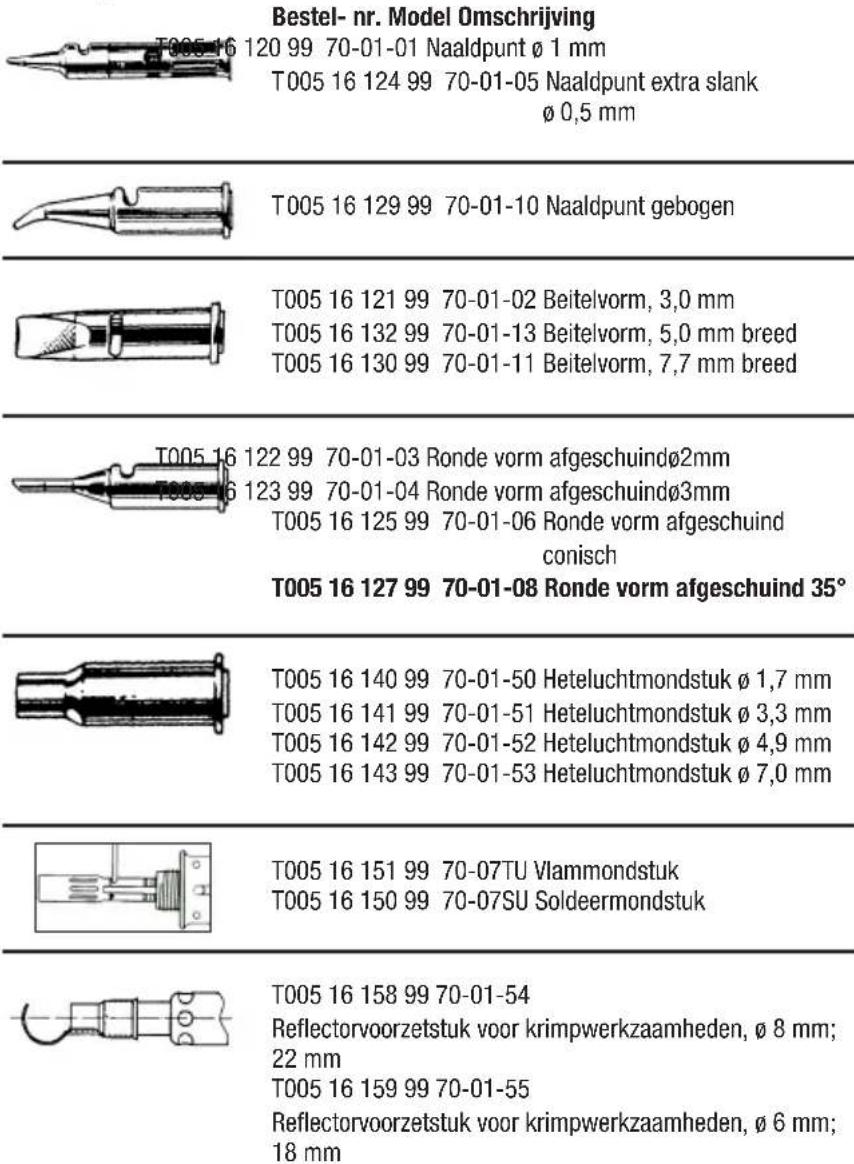

Bestel- nr. Model Omschrijving T005-16 120 99 70-01-01 Naaldpunt ø 1 mm T005 16 124 99 70-01-05 Naaldpunt extra slank ø 0,5 mm T005 16 129 99 70-01-10 Naaldpunt gebogen T005 16 121 99 70-01-02 Beitelvorm, 3,0 mm T005 16 132 99 70-01-13 Beitelvorm, 5,0 mm breed T005 16 130 99 70-01-11 Beitelvorm, 7,7 mm breed T005 16 122 99 70-01-03 Ronde vorm afgeschuindø2mm T005 16 123 99 70-01-04 Ronde vorm afgeschuindø3mm T005 16 125 99 70-01-06 Ronde vorm afgeschuind conisch T005 16 127 99 70-01-08 Ronde vorm afgeschuind 35° T005 16 140 99 70-01-50 Heteluchtmondstuk ø 1,7 mm T005 16 141 99 70-01-51 Heteluchtmondstuk ø 3,3 mm T005 16 142 99 70-01-52 Heteluchtmondstuk ø 4,9 mm T005 16 143 99 70-01-53 Heteluchtmondstuk ø 7,0 mm T005 16 151 99 70-07TU Vlammondstuk T005 16 150 99 70-07SU Soldeermondstuk T005 16 158 99 70-01-54 Reflectorvoorzetstuk voor krimpwerkzaamheden, ø 8 mm; 22 mm T005 16 159 99 70-01-55 Reflectorvoorzetstuk voor krimpwerkzaamheden, ø 6 mm; 18 mmAFVOER
Voer vervangen toestelonderdelen, filters of oude toestel conform de voorschriften van uw land af.
Technische wijzigingen voorbehouden!
De geactualiseerde gebruiksaanwijzingen vindt u op www.weller-tools.com.
8. SOLDEERPUNTEN VOOR WELLER PYROPEN PIËZO
Reserveonderdeel Omschrijving
| Nr. | ||
| 1. 70-01-01 | Naaldpunt | 1 2 |
| 2. 70-01-02 | Beitelvorm (standard) | |
| 3. 70-01-03 | Afgeschuind ø 2 mm | 3 4 |
| 4. 70-01-04 | Afgeschuind ø 3 mm | |
| 5. 70-01-05 | Naaldpunt extra slank | 5 6 |
| 6. 70-01-06 | Afgeschuind extra slank | |
| 7. 70-01-07 | Pyramidevorm | |
| 8. 70-01-08 | Afgeschuind ø 2 mm 35° | 7 8 |
| 9. 70-01-09 | Afgeschuind ø 3 mm 35° | |
| 10. 70-01-10 | Naaldpunt gebogen | 9 10 |
| 11. 70-01-11 | Beitelvorm, 8 mm breed | |
| 12. 70-01-12 | Kogelvorm, ø 3 mm | |
| 13. 70-01-13 | Beitelvorm, 5 mm breed | 11 12 |
| 14. 70-01-14 | Puntadapter(met schroefdraad M4 voor Hot-knife etc.) ø 8,4mm | |
Reserveonderdeel buiten binnen
| nr. | ∅ ∅ | |
| 15. 70-01-50 | 2,5 1,59 | 15 - 18 |
| 16. 70-01-51 | 4,25 3,3 | |
| 17. 70-01-52 | 5,7 4,9 (standard) | |
| 18. 70-01-53 | 8,0 7,4 |
| 70-01-54 | Reflectorvoorzetstuk voor krimpwerkzaamheden, radius 8 mm |
| 70-01-55 | Reflectorvoorzetstuk voor krimpwerkzaamheden, radius 6 mm |
9. AFVOER
Voer vervangen toestelonderdelen, filters of oude toestel conform de voorschriften van uw land af.
Technische wijzigingen voorbehouden!
De geactualiseerde gebruiksaanwijzingen vindt u op www.weller-tools.com.
