Produkttyp	Gaslödkolv med varmluft och brännarfunktion
Märke	Weller
Modell	Pyropen Cordless
Längd (med spets)	245 mm
Vikt (med gas)	105 g
Drivning	Icke-aromatisk butangas (påfyllningsbar)
Tankkapacitet	Max. 15 g
Förbrukning per timme	7 g/h
Spetstemperatur	200 °C till 500 °C (justerbar i 5 lägen)
Varmluftsmunstyckets temperatur	Upp till 700 °C
Temperatur öppen låga (brännare)	Upp till 1300 °C
Drifttid med spets eller munstycke	1½ till 4 timmar
Drifttid i brännarläge	Cirka 50 minuter
Huvudfunktioner	Lödning, varmluft, brännare (med utbytbara adaptrar)
Underhåll och rengöring	Använd inte alkoholbaserade rengöringsmedel; byt ut defekta delar (katalysator, blandningskammare)
Säkerhet	Använd aldrig i närheten av brandfarliga material; använd endast i väl ventilerat utrymme; förvara inte över 50 °C
Reservdelar och reparationsmöjligheter	Spetsar, munstycken, reflektorer, blandningskammare, hållare (dedikerade Weller-referenser)
Allmän information	Bruksanvisning finns på flera språk; med förbehåll för tekniska ändringar

Vanliga frågor - Pyropen Cordless Weller

Hur laddar man på gas i Weller Pyropen Cordless?

Se till att huvudreglaget är i läge OFF. Placera verktyget med spetsen nedåt, för in en butangaspatron (Weller Pyropen eller tändargas) i den bakre ventilen och tryck tills det rinner över. Återställ till horisontellt läge för att kontrollera nivån genom fönstret.

Hur tänder man lödkolven?

Öppna huvudreglaget till läge ON. Skjut fram knappen för öppning av tändningshålet (ovanför verktyget). Tänd med en tändare. Vänta tills katalysatorn blir röd, tryck sedan fram tändknappen för att aktivera katalysatorn.

Hur ställer man in spetstemperaturen?

Använd temperaturreglaget (lägen 1–5). Läge 3 motsvarar ungefär 370 °C. För lägre temperaturer än läge 1, stäng av gasen helt och öppna igen efter 3 sekunder.

Hur byter man från spets till brännare?

Demontera hylsan och spetsen genom att lossa den räfflade muttern. Tryck fram öppningsknappen, skruva loss den räfflade blandningskammaren med hjälp av den medföljande stången. Ersätt med blandningskammaren för brännare (platt huvud) och skruva fast ordentligt. Återställ öppningsknappen till normalläge.

Vad gör jag om spetsen inte blir varm?

Kontrollera att tanken inte är tom. Om gasen kommer fram kan katalysatorn vara defekt; byt spets (eller munstycke). En skadad blandningskammare eller en för hårt åtdragen räfflad mutter kan också blockera uppvärmningen.

Hur använder man varmluftsfunktionen?

Montera ett varmluftsmunstycke (ref. T005 16 140–143) istället för spetsen. Het luft kommer ut ur det främre hålet. Se till att inget finns framför utblåset och arbeta i ett ventilerat utrymme.

Vilka är de viktiga säkerhetsanvisningarna?

Använd aldrig verktyget nära brandfarliga material, vätskor eller gaser. Sök inte efter läckor med en låga, använd tvättmedel. Förvara inte över 50 °C. Håll utom räckhåll för barn.

Hur underhåller jag apparaten?

Rengör inte lödkolven med alkoholbaserade rengöringsmedel. Byt ut slitna delar (katalysator, blandningskammare). Reparationer ska utföras av auktoriserad personal.

Vad är drifttiden per påfyllning?

Med en lödspets eller varmluftsmunstycke är drifttiden 1½ till 4 timmar. I brännarläge är den cirka 50 minuter.

Vad gör jag om brännarlågan är för svag?

Kontrollera gasnivån i tanken; om den är låg, fyll på. Om trycket är bra, rengör eller byt blandningskammare. Se till att temperaturreglaget är i önskat läge.

BRUKSANVISNING Pyropen Cordless Weller

Före idrifttagningen av lödkolven skall denna bruksanvisning samt bifogade säkerhetsanvisningar läsas igenom noggrannt. När säkerhetsföreskrifterna inte följs kan fara för liv och lem uppstå. För andra användningar än de som beskrivs i bruksanvisningen samt vid egenmäktiga förändringar övertar tillverkaren inget ansvar.

1. Använd aldrig en apparat som läcker (gaslukt), är skadad eller som inte fungerar som den ska.
2. Lokalisera aldrig läckor med en låga, utan altid med såpvatten.
3. Om verktyget är skadat får det inte användas och tanken får inte fyllas på.
4. Fyll inte på gas eller förvara i närheten av öppen eld, el-element, ugn eller brännbara material.
5. Använd endast icke-aromatisk butangas som rekommenderas av tillverkaren.
6. Kontrollera att gaskranen är avstängd efter användningen.
7. Använd bara apparaten i välventilerade utrymmen och på behörigt avständ från antändningskällor och lättantändliga föremål.
8. Undvik att tappa gasbehållaren eller att utsätta den för hårda stötar.
9. Använd inte lödkolvställ avsedda för elektrisk lödkolv. Det kan orsaka brand i verktyget.
10. Förvaras ej i direkt solljus eller där temperaturen överstiger 50°C eller 122°F. Detta orsakar brand / explosion då gastrycket stiger.
11. Förvaras ej nära vindrutan eller i bilens bagageutrymme.
12. Förvaras utom räckhåll för barn.
13. Håll händer och brännbara föremål borta från munstycket och lödspetshållaren för att undvika brännskador eller brand. Håll på avständ från ansikte och kläder vid tändning.
14. Doppas ej i vatten.
15. Försök inte ta isär aggregatet, använda det felaktigt, förändra eller manipulera det.
16. Borra inte upp eller öppna apparaten.
17. Rengör inte lödkolv med alkoholbaserat rengöringsmedel.
18. Låt behållaren svalna innan skyddshuven sätts på.
19. Reparationer ska bara utföras av behörig teknisk personal eller av tillverkaren.
20. Om du tar med lödverktyg på flygplan måste du ta hänsyn till flygbolagets transportbestämmelser.

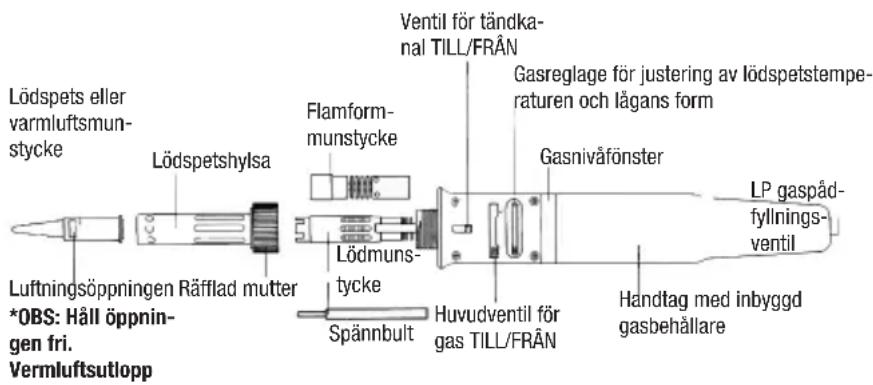

TEKNISKA DATA

Tekniska Data

Längd inkl. lödspets 242 mm (med lödspets eller varmluftsmustycke)

198 mm (med flammunstycke)

Vikt (inkl gasfyllning) 105 g (med lödspets eller varmluftsmunstycke) 95 g (med flammunstycke)

Temperaturvärden Lödspets 200-500°C max.

vamluftsspets 700°C max.

öppen läga 1.300°C max.

Bränntid per påfyllning ca. 11/2 till 4 timmar med lödspets eller varmluftsmunstycke ca. 50 minuter med flammunstycket vid maximal inställning Omgivningens temperatur påverkar nästan inte alls bränntiden

Förbrukning per timme 7g

Påfyllningsmängd Max. 15 g

TENNLÖDNINGSARBETEN OCH ARBETEN MED VARMLUFT

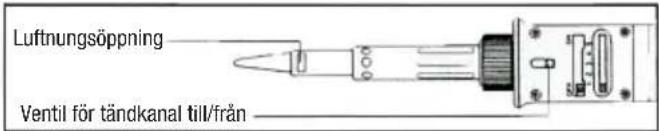

OBS: Luftningsöppningen får lödspetsen och ventilen för tändkanalen måste vara riktade uppåt.

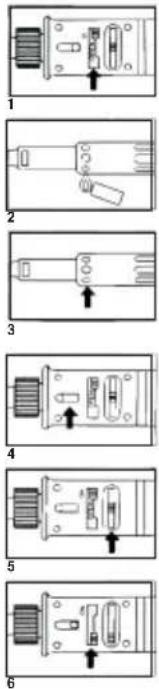

1. Ställ ventilen för gastillförsel på "TILL" ("ON").
2. Tänd med tändare.
3. Vänta tills insidan av tändkanalen lyser rött.
4. Stäng ventilen för tändkanalen. Då stängs de runda öppningarna i spetshylsan och lågan slocknar. Gasen som dtrömmar mot katalysatorn upphettas.
5. Justera maxtemperaturen med skjutreglaget (Läge 1-5).
6. Avstängning av lödkolven sker genom att man skjuter huvudenventilen för gastillförseln mot läget "från" ("OFF") tills ett klickande ljud hörs.

För att få temperaturer som är läge än läge 1 stänger man ventilen för tändkanalen helt och öppnar den helt igen efter ca 3 sekunder. Det har som följd att katalysatorn producerar mindre värme. Om temperaturen ändå är för hög upprepar man proceduren.

*OBS: När man använder en löd- eller varmluftsspets kommer det het luft ur luftningsöppningen i spetsen. Håll avständ från luftningsöppningen för att undvika brännskador

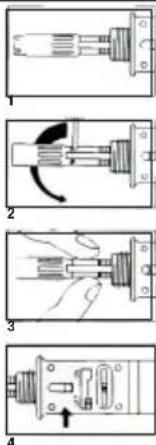

1. Tag bort spetshylsan och lödspetsen.
2. Stäng ventilen för tändkanalen (Reglaget framåt). Stick in spännbulten (tillbehör) i ett av de runda hålen. Lossa lödhylsan och skruva bort de med fingrarna.
3. Montera flammunstycket med fingrarna och dra fast med spännbulten
   4.Öppna ventilen för tändkanalen (reglaget bakåt)

1. Ställ gasreglaget på 3. Ställ huvudventilen på "TILL" ("ON")

Rikta aldrig lågorna från munstycket mot personer och titta inte in i munstyckets öppning.

Förvara alla brännbara föremål, vätskor och gaser på säkert avständ från det heta svetsverktyget.

Använd aldrig svetsverktyget utan munstycke.

1. Tändning.

2. justering av lågan.

3. Genom att stänga deen runda öppningeni flammunstycket (med ventilreglaget) får man en förvärmningsläga

4. För avstängning ställs skjutreglaget på "från" ("OFF") tills man hör ett klickande ljud. (den röda texten ska inte synas längre).

För tennlödning eller arbeten med varmluft måste lödmunstycket för lödspetsen skruvas på igen.

ANVÄNDNING AV FÖRVARINGSCLIP

När du inte använder lödverktyget ska det alltid placeras i säkerhetshållaren.

Clipset kan fästas på alla kanter på metallådan. De yttre hållarna på insidan.

FELSÖKNING

Problem Tänkbart fel Åtgärd

Ingen gas kommer ut Tom gasbehållare Påfyllning

Oppen läga med för lägt Gasbehållaren nästan tom Päfyllning tryck

Gasen går inte att tända För mycket eller för Ställ gasreglegt högre litet gas kommer ut eller lägre

Spetsen blir inte varm Katalysatorn är sönder Montera en ny spets Gasbehållaren är tom Påfyllning

Löd- eller flammunstycket Mutter på spetshylsan fungerar inte för hårt tilldragen

Montera nytt munstycke

GASPÄFYLLNING (T005 16 160 99)

1. Använ Weller Pyropen originalgaspäfyllning (eller butantändargas)
2. Ställ huvudventilen på "OFF".
3. Håll Pyropen med spetsen nedåt, stick in gasbehållarens munstycke och tryck nedåt.
4. Tanken på Pyropen är fylld när gasen strömmar över
5. Håll upp Pyropen och kontrollera gasnivån i fönstret.

Tillbehör nr Modell Beskrivning

T005 16 120 99 70-01-01 Nälspets ø 1 mm

T005 16 124 99 70-01-05 Nålspets extra smal ø 0,5 mm

T005 16 129 99 70-01-10 Böjd nälspets

T005 16 121 99 70-01-02 Mejselform 3,0 mm (standard)

T005 16 132 99 70-01-13 Mejselform, 5,0 mm bred

T005 16 130 99 70-01-11 Mejselform, 7,7 mm bred

T005 16 122 99 70-01-03 Fasad ø 2 mm

4 T005 16 123 99 70-01-04 Fasad ø 3 mm

T005 16 125 99 70-01-06 Fasad extra smal

T005 16 127 99 70-01-08 Fasad ø 2 mm 35°

T005 16 140 99 70-01-50 Varmluftsmunstycken ∅ 1,7mm

T005 16 141 99 70-01-51 Varmluftsmunstycken ø 3,3mm

T005 16 142 99 70-01-52 Varmluftsmunstycken ø 4,9mm

(standard)

T005 16 143 99 70-01-53 Varmluftsmunstycken ø 7,0mm

T005 16 151 99 70-07TU Brännmunstycke

T005 16 150 99 70-07SU Lödstycke

T005 16 158 99 70-01-54

Reflektortillsats för krymparbeten, ø 8 mm; 22 mm

T005 16 159 99 70-01-55

Reflektortillsats för krymparbeten, ø 6 mm; 18 mm

AVFALLSHANTERING

Lämna utbytta apparatdelar, filter och gamla apparater till återvinning enligt gällande regler.

Rätten till tekniska ändringar förbehålls!

Uppdaterade bruksanvisningar hittar du på www.weller-tools.com.
