Tipo di prodotto	Saldatore a gas con funzioni di aria calda e cannello
Marca	Weller
Modello	Pyropen Cordless
Lunghezza (con punta)	245 mm
Peso (con gas)	105 g
Alimentazione	Gas butano non aromatico (ricaricabile)
Capacità del serbatoio	Max. 15 g
Consumo orario	7 g/h
Temperatura punta	200 °C a 500 °C (regolabile su 5 posizioni)
Temperatura ugello aria calda	Fino a 700 °C
Temperatura fiamma libera (cannello)	Fino a 1300 °C
Autonomia con punta o ugello	1 ½ a 4 ore
Autonomia in posizione cannello	Circa 50 minuti
Funzioni principali	Saldatura, aria calda, cannello (con adattatori intercambiabili)
Manutenzione e pulizia	Non utilizzare detergenti a base di alcol; sostituire le parti difettose (catalizzatore, camera di miscelazione)
Sicurezza	Non utilizzare mai vicino a materiali infiammabili; utilizzare solo in un luogo ben ventilato; non conservare a temperature superiori a 50 °C
Ricambi e riparabilità	Punte, ugelli, riflettori, camere di miscelazione, supporti (riferimenti dedicati Weller)
Informazioni generali	Istruzioni disponibili in più lingue; soggetto a modifiche tecniche

Domande frequenti - Pyropen Cordless Weller

Come ricaricare il gas del Weller Pyropen Cordless?

Assicurarsi che il cursore principale sia in posizione OFF. Posizionare l'strumento con la testa verso il basso, introdurre una ricarica di gas butano (Weller Pyropen o gas per accendino) nella valvola posteriore e premere fino a trabocco. Rimettere in orizzontale per verificare il livello attraverso la finestra.

Come accendere il saldatore?

Aprire il cursore principale in posizione ON. Spingere in avanti il pulsante di apertura del foro di accensione (sopra l'utensile). Accendere con un accendino. Attendere che il catalizzatore diventi rosso, quindi spingere il pulsante di accensione in avanti per far funzionare il catalizzatore.

Come regolare la temperatura della punta?

Utilizzare il cursore di regolazione della temperatura (posizioni da 1 a 5). La posizione 3 corrisponde a circa 370 °C. Per temperature inferiori alla posizione 1, chiudere completamente il gas e riaprire dopo 3 secondi.

Come passare dalla punta al cannello?

Smontare la guaina e la punta allentando il dado zigrinato. Spingere il pulsante di apertura in avanti, svitare la camera di miscelazione dentellata con l'asta fornita. Sostituirla con la camera di miscelazione per cannello (testa piatta) e avvitare saldamente. Riportare il pulsante di apertura in posizione normale.

Cosa fare se la punta non si scalda?

Verificare che il serbatoio non sia vuoto. Se il gas arriva, il catalizzatore potrebbe essere difettoso; sostituire la punta (o l'ugello). Una camera di miscelazione danneggiata o un dado zigrinato troppo stretto può anche bloccare il riscaldamento.

Come utilizzare la funzione aria calda?

Montare un ugello per aria calda (rif. T005 16 140 a 143) al posto della punta. L'aria calda esce dal foro anteriore. Assicurarsi di non posizionare nulla davanti allo scarico e di lavorare in un luogo ventilato.

Quali sono le importanti istruzioni di sicurezza?

Non utilizzare mai l'utensile vicino a materiali infiammabili, liquidi o gas. Non cercare una perdita con una fiamma, utilizzare acqua saponata. Non conservare a temperature superiori a 50 °C. Tenere fuori dalla portata dei bambini.

Come mantenere l'apparecchio?

Non pulire il saldatore con detergenti a base di alcol. Sostituire le parti usurate (catalizzatore, camera di miscelazione). Le riparazioni devono essere effettuate da un professionista autorizzato.

Qual è l'autonomia di una ricarica?

Con una punta di saldatura o un ugello per aria calda, l'autonomia è di 1 ½ a 4 ore. In posizione cannello, è di circa 50 minuti.

Cosa fare se la fiamma del cannello è troppo debole?

Verificare il livello di gas nel serbatoio; se insufficiente, ricaricare. Se la pressione è buona, pulire o sostituire la camera di miscelazione. Assicurarsi che il cursore di regolazione sia sulla posizione desiderata.

MANUALE UTENTE Pyropen Cordless Weller

1. Non utilizzare apparecchi che presentino perdite (odore di gas) o danni, oppure non correttamente funzionanti.
2. Non ricercare mai una perdita con una fiamma: utilizzare lisciva di sapone.
3. Utilizzare solo butano non aromatico come suggerito dal costruttore.
4. Assicurarsi di disinserire l'interruttore dopo l'impiego.
5. Utilizzarlo solo all'aperto o in ambienti ben ventilati.
6. Evitare cadute o scosse troppo forti.
7. Utilizzare l'apparecchio esclusivamente in luoghi ben aerati e lontano da fonti d'innesco e da oggetti infiammabili.
8. Non cercare di smontarlo, usarlo in modo non appropriato, modificarlo o manometterlo.
9. Non sistemarlo vicino al parabrezza o nel bagagliaio della vettura.
10. Per evitare i pericoli di fuoco o esplosioni quando la pressione del gas aumenta, non sistemarlo sotto la luce solare diretta o in punti che superano 50 °C o 122 °F.
11. Per evitare bruciature o fuoco, tenere mani e combustibili lontano da valvole di scarico e da carter ribaltabili.
12. Non immergerlo nell'acqua.
13. Non cercare di smontarlo, usarlo in modo non appropriato, modificarlo o manometterlo.
14. Lasciarlo raffreddare prima di applicare il coperchio di protezione.
15. Verificare, prima dell'utilizzo, che gli utensili non siano danneggiati.
16. Non forare, né aprire l'apparecchio.
17. Non pulire il saldatoio con detergenti a base di alcool.
18. Qualora si trasportino utensili di saldatura a bordo di velivoli, attenersi alle disposizioni di trasporto valide per la compagnia aerea.
19. Eventuali riparazioni devono essere eseguite esclusivamente da personale specializzato autorizzato.
20. Le riparazioni andranno effettuate esclusivamente da personale specializzato e autorizzato, oppure dal costruttore.

SPECIFICATIONS

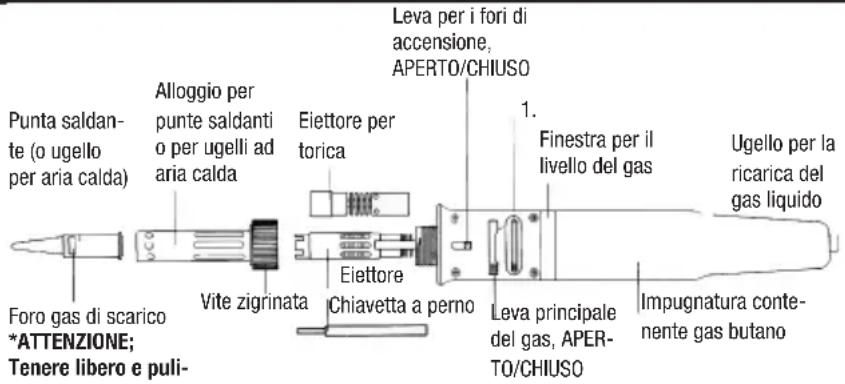

1. Leva di comando con posizione da 1 a 5 per la regolazione del flusso di gas e quindi per la regolazione della temperatura della punta o della lunghezza della fiamma, quando l'atrezzo è usato come una toria

Dati tecnici

Temperature Circa 200°-500°C con punta saldante

Circa 700°C max. con ugello aria calda

Durata della carica Circa 11/2-4 ore (con punte saldanti o aria calda),

Circa 50 minuti con la completa fiamme aperta nel caso di uso come toria. Le temperature ambientali possono influezare le durat della carica influence sur les températures des service

Consumo orario 7g

Carica Max. 15 gr.

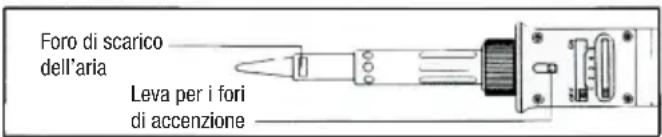

USO DELL'UTENSILE CON PUNTE SALDANTE O CON UGELLO PERI'ARIA CALDA

ATTENZIONE:

Assicurarsi che la leva per i fori di accensione sia in posizione arretrata. Deve essere portata in avanti quando l'attrezzo e' in funzione.

1. Posizionare la leva su "ON".
2. Accendere il gas avvicinando un accendino ai fori di accensione.
3. Attendere fino a che l'interno diventi rosso-
4. Chiudere i fori di accensione spingendo in avanti laleva. Chiudendo i fori la fiamma si spegne e la miscela aria/gas in contatto con il catalizzatore produce calore.
5. Controllo della temperatura della punta o del flusso d'aria.
6. Per spegnere muovere la leva principale dek gas sulla posizione "OFF" fino al suo blocco.

Per temperature più basse della posizione 1 springere la leva principale sulla posizione "OFF" e riaprirla nuovamente dopo tre secondi. In questo caso si ottiene come risultato un più basso calore generato dal catalizzatore. Se la temperature è ancora troppo alta ripetere questa operazione.

ATTENZIONE:

Quando di usa la punta saldante, dal foro di scarico sulla punta stessa esce aria calda. Evitare bruciature.

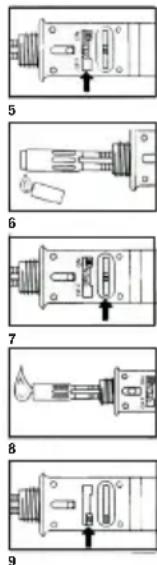

USO DELL'UTENSILE CON TORCIS

1. Togliere la punta ed il relativo fermapunta.
2. Spingere la leva dei fori d'accensone in avanti; appariranno dei piccoli fori sull'eiettore saldante. Inserire l'apposita chiavetta a perno in uno dei piccoli fori ed allentare l'eiettore saldante. Rimuovere l'eiettore saldante.
3. Montare l'eiettore a torcia al posto dell'eiettore saldante rimosso. Avvitare e stringere con l'apposita chiavetta.
4. Portare la leva dei fori di accensione all'indietro.

4

1. Disporre la leva di regolazione gas sul 3. Portare la leva principale del gas APERTO/CHIUSO sulla posizione "ON".
   Non dirigere l'ugello della fiamma contro le persone e non guardare attraverso l'apertura di uscita. Non portare oggetti, liquidi o gas infiammabili in prossimità dell'utensile di saldatura caldo.
   Non utilizzare l'utensile di saldatura senza il relativo ugello.

2. Accendere il gas per mezzo di un accendino.

3. Regolare le lunghezza della fiamma. Non portarla alla massima lunghezza poichè il gas può spegnersi.

4. Usando la leva dei fori di accensione è possibile chiudere i fori, sulla posizione retrostante dell'eiettore, per ottenere una fiamma usabile ad esempio per preriscaldo o fiamma "bunsen".

5. Per spegnere l' utensile portare la leva principal del gas sulla posizione "OFF" sino al blocco.

USO DEL SUPPORTO

In caso di non utilizzo, l'utensile di sal- datura deve essere sempre appoggiato sul supporto di sicurezza.

Per qualsiasi lavoro con punta saldante o con ugello per aria calda, deve essere montato l'adeguato eiettore.

Sistemare il supporto sul bordo di qualsiasi scatola metallica come illustrato nel disegno.

ANALISI DEGLI EVENTUALI DIFETTI

Difetto Possibile causa Intervento

Il gas non esce Contenitore del gas vuoto Riempire Camera di miscelazione Sostituire ostruita

Fiamma della torcia con Il serbatoio del gas è Riempire poca forza probabilmente quasi vuoto

Impossibilità di accendere La pressione del gas è Regolare correttamente la il gas troppo alla o troppo bassa posizione da 1 a 5

La punta non scalda Il catalizzatore è Sostituire la punta danneggiato Insufficiente forza del gas Riempire

Danni all' ugello della fiamma

La vite zigrinata è stata troppo stretta

Sostituire l'eiettore

RIEMPIMENTO DEL SERBATOIO DEL GAS (5 16 16 099)

1. Usare bombolette di gas di ricarica originali PYROPEN WELLER (oppure gas butano per accendini di sigarette).
2. Assicurarsi che la leva del gas APERTO/CHIUSO sia sulla posizione "OFF".
3. Impugnare il Pyropen in modo che la punta sia rivolta verso il basso e la valvola di riempimento verso l'alto. Inserire l'ugello della bomboletta e premere.
4. Non appena il Pyropen è riempito il gas eccedente uscirà fuori.
5. Tenere adesso l' utensile orizzontalmente e osservare attraverso l'apposita finestra la quantità di gas inserita.

Provvedere allo smaltimento della parti dell'apparecchio sostituite, dei filtri o delle vecchie apparecchiature nel rispetto delle normative vigenti nel proprio Paese. Con riserva di modifiche tecniche. Le istruzioni per l'uso aggiornate sono disponibili all'indirizzo www.weller-tools.com.
