MANUAL DE USUARIO Pyropen Cordless Weller

Por favor, lea atentamente el manual de instrucciones y las normas de seguridad antes de conectar el soldador. En caso de incumplir las normas de seguridad existe peligro de muerte. El fabricante no se responsabiliza en caso de una utilización diferente a la prevista en el manual de instrucciones ni en caso de modificación del aparato por cuenta del usuario.

Circa 1.300°C max. con torcia

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Por favor, lea atentamente el manual de instrucciones y las normas de seguridad antes de conectar el soldador. En caso de incumplir las normas de seguridad existe peligro de muerte.

El fabricante no se responsabiliza en caso de una utilización diferente a la prevista en el manual de instrucciones ni en caso de modificación del aparato por cuenta del usuario.

1. No usar ningún aparato que tenga fugas (olor a gas), que esté dañado o que no funcione correctamente.
2. No intentar nunca localizar una fuga con una llama sino con lejía jabonosa.
3. Si detectase cualquier daño no deberá utilizar el aparato ni rellenar el recipiente de gas.
   4 No rellene gas ni almacene cerca a llamas abiertas, calentadores, hornos o materiales combustibles.
   5 Emplee únicamente gas butano no aromático, según recomendación del fabricante.
4. Asegúrese de bajar el interruptor después del uso.
5. Usar el aparato únicamente en espacios bien ventilados y alejados de fuentes de ignición u objetos inflamables.
6. Evite caidas y golpes fuertes.
7. No emplee la manija de soldar diseñada para el soldador eléctrico. Esto puede ocasionar la quemadura del cuerpo de la herramienta.
8. No almacene bajo la luz directa del sol o en sitios con temperatura superior a 50°C o 122°F. Esto causará incendio / explosión al elevarse la presión del gas.
9. No almacene cerca al parabrisas ni en el maletero del coche.
10. Mantenga fuera del alcance de los niños.
11. Mantenerlo alejado de la cara y la ropa al encenderlo. No sumerja en agua.
12. No sumerja en agua.
13. No intente desarmar, usar para otros fines, alterar o reformar.
14. No taladrar ni abrir el aparato.
15. Deje enfriar antes de poner la tapa protectora.
16. Reparações podem ser efectuadas exclusivamente por pessoal especializado autorizado para o efeito.
17. Las reparaciones deberán ser realizadas exclusivamente por especialistas autorizados o por el propio fabricante.
18. Si al viajar en avión lleva alguna vez consigo el soldador tenga en cuenta las normas de transporte de la compañía aérea.

DATOS TÉCNICOS

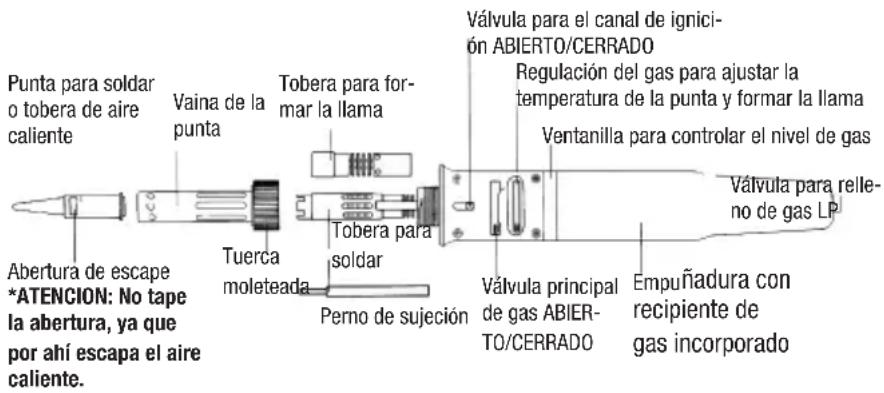

Punta para soldar o tobera de aire caliente Vaina de la punta Tuerca moleteada Tobera para for- mar la llama Tobera para soldar Perno de sujeción Válvula para el canal de ignici- ón ABIERTO/CERRADO Regulación del gas para ajustar la temperatura de la punta y formar la llama Ventanilla para controlar el nivel de gas Válvula para relle- no de gas LP Abertura de escape *ATENCION: No tape la abertura, ya que por ahí escapa el aire caliente. Válvula principal de gas ABIER- TO/CERRADO Empuñadura con recipiente de gas incorporado

Datos Tecnicos

Longitud incl. punta 242 mm (con punta para soldar o tobera de aire caliente) del soldador 198 mm (con tobera de llamas)

Peso 105 gramos ( con punta para soldar o tobera de aire caliente) (incl. relleno de gas) 95 gramos (con tobera de llamas)

Temperaturas Punta para soldar 200°C a 500°C max.

Punta de aire caliente 700°C max.

llama libre 1.300°C max.

Duración de la Cerce de 11/2 a 4 hs con punta para soldar o tobera de aire combustión por relleno caliente

Cerca de 50 min. con la tobera de llamas en posición máxima

La temperatura del ambiente puede influir ligeramente la duración de la combustión

Consumo por hora 7g

Cantidad de relleno 15 gramos max.

SOLDAR CON ESTANO Y TRABAJAR CON LA TOBERA DE AIRE CALIENTE

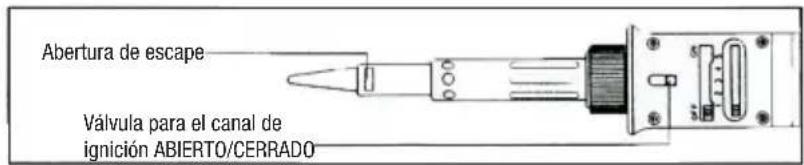

Abertura de escape Válvula para el canal de ignición ABIERTO/CERRADO

Atención:

La abertura de escape que se encuentra en la punta y la válvula pare el canal de ignición deben mostrar hacia arriba.

1. Mueva la válvula principal de gas hacia la posición "ON".
2. Encienda con el mechero.
3. Espere hasta que el interior del canal de ignición estré rojo.
4. Cerrar la válvula para el canal de ignición. De esta manera, los pequeños orificios que se encuentran en la vaína de la punta serán cerrados y la llama se apaga. El gas que corre contra el catalizador produce calor.
5. Regular la temperatura de la punta con el conmutador deslizante (posiciones1 a 5).
6. Para apagar el soldador, cierre la válvula principal de admisión de gas moviéndola hacia OFF hasta que se escuche un "click".

Para obtener temperaturas que se encuentran debajo de las de la posición 1, cierre completamente la válvula para el canal de ignición y vuelva a abrirla después de 3 segundos.

Con esto se consigue que el catalizador produzca menos calor. Si la temperatura sigue estando demasiado alta, repita el procedimiento.

Al usar la punta para soldar o la tobera de aire caliente, escapa aire caliente de la abertura de escape en óa punta. Para evitar qumaduras, mantenga la distancia adecuada de la abertura de escape.

TRABAJAR CON LA IIAMA. SOLDADURAS FUERTES.

1. Retirar la vaína de la punta y la punta para soldar.
2. Cerrar la válvula par el canal de ignición. (moviendo el botón correspondiente hacia adelante). Insertar el perno de sujeción (que viene com accesorio) en uno de los orificios redondos, sol- tar la tobera para soldar e desatornillarla con los dedos.

1. Atornillar la tobera de llama con los dedos e apretar con el perno de sujeción.
2. Abrir la válvula para el canal de ignición (moviendo el botón correspondiente hacia atrás).
3. Ajustar la regulación de gas en la posición 3. Mover la válvula principal hacia "ON".

No dirigir nunca la boquilla hacia terceras personas ni mirar hacia el orificio de salida. No colocar nunca objetos, líquidos o gases inflamables cerca del soldador cuando esté caliente. No utilizar nunca el soldador sin boquilla.

1. Encender
2. Regular la llama
3. Cerrando los orificios redondos que se encuentran en la tobera de llamas (con la corredera de válvula) se obtiene uns llama de precalentamiento.
4. Para apagar, mueva el conmutador deslizante hacia "OFF" hasta escuchar el "click" (y hasta que no se vea más la escritura roja.)

Para las soldaduras con estaño o para trabajos con aire caliente, deberá enroscarse nuevamente la tobera para soldar que corresponde a la punta para soldar.

USO DEL SOPORTE ADICIONAL PARA EL SOLDADOR

El soporte puede ser enganchado en cualquier borde de la caja de metal (vea ilustración). La garra externa más ancha debe encontrarse en el lado interior de la caja tal como se ve en la ilustración.

Perturbación Posible causa Corrección

INo sale gas Recipiente de gas vacio RellenarTobera atascada Recambiar la tobera

La llama sale sin fuerza Recipiente de gas casi Rellenar vacio

El gas no se deja encender Escapa muy poco o Regular el gas de manera demasiado gas correspondiente

La punta no se calienta Catalizador roto Colocar punta nueva Recipiente de gas vacio Rellenar

Defecto en la tobera para La uerca en la valna de la Colocar tobera nueva soldar o en la tobera da punta demasiado apretada llamas

1. Usar el gas original para Pyropen de Weller (o gas butano para mecheros).

2. Mover la válvula principal hacia la posición "OFF"

3. Sujetar el Pyropen de manera que la punta muestre hacia abajo. Enchufar la tobera del recipiente de gas y presionar el recipiente de gas para abajo.

4. El tanque del Pyropen está lleno cuando el gas se derrama.

5. Mantener el Pyropen en posición horizontal y controlar el nivel de gas por la ventanilla correspondiente.

Por favor indique siempre el número de la pieza de recambio

Puntas para soldar

	N° de la pieza	Modell	Nombre
	T005 16 120 99	70-01-01	Punta de aguja ø 1 mm
	T005 16 124 99	70-01-05	Punta de aguja extra finaø 0,5 mm
	T005 16 129 99	70-01-10	Punta de aguja curvada
	T005 16 121 99	70-01-02	Punta de cincel 3,0 mm(standard)
	T005 16 132 99	70-01-13	Punta de cincel, 5,0 mm ancho
	T005 16 130 99	70-01-11	Punta de cincel, 7,7 mm ancho
	T005 16 122 99	70-01-03	Punta biselada ø 2 mm
	123 99 70-01-04	Punta biselada ø 3 mm
	T005 16 125 99	70-01-06	Punta de biselada extra fina
	T005 16 127 99	70-01-08	Punta de biselada,ø 2 mm 35°
	T005 16 140 99	70-01-50	Toberas de aire calienteø 1,7 mm
	T005 16 141 99	70-01-51	Toberas de aire calienteø 3,3 mm
	T005 16 142 99	70-01-52	Toberas de aire calienteø 4,9 mm (standard)
	T005 16 143 99	70-01-53	Toberas de aire calientenø 7,0 mm
	T005 16 151 99	70-07TU	Unidad del eyector
	T005 16 150 99	70-07SU	Soldar del eyector

T005 16 158 99 70-01-54 Pieza adicional de reflector, para trabajos de contracción, ø 8 mm

T005 16 159 99 70-01-55 Pieza adicional de reflector, para trabajos de contracción, ø 6 mm

ELIMINACIÓN DE RESIDUOS

Elimine los componentes y filtros cambiados en el aparato, así como aparatos en desuso, siguiendo la normativa vigente en su país.

Reservado el derecho a realizar modificaciones técnicas.

Puede consultar los manuales de instrucciones actualizados en www.weller-tools.com.
