MODE D'EMPLOI I-PAC Calorex

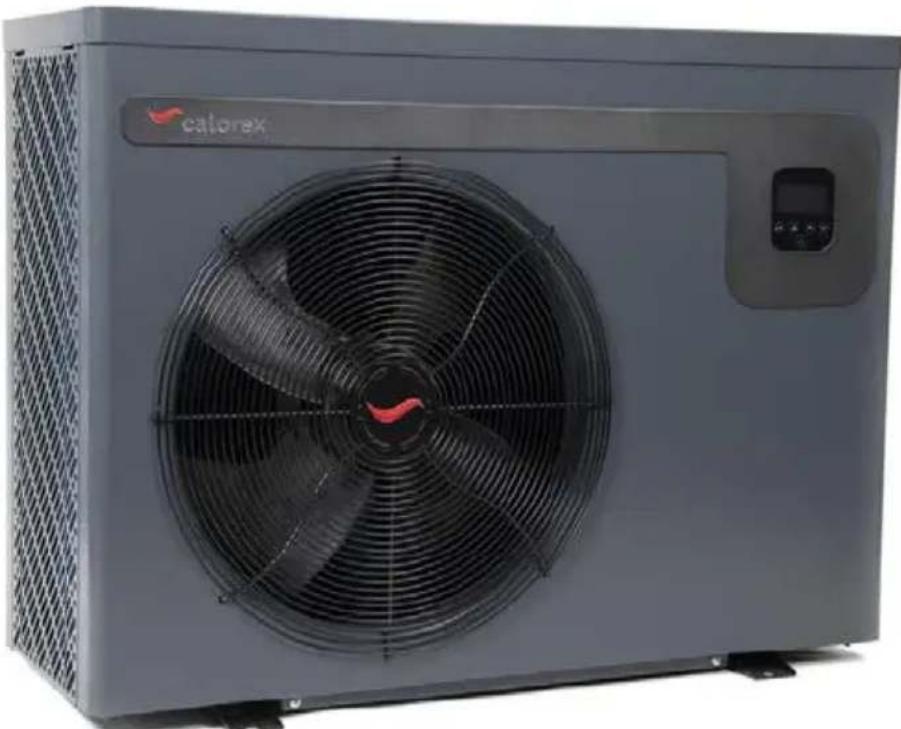

Pompes à chaleur à onduleur I-PAC/I-PAC+

Manuel d'installation et d'utilisation 1005494 version 6

PRECAUTIONS DE SECURITE

Ce produit contient des équipements électriques et rotatifs. UNIQUÉMENT des personnes qualifiées et compétentes doivent intervenir sur cet apparéil. Elles doivent être isolées électriquement avant de retarder les panneaux d'accès.

Cet apparéil peut être utilisé par des enfants à partir de huit ans et des individus dont les capacities physiques, sensorielles ou mentales sont réduites, ou manquant d'expérience et connaissance pour autant qu'ils soient supervisés ou qu'ils reçoivent les instructions nécessaires à l'utilisation sécurisée de l' apparéil et comprend les dangers auxquels ils s'exposent. Les enfants ne doivent pas jouer avec l' apparéil. Les opérations de nettoyage et de maintenance ne doivent pas été confées à des enfants sans surveillance.

TABLE DES MATIÈRES

PRECAUTIONS DE SECURITE 2

1.0 INTRODUCTION 4

1.1 AVANT-PROPOS 4
1.2 AVENTISSEMENTS 4

2.0 A PROPOS DE VOTRE POMPE A CHALEUR...8

2.1 TRANSPORT 8
2.2 ACCESSOIRES 8
2.3 ACCESSOIRES EN OPTION 9
2.4 CHARACTERISTIQUES 10
2.5 CONDITIONS ET PLAGE DE FONCTIONNEMENT 10
2.6 MODES DE FONCTIONNEMENT 10

3.0 INSTALLATION 11

3.1 POSITIONNEMENT ET CIRCULATION D'AIR 11
3.2 TYPE DE RÉFRIGERANT ET POSITION INSTALLÉE 14

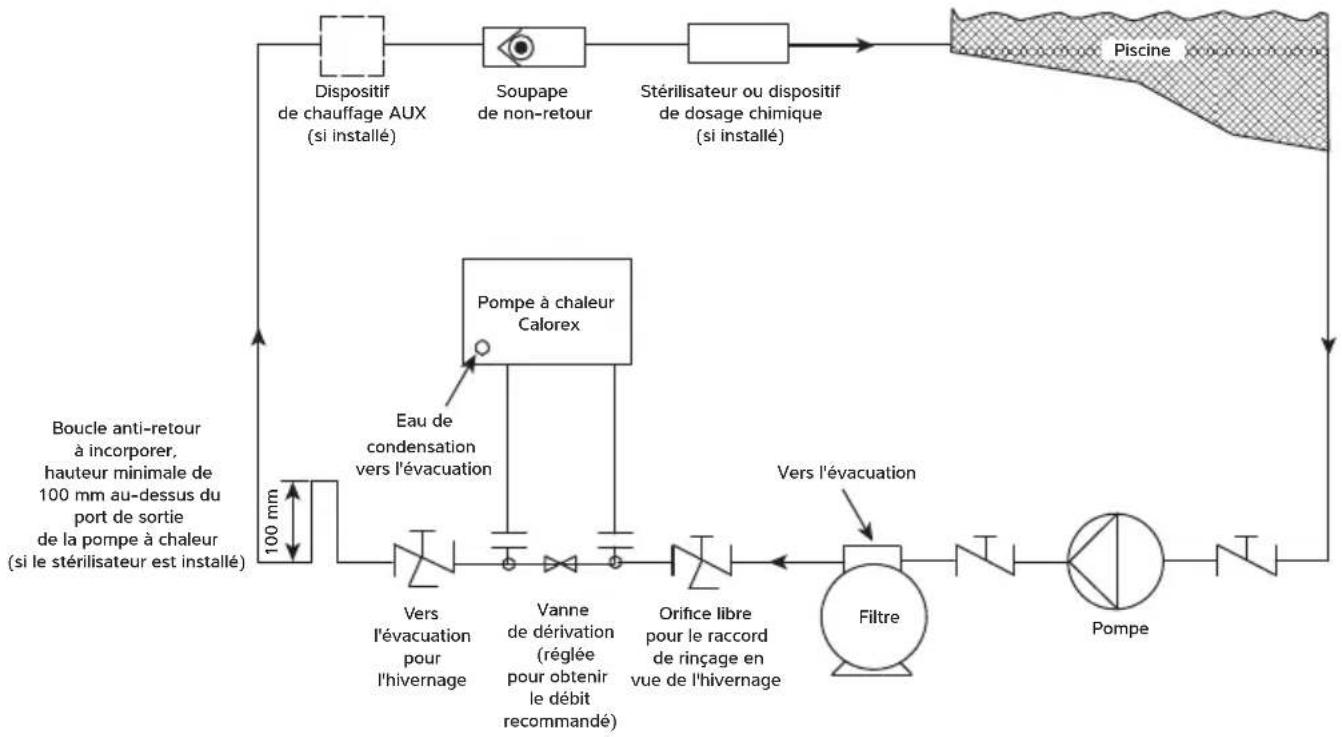

3.3 CIRCUIT D'EAU DE PISCINE 15
3.4 PLOMBERIE 16
3.5 CONTROLES INITIAUX 16
3.6 CORROSION ÉLECTROLYTIQUE DANS LES PISCINES 17
3.7 CÂBLAGE ÉLECTRIQUE
ET ALIMENTATION 17

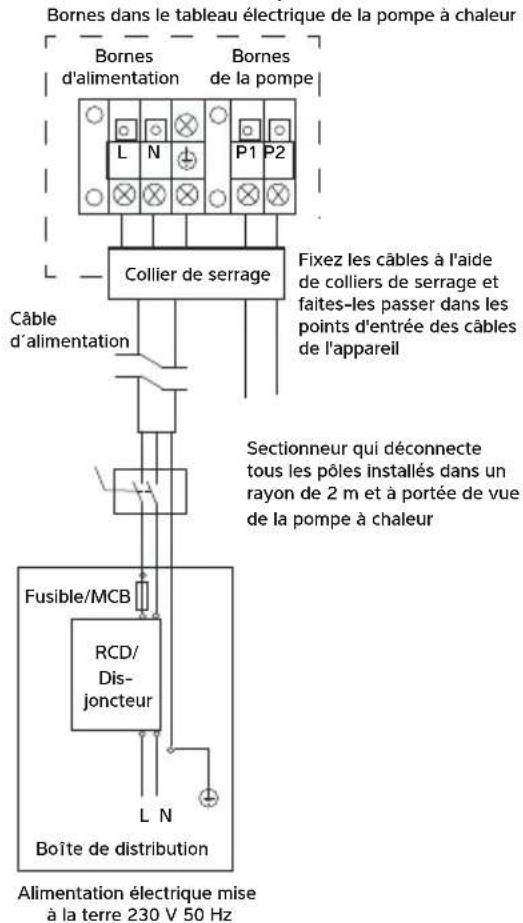

3.8 RACCORDEMENT DE LA POMPE À CHALEUR À L'ALIMENTATION ÉLECTRIQUE... 18

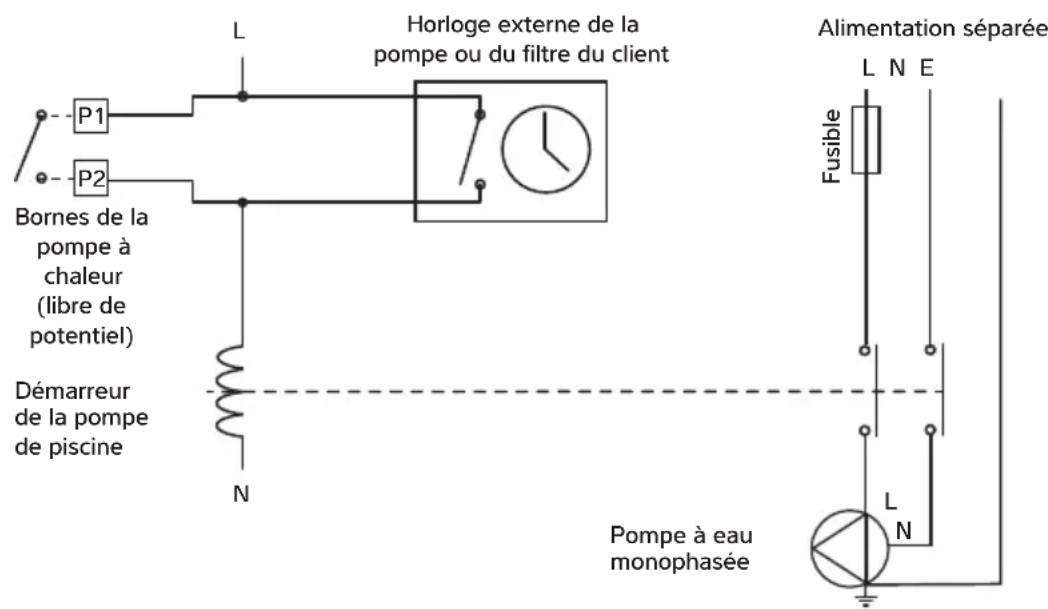

3.9 SYNCHRONISATION DE LA POMPE
DE PISCINE BORNES P1 ET P2 19

3.10 INSTALLATION DU DISPOSITIF DE COMMANDE À DISTANCE EN OPTION 20

4.0 UTILISATION DE VOTRE POMPE
À CHALEUR 22

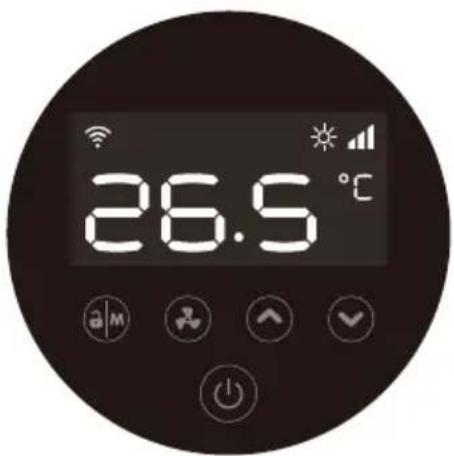

4.1 CLAVIER 22
4.2 MODE D'EMPLOI 23
4.3 UTILISATION DE L'APP 24
4.4 UTILISATION DE LA COMMANDE À DISTANCE EN OPTION 30
4.5 CLAVIER 30
4.6 MODE D'EMPLOI 31

5.0 TESTS 32

5.1 DYSFONCTIONNEMENT
DE LA POMPE À CHALEUR 32
5.2 CODES DE PROTECTION 33
5.3 CODES DE PANNES 34

6.0 MAINTENANCE 35
7.0 DEPANNAGE DES PANNES COURANTES 35
8.0 FICHES TECHNIQUES 36
9.0 DIMENSIONS 39
9.1 DIMENSIONS 40
10.0 PROCEDURE D'HIVERNAGE 41
10.1 PROCEDURE DE DEMARRAGE APRES L'HIVERNAGE 41
11.0 CONDITIONS DE GARANTIE 42
12.0 DÉCLARATION DE CONFORMITÉ CE 43

1.0 INTRODUCTION

1.1 AVANT-PROPOS

Merci d'avoir choses ce produit conçu pour un fonctionnement silencieux et éco-énergétique. C'est la manière ideale de chauffer votre piscine de manière écologique.

Ce guide fournit les informations nécessaires à l'installation et à l'utilisation efficace du produit. Veuillez tire ce manuel et utiliser les procédures d'installation et d'utilisation correctes.

Ce manuel est destiné aux installateurs et aux utilisateurs. Lisez l'ensemble du manuel avant d'utiliser la pompe à chaleur. La connaissance de la procédure d'utilisation de l'appareil et de ses dispositifs de sécurité est importante pour éviter les dommages matériels ou corporels.

Cet apparéil peut être utilisé par des enfants à partir de huit ans et des individus dont les capacities physiques, sensorielles ou mentalles sont réduites, ou manquant d'expérience et connaissance pour autant qu'ils soient supervisés ou qu'ils reçoivent les instructions nécessaires à l'utilisation sécurisée de l' apparéil et comprendnent les dangers auxquels ils s'exposent. Les enfants ne doivent pas jourer avec l' apparéil. Les opérations de nettoyage et de maintenance ne doivent pas être confiées à des enfants sans surveillance.

1.2 AVERTISSEMENTS

Les informations de sécurité importantes sont contenues dans ce manuel et indiquées sur la pompe à chaleur.

Veuillez lore et suivre toutes les consignes de sécurité.

Le fluide réfrigérant utilisé dans cette pompe à chaleur est le R32. Ce réfrigérant est respectieux de l'environnement, mais les consignes de sécurité doivent être scrupuleusement respectées.

Le panneau AVERTISSEMENT indique un danger. Il attire l'attention sur une procédure ou une pratique qui, si elle n'est pas respectée, peut entraîner des blessures. Les panneaux et procédures d'ajretissement doivent être respectés.

Si vous suspectez une fuite de fluide réfrigérant, cessez d'utiliser la pompe à chaleur et contactez le service après-venture du groupe Dantherm UK. [e-mail]

Prendre les précautions suivantes afin d'eviter tout danger :

SECURITE DES FLUIDES RÉFRIGERANTS :

Cette pompé à chaleur contient du fluide réfrigérant R32. Toute intervention sur le système de réfrigération et toute réparation ou mise au rebut doit être effectuées par des ingénieurs dûment qualifiés et agréés.

Les réparations, l'entretien et la mise au rebut doivent être effectués dans l'UE par des ingénieurs/agréés F-Gas.

Dégazer complètement le réfrigérant avant toute opération de brasage. Le brasage ne peut être effectué que par des techniciens formés au réglement UE 517/2014.

L'évaluation des risques doit être effectue avant de commencer la maintenance ou les réparations.

Des mesures de sécurité et une évaluation des risques appropriées doivent être prises avant le début des travaux.

N'essayez pas de travailler sur l'équipment par vous-même.

Consultez l'ingénieur qualifié qui entrepandre le travail pour déterminer toutes les exigences avant de commencer le travail.

ACTIONS À ÉVITER (UTILISATION ET MANIPULATION):

Soyez particulièrement prudent lors de la manipulation de la pompé à chaleur afin de ne cause un videomodmage susceptible d'entrainer une fuite dans le circuit frigorifique.

N'utilisez aucun moyen visant à accélérer le nettoyage ou le processus de dégivrage, autres que ceux recommendés par le fabricant.

Ne pas pincer ou bruler.

EN CAS D'INCENDIE:

Des fumées toxiques peuvent se produit en cas d'incendie. Le cas échéant, quitterz la piece aussi vite que possible.

EXIGENCES EN MATIÈRE D'EMPLACEMENT :

La pompe à chaleur contient du fluide réfrigérant R32. Les conditions d'emplacement suivantes doivent donc être respectées :

La pompe à chaleur doit être maintainue à l'écart de foyers d'incendie ou de flames nues.

La pompe à chaleur doit être installée, utilisée et stockée dans un endroit, dont la surface au sol est supérieure aux exigences minimales. Voir la section 3.2.

L'appareil doit être entreprises dans une piece sans source d'inflammation en fonctionnement continu (par exemple : flammes nues, apparéil à gaz en marche ou chauffage électrique en service).

Veillez à ne pas obstruer les ouvertures de ventilation pendant le fonctionnement.

N'utilisez pas et ne stockez pas de gaz ou de liquides combustibles à proximé de la pompé à chaleur.

Vérihez l'existence de règlements locaux auxquels vous doivent vous conformer, lors de l'installation ou de l'entrepassage de la pompe à chaleur.

Sachez que les réfrigerants ne dégagent pas toujours d'odeur.

L'installation doit être effectuee par du personnel competent, conformement a ce manuel.

INSTALLATION :

Lisez le mode d'emploi avant l'installation, l'utilisation et la maintenance.

En cas de fuite de gaz R32 pendant l'installation, arrêtez immédiatement l'installation et appelez le centre de service.

Si une réparation est nécessaire, veuillez contacter le centre de service après-vente le plus proche.

Pour éviter une surchauffe ou un refroidissement excessif de l'eau de la piscine, vérifie et reglez la température sur le panneau de commande.

Les performances de chauffage peuvent etre améliorées en isolant la tuyauterie de d'arrivée et de retard.

Il est recommendé d'utiliser une couverture sur la piscine pour réduire les perte de chaleur.

FLUX D'AIR :

La pompe à chaleur doit dispose d'une circulation d'air ajusté. Voir la section 3.1.

N'obstruez pas le flux d'air à proximé de l'admission ou de la sortie.

SECURITE ÉLECTRIQUE :

L'isolateur d'alimentation secteur doit etre hors de portee des enfants.

Après une coupure de courant, lorsque l'alimentation électrique est rétablie, la pompe à chaleur peut démarrer sans averissement.

Les orages peuvent endommager l'équipement électronique. Idealement, la pompe à chaleur doit être mise hors tension au niveau du secteur.

DYSFONCTIONNEMENT DE LA POMPE À CHALEUR :

AVERTISSEMENT : Isolez la pompe à chaleur électriquement et attendez 3 minutes avant de retirer les panneaux ou d'ouvrir la pompe à chaleur.

Reportez-vous à la liste de contrôle pour l'utilisateur à la section 5.2 et aux codes de panne indiqués à la section 5.3 avant d'appeler le service d'entretien

N'essayez pas de modifier les paramètres de commande internes, car ils sont définis en usine et verrouillés.

Voudevez signaler immediatement aIinstallateur tous les signes de fonctionnement anomal comme de I'eau qui goutte.En cas de doute ou si vous avez besoin de conseils,contactez I'equipe d'assistance par telephone au [phone] (option 4).

MAINTENANCE

Isolez l'alimentation électrique de la pompe à chaleur et attendez 3 minutes avant de procéder au nettoyage, à l'examen ou à la réparation.

Veuillez nettoyer cette machine avec des déterments menagers ou de l'eau propre. N'utilise JAMAIS de white spirit, de diluants ou tout autre produit similaire.

Vérifiez régulierement les boulons, les cables et les connexions.

MISEAUREBUT:

La réparation, l'entretien et l'élimination des pompes à chaleur doivent être effectués par des techniciens agrésés. Il est interdit de laisser les gaz réfrigerants s'échapper dans l'air.

N'essayez pas de travailler sur l'équipement par vous-même. Un fonctionnement incorrect peut entrainer un danger.

R32 Gas	N'utilisez aucun moyen visant à accélérer le nettoyage ou le processus de dégivrage, autres que ceux recommendés par le fabricant.	La pompe à chaleur doit être maintainue à l'écart de foyers d'incendie ou de flammes nues.
	L'appareil doit être entreposé dans une piece sans source d'inflammation en fonctionnement continu (par exemple : flammes nues, apparéil à gaz en marche ou chauffage électrique en service).	La pompe à chaleur doit être installée dans un endroit bien ventilé. Les zones fermées ne sont pas autorisées.
	Ne pas pincer ni brûler.	Les réparations et la mise au rebut doivent être effectuées par des ingénieurs agrés F-Gas.
	Sachez que les réfrigérants ne dégagent pas toujours d'odeur.
	Les apparèils doivent être installés, utilisés et entreprises dans une piece, dont la surface au sol est supérieure à Xm2, où X est la « surface minimale » indiquée aux points 3.2 et 8.0.	Dégazer complètement le réfrigérant avant toute opération de brasage. Le brasage ne peut être effectué que par des techniciens formés au règlement européen 517/2014.

2.0 A PROPOS DE VOTRE POMPE A CHALEUR

2.1 TRANSPORT

Maintenez toujours la pompe à chaleur en position verticale.

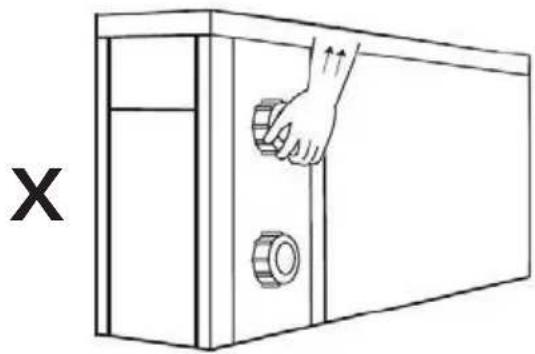

Ne soulevez pas la pompe à chaleur par les raccords d'arrivée ou de sortie d'eau.

(Le non-respect de cette consigne risque d'endommager l'échangeur thermique en titane à l'intérieur de la pompe à chaleur).

2.2 ACCESSORIES

Ces accessoires sont fournis avec la pompe à chaleur.

VAnerctnngrondcnpocdokseau

2 × 112
2 × 50 ~mm

Riobden Feetchouc (kit de 4)

Bolalagcage

2.3 ACCESSOIRES EN OPTION

Les articles suivants sont des accessoires supplémentaires disponibles à l'achat.

Kit de commande à distance pour installation interieure. (Rallonge de 10 m).

Couvercle pour l'hiver

2.4 CHARACTERISTIQUES

• Compresseur inverter CC sans palier
• Technologie EEV (détendeur électronique)
• Dégivrage rapide par cycle inversé avec vanne à 4 voies
• Échangeur de chaleur à courants croisés haute efficacité en titane
  Protection contre la haute pression et la basse pression
• Demarrage progressif et large gamme de tension
• Système de commande de l'ondulesur stable

2.5 CONDITIONS ET PLAGE DE FONCTIONNEMENT

Plage de fonctionnement - Température de l'air :

I-PAC (modèles IPT X): -5 à 43 °C

I-PAC+ (modèles IPT Y): -10 à 43 °C

Plage de réglage de la température de l'eau :

Chauffage: 18^ à 40^

Refroidissement: 12^ à 30^

2.6 MODES DE FONCTIONNEMENT

La pompe à chaleur dispose de deux modes : Mode Boost et mode Whisper.

Mode Modes Caractéristiques
11	Mode Boost désactivé	Capacité de chauffage: 20 % à 100 % de la capacité Optimisation intelligente Chauffage le plus rapide
11	Mode Whisper	Capacité de chauffage: 20 % à 80 % de la capacité Niveau sonore: 3 dB(A) en dessous du mode Boost

3.0 INSTALLATION

L'installation ne doit être confiee qu'a un personnel competent.

3.1 POSITIONNEMENT ET CIRCULATION D'AIR

La pompè à chaleur doit être positionnée dans.

un endroit bien ventilé. Les distances minimales entre la pompe à chaleur et toute obstruction sont indiquées ci-dessous.

• La pompe à chaleur doit être fixée à l'aide de boulons M10 sur un socle en béton ou des supports de montage. Ceux-ci doivent être robustes et fixés solidement. Les supports doivent être protégés contre la corrosion.
  N'obstruez pas les grilles d'entree ou de sortie.

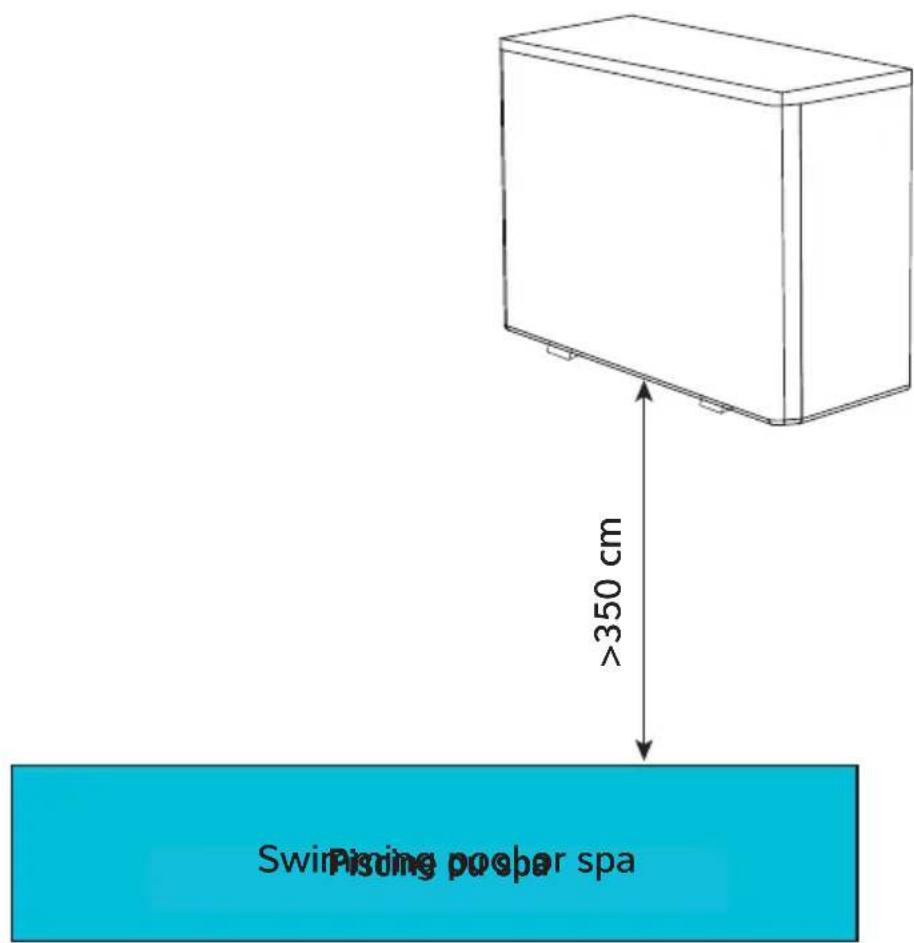

Flux d'air - principes généraux

La pompe à chaleur absorbe l'énergie de l'air qui la traverse. Pour fonctionner efficacement, la pompe à chaleur doit avoir accès à l'air neuf, dont elle a besoin.

• L'air ne doit pas recirculer. L'air sortant de la pompe à chaleur ne doit pas être reinjecté dans l'admission.
  L'air ne doit pas etre obstrue.Le débit d'air ne doit pas etre réduit.

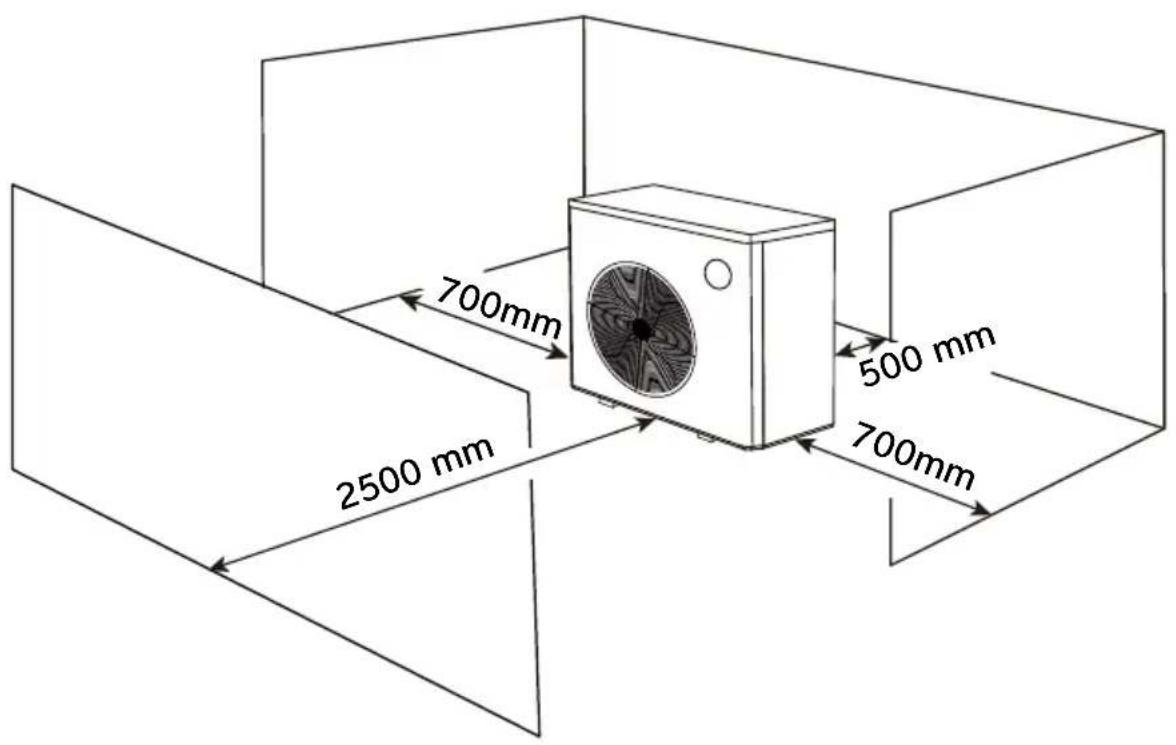

• Les distances minimales requises indiquées ci-dessous doivent être respectées pour minimiser le risque de recyclage de l'air, de restriction ou de réduction des performances. D'autres exemples sontprésentés à la page suivante.

Suivatoterepenengssaires

Calorex

Les lignes rouges représentent la zone d'admission d'air

• Les commandes sont masquées par le mur. Connectez-vous au panneau de commande à distance en option ou au Wi-Fi avant d'instructor la pompe à chaleur en position.

Vous doivent penser que l'air ne devait été passée, et qu'il ne s'est pas recirculé. Assurez-vous que l'air ne devait été passée, et qu'il ne s'est pas recirculé.

Les zones correspondent à l'espace libre de circulation de l'air à travers un grillage ou un volet.

Zone de passage d'air minimale m2
Modèle Marge	d'espace
IPT 8 0,169
IPT 12 0,169
IPT 16ALX 0,169
IPT 16ALY 0,229
IPT 22 0,301
IPT 28 0,301

Pour respecter les régles de sécurité concernant les installations électriques dans des zones humides, la pompe à chaleur doit être installée à au moins 350 cm du bord de la piscine ou du spa.

3.2 TYPE DE RÉFRIGÉRANT ET LIEU D'INSTALLATION

Cette pompe à chaleur contient du R32, un fluide réfrigerant ecologique avec un potentiel de rechauffement planétaire (PRP) de 675. R32 présente la classification de sécurité d'utilisation A2L, à savoir une faisible toxicité et inflammabilité. Concretement, il est très difficile d'enflammer un fluide réfrigerant de catégorie A2L. Cependant cette classification nécessite de faire évaluer les risques de libération accidentelle du fluide réfrigerant dans un espace relié à la pompe à chaleur, en tenant compte de l'application, de l'emplacement des composants et de la charge de fluide réfrigerant installée. Ce guide d'installation peut constituer le cadre d'une telle évaluation des risques pour l'installation.

Tous les réfrigerants inflammables ne s'enflament pass si le niveau de concentration dans une piece reste inférieur à leur limite inférieure d'inflammabilité (LII). La norme française EN378 définit les exigences à respecter pour rester nettement en dessous de la limite inférieure d'inflammabilité en cas de fuite accidentelle. Choiser l'emplacement conformément à la norme EN378-1:2016 élimine la probabilité qu'une atmosphère inflammable ne se forme. Veuillez vous reférer à la surface minimale de chaque produit et à l'interprétation ci-dessous concernant l'emplacement de la pompe à chaleur et de la piscine. Ces informations ne sont fournies qu'à titre indicatif et ne remplacent pas les réglementations ni les exigences en matière de santé et de sécurité.

Modèle IPT	8ALX IPT1	2ALX IPT16A	LX IPT22ALX	IPT12ALY IPT	16ALY IPT2	2A/BLY IPT2	8ALY
Réfrigérant/charge	R32 kg 0,6	0,9 1,1 20	9 1,2 2 2,7
Zone minimale	m² 3,1 6,9	10,3 34 6,9	12,3 34 62
Remarques	*Cas présumé le plus défavorable pour la catégorie d'accès : a - accès général et classe de localisation : l - équipement mécanique dans l'espace occupé, conformément à la norme EN378-1 2016, section 5.1, tableau 4 et section 5.3*La superficie minimale est calculée conformément à la section C.2 de la norme EN378-1 2016 (calcul C.2)

INTERPRETATION

Veuillez vous référer aux situations d'installation ci-dessous pour savoir comment appliquer l'espace minimal indiqué ci-dessus.

Piscine et pompe à chaleur à l'extérieur :

Répond automatiquement aux exigences d'espace minimal car l'espace extérieur est illimité.

Piscine à l'extérieur et pompe à chaleur à l'intérieur d'un local technique :

Répond automatiquement aux exigences minimales d'espace, car la piece doit s'ouvrir vers l'extérieur pour permettre la circulation d'air de la pompe à chaleur, et l'espace extérieur est illimité.

Piscine à l'intérieur et pompe à chaleur à l'extérieur:
Le bâtiment de la piscine doit dépasser l'espace minimal requis indiqué ci-dessus.

Piscine à l'intérieur et pompe à chaleur dans un local technique, isolé du bâtiment de la piscine :

Le bâtiment de la piscine doit dépasser l'espace minimal requis indiqué ci-dessus.

Piscine à l'intérieur et pompe à chaleur dans un local technique, ventilé vers le bâtiment de la piscine :

Le bâtiment de la piscine et le local technique combinés doivent dépasser l'espace minimal requis indiqué ci-dessus.

3.3 CIRCUIT D'EAU DE PISCINE

TOUCHE
Vanne d'isolement	N
Accouplement de rupture	+
Vanne à 3 voies	N

3.4 PLOMBERIE

IMPORTANT

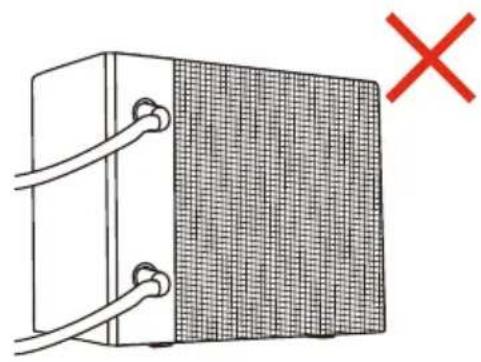

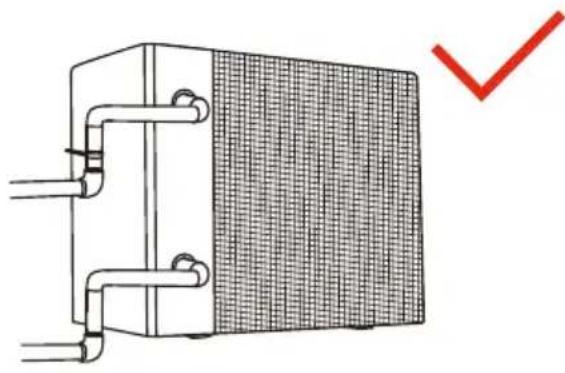

Avant d'insteller la pompe à chaleur, assurez-vous que les disques obturateurs sont retirés des raccords d'arrivée/de sortie d'eau de la piscine. Ceux-ci doivent tomber lorsque les adaptateurs sont dévissés.

1. S'assurer que le bypass est installé et réglé pour atteindre les débits recommandés dans la fiche technique.

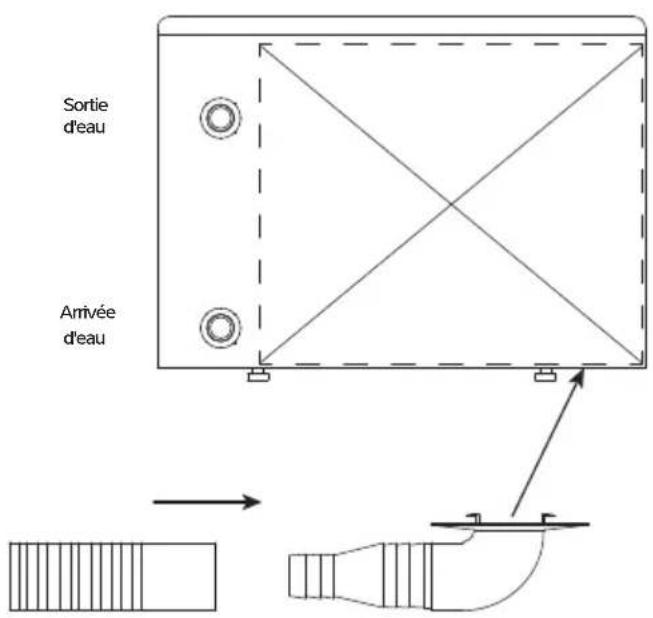

2. Assurez-vous que le kit de vidange de condensat fourni est fixé et vidange vers une évacuation ou un puits perdu. (Il est préférible de procéder préalablement à cette opération, avant de fixer la pompe à chaleur à la tuyauterie ou au sol.)
3. Les conduites d'arrivée et de sortie doivent être soutenues pour éviter toute tension excessive sur les raccords.
4. La qualite de I'eau doit etre maintainue. Voir les conditions de garantie.

Tuyau d'ecoulement. Adaptateur du conduit d'évacuation. Placez dans l'orifice à la base de l'appareil. Position approximative montré.

Remarque: Raccords presentes à une plus grande échelle pour plus de clarté.

3.5 CONTROLES INITIAUX

Démarrez la pompe de filtration avant d'allumer la pompe à chaleur et arrêtez-la avant la pompe de filtration. Il est recommandé d'arrêtier la pompe à chaleur avant le lavage à contre-courant.

Avant de démarrer la pompe à chaleur, vérifie qu'il n'y a pas de fuite d'eau ; vérifie/réglez la température requise sur le contrôleur, puis mettez-la en marche.

Afin de protégger les composants, la pompe à chaleur intègre des temporisations. Au démarrage du chauffage/ refroidissement, le ventilateur fonctionnependant une minute avant le démarrage du compresseur. Lorsque la pompe à chaleur arrête de chauffer/refroidir ou est arrêtée par l'utilisateur, le ventilateur continue de tourner pendant une minute.

Après le démarrage, vérifier l'absence de codes de panne ou de bruit anormal en provenance de la pompe à chaleur.

3.6 CORROSION ÉLECTROLYTIQUE DANS LES PISCINES

Un effet de corrosion galvanique se produit lorsque des métaux dissemblables entrent en contact et générent un différentiel de potentiel (tension électrique). Il peut arriver que des métaux dissemblables créé une légère tension électrique (différence de potentiel) lorsqu'ils sont séparés par une substance conductive appelée electrolyte, ce qui permet aux ions de l'un des métaux de migrer vers l'autre.

Comme dans une pile, les ions passeront du matériel le plus positif au matériel le plus négatif.

Si la tension électrique est supérieure à 0,3 V, le matériel le plus positif risque de se dégrader.

Cet effet peut être génééré par une piscine et son équipement. En effet, l'eau de la piscine constitue un electrolyte idéal, et les composants du circuit de filtration, du système de chauffage, des escaliers, du système d'éclairage, etc. fournissant les métaux dissemblables nécessaires à la réaction.

Meme si ces légères tensions électriques constituent rarement une menace de sécurité, elles peuvent entrainer une défaillance prématurée en raison de la corrosion. Assez proche de la corrosion par oxydation, la corrosion galvanique peut entrainer la défaillance totale d'un matériel métallique dans un laps de temps très court.

Pour prévenir ce type de corrosion, tous les composants métalliques en contact avec l'eau de la piscine doivent être reliés ensemble en utilisant un cable de liaison Equipotentielle de 10mm^2 . Cette mesure concerne aussi les éléments non électriques comme les filtres métalliques, les bacs de filtrage de la pompe, les échangeurs thermiques, les escaliers et les mains courantes. Il est fortement recommendé d'inverter une liaison Equipotentielle sur les piscines existantes, qui peuvent ne pas'être protégées par ce système.

3.7 CÁBLAGE ÉLECTRIQUE ET ALIMENTATION

Tous les travaux électriques doivent être réalisés conformément à la première version des normes IEE ou aux codes de bonnes pratiquea locaux, selon le cas.

L'appareil doit être installé conformément à la directive CEM 2004/108/CE.

Isolez toujours l'alimentation électrique avant de-retirer les capots de la machine.

L'alimentation électrique de la machine doit comprendre les éléments suivants: fusibles ou disjoncteurs de type moteur (fuseable aM/ MCB de type C) à la valeur spécifiée (voir la fiche technique). Lors de l'utilisation d'un fuseble, il est recommendé d'utiliser des fusibles HPC. Un isolateur qui déconnecte tous les pôles doit être installé à moins de 2 m et à portée de vue de la pompe à chaleur. L'isolateur doit partager un espace d'air d'au moins 3 mm lorsqu'il est hors tension.

Toutes les unités doivent être correctement mises à la terre et leur propre disjoncteur différentiel RCD installé pour protégger la machine uniquement. Consultez la fiche technique pour connaître le type correct.

Les limites de fonctionnement suivantes ne doivent pas etre dépassees. Le non-respect des tensions nécessaires entrainera l'annulation de la garantie. Cette tension doit etre disponible au niveau de la pompe à chaleur lorsqu'elle fonctionne. La tension electrique ne doit pas descendre en dessous des valeurs ci-dessus lors du demarrage du compresseur.

Minimale Maximale

Tension

Appareils monophasés 207 V 253 V

Appareils triphasés 360 V 440 V

Fréquence de cycle (50 Hz) 47,5 Hz 52,5 Hz

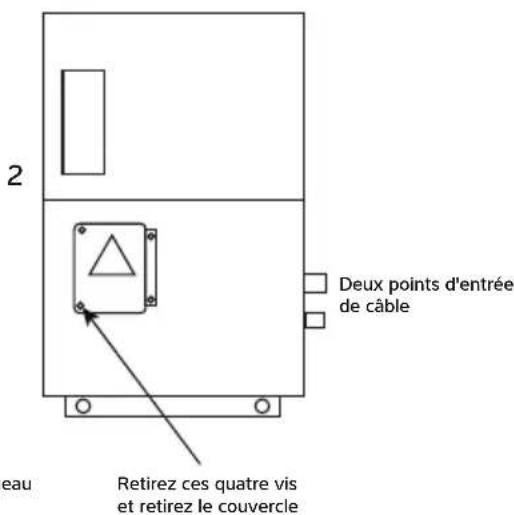

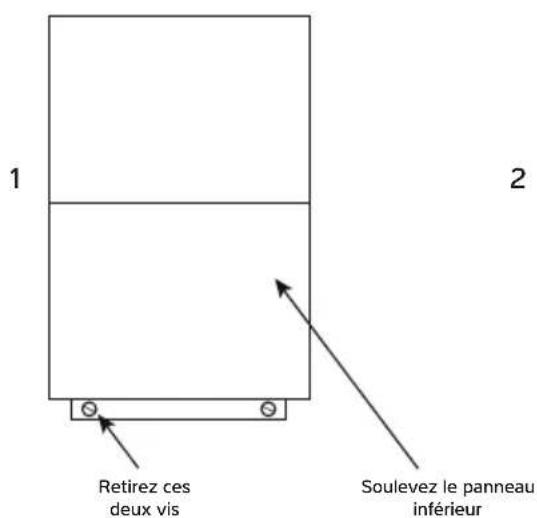

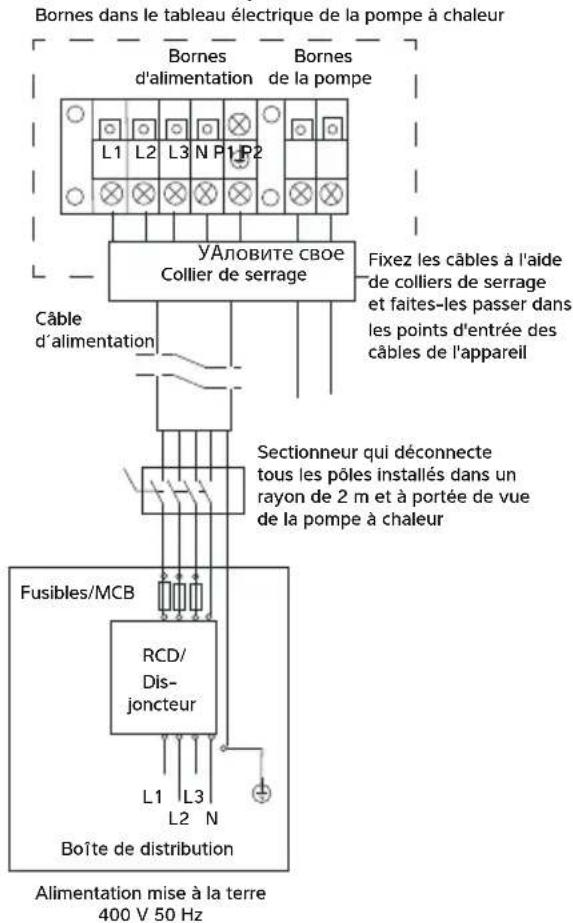

3.8 RACCORDEMENT DE LA POMPE À CHALEUR À L'ALIMENTATION ÉLECTRIQUE

Monophasé

Triphasé

39 SYNCHRONISATION DE LA POMPE DE LA PISCINE BORNES P1 ET P2

Pour les installations où la pompe de filtration de piscine fonctionne en continu, il n'est pas nécessaire d'utiliser ces bornes.

Pour les installations où une horloge contrôle la pompe du filtré de piscine et où la même pompe fournit un début d'eau à la pompe à chaleur, la pompe à chaleur peut annuler les périodes d'arrêt de la pompe pour garantir que la piscine est chauffée/refroidie. Pour activer ce paramètre, veuillez contacter votre installerateur.

Une fois installée en parallèle avec l'horloge, la pompe du filtré de la piscine fonctionne lorsque:

a) une période de « fonctionnement » de la pompe aura été définie dans l'horloge pour les besoin de la filtration ;
b) la pompe à chaleur fait fonctionner la pompe du filtre de la piscine pour l'échantillonnage de la température et si la piscine a besoin de chauffage/refroidissement par la suite.

3 minutes pour faire circuler l'eau de la piscine à travers la pompe à chaleur et échantillonner la température de l'eau. L'intervalle de temps d'échantillonnage par défaut est de 1 heures.Si la température mesurée présente plus de 1^ d'ecart avec la température régée, la pompe à chaleur continue de faire fonctionner la pompe de filtration et

de chauffer/refroidir la piscine. Si la température mesurée presente moins de 1^ d'ecart avec la température définie, la pompe de filtration s'arrête jusqu'à la période d'échantillonnage suivante, ou jusqu'à la période d'activation de la pompe suivante.

Si la pompe de piscine fonctionne deja et que la pompe à chaleur ne chauffe pas/ne refroidit pas, la pompe à chaleur échantillonnera la température de l'eau une fois par heures et demarrera le chauffage/refroidissement si nécessaire.

La pompe à chaleur ignore une demande de chauffage/refroidissement de la piscine jusqu'à ce que le délié d'échantillonnage (par défaut, 1 heures) soit écoulé*.

Cette caractéristique réduit la durée de fonctionnement de la pompe du filtre de piscine afin d'en minimiser la consommation d'énergie.

• Si la pompe du filtré de piscine est remplaçée ultérieurement pour fonctionner en continu, il est recommandé de désactiver ce paramètre afin que la pompe à chaleur réponde à une demande de chauffage/ refroidissement sans attendre l'expiration de l'intervalle de temps d'échantillonnage. Pour désactiver ce paramètre, veuillez contacter votre installerateur.

3.10 INSTALLATION DE LA COMMANDE À DISTANCE FACULTATIVE

Cet accessoire facultatif remplace le contrôle intégré et peut être installé à une distance maximale de 10m

Retirez le couvercle de l'I-PAC pour acceder au contrôle retirez le connecteur de traversée de cloison de la position existant. Déposez le capot avant. Debranchez la fiche indiquée et remplacez-le par une douille diaphragme. de la prise située à l'arrière du contrôleur, comme illustré.

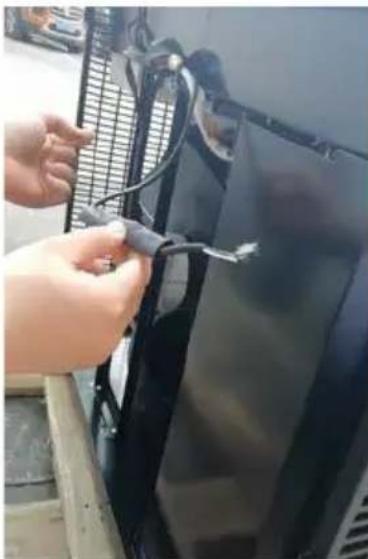

Faites passer le cable de 10m dans la douille.

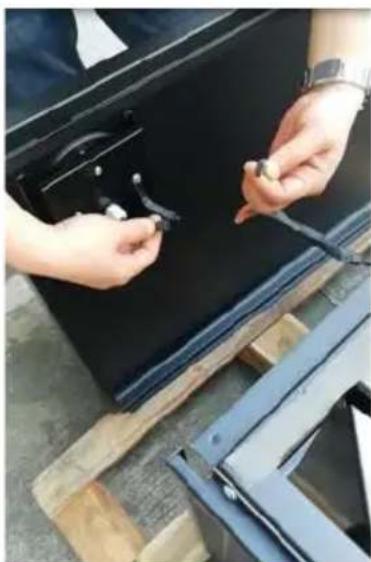

Acheminez le cable à l'intérieur de l'I-PAC en le fixant si nécessaire.

Branchez le cable. Branchez le cable.

Retirez les deux vis à l'arrière de la commande à distance.

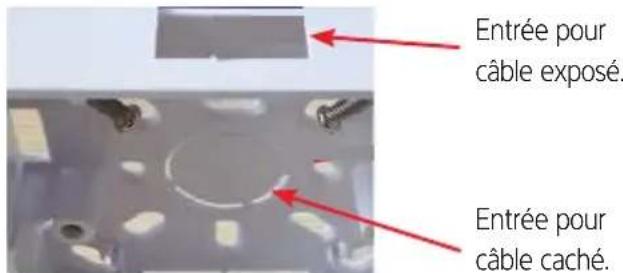

Retirez le séparateur approprié et posez l'arrête de la boite contre le mur.

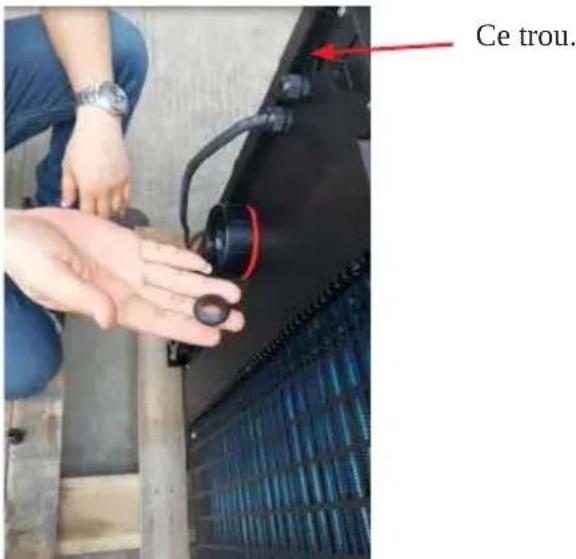

Si le cable est caché, placez la douille dans le trou pour protégger le cable du frottement.

Fixez le cable du contrôleur dans l'I-PAC

Replacez le capot avant et le capot supérieur.

Pour vérifier que l'installation est correcte, réglez la température sur la commande à distance à un niveau légèrement supérieur à celui de l'eau de la piscine. La pompe I-PAC doit fonctionner pour chauffer la piscine immédiatement si la synchronisation de la pompe n'est pas utilisé, ou lors de la prochaine période d'échantillonnage si la pompe est synchronisée.

4.0 FONCTIONNEMENT DE VOTRE POMPE À CHALEUR

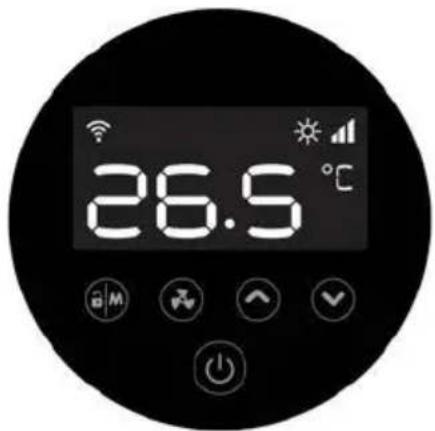

4.1 CLAVIER

Symbole Désignation	Fonction
	Marché/Arrêt	1. Marche/Arrêt 2 Paramètrage Wi-Fi
	Mode verrouillage/ déverrouillage et chauffage	1. Verrouiller/déverrouiller l'écran 2 Mode chauffage (18-40 °C) 3 Mode refroidissement (12-30 °C) 4 Mode automatique (12-40 °C)
	Mode vitesse	1. Boost 2 Whisper
	Haut/Bas Réglage de a température

Les boutons s'assombrissent lorsque le contrôle est verrouillé.

4.2 MODE D'EMPLOI

IMPORTANT

N'oubliez pas la temporisation d'une minute au démarrage de la pompe à chaleur.

a. Verrouillage de I'ecran

1) Appuyez sur pendant 3 secondes pour verrouiller ou déverrouiller l'écran. Les boutons deviennent sometimes lorsque le contrôle est verrouillé.
2) Durée de verrouillage automatique: 30 secondes en l'absence de fonctionnement.

b. Mise sous tension

Appuyez sur 3 secondes pour déverrouiller l'écran.

Appuyez sur pourmettre la pompe à chaleur en marche.

c. Réglage de la température

Appuyez sur et pour acher et regler la température définie.

d. Sélection du mode

1. Chauffage/Refroidissement/Auto

Appuyez sur pour basculer entre les modes chauffage, refroidissement et automatique.

Mode Symbole Plaage de réglage de la température de l'eau
Chauffage		18-40 °C
Refroidissement 12-30°
Auto		12-40 °C

e. Sélection du mode de vitesse

Appuyez sur la basculer entre le mode

Boost 11et

Whisper mode.

Mode par défaut:Boost.

Veuillez désirs le mode Boost pour le chauffage initial.

f.Wi-Fi

Lorsque I'ecran est en marche, appuyez sur pendant 3 secondes. Lorsque signote, renseignez la connexion Wi-Fi.

Connectez le Wi-Fi au téléphone mobile et renseignez le mot de passer, puis contrôle l'équipment par Wi-Fi. Lorsque l'application se connecte au Wi-Fi, levoyant s'allume.

g. Dégivrage

1. Dégivrage automatique : Lorsque la pompe à chaleur est en cours de dégivrage, – voyant clignote ; après le dégivrage, le voyant cesse de clignoter.
2. Dégivrage force : lorsque la pompe à chaleur chauffe et que le compresseur a fonctionné en continu pendant au moins 10 minutes, appuyez simultanément sur et pendant 5 secondes pour démarrer le dégivrage force. Le -voyant clignote et le dégivrage démarre, lorsque le voyant -cesse de clignoter, le dégivrage cesse.

L'intervalle entre les dégivrages forcez doit être supérieur à 30 minutes.

4.3 UTILISATION DE L'APPLICATION

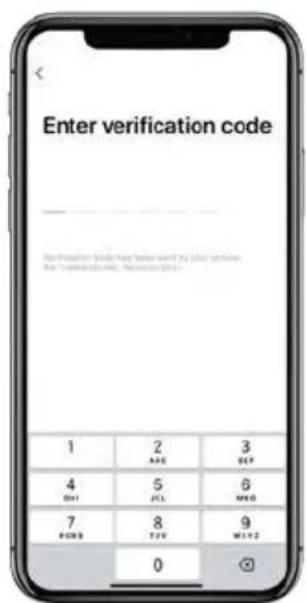

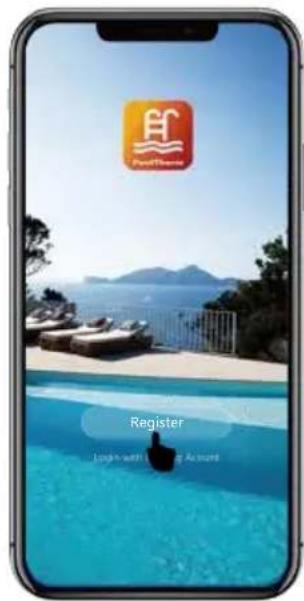

a) Télécharger l'application b) Enregistrement du compte

Anandropeleateehehagdrom

iosQeataleolovartgbrn

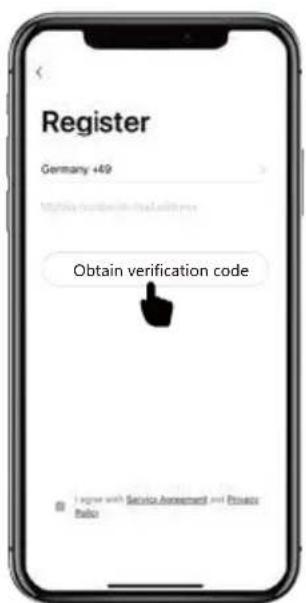

1. Inscrivez-vous par téléphone portable ou par e-mail

1. Mopgistorhenihrobiteratqare e-mail.

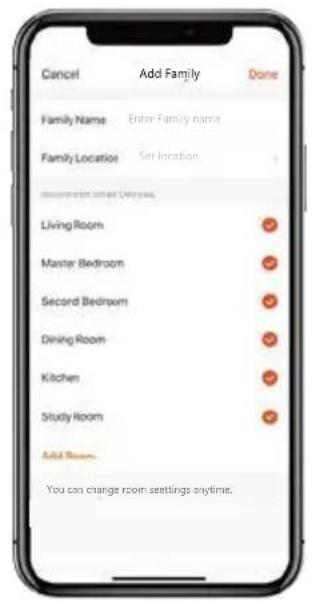

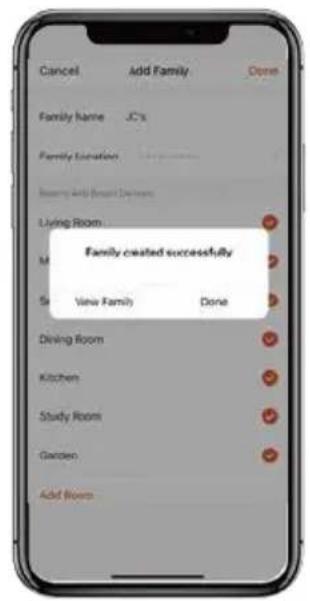

c. Créer une famille

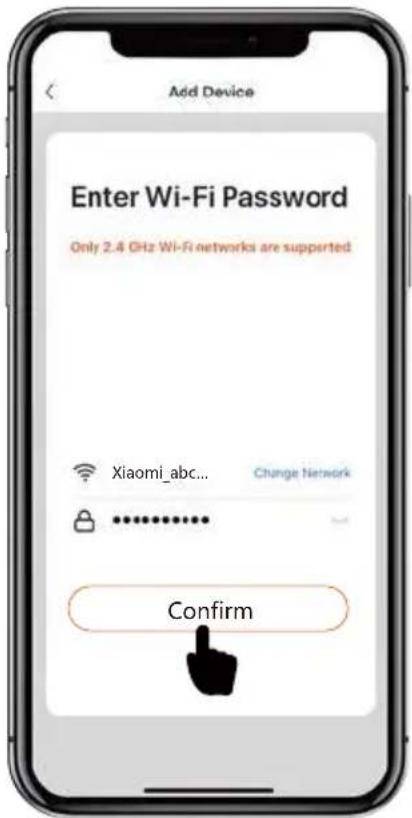

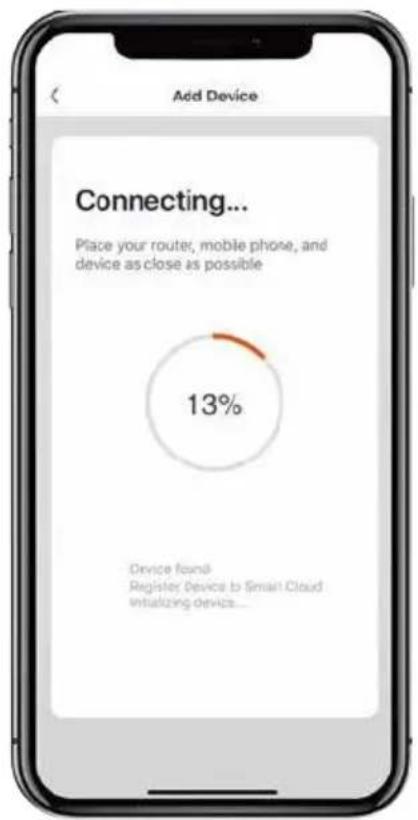

d. Appairage de l'application

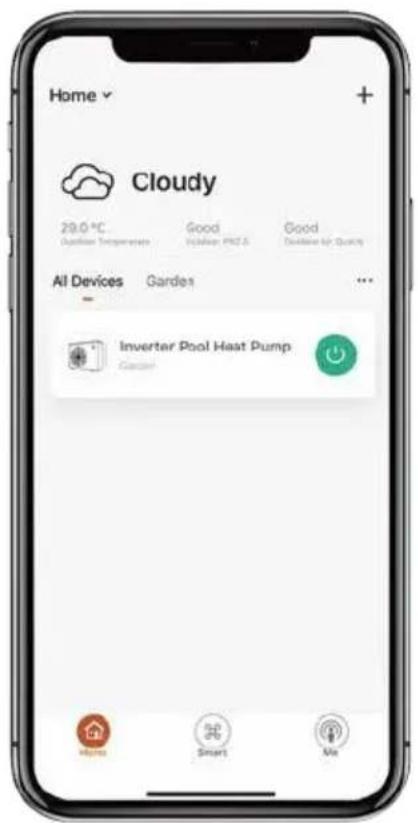

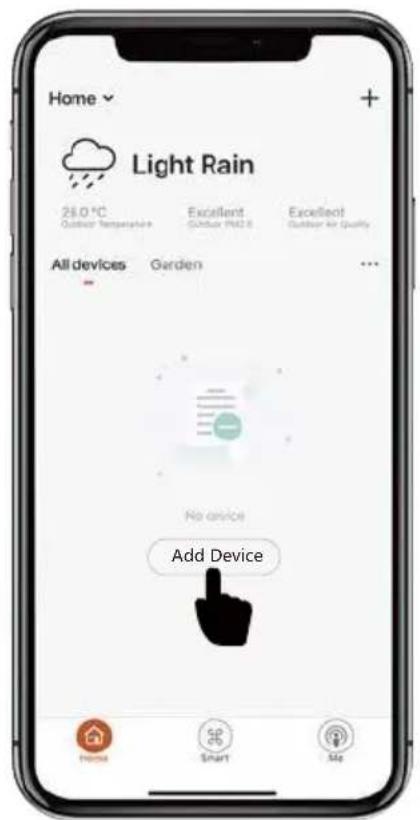

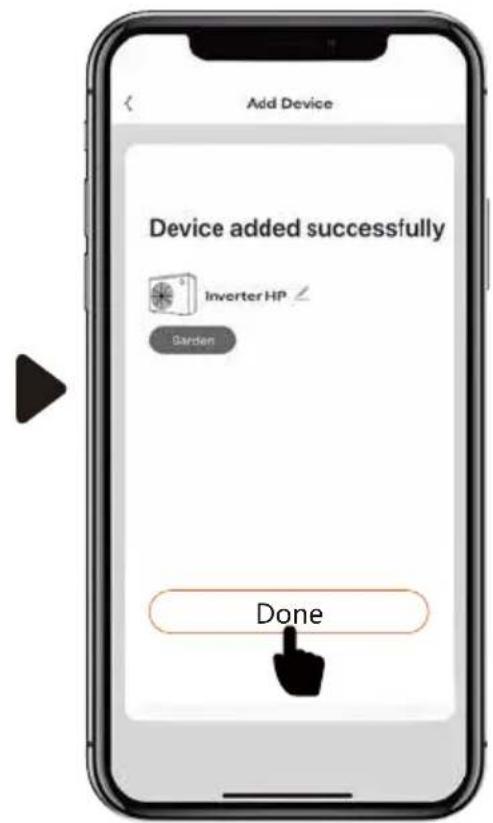

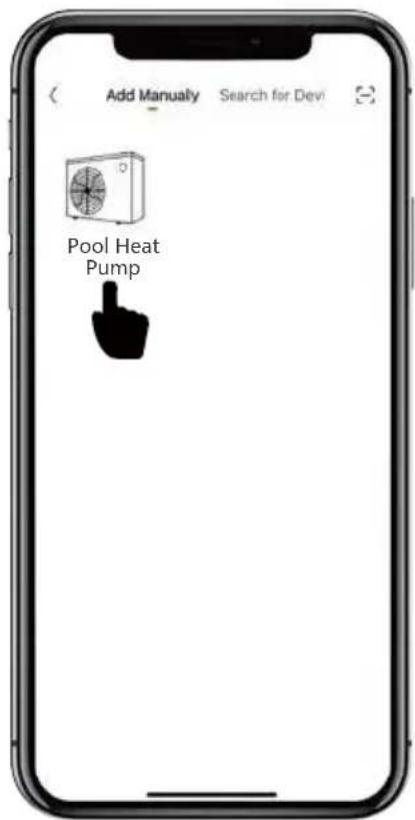

Veuillez vous assurer que vous etes connecte au Wi-Fi.

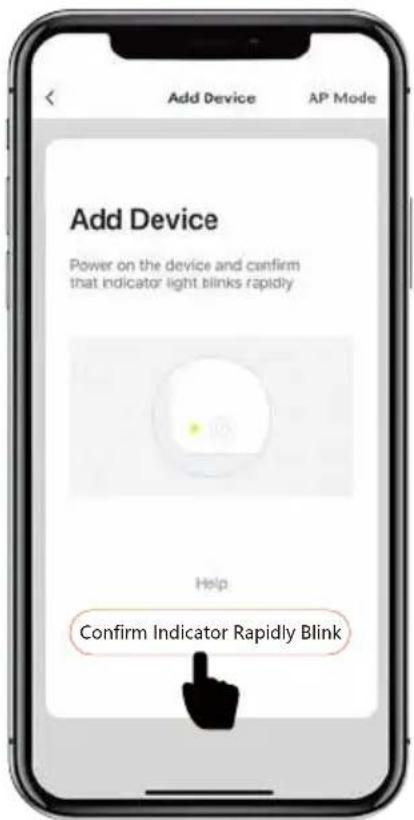

1. Appuyez sur « 8 ms secondes pour déverrouiller l'écran.

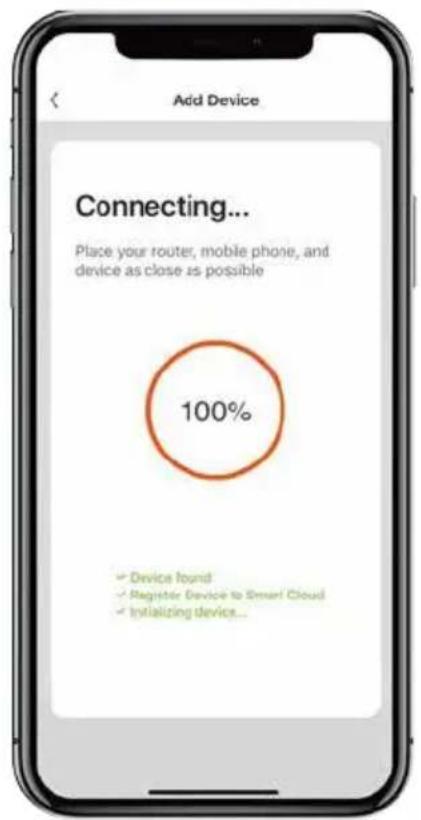

2. Appuyez sur « Ⓞ » trois secondes, relâchéz après avoir entendu le bip sonore et saisissez le code Wi-Fi. Pendant la connexion, le symbole « Ⓞ » clignote. Lorsque l'application se connecte au Wi-Fi, levoyant « Ⓞ s'allume.

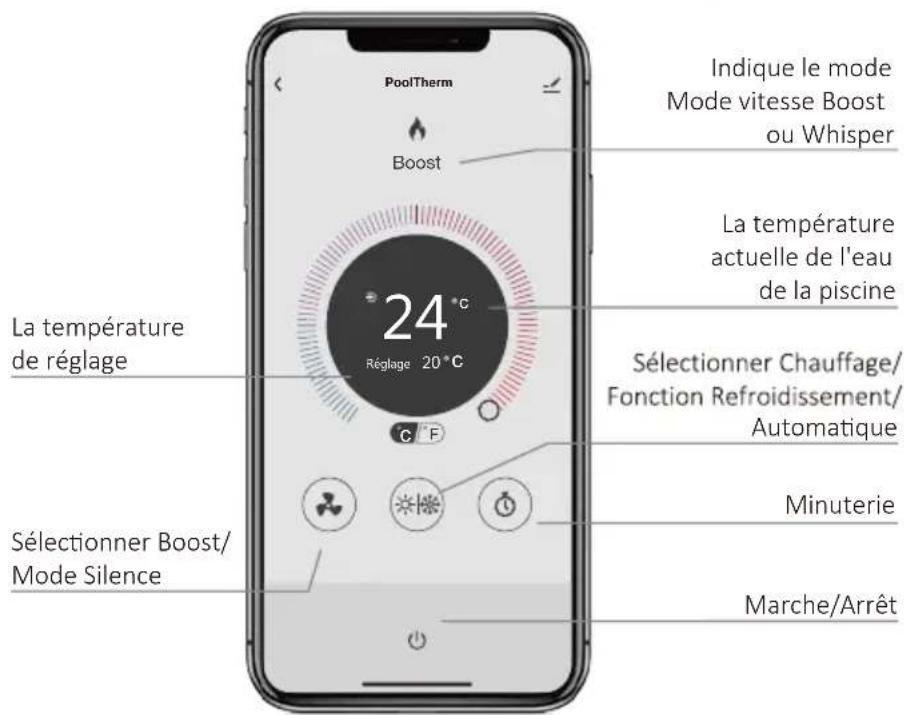

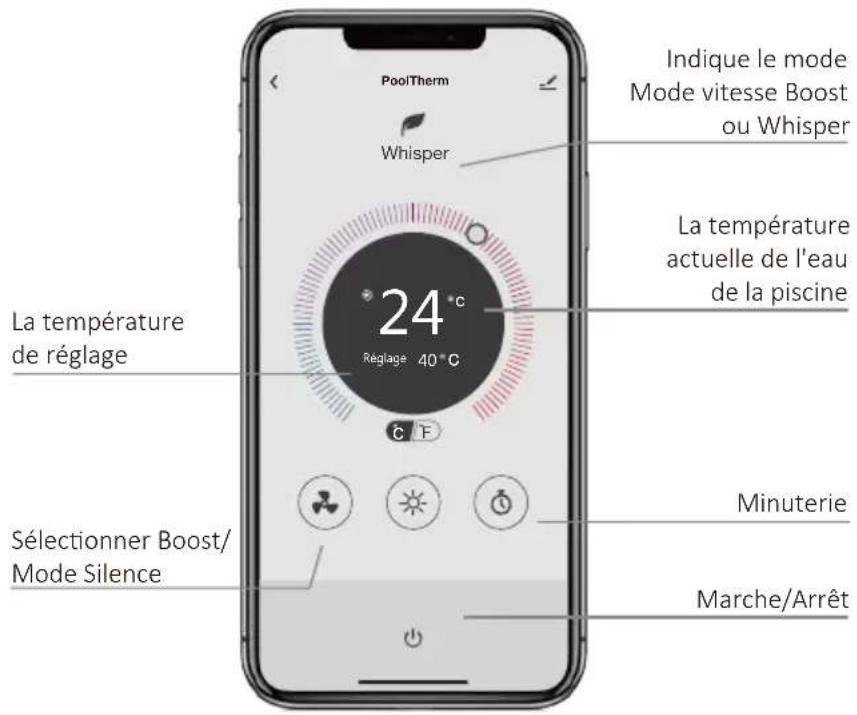

e. Fonctionnement

1. Pour pompe à chaleur avec fonction de chauffage uniquement :

1. Pour les pompes à chaleur avec fonction de chauffage et de refroidissement :

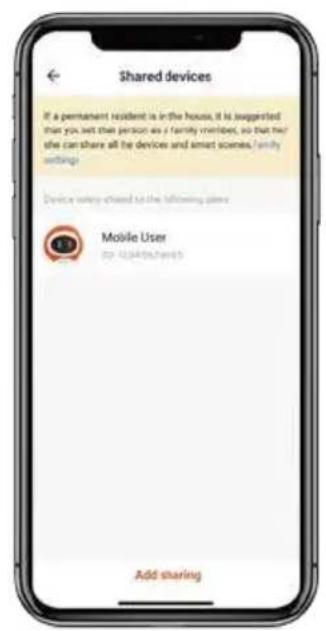

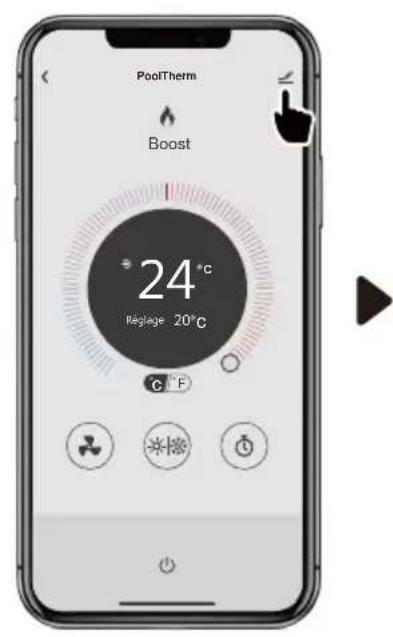

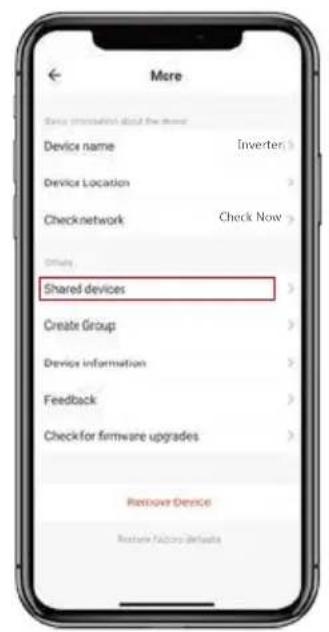

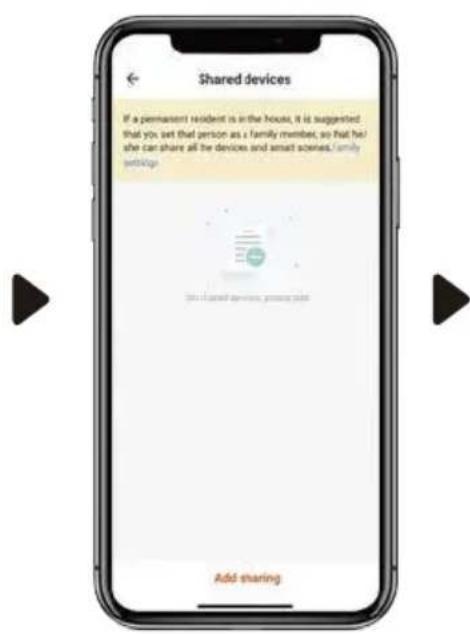

f. Partagez des apparèils avec les membres de votre famille

Après l'appairage, si les membres de votre famille veulent également contrôler l'appareil.

Veuillez d'abord laisser les membres de votre famille enregistrer l'application, puis l'administrateur peut procéder comme suit :

Remarques :

1. Les prévisions
   méteorologiques sont
   uniquement données à titre de reference.

L'application fait l'objet d'une mise à jour sans préavis.

4.4 UTILISATION DE LA COMMANDE À DISTANCE EN OPTION

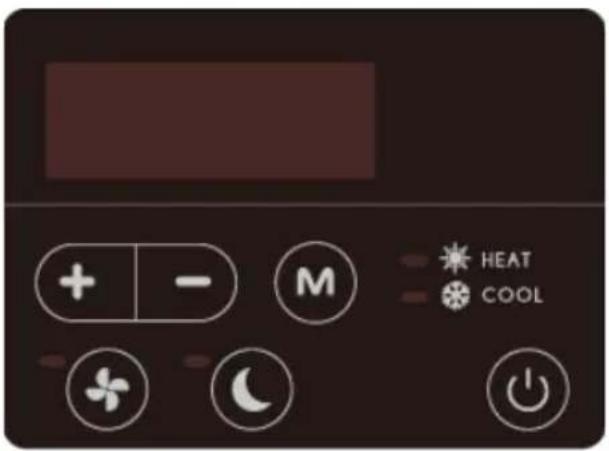

4.5 CLAVIER

Symbole Fonction
O	Marche/Arrêt
M	Mode Chauffage/Refroidissement/Auto
S	Appuyez pour démarrer le mode Boost
C	Appuyer pour démarrer le mode Whisper
+ -	Réglage et affichage de la température.

4.6 MODE D'EMPLOI

a. Mise sous tension et hors tension

Appuyez sur pourmettre en marche ou arreter la pompe à chaleur.

b. Réglage de la température

Appuyez sur + - pour afficher et régler la température.

c) sélection du mode

1. Modes Chauffage/Refroidissement/Auto

Appuyez sur M pour désir le mode chauffage, refroidissement et automatique.

En mode chauffage, le voyant est allumé.

En mode refroidissement, le voyageant est allumé.

En mode automatique, les voyants sont allumés.

1. Modes Whisper et Boost

Appuyez sur pour démarrer le mode Boost, et le voyage s'allume.

Appuyez sur pour demarrer le mode Whisper,

et levoyant s'allume.(Le mode par defaut est Boost.)

Veuillez désir le mode Boost le chiffage initial.

c. Dégivrage

1. Dégivrage automatique

Lorsque la machine est en cours de dégivrage, le voyant clignote; après le dégivrage, le voyant est allumé.

1. Dégivrage force

Lorsque la pompe à chaleur chauffe et que le compresseur a fonctionné en continu pendant au moins 10 minutes, appuyez simultanément sur et - sur le contrôleur à écran tactile pendant 5 secondes pour démarrer le dégivrage force.

Le voyant clignote et le dégivrage démarre ; lorsque le voyageant cesse de clignoter, le dégivrage)cesse.

L'intervalle entre les dégivrages forcez doit être supérieur à 30 minutes.

5.0 ESSAIS

Inspection de la pompe à chaleur avant utilisation

• Verifiez que le ventilateur, les admissions et les sorties d'air ne sont pas obstrués.
• Il est interdirit d'installer un tuyau de réfrigération ou des composants dans un environnement corrosif.

5.1 DYSFONCTIONNEMENT DE LA POMPE À CHALEUR

AVERTISSEMENT: Isolez la pompe à chaleur électriquement et attendez 3 minutes avant de retarder les panneaux ou d'ouvrir la pompe à chaleur.

• Reportez-vous à la liste de contrôle pour l'utilisateur à la section 5.2 et aux codes de panne indiqués à la section 5.3 avant d'appeler le service d'entretien

• N'essayez pas de modifier les paramètres de commande internes, car ils sont définis en usine et verrouillés.

• Vérifiez que le cablage électrique est conforme au schéma électrique et que la machine est mise à la terre.

• Verifiez soigneusement que l'interrupteur principal est désactifé.

• Verifiez le réglage de la température

• Vous devez signaler immédiatement à l'installateur tous les signes de fonctionnement anormal comme de l'eau qui goutte. En cas de doute ou si vous avez besoin de conseils, contactez l'équipe d'assistance par téléphone au [phone] (option 4).

Panne Raison Solution
La pompe à chaleur ne fonctionne pas	Pas d'alimentation Attendez que le courant soit rétabli.
	L'alimentation est coupée Activez l'alimentation
	Le fusible a grillé Vérôme et remplacez le fusible
	Le disjoncteur est désactivé Vérôme et activez le disjoncteur
Ventilateur en marche, mais chauffage insuffisant	Évaporateur bloqué Éliminez les obstructions
	Sortie d'air obstruée Éliminez les obstructions
	Retard du démarrage du compresseur	Attendez que le salarié de temporisation expire
Affichage normal, mais sans chauffage	Température régée trop bas	Réglez la température de chauffage souhaitée
	Retard du démarrage	Attendez que le salarié de temporisation expire
Action de commutation impréciée.	Arrêtez la machine, coupez immédiatement l'alimentation, puis contactez votre revendeur
Le fusible grille féquement ou le disjoncteur de fuite se déclenché féquement
Si les solutions ci-dessus ne fonctionnent pas, veuillez contacter votre installerateur en lui communiquant des informations détaillées et votre numéro de modèle. N'essayez pas de le réparer vous-même.

5 CODES DE PROTECTION

Ces codes indiquent l'arrêt de la machine en raison de circonstances externes Il ne s'agit pas de pannes de la pompe à chaleur

Numéro	Achage Raison	Solution
1	E3	Absence de débit d'eau dans la pompe à chaleur.	Vérifiez le circuit d'eau et la pompe de la piscine.
2 E4 Protection contre	Protection contre	a rotation triphasée.	Vérifiez que les phases sont correctement raccordées (faites appel à un électricien)
3	E5	La tension d'alimentation de la pompe à chaleur est hors plage.	Vérifiez l'alimentation.
4	E6	Faible débit d'eau indiqué par une différence de température d'arrivée et de sortie supérieure à 10 °C.	Vérifiez le débit d'eau et la pompe de la piscine.
5	Eb	La température ambiente est en dehors de la plage, inférieure à -5 °C (version Y -10 °C) ou supérieure à 43 °C.	Si vous étés à l'extérieur, attendez que les conditions ambantes s'améliorent (il peut être nécessaire de remisser le dispositif pendant l'hiver). S'il est installé dans un abri, vérifiez le recyclage de l'air.
5	Ed	Protection contre le gel. La pompe à chaleur chauffe pendant une courte période en mode veille pour éviter l'accumulation de givre. Cela ne remplace pas l'hivernage.	La pompe à chaleur redémarrera en mode veille une fois la procédure terminée.

5.3 CODES DE PANNE

Lorsque la pompe à chaleur affiche ces codes de panne, veuilles contacter votre installerateur pour obtenir des consels.

Non Écran Description du code de panne

1 E1 Alarme de surpression

2 E2 Alarme de basse pression

4 E7 Alarme de température de sortie d'eau hors de la plage

5 E8 Alarme température élevé de l'air rejeté

6 EA Alarme de surchauffe de l'évaporateur (uniquement en mode refroidissement)

7 P0 Échec de la communication avec le contrôleur

8 P1 Défaillance de la sonde de température d'arrivée d'eau

9 P2 Défaillance du capteur de température de sortie d'eau

10 P3 Défaillance de la sonde de température des gaz d'échéppement

11 P4 Défaillance de la sonde de température de la bobine de l'évaporateur

12 P5 Défaillance de la sonde de température de retour de gaz

13 P6 Défaillance de la sonde de température de la conduite de la surface de refroidissement

14 P7 Défaillance du capteur de température ambiente

15 P8 Défaillance de la sonde de la surface de refroidissement

16 P9 Défaillance du capteur de courant

17 PA Échec de redémarge de la mémoire

18 F1 Défaillance du module d'entrainment du compresseur

19 F2 Défaillance du module PFC

20 F3 Échec du démarrage du compresseur

21 F4 Échec de fonctionnement du compresseur

22 F5 Protection contre les surintensités de la carte d'onduleur

23 F6 Protection contre la surchauffe de la carte d'onduleur

24 F7 Protection de courant

25 F8 Protection contre la surchauffe de la surface réfrigérante

26 F9 Panne du moteur du ventilateur

27 Fb Plaque du filtre d'alimentation - pas de protection alimentation

28 FA Protection contre les surintensités du module PFC

6.0 MAINTENANCE

Isolez l'alimentation
électrique de la pompe à chaleur et attendez 3 minutes avant de procédér au nettoyage, à l'examen ou à la réparation.

Couvrez le corps de la pompe à chaleur lorsqu'elle n'est pas utilisée.

Veuillez nettoyer cette machine avec des détergents menagers ou de l'eau propre. N'utilisez JAMAIS de white spirit, de diluants ou tout autre produit similaire.

Vérifiez régulierement les boulons, les cables et les raccords.

La réparation, l'entretien et l'élimination des pompes à chaleur redondantes doivent être effectuels par des techniciens agreés. Il est interdit de laisser les gaz réfrigerants s'échapper dans l'air.

N'essayez pas de travailler sur l'équipement par vous-même. Un fonctionnement incorrect peut exposer au danger.

7.0 DEPANNAGE DES PANNES COURANTES

Exigences pour le personnel d'entretien

Toute personne impliquée dans une intervention sur un circuit de fluide réfrigerant doit être titulaire d'un certificate en cours de validité délivré par une autorité d'évaluation/agreee par l'industrie, F-Gas.

N'essayez pas de travailler sur l'équipment par vous-même.

8.0 FICHES TECHNIQUES

MODELE APPAREILS IPT8 ALX IPT12		ALX IPT16 ALX IPT22 ALX
CONDITION DE PERFORMANCE : Air 27 °C/Eau 27 °C/HR 80%
Capacité de chauffage kW 9,5 13 20 25
Plage COP 13,2-5,4 13,5-5,6 13,5-5,7 13,8	5,8
COP moyen à 50 % de la vitesse 8,9 9,7 9,3	9,6
CONDITION DE PERFORMANCE : Air 15 °C/Eau 26 °C/HR 70%
Capacité de chauffage kW 7	9,5	13,5 17
Plage COP		6,9-4,2	7-4	7-4,2	7,2-4
COP moyen à 50 % de la vitesse 6,3 6,1 6,3	6,4
CONDITION DE PERFORMANCE : Air 35 °C/Eau 28 °C/HR 80%
Puisance frigorifique (kW)		3,9 5,2 7,4	9,4
CHARACTERISTIQUES TECHNIQUES
Plage de fonctionnement - température de l'air	°C	de -5 °C à +43 °C
Plage de réglage du chauffage de l'eau	°C	de 18 °C à +40 °C
Plage de réglage du refroidissement par eau	°C	de 12 °C à +30 °C
ALIMENTATION ÉLECTRIQUE		230 V monophasé 50 Hz
Puisance d'entrée max.	kW	0,3-1,79	0,40-2,38	0,57-3,21	0,69-4,25
Courant d'entrée nominal	A	1,38-7,58	1,82-10,8	2,60-14,61	3,16-19,32
Courant d'entrée maximal	A	9,5	12,5	19,5	20
Disjoncteur différentiel type F	mA	30	30	30	30
Fusible aM/MCB type C	A	16	16	25	25
Niveau de pression acoustique à 10 m	dB(A)	19,6-31,5	21,9-32	24,3-36,1	24,9-36,7
Débit d'eau recommendé	m³/h	3-5	4-6	7-10	10-12
Chute de pression	m/kPa	0,36/3,5	0,41/4	0,56/5,5	0,77/7,5
Raccords pour l'eau de la piscine	Pouces	Femelle 1½" ou 50 mm
CHARACTERISTIQUES GÉNÉRALES :
Dimensions nettes (L × P × H)	mm	864 × 359 × 648	864 × 359 × 648	954 × 359 × 748	1084 × 429 × 948
Dimensions emballage (L × P × H)	mm	950 × 375 × 675	950 × 375 × 675	1040 × 375 × 775	1130 × 445 × 985
Poids net	kg	47	49	68	90
SYSTème ÉTANCHÈ
Fluide réfrigérant R32	kg	0,6 0,9 1,1	2
Exigence de surface minimale	m2 3,1 6,9	10,3 34

REMARQUES: Les paramètres de performance de la pompe à chaleur peuvent être modifiés sans préavis. Reportez-vous toujours à la plaque signalétique. Potentiel de rechauffement climatique (PRG) R32 - 675. Les données peuvent être modifiées sans avertissement préalable.

MODELE APPAREILS IPT 12 ALY IPT16 ALY IPT22 ALY
CONDITION DE PERFORMANCE : Air 27 °C/Eau 27 °C/HR 80%
Capacité de chauffage kW 15 21 27,5
Plage COP 15-6,6 14,8-6,4 15-6,5
COP moyen à 50 % de la vitesse 10,6 10,3 10,3
CONDITION DE PERFORMANCE : Air 15 °C/Eau 26 °C/HR 70%
Capacité de chauffage kW 11,5 14,5 18
Plage COP		7,7-4,6 7,1-4,6	7,5-4,6
COP moyen à 50 % de la vitesse		6,4 6,3	6,3
CONDITION DE PERFORMANCE : Air 35 °C/Eau 28 °C/HR 80%
Puisance frigorifique	kW	6,7 9,5	11,9
CHARACTERISTIQUES TECHNIQUES
Plage en fonctionnement - Température de l'air	°C	de -10 °C à +43 °C
Plage de réglage du chauffage de l'eau		de 18 °C à +40 °C
Plage de réglage du refroidissement par eau		de 12 °C à +30 °C
ALIMENTATION ÉLECTRIQUE		230 V monophasé 50 Hz
Puisance d'entrée max.	kW	0,27-2,28	0,41-3,15	0,48-3,91
Courant d'entrée nominal	A	1,17-9,91	1,78-13,69	2,08-17
Courant d'entrée maximal	A 13,5	17	20
RCD nominal de type F	mA	30 30	30
Fusible nominal aM/MCB de type C	A 20 25	25
Niveau de pression acoustique à 10 m	dB(A)	20,8-24,5	20,4-33,7	23-34,4
Débit d'eau recommendé	m³/h	5-7	8-10	10-12
Chute de pression	m/kPa	0,49/4,8	0,61/6	0,77/7,5
Raccords pour l'eau de la piscine	Pouces	Femelle 1½" ou 50 mm
CHARACTERISTIQUES GÉNÉRALES
Dimensions nettes (L × P × H)	mm	954x359x648	954x429x755	1084x429x948
Dimensions (L × P × H)	mm	1040x445x655	1040x445x655	1130x445x985
Poids net	kg	52 68	90
SYSTème ÉTANCHÈ
Fluide réfrigérant R32	kg	0,9 1,2	2
Exigence de surface minimale	m2	6,9	12,3	34

REMARQUES: Les paramètres de performance de la pompe à chaleur peuvent être modifiés sans préavis. Reportez-vous toujours à la plaque signalétique. Potentiel de rechauffement climatique (PRC) R32 - 675. Les données peuvent être modifiées sans avertissement préalable.

MODELE APPAREILS IPT16 BLY IPT22 BLY IPT28 BLY
CONDITION DE PERFORMANCE : Air 27 °C/Eau 27 °C/HR 80%
Capacité de chauffage kW 21 27,5 36
Plage COP 14,8-6,4 15-6,8 14,8-6
COP moyen à 50 % de la vitesse 10,3 10,3 10,2
CONDITION DE PERFORMANCE : Air 15 °C/Eau 26 °C/HR 70%
Capacité de chauffage kW 14,5 18 23,9
Plage COP		7,1-4,6	7,5-4,6	7,5-4,6
COP moyen à 50 % de la vitesse		6,3	6,3	6,3
CONDITION DE PERFORMANCE : Air 35 °C/Eau 28 °C/HR 80%
Puisance frigorifique	kW 9,5	11,9	16
CHARACTERISTIQUES TECHNIQUES
Plage de fonctionnement - température de l'air	°C	de -10 °C à +43 °C
Plage de réglage du chauffage de l'eau		de 18 °C à +40 °C
Plage de réglage du refroidissement par eau		de 12 °C à +30 °C
Alimentation électrique		400 V triphasé 50 Hz
Puisance d'entrée max.	kW	0,41-3,15	0,48-3,91	0,64-5,20
Courant d'entrée nominal	A	0,59-4,56	0,69-5,66	0,92-7,53
Courant maximal	A	5,8	7	9,5
RCD nominal de type B	mA	30	30	30
Fusible nominal aM/MCB de type C	A	10	10	16
Niveau de pression acoustique à 10 m	dB(A)	20,4-33,7	23-34,4	22,1-34,2
Débit d'eau recommendé	m/h	8-10	10-12	12-18
Chute de pression	m/kPa	0,61/6	0,77/7,5	0,85/8/0,5
Raccords pour l'eau de la piscine	Pouces	Femelle 1½" ou 50 mm
CHARACTERISTIQUES GÉNÉRALES
Dimensions (L × P × H)	mm	954x429x755	1084x429x948	1154x539x948
Dimensions emballage (L × P × H)	mm	1040x445x655	1130x445x985	1200x555x985
Poids net	kg	68	93	120
SYSTème ÉTANCHÈ
Fluide réfrigérant R32	kg	1,2	2	2,7
Exigence de surface minimale	m2 12,3	34	62

REMARQUES

Les paramètres de performance de la pompe à chaleur peuvent être modifiés sans préavis. Reportez-vous toujours à la plaque signalétique. Potentiel de rechauffement climatique (PRC) R32 - 675. Les données peuvent être modifiées sans avertissement préalable.

9.0 DIMENSIONS

	ABC	DEFGHJ
IPT8 ALX 334 5	60 318 359	864 250 74	648 116
IPT12 ALX 334 5	60 318 359	864 290 74	648 116
IPT16 ALX 334 5	90 318 359	954 390 74	74 748 116
IPT22 ALX 404 7	20 388 429	1084 640	74 948 107

	ABC	DEFGHJ
IPT12 ALY 334	90 318 359	954 340	74 648 107
IPT16 ALY 404	90 388 429	954 460	74 755 107
IPT16 BLY 404	90 388 429	954 460	74 755 107
IPT22 ALY 404	20 388 429	1084 620	74 948 107
IPT22 BLY 404	20 388 429	1084 620	74 948 107
IPT28 BLY 514	90 498 539	1154 650	74 948 128

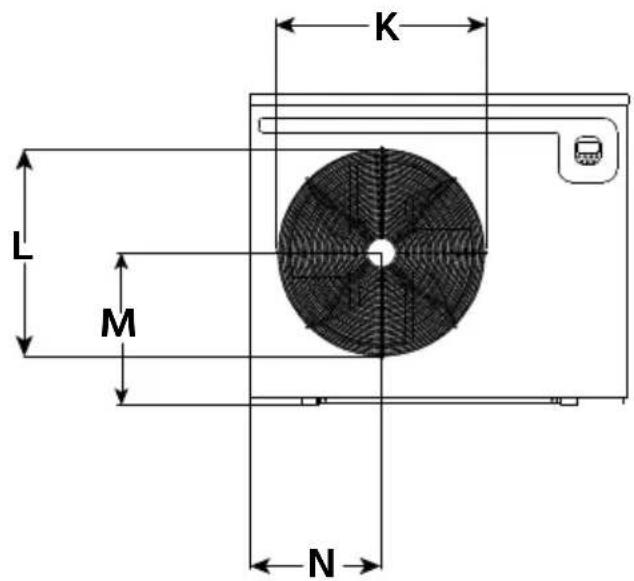

9.1 DIMENSIONS

	K L M N	P Q R
IPT8 ALX	478 465	285 288 533 565	50
IPT12 ALX	478 465	285 288 630 565	50
IPT16 ALX	478 465	349 315 675 666	50
IPT22 ALX	645 630	462 405 799 861	50

	K L M N	P Q R
IPT12 ALY	478 465	300 349 743 566	50
IPT16 ALY	587 540	370 349 731 667	50
IPT16 BLY	587 540	370 349 731 667	50
IPT22 ALY	645 630	462 405 799 861	50
IPT22 BLY	645 640	462 405 799 861	50
IPT28 BLY	645 630	462 400 876 866	50

10.0 PROCEDURE D'HIVERNAGE

AVERTISSEMENT. Isolez la machine avant de l'ouvrir! La pompe à chaleur contient un équipement électrique et rotatif, il est donc recommendé, pour votre propre sécurité, de confier la procédure suivante à une personne compétente.

(Procedure de vidange)

TOUS LES MODELES

Objectif

Protégé contre le gel

Supprimer les problèmes de corrosion

Désactiver les composants électriques

1. Coupe l'alimentation électrique de la pompe à chaleur.
2. Retirez les fusibles externes et stockez-les dans un endroit sur loin de la pompe à chaleur pour éviter sa remise en route accidentelle.
3. Assurez-vous que la pompe de circulation d'eau est arrêtée.
4. Vidangez l'eau de la pompe à chaleur:
   a) par la vanne de vidange le cas échéant.
   b) en débranchant les conduites d'alimentation et d'évacuation de la pompe à chaleur.

c) en-retirantle couverclevedividange du condenseur.
d) rincez le circuit d'eau de la pompe à chaleur à l'EAU DE ROBINET PROPRE (PAS À L'EAU DE LA PISCINE) en utilisant le tuyau d'écoulement branché au raccord de sortie pendant au minimum 10 minutes; utilisez un giclaur, le cas échéant.
e) laissez l'eau s'évacuer. Ensuite, placez des sacs en plastique sur les raccords d'eau et fermez-les hermetiquement en utilisant des elastiques.
5. Déclippez le boitier électric (page 18) et vaporisez généusement l'intérieur de l'unité avec un hydrofuge WD-40 ou similaire.
6. Si la pompe à chaleur est installée en extérieur, protégez-la des aléas climatiques en la couvrant avec une housse VENTILÉE. Une housse sur mesure est disponible. N'utilise pas de feuille de plastique, car de la condensation peut se former à l'intérieur de l'appareil.

Le non respect de cette procEDURE invalidate la garantie. Or des dommages dus au gel ou à la corrosion peuvent survenir.

10.1 PROCEDURE DE DEMARRAGE APRES L'HIVERNAGE

1. Replacez les couvercles (s'ilns ne sont pas installés).
2. Retirez la grille avant en utilisant une Brosse douce pour nettoyer les surfaces à ailettes de la pompé à chaleur. Replacez le panneau.
3. Retirez les protections en plastique placées sur les raccords d'eau, et rebranchez les conduites d'eau ou fermez la vanne de vidange.

4. Démarrez la pompe de circulation d'eau, laissez-la fonctionner pendant au moins 15 minutes pour réguler le début et laisser s'évacuer l'air contenu dans les conduites.

5. Replacez les fusibles sur le panneau électrique de la pompe à chaleur.

6. Mettez la pompe à chaleur en route.
7. Vérifiez que le thermostat est régèle sur la température souhaïée de la piscine.
8. Vérifiez quotidiennement que le pH de l'eau de la piscine est correct et que son équilibre chimique est correct.

Voir la section 11.0 Conditions de garantie.

11.0 CONDITIONS DE GARANTIE

Lorsque la mise en service est assurée au Royaume-Uni et en Irlande, elle doit être effectuee par du personnel formé et agreé en us

Les exclusions suivantes s'appliquent à la garantie accordée par Dantherm Ltd. Aucune plante ne sera acceptée si :

1. La pompe à chaleur est installée de chaque manière ne respectant pas les générées procédures définies par Dantherm A/S.
2. La pompe à chaleur a été modifiée ou est réglée par une personne non/agreee par Dantherm Ltd.
3. La pompe à chaleur est mal dimensionnée pour l'application qui en est faite.
4. Le débit d'eau dans l'appareil est hors des limites spécifiées.
5. Le pH de l'eau et/ou l'équilibre chimique se situant en dehors des limites suivantes :

Acidité, pH pH 7,2-7,8
Alcalinité totale, en CaCO3	ppm 80	120
Dureté totale, en CaCO3	ppm 150	-250
Total des solides dissous ppm 1000
Salinité maximale ppm 35000
Plage de chlorè libre ppm 1-2 usage		domestique
Plage de chlorè libre ppm 3-6 usage		commercial
Surchloration max.		30 ppm par 24 heures
Brome ppm 2-5
Baquacil ppm 25-50
Ozone ppm		0,9 max.
Teneur en cuivre maximale ppm 1
Purificateur ionique Aquamatic ppm		2 max.

1. La pompe à chaleur a été endommagée par le gel.
2. L'alimentation électrique est insuffisante ou n'est pas correcte.
3. L'ampérage du ventilateur et la pression des conduites sont hors des limites spécifiées.
4. Le débit d'admission et de sortie d'air de l'appareil est hors des limites spécifiées.

En cas de doute ou si vous avez besoin de conseils, veuillez contacter le service après-vente de Dantherm Group UK en appelant le [phone] (option 4) ou en envoyant un e-mail à service. dé[e-mail]

Veuillez indiquer le NUMERO DE MODELE et le NUMERO DE SERIE de votre pompe à chaleur pour toute demande technique ou d'entretien. Cela aidera à étabir un diagnostic correct et garantira que l'entretien peut être effectué dans les autres périés delais.

12.0 DÉCLARATION DE CONFORMITÉ

DANTHERMGROUP

Dantherm Ltd.

gamm de pompes a chaleur a refrigerant et moteur electrique IPT8A, IPT12A, IPT16A, IPT22A, IPT16B, IPT22B, IPT28B

sort conformes

aux normes EN 60335-1:2012+A13:2017, EN 60335-2-40:2015, EN 62233:2008 donc conformes à la directive 2014/35/UE relative aux équipements électique basse tension et aux exigences essentielles de la sécurité de la directive 2006/42/CE relative aux machines.

sort conformes

aux normes EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN61000-3-3:2013 donc conformes à la directive 2014/30/UE sur la compatabilité électromagnétique.

Conformément à la directive RoHS RoHS 2011/65/CE modifiée par la directive [UE] 2015/863

Dans le champ d'application de la directive DEEE 2012/19/EU.

Don Kempster

Directeur financier

Date

25/3 2021

AERIAL

calorex

Dantherm

MASTER

Dantherm A/S

Marienlystvej 65

DK-7800 Skive

Denmark

t.+4596143700

Dantherm Ltd.

Carga de R32 kg 0,6 0,9 1,1 2 0,9 1,2 2 2,7

refrigerante
