I-PAC+ 16 - Pompe à chaleur Calorex - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Pomp à chaleur
Capacité de chauffage	16 kW
Type de fluide frigorigène	R410A
Température de fonctionnement	-5°C à 35°C
Rendement énergétique (COP)	4.0
Dimensions (L x l x H)	1200 x 600 x 800 mm
Poids	150 kg
Niveau sonore	50 dB(A)
Installation	À l'extérieur, sur une surface plane
Entretien	Vérification annuelle par un professionnel
Garantie	2 ans
Normes de sécurité	Conforme aux normes CE
Applications	Chauffage de piscine, chauffage de maison
Accessoires inclus	Kit de montage, manuel d'utilisation

FOIRE AUX QUESTIONS - I-PAC+ 16 Calorex

Quelle est la capacité de chauffage de la Calorex I-PAC+ 16 ?

La Calorex I-PAC+ 16 a une capacité de chauffage de 16 kW.

Comment installer la pompe à chaleur Calorex I-PAC+ 16 ?

Il est recommandé de faire appel à un professionnel qualifié pour l'installation de la Calorex I-PAC+ 16 afin d'assurer un fonctionnement optimal.

Quels sont les avantages de la Calorex I-PAC+ 16 ?

La Calorex I-PAC+ 16 offre une efficacité énergétique élevée, un faible niveau sonore et un fonctionnement fiable tout au long de l'année.

Comment entretenir la Calorex I-PAC+ 16 ?

Un entretien régulier est nécessaire, y compris le nettoyage des filtres et la vérification des niveaux de fluide frigorigène. Un entretien professionnel annuel est recommandé.

Quel est le niveau sonore de la Calorex I-PAC+ 16 ?

La Calorex I-PAC+ 16 fonctionne à un niveau sonore d'environ 50 dB, ce qui est comparable à une conversation normale.

Que faire si la pompe à chaleur ne chauffe pas correctement ?

Vérifiez si les réglages de température sont corrects, si les filtres sont propres et si le circuit de fluide frigorigène est en bon état. Si le problème persiste, contactez un professionnel.

La Calorex I-PAC+ 16 est-elle adaptée pour une utilisation en extérieur ?

Oui, la Calorex I-PAC+ 16 est conçue pour une installation en extérieur et peut fonctionner efficacement même par temps froid.

Quelle est la garantie de la Calorex I-PAC+ 16 ?

La Calorex I-PAC+ 16 est généralement fournie avec une garantie de 2 ans, mais cela peut varier selon le revendeur.

Comment réinitialiser la Calorex I-PAC+ 16 ?

Pour réinitialiser la Calorex I-PAC+ 16, éteignez l'appareil, attendez environ 10 secondes, puis rallumez-le.

Où puis-je trouver des pièces de rechange pour la Calorex I-PAC+ 16 ?

Les pièces de rechange pour la Calorex I-PAC+ 16 peuvent être commandées auprès de votre revendeur local ou via le site web du fabricant.

MODE D'EMPLOI I-PAC+ 16 Calorex

Pompes à chaleur à onduleur I-PAC/I-PAC+ IPT 8, 12, 16, 22, 28

Manuel d'installation et d'utilisation 1005494 version 6

PRÉCAUTIONS DE SÉCURITÉ

Ce produit contient des équipements électriques et rotatifs. UNIQUEMENT des personnes qualifiées et compétentes doivent intervenir sur cet appareil. Elles doivent être isolées électriquement avant de retirer les panneaux d'accès.

Cet appareil peut être utilisé par des enfants à partir de huit ans et des individus dont les capacités physiques, sensorielles ou mentales sont réduites, ou manquant d'expérience et connaissance pour autant qu'ils soient supervisés ou qu'ils reçoivent les instructions nécessaires à l'utilisation sécurisée de l'appareil et comprennent les dangers auxquels ils s'exposent. Les enfants ne doivent pas jouer avec l'appareil. Les opérations de nettoyage et de maintenance ne doivent pas être confiées à des enfants sans surveillance.

2.0 À PROPOS DE VOTRE POMPE À CHALEUR......8

2.1 TRANSPORT 8

Merci d'avoir choisi ce produit conçu pour un fonctionnement silencieux et éco-énergétique. C'est la manière idéale de chauffer votre piscine de manière écologique.

Ce guide fournit les informations nécessaires à l'installation et à l'utilisation efficace du produit. Veuillez lire ce manuel et utiliser les procédures d'installation et d'utilisation correctes.

Ce manuel est destiné aux installateurs et aux utilisateurs. Lisez l'ensemble du manuel avant d'utiliser la pompe à chaleur. La connaissance de la procédure d'utilisation de l'appareil et de ses dispositifs de sécurité est importante pour éviter les dommages matériels ou corporels.

Cet appareil peut être utilisé par des enfants à partir de huit ans et des individus dont les capacités physiques, sensorielles ou mentales sont réduites, ou manquant d'expérience et connaissance pour autant qu'ils soient supervisés ou qu'ils reçoivent les instructions nécessaires à l'utilisation sécurisée de l'appareil et comprennent les dangers auxquels ils s'exposent. Les enfants ne doivent pas jouer avec l'appareil. Les opérations de nettoyage et de maintenance ne doivent pas être confiées à des enfants sans surveillance.

1.2 AVERTISSEMENTS

Les informations de sécurité importantes sont contenues dans ce manuel et indiquées sur la pompe à chaleur.

Veuillez lire et suivre toutes les consignes de sécurité.

Le fluide réfrigérant utilisé dans cette pompe à chaleur est le R32. Ce réfrigérant est respectueux de l'environnement, mais les consignes de sécurité doivent être scrupuleusement respectées.

Le panneau AVERTISSEMENT indique un danger. Il attire l'attention sur une procédure ou une pratique qui, si elle n'est pas respectée, peut entraîner des blessures. Les panneaux et procédures d'avertissement doivent être respectés.

Si vous suspectez une fuite de fluide réfrigérant, cessez d'utiliser la pompe à chaleur et contactez le service après-vente du groupe Dantherm UK. [e-mail]

Prendre les précautions suivantes afin d'éviter tout danger :

SÉCURITÉ DES FLUIDES RÉFRIGÉRANTS :

Cette pompe à chaleur contient du fluide réfrigérant R32. Toute intervention sur le système de réfrigération et toute réparation ou mise au rebut doivent être effectuées par des ingénieurs dûment qualifiés et agréés.

Les réparations, l'entretien et la mise au rebut doivent être effectués dans l'UE par des ingénieurs agréés F-Gas.

Dégazer complètement le réfrigérant avant toute opération de brasage. Le brasage ne peut être effectué que par des techniciens formés au règlement UE 517/2014.

L'évaluation des risques doit être effectuée avant de commencer la maintenance ou les réparations.

Des mesures de sécurité et une évaluation des risques appropriées doivent être prises avant le début des travaux.

N'essayez pas de travailler sur l'équipement par vous-même.

Consultez l'ingénieur qualifié qui entreprend le travail pour déterminer toutes les exigences avant de commencer le travail.

ACTIONS À ÉVITER (UTILISATION ET MANIPULATION) :

Soyez particulièrement prudent lors de la manipulation de la pompe à chaleur afin de ne causer aucun dommage susceptible d'entraîner une fuite dans le circuit frigorifique.

N'utilisez aucun moyen visant à accélérer le nettoyage ou le processus de dégivrage, autres que ceux recommandés par le fabricant.

Ne pas percer ou brûler.

EN CAS D'INCENDIE :

Des fumées toxiques peuvent se produire en cas d'incendie. Le cas échéant, quittez la pièce aussi vite que possible.

EXIGENCES EN MATIÈRE D'EMPLACEMENT :

La pompe à chaleur contient du fluide réfrigérant R32. Les conditions d'emplacement suivantes doivent donc être respectées :

La pompe à chaleur doit être maintenue à l'écart de foyers d'incendie ou de flammes nues.

La pompe à chaleur doit être installée, utilisée et stockée dans un endroit, dont la surface au sol est supérieure aux exigences minimales. Voir la section 3.2.

L'appareil doit être entreposé dans une pièce sans source d'inflammation en fonctionnement continu (par exemple : flammes nues, appareil à gaz en marche ou chauffage électrique en service).

Veillez à ne pas obstruer les ouvertures de ventilation pendant le fonctionnement.

N'utilisez pas et ne stockez pas de gaz ou de liquides combustibles à proximité de la pompe à chaleur.

Vérifiez l'existence de règlements locaux auxquels vous devez vous conformer, lors de l'installation ou de l'entreposage de la pompe à chaleur.

Sachez que les réfrigérants ne dégagent pas toujours d'odeur.

L'installation doit être effectuée par du personnel compétent, conformément à ce manuel.

INSTALLATION :

Lisez le mode d'emploi avant l'installation, l'utilisation et la maintenance.

En cas de fuite de gaz R32 pendant l'installation, arrêtez immédiatement l'installation et appelez le centre de service.

Si une réparation est nécessaire, veuillez contacter le centre de service après-vente le plus proche.

Pour éviter une surchauffe ou un refroidissement excessif de l'eau de la piscine, vérifiez et réglez la température sur le panneau de commande.

Les performances de chauffage peuvent être améliorées en isolant la tuyauterie de d'arrivée et de retour.

Il est recommandé d'utiliser une couverture sur la piscine pour réduire les perte de chaleur.

FLUX D'AIR :

La pompe à chaleur doit disposer d'une circulation d'air adéquate. Voir la section 3.1.

N'obstruez pas le flux d'air à proximité de l'admission ou de la sortie.

SÉCURITÉ ÉLECTRIQUE :

L'isolateur d'alimentation secteur doit être hors de portée des enfants.

Après une coupure de courant, lorsque l'alimentation électrique est rétablie, la pompe à chaleur peut démarrer sans avertissement.

Les orages peuvent endommager l'équipement électronique. Idéalement, la pompe à chaleur doit être mise hors tension au niveau du secteur.

DYSFONCTIONNEMENT DE LA POMPE À CHALEUR :

AVERTISSEMENT : Isolez la pompe à chaleur électriquement et attendez 3 minutes avant de retirer les panneaux ou d'ouvrir la pompe à chaleur.

Reportez-vous à la liste de contrôle pour l'utilisateur à la section 5.2 et aux codes de panne indiqués à la section 5.3 avant d'appeler le service d'entretien

N'essayez pas de modifier les paramètres de commande internes, car ils sont définis en usine et verrouillés.

Vous devez signaler immédiatement à l'installateur tous les signes de fonctionnement anormal comme de l'eau qui goutte. En cas de doute ou si vous avez besoin de conseils, contactez l'équipe d'assistance par téléphone au [phone] (option 4).

MAINTENANCE

Isolez l'alimentation électrique de la pompe à chaleur et attendez 3 minutes avant de procéder au nettoyage, à l'examen ou à la réparation.

Veuillez nettoyer cette machine avec des détergents ménagers ou de l'eau propre. N'utilisez JAMAIS de white spirit, de diluants ou tout autre produit similaire.

Vérifiez régulièrement les boulons, les câbles et les connexions.

MISE AU REBUT :

La réparation, l'entretien et l'élimination des pompes à chaleur doivent être effectués par des techniciens agréés. Il est interdit de laisser les gaz réfrigérants s'échapper dans l'air.

N'essayez pas de travailler sur l'équipement par vous-même. Un fonctionnement incorrect peut entraîner un danger.

	N'utilisez aucun moyen visant à accélérer le nettoyage ou le processus de dégivrage, autres que ceux recommandés par le fabricant.
	L'appareil doit être entreposé dans une pièce sans source d'inflammation en fonctionnement continu (par exemple : flammes nues, appareil à gaz en marche ou chauffage électrique en service).
	Ne pas percer ni brûler.
	Sachez que les réfrigérants ne dégagent pas toujours d'odeur.
	Les appareils doivent être installés, utilisés et entreposés dans une pièce, dont la surface au sol est supérieure à Xm2, où X est la « surface minimale » indiquée aux points 3.2 et 8.0.

	La pompe à chaleur doit être maintenue à l'écart de foyers d'incendie ou de flammes nues.
	La pompe à chaleur doit être installée dans un endroit bien ventilé. Les zones fermées ne sont pas autorisées.
	Les réparations et la mise au rebut doivent être effectuées par des ingénieurs agréés F-Gas.
	Dégazer complètement le réfrigérant avant toute opération de brasage. Le brasage ne peut être effectué que par des techniciens formés au règlement européen 517/2014.

2.0 À PROPOS DE VOTRE POMPE À CHALEUR

2.1 TRANSPORT

Maintenez toujours la pompe à chaleur en position verticale.

Ne soulevez pas la pompe à chaleur par les raccords d'arrivée ou de sortie d'eau.

(Le non-respect de cette consigne risque d'endommager l'échangeur thermique en titane à l'intérieur de la pompe à chaleur).

2.2 ACCESSOIRES

Ces accessoires sont fournis avec la pompe à chaleur.

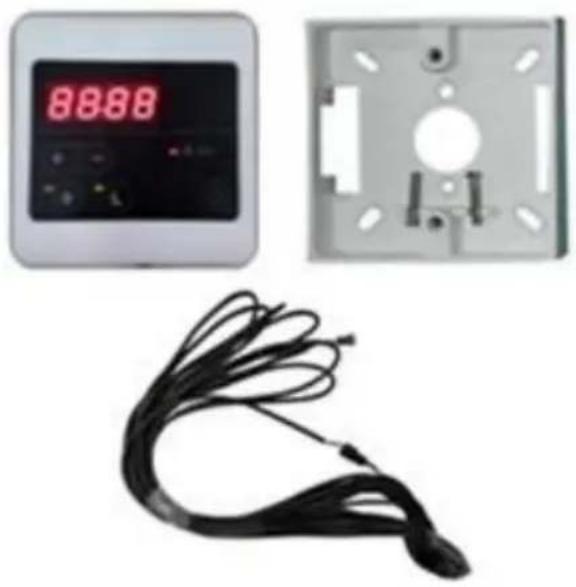

Les articles suivants sont des accessoires supplémentaires disponibles à l'achat.

Kit de commande à distance pour installation intérieure. (Rallonge de 10 m).

Couvercle pour l'hiver

• Compresseur inverter CC sans palier
- Technologie EEV (détendeur électronique)
- Dégivrage rapide par cycle inversé avec vanne à 4 voies
- Échangeur de chaleur à courants croisés haute efficacité en titane
- Protection contre la haute pression et la basse pression
• Démarrage progressif et large gamme de tension
- Système de commande de l'onduleur stable

2.5 CONDITIONS ET PLAGE DE FONCTIONNEMENT

Plage de fonctionnement - Température de l'air :

I-PAC (modèles IPT X): -5 à 43 °C

I-PAC+ (modèles IPT Y): -10 à 43 °C

Plage de réglage de la température de l'eau :

Chauffage: 18°C à 40°C

Refroidissement : 12 °C à 30°C

2.6 MODES DE FONCTIONNEMENT

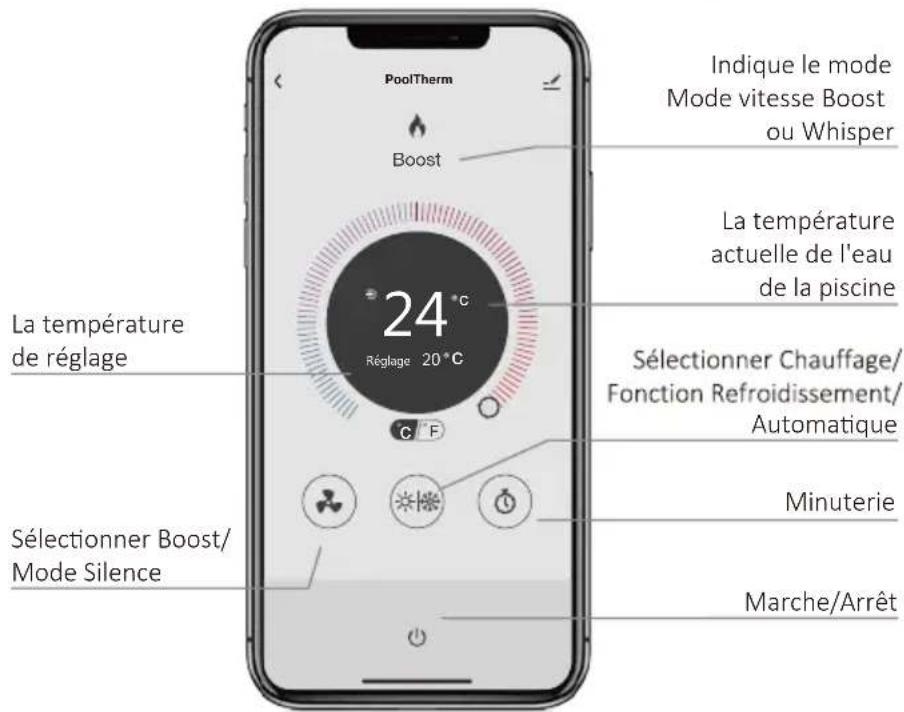

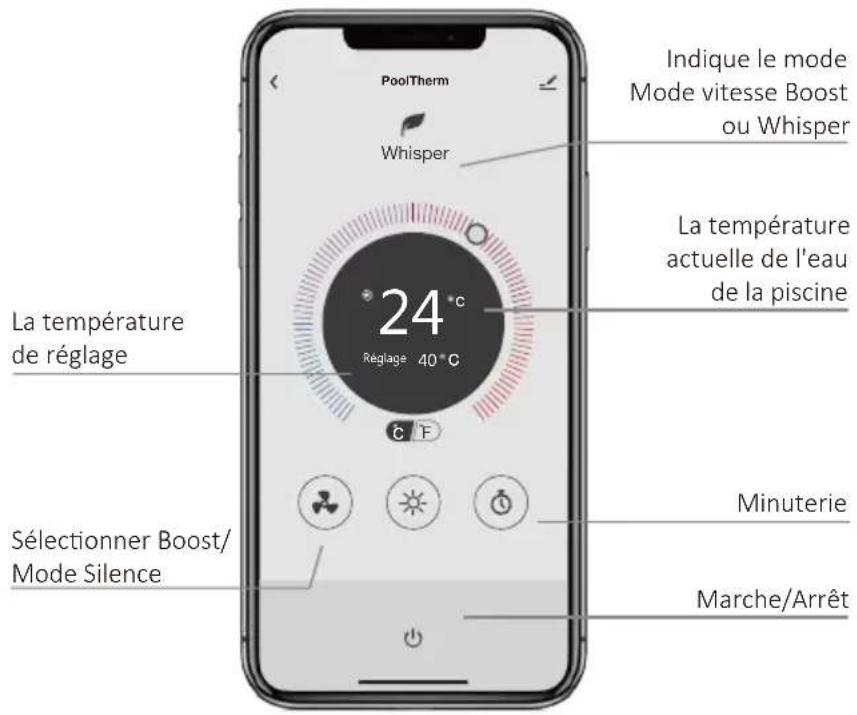

La pompe à chaleur dispose de deux modes : Mode Boost et mode Whisper.

Mode Modes Caractéristiques
	Mode Boost désactivé	Capacité de chauffage : 20 % à 100 % de la capacitéOptimisation intelligenteChauffage le plus rapide
	Mode Whisper	Capacité de chauffage : 20 % à 80 % de la capacitéNiveau sonore : 3 dB(A) en dessous du mode Boost

3.0 INSTALLATION

L'installation ne doit être confiée qu'à un personnel compétent.

3.1 POSITIONNEMENT ET CIRCULATION D'AIR

La pompe à chaleur doit être positionnée dans un endroit bien ventilé. Les distances minimales entre la pompe à chaleur et toute obstruction sont indiquées ci-dessous.

- La pompe à chaleur doit être fixée à l'aide de boulons M10 sur un socle en béton ou des supports de montage. Ceux-ci doivent être robustes et fixés solidement. Les supports doivent être protégés contre la corrosion.

- N'obstruez pas les grilles d'entrée ou de sortie.

Flux d'air - principes généraux

La pompe à chaleur absorbe l'énergie de l'air qui la traverse. Pour fonctionner efficacement, la pompe à chaleur doit avoir accès à l'air neuf, dont elle a besoin.

• L'air ne doit pas recirculer. L'air sortant de la pompe à chaleur ne doit pas être réinjecté dans l'admission.
• L'air ne doit pas être obstrué. Le débit d'air ne doit pas être réduit.
• Les distances minimales requises indiquées ci-dessous doivent être respectées pour minimiser le risque de recyclage de l'air, de restriction ou de réduction des performances. D'autres exemples sont présentés à la page suivante.

700mm 2500 mm 500 mm 700mm

Suivabteropemênessaires

Calorex

Les lignes rouges représentent la zone d'admission d'air

* Les commandes sont masquées par le mur. Connectez-vous au panneau de commande à distance en option ou au Wi-Fi avant d'installer la pompe à chaleur en position.

Vous devez ménager des zones de circulation d'air afin d'assurer l'admission et la sortie d'air lorsque les pompes à chaleur sont placées dans un lieu fermé, ou lorsque vous devez faire passer la conduite d'air à travers un mur ou une paroi, etc. Assurez-vous que la pompe à chaleur est scellée contre le mur de sorte que l'air d'échappement ne puisse pas recirculer. Assurez-vous que l'orifice à travers le mur est étanche pour éviter que l'air d'échappement ne s'infiltre et qu'il est lisse de sorte que rien ne gène la circulation.

Les zones correspondent à l'espace libre de circulation de l'air à travers un grillage ou un volet.

Zone de passage d'air minimale m^2
Modèle Marge	d'espace
IPT 8 0,169
IPT 12 0,169
IPT 16ALX 0,169
IPT 16ALY 0,229
IPT 22 0,301
IPT 28 0,301

Pour respecter les règles de sécurité concernant les installations électriques dans des zones humides, la pompe à chaleur doit être installée à au moins 350 cm du bord de la piscine ou du spa.

Cette pompe à chaleur contient du R32, un fluide réfrigérant écologique avec un potentiel de réchauffement planétaire (PRP) de 675. R32 présente la classification de sécurité d'utilisation A2L, à savoir une faible toxicité et inflammabilité. Concrètement, il est très difficile d'enflammer un fluide réfrigérant de catégorie A2L. Cependant cette classification nécessite de faire évaluer les risques de libération accidentelle du fluide réfrigérant dans un espace relié à la pompe à chaleur, en tenant compte de l'application, de l'emplacement des composants et de la charge de fluide réfrigérant installée. Ce guide d'installation peut constituer le cadre d'une telle évaluation des risques pour l'installation.

Tous les réfrigérants inflammables ne s'enflamment pas si le niveau de concentration dans une pièce reste inférieur à leur limite inférieure d'inflammabilité (LII). La norme européenne EN378 définit les exigences à respecter pour rester nettement en dessous de la limite inférieure d'inflammabilité en cas de fuite accidentelle. Choisir l'emplacement conformément à la norme EN378-1:2016 élimine la probabilité qu'une atmosphère inflammable ne se forme. Veuillez vous référer à la surface minimale de chaque produit et à l'interprétation ci-dessous concernant l'emplacement de la pompe à chaleur et de la piscine. Ces informations ne sont fournies qu'à titre indicatif et ne remplacent pas les réglementations ni les exigences en matière de santé et de sécurité.

Modèle IPT	8ALX IPT1	2ALX IPT16A	LX IPT22ALX	IPT12ALY IPT	16ALY IPT2	2A/BLY IPT2	8ALY
Réfrigérant/charge	R32 kg 0,6	0,9 1,1 2 0,	9 1,2 2 2,7
Zone minimale	m^2 3,1 6,9	10,3 34 6,9	12,3 34 62
Remarques	*Cas présumé le plus défavorable pour la catégorie d'accès : a - accès général et classe de localisation : l - équipement mécanique dans l'espace occupé, conformément à la norme EN378-1 2016, section 5.1, tableau 4 et section 5.3*La superficie minimale est calculée conformément à la section C.2 de la norme EN378-1 2016 (calcul C.2)

INTERPRÉTATION

Veuillez vous référer aux situations d'installation ci-dessous pour savoir comment appliquer l'espace minimal indiqué ci-dessus.

Piscine et pompe à chaleur à l'extérieur :

Répond automatiquement aux exigences d'espace minimal car l'espace extérieur est illimité.

Piscine à l'extérieur et pompe à chaleur à l'intérieur d'un local technique :

Répond automatiquement aux exigences minimales d'espace, car la pièce doit s'ouvrir vers l'extérieur pour permettre la circulation d'air de la pompe à chaleur, et l'espace extérieur est illimité.

Piscine à l'intérieur et pompe à chaleur à l'extérieur : Le bâtiment de la piscine doit dépasser l'espace minimal requis indiqué ci-dessus.

Piscine à l'intérieur et pompe à chaleur dans un local technique, isolé du bâtiment de la piscine :

Le bâtiment de la piscine doit dépasser l'espace minimal requis indiqué ci-dessus.

Piscine à l'intérieur et pompe à chaleur dans un local technique, ventilé vers le bâtiment de la piscine :

Le bâtiment de la piscine et le local technique combinés doivent dépasser l'espace minimal requis indiqué ci-dessus.

3.3 CIRCUIT D'EAU DE PISCINE

TOUCHE
Vanne d'isolement
Accouplement de rupture
Vanne à 3 voies

3.4 PLOMBERIE

IMPORTANT

Avant d'installer la pompe à chaleur, assurez-vous que les disques obturateurs sont retirés des raccords d'arrivée/de sortie d'eau de la piscine. Ceux-ci doivent tomber lorsque les adaptateurs sont dévissés.

1. S'assurer que le bypass est installé et réglé pour atteindre les débits recommandés dans la fiche technique.

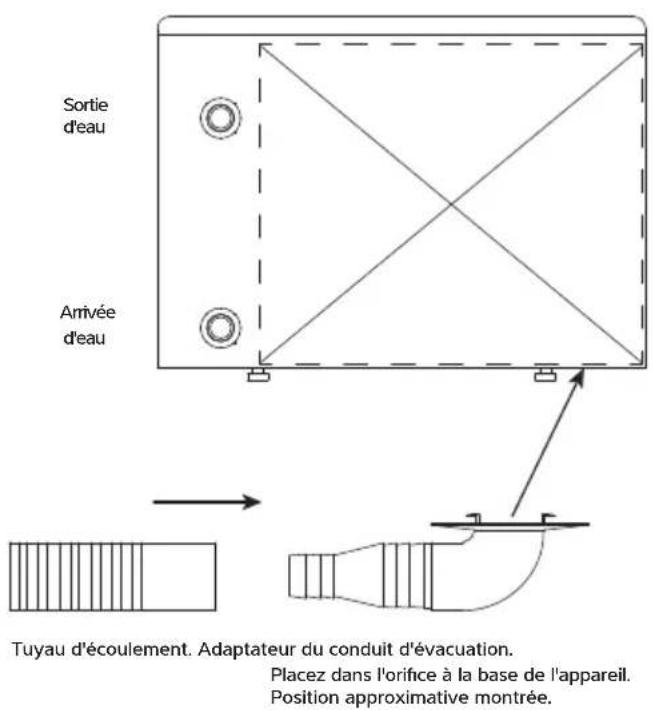

2. Assurez-vous que le kit de vidange de condensat fourni est fixé et vidange vers une évacuation ou un puits perdu. (Il est préférable de procéder préalablement à cette opération, avant de fixer la pompe à chaleur à la tuyauterie ou au sol.)

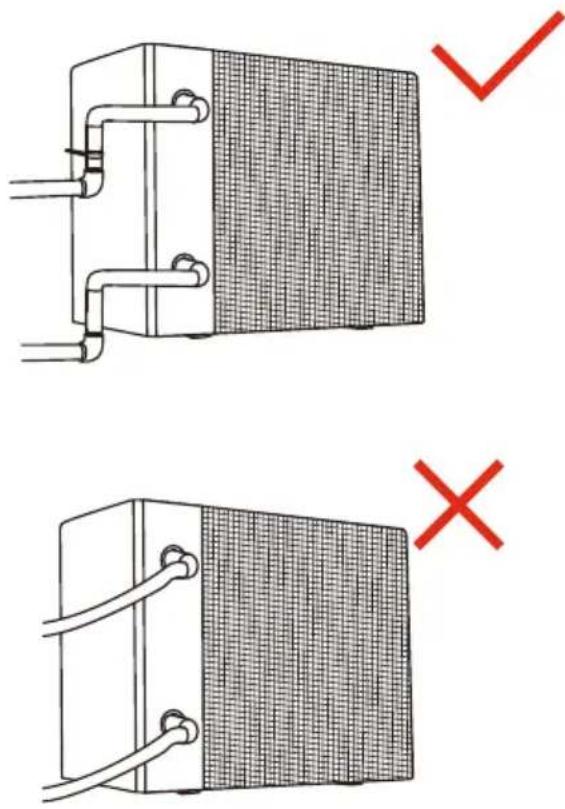

3. Les conduites d'arrivée et de sortie doivent être soutenues pour éviter toute tension excessive sur les raccords.
4. La qualité de l'eau doit être maintenue. Voir les conditions de garantie.

Sortie d'eau Arrivée d'eau Tuyau d'écoulement. Adaptateur du conduit d'évacuation. Placez dans l'orifice à la base de l'appareil. Position approximative montrée.

Remarque : Raccords présentés à une plus grande échelle pour plus de clarté.

Démarrez la pompe de filtration avant d'allumer la pompe à chaleur et arrêtez-la avant la pompe de filtration. Il est recommandé d'arrêter la pompe à chaleur avant le lavage à contre-courant.

Avant de démarrer la pompe à chaleur, vérifiez qu'il n'y a pas de fuite d'eau ; vérifiez/réglez la température requise sur le contrôleur, puis mettez-la en marche.

Afin de protéger les composants, la pompe à chaleur intègre des temporisations. Au démarrage du chauffage/refroidissement, le ventilateur fonctionne pendant une minute avant le démarrage du compresseur. Lorsque la pompe à chaleur arrête de chauffer/refroidir ou est arrêtée par l'utilisateur, le ventilateur continue de tourner pendant une minute.

Après le démarrage, vérifier l'absence de codes de panne ou de bruit anormal en provenance de la pompe à chaleur.

3.6 CORROSION ÉLECTROLYTIQUE DANS LES PISCINES

Un effet de corrosion galvanique se produit lorsque des métaux dissemblables entrent en contact et génèrent un différentiel de potentiel (tension électrique). Il peut arriver que des métaux dissemblables créent une légère tension électrique (différence de potentiel) lorsqu'ils sont séparés par une substance conductive appelée électrolyte, ce qui permet aux ions de l'un des métaux de migrer vers l'autre.

Comme dans une pile, les ions passeront du matériau le plus positif au matériau le plus négatif.

Si la tension électrique est supérieure à 0,3 V, le matériau le plus positif risque de se dégrader.

Cet effet peut être généré par une piscine et son équipement. En effet, l'eau de la piscine constitue un électrolyte idéal, et les composants du circuit de filtration, du système de chauffage, des escaliers, du système d'éclairage, etc. fournissent les métaux dissemblables nécessaires à la réaction.

Même si ces légères tensions électriques constituent rarement une menace de sécurité, elles peuvent entraîner une défaillance prématurée en raison de la corrosion. Assez proche de la corrosion par oxydation, la corrosion galvanique peut entraîner la défaillance totale d'un matériau métallique dans un laps de temps très court.

Pour prévenir ce type de corrosion, tous les composants métalliques en contact avec l'eau de la piscine doivent être reliés ensemble en utilisant un câble de liaison équipotentielle de 10 mm². Cette mesure concerne aussi les éléments non électriques comme les filtres métalliques, les bacs de filtrage de la pompe, les échangeurs thermiques, les escaliers et les mains courantes. Il est fortement recommandé d'installer une liaison équipotentielle sur les piscines existantes, qui peuvent ne pas être protégées par ce système.

3.7 CÂBLAGE ÉLECTRIQUE ET ALIMENTATION

Tous les travaux électriques doivent être réalisés conformément à la dernière version des normes IEE ou aux codes de bonnes pratiquea locaux, selon le cas.

L'appareil doit être installé conformément à la directive CEM 2004/108/CE.

Isolez toujours l'alimentation électrique avant de retirer les capots de la machine.

L'alimentation électrique de la machine doit comprendre les éléments suivants : fusibles ou disjoncteurs de type moteur (fusible aM/ MCB de type C) à la valeur spécifiée (voir la fiche technique). Lors de l'utilisation d'un fusible, il est recommandé d'utiliser des fusibles HPC. Un isolateur qui déconnecte tous les pôles doit être installé à moins de 2 m et à portée de vue de la pompe à chaleur. L'isolateur doit présenter un espace d'air d'au moins 3 mm lorsqu'il est hors tension.

Toutes les unités doivent être correctement mises à la terre et leur propre disjoncteur différentiel RCD installé pour protéger la machine uniquement. Consultez la fiche technique pour connaître le type correct.

Les limites de fonctionnement suivantes ne doivent pas être dépassées. Le non-respect des tensions nécessaires entraînera l'annulation de la garantie. Cette tension doit être disponible au niveau de la pompe à chaleur lorsqu'elle fonctionne. La tension électrique ne doit pas descendre en dessous des valeurs ci-dessus lors du démarrage du compresseur.

Minimale Maximale

Tension

Appareils monophasés 207 V 253 V

Appareils triphasés 360 V 440 V

Fréquence de cycle (50 Hz) 47,5 Hz 52,5 Hz

3.8 RACCORDEMENT DE LA POMPE À CHALEUR À L'ALIMENTATION ÉLECTRIQUE

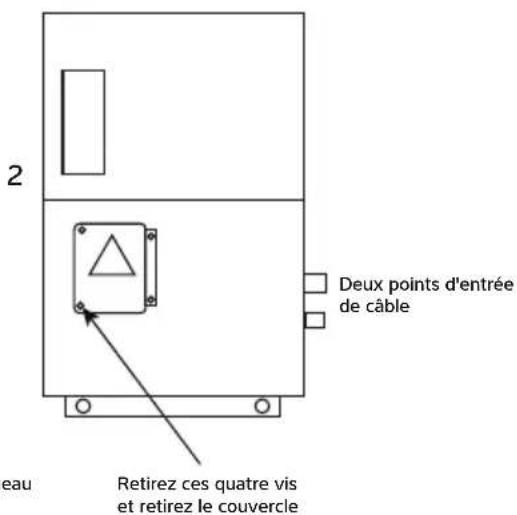

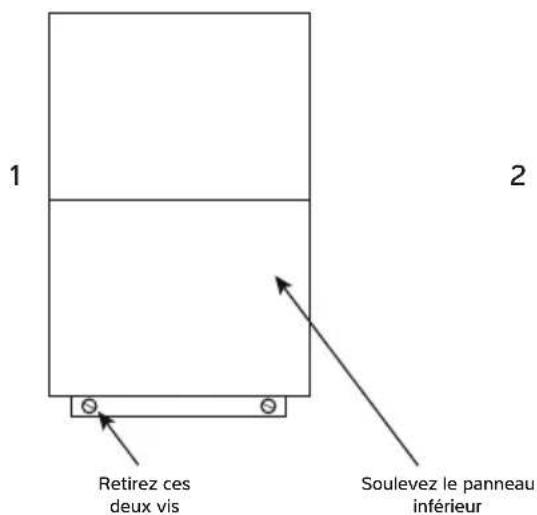

1 2 Retirez ces deux vis Soulevez le panneau inférieur

2 Deux points d'entrée de câble eau Retirez ces quatre vis et retirez le couvercle

Monophasé

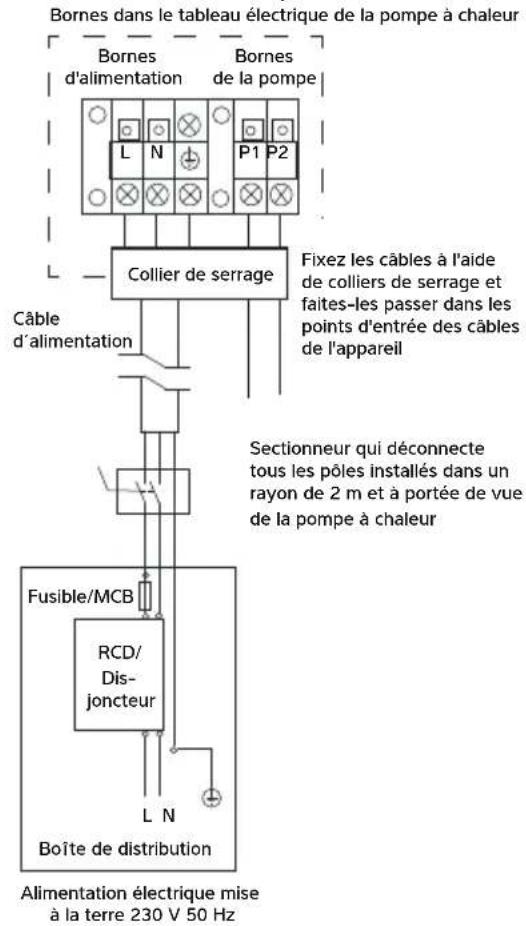

Bornes dans le tableau électrique de la pompe à chaleur Bornes d'alimentation Bornes de la pompe L N P1 P2 Collier de serrage Câble d'alimentation Fixez les câbles à l'aide de colliers de serrage et faites-les passer dans les points d'entrée des câbles de l'appareil Sectionneur qui déconnecte tous les pôles installés dans un rayon de 2 m et à portée de vue de la pompe à chaleur Fusible/MCB RCD/ Dis- joncteur L N Boîte de distribution Alimentation électrique mise à la terre 230 V 50 Hz

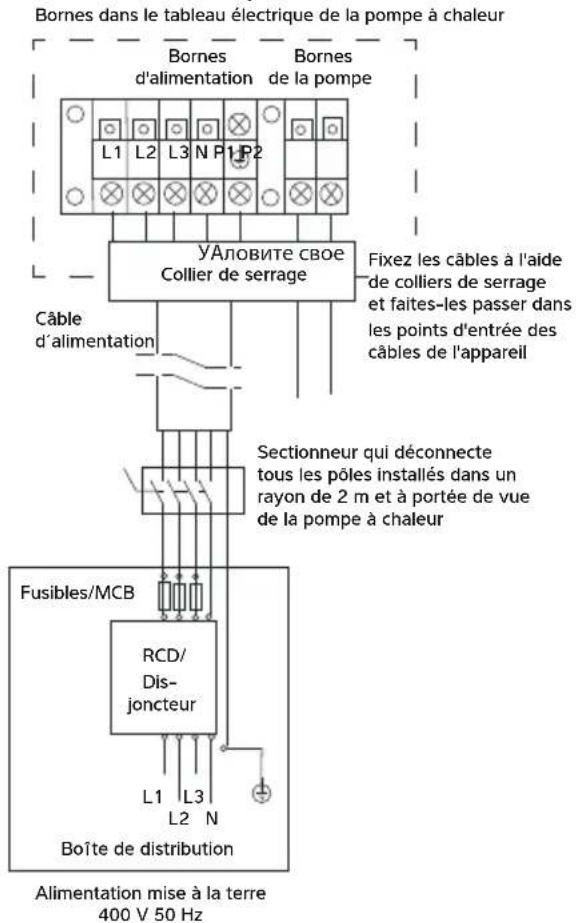

Triphasé

Bornes dans le tableau électrique de la pompe à chaleur Bornes d'alimentation Bornes de la pompe L1 L2 L3 N P 1-P2 УАловите свое Collier de serrage Câble d'alimentation Fixez les câbles à l'aide de colliers de serrage et faites-les passer dans les points d'entrée des câbles de l'appareil Sectionneur qui déconnecte tous les pôles installés dans un rayon de 2 m et à portée de vue de la pompe à chaleur Fusibles/MCB RCD/ Dis- joncteur L1 L3 L2 N Boîte de distribution Alimentation mise à la terre 400 V 50 Hz

3.9 SYNCHRONISATION DE LA POMPE DE LA PISCINE BORNES P1 ET P2

Pour les installations où la pompe de filtration de piscine fonctionne en continu, il n'est pas nécessaire d'utiliser ces bornes.

Pour les installations où une horloge contrôle la pompe du filtre de piscine et où la même pompe fournit un débit d'eau à la pompe à chaleur, la pompe à chaleur peut annuler les périodes d'arrêt de la pompe pour garantir que la piscine est chauffée/refroidie. Pour activer ce paramètre, veuillez contacter votre installateur.

Une fois installée en parallèle avec l'horloge, la pompe du filtre de la piscine fonctionne lorsque :

a) une période de « fonctionnement » de la pompe aura été définie dans l'horloge pour les besoins de la filtration ;
b) la pompe à chaleur fait fonctionner la pompe du filtre de la piscine pour l'échantillonnage de la température et si la piscine a besoin de chauffage/refroidissement par la suite.

Cette fonction prend le pas sur l'horloge pendant 3 minutes pour faire circuler l'eau de la piscine à travers la pompe à chaleur et échantillonner la température de l'eau. L'intervalle de temps d'échantillonnage par défaut est de 1 heure. Si la température mesurée présente plus de 1 °C d'écart avec la température réglée, la pompe à chaleur continue de faire fonctionner la pompe de filtration et

de chauffer/refroidir la piscine. Si la température mesurée présente moins de 1°C d'écart avec la température définie, la pompe de filtration s'arrêtera jusqu'à la période d'échantillonnage suivante, ou jusqu'à la période d'activation de la pompe suivante.

Si la pompe de piscine fonctionne déjà et que la pompe à chaleur ne chauffe pas/ne refroidit pas, la pompe à chaleur échantillonnera la température de l'eau une fois par heure et démarrera le chauffage/refroidissement si nécessaire.

La pompe à chaleur ignore une demande de chauffage/refroidissement de la piscine jusqu'à ce que le délai d'échantillonnage (par défaut, 1 heure) soit écoulé \*

Cette caractéristique réduit la durée de fonctionnement de la pompe du filtre de piscine afin d'en minimiser la consommation d'énergie.

* Si la pompe du filtre de piscine est remplacée ultérieurement pour fonctionner en continu, il est recommandé de désactiver ce paramètre afin que la pompe à chaleur réponde à une demande de chauffage/refroidissement sans attendre l'expiration de l'intervalle de temps d'échantillonnage. Pour désactiver ce paramètre, veuillez contacter votre installateur.

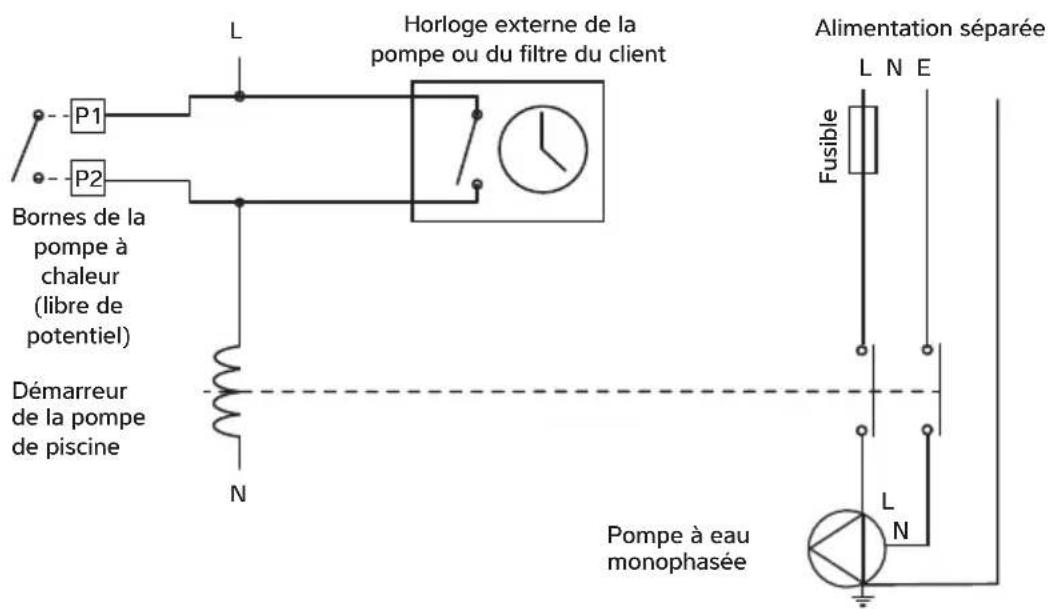

L P1 P2 Borres de la pompe à chaleur (libre de potentiel) Démarreur de la pompe de piscine N Horloge externe de la pompe ou du filtre du client Alimentation séparée L N E Fusible L N Démarreur Pompe à eau monophasée

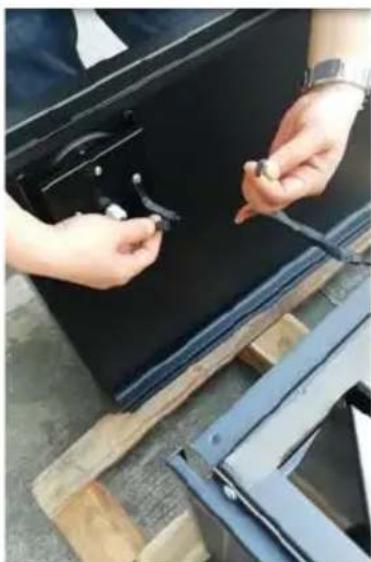

3.10 INSTALLATION DE LA COMMANDE À DISTANCE FACULTATIVE

Cet accessoire facultatif remplace le contrôleur intégré et peut être installé à une distance maximale de 10 m.

Retirez le couvercle de l'I-PAC pour accéder au contrôleur existant. Déposez le capot avant. Débranchez la fiche de la prise située à l'arrière du contrôleur, comme illustré.

Retirez le connecteur de traversée de cloison de la position indiquée et remplacez-le par une douille diaphragme.

Faites passer le câble de 10 m dans la douille.

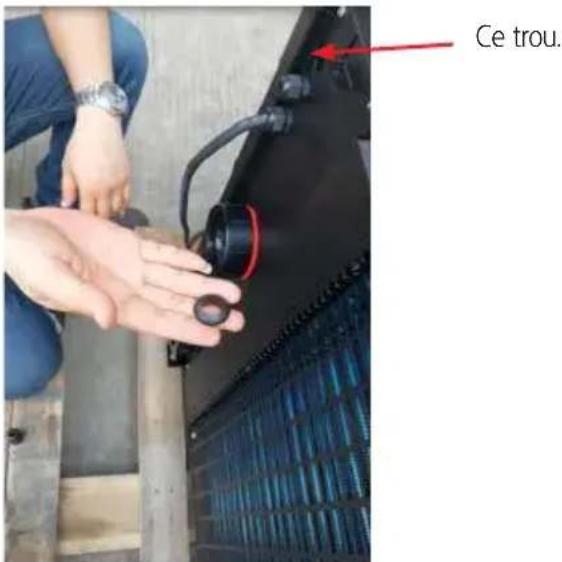

Ce trou.

Acheminez le câble à l'intérieur de l'I-PAC en le fixant si nécessaire.

Branchez le câble. Branchez le câble.

Retirez les deux vis à l'arrière de la commande à distance.

Retirez le séparateur approprié et posez l'arrière de la boîte contre le mur.

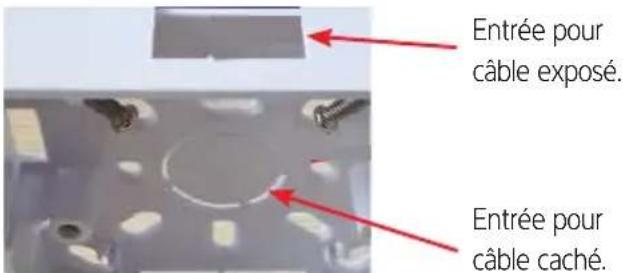

Entrée pour câble exposé. Entrée pour câble caché.

Si le câble est caché, placez la douille dans le trou pour protéger le câble du frottement.

Fixez le câble du contrôleur dans l'I-PAC

Replacez le capot avant et le capot supérieur.

Pour vérifier que l'installation est correcte, réglez la température sur la commande à distance à un niveau légèrement supérieur à celui de l'eau de la piscine. La pompe I-PAC doit fonctionner pour chauffer la piscine immédiatement si la synchronisation de la pompe n'est pas utilisée, ou lors de la prochaine période d'échantillonnage si la pompe est synchronisée.

4.0 FONCTIONNEMENT DE VOTRE POMPE À CHALEUR

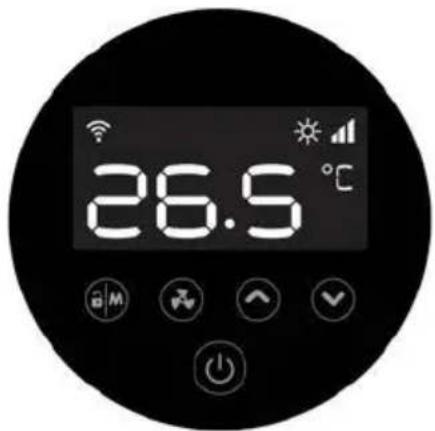

4.1 CLAVIER

26.5 °C

Symbole Désignation	Fonction
	Marche/Arrêt	1. Marche/Arrêt2 Paramétrage Wi-Fi
	Mode verrouillage/déverrouillage et chauffage	1. Verrouiller/déverrouiller l'écran2 Mode chauffage (18-40 °C)3 Mode refroidissement (12-30 °C)4 Mode automatique (12-40 °C)
	Mode vitesse	1. Boost2 Whisper
	Haut/Bas Réglage de la température

Les boutons s'assombrissent lorsque le contrôleur est verrouillé.

4.2 MODE D'EMPLOI

IMPORTANT

N'oubliez pas la temporisation d'une minute au démarrage de la pompe à chaleur.

a. Verrouillage de l'écran

1) Appuyez sur pendant 3 secondes pour verrouiller ou déverrouiller l'écran. Les boutons deviennent sombres lorsque le contrôleur est verrouillé.

2) Durée de verrouillage automatique : 30 secondes en l'absence de fonctionnement.

b. Mise sous tension

Appuyez sur pendant 3 secondes pour déverrouiller l'écran.

Appuyez sur pour mettre la pompe à chaleur en marche.

c. Réglage de la température

Appuyez sur et pour afficher et régler la température définie.

d. Sélection du mode

1. Chauffage/Refroidissement/Auto

Appuyez sur pour basculer entre les modes chauffage, refroidissement et automatique.

Mode Symbole Plage de réglage de la température de l'eau
Chauffage		18-40 °C
Refroidissement 12-3
Auto		12-40 °C

e. Sélection du mode de vitesse

Appuyez sur pour basculer entre le mode

Boost et

Whisper mode.

Mode par défaut : Boost.

Veuillez choisir le mode Boost pour le chauffage initial.

f. Wi-Fi

Lorsque l'écran est en marche, appuyez sur pendant 3 secondes. Lorsque - l'ignore, renseignez la connexion Wi-Fi.

Connectez le Wi-Fi au téléphone mobile et renseignez le mot de passe, puis contrôlez l'équipement par Wi-Fi. Lorsque l'application se connecte au Wi-Fi, 📤 le voyant s'allume.

g. Dégivrage

1. Dégivrage automatique : Lorsque la pompe à chaleur est en cours de dégivrage, voyant clignote ; après le dégivrage, le voyant cesse de clignoter.

2. Dégivrage forcé : lorsque la pompe à chaleur chauffe et que le compresseur a fonctionné en continu pendant au moins 10 minutes, appuyez simultanément sur ⚣️ et ⚡️ pendant 5 secondes pour démarrer le dégivrage forcé. Le ⚡️- voyant clignote et le dégivrage démarre , lorsque le voyant ⚡️- cesse de clignoter, le dégivrage cesse.

L'intervalle entre les dégivrages forcés doit être supérieur à 30 minutes.

4.3 UTILISATION DE L'APPLICATION

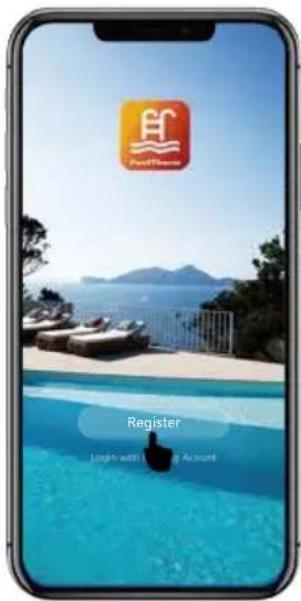

a) Télécharger l'application b) Enregistrement du compte

Andro please séléchangers From

iOSQ8eàsélédobargardsfrom

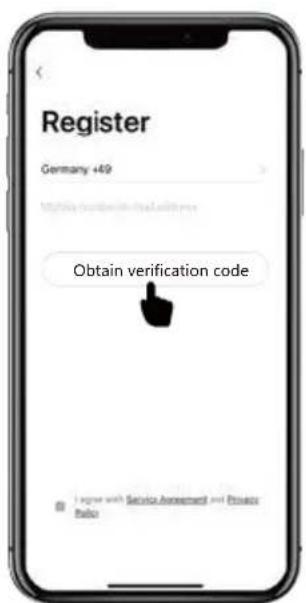

1. Inscrivez-vous par téléphone portable ou par e-mail

PaloTherap Register Login with Account

1. EmcogistoeF- enaihregiseraqar e-mail.

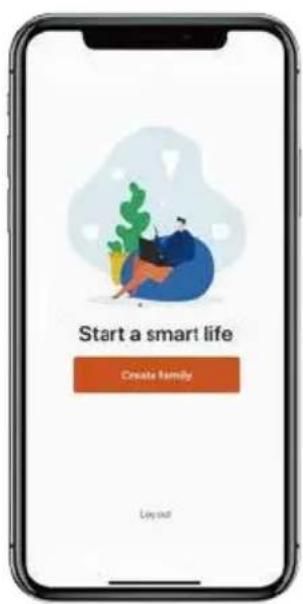

c. Créer une famille

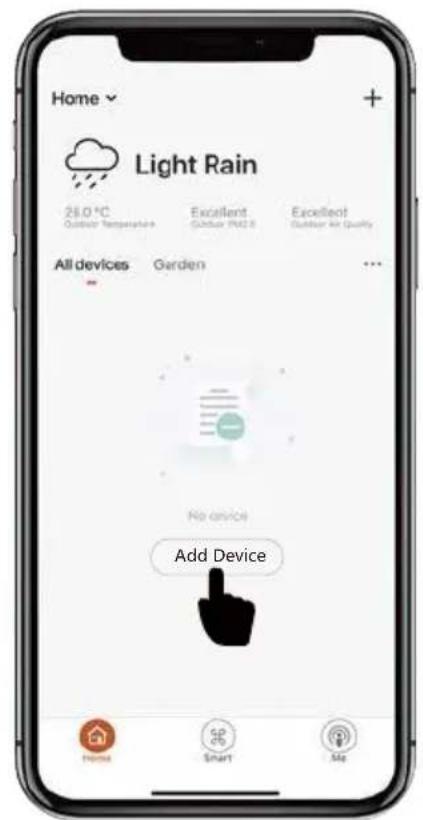

Veuillez vous assurer que vous êtes connecté au Wi-Fi.

1. Appuyez sur « B | M is secondes pour déverrouiller l'écran.
2. Appuyez sur « 🎨 » trois secondes, relâchez après avoir entendu le bip sonore et saisissez le code Wi-Fi. Pendant la connexion, le symbole « 🎨 » clignote. Lorsque l'application se connecte au Wi-Fi, le voyant « 🎨 » s'allume.

1. Pour pompe à chaleur avec fonction de chauffage uniquement :

PoolTherm Whisper Indique le mode Mode vitesse Boost ou Whisper La température actuelle de l'eau de la piscine 24 °C Réglage: 40 °C La température de réglage Sélectionner Boost/ Mode Silence Minuterie Marche/Arrêt

1. Pour les pompes à chaleur avec fonction de chauffage et de refroidissement :

PoolTherm Indique le mode Mode vitesse Boost ou Whisper Boost La température actuelle de l'eau de la piscine 24 °C Réglage 20 °C La température de réglage Sélectionner Chauffage/ Fonction Refroidissement/ Automatique Sélectionner Boost/ Mode Silence Minuterie Marche/Arrêt

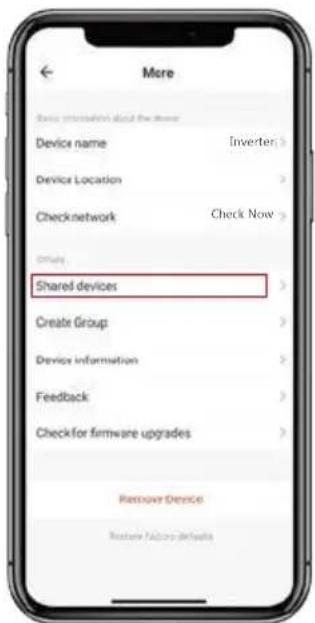

f. Partagez des appareils avec les membres de votre famille

Après l'appairage, si les membres de votre famille veulent également contrôler l'appareil.

Veuillez d'abord laisser les membres de votre famille enregistrer l'application, puis l'administrateur peut procéder comme suit :

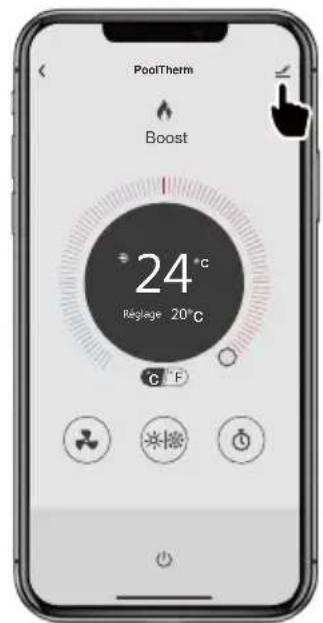

PoolTherm Boost 24°C Réglage 20°C C F

1. Les prévisions météorologiques sont uniquement données à titre de référence.

L'application fait l'objet d'une mise à jour sans préavis.

4.4 UTILISATION DE LA COMMANDE À DISTANCE EN OPTION

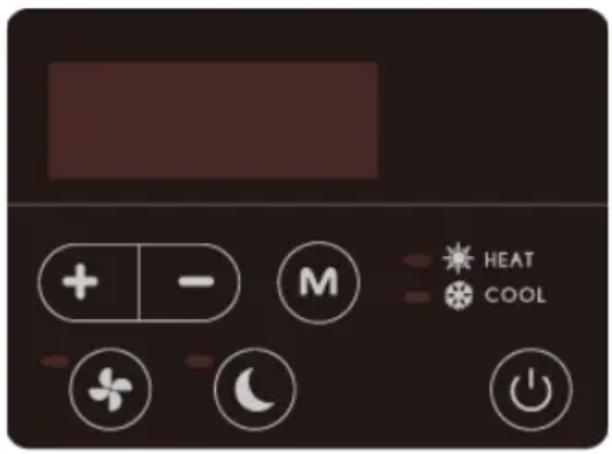

4.5 CLAVIER

+ - M HEAT COOL

Symbole Fonction
		Marche/Arrêt
		Mode Chauffage/Refroidissement/Auto
		Appuyez pour démarrer le mode Boost
		Appuyer pour démarrer le mode Whisper
		Réglage et affichage de la température.

4.6 MODE D'EMPLOI

a. Mise sous tension et hors tension

Appuyez sur pour mettre en marche ou arrêter la pompe à chaleur.

b. Réglage de la température

Appuyez sur + - pour afficher et régler la température.

c) sélection du mode

1. Modes Chauffage/Refroidissement/Auto

Appuyez sur M pour choisir le mode chauffage, refroidissement et automatique.

En mode chauffage, le voyant ✿ est allumé.

En mode refroidissement, le voyant est allumé.

En mode automatique, les voyants et sont allumés.

1. Modes Whisper et Boost

Appuyez sur pour démarrer le mode Boost, et le voyant s'allume.

Appuyez sur Ⓞ pour démarrer le mode Whisper, et le voyant s'allume. (Le mode par défaut est Boost.)

Veuillez choisir le mode Boost pour le chauffage initial.

c. Dégivrage

1. Dégivrage automatique

Lorsque la machine est en cours de dégivrage, le voyant clignote ; après le dégivrage, le voyant est allumé.

1. Dégivrage forcé

Lorsque la pompe à chaleur chauffe et que le compresseur a fonctionné en continu pendant au moins 10 minutes, appuyez simultanément sur Ⓞ et [-] sur le contrôleur à écran tactile pendant 5 secondes pour démarrer le dégivrage forcé.

Le voyant clignote et le dégivrage démarre ; lorsque le voyant - cesse de clignoter, le dégivrage cesse.

L'intervalle entre les dégivrages forcés doit être supérieur à 30 minutes.

5.0 ESSAIS

Inspection de la pompe à chaleur avant utilisation

• Vérifiez que le ventilateur, les admissions et les sorties d'air ne sont pas obstrués.
• Il est interdit d'installer un tuyau de réfrigération ou des composants dans un environnement corrosif.

5.1 DYSFONCTIONNEMENT DE LA POMPE À CHALEUR

AVERTISSEMENT : Isolez la pompe à chaleur électriquement et attendez 3 minutes avant de retirer les panneaux ou d'ouvrir la pompe à chaleur.

• Reportez-vous à la liste de contrôle pour l'utilisateur à la section 5.2 et aux codes de panne indiqués à la section 5.3 avant d'appeler le service d'entretien

• N'essayez pas de modifier les paramètres de commande internes, car ils sont définis en usine et verrouillés.

• Vérifiez que le câblage électrique est conforme au schéma électrique et que la machine est mise à la terre.

• Vérifiez soigneusement que l'interrupteur principal est désactivé.
  • Vérifiez le réglage de la température

- Vous devez signaler immédiatement à l'installateur tous les signes de fonctionnement anormal comme de l'eau qui goutte. En cas de doute ou si vous avez besoin de conseils, contactez l'équipe d'assistance par téléphone au [phone] (option 4).

Panne Raison Solution
La pompe à chaleur ne fonctionne pas	Pas d'alimentation Attendez que le courant soit rétabli.
	L'alimentation est coupée Activez l'alimentation
	Le fusible a grillé Vérifiez et remplacez le fusible
	Le disjoncteur est désactivé Vérifiez et activez le disjoncteur
Ventilateur en marche, mais chauffage insuffisant	Évaporateur bloqué Éliminez les obstructions
	Sortie d'air obstruée Éliminez les obstructions
	Retard du démarrage du compresseur	Attendez que le délai de temporisation expire
Affichage normal, mais sans chauffage	Température réglée trop bas	Réglez la température de chauffage souhaitée
	Retard du démarrage	Attendez que le délai de temporisation expire
Action de commutation imprécise.	Arrêtez la machine, coupez immédiatement l'alimentation, puis contactez votre revendeur
Le fusible grille fréquemment ou le disjoncteur de fuite se déclenche fréquemment
Si les solutions ci-dessus ne fonctionnent pas, veuillez contacter votre installateur en lui communiquant des informations détaillées et votre numéro de modèle. N'essayez pas de le réparer vous-même.

5.2 CODES DE PROTECTION

Ces codes indiquent l'arrêt de la machine en raison de circonstances externes. Il ne s'agit pas de pannes de la pompe à chaleur.

Numéro Affichage Raison Solution
1	E3	Absence de débit d'eau dans la pompe à chaleur.	Vérifiez le circuit d'eau et la pompe de la piscine.
2 E4 Protection contre la rotation triphasée.			Vérifiez que les phases sont correctement raccordées (faites appel à un électricien)
3	E5	La tension d'alimentation de la pompe à chaleur est hors plage.	Vérifiez l'alimentation.
4	E6	Faible débit d'eau indiqué par une différence de température d'arrivée et de sortie supérieure à 10 °C.	Vérifiez le débit d'eau et la pompe de la piscine.
5	Eb	La température ambiante est en dehors de la plage, inférieure à -5 °C (version Y -10 °C) ou supérieure à 43 °C.	Si vous êtes à l'extérieur, attendez que les conditions ambiantes s'améliorent (il peut être nécessaire de remiser le dispositif pendant l'hiver). S'il est installé dans un abri, vérifiez le recyclage de l'air.
5	Ed	Protection contre le gel. La pompe à chaleur chauffe pendant une courte période en mode veille pour éviter l'accumulation de givre.Cela ne remplace pas l'hivernage.	La pompe à chaleur redémarrera en mode veille une fois la procédure terminée.

5.3 CODES DE PANNE

Lorsque la pompe à chaleur affiche ces codes de panne, veuillez contacter votre installateur pour obtenir des conseils.

Non Écran Description du code de panne

1 E1 Alarme de surpression

2 E2 Alarme de basse pression

4 E7 Alarme de température de sortie d'eau hors de la plage

5 E8 Alarme température élevée de l'air rejeté

6 EA Alarme de surchauffe de l'évaporateur (uniquement en mode refroidissement)

7 P0 Échec de la communication avec le contrôleur

8 P1 Défaillance de la sonde de température d'arrivée d'eau

9 P2 Défaillance du capteur de température de sortie d'eau

10 P3 Défaillance de la sonde de température des gaz d'échappement

11 P4 Défaillance de la sonde de température de la bobine de l'évaporateur

12 P5 Défaillance de la sonde de température de retour de gaz

13 P6 Défaillance de la sonde de température de la conduite de la surface de refroidissement

14 P7 Défaillance du capteur de température ambiante

15 P8 Défaillance de la sonde de de la surface de refroidissement

16 P9 Défaillance du capteur de courant

17 PA Échec de redémarrage de la mémoire

18 F1 Défaillance du module d'entraînement du compresseur

19 F2 Défaillance du module PFC

20 F3 Échec du démarrage du compresseur

21 F4 Échec de fonctionnement du compresseur

22 F5 Protection contre les surintensités de la carte d'onduleur

23 F6 Protection contre la surchauffe de la carte d'onduleur

24 F7 Protection de courant

25 F8 Protection contre la surchauffe de la surface réfrigérante

26 F9 Panne du moteur du ventilateur

27 Fb Plaque du filtre d'alimentation - pas de protection alimentation

28 FA Protection contre les surintensités du module PFC

6.0 MAINTENANCE

Isolez l'alimentation électrique de la pompe à chaleur et attendez 3 minutes avant de procéder au nettoyage, à l'examen ou à la réparation.

Couvrez le corps de la pompe à chaleur lorsqu'elle n'est pas utilisée.

Veuillez nettoyer cette machine avec des détergents ménagers ou de l'eau propre. N'utilisez JAMAIS de white spirit, de diluants ou tout autre produit similaire.

Vérifiez régulièrement les boulons, les câbles et les raccords.

La réparation, l'entretien et l'élimination des pompes à chaleur redondantes doivent être effectués par des techniciens agréés. Il est interdit de laisser les gaz réfrigérants s'échapper dans l'air.

N'essayez pas de travailler sur l'équipement par vous-même. Un fonctionnement incorrect peut exposer au danger.

7.0 DÉPANNAGE DES PANNES COURANTES

Exigences pour le personnel d'entretien

Toute personne impliquée dans une intervention sur un circuit de fluide réfrigérant doit être titulaire d'un certificat en cours de validité délivré par une autorité d'évaluation agréée par l'industrie, F-Gas.

N'essayez pas de travailler sur l'équipement par vous-même.

8.0 FICHES TECHNIQUES

MODÈLE APPAREILS IPT8 ALX IPT12		ALX IPT16 ALX IPT22 ALX
CONDITION DE PERFORMANCE : Air 27 °C/Eau 27 °C/HR 80%
Capacité de chauffage kW 9,5 13 20 25
Plage COP 13,2-5,4 13,5-5,6 13,5-5,7 13,8-5,8
COP moyen à 50 % de la vitesse 8,9 9,7 9,3	9,6
CONDITION DE PERFORMANCE : Air 15 °C/Eau 26 °C/HR 70%
Capacité de chauffage kW 7	9,5	13,5 17
Plage COP		6,9-4,2	7-4	7-4,2	7,2-4
COP moyen à 50 % de la vitesse 6,3 6,1 6,3	6,4
CONDITION DE PERFORMANCE : Air 35 °C/Eau 28 °C/HR 80%
Puissance frigorifique (kW)		3,9 5,2 7,4	9,4
CARACTÉRISTIQUES TECHNIQUES
Plage de fonctionnement - température de l'air	°C	de -5 °C à +43 °C
Plage de réglage du chauffage de l'eau	°C	de 18 °C à +40 °C
Plage de réglage du refroidissement par eau	°C	de 12 °C à +30 °C
ALIMENTATION ÉLECTRIQUE		230 V monophasé 50 Hz
Puissance d'entrée max.	kW	0,3-1,79	0,40-2,38	0,57-3,21	0,69-4,25
Courant d'entrée nominal	A	1,38-7,58	1,82-10,8	2,60-14,61	3,16-19,32
Courant d'entrée maximal	A	9,5	12,5	19,5	20
Disjoncteur différentiel type F	mA	30	30	30	30
Fusible aM/MCB type C	A	16	16	25	25
Niveau de pression acoustique à 10 m	dB(A)	19,6-31,5	21,9-32	24,3-36,1	24,9-36,7
Débit d'eau recommandé	m3/h	3-5	4-6	7-10	10-12
Chute de pression	m/kPa	0,36/3,5	0,41/4	0,56/5,5	0,77/7,5
Raccords pour l'eau de la piscine	Pouces	Femelle 11⁄2" ou 50 mm
CARACTÉRISTIQUES GÉNÉRALES :
Dimensions nettes (L × P × H)	mm	864 x 359 x 648	864 x 359 x 648	954 x 359 x 748	1084 x 429 x 948
Dimensions emballage (L × P × H)	mm	950 x 375 x 675	950 x 375 x 675	1040 x 375 x 775	1130 x 445 x 985
Poids net	kg	47	49	68	90
SYSTÈME ÉTANCHE
Fluide réfrigérant R32	kg	0,6 0,9 1,1	2
Exigence de surface minimale	m2 3,1 6,9	10,3 34

REMARQUES : Les paramètres de performance de la pompe à chaleur peuvent être modifiés sans préavis. Reportez-vous toujours à la plaque signalétique. Potentiel de réchauffement climatique (PRG) R32 - 675.
Les données peuvent être modifiées sans avertissement préalable.

MODÈLE APPAREILS IPT 12 ALY IPT16 ALY IPT22 ALY
CONDITION DE PERFORMANCE : Air 27 °C/Eau 27 °C/HR 80%
Capacité de chauffage kW 15 21 27,5
Plage COP 15-6,6 14,8-6,4 15-6,5
COP moyen à 50 % de la vitesse 10,6 10,3 10,3
CONDITION DE PERFORMANCE : Air 15 °C/Eau 26 °C/HR 70%
Capacité de chauffage kW 11,5 14,5 18
Plage COP		7,7-4,6 7,1-4,6	7,5-4,6
COP moyen à 50 % de la vitesse		6,4 6,3	6,3
CONDITION DE PERFORMANCE : Air 35 °C/Eau 28 °C/HR 80%
Puissance frigorifique	kW	6,7 9,5	11,9
CARACTÉRISTIQUES TECHNIQUES
Plage en fonctionnement - Température de l'air	°C	de -10 °C à +43 °C
Plage de réglage du chauffage de l'eau		de 18 °C à +40 °C
Plage de réglage du refroidissement par eau		de 12 °C à +30 °C
ALIMENTATION ÉLECTRIQUE		230 V monophasé 50 Hz
Puissance d'entrée max.	kW	0,27-2,28	0,41-3,15	0,48-3,91
Courant d'entrée nominal	A	1,17-9,91	1,78-13,69	2,08-17
Courant d'entrée maximal	A 13,5 17		20
RCD nominal de type F	mA	30 30	30
Fusible nominal aM/MCB de type C	A 20 25	25
Niveau de pression acoustique à 10 m	dB(A)	20,8-24,5	20,4-33,7	23-34,4
Débit d'eau recommandé	m3/h	5-7	8-10	10-12
Chute de pression	m/kPa	0,49/4,8	0,61/6	0,77/7,5
Raccords pour l'eau de la piscine	Pouces	Femelle 11⁄2" ou 50 mm
CARACTÉRISTIQUES GÉNÉRALES
Dimensions nettes (L × P × H)	mm	954x359x648	954x429x755	1084x429x948
Dimensions (L × P × H)	mm	1040x445x655	1040x445x655	1130x445x985
Poids net	kg	52 68	90
SYSTÈME ÉTANCHE
Fluide réfrigérant R32	kg	0,9 1,2	2
Exigence de surface minimale	m2	6,9	12,3	34

REMARQUES : Les paramètres de performance de la pompe à chaleur peuvent être modifiés sans préavis. Reportez-vous toujours à la plaque signalétique. Potentiel de réchauffement climatique (PRC) R32 - 675.
Les données peuvent être modifiées sans avertissement préalable.

MODÈLE APPAREILS IPT16 BLY IPT22 BLY IPT28 BLY
CONDITION DE PERFORMANCE : Air 27 °C/Eau 27 °C/HR 80%
Capacité de chauffage kW 21 27,5 36
Plage COP 14,8-6,4 15-6,8 14,8-6
COP moyen à 50 % de la vitesse 10,3 10,3 10,2
CONDITION DE PERFORMANCE : Air 15 °C/Eau 26 °C/HR 70%
Capacité de chauffage kW 14,5 18 23,9
Plage COP		7,1-4,6	7,5-4,6	7,5-4,6
COP moyen à 50 % de la vitesse		6,3	6,3	6,3
CONDITION DE PERFORMANCE : Air 35 °C/Eau 28 °C/HR 80%
Puissance frigorifique	kW 9,5	11,9	16
CARACTÉRISTIQUES TECHNIQUES
Plage de fonctionnement - température de l'air	°C	de -10 °C à +43 °C
Plage de réglage du chauffage de l'eau		de 18 °C à +40 °C
Plage de réglage du refroidissement par eau		de 12 °C à +30 °C
Alimentation électrique		400 V triphasé 50 Hz
Puissance d'entrée max.	kW	0,41-3,15	0,48-3,91	0,64-5,20
Courant d'entrée nominal	A	0,59-4,56	0,69-5,66	0,92-7,53
Courant maximal	A	5,8	7	9,5
RCD nominal de type B	mA	30	30	30
Fusible nominal aM/MCB de type C	A	10	10	16
Niveau de pression acoustique à 10 m	dB(A)	20,4-33,7	23-34,4	22,1-34,2
Débit d'eau recommandé	m3/h	8-10	10-12	12-18
Chute de pression	m/kPa	0,61/6	0,77/7,5	0,85/8/0,5
Raccords pour l'eau de la piscine	Pouces	Femelle 11⁄2" ou 50 mm
CARACTÉRISTIQUES GÉNÉRALES
Dimensions (L × P × H)	mm	954x429x755	1084x429x948	1154x539x948
Dimensions emballage (L × P × H)	mm	1040x445x655	1130x445x985	1200x555x985
Poids net	kg	68	93	120
SYSTÈME ÉTANCHE
Fluide réfrigérant R32	kg	1,2	2	2,7
Exigence de surface minimale	m2 12,3	34	62

REMARQUES

Les paramètres de performance de la pompe à chaleur peuvent être modifiés sans préavis. Reportez-vous toujours à la plaque signalétique. Potentiel de réchauffement climatique (PRC) R32 - 675.

Les données peuvent être modifiées sans avertissement préalable.

9.0 DIMENSIONS

	A B C	D E F G H J
IPT8 ALX 334 560 318 359		864 250 74	648 116
IPT12 ALX 334 560 318 359		864 290 74	648 116
IPT16 ALX 334 590 318 359		954 390 74	748 116
IPT22 ALX 404 720 388 429		1084 640	74 948 107

	A B C	D E F G H J
IPT12 ALY 334 590 318 359	954 340 74	648 107
IPT16 ALY 404 590 388 429	954 460 74	755 107
IPT16 BLY 404 590 388 429	954 460 74	755 107
IPT22 ALY 404 720 388 429	1084 620	74 948 107
IPT22 BLY 404 720 388 429	1084 620	74 948 107
IPT28 BLY 514 790 498 539	1154 650	74 948 128

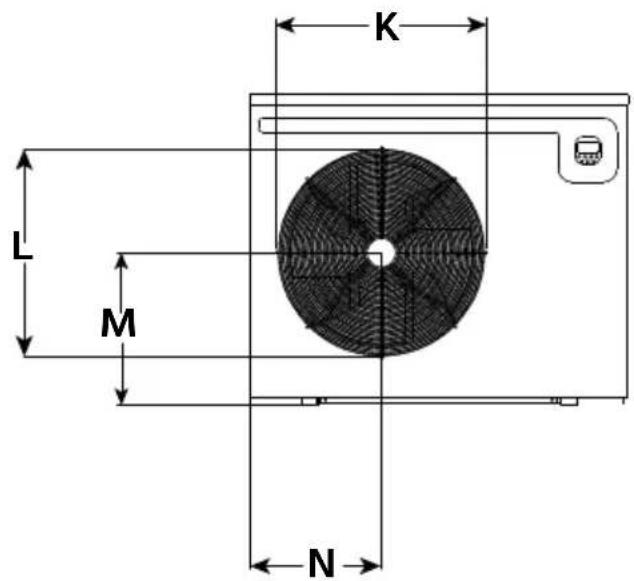

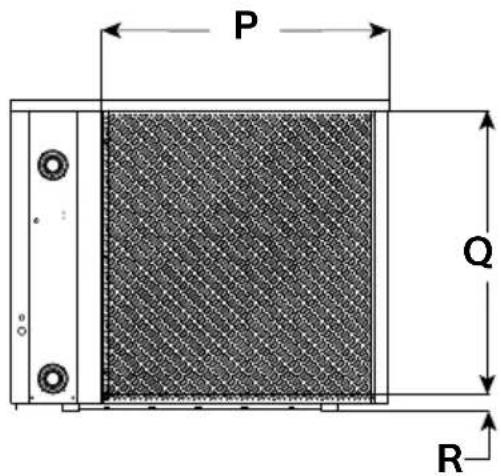

9.1 DIMENSIONS

K L M N

P Q R

	KLMNPQR
IPT8 ALX	478 465	285 288 533 565	50
IPT12 ALX	478 465	285 288 630 565	50
IPT16 ALX	478 465	349 315 675 666	50
IPT22 ALX	645 630	462 405 799 861	50

	KLMNPQR
IPT12 ALY	478 465 300 349 743 566	50
IPT16 ALY	587 540 370 349 731 667	50
IPT16 BLY	587 540 370 349 731 667	50
IPT22 ALY	645 630 462 405 799 861	50
IPT22 BLY	645 640 462 405 799 861	50
IPT28 BLY	645 630 462 400 876 866	50

10.0 PROCÉDURE D'HIVERNAGE

AVERTISSEMENT. Isolez la machine avant de l'ouvrir ! La pompe à chaleur contient un équipement électrique et rotatif, il est donc recommandé, pour votre propre sécurité, de confier la procédure suivante à une personne compétente.

(Procédure de vidange)

TOUS LES MODÈLES

Objectif

Protéger contre le gel

Supprimer les problèmes de corrosion

Désactiver les composants électriques

1. Coupez l'alimentation électrique de la pompe à chaleur.
2. Retirez les fusibles externes et stockez-les dans un endroit sûr loin de la pompe à chaleur pour éviter sa remise en route accidentelle.
3. Assurez-vous que la pompe de circulation d'eau est arrêtée.
4. Vidangez l'eau de la pompe à chaleur :
   a) par la vanne de vidange le cas échéant.
   b) en débranchant les conduites d'alimentation et d'évacuation de la pompe à chaleur.

c) en retirant le couvercle de vidange du condenseur. d) rincez le circuit d'eau de la pompe à chaleur à l'EAU DE ROBINET PROPRE (PAS À L'EAU DE LA PISCINE) en utilisant le tuyau d'écoulement branché au raccord de sortie pendant au minimum 10 minutes ; utilisez un gicleur, le cas échéant.

e) laissez l'eau s'évacuer. Ensuite, placez des sacs en plastique sur les raccords d'eau et fermez-les hermétiquement en utilisant des élastiques.

1. Déclippez le boîtier électrique (page 18) et vaporisez généreusement l'intérieur de l'unité avec un hydrofuge WD-40 ou similaire.

2. Si la pompe à chaleur est installée en extérieur, protégez-la des aléas climatiques en la couvrant avec une housse VENTILÉE. Une housse sur mesure est disponible. N'utilisez pas de feuille de plastique, car de la condensation peut se former à l'intérieur de l'appareil.

Le non respect de cette procédure invalide la garantie. Or des dommages dus au gel ou à la corrosion peuvent survenir.

10.1 PROCÉDURE DE DÉMARRAGE APRÈS L'HIVERNAGE

1. Replacez les couvercles (s'ils ne sont pas installés).
2. Retirez la grille avant en utilisant une brosse douce pour nettoyer les surfaces à ailettes de la pompe à chaleur. Replacez le panneau.
3. Retirez les protections en plastique placées sur les raccords d'eau, et rebranchez les conduites d'eau ou fermez la vanne de vidange.

4. Démarrez la pompe de circulation d'eau, laissez-la fonctionner pendant au moins 15 minutes pour réguler le débit et laisser s'évacuer l'air contenu dans les conduites.

5. Replacez les fusibles sur le panneau électrique de la pompe à chaleur.

6. Mettez la pompe à chaleur en route.
7. Vérifiez que le thermostat est réglé sur la température souhaitée de la piscine.
8. Vérifiez quotidiennement que le pH de l'eau de la piscine est correct et que son équilibre chimique est correct.
   Voir la section 11.0 Conditions de garantie.

11.0 CONDITIONS DE GARANTIE

Lorsque la mise en service est assurée au Royaume-Uni et en Irlande, elle doit être effectuée par du personnel formé et agréé en us

Les exclusions suivantes s'appliquent à la garantie accordée par Dantherm Ltd. Aucune plainte ne sera acceptée si :

1. La pompe à chaleur est installée de quelque manière ne respectant pas les présentes procédures définies par Dantherm A/S.
2. La pompe à chaleur a été modifiée ou est réglée par une personne non agréée par Dantherm Ltd.
3. La pompe à chaleur est mal dimensionnée pour l'application qui en est faite.
4. Le débit d'eau dans l'appareil est hors des limites spécifiées.
5. Le pH de l'eau et/ou l'équilibre chimique se situent en dehors des limites suivantes :

Acidité, pH pH 7,2-7,8
Alcalinité totale, en CaCO_3	ppm 80-120
Dureté totale, en CaCO_3	ppm 150-250
Total des solides dissous ppm 1000
Salinité maximale ppm 35000
Plage de chlore libre ppm 1-2 usage		domestique
Plage de chlore libre ppm 3-6 usage		commercial
Surchloration max.		30 ppm par24 heures
Brome ppm 2-5
Baquacil ppm 25-50
Ozone ppm		0,9 max.
Teneur en cuivre maximale ppm 1
Purificateur ionique Aquamatic ppm		2 max.

1. La pompe à chaleur a été endommagée par le gel.
2. L'alimentation électrique est insuffisante ou n'est pas correcte.
3. L'ampérage du ventilateur et la pression des conduites sont hors des limites spécifiées.
4. Le débit d'admission et de sortie d'air de l'appareil est hors des limites spécifiées.

En cas de doute ou si vous avez besoin de conseils, veuillez contacter le service après-vente de Dantherm Group UK en appelant le [phone] (option 4) ou en envoyant un e-mail à service. [e-mail]

Veuillez indiquer le NUMÉRO DE MODÈLE et le NUMÉRO DE SÉRIE de votre pompe à chaleur pour toute demande technique ou d'entretien. Cela aidera à établir un diagnostic correct et garantira que l'entretien peut être effectué dans les meilleurs délais.

12.0 DÉCLARATION DE CONFORMITÉ

[Non-Text]

DANTHERM GROUP

Dantherm Ltd.

Nous certifions par la présente que les modèles Dantherm suivants:

gamme de pompes à chaleur à refrigerant et moteur électrique IPT8A, IPT12A, IPT16A, IPT22A, IPT16B, IPT22B, IPT28B

sont conformes

aux normes EN 60335-1:2012+A13:2017, EN 60335-2-40:2015, EN 62233:2008 donc conformes à la directive 2014/35/UE relative aux équipements électrique basse tension et aux exigences essentielles de la sécurité de la directive 2006/42/CE relative aux machines.

sont conformes

aux normes EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN61000-3-3:2013 donc conformes à la directive 2014/30/UE sur la compatibilité électromagnétique.

Conformément à la directive RoHS RoHS 2011/65/CE modifiée par la directive [UE] 2015/863

Dans le champ d'application de la directive DEFE 2012/19/EU.

Dan Kempster

Directeur financier
